Обзор и тест LenovoEMC px12-450r NAS

в 9:28, , рубрики: Без рубрики

LenovoEMC px12-450r был разработан преимущественно для среднего и малого бизнеса, однако, прекрасно послужит рабочей лошадкой для хранения данных во многих корпорациях, поскольку снабжен четырехядерным процессором Intel Xeon, резервным, заменяемым в «горячем» режиме, электропитанием, агрегацией четырех каналов на интерфейсах Gigabit Ethernet и дополнительной сетевой платой расширения 10GbE со сдвоенным интерфейсом. Сетевой массив px12-450r сочетает в себе технологию хранения компании EMC с аппаратной платформой и интерфейсом, разработанным для ускорения конфигурации и использования. Это флагманское устройство совместной деятельности Lenovo и EMC, до 2013 года продававшееся под маркой Iomega.

Обзор и тест LenovoEMC px12 450r NAS

Техническая характеристика LenovoEMC px12-450r в сочетании с корпоративной функциональностью операционной системы LifeLine компании EMC означает, что px12-450r удовлетворяет всесторонним требованиям по хранению для среднего и малого бизнеса и по удаленной настройке офиса. Благодаря доступу к технологическому портфелю EMC совместное предприятие предлагает возможность дедупликации данных EMC Amavar, интегрированную технологию визуализации IVX, коннектор EMC Atmos Cloud Connector, копирование LifeLine-to-LifeLine и отказоустойчивость. Это относится и к приложениям программы Lifeline developer. Сетевой массив px12-450r обладает достаточной гибкостью для интеграции в существующие сети в качестве целевой системы для резервного копирования, хранения данных или обеспечения высококачественного хранения снимков. В то же время кэш-память твердотельного накопителя позволяет получать преимущества от агрегированной пропускной способности сетевой интерфейсной карты, с совместимостью снимков .VSS и .VDS с хост-системами Windows и VMware.

Сетевое хранилище LenovoEMC px12-450r бывает бездисковым, оснащенным 4 накопителями RAID 5, либо оснащенным емкостью на 48ТБ в массиве RAID 6. Рассматриваемая нами модель оснащена дополнительной расширительной платой 10Gbase-T PCI с двумя интерфейсами, которые помогут оценить результативность работы при использовании твердотельного накопителя.

Техническая характеристика LenovoEMC px12-450r:

  • Форм-фактор 2U
  • Максимальная емкость: 48TБ (12 x 3.5", поддержка двенадцати 3,5" жестких дисков SATA )
  • Четыре Ethernet-порта 10/100/1000 Mбит/с
  • Четырехъядерный процессор Intel® Xeon Quad Core E3-1265Lv2, 2,5 ГГц
  • Оперативная память: 8 ГБ DDR3
  • Возможность двух подключений к 10-гигабитной сети (требуется установка дополнительной карты на шину PCI, продается отдельно)
  • RAID 0, 1, 10, 5, 6, горячий резерв, режим простого массива JBOD, автоматическая перестройка массива RAID, функция горячей замены.
  • Резервный источник питания: два, заменяемых в «горячем режиме», источника питания
  • Потребляемая мощность (Макс.: 190 Вт, Мин.: 55 Вт (низкие обороты), Пик: 260 Вт в течение 10 сек
  • USB порты 2.0: 3 (один передний и два задних)
  • Стандарты LAN: IEEE 802.3, IEEE 802.3u
  • Поддерживаемые сетевые протоколы: CIFS/SMB/Rally (Microsoft), NFS (Linux/UNIX), AFP/Bonjour (Apple), FTP, SFTP, TFTP, HTTP, HTTPS, WebDAV, Windows DFS, SNMP
  • iSCSI: до 256 узлов
  • Пулы носителей блочного уровня: до 32 адресов LUN на пул, не более 128 адресов на хранилище.
  • Пулы носителей файлового уровня: до 256 адресов LUN на пул, не более 256 LUN на хранилище.
  • Комплектация: Windows Active Directory, включая Active Directory Hybrid Authentication (ADHA), Доверенные домены, Microsoft Cluster Server и поддержка технологии Hyper-V Live Migration.
  • Напряжение переменного тока 100–240 В, 50–60 ГГц
  • Акустический шум не более 48,5 дБ(А)
  • VGA порт для локального дисплея управления видеосигналами при помощи приложения MindTree SecureMind VMS
  • Гарантия 3 года
  • Сертификаты: Windows Server 2008 R2 и Server 2012, VMware vSphere ESX 5.1 iSCSI и NAS, XenServer 5.5, 5.6 (w/ MPIO), iSCSI & NFS
  • Размеры (длина – ширина — высота): 21.375" (54.29см) x 19.0" (48.26см) x 3.5" (8.89см).
  • Вес: 30.8 фунтов (13.97 кг) без жестких дисков; 36.56 фунтов (16.58 кг) с 4 жесткими дисками; 48.08 фунтов (21.81 кг) с 12 жесткими дисками.

Разработка и изготовление

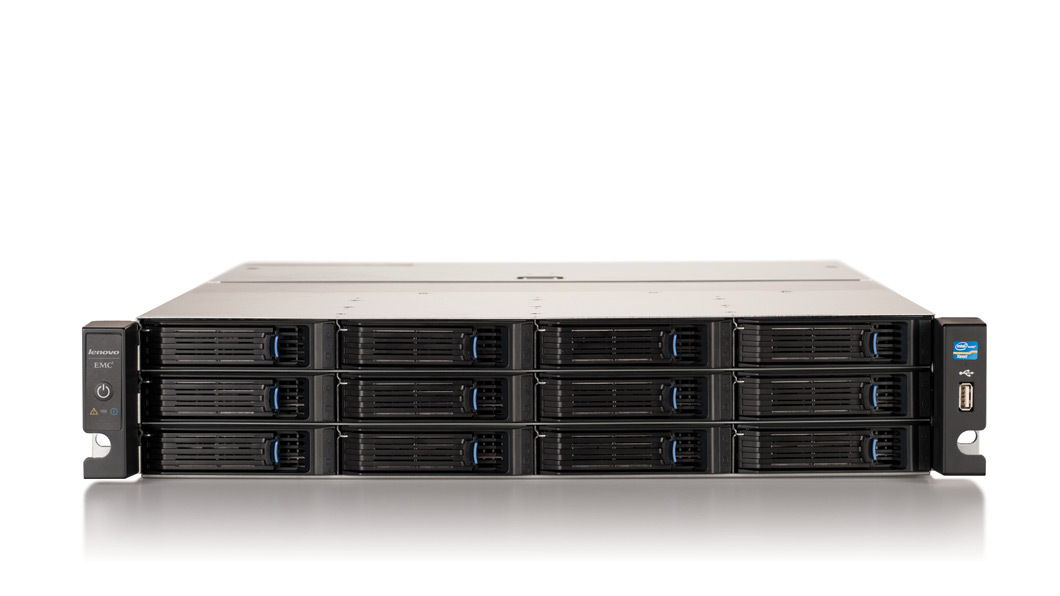

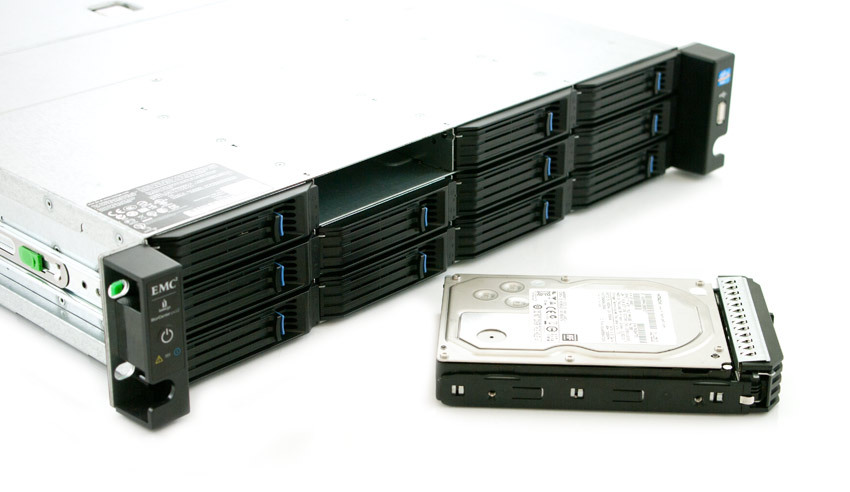

Устройство LenovoEMC px12-450r высотой 2U поставляется в комплекте с направляющим рельсом для стандартных блоков 19". Передняя панель предоставляет доступ к 12 отсекам под дисковод в 3.5 дюйма, которые можно использовать с жесткими дисками или твердотельными накопителями. На панели также находится кнопка подачи питания, светодиодный индикатор питания и USB-порт. Каждый отсек дисковода оснащен светодиодным индикатором для отображения состояния и активности диска.

Обзор и тест LenovoEMC px12 450r NAS

Задняя панель оснащена разъемами для двух источников питания, которые автоматически регулируются в соответствии с входным напряжением. Индикатор System ID LED для идентификации устройства активируется при помощи управляющего программного обеспечения LifeLine, а кнопка сброса обнуляет сетевые настройки и настройки безопасности без необходимости полного возврата к заводским настройкам.

Обзор и тест LenovoEMC px12 450r NAS

Устройство px12-450r оснащено двумя дополнительными USB-портами на задней панели, а также четырьмя интегрированными интерфейсами 1GbE. VGA-порт можно использовать в сочетании с функцией видеоконтроля. Рассматриваемое устройство дает возможность дополнительно подключить порты 10GbE при помощи сетевой карты расширения.

Обзор и тест LenovoEMC px12 450r NAS

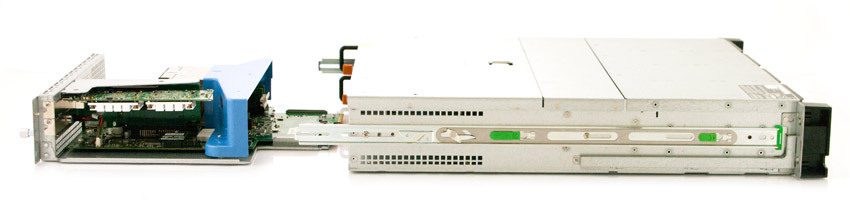

LenovoEMC px12-450r прост в обслуживании и ремонте благодаря модульной конструкции материнской платы, которая легко отделяется от шасси, находясь в одном блоке с картами расширения. Открутив два винтика, можно за несколько минут модернизировать px12-450r при помощи нашей дополнительной карты 10GBase-t.

Система управления и операционная система


Сетевые хранилища Lenovo EMC работают под EMC LifeLine, операционной средой на базе Linux, обеспечивающей встроенные инструменты управления и интегрирования, а также доступ к приложениям сторонних разработчиков. LifeLine обеспечивает доступ к технологии субфайловой дедупликации данных резервного копирования, а также поддержку интегрированной технологии визуализации IVX для одновременного управления несколькими виртуальными машинами на px12-450r. Кроме того, поддержка распределенной файловой сети Windows (DFS) позволяет упорядочивать сетевые файлы в объединенное дерево каталогов. LifeLine также обеспечивает дополнительную емкость путем добавления жестких USB-дисков в качестве совместно используемых ресурсов.

Обзор и тест LenovoEMC px12 450r NAS

Сетевое хранилище LenovoEMC px12-450r может запускать видеоконтроль, установленный в ПО Mindtree. Кроме того, в комплект устройства входит ПО Mindtree SecureMind VSMS с возможностью использования на одной камере. LenovoEMC px12-450r может использовать до 48 IP камер наряду с дополнительной интеграцией с системой Axis Video Hosting Solution (AVHS) для безопасности и других видео приложений. Операционная среда LifeLine совместима как со сторонними облачными сервисами, включая Amazon S3 или Mozy, так и с EMC Atmos Cloud Connector.

Обзор и тест LenovoEMC px12 450r NAS

Частное облако LenovoEMC Personal Cloud – это сетевая архитектура, соединяющая другие устройства с px12-450r посредством интернета, включая возможность соединения через приложения для iOS и Android. При использовании нескольких хранилищ LenovoEMC в компании единая операционная система продуктов LenovoEMC предлагает ряд преимуществ: например, два устройства px12-450r, находящиеся в разных местах, могут синхронизироваться посредством частного облака Personal Cloud в рамках плана аварийного восстановления.

Информация о тестировании


Обеспечение соответствующей и целостной среды тестирования является ключевым аспектом тестирования. При несовпадении аппаратных средств и инфраструктуры со средой, в которой развертывается оборудование, сравнение может оказаться бессмысленным. Наша лаборатория уделяет особое внимание корпоративным серверам, а также оборудованию инфраструктуры, например, сетям, стойко-месту, управлению параметрами электропитания и подобному аппаратному обеспечению для надлежащей оценки качества работы устройства. Наши тестирования не оплачиваются и не контролируются изготовителями оборудования.

Тестирование LenovoEMC px12-450r было выполнено на корпоративной платформе второго поколения на Lenovo ThinkServer RD640. Эта испытательная платформа на базе Windows включает новейшие межсоединительные аппаратные средства, такие как LSI 9207-8i HBA, а также оптимизацию планирования ввода-вывода, адаптированную для наилучшей работы флэш-памяти. При синтезированном тестировании мы используем FIO версии 2.0.10 для Linux и версию 2.0.12.2 для Windows.

  • 2 x Intel Xeon E5-2620 (2.0ГГц, 15MБ Cache, 6 ядер)
  • Системный контроллер Intel C602
  • Память 16ГБ (2 x 8ГБ) 1333МГц DDR3 Регистровая память
  • Windows Server 2008 R2 SP1 64-бит, Windows Server 2012 Standard, CentOS 6.3 64-бит
  • 100ГБ Micron RealSSD P400e Boot SSD
  • LSI 9211-4i SAS/SATA 6.0Гб/с HBA (для boot SSDs)
  • LSI 9207-8i SAS/SATA 6.0Гб/с HBA (для тестирования SSD или HDD)
  • Адаптер Intel X540-T2 10GbE PCIe 2.1
  • Адаптер Mellanox ConnectX-3 10GbE PCIe 3.0
  • Адаптер Mellanox ConnectX-3 InfiniBand PCIe 3.0

Анализ корпоративной синтезированной рабочей нагрузки


В соответствии с процессом тестирования жестких дисков мы предварительно перевели каждый диск в устойчивое состояние с одинаковой нагрузкой. Устройства будут тестироваться при значительной нагрузке в 16 потоков с 16 очередями в потоке, а затем они будут проверяться с множеством вариаций потоков и глубины очередей для выявления результативности работы при малой и большой нагрузке. Поскольку жесткие диски достигают своего номинального уровня производительности очень быстро, мы лишь в общих чертах опишем основные разделы каждого испытания.

Предварительная подготовка и основные испытания

  • Пропускная способность (суммарное число операций ввода-вывода в секунду (IOPS) при выполнении чтения и записи)
  • Среднее время задержки (среднее время задержки при выполнении чтения и записи)
  • Максимальное время задержки (Максимальное время задержки при выполнении чтения и записи)
  • Стандартное отклонение времени задержки (Стандартное отклонение времени задержки при выполнении чтения и записи)

Анализ корпоративной синтезированной рабочей нагрузки включает испытания на основе практических заданий. Данные испытания разработаны для упрощения сравнения с прошлыми тестированиями, а также с широко оглашаемыми величинами, такими как максимальная скорость чтения и записи 4k, и также соотношение операций чтения и записи 70/30 8K, что повсеместно используется в корпоративных дисках.
4k
100% чтение или 100% запись
100% 4k

8k 70/30
70% чтение 30% запись
100% 8k

128k (последовательный)

100% чтение или 100% запись
100% 128k

Мы оценили результативность работы интерфейсов 1GbE и 10GbE. Для этого мы сгруппировали данные и схемы по испытанию (4k, 8k, 128k) и типу соединения. В каждой категории сначала представлены данные интерфейса 1GbE, затем данные 10GbE. Ожидается, что iSCSI покажет лучшую результативность, поскольку мы используем массив на базе Linux. Кроме того при сравнении определенных данных мы сосредоточимся на итоговых значениях.

При первой корпоративной нагрузке интерфейса 1GbE для получения основных результатов мы измерили большой произвольно выбранный образец производительности 4k со 100% записью и 100% чтением. Интерфейс SCSI LenovoEMC px12-450r обеспечивает отличную пропускную способность при чтении на уровне 2,153 IOPS, хотя и немного притормаживает при записи.

Обзор и тест LenovoEMC px12 450r NAS

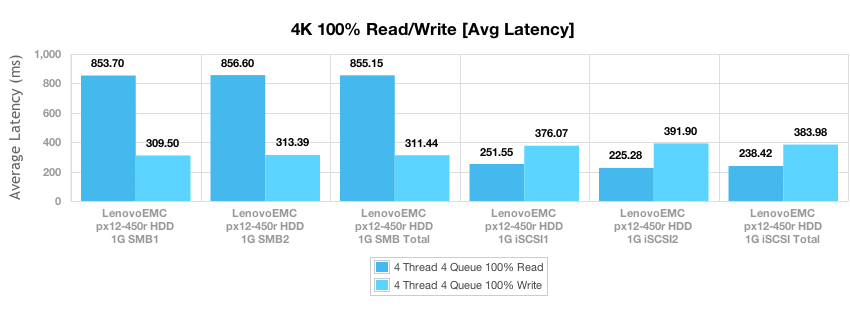

В основном сегменте среднего времени задержки при нагрузке в 16 потоков (Т)/16 очередей (Q), мы выявили среднюю задержку LenovoEMC px12-450r iSCSI при чтении 238.42 мсек., что примерно в четыре раза меньше, чем у SMB. Задержка iSCSI при записи составила 383.98 мсек. в сравнении с 311.44 у SMB.

Обзор и тест LenovoEMC px12 450r NAS

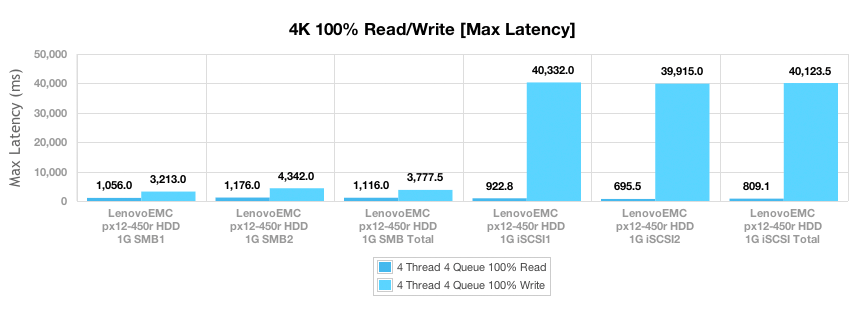

Результаты максимальной задержки при чтении у LenovoEMC px12-450r SBM немного выше, чем у iSCSI, на уровне 1,116 мсек… Хотя при записи был существенно ниже, чем iSCSI, 3 777,5 мсек.

Обзор и тест LenovoEMC px12 450r NAS

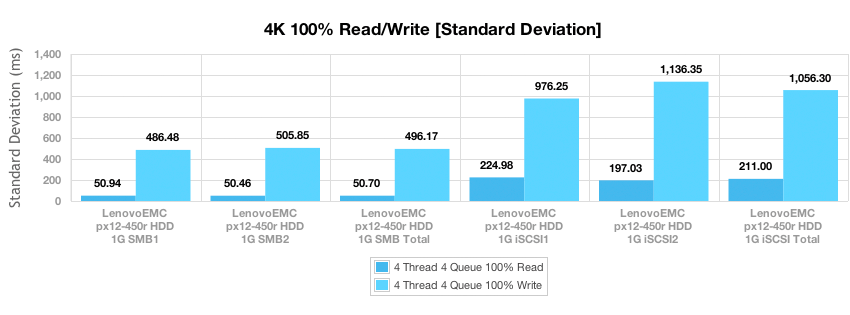

При измерении стабильности времени задержки 4k в разделе отклонения результаты LenovoEMC px12-450r SMB составили 50,70 мсек. при чтении и 496,17 мсек. при записи по сравнению с результатами iSCSI 211, 00 мсек. и 1 056,30 мсек. соответственно.

Обзор и тест LenovoEMC px12 450r NAS

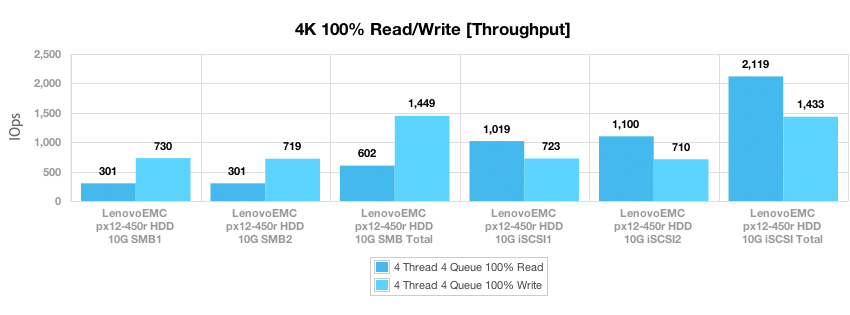

При тестировании интерфейса 10GbE для получения основных результатов мы измерили большой произвольно выбранный образец производительности 4k со 100% записью и 100% чтением. LenovoEMC px12-450r iSCSI четырехкратно превзошел SMB по пропускной способности при чтении (2 119 IOPS), хотя при записи SMB вырвался вперед с небольшим преимуществом на 16 IOPS.

Обзор и тест LenovoEMC px12 450r NAS

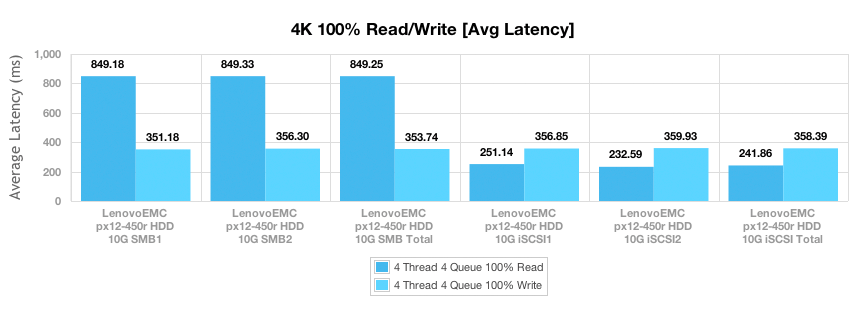

При нагрузке 16T/16Q измерения средней задержки при чтении показали 241.86 мсек. у LenovoEMC px12-450r, что в четыре раза меньше результата SMB. При записи средняя задержка iSCSI оказалась на 5 мсек. меньше.

Обзор и тест LenovoEMC px12 450r NAS

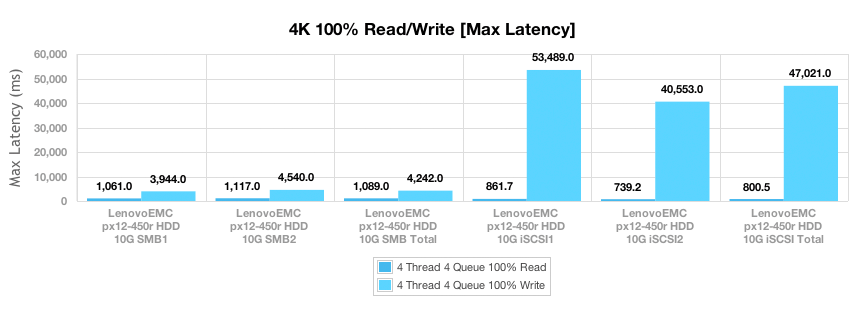

При измерении максимального времени задержки при чтении LenovoEMC px12-450r iSCSI показал лучший результат 800,5 мсек. Однако, результат при записи в 11 раз выше на уровне 47 021 мсек. по сравнению с 4 242 мсек. у SMB.

Обзор и тест LenovoEMC px12 450r NAS

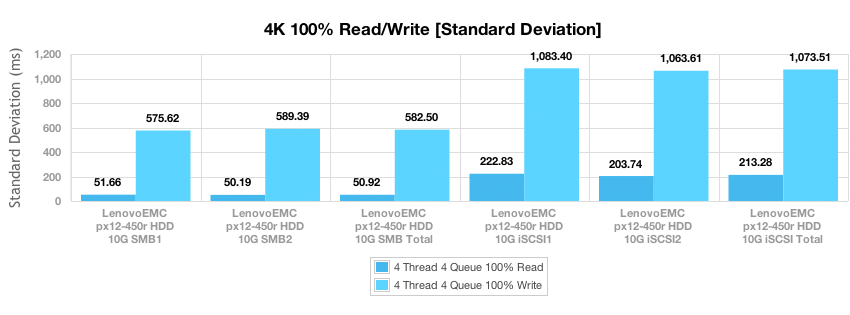

LenovoEMC px12-450r iSCSI показал отклонение в 222,83 мсек. при чтении по сравнению со стандартным отклонением 50,92 мсек. у SMB. При измерении стабильности времени задержки во время записи SMB вновь превзошел iSCSI с результатом 582,50 мсек. и 1 073,51 соответственно.

Обзор и тест LenovoEMC px12 450r NAS

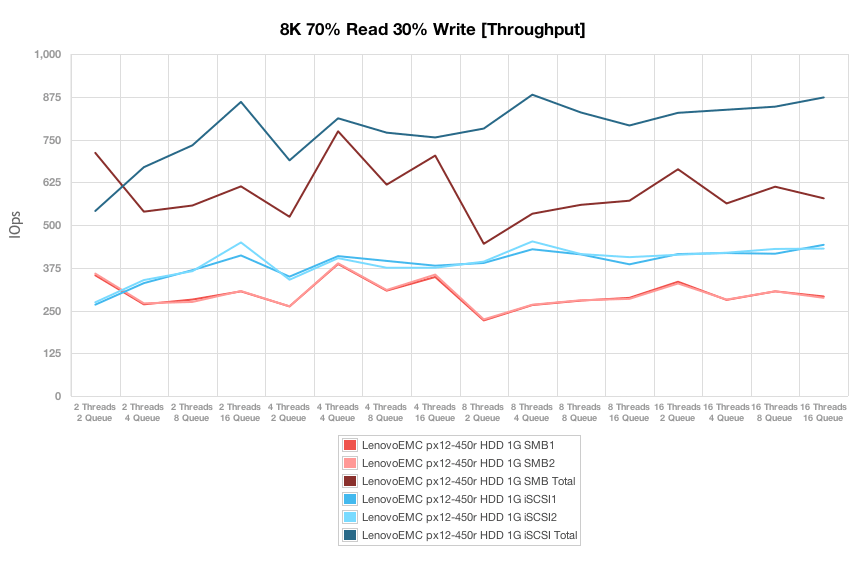

В отличие от максимальной нагрузки с 16 потоками и 16 очередями, примененной во время тестирования 100% записи 4k, испытания со смешанной рабочей нагрузкой измеряют результативность при помощи широкого диапазона комбинаций потоков и очередей. В этих испытаниях рабочая нагрузка варьируется от 2 потоков и 2 очередей до 16 потоков и 16 очередей. На протяжении всего испытания 8k 70/30 Lenovo EMC px12-450r iSCSI продемонстрировал лучшую пропускную способность с максимумом в 880 IOPS и держался около этого уровня почти все время испытания.

Обзор и тест LenovoEMC px12 450r NAS

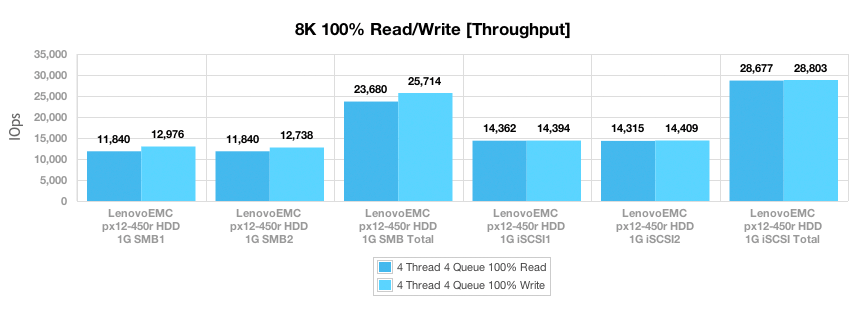

При 100% нагрузке 8k LenovoEMC px12-450r iSCSI вновь продемонстрировал лучшую пропускную способность на уровне 28 677 IOPS при чтении и 28 803 IOPS при записи.

Обзор и тест LenovoEMC px12 450r NAS

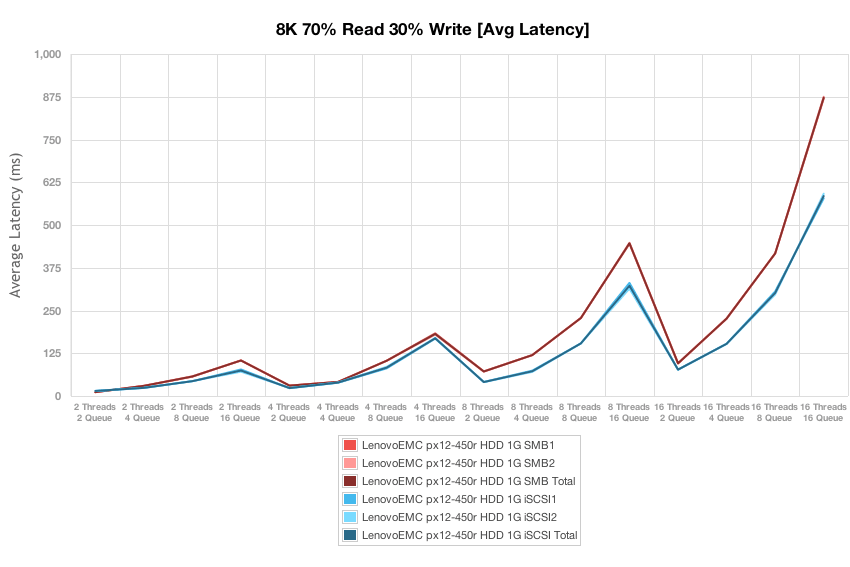

При измерении среднего времени задержки LenovoEMC px12-450r iSCSI не превысил 600 мсек. в сравнении с 875 мсек. SMB.

Обзор и тест LenovoEMC px12 450r NAS

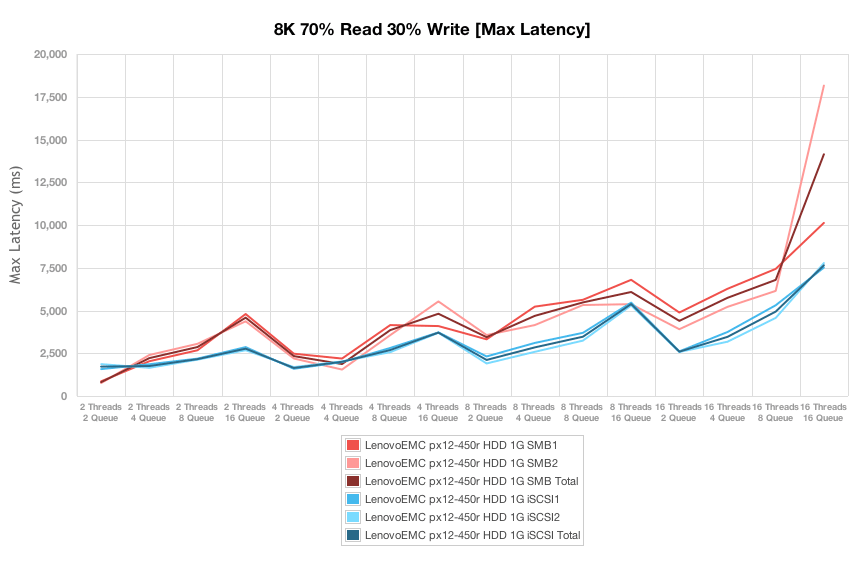

При различном количестве потоков и очередей, максимальное время задержки LenovoEMC px12-450r iSCSI составило 7 600 мсек. в сравнении с 13 750 мсек. у SMB.

Обзор и тест LenovoEMC px12 450r NAS

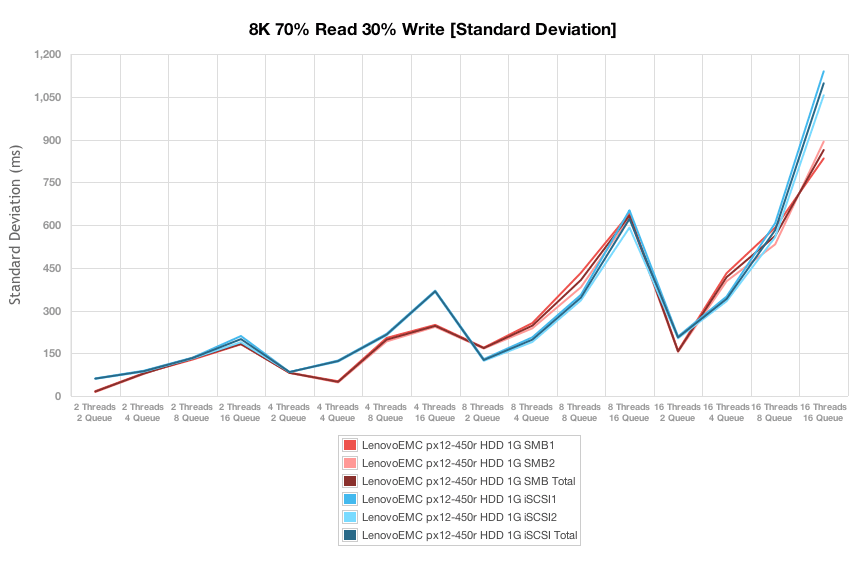

Почти на всем диапазоне нагрузок LenovoEMC px12-450r iSCSI и SMB не уступают друг другу. В конечном счете, отклонение задержки времени у SMB менее 900 мсек. в сравнении с 1 100 мсек. у iSCSI.

Обзор и тест LenovoEMC px12 450r NAS

В отличие от максимальной нагрузки с 16 потоками и 16 очередями, примененной во время тестирования 100% записи 4k, испытания со смешанной рабочей нагрузкой измеряют результативность при помощи широкого диапазона комбинаций потоков и очередей. В этих испытаниях рабочая нагрузка варьируется от 2 потоков и 2 очередей до 16 потоков и 16 очередей. В данном испытании LenovoEMC px12-450r iSCSI вел себя последовательно, зачастую демонстрируя пропускную способность в 800 IOPS и выше. SMB достиг уровня 700 IOPS перед падением при максимальной нагрузке до 500 IOPS.

Обзор и тест LenovoEMC px12 450r NAS

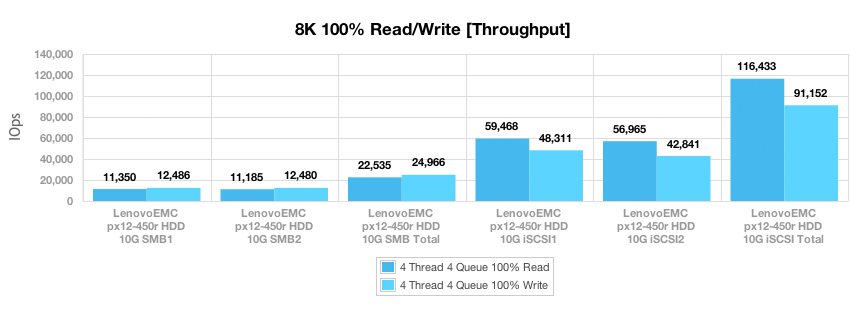

При 100% нагрузке 8k пропускная способность LenovoEMC px12-450r iSCSI оказалась почти в четыре раза выше пропускной способности SMB.

Обзор и тест LenovoEMC px12 450r NAS

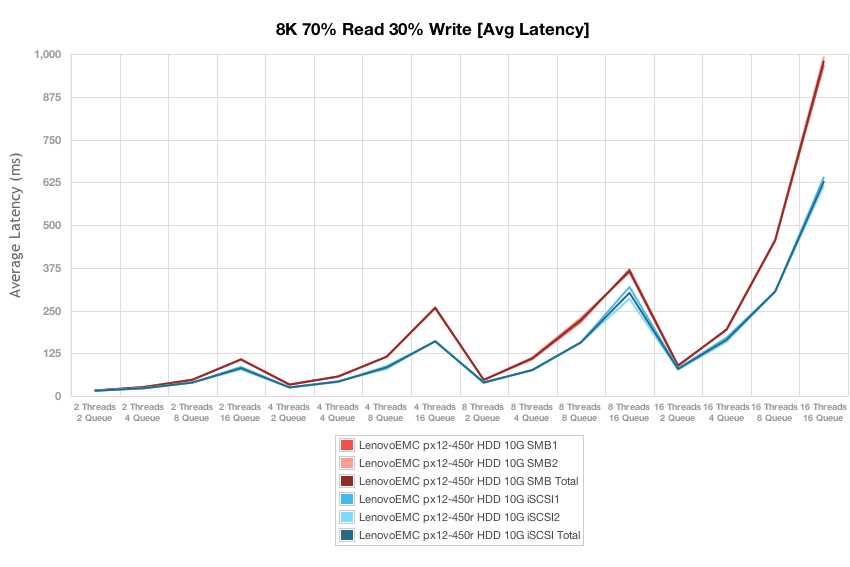

При измерении среднего времени задержки показатель LenovoEMC px12-450r iSCSI не превышал 625 мсек., SMB достиг 975 мсек…

Обзор и тест LenovoEMC px12 450r NAS

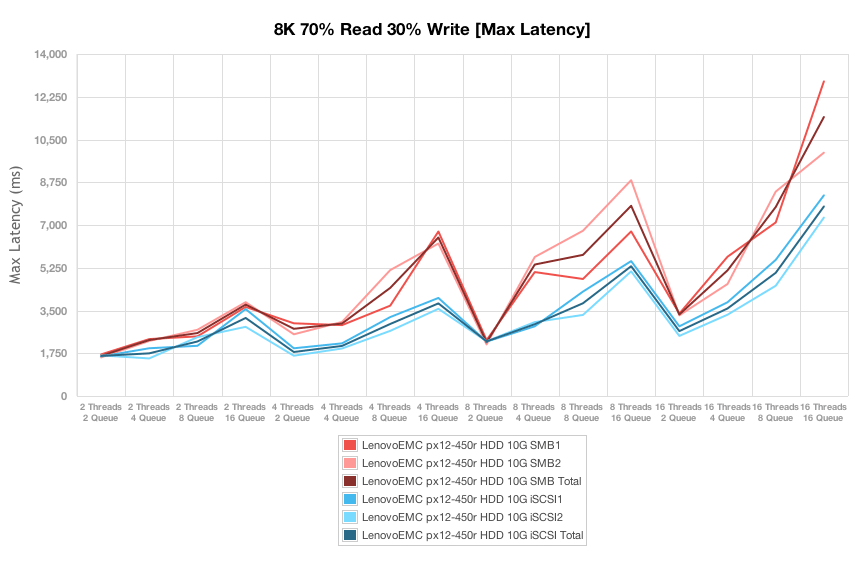

При различном количестве потоков и очередей, максимальное время задержки LenovoEMC px12-450r iSCSI составило 8 000 мсек. в сравнении с 11 500 мсек. у SMB.

Обзор и тест LenovoEMC px12 450r NAS

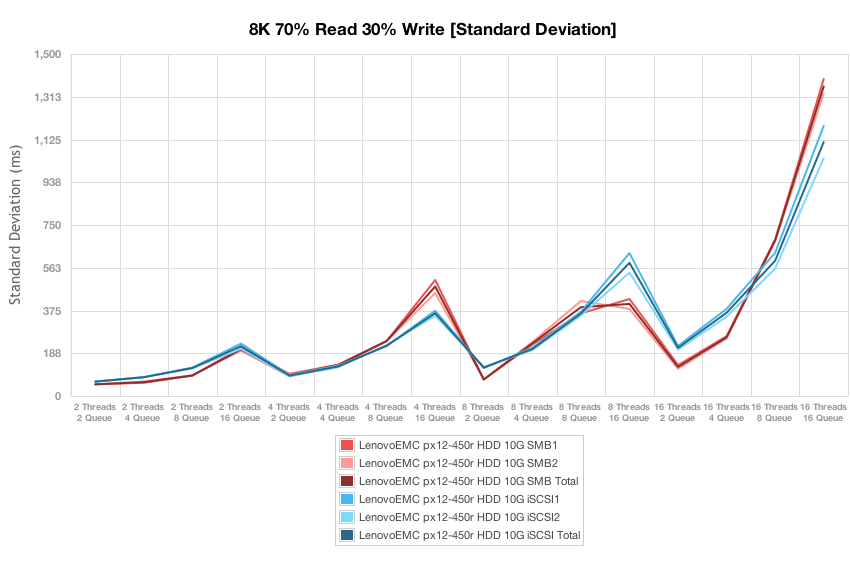

Почти на всем диапазоне нагрузок LenovoEMC px12-450r iSCSI и SMB идут бок о бок. SMB в целом показывал лучший результат до нагрузки 16Т8Q, где максимальное отклонение iSCSI оказалось ниже.

Обзор и тест LenovoEMC px12 450r NAS

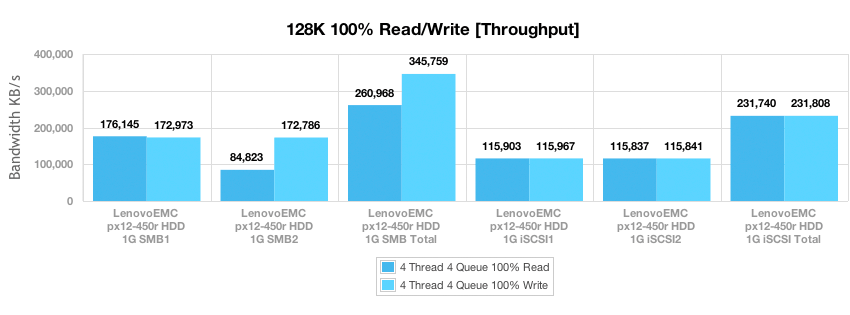

Следующим испытанием в нашем анализе корпоративной синтетической нагрузки является испытание 128k, представляющее собой последовательный контроль большого блока данных, показывающий максимальную скорость последовательной передачи для жесткого диска. Как при 100% чтении, так и при 100% записи LenovoEMC px12-450r SMB демонстрирует лучшие результаты с 260 968 Кб/с и 345 759 Кб/с соответственно.

Обзор и тест LenovoEMC px12 450r NAS

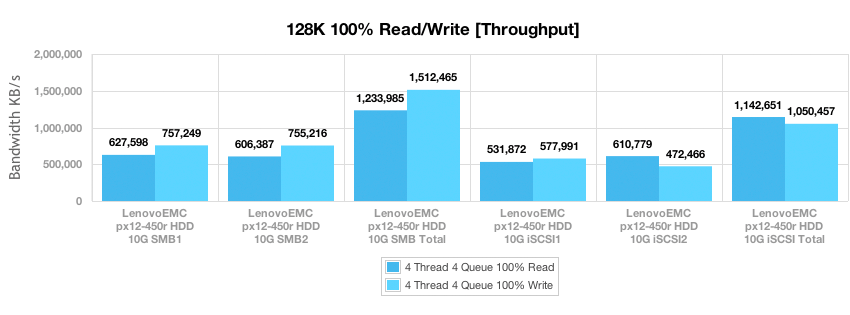

При тестировании интерфейса 10GbE LenovoEMC px12-450r SMB вновь продемонстрировал лучшую пропускную способность, как при чтении, так и при записи 1 233 985 Кб/с и 1 512 465 Кб/с соответственно.

Обзор и тест LenovoEMC px12 450r NAS

Вывод


Решение о переименовании семейства продуктов Iomega по названию компаний-владельцев говорит о приверженности Lenovo и EMC этой линейке программных продуктов. Серия сетевых массивов хранения данных дает возможность Lenovo предлагать хранилища, которых у них не было прежде и прибавляет EMC узнаваемости в малом бизнесе, что может однажды привести к классической линейке массивов и сетей хранения данных. В частности целевая аудитория px12-450r находится на границе среднего и малого бизнеса и корпорации, там, где ведение совместного предприятия имеет огромное значение. Хранилище px12-450r отличается четырехядерным процессором Intel Xeon, резервным, заменяемым в «горячем» режиме, электропитанием, агрегацией четырех каналов на интерфейсах Gigabit Ethernet, дополнительной сетевой платой расширения 10GbE со сдвоенным интерфейсом, которую мы установили, и влиянием компании EMC на разработку ПО.

При тестировании Lenovo EMC px12-450r мы использовали ряд различных конфигураций для получения наиболее точных результатов. Мы испытали протоколы iSCSI и SMB, ожидая, что результаты iSCSI окажутся лучше, поскольку мы использовали массив на базе Linux. Кроме того, мы проверили стандартный 1GbE и дополнительный 10GbE интерфейс. Результаты показали отличную производительность LenovoEMC px12-450r вне зависимости от операционной системы Linux или Windows, и все же с нашей настройкой iSCSI px12-450r выдавал значительно большую пропускную способность. Особенно это было заметно при тестировании 8k интерфейса 10GbE. Пропускная способность iSCSI была почти в четыре раза выше, на уровне более 116 000 IOPS при чтении и 91 000 IOPS при записи. iSCSI также показал наилучшую пропускную способность при 4k и 8k 70/30, хотя и уступил SMB при испытании 128k. SMB последовательно сохранял преимущество при измерении максимального времени задержки и стандартного отклонения, хотя iSCSI продемонстрировал лучшие результаты по среднему времени задержки при 4k и 8k.

Преимущества

  • Простая настройка и управления для быстрого запуска
  • Агрегация каналов и другие корпоративные возможности благодаря EMC LifeLine
  • Простота модернизации и обслуживания благодаря выдвижному контроллерному блоку

Недостатки

  • Совместимость только с интерфейсом 10GBase-T 10GbE

Заключение


LenovoEMC px12-450r предлагает предприятиям малого бизнеса простой, но хорошо спроектированный сетевой массив хранения данных от Lenovo и EMC. Эта многофункциональная система прекрасно подходит для осуществления видеонаблюдения, а также в качестве сетевого хранилища данных для операционной среды Linux и Windows с использованием встроенного интерфейса 1GbE или дополнительного 10GbE.

Где купить, цены

Цены на модельный ряд PX12-450r находятся в диапазоне от 4420$ за комплектацию без дисков, и до 12500$ за комплектацию с 48 терабайтами.
Купить Lenovo PX12-450R можно у официальных партнеров, найти и обратиться к которым можно через раздел на сайте «Где Купить», так же для пользователей хабра мы даем прямую ссылку на нашего партнера где Вас проконсультируют по всем продуктам Lenovo, а так же продадут сетевое хранилище Lenovo EMC px12-450r со скидкой для пользователей Хабрахабр.
