Добрый день.

Сегодня я «ServerMan» пишу обзор нового крейсера «Аврора» в серверной индустрии компании Lenovo – ThinkServer RD540. В частности у меня в руках одноюнитовый сервер с двумя процессорами E5-2600 v2 по 12 ядер каждый, и джентельменским набором функций и опций, но об этом позже по тексту. Отличительной чертой сервера, является высокая отказоустойчивость и плотность размещения. Идеальный вариант для ЦОД. А так же низкая стоимость владения, в сравнении с другими серверными решениями этого уровня.

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

Под катом обзор сервера, фотографии и Quest ThinkServer — только для ХабраЮзеров.

Обзор упаковки и комплекта поставки:

Не буду разводить словестный шурум бурум, а перейдем сразу к делу. как говорят смысл лежит в первых строках.

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

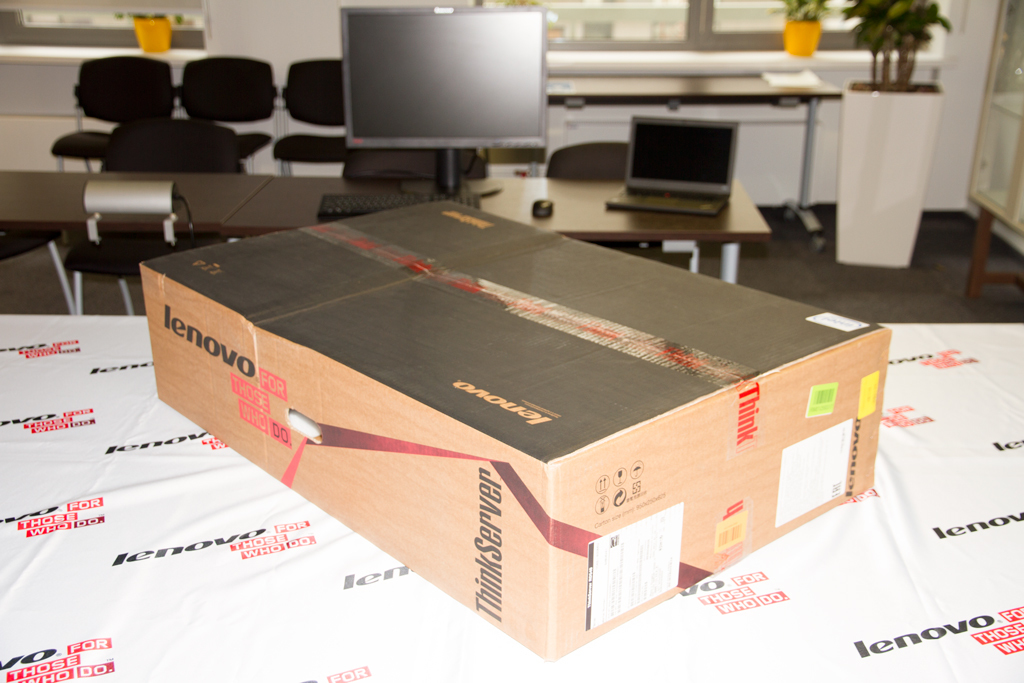

Сервер поставляется в фирменной коробке ThinkServer внушительных размеров. Так что вот мой первый совет, при покупке сервера закажите доставку как минимум до дверей, а то с сервером в метро и общественном транспорте не очень удобно, сам проверял.

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

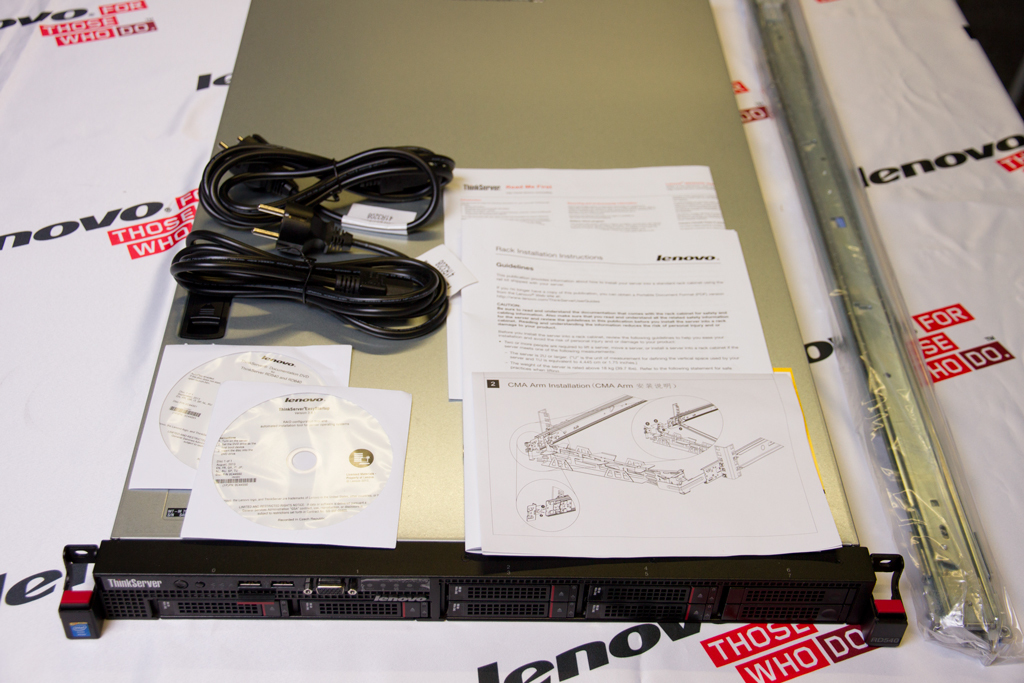

В комплект поставки входит: сервер RD540, инструкции по установки и монтажу в стойку, а так же прикладное ПО для обновления и установки программного обеспечения, два кабеля питания с разъемами для подключения к PDU или источнику бесперебойного питания.

Внешний вид сервера:

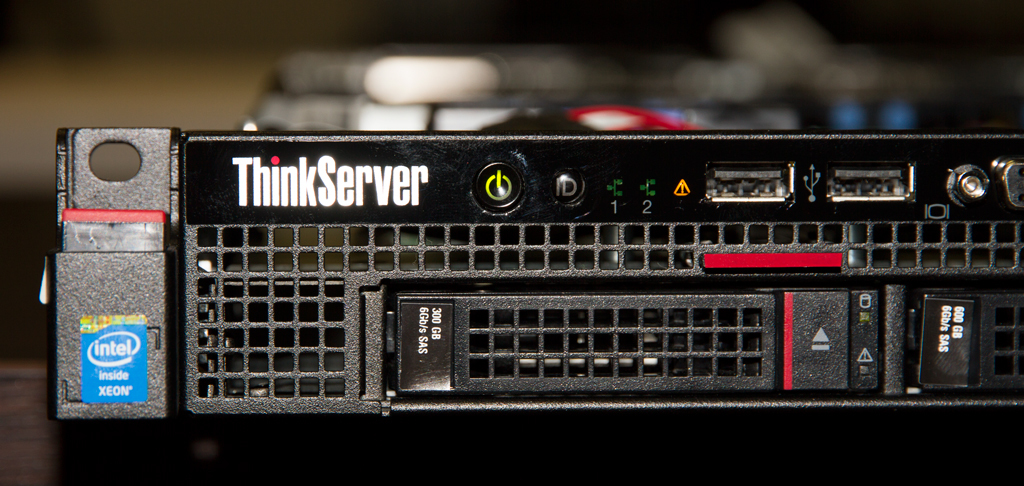

Внешне сервер имеет стильный черный дизайн с понятным расположением кнопок включения, USB портов и интеллектуальной консоли мониторинга за состоянием сервера.

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

Из общего по серии ThinkServer RD540 можно добавить такой факт, что есть два варианта комплектации дисковой системой в формате 3.5 (4 диска – фото выше) и 2.5 (8 дисков – фото ниже) – в наших кругах это называется Large Form Factor and Small Form Factor. Обратите внимание на обе картинки, в первом случае у нас возможно установить 4 диска LFF + DVD, во втором случае у нас 8 дисков SFF и нет возможности поставить DVD в корпус, так что рекомендуем использовать внешние источники данных USB.

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

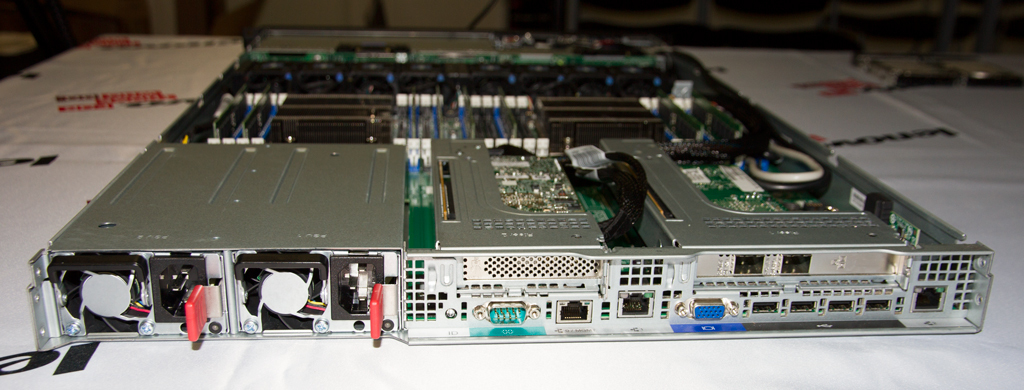

На задней панели сервера мы видим: три порта RJ-45 (2 сетевых интерфейса, 1 интерфейс удаленного управления), 4 порта USB 2.0, VGA порт и RS-232 (COM) порт. Так же у ThinkServer RD540 есть два блока питания с горячей заменой, в моем случае это 800watt каждый.

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

Взгляд изнутри:

Теперь мы рассмотрим его «внутренности», и постараемся понять насколько нам это будет полезно.

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

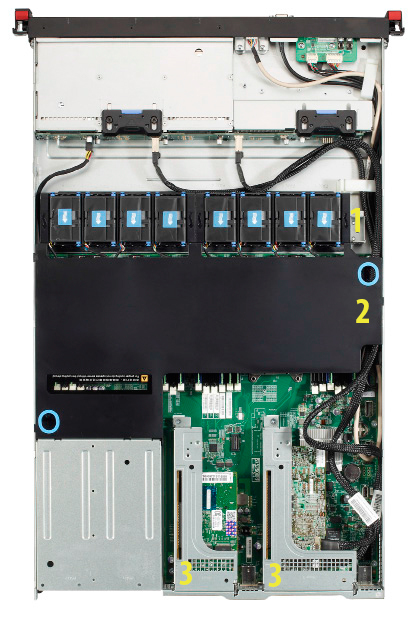

Как и любой другой сервер, RD540 имеет систему охлаждения, я ее выделил цифрой 1 на рисунке снизу. Подмечу, что система охлаждения не имеет горячей замены вентиляторных блоков, а их в сервере 8 штук. Вентиляторные блоки установлены сразу из расчета на будущий апгрейд системы вторым процессором, и тем самым обеспечивают на начальном этапе эксплуатации полное охлаждение всего корпуса в целом.

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

Под цифрой 2 стоит «серверный воздуховод» — обеспечивающий распределение потоков воздуха на оперативную память, процессоры и корпус в целом. Сервер поддерживает 2 слота PCI Express 3.0 x8 и PCI Express 3.0 x16 (цифра 3 на рисунке выше), что дает возможность установить дополнительные опции на свое усмотрение. В одном из слотов уже установлен рейд контроллер для дисковой подсистемы.

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

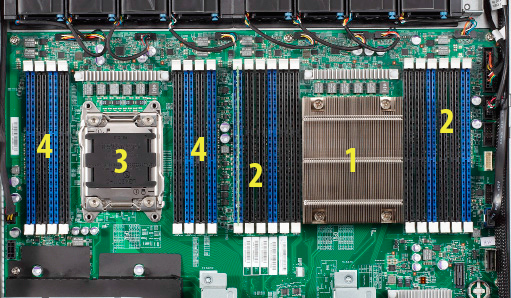

На рисунке выше мы можем видеть:
1. CPU №1 – E5-2600 v2
2. 12 слотов памяти для CPU №1
3. CPU №2 (опционально на младших комплектациях) — E5-2600 v2
4. 8 слотов памяти для CPU №2 (для второго процессора)

Все сервера комплектуются RAID контроллерами, имеющие маркировку в листе спецификации ThinkServer RAID, ниже я приведу список возможных контроллеров и их основные функции:

ThinkServer RAID 500

ThinkServer RAID 500 (0, 1, 10) на базе LSI 9240-8i 6Gb/s – для активации RAID 5, 50 нужен Upgrade Key

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

ThinkServer RAID 700

ThinkServer RAID 700 512MB (0, 1, 10, 5, 50, 6, 60) на базе LSI 9260-8i 6Gb/s опционально поддерживает:
• intelligent Battery Backup Unit (iBBU08)

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

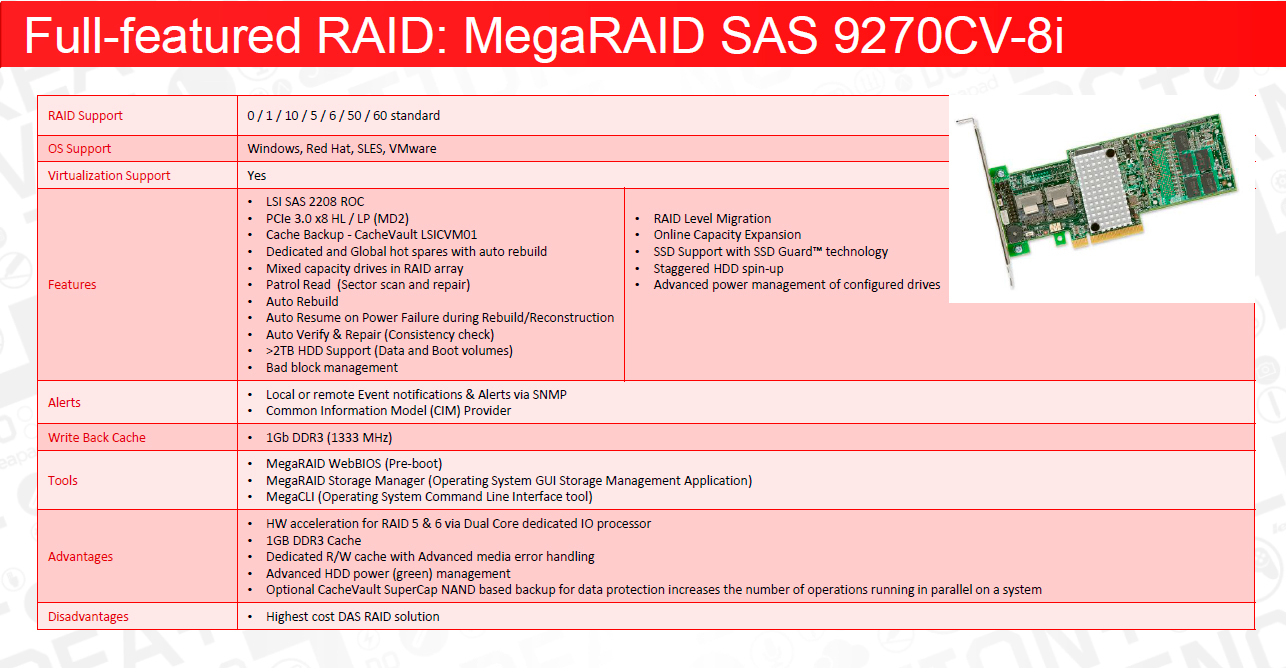

ThinkServer RAID 710

ThinkServer RAID 710 1Gb (0, 1, 10, 5, 50, 6, 60) на базе LSI 9270CV-8i 6Gb/s опционально поддерживает:
• CacheVault (CV) flash cache with super capacitor
• CacheCade® Pro 2.0
• FastPath key

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

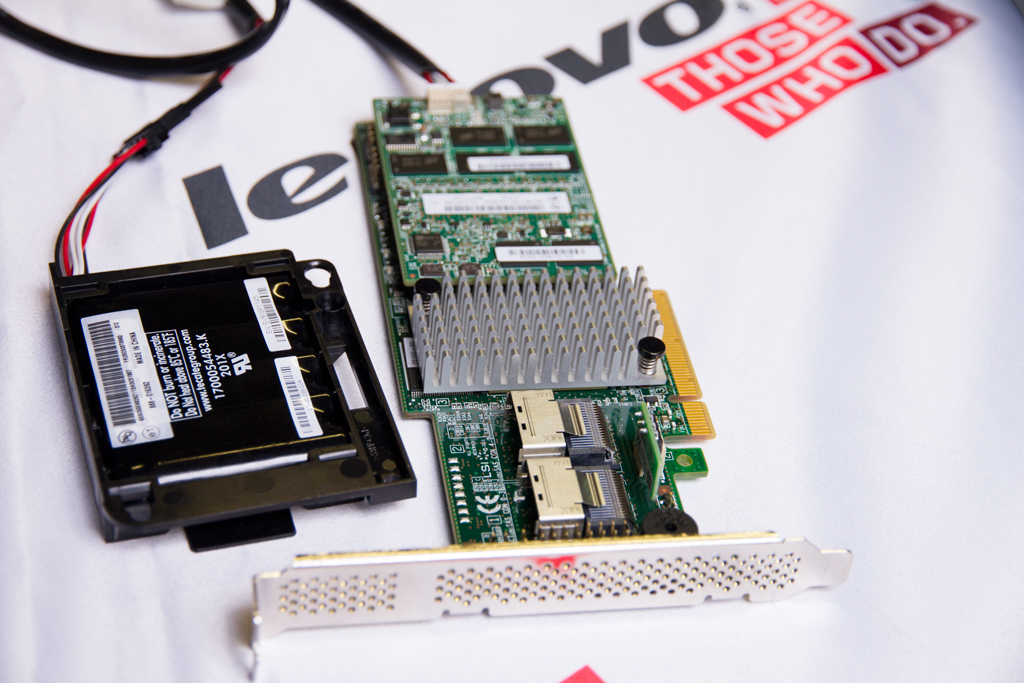

фото контроллера ThinkServer RAID 710 с батарейкой и опцией CacheCade® Pro 2.0

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

Все контроллеры поддерживают диски SAS — SATA — SSD. Для построения RAID`a 50 и 60 используйте сервер с 8 дисками SFF.

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

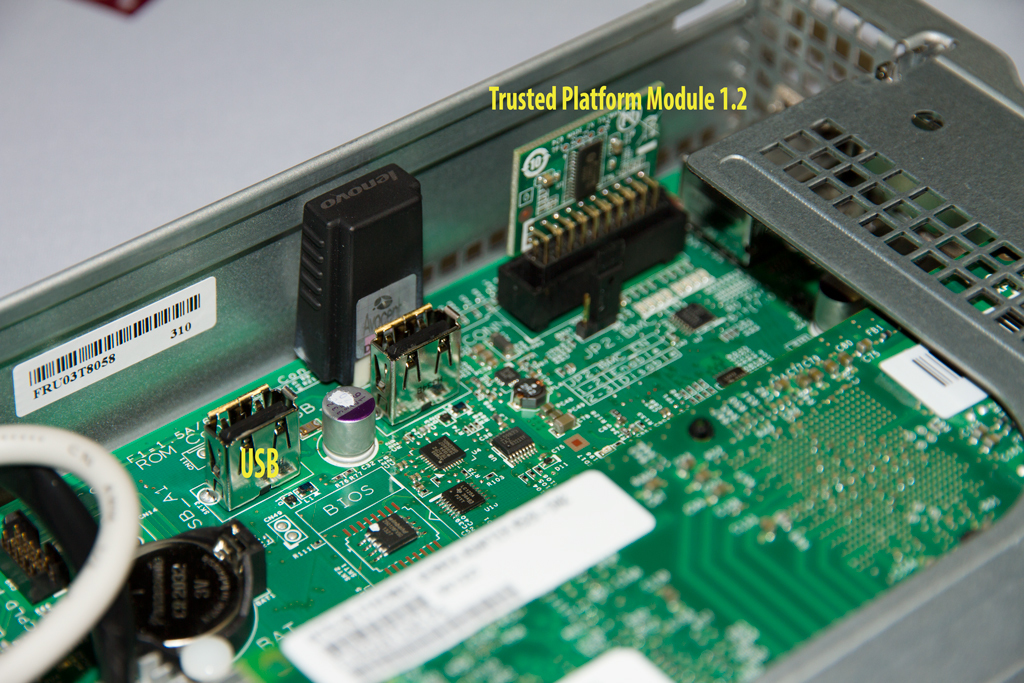

Сервер Lenovo ThinkServer RD540 имеет криптопроцессор, в котором хранятся криптографические ключи для защиты информации, а также обобщенное наименование реализаций указанной спецификации — Trusted Platform Module 1.2 (TCG 1.2-compliant). Так же на рисунке вы видите дополнительные USB порты, и модуль удаленного управления Avocent.

Как мы уже говорили выше, сервер имеет 3 порта RJ-45 из которых один (Intel 82574L) отдан на удаленное управление сервером iKVM, которое возможно благодаря четвертому поколению чипа AST2300 компании ASPEED's. Два других сетевых интерфейса на базе Intel i350 свободны для передачи данных по сети и коммутации в инфраструктуру.

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

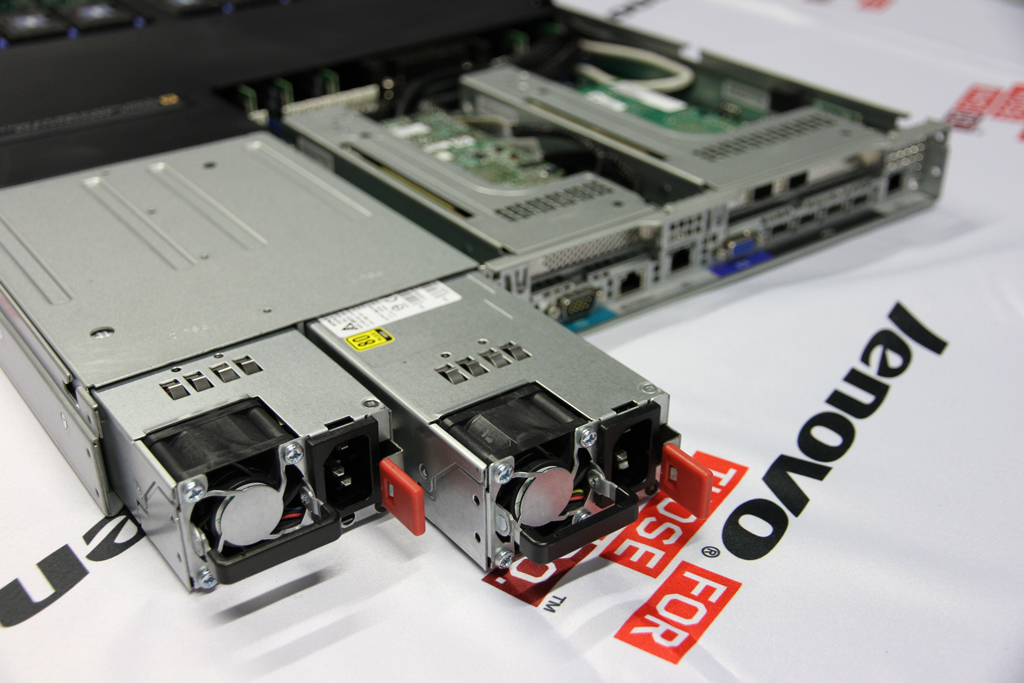

За питание сервера отвечает пара блоков питания 800watt каждый, с поддержкой горячей замены при работающем сервере. Они имеют стандарт 80 PLUS® Certified Power Supplies.

Для удобства управления и апгрейда сервера в комплекте поставляются программные продукты которые значительно упрощают жизнь обслуживающему персоналу:

  1. Lenovo SmartGrid Manager — управление и распределения питания как и внутри сервера, так и на кластер серверов ThinkServer
  2. ThinkServer EasyStartup — упрощает первый запуск и настройку
  3. ThinkServer EasyManage — помогает управлять сервером
  4. ThinkServer EasyUpdate — помогает обновлять прошивки

Сервер официально поддерживает ПО:

  • Windows Server 2012 (Including Hyper-V)
  • Windows Server 2008 (x64) (Including Hyper-V)
  • Windows Server 2008 R2 (Including Hyper-V)
  • Windows SBS 2011
  • SLES 11 sp2
  • RedHat 5.9 / 6.4
  • VMware ESXi 5.1 U1
  • Citrix XenServer 6.0.2 / 6.1

— этот список не окончательный, и он будет расширяться.

Так же представлю вашему вниманию список опций и расширений сервера Lenovo ThinkServer RD540:

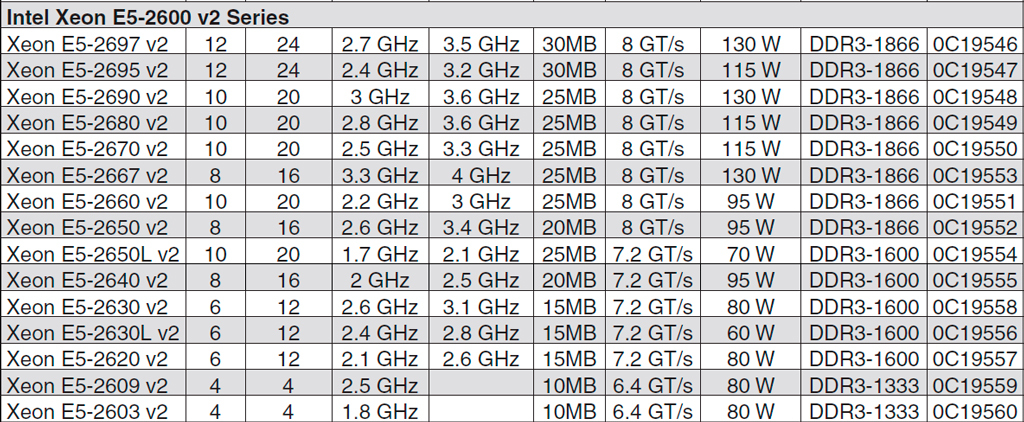

Процессоры

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

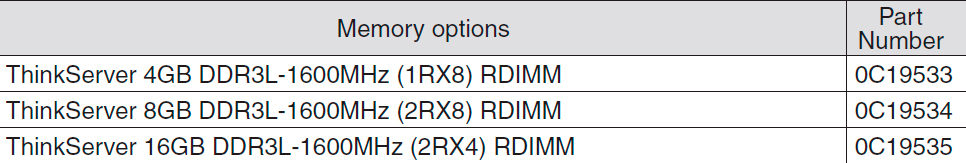

Оперативная память

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

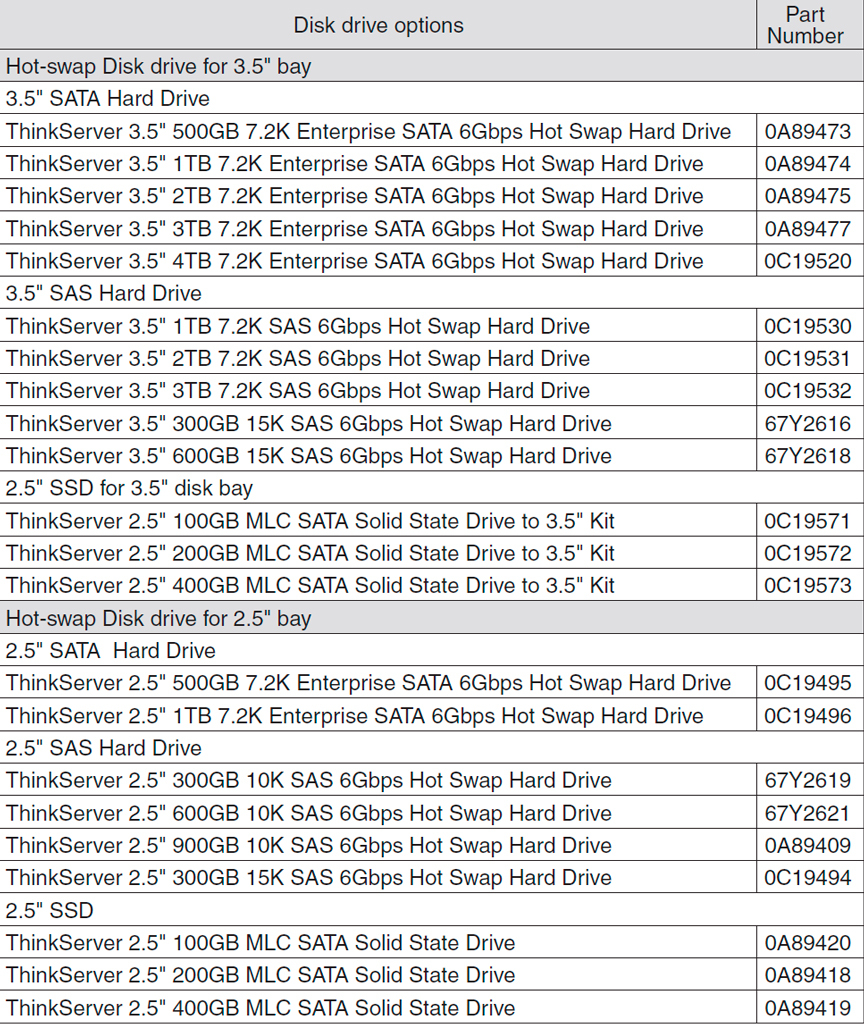

Жесткие диски

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

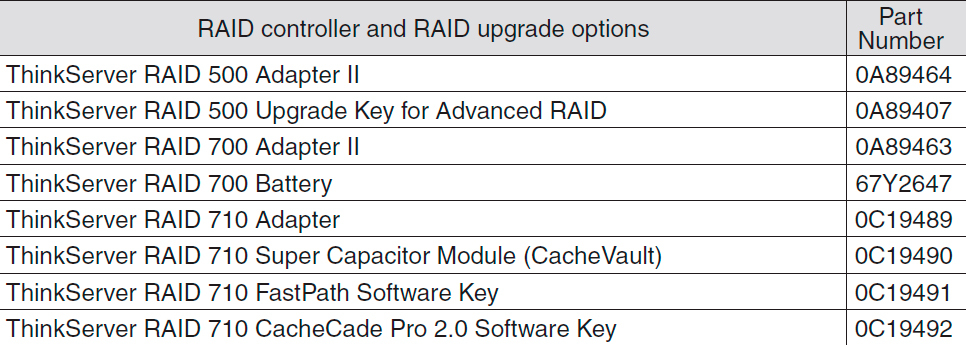

Опции для контроллеров

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

Опции удаленного управления сервером

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

Блоки питания

Сервер Lenovo ThinkServer RD540 новый корпоративный стандарт

Если вы самостоятельно затрудняетесь подобрать нужную Вам комплектацию, тогда мы Вам рекомендуем посетить наш ресурс-конфигуратор, где вы без труда соберёте нужную вам конфигурацию любого сервера Lenovo для запроса цены и срока поставки решения у нашего партнера.

Вопрос цены, гарантия и сервис.

Цена на сервер Lenovo ThinkServer RD540 от 79 000 рублей. Они уже есть в продаже и в большом количестве на складах наших партнеров. Мы рекомендуем покупать серверное оборудование Lenovo у официальных партнеров, которые авторизованы по продуктам Lenovo ThinkServer и LenovoEMC.

Гарантия, поддержка, сервис — 3 года, время реагирования Next Business Day on-site service, так же возможно расширения сервисного пакета до 5 лет с реагированием 4 часа / 24 часа в сутки / 7 дней в неделю.

Quest ThinkServer — только для ХабраЮзеров

Компания Lenovo, и в частности Я (ServerMan совместно с компанией "Саронит Системный Интегратор" делаем для Вас специальное предложение по серверным решениям ThinkServer RD540.

Условия

  • Найти сайт www.saronit.ru в поисковой выдачи Yandex или Google по запросам: сервер Lenovo, сервер Lenovo ThinkServer RD540, Lenovo RD540, купить Lenovo ThinkServer RD540.
  • Выбрать нужный вам по комплектации сервер.
  • Зарегистрироваться на сайте и сделать заказ, с пометкой в комментариях к заказу «Quest ThinkServer»
  • Результатом будет цена со скидкой, и бесплатная доставка по России

PS: Всем большое спасибо за проявленный интерес к статье, скоро мы дадим целевое решение на базе RD540.
Подписывайтесь на наш блог, не забывайте задавать вопросы, и писать комментарии. С вами был ServerMan, Удачи.
