Diamond Systems DS-MPE-DAQ0804 – миниатюрный модуль сбора данных в виде карты PCI Express Mini Card

в 3:30, , рубрики: Новости, метки:

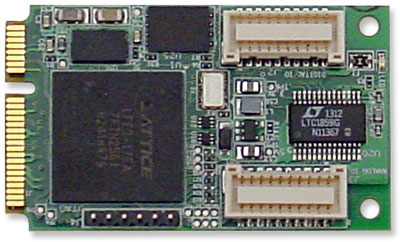

Компания Diamond Systems, специализирующаяся на выпуске компактных встраиваемых решений в усиленном исполнении, представила миниатюрный модуль сбора данных DS-MPE-DAQ0804. Изделие, выполненное в виде карты PCI Express Mini Card (50,95 x 30 мм), позволяет добавить средства ввода-вывода цифровых и аналоговых данных в конфигурацию встраиваемой системы. Особенно в условиях, где важна невысокая стоимость, маленькие размеры и масса. Карточка рассчитана на работу в расширенном температурном диапазоне — от -40°C до +85°C.

Продажи DS-MPE-DAQ0804 уже начались по цене $270

Оснащение DS-MPE-DAQ0804 включает восемь 16-разрядных каналов аналогового ввода, четыре 16-разрядных каналов аналогового вывода и 21 конфигурируемую линию цифрового ввода-вывода.

Аналоговые входы могут работать как несимметричные и симметричные. Предусмотрено программирование диапазона входного сигнала (выбор из четырех значений: ±10 В, ±5 В, 0-10 В, 0-5 В). Частота оцифровки достигает 100 кГц. Цепи аналогового входа DS-MPE-DAQ0804 включают программируемый таймер для автоматического управления частотой оцифровки, за счет чего обеспечивается высокая точность дискретизации и снижение нагрузки на процессор по сравнению со случаем программного опроса. До 2048 отсчетов можно накапливать в очереди FIFO, чтобы дополнительно снизить нагрузку на процессор, уменьшив частоту прерываний, используемых для передачи данных.

Диапазон сигнала в каналах вывода тоже программируется (два значения: 0-5 В и 0-2,5 В). Встроенный источник опорного напряжения обеспечивает высокую точность преобразований во всем диапазоне температур в течение в течение всего срока службы. Генератор сигналов имеет выходной буфер объемом 2048 значений.

Направление линий цифрового ввода-вывода можно программировать группами по 4, 6 и 8 бит. Их можно сконфигурировать как выходы 24-разрядных генераторов ШИМ или 32-разрядных таймеров/счетчиков, работающих от встроенного генератора тактовой частоты 50 МГц.

Все сигналы ввода-вывода сведены в два разъема с защелками: один — для аналоговых сигналов, второй — для цифровых. В комплект входит драйвер Diamond Universal Driver для Windows Embedded Standard 7, XP, CE и Linux 2.6.xx

Продажи DS-MPE-DAQ0804 уже начались по цене $270. Доступна и более дешевая версия без средств аналогового ввода-вывода.

Источник: Diamond Systems
