Энтузиасты разобрали 3D-карту Zotac GeForce GTX 980 AMP! Extreme — самый быстрый вариант модели Nvidia GeForce GTX 980

в 9:31, , рубрики: Новости, метки:

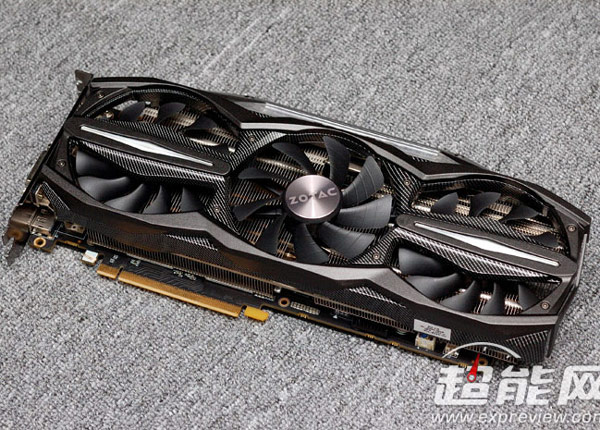

Фотографии, опубликованные источником, дают представление об устройстве представленной во второй половине сентября 3D-карты Zotac GeForce GTX 980 AMP! Extreme.

От референсного образца Nvidia GeForce GTX 980 изделие Zotac отличается как печатной платой, так и системой охлаждения

Карта разогнана производителем. Базовая частота GPU равна 1293 МГц, повышенная — 1393 МГц, а память GDDR5 работает на эффективной частоте 7200 МГц. Напомним, референсные значения составляют 1126, 1216 и 7000 МГц соответственно. На данный момент Zotac GeForce GTX 980 AMP! Extreme — самый быстрый вариант Nvidia GeForce GTX 980.

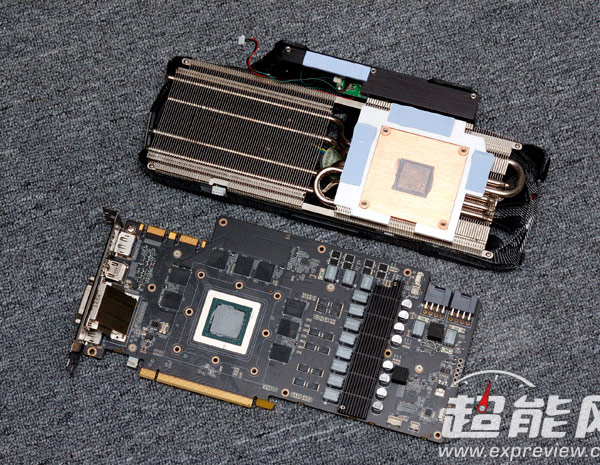

От референсного образца изделие Zotac отличается как печатной платой, так и системой охлаждения. Конструкция охладителя включает пять тепловых трубок, массивный радиатор с очень часто расположенными ребрами и три вентилятора.

От референсного образца Nvidia GeForce GTX 980 изделие Zotac отличается как печатной платой, так и системой охлаждения

Обратная сторона платы прикрыта пластиной, оформленной «под карбон».

От референсного образца Nvidia GeForce GTX 980 изделие Zotac отличается как печатной платой, так и системой охлаждения

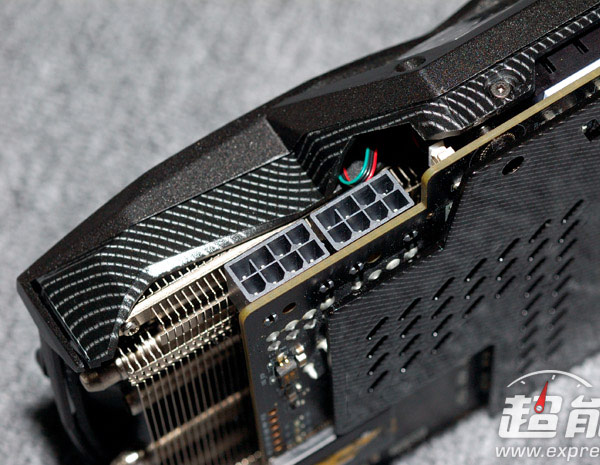

Для дополнительного питания есть два восьмиконтактных разъема.

От референсного образца Nvidia GeForce GTX 980 изделие Zotac отличается как печатной платой, так и системой охлаждения

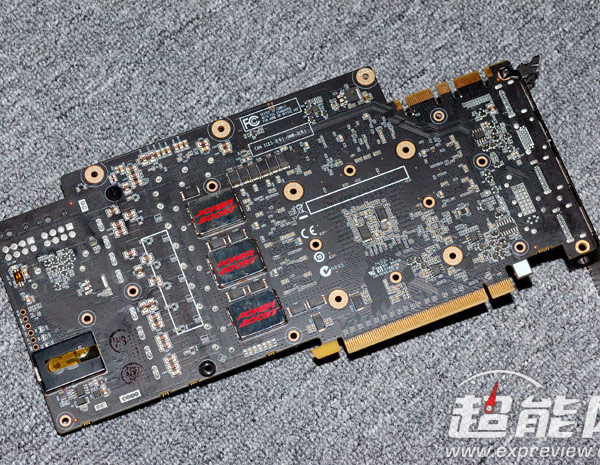

Так выглядит плата без защитной пластины. Видны конденсаторы подсистемы питания и модуль разгона Zotac OC+.

От референсного образца Nvidia GeForce GTX 980 изделие Zotac отличается как печатной платой, так и системой охлаждения

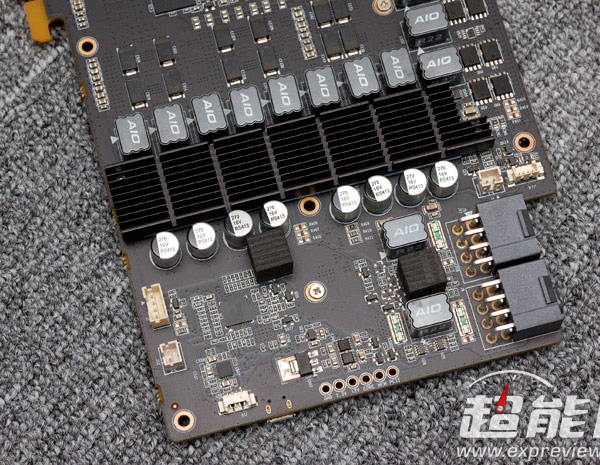

Подсистема питания построена по десятифазной схеме (8+2).

От референсного образца Nvidia GeForce GTX 980 изделие Zotac отличается как печатной платой, так и системой охлаждения

Регуляторы напряжения оснащены собственными радиаторами.

От референсного образца Nvidia GeForce GTX 980 изделие Zotac отличается как печатной платой, так и системой охлаждения

Как видно, разработчики постарались обеспечить стабильную работу компонентов на повышенных частотах.

Источник: EXPreview
