Apple пытается запатентовать новый способ интеграции сенсорного экрана в дисплей

в 15:12, , рубрики: Новости, метки:

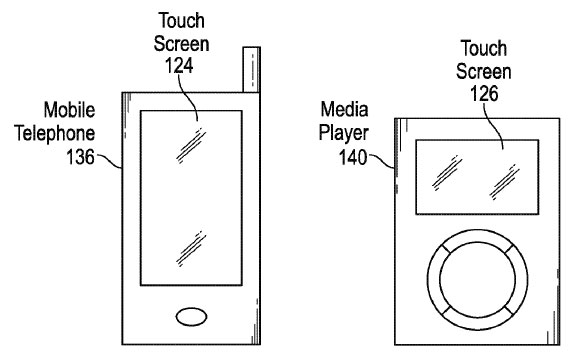

В базе патентного ведомства США обнаружилась заявка на патент №20150169121, поданная Apple. В ней описан новый способ интеграции сенсорного экрана в дисплей. Такие сенсорные дисплеи, по словам изобретателей, можно использовать в мобильных устройствах.

Новый вариант подходит для жидкокристаллических панелей и панелей OLED

По сути, в заявке описан вариант технологии, известной как in-cell touch. Она позволяет сделать дисплей тоньше и увеличить его светопропускание. Новый вариант подходит для жидкокристаллических панелей и панелей OLED.

Новый вариант подходит для жидкокристаллических панелей и панелей OLED

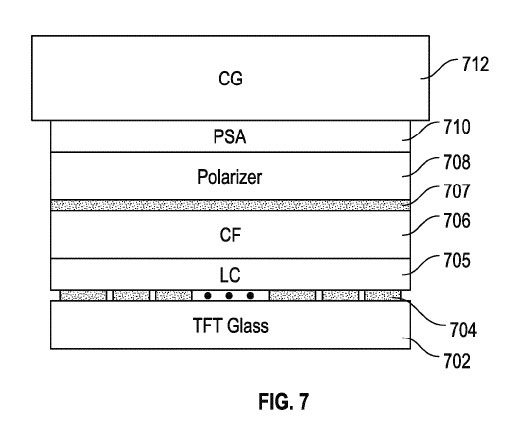

Сенсорная часть экрана образована двумя слоями. В случае жидкокристаллических дисплеев один из них по совместительству является слоем с тонкопленочными транзисторами на стеклянной подложке, а второй заключен между цветовым фильтром и поляризатором.

Новый вариант подходит для жидкокристаллических панелей и панелей OLED

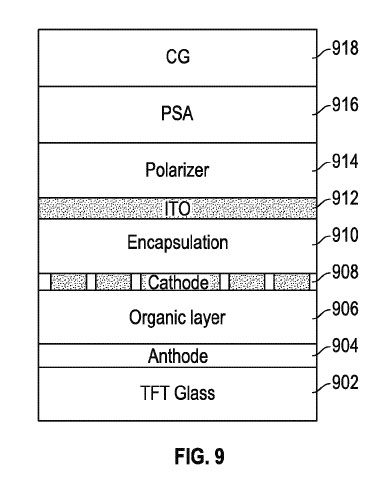

В панели OLED первый слой — слой катода, а второй отделен от него изолирующим слоем. Другими словами, «передающая» часть сенсорного экрана формируется из электродов, принадлежащих дисплею, а «приемная» представляет собой отдельный слой, не принимающий участия в выводе изображения. Изобретатели называют такой подход «архитектурой с частичной интеграцией in-cell touch». Как утверждается, вынос приемного электрода в отдельный слой улучшает характеристики экрана, устраняя источники паразитной емкости, отрицательно сказывающейся на работе сенсорного ввода.

Источник: USPTO
