25 лет с «Хабблом» - 124 апреля 1990 года на орбиту Земли был выведен космический телескоп, названный в честь американского астронома Эдвина Хаббла. С момента начала работы выросло уже целое поколение людей, которое принимает «Хаббл» за должное, поэтому легко забыть, насколько революционным был этот аппарат. На данный момент он всё ещё работает, возможно, он продержится ещё лет пять. В неделю телескоп передаёт примерно 120 гигабайтов научных данных, за время функционирования снимков набралось на более 10 тысяч научных статей.

Последователем «Хаббла» станет космический телескоп имени Джеймса Уэбба. Проект последнего испытывает значительные превышения бюджета и срывы сроков на более, чем 5 лет. С «Хабблом» всё происходило точно так же, даже хуже — накладывались проблемы с финансированием и катастрофа «Челленджера», а позже — «Колумбии». В 1972 году считалось, что программа будет стоить 300 миллионов долларов (с учётом инфляции это примерно 590 млн). К тому моменту, когда телескоп наконец достиг стартовой площадки, цена увеличилась в несколько раз до примерно 2,5 млрд долларов. К 2006 году было подсчитано, что «Хаббл» обошёлся в 9 миллиардов (10,75 млрд с инфляцией), плюс пять космических полётов космических челноков для обслуживания и починки, каждый запуск которых обходился в приблизительно 500 млн.

Основная деталь телескопа — это зеркало диаметром 2,4 метра. Вообще, планировался телескоп с диаметром зеркала 3 метра, и запускать его хотели в 1979 году. Но в 1974 программу вычеркнули из бюджета, и только благодаря лоббированию астрономам удалось получить сумму в два раза меньше изначально запрашиваемой. Поэтому и пришлось поумерить пыл и уменьшить размах будущего проекта.

Оптически «Хаббл» — это реализация распространённой среди научных телескопов системы Ричи — Кретьена с двумя зеркалами. Она позволяет получить хороший угол обзора и отличное качество изображения, но зеркала имеют трудную для изготовления и тестирования форму. Оптические системы и зеркало должны быть изготовлены с минимальными допусками. Зеркала обычных телескопов полируются до допуска в примерно десятую часть длины видимого света, но «Хаббл» должен был производить наблюдения в том числе ультрафиолета, света с более короткими волнами. Поэтому зеркало полировалось с допуском в 10 нанометров, 1/65 длины волны красного света. Кстати, зеркала подогреваются до температуры 15 градусов, что ограничивает производительность в инфракрасном диапазоне — другом пределе видимого спектра.

Одно зеркало изготовила компания «Кодак», другое — корпорация Itek. Первое находится в Национальном музее авиации и космонавтики, второе используется в обсерватории Магдалена-Ридж. Это были запасные зеркала, а то, что стоит в «Хаббле» было произведено компанией «Перкин-Элмер» с использованием сложнейших станков с ЧПУ, которые и привели к очередному срыву сроков. Работа над полировкой заготовки от Corning (той самой, что делает Gorilla Glass) началась только в 1979 году. Условия микрогравитации симулировались с помощью размещения зеркала на 130 стержнях, сила поддержки которых варьировалась. Процесс продолжался до мая 1981 года. Стекло промыли 9100 литрами горячей деминерализованной воды и нанесли два слоя: 65-нанометровый отражающий слой алюминия и 25-нанометровый защитного фторида магния.

А сроки запуска продолжали отодвигаться: сначала до октября 1984 года, после до апреля 1985, до марта 1986, до сентября. Каждый квартал работы «Перкин-Элмер» приводил к сдвигу сроков на месяц, в какие-то моменты каждый день работы отодвигал запуск на день. Графики работ компании не удовлетворяли НАСА своей расплывачатостью и неопределённостью. Стоимость проекта уже выросла до 1175 млн долларов.

Корпус аппарата был другой головной болью, он должен был быть в состоянии выдерживать как прямое воздействие солнечных лучей, так и темноту тени Земли. А эти скачки температур грозили точным системам научного телескопа. Стенки «Хаббла» состоят из нескольких слоёв теплоизоляции, которые окружены лёгкой алюминиевой оболочкой. Внутри оборудование размещено в графитоэпоксидном каркасе. Чтобы избежать впитывания воды гигроскопичными соединениями графита и попадания льда в приборы, внутрь до запуска закачивали азот. Хотя изготовление космического аппарата шло куда стабильней, чем оптических систем телескопа, организационные проблемы были и здесь. К лету 1985 года корпорация «Локхид», работавшая над аппаратом, вышла на 30 % за рамки бюджета и на три месяца за расписание.

У «Хаббла» при запуске было пять научных инструментов, и позднее все они были заменены при техническом обслуживании на орбите. Широкоугольная и планетарная камеры выполняли оптические наблюдения. У прибора было 48 фильтров спектральных линий для выделения конкретных элементов. Восемь ПЗС-матриц разделялись между двумя камерами, по четыре на каждую. Каждая матрица имела разрешение 0,64 мегапикселя. Широкоугольная камера обладала большим углом обзора, в то время как планетарная имела большее фокусное расстояние и, следовательно, давала большее увеличение.

25 лет с «Хабблом» - 2
AndrewBuck, Distorted, Ерден Карсыбеков, Vort, Dodonov; Wikimedia Commons

Спектрограф высокого разрешения, созданный Центром космических полётов Годдарда, работал в ультрафиолетовом диапазоне. Также в УФ наблюдали камера съёмки тусклых объектов, разработанная Европейским космическим агентством, и спектрограф тусклых объектов от Калифорнийского университета и корпорации «Мартин Мариэтта». Висконсинский университет в Мадисоне создал высокоскоростной фотометр для наблюдения видимого света и ультрафиолетового диапазона излучения звёзд и других астрономических объектов с изменяющейся яркостью. Он мог производить до 100 тысяч измерений в секунду с фотометрической точностью в 2 % или лучше. Наконец, в качестве научного инструмента можно было использовать датичики наведения телескопа, они позволяли проводить очень точную астрометрию.

На Земле исследованиями «Хаббла» управляет специально созданный в 1981 году Институт исследований космоса с помощью космического телескопа. Его формирование произошло не без боя: НАСА хотело собственноручно управлять аппаратом, но научное сообщество не было согласно.

Орбита «Хаббла» была выбрана таким образом, чтобы к телескопу можно было подлетать и выполнять технические обслуживание. Пол-орбиты наблюдениям мешает Земля, на пути не должны находиться Солнце, Луна, также научному процессу мешает Бразильская магнитная аномалия, при пролёте над которой резко возрастает уровень радиации. Хаббл находится на высоте 569 километров, наклонение его орбиты — 28,5°. Из-за наличия верхних слоёв атмосферы позиция телескопа может непредсказуемо меняться, поэтому точно предсказать положение на продолжительные периоды времени невозможно. Распорядок работы обычно утверждается только за несколько дней до начала, поскольку неясно, можно ли будет к тому моменту наблюдать нужный объект.

К началу 1986 года начал вырисовываться запуск в октябре, но катастрофа «Челленджера» сдвинула все сроки. Космический челнок — подобный тому, который должен был доставить уникальный телескоп стоимостью в миллиард на орбиту — взорвался в безоблачном небе на 73 секунде полёта, унеся жизни семи человек. До 1988 года весь флот шаттлов стоял на приколе, пока проводилось расследование произошедшего. Кстати, ожидание тоже обходилось дорого: «Хаббл» держали в чистом помещении в залитом азотом состоянии. Каждый месяц стоил примерно 6 миллионов долларов. Время не терялось зря, в аппарате поменяли ненадёжную батарею и сделали несколько других улучшений. В 1986 году не было программной начинки наземных систем управления, и к запуску в 1990 софт был едва готов.

24 апреля 1990 года, 25 лет назад, с превышением бюджета в несколько раз телескоп был наконец-то запущен к своей орбите. Но на этом трудности только начались.

25 лет с «Хабблом» - 3
STS-31, телескоп покидает грузовой отсек челнока «Дискавери»

Уже через несколько недель стало ясно, что оптическая система имеет серьёзный дефект. Да, первые изображения были чётче, чем с наземных телескопов, но «Хаббл» не смог достичь своих заявленных характестик. Точечные источники выглядели как окружности размером с 1 угловую секунду вместо кружка в 0,1 угловой секунды. Как оказалось, НАСА не зря беспокоилось о компетентности «Перкин-Элмер» — зеркало имело отклонение формы по краям на примерно 2200 нанометров. Дефект был катастрофическим, поскольку приводил к сильной сферической аберрации, то есть свет, отражённый от краёв зеркала, фокусировался в точке, отличной от той, в которой фокусировался свет, отражённый от центра. Из-за этого не сильно пострадала спектроскопия, но наблюдение тусклых объектов было затруднено, что ставило крест на большинстве космологических программ.

Несмотря на то, что он производил некоторые наблюдения, возможные благодаря сложным техникам обработки изображений на Земле, «Хаббл» считался проваленным проектом, а репутация НАСА была серьёзно подмочена. Над телескопом начали шутить, к примеру, в фильме «Голый пистолет 2½: Запах страха» космический аппарат сравнивают с «Титаником», автомобилем провалившейся марки Edsel и наиболее известным падением дирижабля — аварией «Гинденбурга».

25 лет с «Хабблом» - 4
Чёрно-белая фотография телескопа присутствует на одной из картин

Считается, что причиной дефекта стала ошибка во время монтажа главного нуль-корректора, устройства, которое помогает достичь нужного параметра кривизны поверхности. Одна из линз прибора был сдвинута на 1,3 миллиметра. Во время работы специалисты «Перкин-Элмер» анализировали поверхность с помощью двух нуль-корректоров, затем для финальной стадии использовался специальный нуль-корректор, созданный для очень строгих допусков. В итоге зеркало получилось очень точным, но имело не ту форму. Позже ошибка была обнаружена — два обычных нуль-корректора говорили о наличии сферической аберрации, но компания предпочла проигнорировать их измерения. «Перкин-Элмер» и НАСА начали выяснять отношения. В американском космическом агентстве считали, что компания не следила за процессом изготовления должным образом и не использовала в процессе изготовления и контроля качества своих лучших работников. Впрочем, было ясно, что часть вины лежала и на НАСА.

Хорошей новостью являлось то, что конструкция телескопа предполагала техническое обслуживание — первое уже в 1993 году, поэтому были начаты поиски решения проблемы. На Земле было резервное зеркало от «Кодака», но поменять его на орбите было невозможно, а спускать аппарат на шаттле было бы слишком дорого и долго. Зеркало изготовили точно, но оно имело не ту форму, поэтому было предложено добавить новые оптические компоненты, компенсирующие ошибку. Путём анализа точечных источников света было определено, что коническая постоянная зеркала составляла −1,01390±0,0002 вместо необходимой −1,00230. Та же цифра была получена с помощью обработки данных ошибки нуль-корректора «Перкин-Элмер» и анализа интерферограмм тестирования.

В ПЗС-матрицы второй версии широкоугольной и планетарной камер добавили коррекцию ошибки, но для других инструментов сделать подобное было невозможно. Для них требовалось другое внешнее устройство оптической коррекции, которое получило название Corrective Optics Space Telescope Axial Replacement (COSTAR). Грубо говоря, для телескопа сделали очки. Места для COSTAR не хватало, поэтому пришлось отказаться от высокоскоростного фотометра.

В декабре 1993 года был проведён первый полёт по техническому обслуживанию. Первая миссия была самой важной. Всего их было проведено пять, во время каждой космический челнок сближался с телескопом, затем с помощью манипулятора производилась замена инструментов и отказавших устройств. За одну-две недели проводилось несколько выходов в открытый космос, а после орбиту телескопа корректировали — он постоянно опускался из-за воздействия верхних слоёв атмосферы. Таким образом было возможным обновлять оборудование стареющего «Хаббла» до наиболее современного.

Первая операция по техническому обслуживанию проводилась с «Инедевора» и продлилась 10 дней. На место высокоскоростного фотометра поставили корректировочную оптику COSTAR, первая версия широкоугольной и планетарной камер была заменена на вторую. Были заменены солнечные панели и их электроника, четыре гироскопа системы наведения телескопа, два магнитометра, бортовые компьютеры и разные электрические системы. Полёт был признан успешным.

25 лет с «Хабблом» - 5
Фотография галактики М 100 до и после установки систем коррекции

Вторая операция по техническому обслуживанию была проведена в феврале 1997 года с шаттла «Дискавери». С телескопа сняли спектрограф высокого разрешения и спектрограф тусклых объектов. Их заменили STIS (регистрирующий спектрограф космического телескопа) и NICMOS (камера и мультиобъектный спектрометр ближнего инфракрасного диапазона). NICMOS охлаждался жидким азотом для снижения шума, но в результате непредвиденного расширения деталей и повышенной скорости нагрева срок службы упал с 4,5 лет до 2. Изначально накопитель данных «Хаббла» был ленточным, его заменили на твердотельный. Также у аппарата поправили теплоизоляцию.

Полётов обслуживания было пять, но они считаются в порядке 1, 2, 3A, 3B и 4, и несмотря на близость названий, 3A и 3B не проводились сразу же один за другим, как это можно было бы предположить. Третий полёт проходил в декабре 1999 года на шаттле «Дискавери», он был вызван поломкой четырёх из шести гироскопов телескопа. Были заменены все шесть гироскопов, датчики наведения, бортовой компьютер — теперь там стоял процессор Intel 80486 частотой 25 МГц. До этого в «Хаббле» использовался DF-224 с основным процессором частотой 1,25 МГц и двумя такими же резервными, накопителем на магнитном проводе из шести банков с 8K 24-битных слов, и одновременно могло работать четыре банка.

25 лет с «Хабблом» - 6

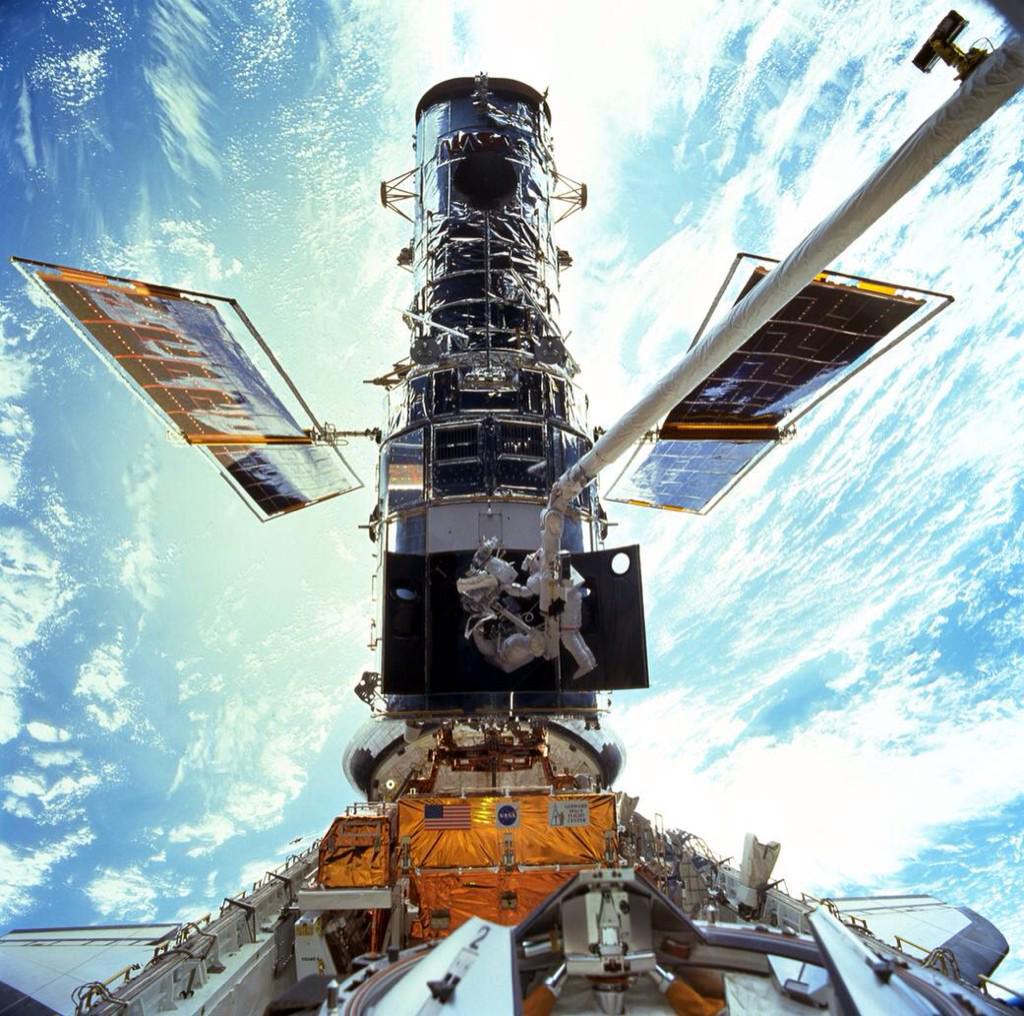

Эту фотографию во время третьего технического обслуживания сделал Скотт Келли. Сегодня он находится на МКС в рамках эксперимента по изучению биологических эффектов долговременного космического полёта на организм человека.

Четвёртый (или 3B) полёт проводился на «Колумбии» в марте 2002 года. Последний оригинальный прибор — камера съёмки тусклых объектов — была заменена на усовершенствованную обзорную камеру. Во второй раз были заменены солнечные панели, новые были на 30 % мощнее. NICMOS смог продолжить функционирование благодаря установке экспериментального криоохлаждения.

С этого момента все инструменты «Хаббла» имели корректировку ошибки зеркала, и необходимость в COSTAR отпала. Но его убрали только в финальном полёте обслуживания, который произошёл после катастрофы «Колумбии». Во время следующего за хаббловским полётом челнок разрушился при возвращении на Землю — к этому привело нарушение теплозащитного слоя. Гибель семи человек отодвинула изначальную дату в феврале 2005 года на неопределённый срок. Дело в том, что теперь все полёты шаттлов должны были проводиться по орбите, позволявшей достичь Международную космическую станцию на случай непредвиденных проблем. Но ни один челнок не мог в одном полёте достичь как орбиту «Хаббла», так и МКС — не хватало топлива. Телескоп имени Джеймса Уэбба планировалось запустить только в 2018 году, что означало пустой промежуток после окончания работы «Хаббла». Многие астрономы выступили с идеей о том, что последнее техническое обслуживание стоит риска человеческих жизней.

Под давлением Конгресса в январе 2004 года администрация НАСА заявила, что решение об отмене будет пересмотрено. В августе Центр космических полётов Годдарда начал готовить предложения по полностью дистанционно управляемому полёту, но позже планы были отменены — их признали неосуществимыми. В апреле 2005 года новый администратор НАСА Майкл Гриффин допустил возможность пилотируемого полёта к «Хабблу». В октябре 2006 года намерения были окончательно подтверждены, и 11-дневный полёт был назначен на сентябрь 2008 года.

Позжё полёт отложили до мая 2009 года. С «Атлантиса» была выполнена починка STIS и усовершенствованной обзорной камеры. На «Хаббл» установили два новых никель-водородных аккумулятора, заменили датчики наведения и другие системы. Вместо COSTAR на телескоп установили ультрафиолетовый спектрограф, а также добавили систему для будущего захвата и утилизации телескопа либо с помощью пилотируемого, либо полностью автоматического запуска. Вторую версию широкоугольной камеры заменили на третью. В результате всех выполненных работ телескоп продолжает снабжать учёных новыми данными и сейчас.

Телескоп позволил уточнить постоянную Хаббла, подтвердил гипотезу об изотропности Вселенной, открыл спутник Нептуна и сделал многие другие научные исследования. Но для обывателя «Хаббл» в первую очередь важен огромным количеством красочных фотографий. Некоторые технические издания полагают, что эти цвета на самом деле не существуют, но это не совсем так. Цвет является представлением в мозге человека, а картинки раскрашиваются с помощью анализа излучения различных длин волн. Электрон, переходя со второго на третий уровень структуры атома водорода, излучает свет с длиной волны 656 нанометров, и мы называем его красным. Наши глаза адаптируются к различной яркости, поэтому создать точное отражение цветов не всегда возможно. Некоторые телескопы могут фиксировать невидимые человеческому глазу спектры ультрафиолета или инфракрасного излучения, и их данные тоже нужно как-то отражать на фотографиях.

В астрономии используется формат FITS, Flexible Image Transport System. В нём все данные представлены в текстовом виде, это некий аналог формата RAW. Чтобы получить хоть что-то, нужно произвести обработку. К примеру, глаза воспринимают свет в логарифмической шкале, а файл может представлять его в линейной. Без настройки яркости картинка может казаться слишком тёмной.

25 лет с «Хабблом» - 7
До и после коррекции контраста и яркости

Большинство коммерчески доступных камер имеет группы пикселей, которые фиксируют красный, зелёный или голубой цвета, и комбинация этих точек даёт цветную фотографию. Примерно так же колбочки в глазу человека воспринимают цвет. Недостаток этого подхода вызван тем, что каждый из типов датчиков воспринимает только узкую долю света, поэтому астрономическое оборудование фиксирует большие диапазоны длин волн, а для выделения цветов применяются фильтры. В результате «сырые» данные в астрономии часто чёрно-белые.

25 лет с «Хабблом» - 8

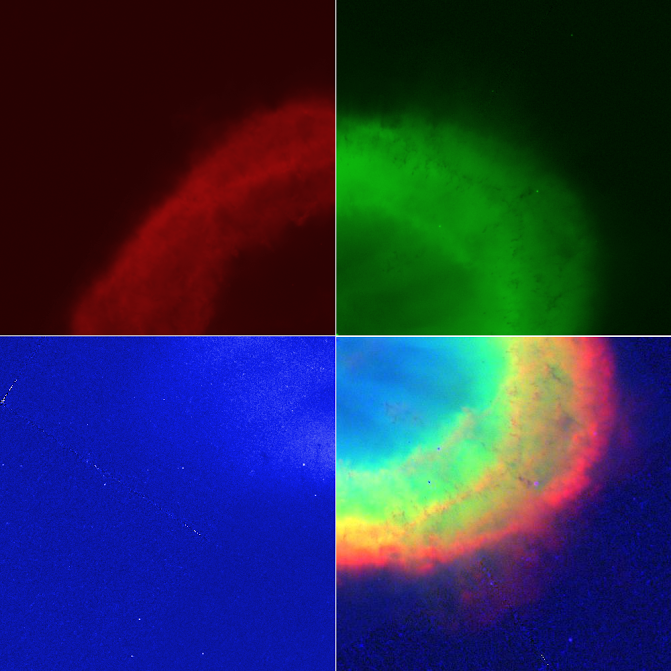

«Хаббл» снял M 57 в цветах волн 658 нм (красный), 503 нм (зелёный) и 469 нм (голубой), Starts With A Bang!

Затем с помощью фильтров получают цветные картинки. Со знанием процесса возможно создать изображение, максимально точно соответствующее реальности, хотя часто цвета не совсем реальны, иногда это делается намеренно. Подобное называют «эффект National Geographic». В конце семидесятых аппараты программы «Вояджер» пролетали мимо Юпитера, и впервые в истории сделали снимки этой планеты. Журналы по типу National Geographic посвятили целые развороты потрясающим фотографиям, обработанным с различными цветовыми эффектами, и опубликованное не совсем соответствовало действительности.

25 лет с «Хабблом» - 9

Самая известная фотография, сделанная телескопом «Хаббл» — это «Столпы творения» от 1 апреля 1995 года. На ней зафиксировано рождение новых звёзд в Туманности Орёл и свет молодых звёзд рядом с облаками газа и пыли. Снимаемые объекты находятся в 7000 световых лет от Земли. Левая структура имеет длину примерно 4 световых года. Выступы на «столпах» крупнее нашей Солнечной системы. Зелёный цвет фотографии отвечает за водород, красный — за однократно ионизированную серу, а голубой — за дважды ионизированный кислород.

25 лет с «Хабблом» - 10

Почему же она и многие другие фотографии «Хаббла» выстроены «лесенкой»? Это связано с конфигурацией второй версии широкоугольной и планетарной камер. Позже их поменяли, и сегодня они выставляются в Национальном музее авиации и космонавтики.

25 лет с «Хабблом» - 11

Чтобы отметить 25-летие телескопа, была выполнена повторная фотография, сделанная в 2014 и опубликованная в январе этого года. Она производилась третьей версией широкоугольной камеры, что позволяет сравнить качество оборудования.

25 лет с «Хабблом» - 12

Вот ещё несколько наиболее известных фотографий телескопа «Хаббл». По возрастанию их качества легко заметить полёты технического обслуживания.

25 лет с «Хабблом» - 13
1990 год, сверхновая 1987A

25 лет с «Хабблом» - 14
1991 год, Галактика М 59

25 лет с «Хабблом» - 15
1992 год, Туманность Ориона

25 лет с «Хабблом» - 16
1993 год, Туманность Вуаль

25 лет с «Хабблом» - 17
1994 год, Галактика M 100

25 лет с «Хабблом» - 18
1996 год, Hubble Deep Field. Почти все 3000 объектов — это галактики, а запечатлена была примерно 1/28 000 000 небесной сферы.

25 лет с «Хабблом» - 19
1997 год, «подпись» чёрной дыры M 84

25 лет с «Хабблом» - 20
1998 год, спиральная галактика NGC 4314

25 лет с «Хабблом» - 21
1999 год, Марс

25 лет с «Хабблом» - 22
2000 год, Туманность Эскимос

25 лет с «Хабблом» - 23
2001 год, Галактика ESO 510-G13

25 лет с «Хабблом» - 24
2002 год, Галактика Головастик

25 лет с «Хабблом» - 25
2003 год, V838 Единорога

25 лет с «Хабблом» - 26
2004 год, Туманность Улитка или «Око бога»

25 лет с «Хабблом» - 27
2005 год, Галактика Водоворот

25 лет с «Хабблом» - 28
2006 год, Туманность Ориона

25 лет с «Хабблом» - 29
2007 год, NGC 602

25 лет с «Хабблом» - 30
2008 год, Объект Мейола или Arp 148

25 лет с «Хабблом» - 31
2009 год, Сатурн и его четыре луны

25 лет с «Хабблом» - 32
2010 год, столпы в Туманности Киля

25 лет с «Хабблом» - 33

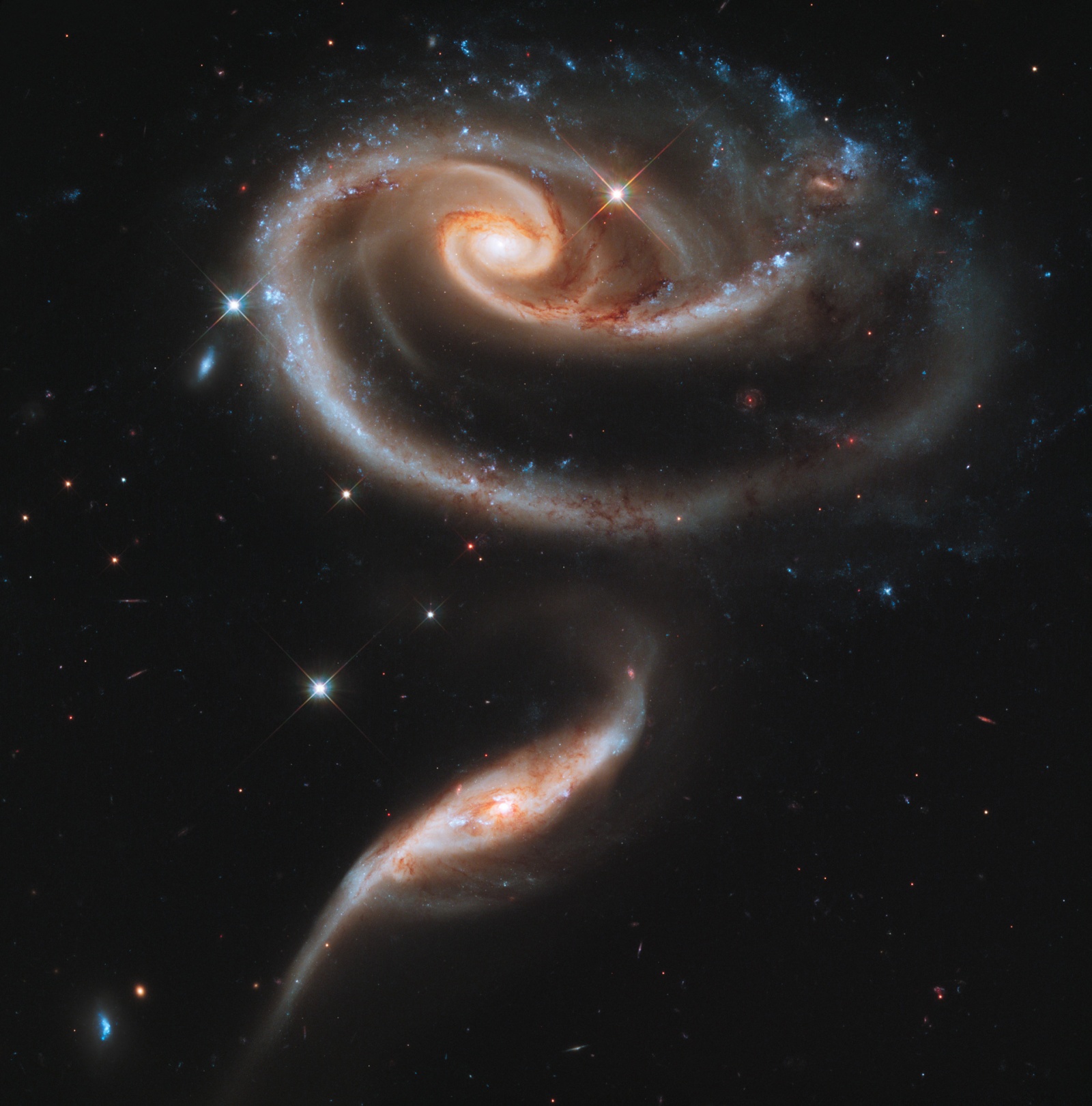

2011 год, взаимодействующие галактики Arp 273

25 лет с «Хабблом» - 34
2012 год, NGC 5189

25 лет с «Хабблом» - 35
2013 год, Туманность Конская Голова

25 лет с «Хабблом» - 36

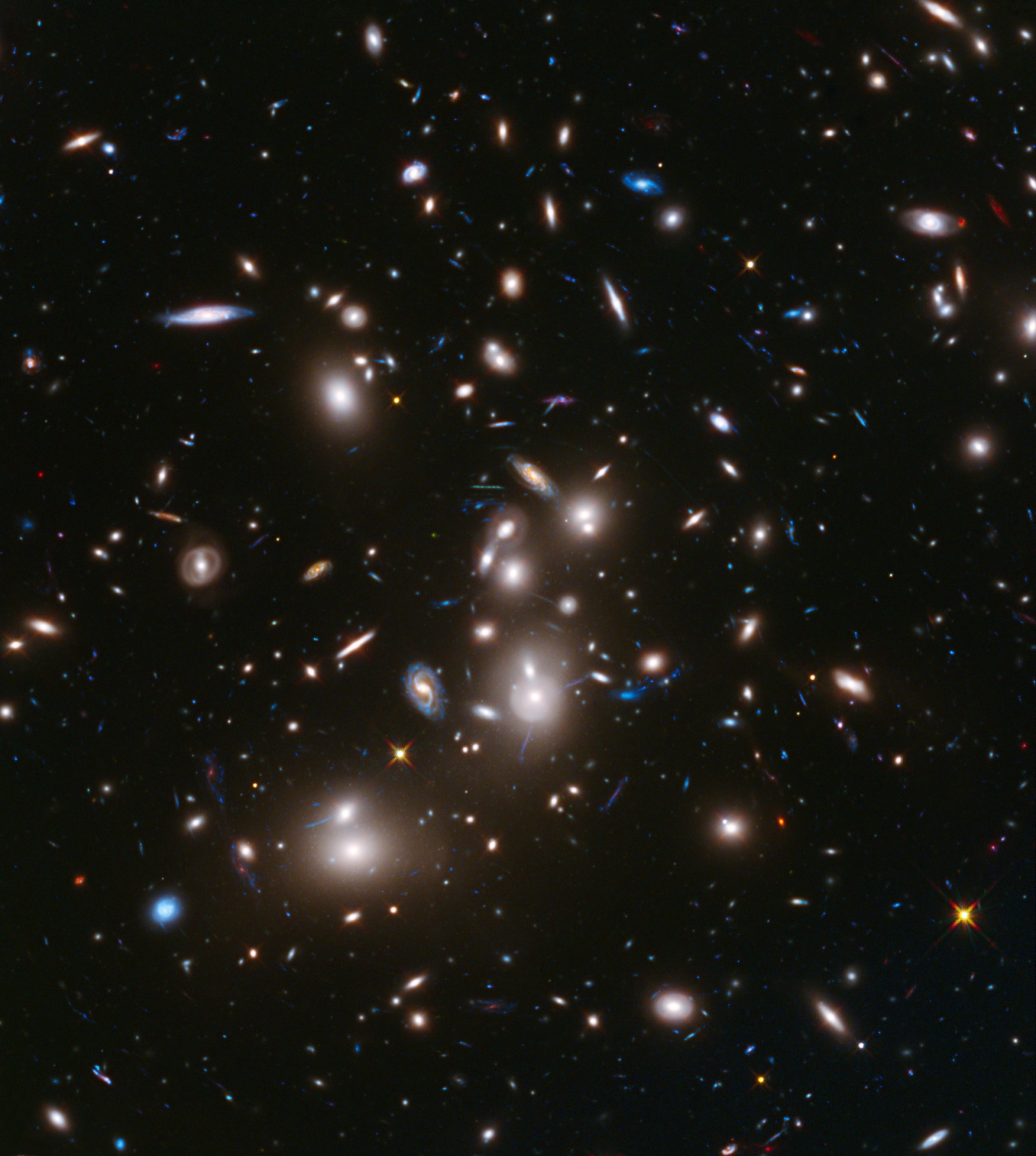

2014 год, Кластер Пандоры

25 лет с «Хабблом» - 37
2015 год, снимок к 25-летию телескопа — Небесные фейерверки

Функционирование «Хаббла» будет продолжаться настолько, насколько это возможно. Сейчас отремонтировать телескоп нет никакой технической возможности. Изначально планировалось вернуть телескоп с орбиты в грузовом отсеке шаттла и предоставить музею. Но челноки больше не летают, а существующие и планируемые космические корабли могут возвращать на Землю только экипаж и немного груза. Скорее всего, телескоп просто сгорит в верхних слоях атмосферы. Вероятно, НАСА как-то поможет пройти этому процессу над ненаселёнными участками поверхности нашей планеты.
