Всем привет!
У меня появился рабочий вариант слайдера PhotoSnail, чем и хотел поделиться.

Что такое PHOTOSNAIL?

PhotoSnail — это открытый проект системы автоматизированного перемещения съемочной камеры (Слайдер) с автоматическим отслеживанием объектов, для фото и видеосъемки. Также есть идея его использовать для создания неполного Фото 360.
Блок управления системы основан на Arduino и такой же как в открытом проекте PhotoPizza
PhotoSnail находится в стадии разработки и сейчас реализовано только перемещение платформы по направляющим с настраиваемыми параметрами. В настройках программы можно задавать общую длину передвижения съемочной камеры, количество кадров, направление, ускорение и паузу на съемку. Фотоаппарат подключается к блоку управления через синхрокабель и поддерживается любая модель камеры имеющая разъем для подключения проводного пульта для дистанционного управления.

ИНТЕРАКТИВНАЯ ИЛЛЮСТРАЦИЯ

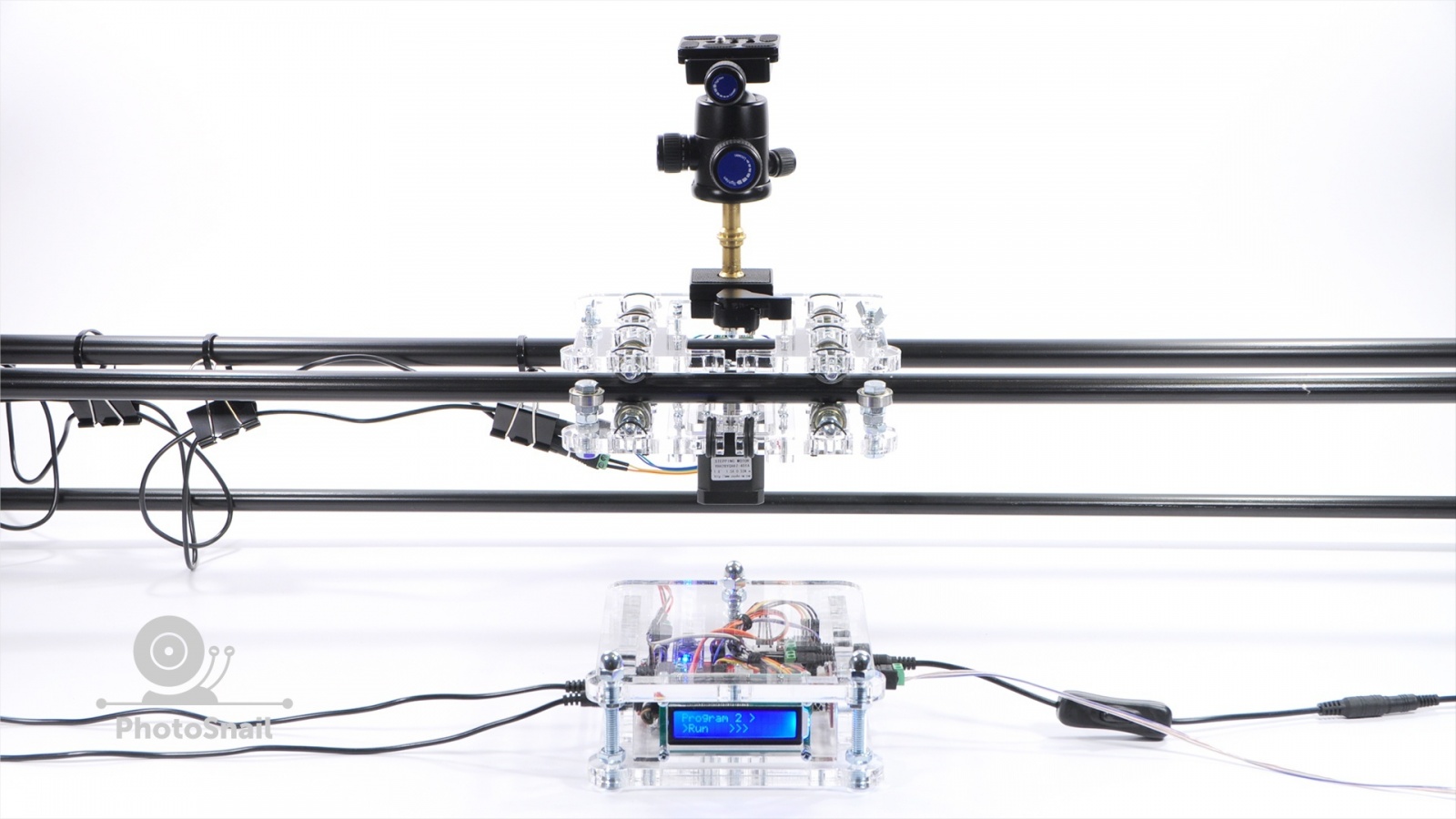

DIY моторизированный слайдер для съемки TimeLapse и видео - 2

ПРИМЕР ВИДЕОСЪЕМКИ С ПЕРЕМЕЩЕНИЕМ КАМЕРЫ
ПРИМЕР ФОТОСЪЕМКИ TIME-LAPSE С ПЕРЕМЕЩЕНИЕМ КАМЕРЫ

Примеры создан с применением аналогичных сладеров.
Собственные примеры опубликую в обновлении к этой статье.

ОСНОВНЫЕ ИДЕИ ПРОЕКТА

НИЗКАЯ СТОИМОСТЬ — моей целью было создать действительно доступное решение, которое было бы по карману многим фотолюбителям и бизнесу любого масштаба. В итоге, совокупная стоимость всех элементов существенно ниже любых, сопоставимых по характеристикам, аналогов.

ДОСТУПНОСТЬ КОМПОНЕНТОВ — я специально подобрал комплектующие так, чтобы у вас не возникло существенных проблем с их поиском и приобретением. Например, в проекте используются подшипники от роликовых коньков, которые вы можете найти в ближайшем спортивном магазине.

DIY моторизированный слайдер для съемки TimeLapse и видео - 3

ПРОСТОТА СБОРКИ — сборка конструкции не займет у вас много времени и не потребует специальных знаний или инструментов.
Электроника блока управления собирается без использования паяльника.

УНИВЕРСАЛЬНОСТЬ — я стараюсь создавать оборудование, элементы которого могут быть использованы для решения дополнительных задач.
К примеру, слайдер можно использовать как привод для передвижения штанги, в конце которой закреплена экшн-камера.
Такой способ перемещения можно использовать для решения творческих задач. Создавать полет камеры сквозь препятствия с эффектом Time-lapse или просто съемка видео.

DIY моторизированный слайдер для съемки TimeLapse и видео - 4

ИНТЕРАКТИВНАЯ ИЛЛЮСТРАЦИЯ

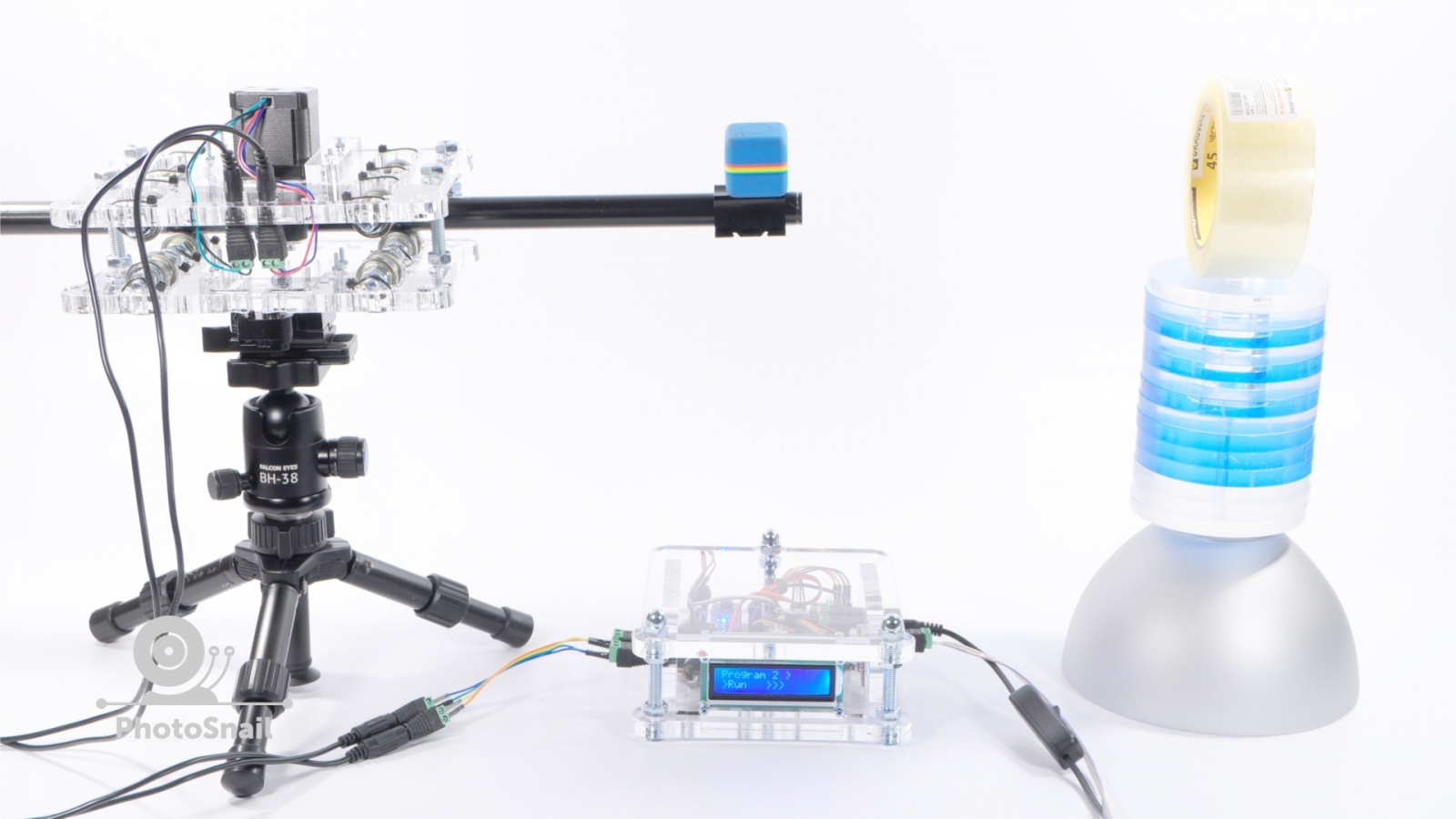

DIY моторизированный слайдер для съемки TimeLapse и видео - 5

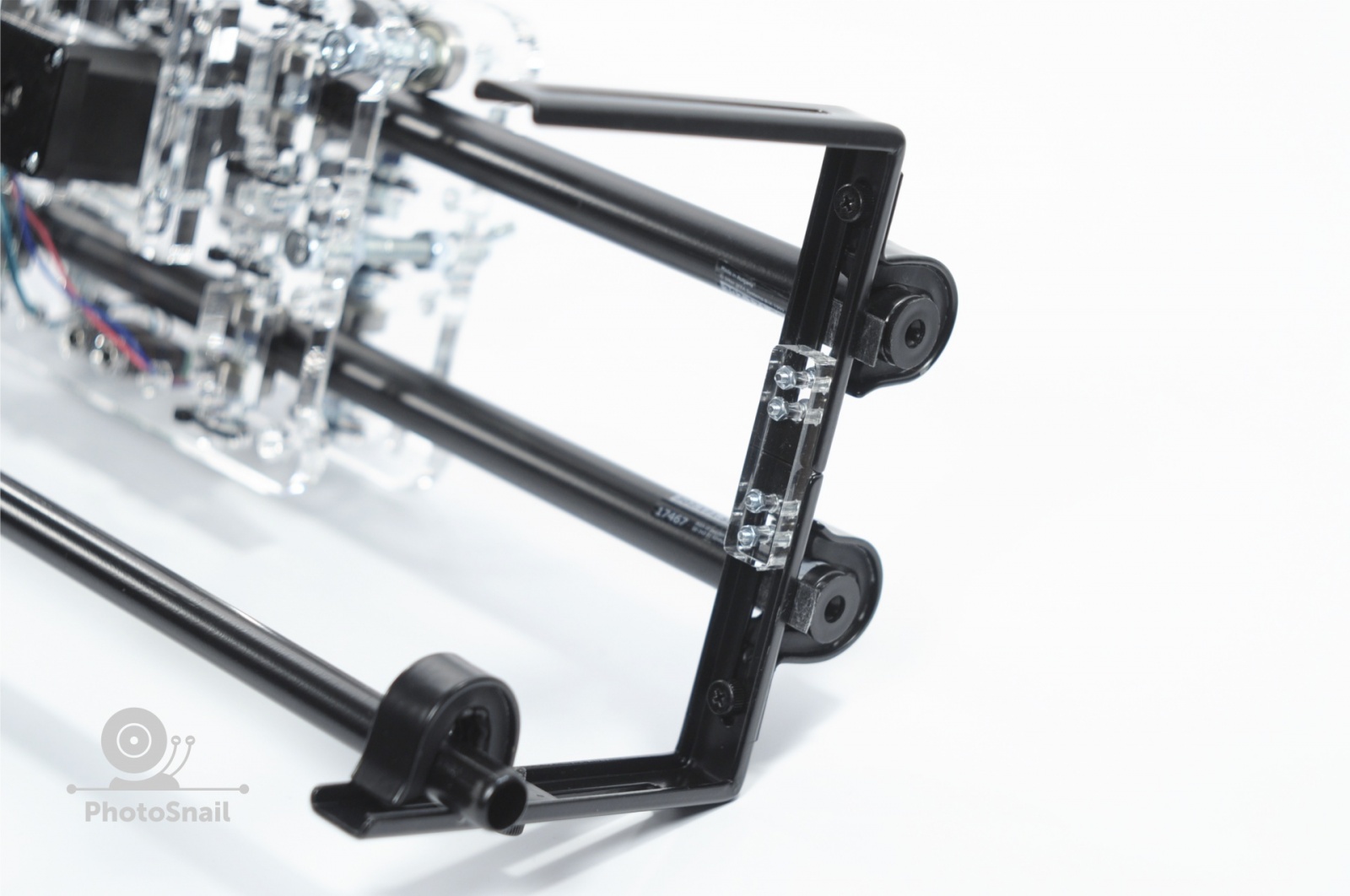

Слайдер не ограничен приводным ремнем и может передвигаться на длинные дистанции.
В качестве направляющих я использую карниз из ИКЕА, для крепления направляющих оттуда же набор для крепления карниза.
Карниз может состыковываться для увеличения длинны передвижения слайдера.

Слайдер может использоваться для стекинга.
Для повышения глубины резкости фотографии в макросъемке.
Делается несколько кадров предмета на разном расстоянии и потом эти кадры сшиваются в одну фотографию.

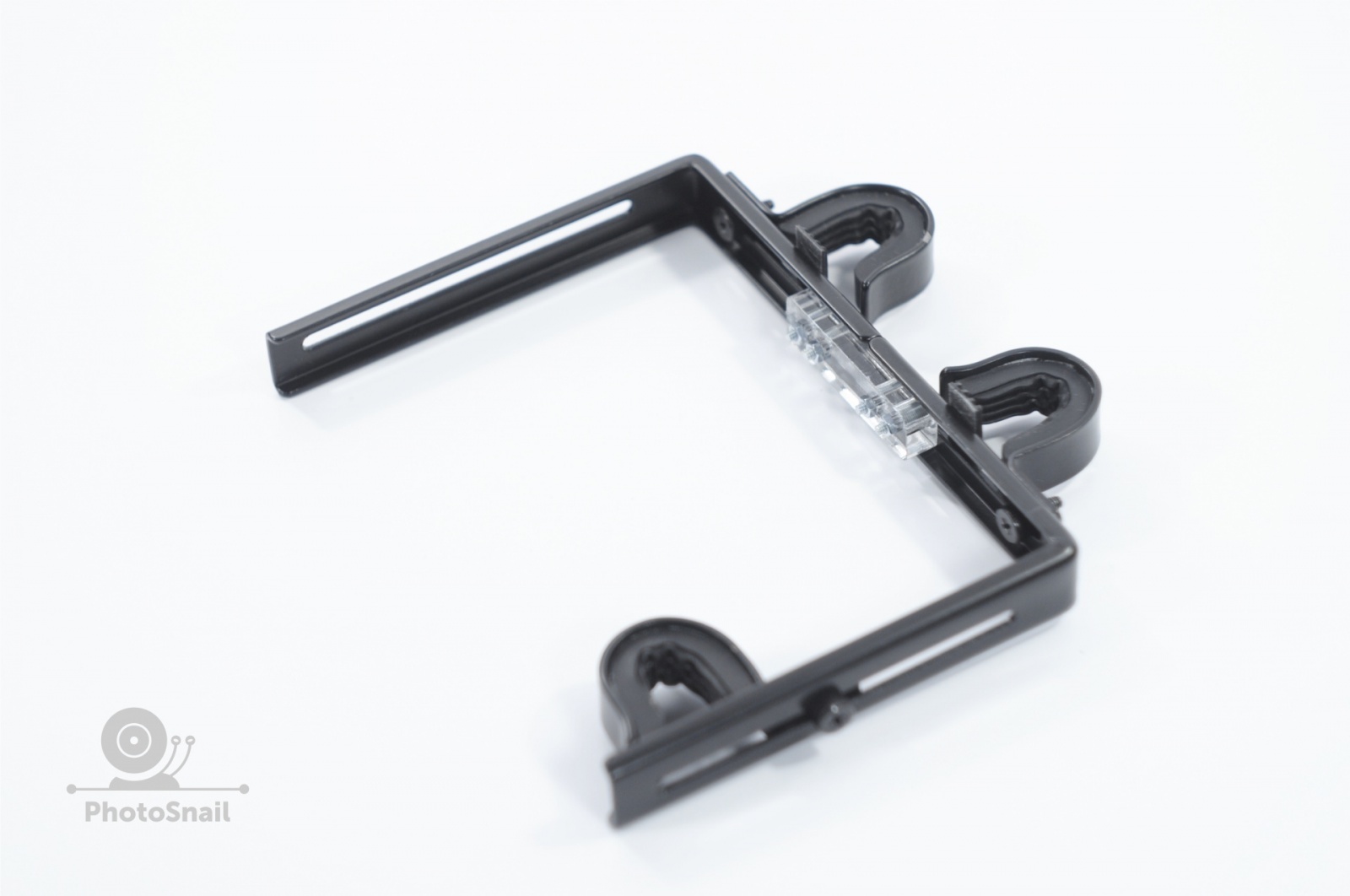

В процессе разработки новое крепление для направляющих.
Будет поддерживать круглые и квадратные в сечении направляющие, крепление к штативам.

DIY моторизированный слайдер для съемки TimeLapse и видео - 6

DIY моторизированный слайдер для съемки TimeLapse и видео - 7

КОНСТРУКЦИЯ

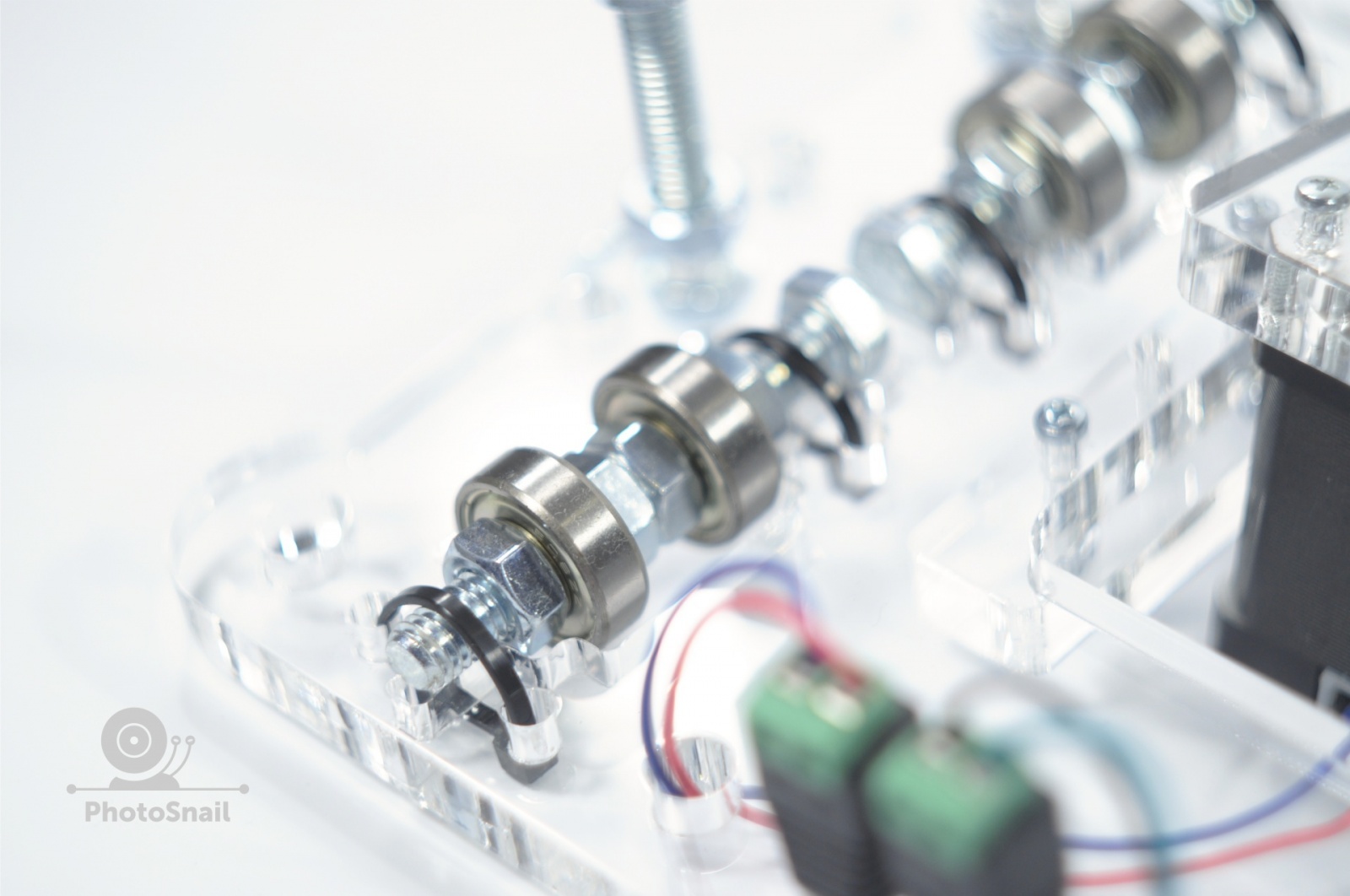

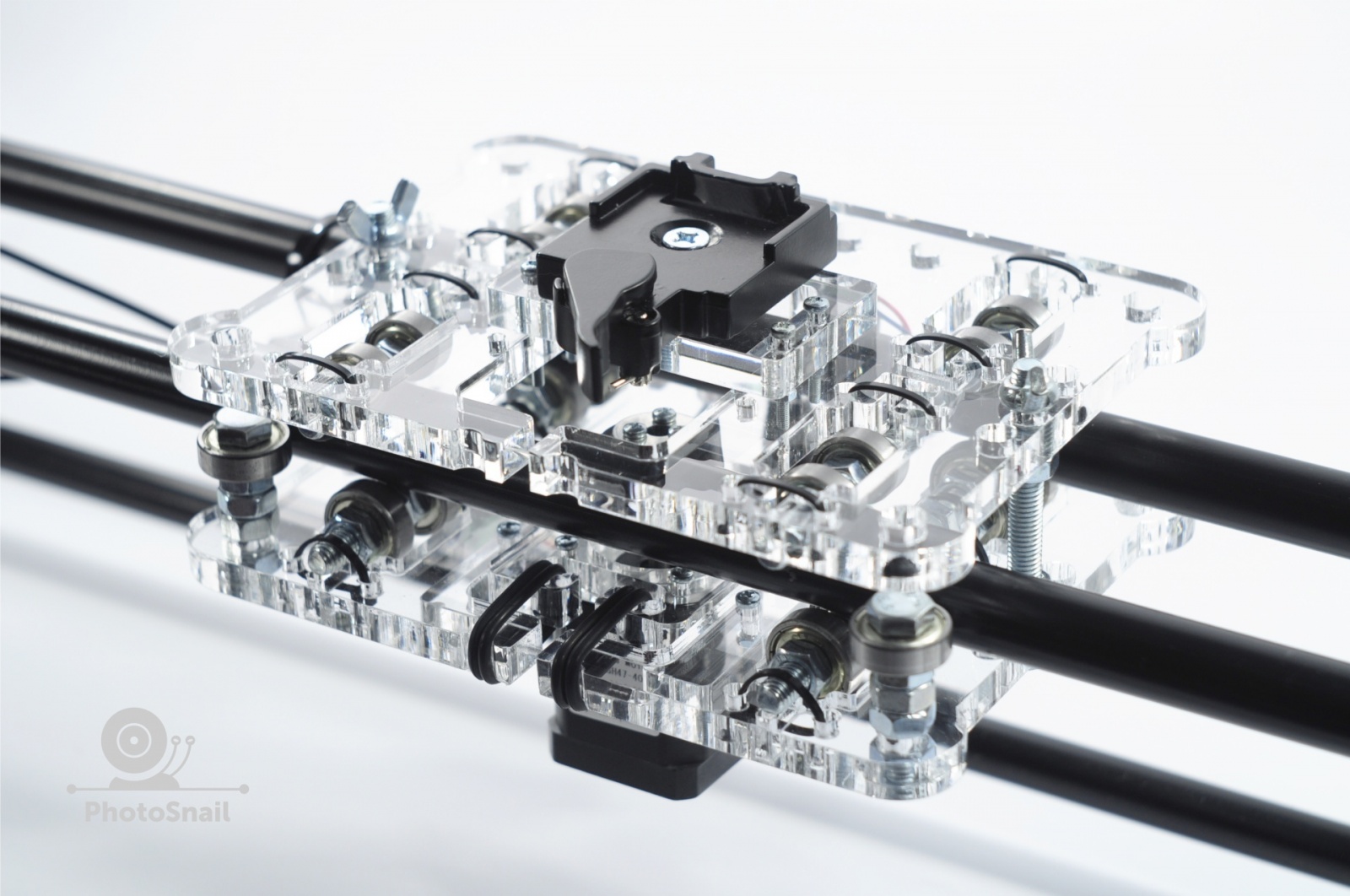

Слайдер состоит из двух площадок, которые стягиваются и зажимают направляющие между собой, опираясь на прижимные ролики.
Таким образом, слайдер сам выравнивает направляющие параллельно друг другу.
Направляющие можно подвешивать к деревьям, штативам и они будут располагаться параллельно.
Площадка может двигаться вверх ногами и боком, при этом нормально держать камеру.

DIY моторизированный слайдер для съемки TimeLapse и видео - 8

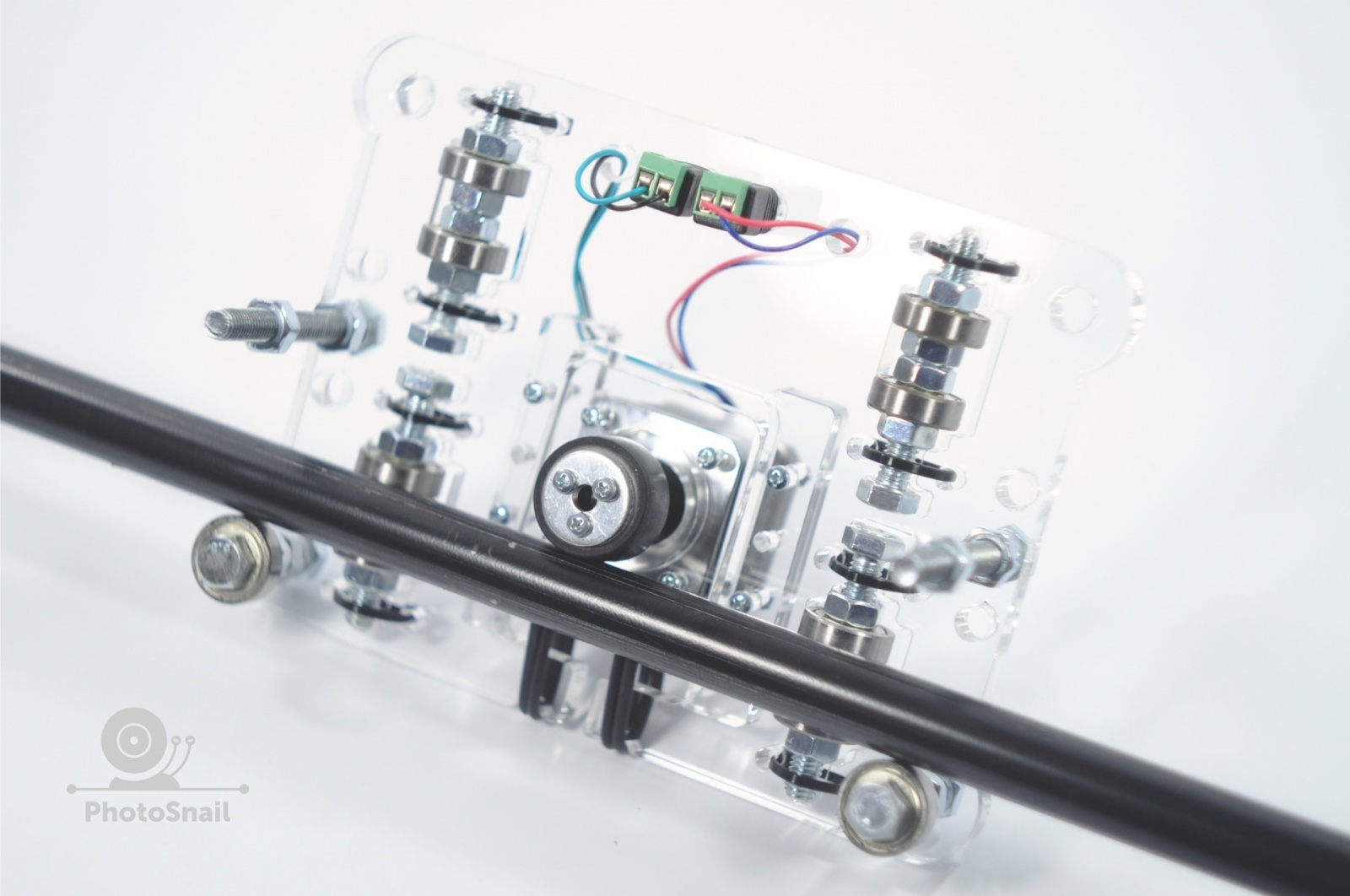

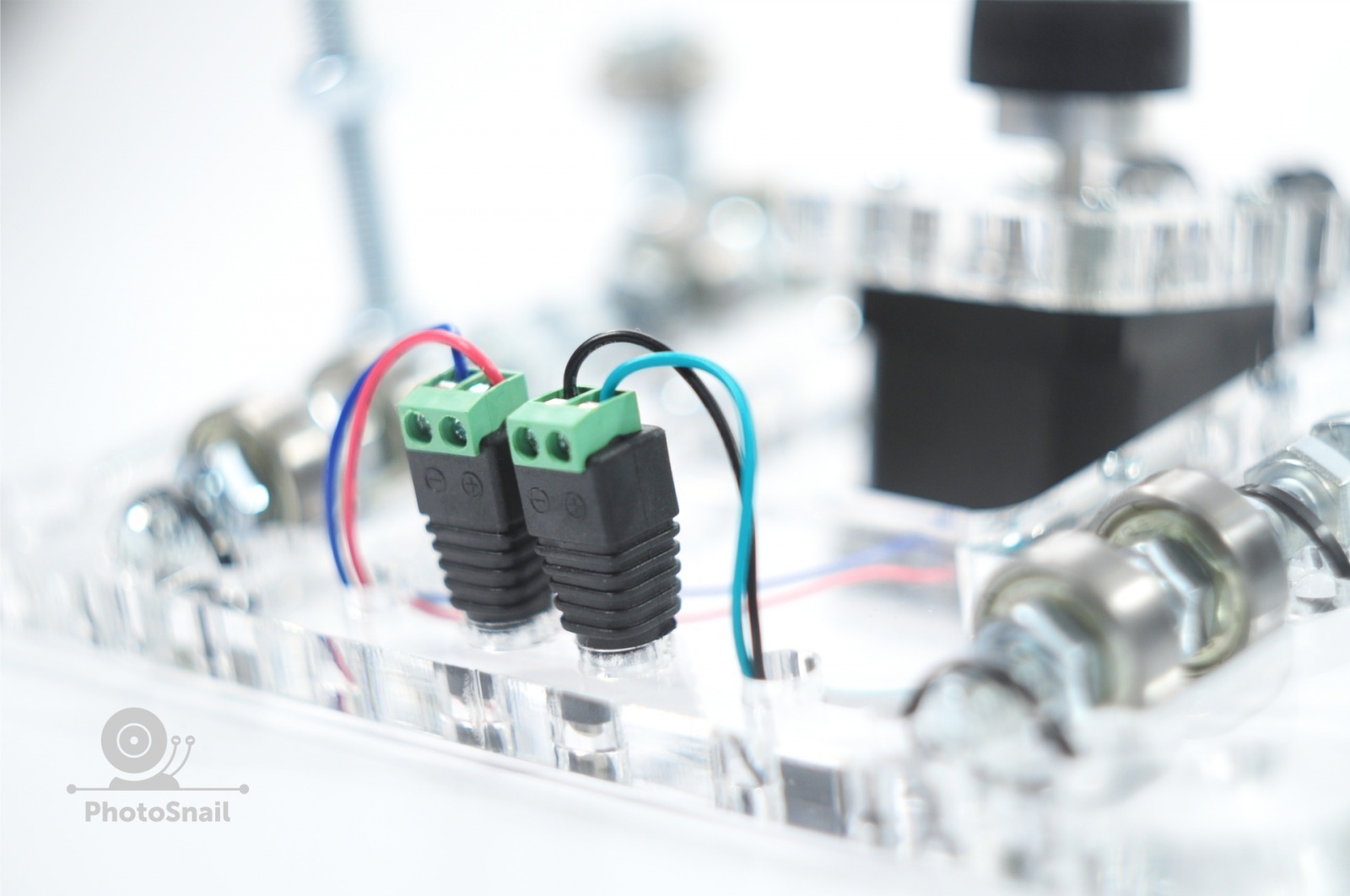

На нижней площадке установлены два разъема для подключения двигателя к блоку управления.

DIY моторизированный слайдер для съемки TimeLapse и видео - 9

Приводной ролик прижимается к одной из направляющих, проскальзывание при горизонтальном движении и небольших углах не наблюдается.
Также на вал двигателя можно одеть зубчатый ролик и использовать приводной ремень для движения площадки на больших углах крепления направляющих, также под углом 90 градусов.

DIY моторизированный слайдер для съемки TimeLapse и видео - 10

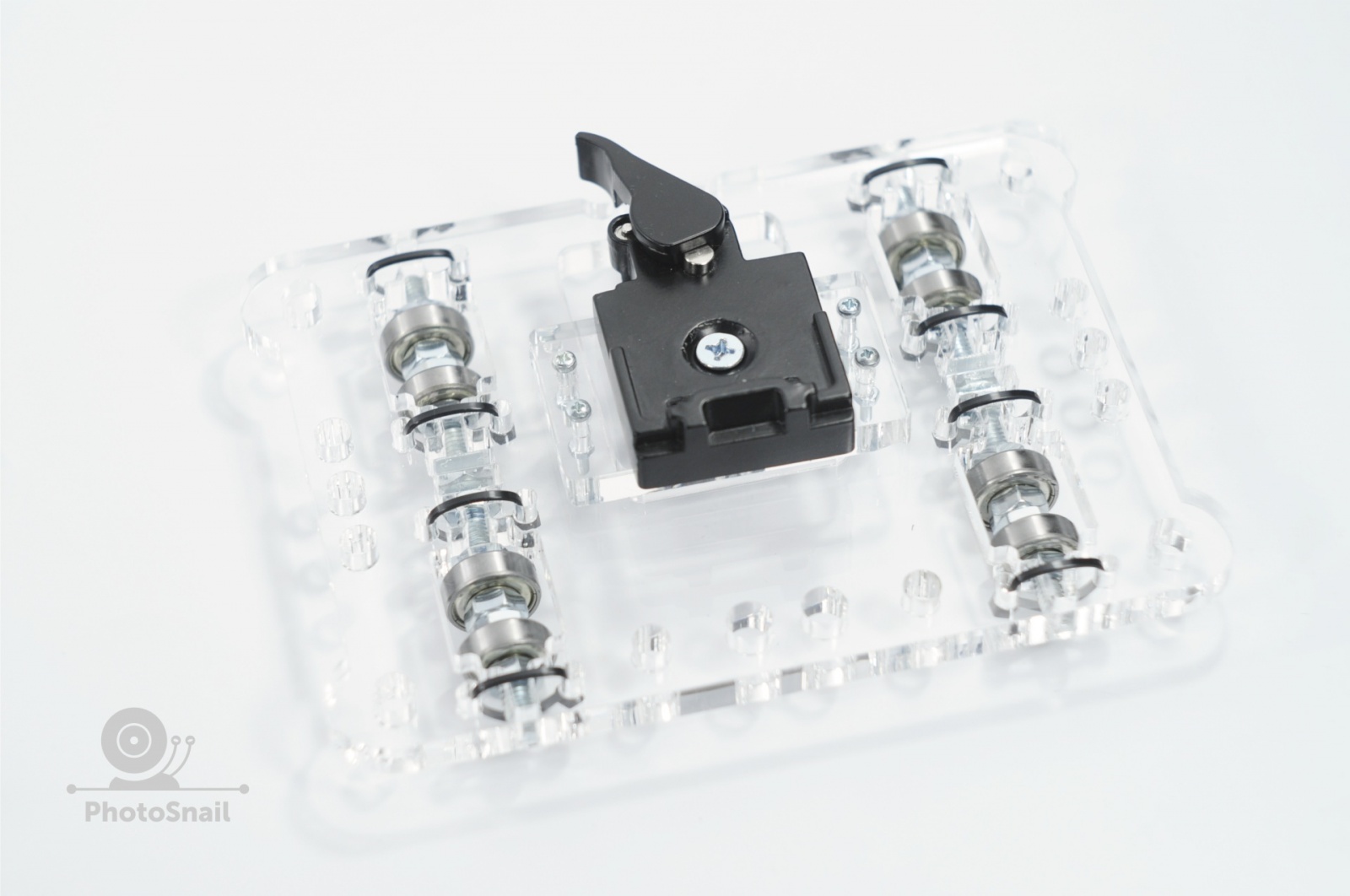

К верхней площадке крепится штативная головка или площадка для крепления фотоаппарата.

DIY моторизированный слайдер для съемки TimeLapse и видео - 11

DIY моторизированный слайдер для съемки TimeLapse и видео - 12

УПРАВЛЕНИЕ

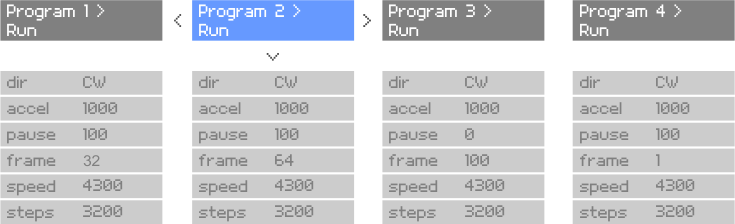

Карта меню блока управления

DIY моторизированный слайдер для съемки TimeLapse и видео - 13

Описание функций блока управления

Блок управления имеет 4 настраиваемые программы с одинаковым набором параметров. Программы можно настроить на разные условия съемки. Например, если Вы снимаете видео, нужно настроить программу на быстрое передвижение площадки. Для съемки TimeLapse, требуется настроить длинную паузу и количество кадров и т.п.

Значение параметров

Run — запуск программы
steps — устанавливается общее расстояние, которое должна проехать съемочная камера
При значении «0» включается бесконечный режим передвижения inf
speed — скорость передвижения
frame — количество кадров на общее расстояние передвижения камеры, указанное в параметре steps
pause — задержка после срабатывания реле (затвора фотоаппарата). Устанавливается в соответствии с выдержкой фотоаппарата (значение в миллисекундах)
При значении pause — none включается режим интервальной съемки без остановки съемочной камеры.
accel — ускорение после старта программы, плавный старт и остановка камеры
dir — направление передвижения, также меняется кнопкой на пульте

DIY моторизированный слайдер для съемки TimeLapse и видео - 14

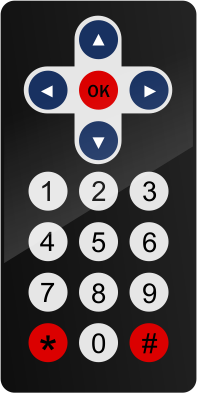

Значение кнопок на пульте

В режиме ожидания
Навигация в меню осуществляется с помощью кнопок со стрелками.
Вправо и влево выбирается программа, от 1 до 4. В каждой программе свои настройки параметров.
С помощью кнопок вверх и вниз выбираем параметр для редактирования.
Для запуска программы или для редактирования параметра нажимаем кнопку «OK». Эту же кнопку для сохранения отредактированного параметра.
Для ввода нового значения выбираем параметр и нажимаем кнопки с цифрами, кнопки вверх и вниз меняют значения пошагово или дают возможность выбрать значение из нескольких вариантов.
Кнопка "#" сбрасывает значение на «0»
Кнопка "*" меняет направление движения в режиме «Run»

В режиме работы программы
Кнопки со стрелками вверх и вниз пошагово меняют скорость движения камеры.
Кнопка «OK» останавливает программу (движение камеры)

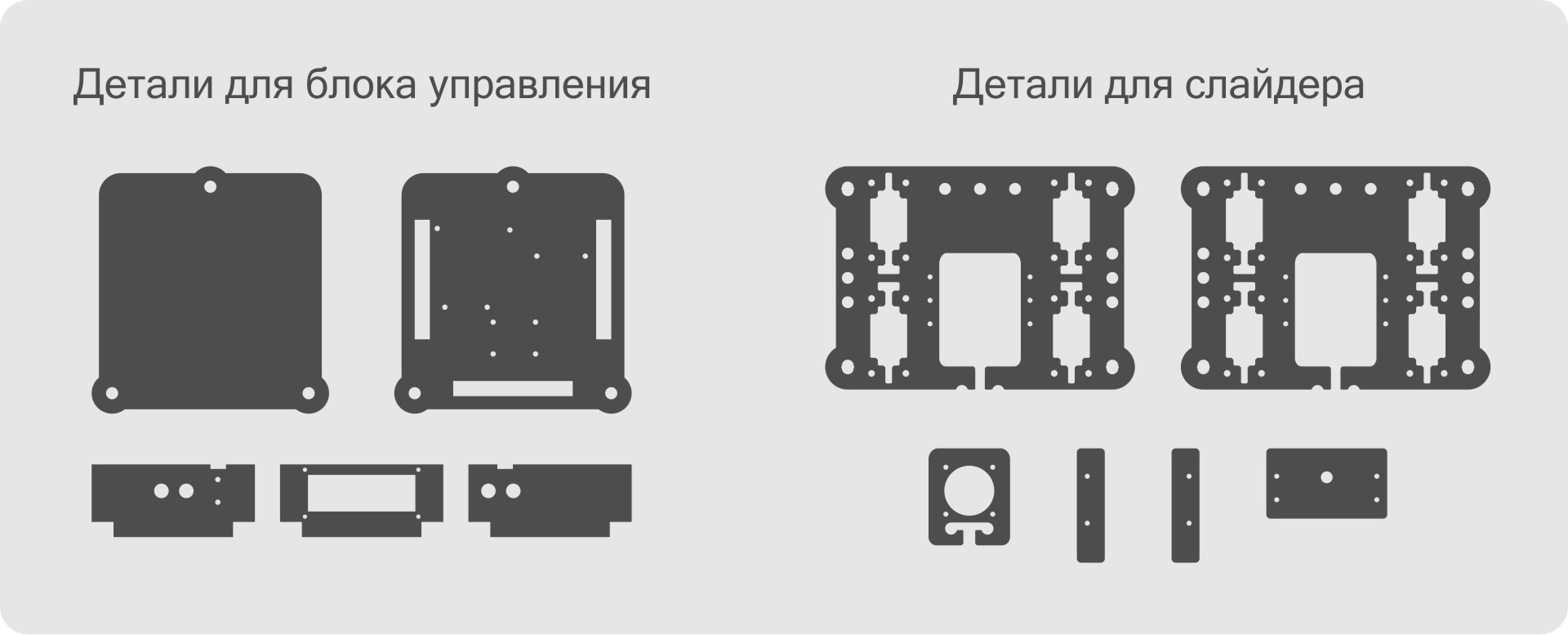

ФАЙЛЫ ДЛЯ ЛАЗЕРНОЙ РЕЗКИ

СКАЧАТЬ

В качестве материала можно использовать фанеру толщиной 10 мм.
Для примера можно посмотреть на поворотный столик PhotoPizza D340 Wood

DIY моторизированный слайдер для съемки TimeLapse и видео - 15

ФАЙЛЫ ДЛЯ ПРОШИВКИ ARDUINO

СКАЧАТЬ
Прошивка используется такая же, как и в проекте PhotoPizza.

СПИСОК КОМПОНЕНТОВ

КОМПОНЕНТЫ СЛАЙДЕРА
КОМПОНЕНТЫ БЛОКА УПРАВЛЕНИЯ И ДВИГАТЕЛЬ
ВНЕШНИЙ АККУМУЛЯТОР ДЛЯ АВТОНОМНОГО ПИТАНИЯ
Блок управления питается от 12 Вольт
