Я собирал 3D-принтер «3D-Старт» от Даджет, потом мне нужно было срочно уехать, а когда вернулся, застал кошку на месте преступления. Ведь понимает же, что лезть сюда нельзя, но любопытство берёт верх.

Модульный 3D-принтер «3D-Старт» как источник интереса 3D-кошки - 1

Я видел много разных 3D-принтеров на различных выставках и никогда бы не подумал, что самостоятельная печать на 3D-принтере может быть такой захватывающей. Когда мне предложили протестировать его, я конечно согласился. Компания Даджет разработала, выпускает и продаёт простой модульный 3D-принтер под названием «3D-Старт». Собери сам. Из готовых и настроенных модулей. Чувство, когда практически из ничего рождается вполне осязаемая вещь, трудно передать. И когда у меня получилось напечатать первую деталь, я был в полном восторге. Ранее уже выходил ещё один обзор этого 3D-принтера.

Модульный 3D-принтер «3D-Старт» как источник интереса 3D-кошки - 2

Полное кошачье блаженство — занять собой коробку с теплой и мягкой «пупыркой». В данном случае Глафира в коробке от 3D-Старта.

Модульный 3D-принтер «3D-Старт» как источник интереса 3D-кошки - 3

Этот принтер не является аналогом какой-либо китайской модели.

Он разработан в Москве и производится там же с помощью 3D-печати (да, да, практически «роботы создают роботов», точнее 3D-принтер печатает новые 3D-принтеры).

Модульный 3D-принтер «3D-Старт» как источник интереса 3D-кошки - 4

В качестве стола у «3D-Старт» используется стекло и он может работать только с пластиком PLA. Для пластика ABS нужен нагреваемый стол (который скоро можно будет докупить в виде опции). Вчера я узнал, для чего нужен нагрев стола. Дело в том, что пластик ABS имеет свойство уменьшатся в размерах приблизительно на 5% при остывании если стол не нагревается, деталь выгибается. Как я понял, пластик PLA для точной печати даже лучше — он жёстче, прочнее и позволяет точнее соблюсти размеры деталей.
Принтер продаётся в виде частично собранного конструктора.

Модульный 3D-принтер «3D-Старт» как источник интереса 3D-кошки - 5

Его нужно собрать из пяти деталей и правильно подключить провода. На сайте утверждается, что на это уйдёт полчаса. У меня ушло 40 минут на сборку и ещё минут 20 на подключение проводов. Глафира старалась помогать изо всех сил.

Модульный 3D-принтер «3D-Старт» как источник интереса 3D-кошки - 6

Принтер собран и готов к первому запуску.
Моя ошибка была в том, что я собирал его по прилагающейся инструкции. Оказалось, гораздо проще собирать принтер и подключать провода, смотря видеоинструкцию:

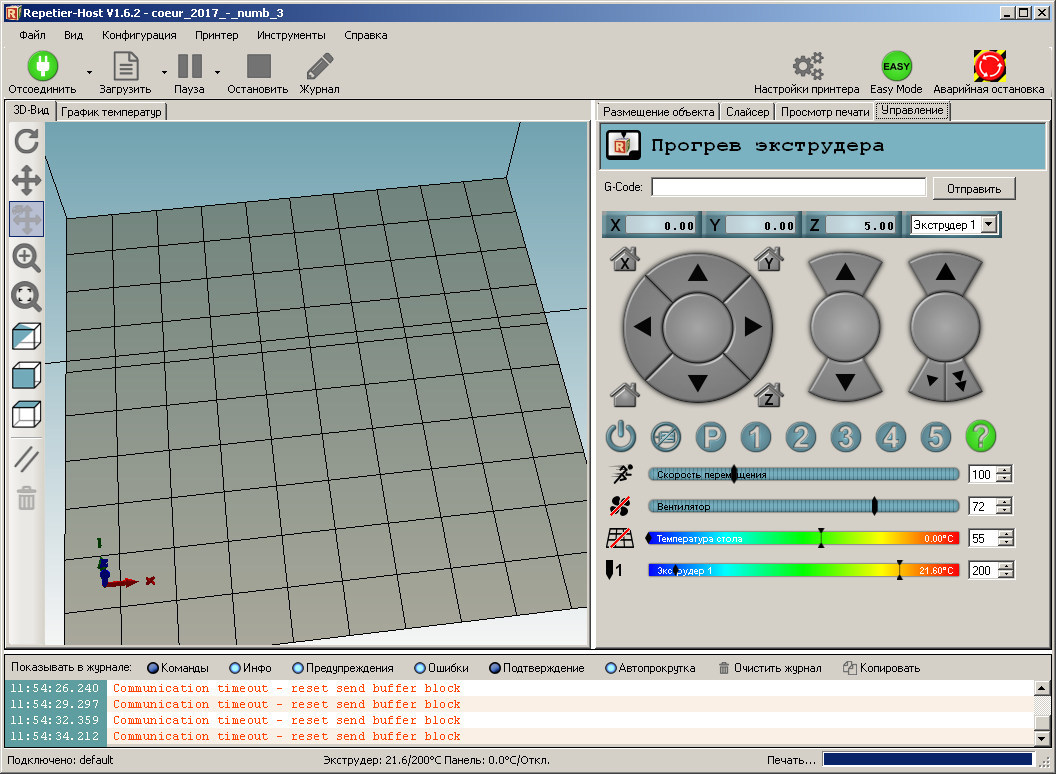

Дальше нужно скачать и поставить софт — Arduino и драйверы и программу Repetier-Host для управления принтером.

Модульный 3D-принтер «3D-Старт» как источник интереса 3D-кошки - 7

Первым делом нужно проверить нулевые позиции по осям X и Y, затем откалибровать нулевую позицию по вертикали (оси Z) и выровнять стол. Всё нужно делать аккуратно — если печатающая головка упрётся в стекло, оно может треснуть. К счастью, конструкция принтера не жёсткая и небольшую ошибку он выдерживает — штанга оси X просто немного изгибается. Стол выравнивается с помощью четырёх винтов — надо добиться, чтобы в нулевой позиции лист бумаги с трудом перемещался между соплом и столом в любой его точке.
Дальше нужно заправить пластиковую нить и настроить подачу, чтобы нить надёжно двигалась не проскальзывая.
Самая большая проблема 3D-печати — нанесение первого, самого нижнего слоя. Пластик должен ровно лечь на поверхность стола и прилипнуть к нему. К стеклу он прилипает плохо. Рекомендуют или намазать стекло клеем-карандашом или наклеить на него специальную плёнку. Лист А4 такой плёнки входит в комплект принтера. Плёнки хватает на долго, но всё же она изнашивается, поэтому я пока наклеил небольшой квадрат по центру стекла, чтобы потом наклеить остаток плёнки на всё стекло.

Модульный 3D-принтер «3D-Старт» как источник интереса 3D-кошки - 8

Перед первой печатью необходимо загрузить профиль принтера, который можно скачать с сайта Даджет, в слайсер — компонент программы печати, который формирует алгоритм движения головки принтера.

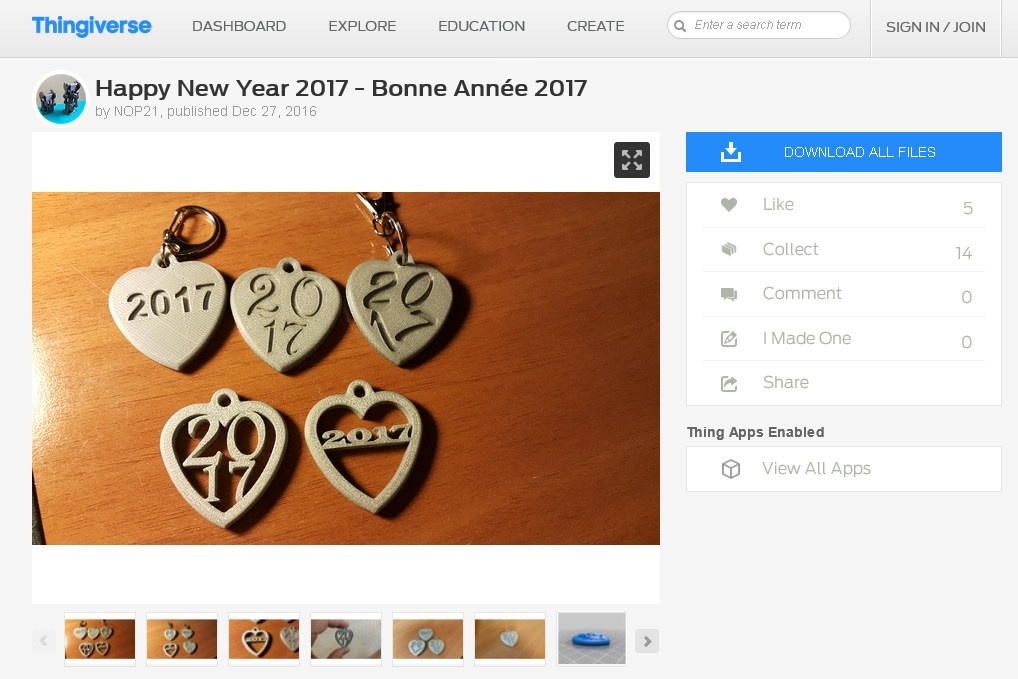

На сайте есть уже почти 700 тысяч загруженных пользователями моделей для печати на 3D-принтерах. Для начала, я скачал оттуда модели новогодних брелков.

Модульный 3D-принтер «3D-Старт» как источник интереса 3D-кошки - 9

Открываем модель в Repetier и запускаем слайсинг.

Модульный 3D-принтер «3D-Старт» как источник интереса 3D-кошки - 10

Программа показывает, что деталь будет печататься 27 минут, в ней будет 25 слоёв и для её изготовления потребуется 1.4 метра пластика.

Модульный 3D-принтер «3D-Старт» как источник интереса 3D-кошки - 11

Запускаем печать.

Вот, что получилось.

Модульный 3D-принтер «3D-Старт» как источник интереса 3D-кошки - 12

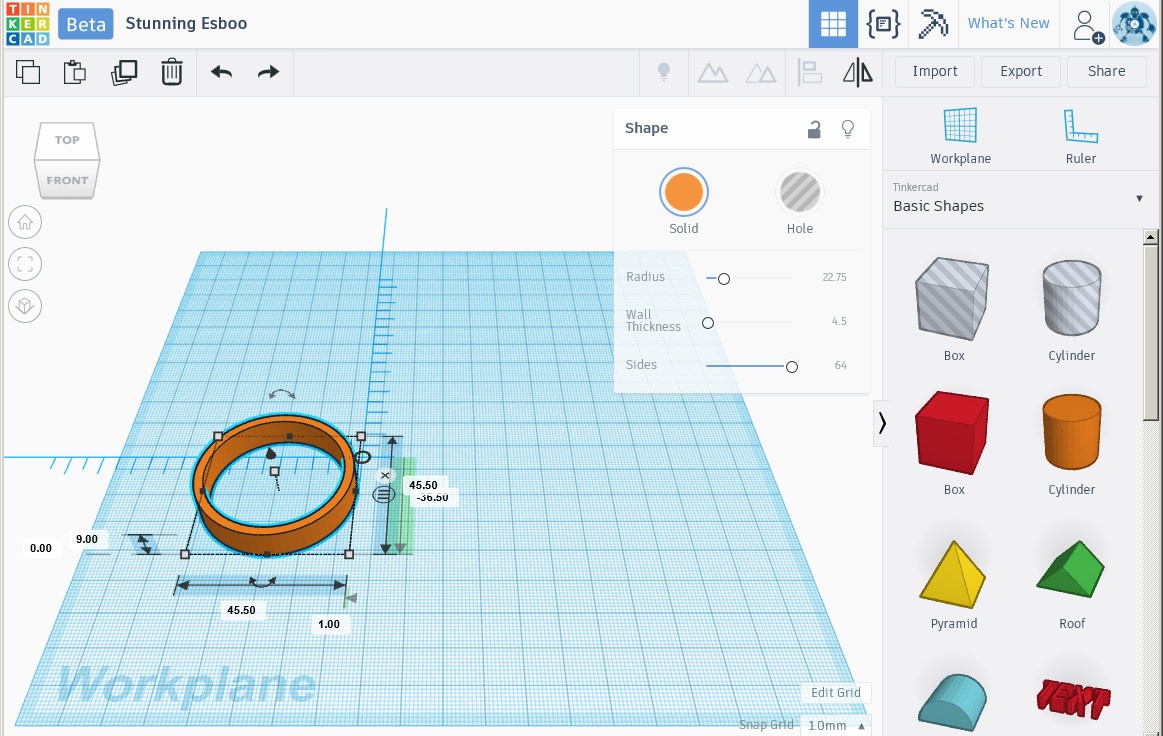

Многие владельцы 3D-принтеров печатают только готовые модели, но мне принтер нужен для того, чтобы печатать детали для своих самоделок. Первым делом я решил напечатать уплотнительное кольцо для системы вентиляции. Модели можно создавать во множестве редакторов, но проще всего в онлайн-редакторе www.tinkercad.com. Всего за несколько минут я разобрался, как создать в нём трубу нужного диаметра с нужной толщиной стенок.

Модульный 3D-принтер «3D-Старт» как источник интереса 3D-кошки - 13

Полученная модель сохраняется и загружается в программу печати. Через 26 минут я получил готовую деталь.

Модульный 3D-принтер «3D-Старт» как источник интереса 3D-кошки - 14

К сожалению, её размеры оказались не очень точны. Я задавал диаметр 45,5 мм. Получилось 45,0-45,3 мм. Толщина стенки должна была быть 2.25 мм, получилось 2,43-2,57 мм, из-за этого внутренний диаметр получился около 40.3 мм, а мне требовалось 41 мм. Придётся вводить коррекцию и делать детали нужного размера методом проб.

3D-Старт имеет сопло 0.3 мм и позволяет создавать детали, размером до 165x155x80 мм. Несмотря на простоту конструкции и отсутствие жёсткости, он способен печатать детали, не уступающие по качеству деталям, напечатанным на дорогих профессиональных 3D-принтерах. В ближайшее время к принтеру 3D-старт начнут продаваться дополнительные модули — горячий стол для ABS-пластика, рама, увеличивающая жёсткость конструкции.

Модульный 3D-принтер «3D-Старт» как источник интереса 3D-кошки - 15

Огромным плюсом этого принтера является наличие техподдержки. С вопросами (а они возникнут обязательно) можно обратиться непосредственно к разаработчикам, кроме того любую сломавшуюся деталь можно заказать отдельно. При покупке китайского 3D-принтера, пользователь остаётся с ним один-на-один и при любых проблемах никто не поможет, да и большинство деталей при поломке купить не получится.

3D-принтер «3D-Старт» стоит 20900 руб. Килограммовая катушка пластика PLA стоит 1600 руб. Она не входит в начальный комплект и приобретается отдельно. Длина пластика составляет 332 м.
По промокоду GEEKT-3D можно получить скидку 10% на принтер, который можно купить по ссылке.
Вчера я открыл для себя удивительный мир 3D-печати. Уже в первый день работы с принтером я смог создать нужную мне деталь. Чувствую, что с помощью этого принтера я буду делать много всего полезного и наверняка ещё не раз расскажу, что я на нём печатаю и как это использую.

Автор Алексей Надёжин, г. Москва
