Как работает FIFO

в 22:50, , рубрики: fifo, fpga, open source, vhdl, xilinx

FIFO это один из ключевых элементов цифровой техники. Это память типа «первым вошёл-первым ушёл» (first input – first output). Меня как разработчика ПЛИС FIFO окружают повсюду. Собственно я только и делаю что беру данные из одного FIFO и перекладываю в другое. Но как оно работает? В современных САПР конечно уже есть готовые элементы, у Altera есть замечательные мегафункции. У Xilinx есть Core Generator. Но что делать если что-то не устраивает в стандартных решениях? Ответ один – разобраться и написать самому.

В интернете существует большое количество статей про FIFO, и когда то мне попалась очень хорошая и толковая статья. К сожалению, сейчас я её не нашёл. Далее – мой личный опыт по созданию и применению компонента FIFO. Готовый элемент находится на Github в проекте fpga_components: github.com/dsmv/fpga_components
Свой компонент потребовался по нескольким причинам:

  1. FIFO XIlinx не умеет работать в режиме ретрансмита – это главная причина
  2. FIFO Xilinx требует создания компонента с заданными параметрами – у нас развелось слишком много разных компонентов.
  3. FIFO Xilinx содержит ошибку – если приходит сигнал сброса одновременно с сигналом записи данных, то в FIFO застревает одно слово. Это мы конечно обошли, но всё равно неприятно.

Итак, что такое FIFO. В общем случае это двухпортовая память, два счётчика адреса и два автомата – для чтения и записи данных.

Как работает FIFO - 1

Одно из главных применений FIFO это перевод данных с одной тактовой частоты на другую. Этим определяется такая схема. При одной тактовой частоте на запись и чтение автоматы можно упростить.
Давайте рассмотрим внешние порты компонента FIFO:

cl_fifo_m12

component cl_fifo_m12 is
	generic(
		FIFO_WIDTH : in integer:=64;    -- ширина FIFO
		FIFO_SIZE    : in integer:=4096; -- размер FIFO
		FIFO_PAF	     : in integer:=16;    -- уровень срабатывания флага PAF
		FIFO_PAE	     : in integer:=544   -- уровень срабатывания флага PAE
	);
	 port(
	 	-- сброс
		 reset_p       : in std_logic; -- 1 - сброс

	 	-- запись
		 clk_wr        : in std_logic;  -- тактовая частота
		 data_in       : in std_logic_vector( FIFO_WIDTH-1 downto 0 ); -- данные
		 data_en      : in std_logic; -- 1 - запись в fifo
		 flag_wr       : out bl_fifo_flag; 	-- флаги fifo, синхронно с clk_wr
		 cnt_wr        : out std_logic_vector( 15 downto 0 ); -- счётчик слов

		 -- чтение
		 clk_rd         : in std_logic;  -- тактовая частота
		 data_out     : out std_logic_vector( FIFO_WIDTH-1 downto 0 );   -- данные

		 data_rd       : in std_logic:='0'; -- 1 - чтение из fifo, данные на втором такте
		 flag_rd        : out bl_fifo_flag;  -- флаги fifo, синхронно с clk_rd
		 cnt_rd         : out std_logic_vector( 15 downto 0 ); -- счётчик слов


		 rt    : in std_logic:='0'; -- 1 - переход на начало в произвольный момент
		 rt_mode : in std_logic:='0' -- 1 - переход на начало после чтения всего содержимого FIFO

	    );
end component;

Настройка компонента:

  • FIFO_WIDTH – ширина FIFO, может быть любая.
  • FIFO_SIZE – число слов в FIFO, это степень двойки, от 64 до 65536. Если нужен больший размер то надо делать составное FIFO.
  • FIFO_PAF – уровень срабатывания флага почти полного FIFO.
  • FIFO_PAE – уровень срабатывания флага почти пустого FIFO, о флагах будет дальше.

Названия портов вполне очевидные, несколько комментариев по флагам:
Флаги FIFO передаются типом bl_fifo_flag; Определение типа:

type bl_fifo_flag is record
	ef		: std_logic; 	-- 0 - FIFO пустое
	pae		: std_logic;	-- 0 - FIFO почти пустое
	hf		: std_logic;	-- 0 - FIFO заполнено наполовину
	paf		: std_logic;	-- 0 - FIFO почти полное
	ff		: std_logic;	-- 0 - FIFO полное
	ovr		: std_logic;	-- 1 - запись в полное FIFO
	und		: std_logic;	-- 1 - чтение из пустого FIFO
end record;

Обратите внимание, используется отрицательная логика. Узнали? Да, я ещё из тех динозавров кто работал с TTL на сериях 155, 533, 1533 и отдельными микросхемами FIFO. Так что эти флаги мне привычны, они были сделаны много лет назад и до сих пор используются.
Флаг ef – сигнализирует что FIFO пустое. Если ef=1, то из FIFO можно прочитать одно слово.
Флаг pae – сигнализирует, что FIFO почти пустое. На сколько почти определяет параметр FIFO_PAE. Если pae=1, то из FIFO можно прочитать не более чем FIFO_PAE слов.
Флаг hf – сигнализирует что FIFO заполнено наполовину.
Флаг paf – сигнализирует, что FIFO почти полное. На сколько почти определяет параметр FIFO_PAF. Если paf=1, то в FIFO можно записать не более чем FIFO_PAF слов
Флаг ff – FIFO полное. Если ff=0, то в FIFO записывать нельзя.
Флаг ovr – переполнение. Если ovr=1, то это значит что произошла запись в полное FIFO
Флаг und – underflow. Если und=1, то это значит что произошло чтение из пустого FIFO.

Вполне очевидно, что при записи в FIFO мы должны записать слово в двухпортовую память и увеличить счётчик записи. Или сначала увеличить, а потом записать. А при операции чтения надо зафиксировать данные на выходе и увеличить счётчик чтения. А вот дальше требуется решить следующие вопросы:

  1. Как определить что FIFO полное или не полное, т.е. можно ли в него записывать ?
  2. Как определить что FIFO пустое или не пустое? Т.е. можно ли из него читать ?
  3. Как правильно сформировать флаги PAE, PAF, HF ?
  4. Что такое число слов в FIFO ?

Вполне очевидно, что ответы на все эти вопросы в анализе счётчиков адреса для записи и чтения. Но эти счётчики работают на разных частотах. Вот здесь начинаются различия в реализациях. Я применил симметричную схему передачи значений счётчиков на другой тактовый домен. В результате получилось, что каждый из автоматов чтения и записи имеет значение своего счётчика и задержанное значение другого счётчика. Из этих значений автоматы формируют свои флаги и значение количества слов в FIFO. Это можно представить на структурной схеме:

Как работает FIFO - 2

Надо ясно понимать, что узел перетактирования (в проекте это компонент ctrl_retack_counter_m12) передаёт данные с задержкой на несколько тактов. Поэтому состояния FIFO также изменяются с задержкой. Например, если FIFO пустое и него записано одно слово, то флаг ef=1 появится с некоторой задержкой. Это же относится к выходам количества слов в FIFO. Например, если в пустое FIFO будет записано 16 слов, то в процессе записи выход cnt_wr будет принимать значения 0,1,2,3, … 16 (это если не производится чтение из FIFO), а вот выход cnt_rd будет принимать значения например такие: 0, 5, 8, 12, 16. Точный порядок будет зависеть от соотношения частот и не может быть предсказан. Это принципиальное свойство FIFO которое работает на разных частотах. Хотя в зависимости от схемы синхронизации могут быть различные нюансы.
Определение пустого и полного FIFO производится на анализе счётчиков адресов. Причём у меня есть два адреса для записи (текущий и следующий) и два адреса для чтения, также текущий и следующий. В компоненте cl_fifo_control_m12 это сигналы w_adr, w_next_adr и r_adr, r_next_adr; Соотношение адресов в различных состояниях представлено на рисунках ниже.
В исходном состоянии w_adr=0, r_adr=0, w_next_adr=1, r_next_adr=1. Если w_adr=r_adr, то FIFO пустое.

Как работает FIFO - 3

При записи слово данных записывается по адресу w_adr и адрес записи увеличивается.

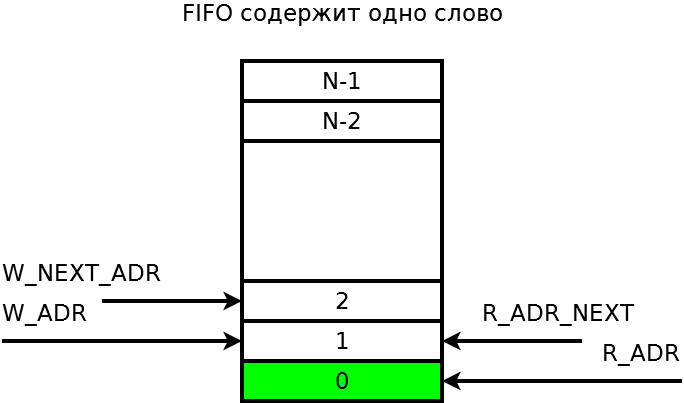

Как работает FIFO - 4

Через несколько таков значение w_adr будет передано в w_adr_to_rd (перейдёт в тактовый домен clk_rd) и по факту не совпадения r_adr и w_adr_to_rd будет установлен флаг ef=1, т.е. из FIFO можно будет считать слово данных. Однако одно слово это мало, для получения высокой скорости передачи надо работать с блоком данных. И здесь требуется использовать флаг PAE. Когда в FIFO будет записано FIFO_PAE слов, будет установлен флаг pae=1 и можно будет прочитать сразу блок данных. Это основной режим работы с DMA каналом.
Если скорость записи больше чем скорость чтения, то адрес записи догонит адрес чтения:

Как работает FIFO - 5

В этом случае w_next_adr будет равен r_adr, а точнее r_adr_to_wr (мы можем сравнивать только значения на своём тактовом домене). Это означает, что FIFO полное и записывать дальше нельзя, что бы не испортить уже записанные данные. Надо отметить, что для подключения АЦП это обычная ситуация. У нас такой режим называется однократный сбор через FIFO. В этом режиме АЦП записывает данные на большой скорости в FIFO, а медленный процессор эти данные считывает. При этом мы знаем, что действительными будет только блок данных который соответствует размеру FIFO. Обычно на этот размер как раз и программируется канал DMA. После чтения данных FIFO сбрасывается и всё повторяется снова. Вот в этом режиме принципиально важно, что бы запись в полное FIFO не портила предыдущие данные.
Если требуется записывать данные блоками, то надо использовать флаг PAF. Если paf=1, то в FIFO можно записать FIFO_PAF слов.
Значения флагов PAE и PAF надо выбирать из требований DMA контроллера к которому подключено FIFO. Например, для PCI Express у нас используется блок данных размером 4 кБ. Это 256 слов по 128 разрядов. Размер флага PAE я устанавливаю в 272. Т.е. чуть больше чем 256. Это я делаю намеренно, что бы не допускать опустошения FIFO. Ну не доверяю я схемам формирования флагов.
А как производится определение количества слов в FIFO? Всё достаточно просто – из адреса записи надо вычесть адрес чтения. Адрес кратен степени 2, поэтому вычитание будет идти по модулю 2^N; Поскольку у нас есть две пары адресов, то у нас получится и два значения количества слов в одном FIFO (может это как то связано с квантовой механикой?).
Значения флагов PAE и HF (по чтению) формируются из r_cnt. Значения PAF и HF(по записи) формируются из w_cnt.

Основной причиной, по которой пришлось разрабатывать свой компонент FIFO, является потребность в реализации циклического режима для работы на ЦАП. В этом режиме производится запись блока данных, он может быть любого размера, разумеется не превышая размера FIFO. А затем начинается чтение, причём после выдачи последнего записанного слова сразу происходит переход на первое слово. Это позволяет подключить медленный процессор к быстрому ЦАП. Компонент FIFO имеет два входа для циклического режима. rt_mode=1 означает, что после выдачи последнего записанного слова надо перейти на нулевой адрес.
А вот вход rt нужен немного для другого. Наличие rt=1 позволяет перевести FIFO на нулевой адрес в произвольный момент времени. Иногда это у нас тоже используется.
В проекте fpga_components представлены два FIFO:

  • cl_fifo_x64_v7
  • cl_fifo_m12

cl_fifo_x64_v7 разработан и опубликован достаточно давно. Также он давно используется и доказал свою работоспособность. Он в качестве двухпортовой памяти использует компонент сформированный Core Generator. Для разных размеров FIFO требуются свои компоненты, например в каталоге fpga_componentssrcfifofifo_v7coregen находятся четыре компонента

  • ctrl_dpram512x64_v7
  • ctrl_dpram1024x64_v7
  • ctrl_dpram8192x64_v7
  • ctrl_dpram32768x64_v7

И это всё только для шины с шириной 64 разряда. Для других шин и других размеров требуются свои компоненты. Мы их потихоньку делали и к настоящему моменту у нас есть большая куча, с которой работать уже неудобно. Александр Капитанов ( capitanov ) обратил на это внимание и предложил элегантное решение — сделать полностью синтезируемое FIFO. Он это реализовал в своём проекте: github.com/capitanov/adc_configurator Компонент: ctrl_fifo_config
Основная идея в том, что бы применить вот такую конструкцию VHDL:

type RAM is array (integer range <>) of std_logic_vector(DATA_WIDTH-1 downto 0);
signal Mem : RAM (0 to DATA_DEPTH-1);

Это конструкция будет синтезирована в двухпортовую память.
Идея красивая и в результате доработки cl_fifo_x64_v7 получилось FIFO cl_fifo_m12

Недостаточно написать FIFO, надо ещё проверить его работу. Для проверки используется подход принятый при разработке PROTEQ, о котором можно прочитать в моей предыдущей статье.
Существует компонент tb_00 который имеет настраиваемые параметры.

tb_00

component tb_00 is
	generic(
		max_time		: in time:=100 us;			-- максимальное время теста
		period_wr		: in time;	 	-- период частоты записи
		period_rd		: in time;		-- период частоты чтения
		fifo_size		: in integer;	-- размер FIFO
		FIFO_PAF		: in integer;	-- уровень срабатывания флага PAF
		FIFO_PAE		: in integer;	-- уровень срабатывания флага PAE
		max_fifo0_pkg	: in integer	-- число пакетов для приёма

	);
end component;

Он позволяет проверить прохождение потока данных через FIFO при различных соотношениях тактовых частот и уровнях срабатывания флагов PAE и PAF.
Также существуют компоненты тестовых случаев:

  • tc_00_01 – проверят случай, когда скорость записи больше скорости чтения.
  • tc_00_02 – а это когда скорость чтения больше чем скорость записи.

В результате формируется вот такой отчёт о запуске тестов:

Global fifo_12 TC log:
tc_00_01 PASSED
tc_00_02 PASSED

Конечно, для каждого теста сохраняется и свой отчёт.
Например такой:

tc_00_01.log
