Фирма Fisher Price выпускает замечательные детские оправы для очков. У купленного нами изделия дужка крепится к очкам не с помощью шарнирного соединения, как у обычных "взрослых" очков, а резиновой вставкой.

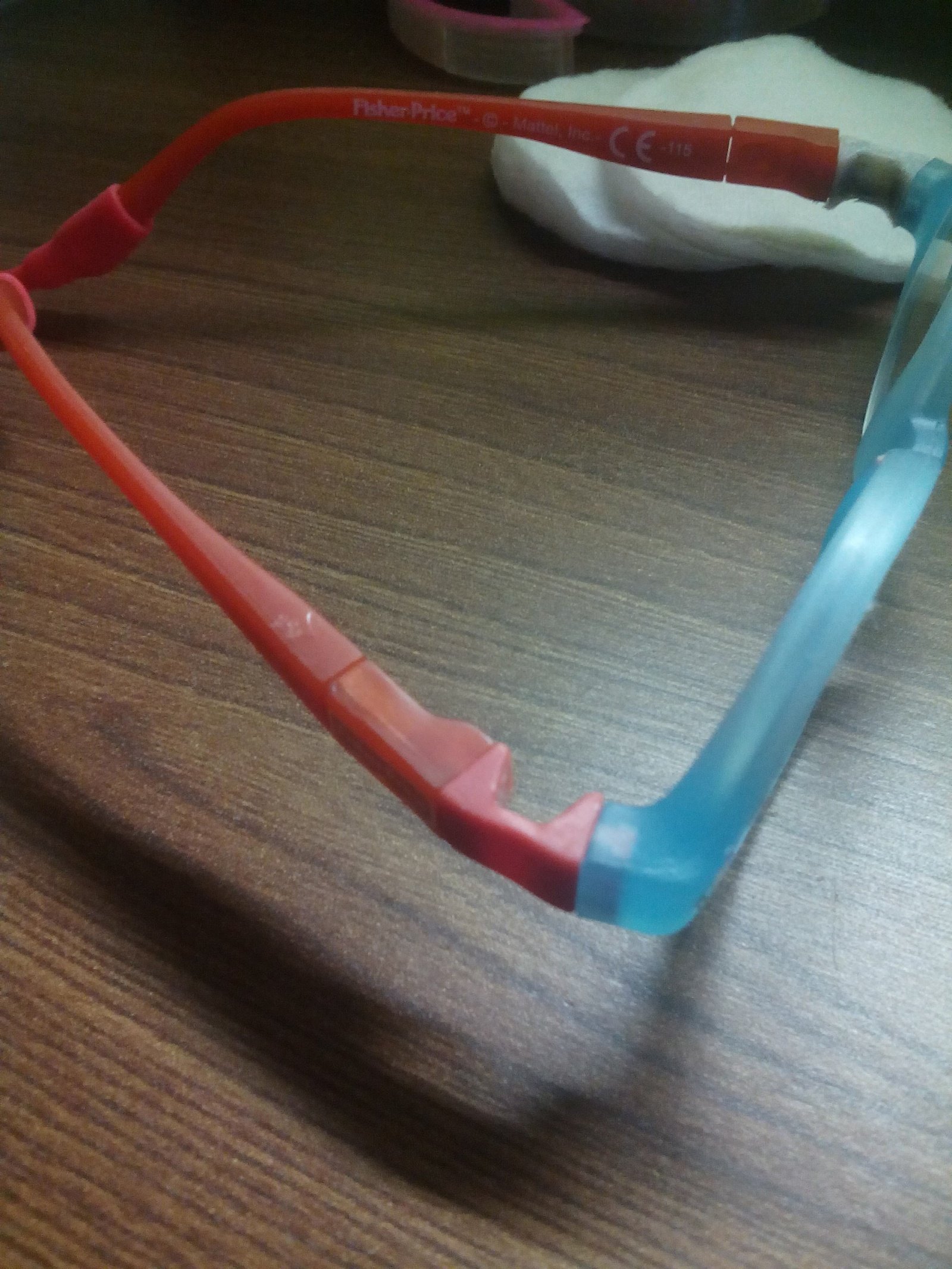

Запчасть к детским очкам Fisher Price - 1

Элемент крепления этой, очевидно полиуретановой, вставки к очкам и к дужке очень миниатюрный и является слабым местом конструкции. Это стало очевидно, когда дочка на игровой площадке упала, ударившись как раз областью этой детальки. У дочки, понятно, фингал, а элемент крепления полиуретановой детальки оторвался и соответственно дужка оторвалась от очков. В результатах поиска — дужки за неадекватные 1600 руб.

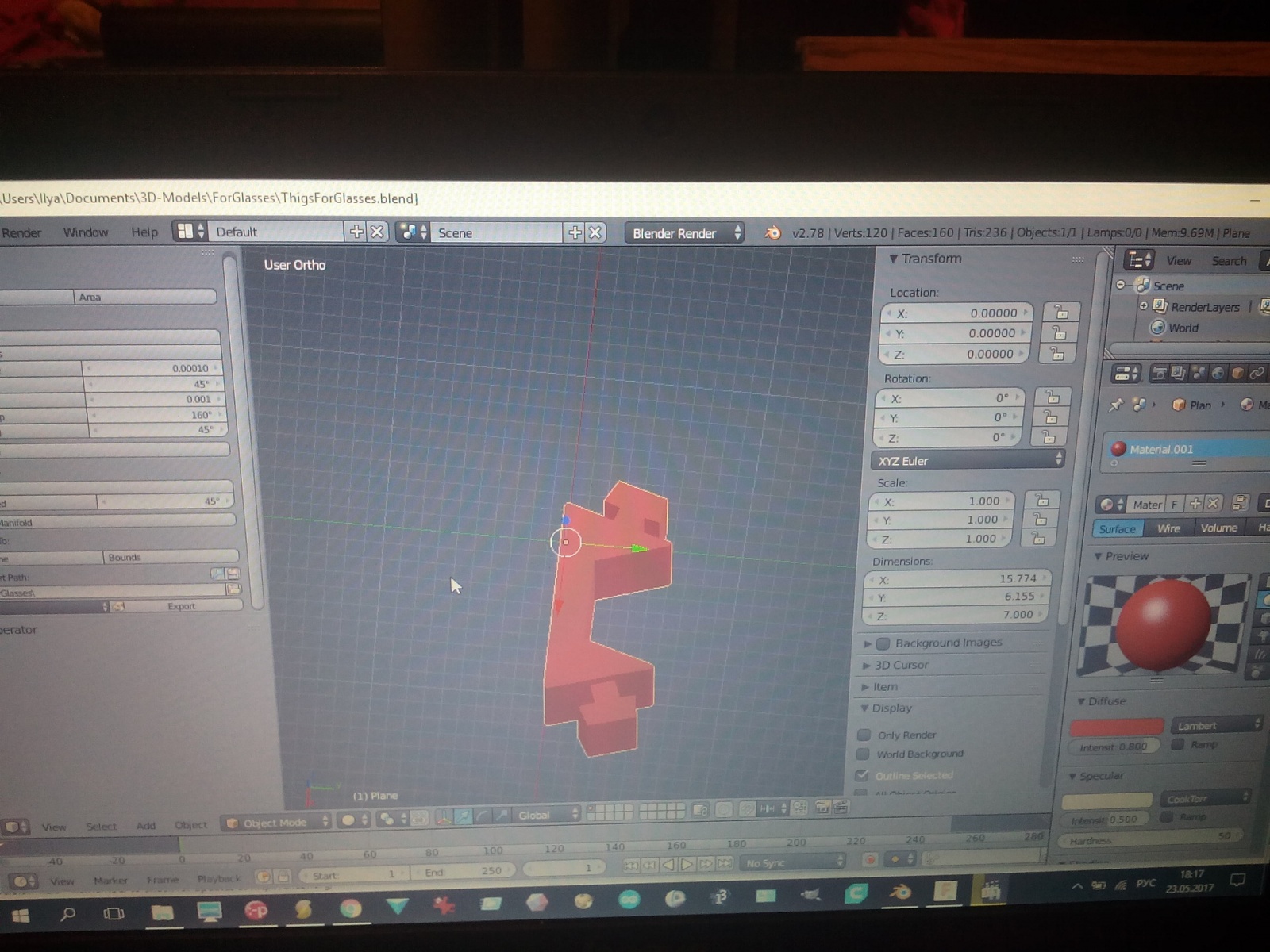

Конечно же замоделил в Blender

Запчасть к детским очкам Fisher Price - 2

и распечатал пластиком flex Verbatim на самосборном Prusa i3.

Запчасть к детским очкам Fisher Price - 3

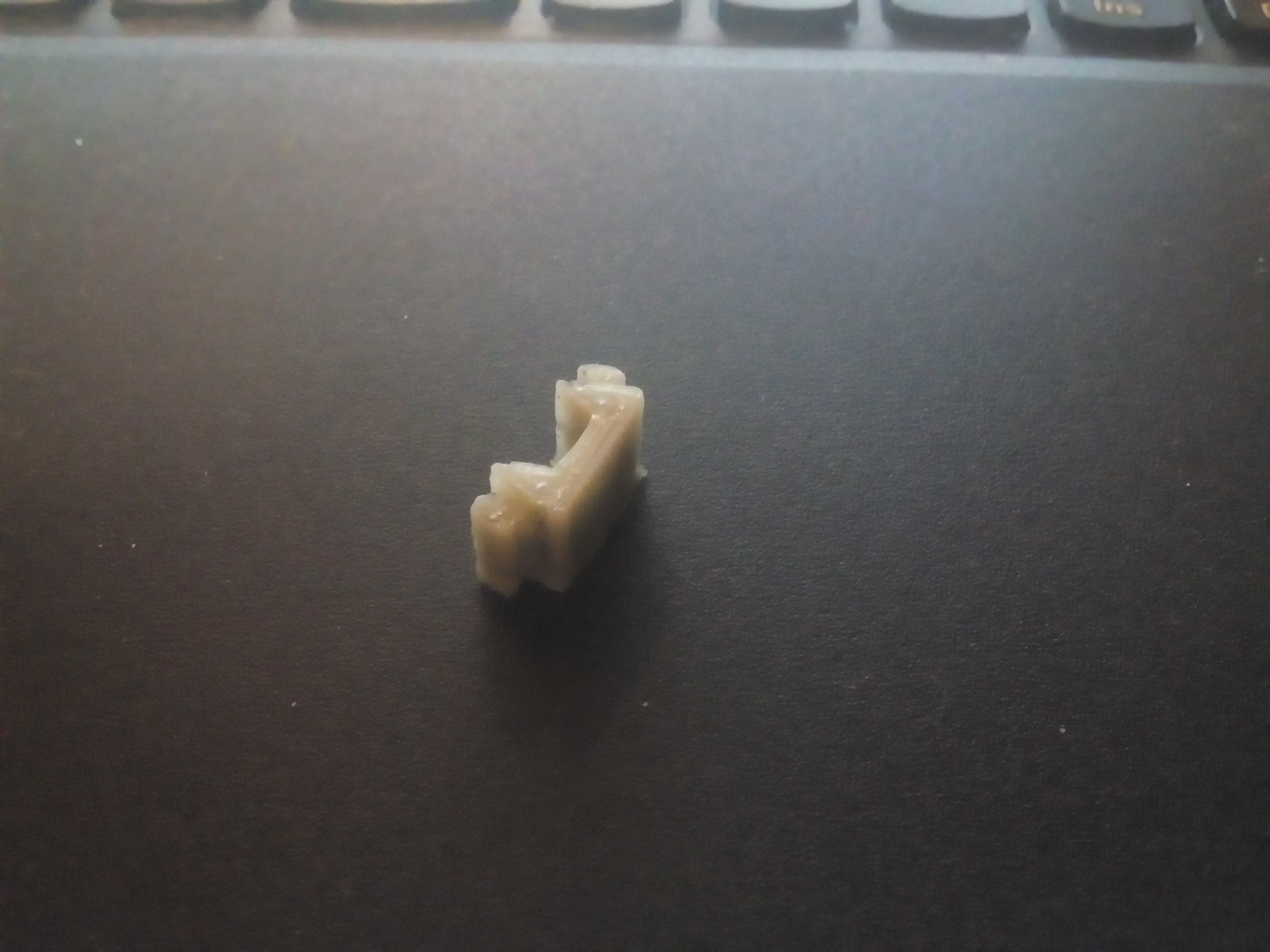

Запчасть к детским очкам Fisher Price - 4

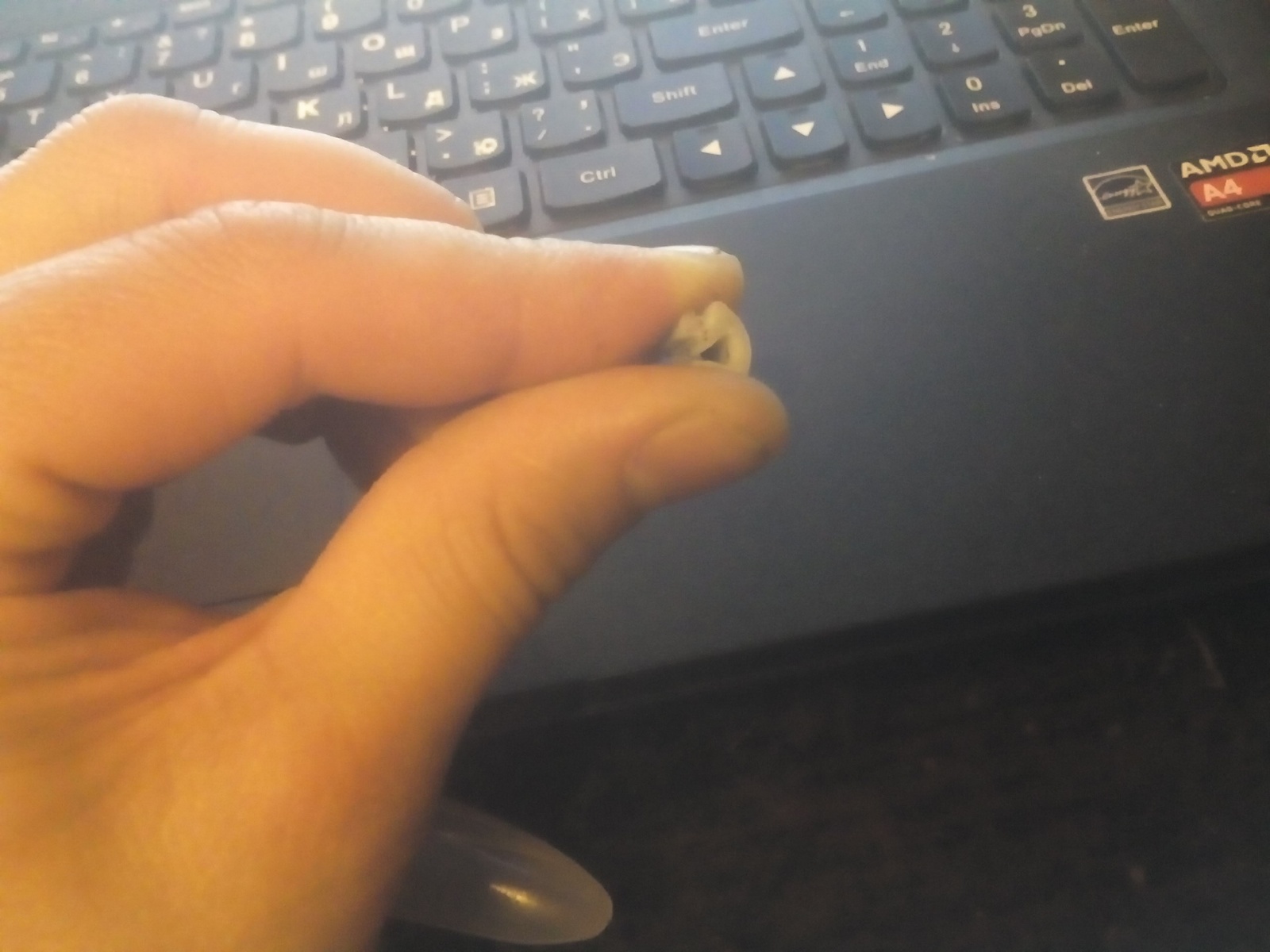

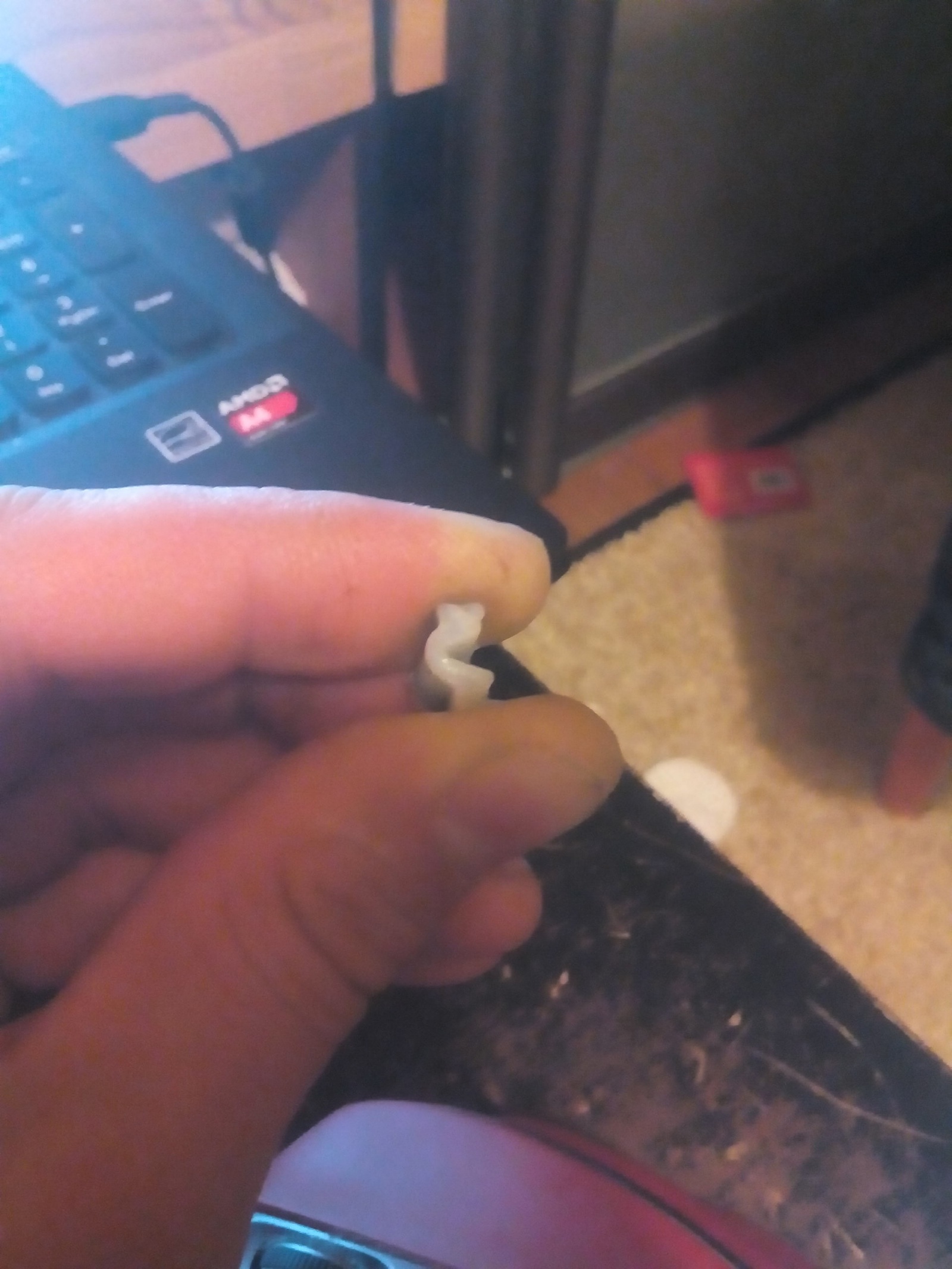

Запчасть к детским очкам Fisher Price - 5Запчасть к детским очкам Fisher Price - 6

Запчасть к детским очкам Fisher Price - 7

Параметры печати в Slic3r: высота слоя 0.25, ширина слоя auto, заполнение 90%, brim 5mm, t сопла — 220, стола — 100, обдув постоянный 70%, скорость 10 — 20 мм/с, лак на фото, печатал сразу 2 детальки. Красная на фото — оригинальная деталька. Напечатанная деталь замечательно справляется со своей функцией. Кому надо выложу .stl или .blend.
Кому что-то подобное нужно- обращайтесь, рад буду помочь.
