Всем привет!

У меня появилась новая версия поворотной платформы «PhotoPizza» и я сделал для нее видеоролик, демонстрирующий процесс сборки, которым и хотел поделиться.

Для тех, кто не знаком с проектом

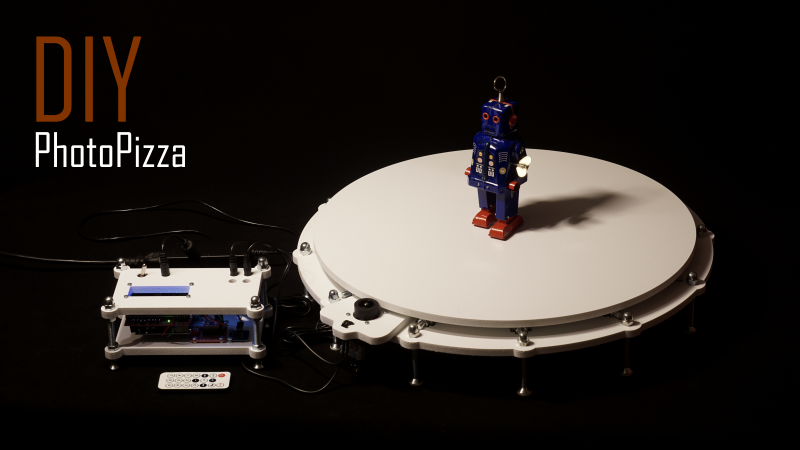

ФотоПицца — это открытый проект поворотного предметного стола для фотосъемки объектов со всех сторон (3D-фото-360, спин-фото). Блок управления платформы основан на Arduino.
Вы можете самостоятельно собрать данное устройство из доступных компонентов, используя подробные инструкции, причем, вам не понадобятся глубокие познания в электронике.
Официальная страница проекта

Новая платформа сделана из ПВХ (Поливинилхлорид) и весит всего 5 кг при этом выдерживает нагрузку до 40 кг
Для грузоподъемности до 100 кг платформу нужно собирать из акрила.

DIY Поворотный столик для 3D-сканирования и съемки фото-360 - 2

Преимущество и недостатки использования материала ПВХ

Очень легкий материал и подходит для поворотных платформ с небольшой грузоподъемностью (30-50 кг), грузоподъемность зависит от равномерности распределения массы фотографируемого объекта по плоскости вращающегося диска. Если правильно распределить вес, можно поставить объект весом и в 60-70 кг. Из-за маленького веса, платформу удобно применять для выездной фотосъемки, даже с учетом транспортировки с помощью общественного транспорта. Белый материал упрощает съемку объектов на белом фоне, но не рекомендую использовать стандартный диск любой платформы для потоковой съемки. Диск изнашивается, пачкается и поэтому, сверху необходимо класть дополнительный круг из бумаги, а лучше из тонкого, матового пластика, толщиной, приблизительно 0,7 мм. В отличии от акрила, ПВХ материал намного мягче и может продавливаться после приложения точечной нагрузки, в то же время, он более популярен в сфере наружной рекламы, стоит дешевле и легко найти обрезки для деталей поворотной платформы.

Новая конструкция прижимной системы стала проще и эффективнее

DIY Поворотный столик для 3D-сканирования и съемки фото-360 - 3

Также в новой конструкции предусмотрена возможность сборки с фиксацией верхнего диска.

А вот и процесс сборки платформы

Характеристики платформы

В данной, не прозрачной версии платформы, верхний диск крепиться жестко и не снимается без раскручивания гайки центральной оси
Материал — ПВХ 10 мм
Номинальная грузоподъемность — 30 кг
Максимальная грузоподъемность — 40 кг
Может вращать и человека, весом до 75 кг, но эксплуатация при такой нагрузке не рекомендуется.
Диаметр круга — 480 мм
Подходит для фотограмметрического 3D-сканирования объектов — это способ построения 3D-модели на основе анализа последовательности кадров с разным ракурсом.
Возможная скорость съемки — 100 кадров за 15 секунд
Настраиваемые параметры вращения — ускорение, скорость вращения, бесконечное вращение, вращение на определенное количество шагов, 4 настраиваемые программы
Дистанционное управление ИК пультом и кнопками снизу экрана
Возможна автономная работа

Использование в качестве подвесной системы:
Номинальная грузоподъемность — 5 кг
Максимальная грузоподъемность — 10 кг

Вес и физический размер:
Вес полного комплекта — 5 кг
Высота — Зависит от высоты двигателя,70-90 мм
Длинна, со стороны двигателя — 565 мм
Ширина — 524 мм
Диаметр вращающегося диска — 480 мм

Файлы для скачивания

Файлы для резки материала
2 файла, для прозрачного и непрозрачного пластика, отличаются окошком для дисплея в блоке управления.
Файлы представлены в формате CorelDRAW X5

Файл для прошивки Arduino
Следующая версия прошивки будет поддерживать управление затвором фотоаппарата через ИК порт или провод.

DIY Поворотный столик для 3D-сканирования и съемки фото-360 - 4

Автор: Mr_FatCat
