Продолжаем разбираться в графической подсистеме Urho3D. На этот раз поговорим об эффектах постобработки. В комплект движка входит множество уже готовых эффектов, и один из них (Bloom) мы даже использовали в прошлой статье. Но ни один движок не способен удовлетворить все нужды любого разработчика, поэтому будет полезно научиться создавать свои собственные эффекты. В качестве примера я решил выбрать эффект просвечивания персонажа через стены, который нередко используется в стратегиях и РПГ.


Идея

Простыми словами, постэффект представляет собой прямоугольный полигон, закрывающий весь экран. И наша задача — раскрасить этот полигон.

Примечание.
Сразу оговорюсь, что я не ставил перед собой цель реализовать эффект самым оптимальным методом. В первую очередь я хотел показать, как сделать это с помощью постпроцессинга максимально простым и понятным способом. Но если вы знаете более изящный подход для реализации подобного эффекта, обязательно поделитесь им в комментариях :)

Итак, нам нужно:

1) Отрендерить сцену.
2) Получить маску невидимой части персонажа.
3) Окрасить маску в какой-нибудь цвет и наложить ее на рендер сцены.

Чтобы получить маску невидимой части можно:

1) Повторно отрендерить персонажа с включенным тестом глубины, используя простой шейдер, выводящий белый пиксель (получаем таким образом черно-белую текстуру видимой части персонажа).
2) Повторно отрендерить персонажа, используя тот же шейдер, но уже игнорируя буфер глубины (получаем таким образом черно-белую маску всего персонажа).
3) Если в каком-то месте полная маска белая, а маска видимой части черная, то это и есть искомая невидимая часть персонажа.

Итого нам нужно получить и скомбинировать три текстуры:

Urho3D: Постэффекты - 2

Реализация

Готовая демка находится здесь (OpenGL). Для запуска используйте START_DEMO.bat. В папках Data и CoreData находятся стандартные ресурсы движка, а все новые / измененные файлы помещены в MyData. Ну и по традиции используемая версия движка. А теперь более подробно :)

Загрузка рендерпасов

Ранее мы рассматривали рендерпасы как способ задания очередности проходов в материалах (раздел «Процесс рендеринга»). Но рендерпасы выполняют также и другие функции.

Стандартные рендерпасы находятся в папке CoreData/RenderPaths. По умолчанию используется Forward.xml. Сменить рендерпас можно разными способами:

  • Вызвать функцию Renderer::SetDefaultRenderPath() перед созданием вьюпорта. При этом последующие создаваемые вьюпорты будут использовать указанный рендерпас. Данный метод и используется в демке.
  • Указать рендерпас в параметрах движка (с помощью параметров командной строки при запуске приложения или через engineParameters_ в тексте программы). При этом вызывается все та же функция Renderer::SetDefaultRenderPath().
  • Использовать функцию Viewport::SetRenderPath() после создания вьюпорта.
  • В редакторе рендерпас можно указать в окне View > Editor Settings.

Рендерпасы можно не только загружать из файлов, но и динамически изменять в процессе работы приложения. Например, когда вы применяете какой-нибудь постэффект из папки Data/PostProcess, происходит ни что иное, как добавление команд в текущий рендерпас. Иными словами вы можете просто скопировать содержимое какого-то файла (или файлов) из Data/PostProcess в конец какого-то файла из CoreData/RenderPaths.

https://github.com/1vanK/Urho3DHabrahabr06/blob/master/MyData/Scripts/Main.as

void Start()
{
    ...
    renderer.SetDefaultRenderPath(cache.GetResource("XMLFile", "RenderPaths/MyForward.xml"));
    Viewport@ viewport = Viewport(scene_, cameraNode.GetComponent("Camera"));
    viewport.renderPath.Append(cache.GetResource("XMLFile", "PostProcess/FXAA3.xml"));
    renderer.viewports[0] = viewport;
}

Здесь происходит загрузка рендерпаса MyForward.xml (который основан на Forward.xml), а затем к нему добавляется эффект полноэкранного сглаживания FXAA3.xml).

Рендератергеты

Рендерпасы состоят из рендертаргетов (rendertarget) и команд (command).

Рендератергеты — это, грубо говоря, текстуры, которые можно передавать в команды как входные данные, либо наоборот, команды могут выводить результат своей работы в них.

https://github.com/1vanK/Urho3DHabrahabr06/blob/master/MyData/RenderPaths/MyForward.xml

<renderpath>
    <rendertarget name="visiblemask" tag="WallHack" sizedivisor="1 1" format="a" />
    <rendertarget name="fullmask" tag="WallHack" sizedivisor="1 1" format="a" />
    ...
</renderpath>

Здесь объявляется два рендертаргета для масок (visiblemask — макска видимой части персонажа и fullmask — маска всего персонажа).

Параметр name определяет имя рендертаргета, по которому к нему можно обращаться.

Параметр tag позволяет определить рендертаргеты и команды в какую-то группу, которую можно будет динамически включать и отключать в игре при помощи функций RenderPath::SetEnabled() и RenderPath::ToggleEnabled(). Обратите внимание, что все стандартные постэффекты имеют собственный тег. Таким образом можно, например, включать размытие экрана только при открытии меню. Ну а в нашей демке по нажатию пробела производится переключение эффекта просвечивания.

https://github.com/1vanK/Urho3DHabrahabr06/blob/master/MyData/Scripts/Main.as

void HandleUpdate(StringHash eventType, VariantMap& eventData)
{
    ...
    if (input.keyPress[KEY_SPACE])
        renderer.viewports[0].renderPath.ToggleEnabled("WallHack");
    ...
}

Параметр sizedivisor позволяет создать рендертаргет с размером, отличным от размера вьюпорта. В нашей демке размер масок идентичен размеру окна (так как вьюпорт занимает все окно игры). Но вот, например, в постэффекте Bloom.xml размер рендертаргета в 4 раза меньше размера вьюпорта в целях производительности (для накладываемого свечения высокое разрешение не требуется).

Параметр format определяет, собственно, формат рендертаргета. Наиболее часто используются форматы «rgb» и «rgba», но в нашем случае для хранения масок достаточно одного канала, поэтому используется одноканальный формат «a». Тут есть нюанс. В OpenGL 2 формату «a» соответствует GL_ALPHA (а значит нужно работать с каналом alpha), а в OpenGL 3 — GL_R8 (нужно работать с каналом red). Мы к этому еще вернемся при рассмотрении шейдеров.

Обратите внимание, что рендертаргеты не обязательно должны объявляться в начале файла. Они могут находиться в любом месте, даже в конце файла. Гарантируется, что все рендертаргеты будут созданы перед выполнением команд.

И сразу же о первой команде, которая нам понадобится — clear.

https://github.com/1vanK/Urho3DHabrahabr06/blob/master/MyData/RenderPaths/MyForward.xml

<renderpath>
    ...
    <command type="clear" tag="WallHack" color="0 0 0 0" output="visiblemask" />
    <command type="clear" tag="WallHack" color="0 0 0 0" output="fullmask" />
    ...
</renderpath>

Здесь все просто — рендертаргеты закрашиваются черным цветом. Так как на каждом кадре белая маска персонажа прорисовывается в новом положении, то, если забыть очистку, получится белый шлейф.

Если параметр output отсутствует, то очищается вьюпорт. Иногда вы можете захотеть намеренно опустить очистку, например если вам нужен прозрачный фон вьюпорта.

Команда scenepass

Это те самые проходы рендера, которые были упомянуты в прошлой статье.

https://github.com/1vanK/Urho3DHabrahabr06/blob/master/MyData/RenderPaths/MyForward.xml

<renderpath>
    ...
    <command type="scenepass" tag="WallHack" pass="visiblemask" output="visiblemask" />
    <command type="scenepass" tag="WallHack" pass="fullmask" output="fullmask" />
    ...
</renderpath>

Тут добавляются два прохода. Чтобы проходы были выполнены, они должны иметься также в технике, которую использует материал нашего персонажа:

https://github.com/1vanK/Urho3DHabrahabr06/blob/master/MyData/Techniques/DiffNormalWallHack.xml

<technique ...>
    ...
    <pass name="visiblemask" vs="Mask" ps="Mask" depthwrite="false" depthtest="equal"  psexcludes="PACKEDNORMAL" />
    <pass name="fullmask" vs="Mask" ps="Mask" depthwrite="false" depthtest="always" psexcludes="PACKEDNORMAL" />
</technique

Напомню, что объявление проходов в рендерпасе определяет порядок этих проходов, а проходы в технике определяют конкретные шейдеры, которые будут использоваться. В данном случае это минимально возможный шейдер Mask, выводящий белый пиксель.

К моменту проходов visiblemask и fullmask буфер глубины уже заполнен. Нам не нужно туда ничего писать, а только использовать его. Поэтому у обоих проходов параметр depthwrite выставлен в false. Однако параметр depthtest различен. При значении depthtest=«always» буфер глубины игнорируется, и рисуется полная маска персонажа. При значении depthtest=«equal» тест глубины будет пройден, только когда значение в Z-буфере совпадает с глубиной выводимой геометрии, то есть когда та же самая геометрия рендерится повторно.

Команда quad

Именно эта команда и выводит закрывающий экран прямоугольный полигон, предназначенный для реализации постэффектов (так называемый screen quad).

https://github.com/1vanK/Urho3DHabrahabr06/blob/master/MyData/RenderPaths/MyForward.xml

<renderpath>
    ...
    <command type="quad" tag="WallHack" vs="WallHack" ps="WallHack" output="viewport">
        <texture unit="diffuse" name="viewport" />
        <texture unit="normal" name="fullmask" />
        <texture unit="specular" name="visiblemask" />
    </command>
</renderpath>

Здесь для отрисовки квада используется шейдер WallHack, и на вход этого шейдера передаются 3 текстуры (viewport — отрендеренная сцена, fullmask — полная маска персонажа и visiblemask — маска видимой части персонажа). Пусть вас не путают названия текстурных юнитов (diffuse, normal и specular). Вы вольны передавать через них что угодно, и использовать в своих шейдерах как угодно.

Шейдер WallHack очень прост.

1) Получаем цвет текселя отрендеренной сцены (напомню, что мы в рендерпасе передали рендер сцены через текстурный юнит diffuse):

https://github.com/1vanK/Urho3DHabrahabr06/blob/master/MyData/Shaders/GLSL/WallHack.glsl

void PS()
{
    vec3 viewport = texture2D(sDiffMap, vTexCoord).rgb;
    ...
}

2) Получаем обе маски:

https://github.com/1vanK/Urho3DHabrahabr06/blob/master/MyData/Shaders/GLSL/WallHack.glsl

void PS()
{
    ...
    #ifdef GL3
        float fullmask = texture2D(sNormalMap, vTexCoord).r;
        float visiblemask = texture2D(sSpecMap, vTexCoord).r;
    #else
        float fullmask = texture2D(sNormalMap, vTexCoord).a;
        float visiblemask = texture2D(sSpecMap, vTexCoord).a;
    #endif
    ...
}

Возвращаясь к упомянутому выше нюансу, мы видим, что в зависимости от версии OpenGL при работе с одноканальной текстурой мы используем разные каналы.

Source/Urho3D/Graphics/OpenGL/OGLGraphics.cpp
unsigned Graphics::GetAlphaFormat()
{
#ifndef GL_ES_VERSION_2_0
    // Alpha format is deprecated on OpenGL 3+
    if (gl3Support)
        return GL_R8;
#endif
    return GL_ALPHA;
}

Если ваше оборудование поддерживает OpenGL 3, то по умолчанию используется эта версия. В целях тестирования вы можете заставить движок использовать OpenGL 2 с помощью параметра командной строки "-gl2".

3) И наконец все три текстуры комбинируются:

https://github.com/1vanK/Urho3DHabrahabr06/blob/master/MyData/Shaders/GLSL/WallHack.glsl

void PS()
{
    ...
    if (fullmask == 0.0 || visiblemask > 0.0)
        gl_FragColor = vec4(viewport, 1.0);
    else
        gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
}

Если в данном месте полная маска черная (то есть фрагмент не принадлежит персонажу), то выводим тексель отрендеренной сцены. Иначе, если видимая маска не черная (то есть фрагмент принадлежит видимой части персонажа), то тоже выводим отрендеренную сцену (видимую часть персонажа во всей красе, с картами нормалей и прочим). Иначе остается третий и последний вариант — фрагмент принадлежит невидимой части персонажа. Вот его то и рисуем красным цветом.

Вывод промежуточных текстур

Иногда в целях отладки вы можете захотеть вывести промежуточные рендертаргеты на экран. Для этого удобно использовать стандартный шейдер CopyFramebuffer. Нужно просто добавить в конец рендерпаса:

<renderpath>
    ...
    <command type="quad" vs="CopyFramebuffer" ps="CopyFramebuffer" output="viewport">
        <texture unit="diffuse" name="ИМЯ НУЖНОЙ ТЕКСТУРЫ" />
    </command>
</renderpath>

Этот шейдер ожидает, что вы передадите ему нужную текстуру в формате «rgb(a)» через текстурный юнит diffuse. Для вывода нашей одноканальной маски он не подходит. Поэтому я слегка модифицировал этот шейдер, чтобы он ожидал на входе текстуру в формате «a» (смотрите шейдер ShowATexture.glsl). Именно с его помощью сделаны скриншоты для статьи.

<renderpath>
    ...
    <command type="quad" vs="ShowATexture" ps="ShowATexture" output="viewport">
        <texture unit="diffuse" name="fullmask" />
    </command>
</renderpath>

Больше примеров

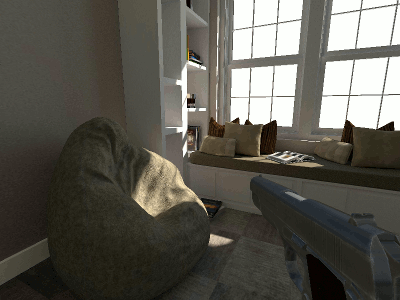

Размытие при повороте камеры (Motion Blur):


Обводка как в Left 4 Dead и Dota 2:


Растворение объектов как в Doom 3:

Soft Particles, улучшенный шейдер воды, SSAO, а также многое другое смотрите на официальном форуме.
