Чистим лук (но не плачем): методики оптимизации

в 9:51, , рубрики: Code for Good, fortran, openmp, optimization, parallel computing, threading, Блог компании Intel, Программирование

Эта статья представляет собой формализованный ответ на публикацию на форуме IDZ. Проблема, которую описывал автор исходной публикации, заключалась в том, что производительность работы кода не увеличивалась в достаточной степени при использовании OpenMP на 8-ядерном процессоре E5-2650 V2 с 16 аппаратными потоками. Потребовалось некоторое время на форуме, чтобы помочь автору публикации и предоставить ему необходимые подсказки, однако времени для оптимизации кода было недостаточно. В этой статье описываются дальнейшие методики оптимизации в дополнение к описанным на форуме IDZ.

Чистим лук (но не плачем): методики оптимизации - 1


Должен сказать, что не знаю уровня квалификации автора первоначальной публикации. Буду исходить из того, что автор недавно окончил учебное заведение, в котором могли преподавать параллельное программирование с упором на масштабирование. На практике же чаще бывает, что системы располагают ограниченным количеством вычислительных ресурсов (потоков), поэтому следует помнить не только о масштабировании, но и об эффективности. В исходном примере кода, опубликованном на форуме, содержится базовая информация, помогающая понять, как решать проблемы эффективности (в большей степени) и масштабирования (в меньшей степени).

При подготовке кода для этой статьи я взял на себя смелость переработать образец кода, сохранив его общее устройство и компоновку. Я сохранил основной алгоритм без изменений, поскольку пример кода был взят из приложения, в котором могли быть и другие функции в дополнение к описываемому алгоритму. В предоставленном образце кода использовался массив LOGICAL (маска) для управления потоком. Образец кода мог быть написан и без логических массивов, но этот код мог представлять собой фрагмент более крупного приложения, в котором эти массивы масок могли быть необходимы в силу каких-либо причин, не столь очевидных в образце кода. Поэтому я оставил маски на месте.

Изучив код и первую попытку распараллеливания, я определил, что было выбрано не самое оптимальное место для создания параллельной области (параллельный DO). Исходный код выглядит примерно так.

bid = 1 ! { not stated in original posting, but would appeared to be in a DO bid=1,65 }
do k=1,km-1  ! km = 60
    do kk=1,2
        !$OMP PARALLEL PRIVATE(I) DEFAULT(SHARED)
        !$omp do
        do j=1,ny_block     ! ny_block = 100
            do i=1,nx_block ! nx_block = 81
... {code}
            enddo
        enddo
        !$omp end do
        !$OMP END PARALLEL
    enddo
enddo

При первой попытке распараллеливания пользователь применил её к циклу do j =. Это наиболее интенсивный уровень цикла, но для решения этой проблемы на этой платформе нужно работать на другом уровне.

При этом использовалось 16 потоков. Два внутренних цикла вместе выполняют 8100 итераций, что дает примерно по 506 итераций на поток (если у нас 16 потоков). Тем не менее вхождение в параллельную область осуществляется 120 раз (60*2). Работа, выполненная в самом внутреннем цикле, не имела большого значения, но потребовала ресурсов. Из-за этого параллельная область охватила значительную часть приложения. При наличии 16 потоков и 60 итераций счетчика внешних циклов (120 при использовании циклов) эффективнее создавать параллельную область в цикле do k.

Код был изменен так, чтобы выполнять цикл do k много раз и вычислить среднее время выполнения всего цикла do k. При применении методик оптимизации можно использовать разницу между средним временем работы исходного кода и переработанного кода для измерения достигнутых улучшений. У меня нет 8-ядерного процессора E5-2650 v2 для тестирования, но нашелся 6-ядерный процессор E5-2620 v2. Слегка переработанный код выдал следующие результаты:

OriginalSerialCode
Average time 0.8267E-02
Version1_ParallelAtInnerTwoLoops
Average time 0.1746E-02,  x Serial  4.74

На 6-ядерном процессоре E5-2620 v2 повышение производительности должно быть где-то в диапазоне между шестикратным и двенадцатикратным (если учесть дополнительные 15 % на гиперпоточность, то скорость должна вырасти в 7 раз). Повышение производительности в 4,74 раза. Значительно меньше, чем предполагалось: мы рассчитывали на семикратное ускорение.
В дальнейших разделах этой статьи мы рассмотрим другие методики оптимизации.

OriginalSerialCode
Average time 0.8395E-02
ParallelAtInnerTwoLoops
Average time 0.1699E-02,  x Serial  4.94
ParallelAtkmLoop
Average time 0.6905E-03,  x Serial 12.16,  x Prior  2.46
ParallelAtkmLoopDynamic
Average time 0.5509E-03,  x Serial 15.24,  x Prior  1.25
ParallelNestedRank1
Average time 0.3630E-03,  x Serial 23.13,  x Prior  1.52

Обратите внимание, что отчет ParallelAtInnerTwoLoops указывает, что во втором запуске множитель отличался от множителя первого запуска. Причина такого поведения в удачном размещении кода (либо в неудачном). Сам по себе код не изменялся, он полностью одинаковый в обоих запусках. Разница состоит лишь в добавлении дополнительного кода и во вставке операторов вызова в эти подпрограммы. Важно помнить, что размещение тесных циклов может в значительной степени повлиять на производительность этих циклов. В некоторых случаях производительность кода может существенно измениться даже при добавлении единственного оператора.

Для упрощения чтения изменений кода текст трех внутренних циклов был заключен в подпрограмму. За счет этого становится проще изучать код и проводить диагностику с помощью профилировщика VTune. Пример из подпрограммы ParallelAtkmLoop:

bid = 1
!$OMP PARALLEL DEFAULT(SHARED)
!$omp do
do k=1,km-1 ! km = 60
    call ParallelAtkmLoop_sub(bid, k)
end do
!$omp end do
!$OMP END PARALLEL
endtime = omp_get_wtime()
...
subroutine ParallelAtkmLoop_sub(bid, k)
     ...
    do kk=1,2
        do j=1,ny_block     ! ny_block = 100
            do i=1,nx_block ! nx_block = 81
...
            enddo
        enddo
    enddo
end subroutine ParallelAtkmLoop_sub

Первый этап оптимизации включает два изменения.

  1. Перемещение распараллеливания на два уровня циклов выше, на уровень цикла do k. За счет этого количество вхождений в параллельной области уменьшилось в 120 раз.
  2. В приложении использовался массив LOGICAL в качестве маски для выбора кода. Я переделал код, использующийся для формирования значений, чтобы избавиться от ненужных манипуляций с массивом маски.

В результате этих двух изменений производительность выросла в 2,46 раза по сравнению с первоначальной попыткой распараллеливания. Это неплохой результат, но стоит ли останавливаться на достигнутом?
В самом внутреннем цикле мы видим следующее:

  ... {construct masks}
  if ( LMASK1(i,j) ) then
     ... {code}
  endif

  if ( LMASK2(i,j) ) then
     ... {code}
  endif

  if( LMASK3(i,j) ) then
     ... {code}
  endif

Получается, что на каждую итерацию приходится неодинаковый объем работы. В таком случае лучше использовать динамическое планирование. Следующий этап оптимизации применяется к ParallelAtkmLoopDynamic. Это тот же самый код, что и ParallelAtkmLoop, но с добавлением schedule(dynamic) к !$omp do.

Одно лишь это простое изменение привело к повышению скорости в 1,25 раза. Обратите внимание, что динамическое планирование не единственный возможный способ планирования. Есть и другие типы, достойные изучения. Также помните, что для этого типа планирования часто добавляется модификатор (размера фрагмента).

Следующий уровень оптимизации, обеспечивающий ускорение еще в 1,52 раза, можно назвать агрессивной оптимизацией. Для достижения этого добавочного прироста скорости на 52 % требуются ощутимые усилия по программированию (впрочем, ничего запредельно сложного). Возможность этой оптимизации определена путем анализа ассемблерного кода в VTune.

Следует особо подчеркнуть, что нет необходимости понимать ассемблерный код для его анализа. Как правило, можно исходить из следующего:
чем больше ассемблерного кода, тем ниже производительность.

Можно провести прямую параллель: чем сложнее (объемнее) ассемблерный код, тем больше вероятность, что компилятор упустит возможности оптимизации. При обнаружении упущенных возможностей можно использовать простую методику, чтобы помочь компилятору оптимизировать код.
В коде основного алгоритма мы видим.

Код
subroutine ParallelAtkmLoopDynamic_sub(bid, k)
  use omp_lib
  use mod_globals
  implicit none
!-----------------------------------------------------------------------
!
!     dummy variables
!
!-----------------------------------------------------------------------
  integer :: bid,k

!-----------------------------------------------------------------------
!
!     local variables
!
!-----------------------------------------------------------------------
  real , dimension(nx_block,ny_block,2) :: &
        WORK1, WORK2, WORK3, WORK4   ! work arrays

  real , dimension(nx_block,ny_block) :: &
        WORK2_NEXT, WORK4_NEXT       ! WORK2 or WORK4 at next level

  logical , dimension(nx_block,ny_block) :: &
        LMASK1, LMASK2, LMASK3       ! flags

  integer  :: kk, j, i    ! loop indices

!-----------------------------------------------------------------------
!
!     code
!
!-----------------------------------------------------------------------
  do kk=1,2
    do j=1,ny_block
      do i=1,nx_block
        if(TLT%K_LEVEL(i,j,bid) == k) then
          if(TLT%K_LEVEL(i,j,bid) < KMT(i,j,bid)) then
            LMASK1(i,j) = TLT%ZTW(i,j,bid) == 1
            LMASK2(i,j) = TLT%ZTW(i,j,bid) == 2
            if(LMASK2(i,j)) then
              LMASK3(i,j) = TLT%K_LEVEL(i,j,bid) + 1 < KMT(i,j,bid)
            else
              LMASK3(i,j) = .false.
            endif
          else
            LMASK1(i,j) = .false.
            LMASK2(i,j) = .false.
            LMASK3(i,j) = .false.
          endif
        else
          LMASK1(i,j) = .false.
          LMASK2(i,j) = .false.
          LMASK3(i,j) = .false.
        endif
        if ( LMASK1(i,j) ) then
          WORK1(i,j,kk) =  KAPPA_THIC(i,j,kbt,k,bid)  &
            * SLX(i,j,kk,kbt,k,bid) * dz(k)

          WORK2(i,j,kk) = c2 * dzwr(k) * ( WORK1(i,j,kk)            &
            - KAPPA_THIC(i,j,ktp,k+1,bid) * SLX(i,j,kk,ktp,k+1,bid) &
            * dz(k+1) )

          WORK2_NEXT(i,j) = c2 * ( &
            KAPPA_THIC(i,j,ktp,k+1,bid) * SLX(i,j,kk,ktp,k+1,bid) - &
            KAPPA_THIC(i,j,kbt,k+1,bid) * SLX(i,j,kk,kbt,k+1,bid) )

          WORK3(i,j,kk) =  KAPPA_THIC(i,j,kbt,k,bid)  &
            * SLY(i,j,kk,kbt,k,bid) * dz(k)

          WORK4(i,j,kk) = c2 * dzwr(k) * ( WORK3(i,j,kk)            &
            - KAPPA_THIC(i,j,ktp,k+1,bid) * SLY(i,j,kk,ktp,k+1,bid) &
            * dz(k+1) )

          WORK4_NEXT(i,j) = c2 * ( &
            KAPPA_THIC(i,j,ktp,k+1,bid) * SLY(i,j,kk,ktp,k+1,bid) - &
              KAPPA_THIC(i,j,kbt,k+1,bid) * SLY(i,j,kk,kbt,k+1,bid) )

          if( abs( WORK2_NEXT(i,j) ) < abs( WORK2(i,j,kk) ) ) then
            WORK2(i,j,kk) = WORK2_NEXT(i,j)
          endif

          if ( abs( WORK4_NEXT(i,j) ) < abs( WORK4(i,j,kk ) ) ) then
            WORK4(i,j,kk) = WORK4_NEXT(i,j)
          endif
        endif

        if ( LMASK2(i,j) ) then
          WORK1(i,j,kk) =  KAPPA_THIC(i,j,ktp,k+1,bid)     &
            * SLX(i,j,kk,ktp,k+1,bid)

          WORK2(i,j,kk) =  c2 * ( WORK1(i,j,kk)                 &
            - ( KAPPA_THIC(i,j,kbt,k+1,bid)        &
            * SLX(i,j,kk,kbt,k+1,bid) ) )

          WORK1(i,j,kk) = WORK1(i,j,kk) * dz(k+1)

          WORK3(i,j,kk) =  KAPPA_THIC(i,j,ktp,k+1,bid)     &
            * SLY(i,j,kk,ktp,k+1,bid)

          WORK4(i,j,kk) =  c2 * ( WORK3(i,j,kk)                 &
            - ( KAPPA_THIC(i,j,kbt,k+1,bid)        &
            * SLY(i,j,kk,kbt,k+1,bid) ) )

          WORK3(i,j,kk) = WORK3(i,j,kk) * dz(k+1)
        endif

        if( LMASK3(i,j) ) then
          if (k.lt.km-1) then ! added to avoid out of bounds access
            WORK2_NEXT(i,j) = c2 * dzwr(k+1) * ( &
              KAPPA_THIC(i,j,kbt,k+1,bid) * SLX(i,j,kk,kbt,k+1,bid) * dz(k+1) - &
              KAPPA_THIC(i,j,ktp,k+2,bid) * SLX(i,j,kk,ktp,k+2,bid) * dz(k+2))

            WORK4_NEXT(i,j) = c2 * dzwr(k+1) * ( &
              KAPPA_THIC(i,j,kbt,k+1,bid) * SLY(i,j,kk,kbt,k+1,bid) * dz(k+1) - &
              KAPPA_THIC(i,j,ktp,k+2,bid) * SLY(i,j,kk,ktp,k+2,bid) * dz(k+2))
          end if
          if( abs( WORK2_NEXT(i,j) ) < abs( WORK2(i,j,kk) ) ) &
            WORK2(i,j,kk) = WORK2_NEXT(i,j)
          if( abs(WORK4_NEXT(i,j)) < abs(WORK4(i,j,kk)) ) &
            WORK4(i,j,kk) = WORK4_NEXT(i,j)
          endif
        enddo
      enddo
  enddo
end subroutine Version2_ParallelAtkmLoop_sub

Запустим Intel Amplifier (VTune) и в качестве примера рассмотрим строку 540.

Чистим лук (но не плачем): методики оптимизации - 2

Это часть инструкции, осуществляющей умножение двух чисел. Для этой частичной информации можно ожидать:

  • загрузку значения по какому-либо индексу SLX;
  • умножение на значение какого-либо индекса dz.

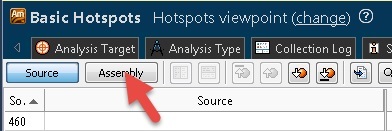

Если нажать кнопку Assembly в Amplifier.

Чистим лук (но не плачем): методики оптимизации - 3

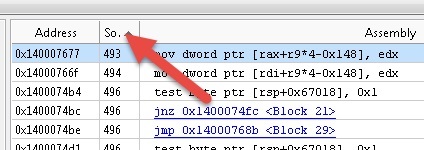

Затем сортируем по номеру строки кода.

Чистим лук (но не плачем): методики оптимизации - 4

В строке кода 540 мы видим следующее.

Чистим лук (но не плачем): методики оптимизации - 5

Для умножения двух чисел используется в общей сложности 46 ассемблерных инструкций.

Теперь перейдем к взаимному влиянию.

Эти два числа — ячейки двух массивов. У массива SLX шесть подписок, у другого массива — одна. Две последние ассемблерные инструкции: vmovss из памяти и vmulss из памяти. Мы надеялись получить полностью оптимизированный код, соответствующий нашим ожиданиям. В приведенном выше коде 44 из 46 ассемблерных функций связаны с вычислением индексов массивов для этих двух переменных. Естественно, для получения индексов в массивах может потребоваться несколько инструкций, но 44 — явно слишком много. Можно ли каким-либо образом снизить сложность?

При просмотре исходного кода (наиболее поздней версии, показанной выше) видно, что два последних подчиненных сценария SLX и один подчиненный сценарий dz являются инвариантными для двух наиболее внутренних циклов. В случае с SLX левый из двух индексов (две переменные управления наиболее внутренними циклами) представляет собой непрерывный фрагмент массива. Компилятор не распознал неизменные (находящиеся справа) индексы массива в качестве кандидатов для инвариантного кода цикла, который можно вывести из цикла. Кроме того, компилятору не удалось распознать два индекса, расположенные левее всего, для сворачивания в один индекс.

Это хороший пример возможной оптимизации, которая может быть осуществлена компилятором. В этом случае следующая процедура оптимизации, при которой инвариантные подчиненные сценарии выводятся из цикла, обеспечивает повышение производительности в 1,52 раза.
Теперь мы знаем, что значительная часть кода do включает непрерывные фрагменты массивов с несколькими подчиненными сценариями. Можно ли сократить количество подчиненных сценариев, не переписывая все приложение?

Ответ: да, можно, если инкапсулировать более мелкие срезы массивов, представленные меньшим количеством подчиненных сценариев. Как сделать это в нашем примере кода?

Я решил применить этот подход к двум уровням вложенности.

  1. На самом внешнем уровне bid (данные модуля указывают, что в фактическом коде используется 65 значений bid).
  2. На следующем уровне — на уровне цикла do k. Кроме того, мы объединяем два первых индекса в один.

Самый внешний уровень передает фрагменты массива уровня bid.

bid = 1 ! in real application bid may iterate
        ! peel off the bid
        call ParallelNestedRank1_bid( &
            TLT%K_LEVEL(:,:,bid), &
            KMT(:,:,bid), &
            TLT%ZTW(:,:,bid), &
            KAPPA_THIC(:,:,:,:,bid),  &
            SLX(:,:,:,:,:,bid), &
            SLY(:,:,:,:,:,bid))
…
subroutine ParallelNestedRank1_bid(K_LEVEL_bid, KMT_bid, ZTW_bid, KAPPA_THIC_bid, SLX_bid, SLY_bid)
    use omp_lib
    use mod_globals
    implicit none
    integer, dimension(nx_block , ny_block) :: K_LEVEL_bid, KMT_bid, ZTW_bid
    real, dimension(nx_block,ny_block,2,km) :: KAPPA_THIC_bid
    real, dimension(nx_block,ny_block,2,2,km) :: SLX_bid, SLY_bid
…

Обратите внимание, что для массивов без указателей (распределяемых или с фиксированными размерами) массивы являются непрерывными. Это дает возможность «срезать» самые правые индексы для передачи фрагмента непрерывного массива, для чего нужно просто вычислить смещение в подмножестве более крупного массива. При этом для попытки «срезать» любые другие индексы, кроме самых правых, потребуется создать временный массив, чего следует избегать. Впрочем, в некоторых случаях даже это может быть целесообразно.

На втором вложенном уровне мы раскрыли дополнительный индекс массива цикла do k, а также сжали два первых индекса в один.

!$OMP PARALLEL DEFAULT(SHARED)
    !$omp do
    do k=1,km-1
        call ParallelNestedRank1_bid_k( &
            K_LEVEL_bid, KMT_bid, ZTW_bid, &
            KAPPA_THIC_bid(:,:,:,k), &
            KAPPA_THIC_bid(:,:,:,k+1),  KAPPA_THIC_bid(:,:,:,k+2),&
            SLX_bid(:,:,:,:,k), SLY_bid(:,:,:,:,k), &
            SLX_bid(:,:,:,:,k+1), SLY_bid(:,:,:,:,k+1), &
            SLX_bid(:,:,:,:,k+2), SLY_bid(:,:,:,:,k+2), &
            dz(k),dz(k+1),dz(k+2),dzwr(k),dzwr(k+1))
    end do
    !$omp end do
    !$OMP END PARALLEL
end subroutine ParallelNestedRank1_bid

subroutine ParallelNestedRank11_bid_k( &
    k, K_LEVEL_bid, KMT_bid, ZTW_bid, &
    KAPPA_THIC_bid_k, KAPPA_THIC_bid_kp1, KAPPA_THIC_bid_kp2, &
    SLX_bid_k, SLY_bid_k, &
    SLX_bid_kp1, SLY_bid_kp1, &
    SLX_bid_kp2, SLY_bid_kp2, &
    dz_k,dz_kp1,dz_kp2,dzwr_k,dzwr_kp1)
    use mod_globals
    implicit none
    !-----------------------------------------------------------------------
    !
    !     dummy variables
    !
    !-----------------------------------------------------------------------
    integer :: k
    integer, dimension(nx_block*ny_block) :: K_LEVEL_bid, KMT_bid, ZTW_bid
    real, dimension(nx_block*ny_block,2) :: KAPPA_THIC_bid_k, KAPPA_THIC_bid_kp1
    real, dimension(nx_block*ny_block,2) :: KAPPA_THIC_bid_kp2
    real, dimension(nx_block*ny_block,2,2) :: SLX_bid_k, SLY_bid_k
    real, dimension(nx_block*ny_block,2,2) :: SLX_bid_kp1, SLY_bid_kp1
    real, dimension(nx_block*ny_block,2,2) :: SLX_bid_kp2, SLY_bid_kp2
    real :: dz_k,dz_kp1,dz_kp2,dzwr_k,dzwr_kp1
... ! next note index (i,j) compression to (ij)
    do kk=1,2
        do ij=1,ny_block*nx_block
            if ( LMASK1(ij) ) then

Обратите внимание, что в точке вызова передается фрагмент непрерывного массива (ссылка). Пустые аргументы вызванной процедуры указывают непрерывный фрагмент памяти такого же размера с другим набором индексов. Если вы соблюдаете осторожность при работе в Фортране, это вполне осуществимо.

Все действия по созданию кода сводятся к операциям копирования и вставке, а затем к поиску и замене. За исключением этого, поток кода не изменяется. Это мог бы сделать и внимательный начинающий программист, располагающий необходимыми инструкциями.

В будущих версиях компилятора встроенные средства оптимизации могут сделать все эти действия ненужными, но сейчас «ненужное» программирование может в некоторых случаях привести к существенному повышению производительности (в данном случае на 52 %).

Равноценная инструкция теперь такова.

Чистим лук (но не плачем): методики оптимизации - 6

Ассемблерный код теперь выглядит так.

Чистим лук (но не плачем): методики оптимизации - 7

Вместо 46 инструкций осталось 6, то есть в 7,66 раза меньше. Таким образом, снижение количества подчиненных сценариев в массиве позволяет снизить количество инструкций.

Внедрение двухуровневого вложения со «срезанием» привело к повышению производительности в 1,52 раза. Стоит ли повышение производительности на 52 % дополнительных усилий? Решайте сами, здесь все субъективно. Можно предполагать, что алгоритмы оптимизации, заложенные в будущие версии компиляторов, будут сами проводить извлечение подчиненных сценариев инвариантных массивов, что было сделано вручную выше. Но пока можно использовать описанную методику «срезания» и сжатия индексов.
Надеюсь, мои рекомендации окажутся полезными.

» Исходный код примера
