Автоматизация измерения коэффициента гармоник генератора с помощью цифрового осциллографа и MATLAB

в 6:56, , рубрики: осциллограф, Разработка систем связи

На практике иногда возникает задача измерения коэффициента гармоник (Кг) генератора сигналов. Такой генератор может быть как аналоговым так и цифровым. Например, генератор на операционном усилителе, интегральном таймере (NE555), микроконтроллере (МК) или программируемой логической интегральной схеме (ПЛИС), или цифровом сигнальном процессоре (ЦСП), с выходом в виде широтно-импульсной модуляции (ШИМ) или сигналом цифро-аналогового преобразователя (ЦАП). При необходимости формирования гармонического сигнала, на выходе ШИМ или ЦАП устанавливается фильтр нижних частот (ФНЧ), который сглаживает ступенчатую форму сигнала и снижает Кг. В общем случае, измерение Кг позволяет контролировать работу как программных алгоритмов так и аппаратных узлов.

Измерить Кг можно с помощью различных приборов, например, в статье «Измерение коэффициента гармоник напряжения сигнала, заданного во временной области» приводится несколько вариантов измерения этого параметра как традиционными средствами измерений, так и перспективными. Но хочется отметить, что эти устройства более специализированные, чем, например, цифровой осциллограф или мультиметр. Поэтому, не каждый инженер или радиолюбитель отважится на покупку такого прибора.
Для того, чтобы понять как измерить Кг с помощью подручных инструментов, следует посмотреть на его формулу. Например, в статье «Коэффициент нелинейных искажений» подробно изложен физический смысл этого параметра. Простая формула, в которой используются только амплитуды гармоник сигнала. Таким образом, если измерить амплитуды гармоник сигнала на выходе генератора, то решение задачи об измерении Кг сведётся к одной формуле.

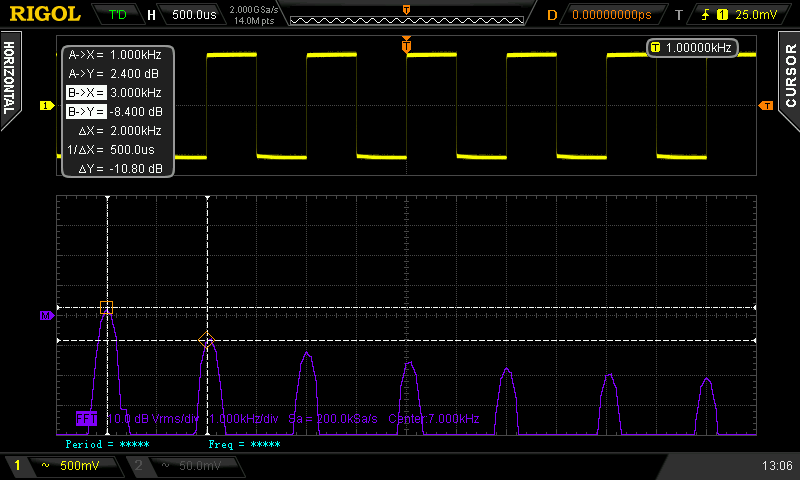

Цифровые осциллографы могут содержать опцию Fast Fourier Transform (FFT). В этом случае осциллограф переключается в режим измерения FFT, а затем с помощью маркеров, амплитуды гармоник измеряются и записываются на листочек.


Так обычно и происходит, но во-первых — это долго, т.к. измерения производятся вручную. И, во-вторых — длительность выборки сигнала, а следовательно разрешение FFT по частоте, как правило, значительно ограничено. Другое дело, если с помощью осциллографа захватить выборку сигнала нужной длины, для последующего расчёта спектра уже на компьютере.

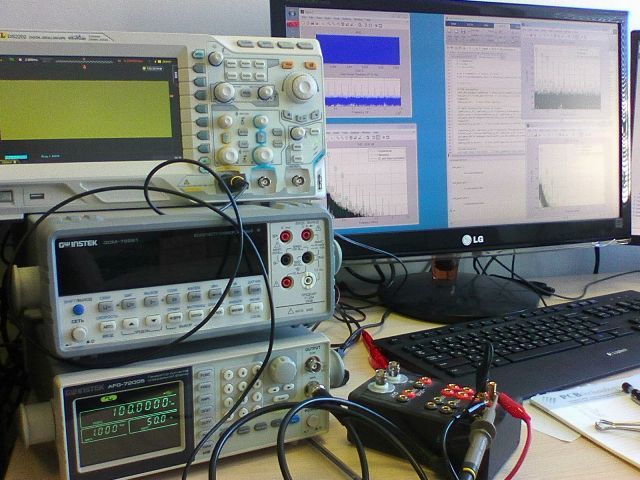

С захватом временной выборки сигнала и её передачей в компьютер, справятся большинство цифровых осциллографов с дистанционным интерфейсом, например, USB или Ethernet. А для расчёта Кг по спектру можно выбрать Matlab. Тем более, что при наличии Instrument Control Toolbox, дистанционный захват выборки сигнала производится прямо из Matlab.

function [osc_data,fs] = osc_capture_ds2202()

ds2000 = visa('ni','USB0::0x1AB1::0x04B0::DS2A142900939::INSTR');   % Create VISA object.
ds2000.InputBufferSize = 2e6;
fopen(ds2000);
fprintf(ds2000,':CHAN1:BWLimit 20M');   % Set BandWidth Limit to 20MHz.
fprintf(ds2000,':ACQ:MDEPth 140000');   % Set Memory Depth from several typical values.
fs = str2double(query(ds2000,':ACQ:SRATe?')); % Get Sample Rate.

%% Setup Waveform
fprintf(ds2000,':STOP');    % Stop oscilloscope.
fprintf(ds2000,':WAV:SOURce CHAN1');
fprintf(ds2000,':WAV:MODE RAW');
fprintf(ds2000,':WAVeform:FORMat ASCII');
fprintf(ds2000,':WAV:POINts 131072');   % Number of points that must be less than MDEPth.
fprintf(ds2000,':WAV:RESet');
fprintf(ds2000,':WAV:BEGin');

pause(5);   % Wait the end of the acquisition.

%% Get Waveform
while true
    status = query(ds2000,':WAV:STATus?');
    pause(1);   % Not neccesary, but...
    [state,rem] = strtok(status,',');
    len = strtok(sscanf(rem,'%s'),',');

    if eq(len,'0')
        break;
    end
    if eq(state(1),'I')
        osc_data = cell2mat(textscan(query(ds2000,':WAV:DATA?'),'%f','delimiter',','));
        break;
    else
        osc_data = cell2mat(textscan(query(ds2000,':WAV:DATA?'),'%f','delimiter',','));
    end
end

fprintf(ds2000,':WAV:END');
fprintf(ds2000,':RUN'); % Run the oscilloscope.

%% Delete instrument object
fclose(ds2000);
delete(ds2000);
clear ds2000;

Но прежде чем воспользоваться методом расчёта Кг по спектру, надо бы удостовериться, что осциллограф подойдёт. Согласно исследованию, с которым можно познакомиться в статье «Analytic Method for the Computation of the Total Harmonic Distortion by the Cauchy Method of Residues», Кг меандра, а также сигналов, полученных после фильтрации меандра фильтрами различных порядков, имеют определённые величины, которые в данном случае могут быть эталонами. Для проверки понадобится генератор прямоугольных импульсов, который необходимо подключить к осциллографу.


А также соответствующие фильтры, которые можно реализовать программно с помощью Signal Processing Toolbox.

clear all
clc

%% Signal Acquisition
[s,fs] = osc_capture_ds2202();  % s - signal, fs - sample frequency.

%% Setup parameters
number_of_harmonics = 11; % Number of harmonics (including the fundamenal)...
    % to use in the THD calculation.
L = length(s);  % Length of the signal for FFT computing. It is used only for plot.
T = 1/fs;
t = (0:L-1)*T;

s_ac = s-mean(s); % Remove DC level. It is not neccesary for thd function.
s_ac = s_ac/max(abs(s_ac)); % Normalize signal. As above for thd.

%% Estimate the THD of the signal
[thd_dBc,harmpow,harmfreq] = thd(s_ac,fs,number_of_harmonics);
thd_perc = 10^(thd_dBc/20)*100  % Convert dB to Percents and display result.
figure(2);
thd(s_ac,fs);   % Plot the Spectrum of the signal.

%% Apply Butterworth filter to signal and estimate THD for filtered signal
[lpFilter_b_II, lpFilter_a_II] = butter(2,2*harmfreq(1)/fs,'low');  % Design B-II filter.
filtII_s_ac = filter(lpFilter_b_II, lpFilter_a_II, s_ac);   % Apply B-II filter to signal.
thd_perc_BII = 10^(thd(filtII_s_ac,fs,number_of_harmonics)/20)*100  % Convert dB to Percents and display result.
figure(3);
thd(filtII_s_ac,fs);   % Plot the Spectrum of the B-II filter.

[lpFilter_b_IV, lpFilter_a_IV] = butter(4,2*harmfreq(1)/fs,'low');  % Design B-IV filter.
filtIV_s_ac = filter(lpFilter_b_IV, lpFilter_a_IV, s_ac);   % Apply B-IV filter to signal.
thd_perc_BIV = 10^(thd(filtIV_s_ac,fs,number_of_harmonics)/20)*100  % Convert dB to Percents and display result.
figure(4);
thd(filtIV_s_ac,fs);   % Plot the Spectrum of the B-IV filter.

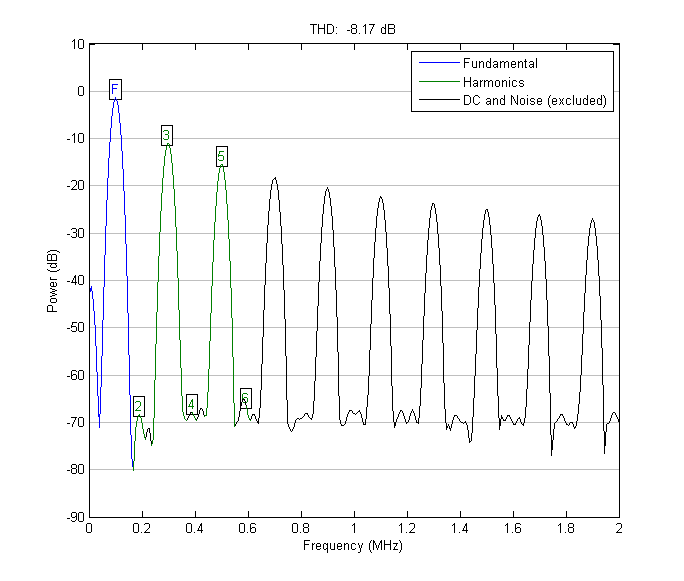

Спектр выходного сигнала генератора прямоугольных импульсов. Кг = 43.98%

Автоматизация измерения коэффициента гармоник генератора с помощью цифрового осциллографа и MATLAB - 4

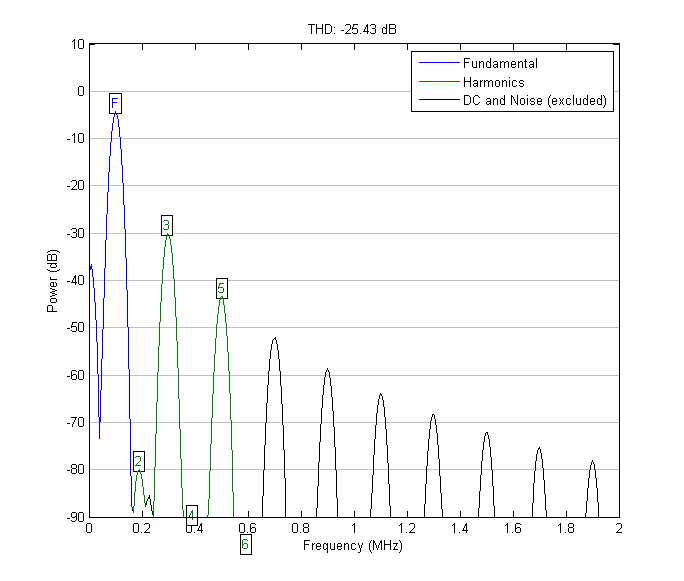

Спектр на выходе фильтра Баттерворта второго порядка. Кг = 5.36%

Автоматизация измерения коэффициента гармоник генератора с помощью цифрового осциллографа и MATLAB - 5

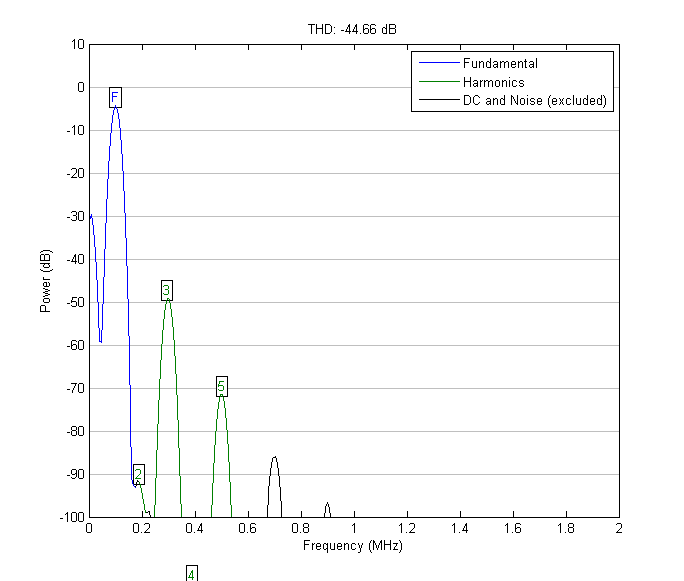

Спектр на выходе фильтра Баттерворта четвёртого порядка. Кг = 0.59%

Небольшое пояснения к графикам: логарифмические величины THD в шапках соответствуют только 5 первым гармоникам, поэтому эти величины отличаются от аналогичных, для которых предусматривается большее количество гармоник.

Стоит отметить, что Кг на выходе фильтров, полностью совпадают с расчётными. А вот Кг для прямоугольного сигнала меньше расчётного, т.к. спектр сигнала прямоугольной формы затухает медленно, и может понадобится несколько десятков гармоник для достижения расчётной величины — тут уже ничего не поделать.

Для автоматизации измерения Кг, дополнительно к предыдущему script'у, может понадобится поддержка команд испытуемого генератора с помощью Instrument Control Toolbox, но это только в том случае, если у устройства есть дистанционный интерфейс. Например, если команды реализованы как Command-line Interface (CLI), то всё должно быть просто.

[qty,b5_comport_list,~,b5] = b5_open_test;  % Search connected devices.
if qty
    b5.Port = b5_comport_list{1};   % Assign port to first device.
    fopen(b5);

    disp(b5_command(b5,'versions',.1)); % Display Versions of MCU and FPGA.
    disp(b5_command(b5,'sn',.1));   % Display Serial Number.
    b5_command(b5,'outrfreq 101050',.1);  % Set output frequency.
    b5_command(b5,'outrlvl 0',.1);  % Set output level.
    b5_command(b5,'outimp 600',.1); % Set output impedance.
    b5_command(b5,'outpath output',.1); % Connect generator to output connector.

    fclose(b5);    % Close port.
    delete(b5);    % Clear buffer.
    clear b5      % Remove var from memory.
else
    disp('b5-vf is not connected');
    delete(b5);    % Clear buffer.
    clear b5      % Remove var from memory.
end

Автоматизация измерения коэффициента гармоник генератора с помощью цифрового осциллографа и MATLAB - 6

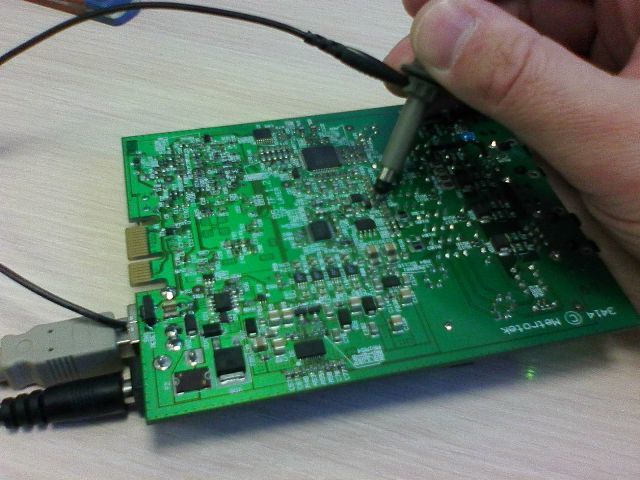

Собственно, таким образом и был измерен Кг генератора, который был разработан на базе ПЛИС, в модуле, предназначенном для проверки аналоговых систем передачи. В качестве примера, ниже приводятся графики спектров и величины Кг непосредственно на выходе ЦАП (ADC на рисунке) и после звена фильтра типа к, а также необходимый script для построения графиков.

%% Window
win = tukeywin(length(s_ac),1); % Generate window.
% win = 1; % Disable window.
s_ac_win = s_ac.*win;   % Apply the window.

%% FFT
nfft = 2^nextpow2(L);   %% FFT length
fft_s_ac_win = fft(s_ac_win,nfft)/L;
f = fs/2*linspace(0,1,nfft/2+1);

win_scale = 1/mean(win);    %% Normalization the result

fft_s_ac_win_lin = 2*win_scale*abs(fft_s_ac_win(1:nfft/2+1));
fft_s_ac_win_log = 20*log10(fft_s_ac_win_lin);

%% Fig 1
figure(1);
subplot(2,1,1), plot(t,s_ac), axis([0 max(t) -max(abs(s_ac)) max(abs(s_ac))]), grid on;
title('itADC','fontsize',10);
xlabel('Time, its','fontsize',10), ylabel('Amplitude, itV','fontsize',10);

subplot(2,1,2), plot(f,fft_s_ac_win_log), axis([0 fs/2 -110 10]), grid on;
title('itFast Fourier Transform (FFT) Plot','fontsize',10);
xlabel('Frequency, itHz','fontsize',10), ylabel('Amplitude, itdB','fontsize',10);

Автоматизация измерения коэффициента гармоник генератора с помощью цифрового осциллографа и MATLAB - 7

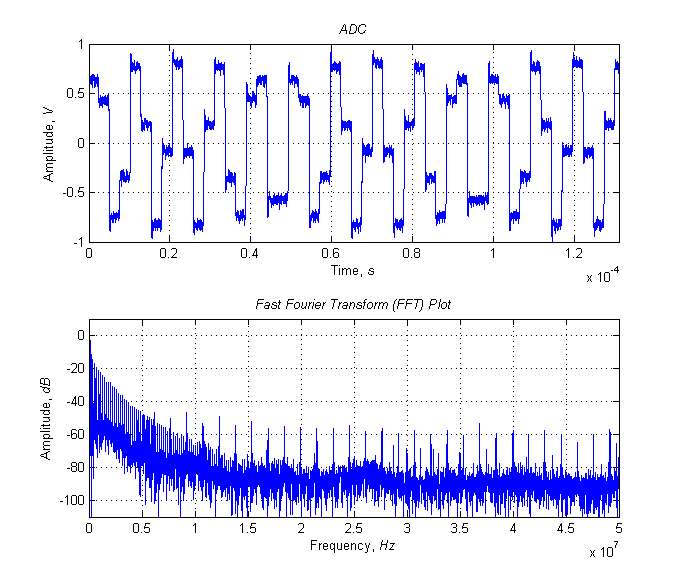

Сигнал и его спектр на выходе ЦАП, Кг = 28.3%

Автоматизация измерения коэффициента гармоник генератора с помощью цифрового осциллографа и MATLAB - 8

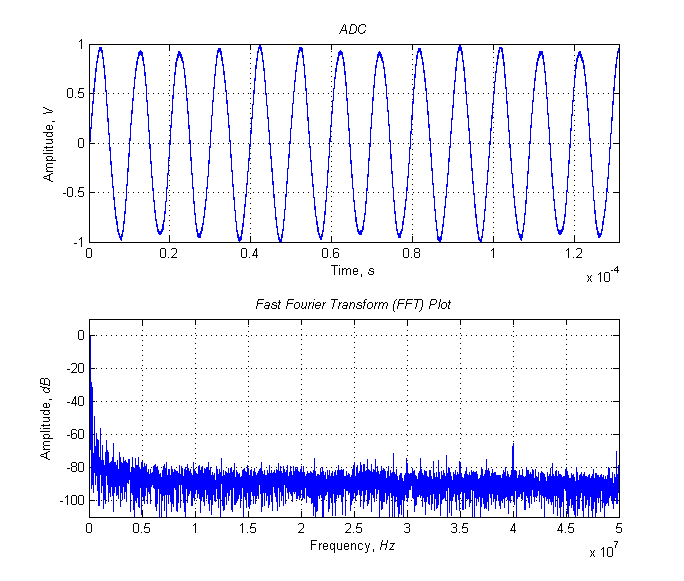

Сигнал и его спектр на выходе звена фильтра типа к, Кг = 2.5%

Хочется отметить, что вся эта работа была проведена только ради оценки наихудшего значения Кг максимальной частоты генератора. В рабочей полосе частот от 200Гц до 62кГц, Кг не превысил 0.34%. Для этих частот графики сигналов и спектров оказываются уже не столь интересными.

Таким образом, на примере генератора, построенного на ПЛИС с подключённым ЦАП и дополнительной фильтрацией сигнала с помощью звена ФНЧ типа к, показано, что измерение Кг в различных точках схемы можно проводить с помощью цифрового осциллографа, подключенного к компьютеру и Matlab. Такой механизм позволяет значительно сократить время на оценку качества функционирования устройства и избавляет инженера от рутины вычислений.

Автор: sdy

Источник
