Апгрейд Wi-Fi на ноутбуке ThinkPad T60

в 13:35, , рубрики: Песочница, метки: , , ,

Штатная Mini PCI-e карта Wi-Fi (модель WM3945ABG) в моем ноутбуке ThinkPad T60 поддерживает стандарты не выше 802.11g, а хочется 802.11n. Процедура замены заставит нас осознать несколько проблем.


Проблемы:

  • BIOS не позволяет ставить какие попало карты, а только те, что включены в белый список. Если не решить этот вопрос — появится сообщение об ошибке и остановится процесс загрузки.

  • Некоторые Mini PCIe карты Wi-Fi имеют три антенных гнезда, но в ThinkPad T60 две антенны. В таком случае одно гнездо останется свободным. Особой проблемы здесь нет, чистая теоретическая скорость в данном случае не очень важна.

  • Новая карта Wi-Fi, скорее всего, будет короче по длине, чем «родная», поэтому необходимо продумать систему крепления до того, как приступим к процедуре замены.

  • Если на новой карте помимо Wi-Fi имеется Bluetooth — он работать не будет из-за особенностей разводки питания на ThinkPad. Мы просто продолжим пользоваться старым синезубом, потому что он размещен отдельно, т.е. не на карте Wi-Fi, которую мы вытащим.

В одной популярной сети магазинов в качестве бонуса к материнской плате для настольного компьютера вручили вот такой комплект:


Это PCI карта GC-WB150 для настольного ПК, где «сердцем» служит именно подходящая нам Mini PCI карточка. Как видим, версия именно с двумя антеннами, поэтому вопрос со свободным разъемом не возникает.


Чтобы снять с карты Mini PCI «дочку», надо открутить пару винтов и отсоединить антенны.


Прежде чем разбирать ноутбук, надо прошить модифицированную версию BIOS, чтобы ликвидировать белый список.

Для начала необходимо зайти в установки BIOS и снять все-все пароли (супервизора, на загрузку, на диск), а также отключить Security чип и отключить вход по датчику отпечатка пальца. Последовательно, на всех трех страницах BIOS: «Password», «Fingerprint», «Security chip». Зачем? Ходят слухи, что иногда что-то может пойти не так. В общем, есть перспектива оказаться с запароленным ноутбуком без возможности входа. Я не стал проверять реальность такой ситуации, а просто отключил всю защиту на время прошивки BIOS.

  • Напомню, что разлочить ThinkPad иногда невозможно без замены материнской платы, смены диска или неких аппаратных ухищрений. Снимите пароли! Отключите Security чип! Проверьте загрузку!

Также сбросим настройки BIOS к заводским по клавише F9, как рекомендует производитель. Проверим нормальную загрузку ноутбука на отсутствие запросов для ввода пароля или аутентификации по датчику отпечатков. После активации заводских настроек может выпасть ошибка о невозможности загрузки через PXE. Просто жмем ESC и грузимся дальше.

Далее нам понадобится модифицированный BIOS с отключенной проверкой оборудования по белому списку и утилита для прошивки.

Архив скачается в виде ISO, с помощью WinRar-а извлекаем оттуда файл $01A3000.ROM.
Утилита для прошивки сначала развернется в указанный вами каталог, а потом предложит инсталляцию. Отказываемся от инсталляции, сняв галочку.

  • Не полагайтесь на аккумулятор, подключите ноутбук к сети!

В папке с утилитой запускаем WinPhlash.exe (из-под админского аккаунта), в нижнем поле указываем путь к файлу $01A3000.ROM. Далее нажимаем кнопочку «Flash BIOS».

После прошивки BIOS перезагружаем ноутбук, убеждаемся, что все нормально, выключаем его, и приступаем к замене Wi-Fi карты. Необходимо открутить пять винтов с нижней стороны ноутбука, снять упор для рук и клавиатуру.

Разбираем до пункта «6». Осторожно, не оторвите шлейфы. Разъем клавиатуры отключать необязательно. Ноутбук готов к апгрейду:

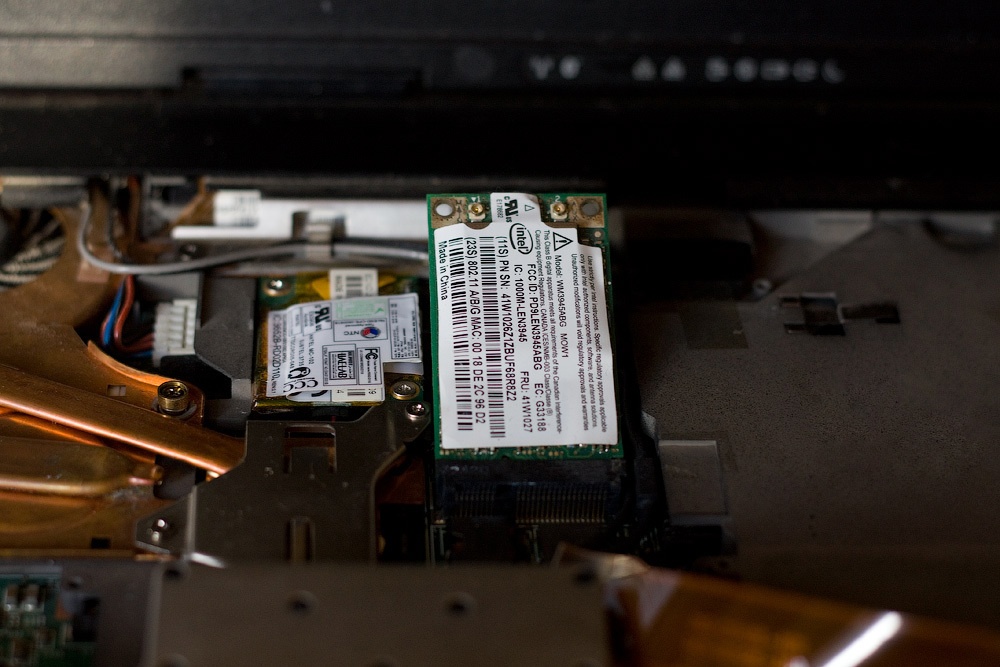

Откручиваем винты крепления Wi-Fi карты, отсоединяем антенные разъемы. Поднимаем дальний конец карты и вытаскиваем из слота.


Ставим нашу новую карточку, подключаем антенны, крепим предусмотренным ранее способом. Я просто подобрал планку с двумя отверстиями, но лучший вариант — изготовить специальную скобу и привинтить к штатным держателям двумя винтами. Но мне было лень.

Так как карта короткая, а днище клавиатуры металлическое, предусмотрим изоляцию. Я положил сверху прямоугольный кусок скотча.


Для сравнения: разница в длине старой карты и новой.


Собираем ноутбук, загружаем ОС, ставим драйвер Wi-Fi (для Bluetooth не надо). В случае с Windows подошел драйвер с диска, который был в комплекте с картой, но можно скачать с сайта Gigabyte. В списке оборудования карта видна как «Atheros AR1111 WB-EG Wireless Network Adapter».

Результат апгрейда:

  • При просмотре кино по локальной сети исчезли эпизодические лаги.

  • Скорость интернета на ноутбуке через WI-Fi роутер DAP-1155 сейчас составляет 20 Мегабит Download (максимальная на моем тарифе), 20 Upload. Со старой картой WM3945ABG было 16 и 14 соответственно.

  • Ушел известный глюк, когда WM3945ABG в режиме экономии энергии выдавал ничтожные скорости вроде 160 килобит. Пока догадаешься, что надо посмотреть свойства адаптера — всю голову сломаешь.

Благодарю пользователей Allexandria, kothor, FryPpy с ветки "IBM/Lenovo ThinkPad T6х, X6x и R6x, их эксплуатация" форума IXBT за наставления и помощь.
