Ночник из зеркала и RGB LED Strip Light

в 10:26, , рубрики: Песочница, метки: , , , , , ,

Как-то озадачили меня сделать небольшой ночничёк… что бы было дистанционное управление, разноцветное, возможно — с переливанием, не очень яркое и не раздражающее и что бы не особо не бросалось в глаза.

Подумав немного, решил сделать ночник, который будет крепиться на зеркало.

Сразу скажу: фото будет много, но «ночные» — не самого лучшего качества: телефон всех красок и четкости передать не смог. Заранее извиняюсь за качество.

Итак, начнем.

Сразу используемые материалы:

1. Алюминиевый уголок 13х13х1000мм
2. RGB диодная лента (у меня она IP65, но можно использовать и IP20)
3. Блок питания 12в 1-1.5а
4. Пара винтиков и гаек
5. Уголки
6. Провода
7. Инфракрасный контроллер

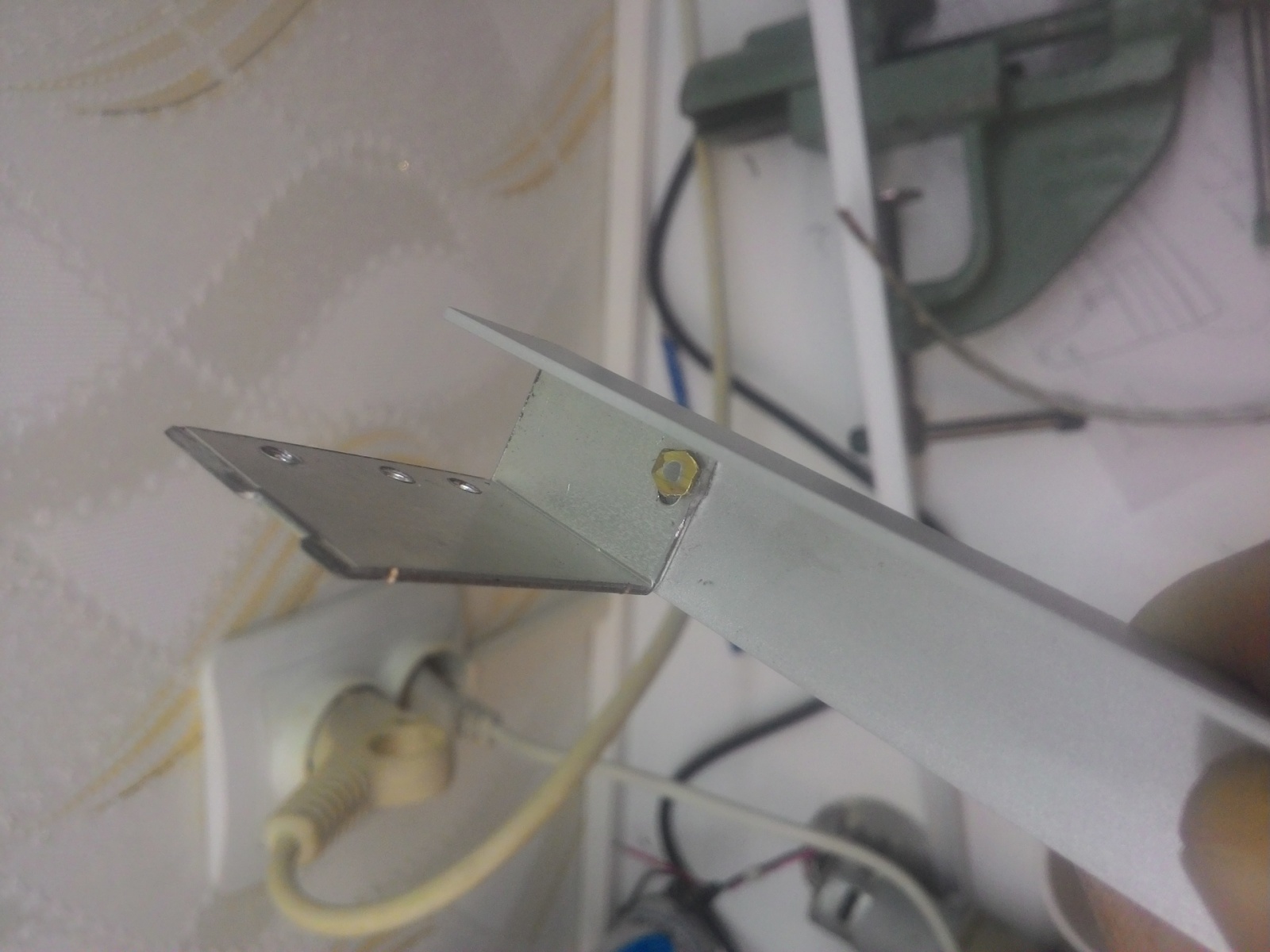

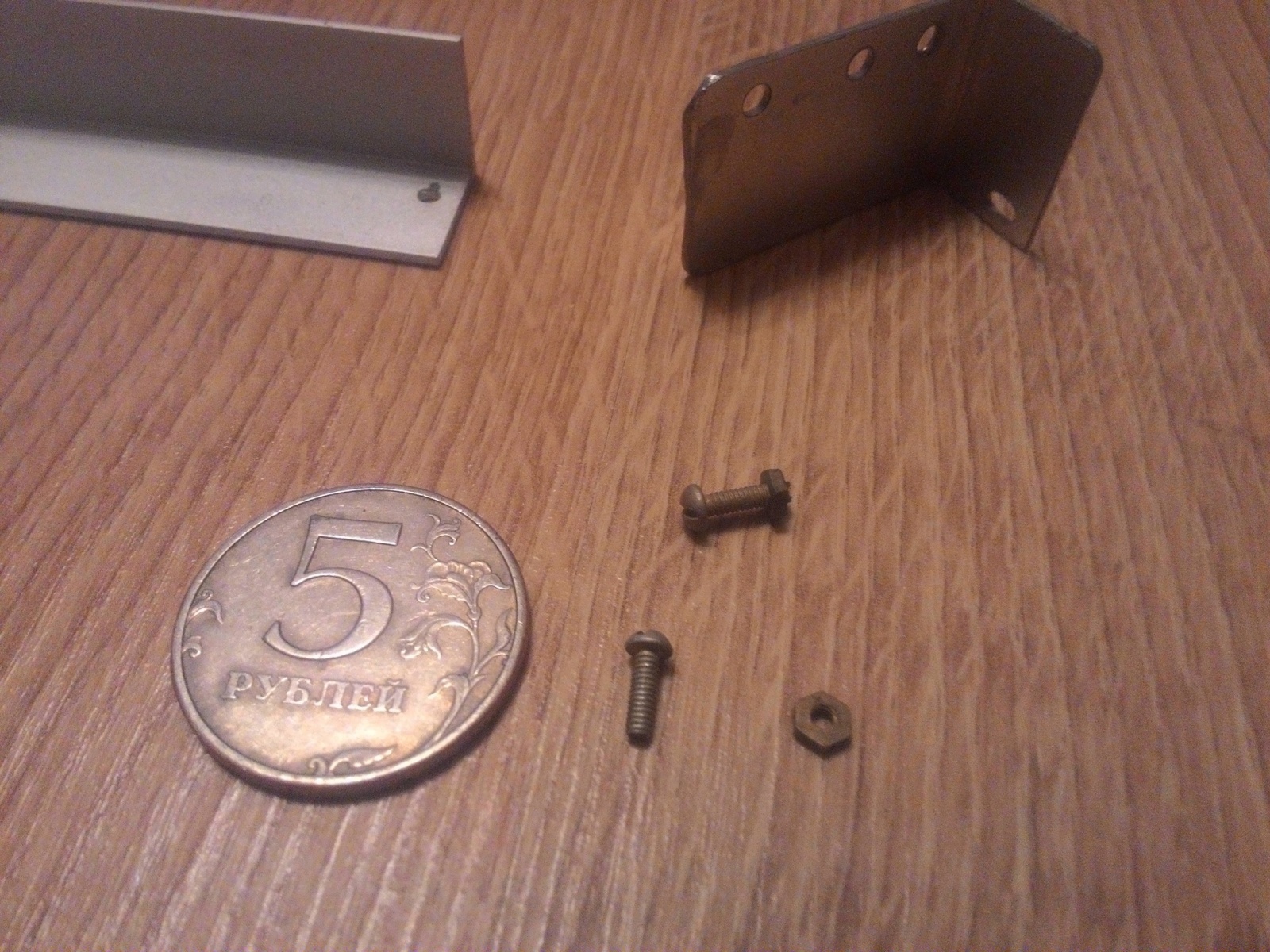

Для начала отпилим алюминиевый уголок по размеру. В моем случае — от крепления до крепления зеркала. Затем прикрепим к уголку еще два уголка так, что бы одна сторона уголка крепилась за зеркало.

Ночник из зеркала и RGB LED Strip Light - 1

Ночник из зеркала и RGB LED Strip Light - 2

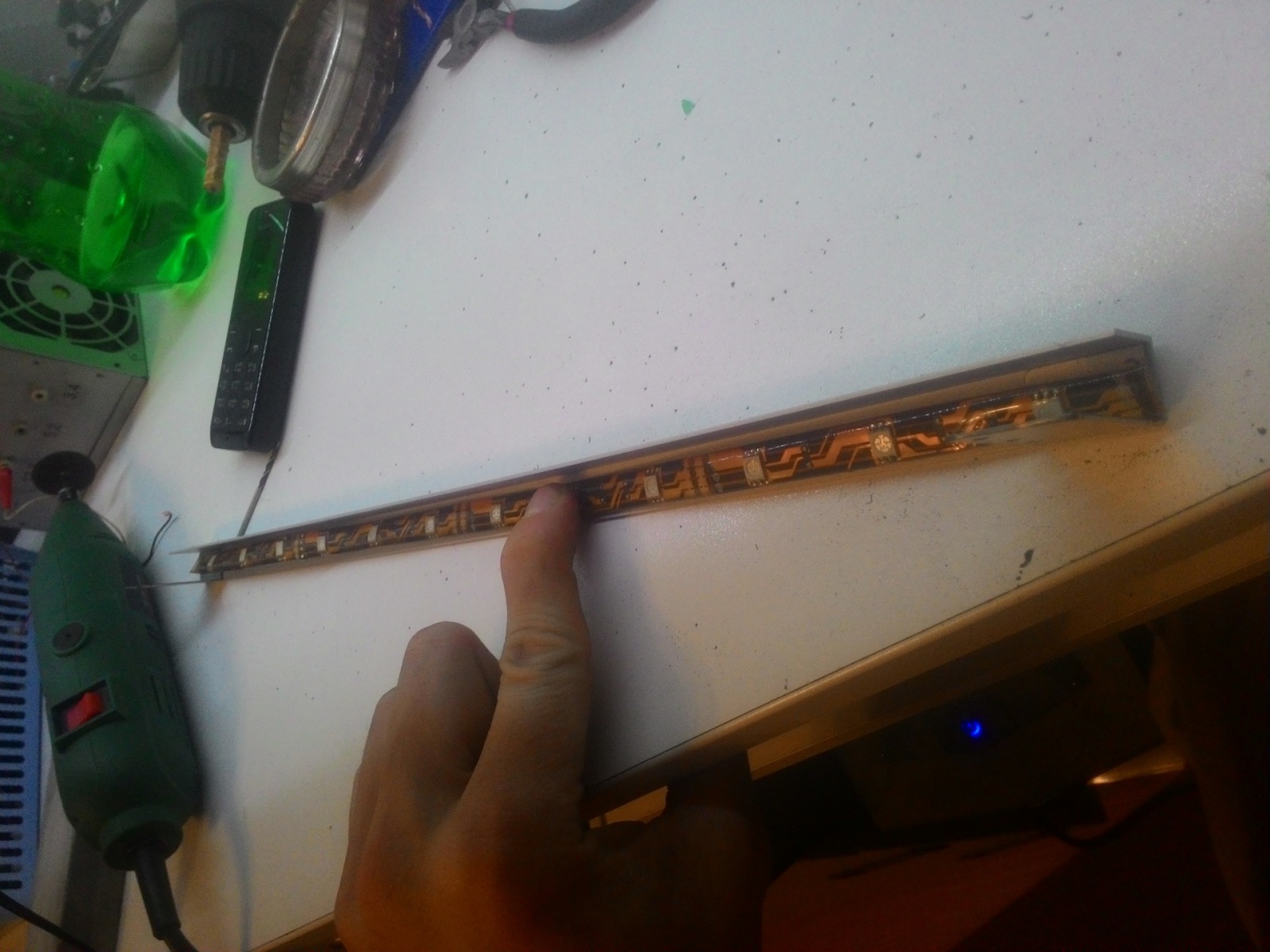

Примеряем и отрезаем диодную ленту по длине алюминиевого уголка.

Ночник из зеркала и RGB LED Strip Light - 3

Т.к. нужно, чтобы все было эстетично и красиво — провода необходимо спрятать за зеркало. Можно, конечно, использовать цельный 4-х жильный плоский провод, но у меня под рукой такого не оказалось, поэтому пришлось дербанить витую пару. Отмеряем, режем, припаиваем. Тут все понятно: «белый» — общий плюс, «зеленый» — G, «синий» — B, «оранжевый» — R.

Ночник из зеркала и RGB LED Strip Light - 4

Ночник из зеркала и RGB LED Strip Light - 5

Ночник из зеркала и RGB LED Strip Light - 6

Затем берем спиртобезжиривательрастворитель и очищаем поверхность алюминиевого уголка для того, что бы приклеить диодную ленту.

Ночник из зеркала и RGB LED Strip Light - 7

Приклеиваем.

Ночник из зеркала и RGB LED Strip Light - 8

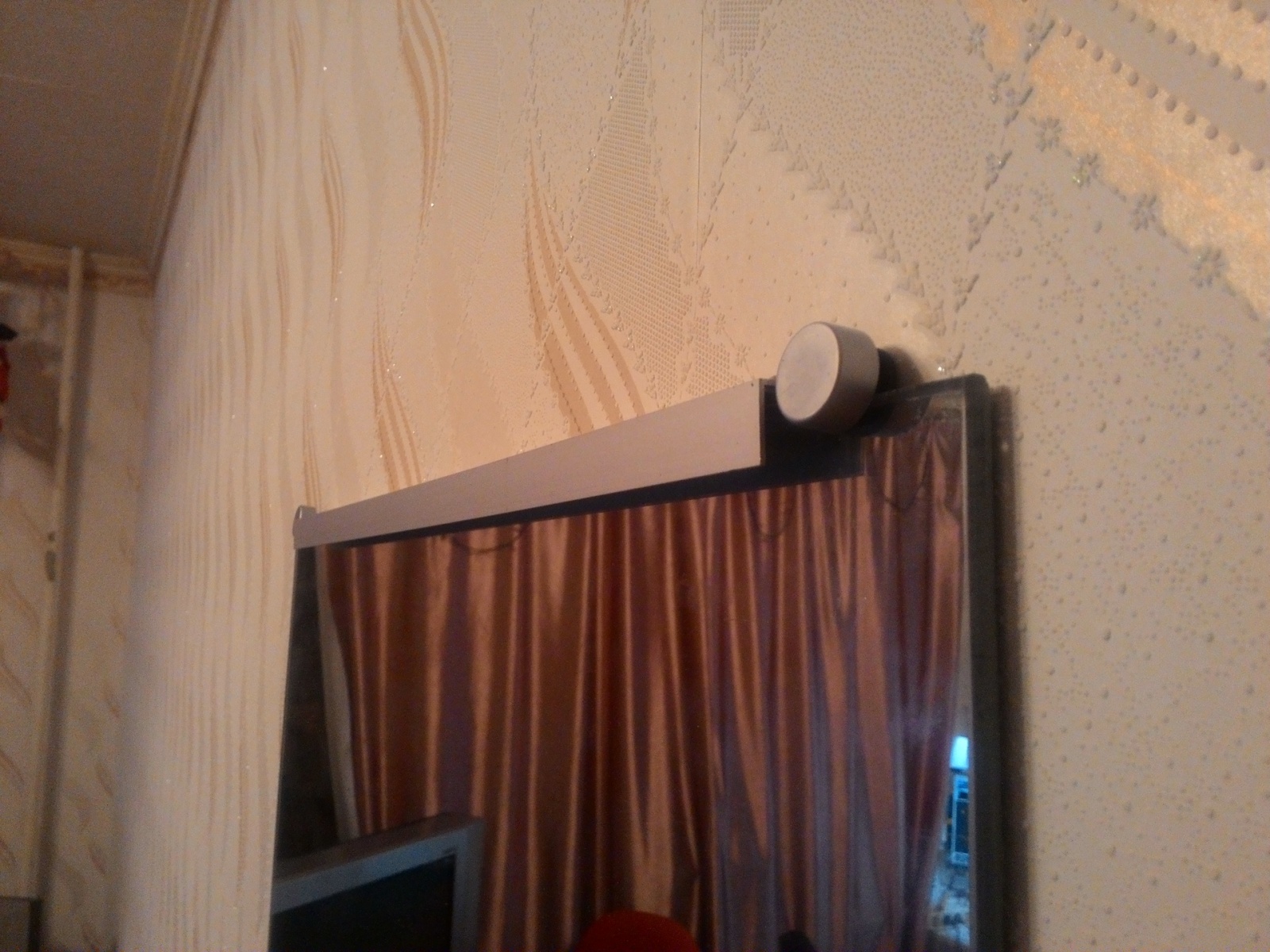

Крепим уголок с лентой на зеркало. Прячем провода так же за зеркало. Припаеваем коннектор. Подключаем контроллер и адаптер питания.

Ночник из зеркала и RGB LED Strip Light - 9

Ночник из зеркала и RGB LED Strip Light - 10

Ночник из зеркала и RGB LED Strip Light - 11

У меня под зеркалом стоит тумба, поэтому контроллер я прикрепил к задней стенке тумбы — она все равно статична, не двигается, так что можно не волноваться, что контроллер оторвется. Выводим инфракрасный приемник повыше, к краю зеркала и включаем.

Ночник из зеркала и RGB LED Strip Light - 12

Синяя подсветка при свете на максимум:

Ночник из зеркала и RGB LED Strip Light - 13

Синяя подсветка в темноте на максимум:

Ночник из зеркала и RGB LED Strip Light - 14

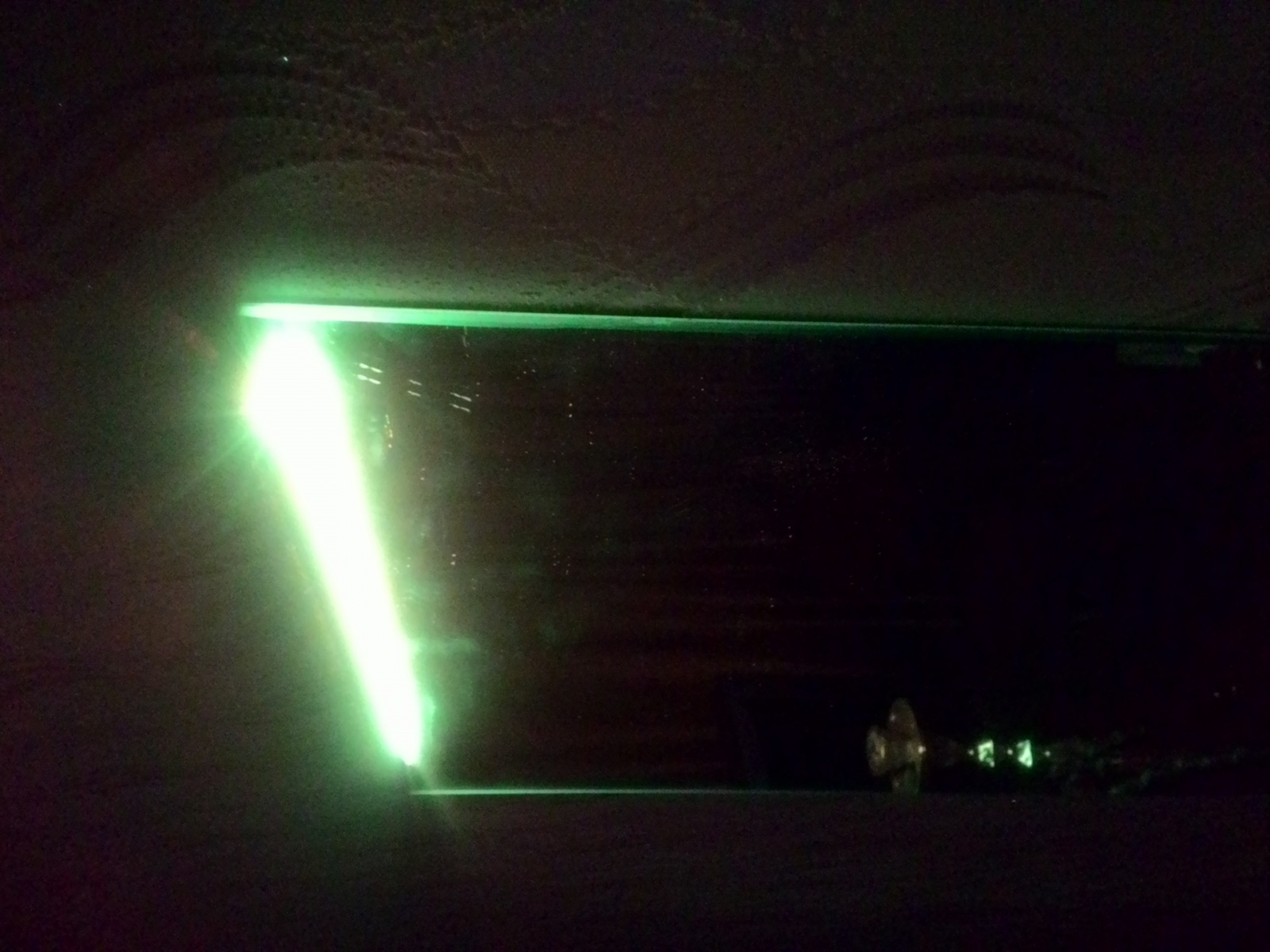

Синяя подсветка в темноте на минимуме:

Ночник из зеркала и RGB LED Strip Light - 15

Ночник из зеркала и RGB LED Strip Light - 16

Как уже говорил в самом начале — качество фотографий получилось не супер, но поверьте, в реальности выглядит в сотню раз лучше.

Надеюсь, кому-то понравится статья и решите сделать нечто подобное. Спасибо за внимание.
