Тотальный апгрейд MacBook: замена процессора

в 11:03, , рубрики: A1286, Песочница, метки:

Большинство владельцев ноутбуков Apple знает, что процессор в macbook-ах распаян на плате и не подлежит замене. Поэтому при покупке мака нужно сразу выбирать себе комплектацию с желаемым процессором.

Но эта информация не совсем верна. Да, процессор действительно распаян, но заменить его можно, как обычный BGA чип. И даже если заменить на более мощный, то все будет прекрасно работать. Единственное условие — процессор должен быть совместимой серии, т.е. иметь такую же частоту системной шины. Это необходимо для нормальной работы с чипсетом на системной плате. А другие характеристики проца: частота и кэш- не имеют значения. Таким образом можно получить апгрейд-прокачать проц.

Это утверждение не пустословное, мы многократно проводили такую операцию в нашем сервис-центре. Правда, пробовали делать это только на, уже устаревающих, маках с процами Intel Core 2 Duo, модели 2008-2010 года. Теоретически и с более новыми процессорами серии Core i не должно быть проблем. Но у нас пока нет такого опыта, надеемся что в скором времени попробуем.

Итак, расскажем поподробнее. Речь пойдет о следующих моделях маков: MacBook A1278 2008г.; MacBook A1342 2009-2010г.; MacBook Pro 13” A1278 2009-2010г.; MacBook Pro 15” А1286 2008-2009г.;MacBook Pro 17” А1297 2009г.
В этих моделях устанавливались различные мобильные процессоры Intel Core 2 Duo, с частотой системной шины 1066 MHz. Intel поставляла такие процы в BGA-исполнении (BGA479), которые и использовала Apple в своих ноутбуках.

Возникает вопрос: где взять такой проц чтобы заменить? Есть три варианта решения:
1. Купить на eBay или в Китае уже готовый формат BGA479.
2. Спаять проц с платы донора и затем восстановить BGA шары.
3. Самый интересный на наш взгляд, и самый доступный, о нем поподробнее.

Процессоры формата BGA479 почти ни чем не отличаются от аналогичных в исполнении для сокета PGA478. Но при этом, последние более широко распространены и доступны. Мобильные процессоры Intel Core 2 Duo для сокета PGA478 массово ставились в обычные ПК ноутбуки. Поэтому их проще и дешевле купить. Между PGA478 и BGA479 только два принципиальных отличия:

1. У PGA478 вместо шаров контактные ножки. Но они просто припаяны, их можно легко отпаять даже паяльником.
2. У PGA478 на один вывод меньше. Но этот контакт не функционален, это вывод питания, который многократно дублируется на других ножках.

Таким образом, из сокетного процессора можно сделать BGA. На фотографиях ниже мы продемонстрировали это процесс.

1 фото. Процессор в исполнении для сокета PGA478.

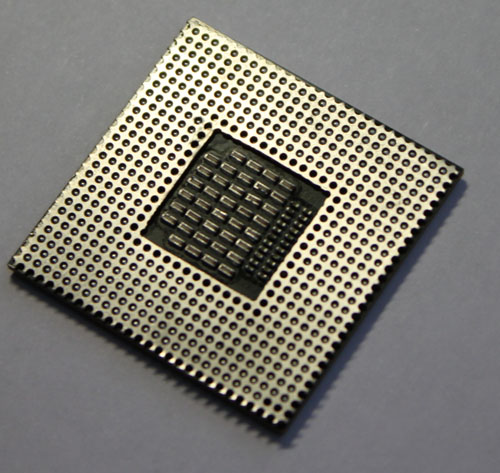

2 фото. Отпаиваем контактные ножки.

3 фото. Припаиваем BGA шары(реболинг).

4 фото. Готовый для пайки BGA процессор.

Процедуру замены процессора описывать не станем, она ничем не отличается от замены например видеочипа, такого материала полно в сети.

В заключении приведем список совместимых процов Intel Core 2 Duo, который можно установить на маки 2008-2010 года

Intel® Core™2 Duo Processor:
T9400 (6M Cache, 2.53 GHz, 1066 MHz FSB),
T9600 (6M Cache, 2.80 GHz, 1066 MHz FSB),
P9500 (6M Cache, 2.53 GHz, 1066 MHz FSB),
P8600 (3M Cache, 2.40 GHz, 1066 MHz FSB),
P8400 (3M Cache, 2.26 GHz, 1066 MHz FSB),
P7350 (3M Cache, 2.00 GHz, 1066 MHz FSB),
T9800 (6M Cache, 2.93 GHz, 1066 MHz FSB),
P8700 (3M Cache, 2.53 GHz, 1066 MHz FSB),
T9550 (6M Cache, 2.66 GHz, 1066 MHz FSB),
T9900 (6M Cache, 3.06 GHz, 1066 MHz FSB),
P8800 (3M Cache, 2.66 GHz, 1066 MHz FSB)

А полные характеристики этих процов можно посмотреть по этой ссылке.

Автор: Mac_Plus_Parts
