Один пиксель вместо тысячи слов

в 8:38, , рубрики: gif, jpg, PNG, графические файлы, ненормальное программирование, обработка изображений, Разработка веб-сайтов, сжатие данных, форматы файлов

Один пиксель вместо тысячи слов - 1

Пару месяцев назад, отдыхая от реализации новых возможностей вроде q_auto и g_auto, я прикалывался в нашем командном чате по поводу того, как различные форматы хранения изображений будут сжимать однопиксельную картинку. В ответ Orly, редактор блога, попросил меня написать пост об этом. Я сказал: «Конечно, почему бы и нет. Но это будет очень короткий пост. Ведь что можно рассказать про один пиксель».

Похоже, я был сильно неправ.

Что можно сделать с одним пикселем?

В ранние годы веба однопиксельные картинки часто использовались как костыли для вещей, которые сейчас делаются через CSS. Создание отступов, линий, прямоугольников, полупрозрачных фонов – много чего можно сделать, просто масштабируя пиксель до нужных размеров. Ещё одно использование пикселей, дожившее до наших дней – маячки, средства для отслеживания и аналитики.

В отзывчивом веб-дизайне однопиксельные картинки используются как временные заглушки в ожидании загрузки страницы. Большинство браузеров не поддерживают HTTP Client Hints, поэтому некоторые варианты с отзывчивыми изображениями ждут полной загрузки страницы, чтобы подсчитать актуальный размер картинок, а затем заменяют однопиксельные картинки нужными изображениями при помощи JavaScript.

Один пиксель вместо тысячи слов - 2
Сломанная картинка

Есть и ещё одно применение однопиксельных картинок: их можно использовать в качестве картинок «по умолчанию». Если нужное изображение по каким-то причинам невозможно найти, в некоторых случаях лучше показать один прозрачный пиксель, чем выдавать «404 — Not Found», которая будет видна в браузерах как «сломанная картинка». Нужное изображение вы в любом случае не увидите, но профессиональнее будет не акцентировать на этом внимание, выдавая иконку «сломанной картинки».

Хорошо, значит, однопиксельные картинки бывают полезными. И как же наилучшим образом закодировать изображение размера 1х1?

Очевидно, что для форматов сжатия изображений это пограничный случай. Если изображение состоит из одного пикселя, сжимать тут особенно нечего. Несжатых данных тут будет содержаться от одного бита до четырёх байт – в зависимости от интерпретации: черно-белый (1 бит), оттенки серого (1 байт), оттенки серого с альфой (2 байта), RGB (3 байта), RGBA (4 байта).

Но нельзя закодировать только лишь данные – в любом формате изображений нужно задать интерпретацию данных. По меньшей мере, нужно знать высоту и ширину изображения и количество бит на пиксель.

Заголовки

Обычно для кодирования высоты и ширины используется четыре байта: два на число (если бы это был один байт, то максимальная размерность картинки была бы 255x255). Допустим, нужен ещё байт для задания типа цветопередачи (оттенки серого, RGB или RGBA). В таком минималистичном формате однопиксельная картинка занимала бы не менее 6 байт (для белого пикселя), а максимум – 9 байт (для полупрозрачного пикселя произвольного цвета).

Но в заголовках реальных форматов обычно содержится гораздо больше информации. Первые несколько байт любого формата содержат уникальный идентификатор нужный лишь для того, чтобы сообщить, что «Эй! Я — файл вот конкретно такого формата!». Эта последовательность байт также известна, как «волшебное число». К примеру, GIF всегда начинается с GIF87a или GIF89a, в зависимости от версии спецификаций, PNG – с 8-байтной последовательности, включающей PNG, у JPEG есть заголовок, содержащий строку JFIF или Exif, и т.д.

В заголовках может содержаться мета-информация. Это специфичные для данного формата данные, необходимые для раскодирования, определяющие, какой из подвидов формата используется. Некоторые из мета-данных не обязательно нужны для раскодирования, но тем не менее, используются для определения того, как показывать их на экране: цветовой профиль, ориентация, гамма, количество точек на пиксель. Это могут также быть производльные данные – комментарии, временные отметки, отметки об авторских правах, GPS-координаты. Это могут быть необязательные или обязательные данные, в зависимости от спецификации. Конечно, эти данные увеличивают объём файла. Давайте поэтому остановимся на минимальных файлах, откуда удалена вся необязательная информация – или мы будем тратить драгоценные байты на ерунду.

Кроме заголовков, в файлах может встречаться и другая дополнительная информация – маркеры, контрольные суммы (используемые для проверки правильности передачи или результата работы других процессов, которые могут испортить файл). Бывает, что требуется включить в файл отступы, чтобы выровнять все данные.

Однопиксельные, минимально возможные картинки, показывают, сколько «лишней» информации содержится в формате файла. Смотрим.

Вот шестнадцатеричный дамп 67-байтного PNG-файла с одним белым пикселем.

00000000  89 50 4e 47 0d 0a 1a 0a  00 00 00 0d 49 48 44 52  |.PNG........IHDR|
00000010  00 00 00 01 00 00 00 01  01 00 00 00 00 37 6e f9  |.............7n.|
00000020  24 00 00 00 0a 49 44 41  54 78 01 63 68 00 00 00  |$....IDATx.ch...|
00000030  82 00 81 4c 17 d7 df 00  00 00 00 49 45 4e 44 ae  |...L.......IEND.|
00000040  42 60 82                                          |B`.|

Файл состоит из 8-байтного «волшебного числа» PNG, за которым следует отрезок заголовка IHDR из 13 байт, отрезок с данными об изображении IDAT с 10 байтами «сжатых» данных, и отметка об окончании IEND. Каждый отрезок данных начинается с 4-байтного отрезка с длиной и 4-байтного отрезка-идентификатора, и заканчивается контрольной суммой из 4 байт. Эти три отрезка данных обязательны, так что они в любом случае отъедают 36 байт у 67-байтного файла.

Чёрный пиксель тоже занимает 67 байт, прозрачный – 68, а произвольный цвет RGBA займёт от 67 до 70 байт.

Заголовок у JPEG длиннее. Минимальный однопиксельный JPEG занимает 141 байт, и он не бывает прозрачным, т.к. JPEG не поддерживает альфа-канал.

В смысле заголовков GIF самый компактный из трёх универсальных форматов. Белый пиксель можно закодировать в GIF 35 байтами:

00000000  47 49 46 38 37 61 01 00  01 00 80 01 00 00 00 00  |GIF87a..........|
00000010  ff ff ff 2c 00 00 00 00  01 00 01 00 00 02 02 4c  |...,...........L|
00000020  01 00 3b                                          |..;|

а прозрачный – 43:

00000000  47 49 46 38 39 61 01 00  01 00 80 01 00 00 00 00  |GIF89a..........|
00000010  ff ff ff 21 f9 04 01 0a  00 01 00 2c 00 00 00 00  |...!.......,....|
00000020  01 00 01 00 00 02 02 4c  01 00 3b                 |.......L..;|

Для всех перечисленных форматов можно изготовить и файлы поменьше, которые будут показываться в большинстве браузеров, но они будут сделаны с нарушением спецификаций, так что декодер изображений может в любой момент пожаловаться на то, что файл битый (и будет прав), и показать иконку «сломанной картинки» – а мы именно её и пытаемся избежать.

Так какой же наилучший формат однопиксельной картинки для веба? Есть варианты. Если пиксель непрозрачный, то GIF. Если прозрачный – тоже GIF. Если полупрозрачный, то PNG, поскольку у GIF прозрачность задаётся только как «да» или «нет».

Всё это мало что значит. Любой из этих файлов уместится в один сетевой пакет, поэтому разницы в скорости не будет, а разница для хранилища вообще пренебрежимо мала. Но тем не менее, с этим забавно разбираться – по крайней мере, любителям форматов.

Что же насчёт более экзотических форматов?

Используя формат WebP, выбирайте его версию без потерь качества. Однопиксельная картинка без потери качества в формате WebP занимает от 34 до 38 байт. С потерей – от 44 до 104 байт, в зависимости от наличия альфа-канала. К примеру, вот полностью прозрачный пиксель в 34-байтном WebP без потери качества:

00000000  52 49 46 46 1a 00 00 00  57 45 42 50 56 50 38 4c  |RIFF....WEBPVP8L|
00000010  0d 00 00 00 2f 00 00 00  10 07 10 11 11 88 88 fe  |..../...........|
00000020  07 00                                             |..|

а вот тот же пиксель с потерей качества (по умолчанию) WebP, занимающий 82 байта:

00000000  52 49 46 46 4a 00 00 00  57 45 42 50 56 50 38 58  |RIFFJ...WEBPVP8X|
00000010  0a 00 00 00 10 00 00 00  00 00 00 00 00 00 41 4c  |..............AL|
00000020  50 48 0b 00 00 00 01 07  10 11 11 88 88 fe 07 00  |PH..............|
00000030  00 00 56 50 38 20 18 00  00 00 30 01 00 9d 01 2a  |..VP8 ....0....*|
00000040  01 00 01 00 02 00 34 25  a4 00 03 70 00 fe fb fd  |......4%...p....|
00000050  50 00                                             |P.|

Разница в том, что WebP с потерей качества и прозрачностью хранится как две картинки в одном файле-контейнере: одна картинка с потерей качества, хранящая данные для RGB, и другая, без потери, с данными альфа-канала.

BPG

У формата BPG также есть режимы с потерей из без потери качества, и для него действует обратная закономерность. BPG с потерей хранит 1 пиксель в 31 байте – наименьший показатель из всех:

00000000  42 50 47 fb 00 00 01 01  00 03 92 47 40 44 01 c1  |BPG........G@D..|
00000010  71 81 12 00 00 01 26 01  af c0 b6 20 bc b6 fc     |q.....&.... ...|

BPG без потерь качества занимает 59 байт. Прозрачный пиксель займёт 57 байт в BPG
с потерями и 113 байт в BPG без потерь. Интересно, что в случае с одним белым пикселем BPG выиграет у WebP (31 байт против 38), а с одним прозрачным пикселем WebP выигрывает у BPG (34 байта против 57).

FLIF

А ещё есть FLIF. Я, конечно, не могу забыть о нём, являясь главным автором бесплатного формата изображений без потери качества (Free Lossless Image Format). Вот 15-байтный FLIF для одного белого пикселя:

00000000  46 4c 49 46 31 31 00 01  00 01 18 44 c6 19 c3     |FLIF11.....D...|

А вот 14-байтный для чёрного:

00000000  46 4c 49 46 31 31 00 01  00 01 1e 18 b7 ff        |FLIF11........|

Чёрный пиксель получился меньше, потому что ноль сжимается лучше, чем 255. Заголовок простой: первые 4 байта всегда «FLIF», следующий – человеко-читаемое обозначение цвета и интерлейсинга. В нашем случае это «1», что значит, один канал для цвета (оттенки серого). Следующий байт – глубина цвета. «1» значит один байт на канал. Следующие четыре байта – размерность картинки, 0x0001 на 0x0001. Следующие 4 или 5 – сжатые данные.

Полностью прозрачный пиксель тоже занимает 14 байт в FLIF:

00000000  46 4c 49 46 34 31 00 01  00 01 4f fd 72 80        |FLIF41....O.r.|

В этом случае у нас 4 цветовых канала (RGBA) вместо одного. Можно было бы ожидать, что раздел с данными будет длиннее (всё-таки каналов в четыре раза больше), но это не так: поскольку значение альфа равно нулю (пиксель прозрачный), значения RGB считаются неважными, и их просто не включают в файл.

Для произвольного цвета RGBA файл FLIF может занять до 20 байт.

Хорошо, значит FLIF лидер в категории «один пиксель» в соревновании на кодирование изображений. Если бы ещё это было какое-то важное соревнование :)

Но тем не менее, FLIF не будет лидером. Помните упомянутый мною минималистичный формат? Тот, который закодирует один пиксель в размер от 6 до 9 байт? Такого формата нет, поэтому он в счёт не идёт. Но есть существующий формат, который довольно близко подходит к этому.

Он называется Portable Bitmap format (PBM), и представляет собою несжатый формат изображений из 1980-х. Вот как можно было бы закодировать один белый пиксель в PBM всего 8-ю байтами:

00000000  50 31 0a 31 20 31 0a 30                           |P1.1 1.0|

Да тут и шестнадцатиричный дамп не нужен, этот формат человеко-читаемый. Его можно открыть в текстовом редакторе.

P1
1 1
0

Первая линия (P1) обозначает, что картинка двухцветная. Не оттенки серого, а только два цвета – чёрный (цифра 1) и белый (0). Вторая линия – размерность картинки. А затем идёт разделённый пробелами список чисел, одно число на пиксель. В нашем случае 0.

Если вам нужно что-то другое, кроме чёрного и белого, можно использовать формат PGM для представления одного пикселя любого цвета всего 12-ю байтами, или PPM размером 14 байт. Это всегда меньше, чем соответствующий FLIF (или любой другой формат со сжатием).

В традиционном семействе форматов PNM (PBM, PGM и PPM) не поддерживается прозрачность. Существует дополнение PNM под названием Portable Arbitrary Map (PAM), где есть прозрачность. Но для нас он не подходит из-за многословности. Самый маленький из файлов PAM, представляющий прозрачный пиксель, такой:

P7
WIDTH 1
HEIGHT 1
DEPTH 4
MAXVAL 1
TUPLTYPE RGB_ALPHA
ENDHDR

На последней строке идёт четыре нулевых байта. Всего получается 67 байт. Можно было бы использовать оттенки серого с альфа-каналом вместо RGBA, это бы сберегло два байта в секции данных. Но получится файл из 71 байта, поскольку нужно будет сменить TUPLTYPE с RGB_ALPHA на GRAYSCALE_ALPHA. Кроме того, программе обработки может не понравится MAXVAL 1, и придётся поменять его на MAXVAL 255 (ещё два байта).

В общем, для однопиксельных изображений без прозрачности, самым маленьким будет PNM (от 8 до 14 байт для PNM против от 14 до 18 для FLIF), а с прозрачностью самым мелким будет FLIF (от 14 до 20 байт для FLIF против от 67 до 69 байт для PAM).

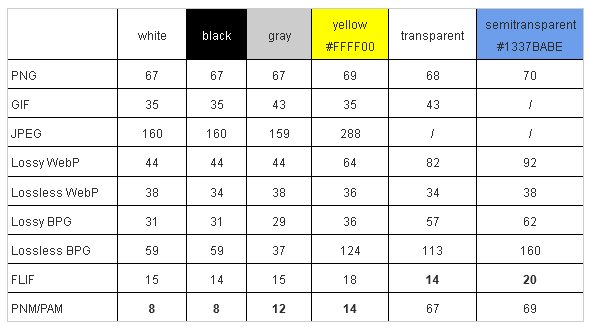

Вот сравнительная табличка с оптимальными размерами файлов для разных однопиксельных картинок:

Один пиксель вместо тысячи слов - 3

Может показаться странным, что формат без сжатия выигрывает у форматов со сжатием. Но если подумать, однопиксельные картинки – это наихудший вариант для сжатия изображений. Весь файл состоит из заголовка и дополнительной информации, и в нём очень мало данных. А очень мало данных нельзя сжать, поскольку сжатие основано на предсказуемости, и как можно предсказать единственный пиксель?

Автор: SLY_G
