Приветствую уважаемый читатель! В этой статье я постараюсь рассказать как мне удалось модифицировать прошивку портативной колонки, при том, что я не являюсь программистом. Наверняка для кого то идея окажется не новой, но когда я столкнулся с этой задачей быстрого ответа не нашел. В конце статьи я запилил видео, если кому окажется лень читать.

Изменение голосового меню портативной колонки - 1

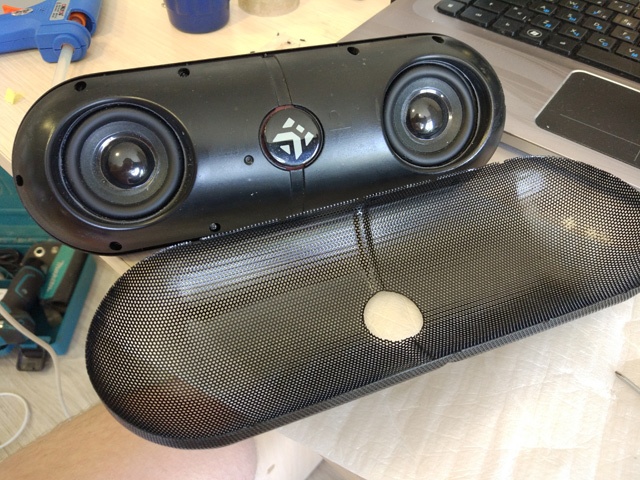

Итак, есть некая портативная колонка (в данном случае DEXP Phill), главный ее недостаток в том, что производитель воткнул в нее орущее на максимальной громкости голосовое меню, которое невозможно отключить либо сделать тише. Что-же разберем посмотрим что внутри.

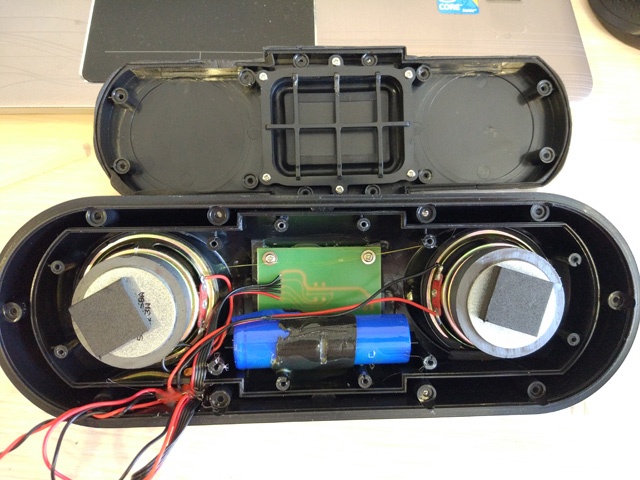

Динамики и аккумулятор:

Изменение голосового меню портативной колонки - 2

Эти две микросхемы — усилители мощности звука (УМЗЧ):

Изменение голосового меню портативной колонки - 3

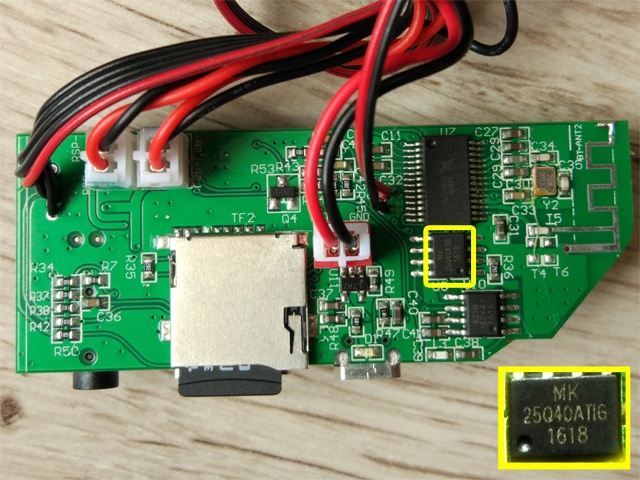

Здесь большая, многоногая микросхема — собственно плеер, внизу контроллер заряда аккумулятора и посередине SPI-flash память 25q40ATIG на 512 кБ (4 мБит):

Изменение голосового меню портативной колонки - 4

Мне кажется логично предположить, что в этой флэшке и зашиты файлы голосового меню, среди прочего. Ок, берем программатор CH341A выпаиваем микросхему и считываем содержимое.

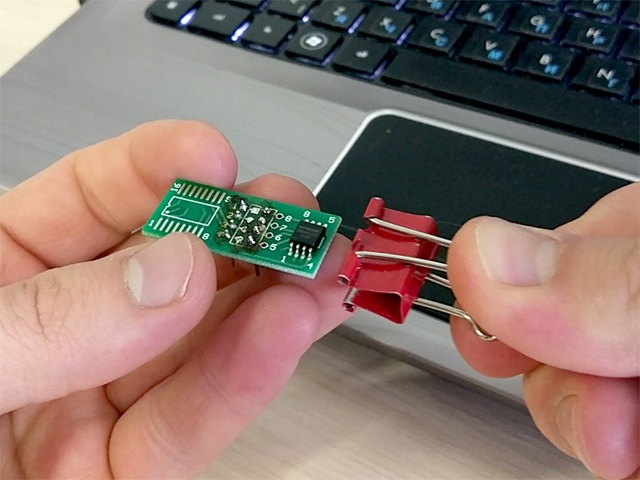

Микросхему можно не припаивать а просто зажать:

Изменение голосового меню портативной колонки - 5

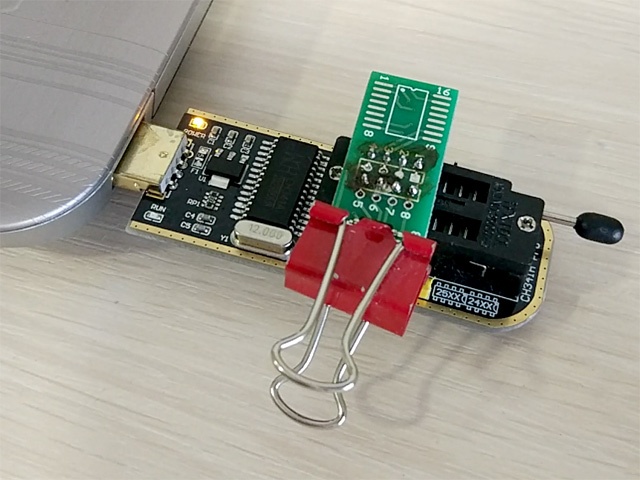

Почему именно CH341A? 1) Он читает 25 серию флэшек, 2) стоит ~2USD.

Изменение голосового меню портативной колонки - 6

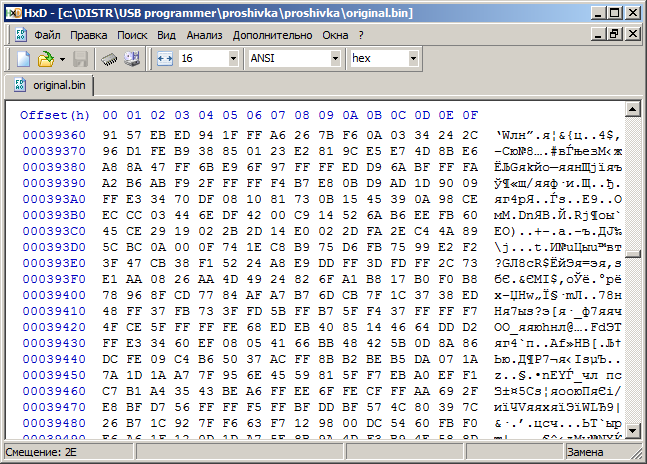

Итак считав данные мы получили бинарный (bin) файл размером 512 кБ в котором на первый взгляд ничего не понятно:

Изменение голосового меню портативной колонки - 7

Если кто не знает, то здесь показаны: слева — адреса ячеек памяти, по середине — байты (данные) представленные в 16-ричном исчислении, где максимальное значение FF, или 255 в 10-ричном. Справа редактор подставляет символы ACSII, которые иногда здорово помогают!

Если открыть в hex редакторе любой mp3 файл, а до кучи ещё и погуглить на тему устройства ID3 тэгов становиться понятно где собака зарыта где и как можно искать эти самые mp3 файлы голосового меню.

Изменение голосового меню портативной колонки - 8

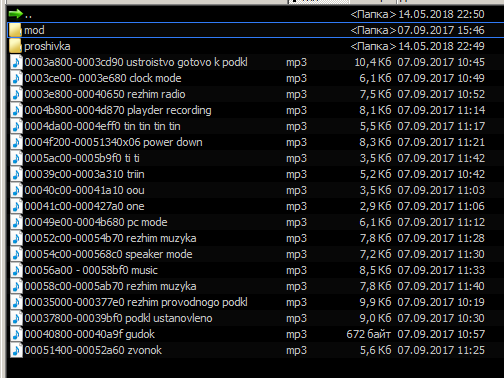

Все mp3 файлы имеющие ID3v2 начинаются с последовательности байт 49 44, поскольку ID3v2 пишется в начале файла — это первый ключ. ID3v1 — пишется в конце — это второй ключ. Мне повезло, то ли благодаря избытку памяти, то ли лени программисты не стали удалять ID3 тэги и байт за байтом я выудил нужные мне файлы. Поясняю: находим начальные и конечные байты, выделяем, копируем в новый hex файл и сохраняем с расширением mp3:

Изменение голосового меню портативной колонки - 9

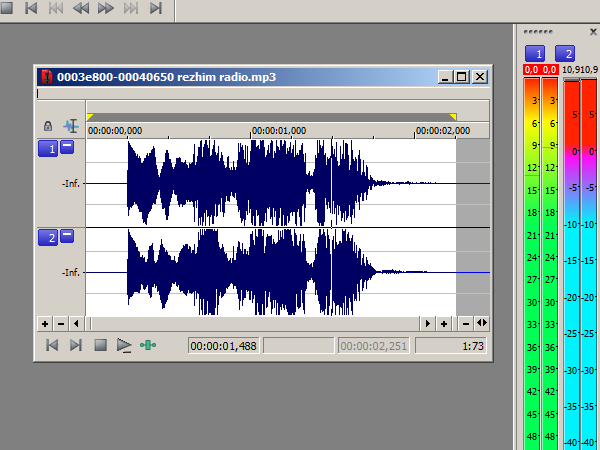

С удивлением обнаружил в прошивке множество других голосовых файлов. Например, озвучены цифры, правда на английском, позже понял для чего они нужны: у колонки есть bluetooth и когда она подключена к телефону во время вызова проговаривает входящий номер. Кривая локализация. Кстати, вот с какой чудовищной динамической компрессией выполнена озвучка:

Изменение голосового меню портативной колонки - 10

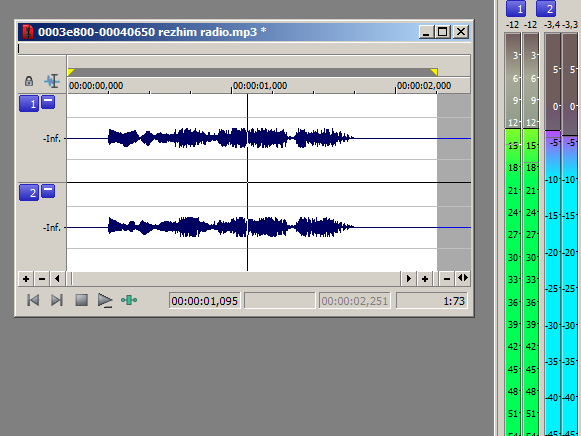

Догадливый читатель, наверное уже понял что делать дальше, есть два пути: изменить громкость у оригинальных файлов, сделать что то типа такого:

Изменение голосового меню портативной колонки - 11

Или заменить на что то более достойное. Я подобрал в бесплатных музыкальных банках новые звуки. Тут главное подогнать под размер заменяемого файла: меньше можно, больше — нет. Хорошо уменьшает размер ресемплирование (например с 44100 -> 22050) и собственно битрейт, но на компромисс идет качество. Далее выполняем всё в обратной последовательности: открываем новые mp3 файлы в hex редакторе копируем их на нужные места в прошивку, сохраняем прошивку, записываем в микросхему, припаиваем микросхему на место, собираем колонку. Profit.

Заключение

Важное замечание: конкретно в моем случае программатор CH341A смог только прочитать 25Q40ATIG, записать не смог т.к. ее нет в списке поддерживаемых. Поэтому пришлось купить аналог: 25Q40BVSIG с которым всё получилось.

Обещанное видео:

Автор: s22
