Интерактивный курс по ардуино на базе простого стартового набора

в 7:39, , рубрики: arduino, курс, образование, Программирование, проект, уроки, Электроника для начинающих

На данный момент существует большое количество онлайн и оффлайн образовательных программ, курсов, методических материалов по ардуино и на первый план выходит качество этих курсов, а оно не всегда оправдывает ожидания учеников и их родителей. Онлайн курсы обычно бывают малоэффективными в силу их низкой интерактивности. А эффективность оффлайн курсов сильно зависит от квалификации преподавателя, с которой иногда бывают проблемы в силу относительной новизны данного направления по сравнению с другими школьными дисциплинами. Данный курс призван частично решить обе этих проблемы. С одной стороны, он должен оказаться эффективнее существующих онлайн курсов за счет резкого увеличения интерактивности, о чем более подробно будет сказано далее. С другой стороны, увеличение эффективности самого курса немного снижает роль преподавателя, позволяя использовать данные интерактивные курсы в регионах с кадровым дефицитом в сфере преподавания ардуино.

Интерактивный курс по ардуино на базе простого стартового набора - 1

Часть 1. Методика.

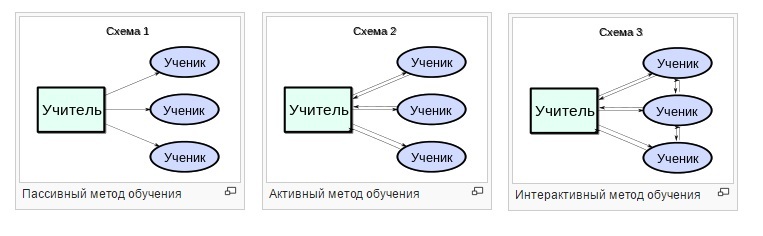

Итак, начнем с того, что же такое интерактивность, почему она важна и как достигается в рамках данного курса.
Инетерактивный метод обучения предполагает взаимодействие учеников не только с учителем но и между собой. Подробнее можно почитать в Википедии
Важность использования интерактивного метода заключается в том, что он эффективнее пассивного метода обучения. Этот факт является общепризнанным, как и тот факт что увеличение интерактивности увеличивает и эффективность процесса образования. Более подробно об этом можно узнать

тут.
В этом видео разбирается несколько случаев, когда увеличение интерактивности увеличивает качество образования, а ее уменьшение, соответственно, снижает качество образования.

В этом видео приводится пример, когда преподаватель использует пассивный метод обучения, и этот метод настолько неэффективен, что преподавателя предлагают заменить на видеозапись его же лекции.

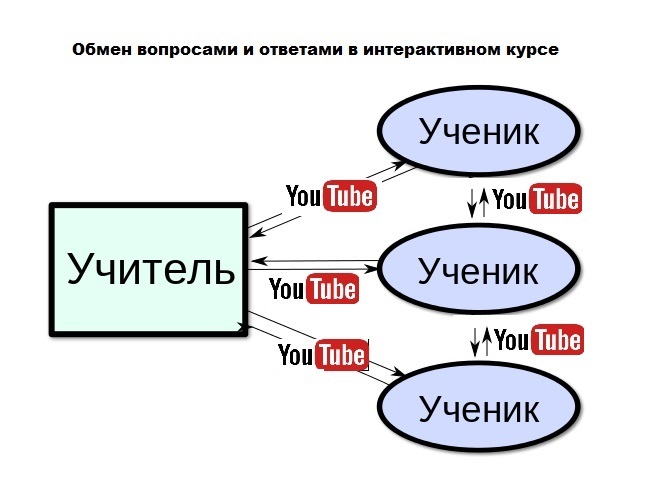

Обеспечение коммуникации между учителем и учеником а также между учениками в рамках данного курса реализовано за счет функционала двух соцсетей: Вконтакте и Youtube. В рамках обеих соцсетей возможно вести публичную беседу, отправлять личные сообщения и получать оповещения об ответе на интересующий вопрос.

Почему именно эти две соцсети

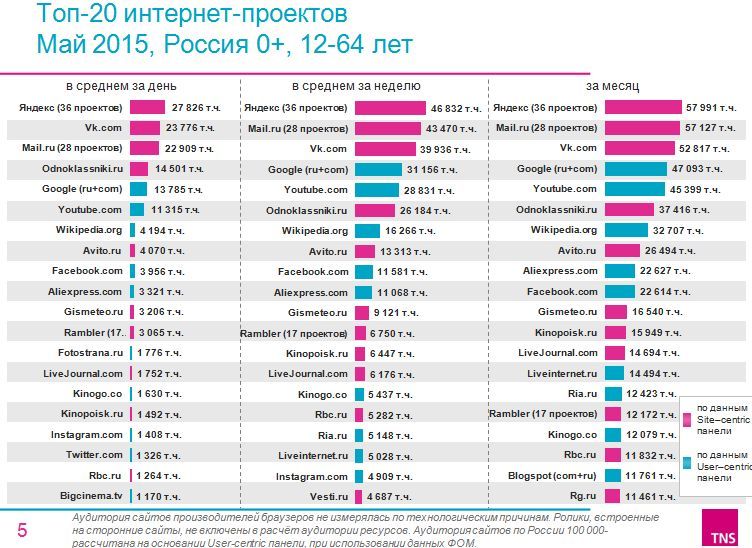

Потому что Вк по посещаемости в России опережает всех, а Youtube опережает Одноклассники, Facebook, Instagram и другие. Это позволяет полноценно пользоваться данным курсом большой аудитории русскоязычных пользователей.

Интерактивный курс по ардуино на базе простого стартового набора - 2
Источник: TNS

Часть 2. Структура курса.

Данный курс рассчитан на один учебный год, состоит из 40 занятий (по одному занятию в неделю).
В первой половине курса (20 занятий) даются общие знания о платформе ардуино, ее функциях, возможностях, разбираются простые примеры и принципы ее работы. Также приводятся примеры работы с периферией (датчиками, системами ввода и вывода информации, исполнительными устройствами). Важно, что для прохождения первых 20 занятий достаточно одного стартового набора ардуино, который можно купить в любом китайском интернет-магазине, не переплачивая за бренд на упаковке.

Каждое занятие курса базируется на видеоуроке, содержит краткое текстовое описание занятия, все необходимые схемы и скетчи. При возникновение сложностей при выполнение задания предлагается обращаться с вопросом к автору видеоурока в комментариях к видео, либо найти там же нужный ответ, если вопрос поднимался ранее другими учениками. Всегда есть возможность спросить также у других учеников, оставивших комментарии к видео ранее. Лучше для этого подходит Youtube, но также можно использовать Vk, с поправкой на то, что обращение напрямую к автору видеоурока в Vk может быть ограничена.

Интерактивный курс по ардуино на базе простого стартового набора - 3

Во второй половине курса (занятия с 21 по 40) делается акцент на проектной работе. Занятия также построены на основе видеоуроков. В начале занятия дается список материалов, деталей и оборудования, которое необходимо помимо стартового набора ардуино. Вводная часть закончилась, переходим непосредственно к курсу.

Интерактивный курс по ардуино

1.Знакомство с ардуино (кликните, чтобы развернуть)
Что такое ардуино? Возможности и цели платформы

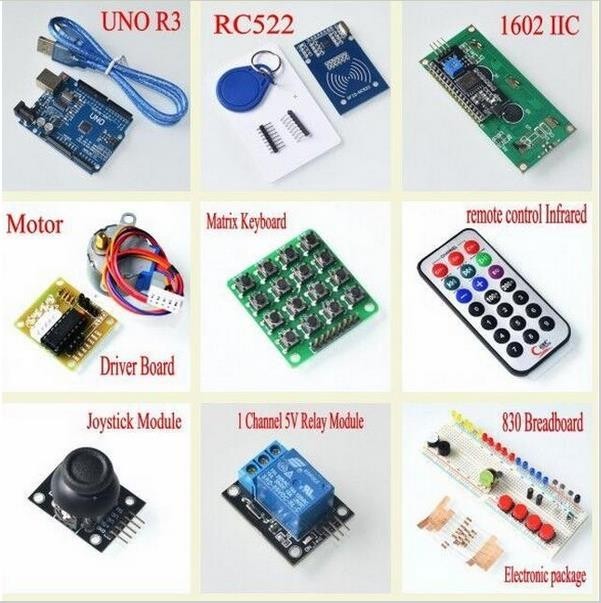

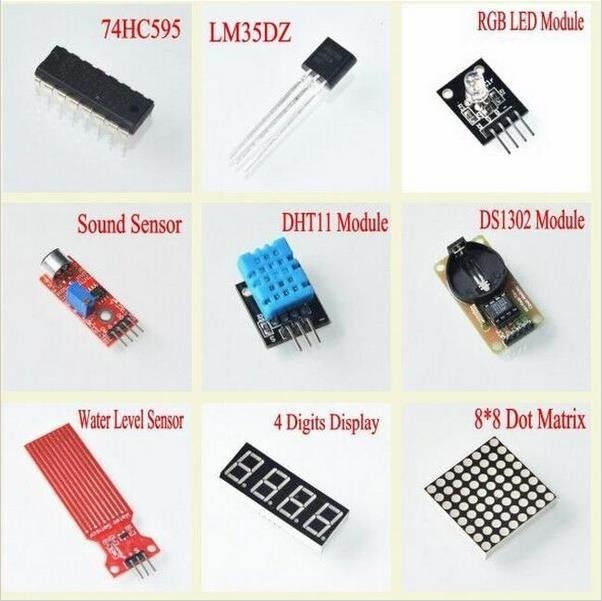

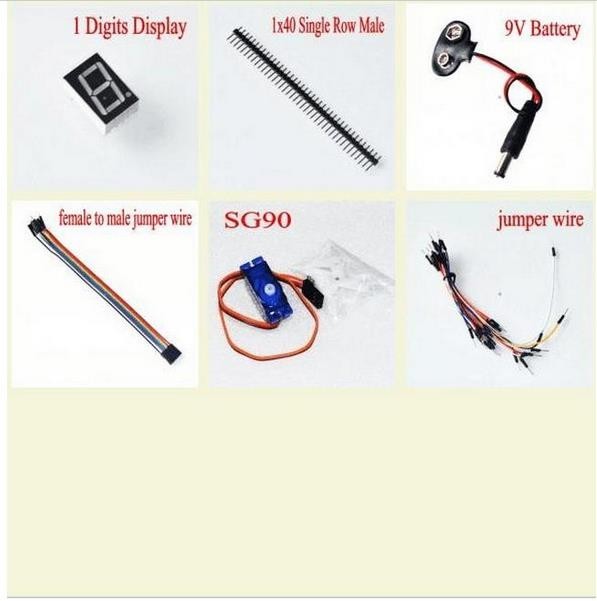

Состав стартового набора ардуино
Внимательно изучите набор. Какие элементы вам уже знакомы? Попробуйте узнать функции незнакомых деталей у учителя или в поисковике.
Цену можно узнать тут. В комплекте обычно нет батарейки, но вместо нее можно использовать блок питания (иногда подходят блоки питания от модемов, роутеров, тв-приставок)
Интерактивный курс по ардуино на базе простого стартового набора - 4Интерактивный курс по ардуино на базе простого стартового набора - 5Интерактивный курс по ардуино на базе простого стартового набора - 6Интерактивный курс по ардуино на базе простого стартового набора - 7Интерактивный курс по ардуино на базе простого стартового набора - 8

Смотрим первый видеоурок:

Скачать среду разработки можно с официального сайта ардуино
Инструкция по установке драйвера для китайской ардуино тут

Скетч из видеоурока
/*
Jeremy's First Program
It's awesome!
*/

int ledPin = 13;

void setup()
{
//initialize pins as outputs
pinMode(ledPin, OUTPUT);
}

void loop()
{
digitalWrite(ledPin, HIGH);
delay(1000);
digitalWrite(ledPin, LOW);
delay(1000);
}

Стандартный скетч
/*
Blink
Turns on an LED on for one second, then off for one second, repeatedly.

This example code is in the public domain.
*/

// Pin 13 has an LED connected on most Arduino boards.
// give it a name:
int led = 13;

// the setup routine runs once when you press reset:
void setup() {
// initialize the digital pin as an output.
pinMode(led, OUTPUT);
}

// the loop routine runs over and over again forever:
void loop() {
digitalWrite(led, HIGH); // turn the LED on (HIGH is the voltage level)
delay(1000); // wait for a second
digitalWrite(led, LOW); // turn the LED off by making the voltage LOW
delay(1000); // wait for a second
}

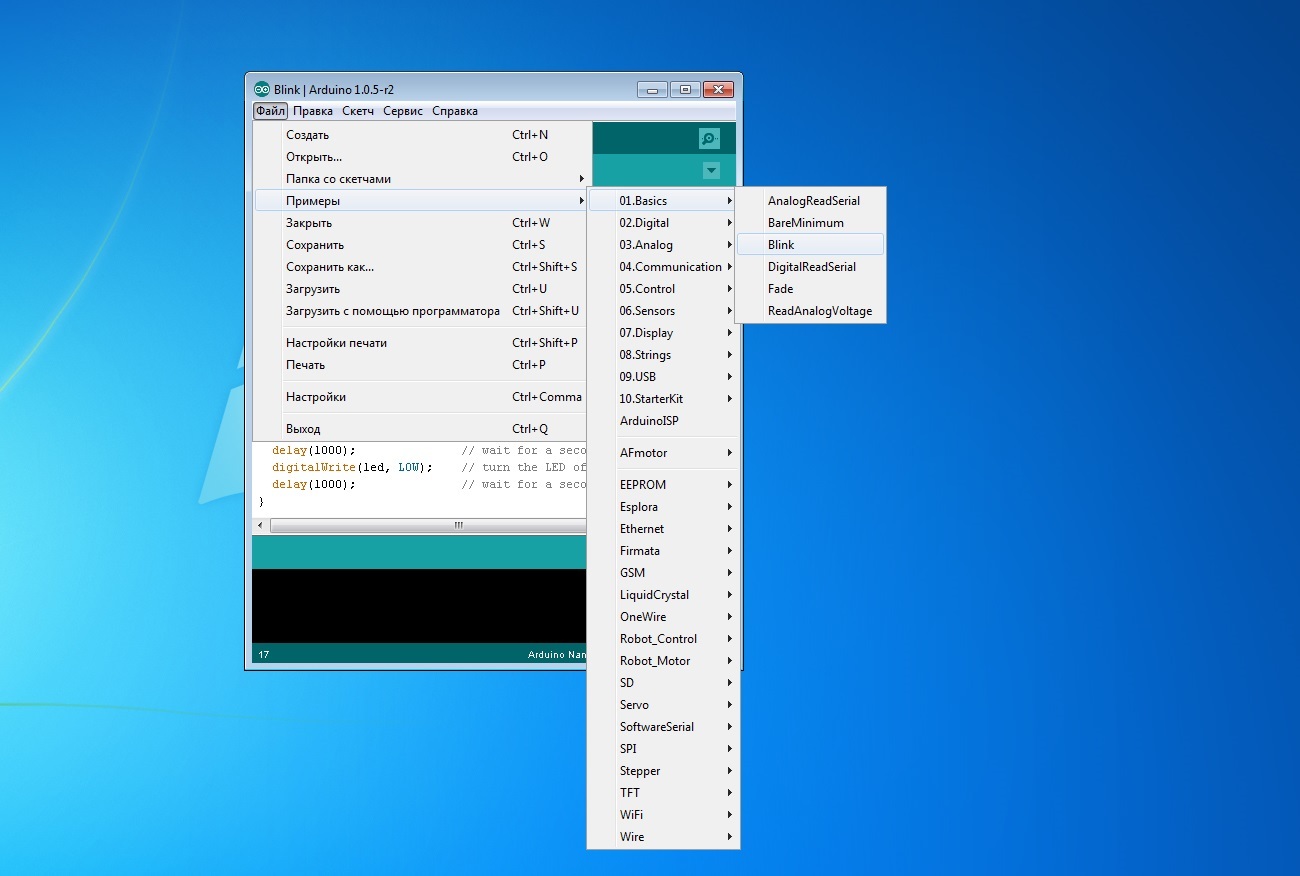

Также скетч можно найти здесь:
Интерактивный курс по ардуино на базе простого стартового набора - 9

Результат должен получиться такой:
Интерактивный курс по ардуино на базе простого стартового набора - 10
Результатами прохождения задания можно поделиться в группе Вконтакте. Там же можно оставить вопрос по заданию.

2. Кнопка и PWM (ШИМ)
В занятии рассказывается, как устроена макетная плата, как подключать кнопки и светодиоды. Как определить сопротивление резисторов можно узнать тут. Также рассматривается эффект дребезжания кнопок и метод его устранения. Какие выходы ардуино поддерживают PWM (ШИМ).

Скетч 1
/*
Arduino Tutorials
Episode 2
Switch1 Program
Written by: Jeremy Blum
*/

int switchPin = 8;
int ledPin = 13;

void setup()
{
pinMode(switchPin, INPUT);
pinMode(ledPin, OUTPUT);
}

void loop()
{
if (digitalRead(switchPin) == HIGH)
{
digitalWrite(ledPin, HIGH);
}
else
{
digitalWrite(ledPin, LOW);
}
}

Скетч 2
/*
Arduino Tutorials
Episode 2
Switch Program
Written by: Jeremy Blum
*/

int switchPin = 8;
int ledPin = 13;
boolean lastButton = LOW;
boolean ledOn = false;

void setup()
{
pinMode(switchPin, INPUT);
pinMode(ledPin, OUTPUT);
}

void loop()
{
if (digitalRead(switchPin) == HIGH && lastButton == LOW)
{
ledOn = !ledOn;
lastButton = HIGH;
}
else
{
//lastButton = LOW;
lastButton = digitalRead(switchPin);
}

digitalWrite(ledPin, ledOn);

}

Скетч 3
/*
Arduino Tutorials
Episode 2
Switch3 Program (debounced)
Written by: Jeremy Blum
*/

int switchPin = 8;
int ledPin = 13;
boolean lastButton = LOW;
boolean currentButton = LOW;
boolean ledOn = false;

void setup()
{
pinMode(switchPin, INPUT);
pinMode(ledPin, OUTPUT);
}

boolean debounce(boolean last)
{
boolean current = digitalRead(switchPin);
if (last != current)
{
delay(5);
current = digitalRead(switchPin);
}
return current;
}

void loop()
{
currentButton = debounce(lastButton);
if (lastButton == LOW && currentButton == HIGH)
{
ledOn = !ledOn;
}
lastButton = currentButton;

digitalWrite(ledPin, ledOn);

}

Скетч 4
/*
Arduino Tutorials
Episode 3
Switch4 Program (pwm)
Written by: Jeremy Blum
*/

int switchPin = 8;
int ledPin = 11;
boolean lastButton = LOW;
boolean currentButton = LOW;
int ledLevel = 0;

void setup()
{
pinMode(switchPin, INPUT);
pinMode(ledPin, OUTPUT);
}

boolean debounce(boolean last)
{
boolean current = digitalRead(switchPin);
if (last != current)
{
delay(5);
current = digitalRead(switchPin);
}
return current;
}

void loop()
{
currentButton = debounce(lastButton);
if (lastButton == LOW && currentButton == HIGH)
{
ledLevel = ledLevel + 51;
}
lastButton = currentButton;

if (ledLevel > 255) ledLevel = 0;
analogWrite(ledPin, ledLevel);

}

Должно получиться так:
Интерактивный курс по ардуино на базе простого стартового набора - 11

Дополнительные видеоматериалы по теме

О результатах и вопросах по прохождению занятия можно написать в соответствующей теме в группе вконтакте.

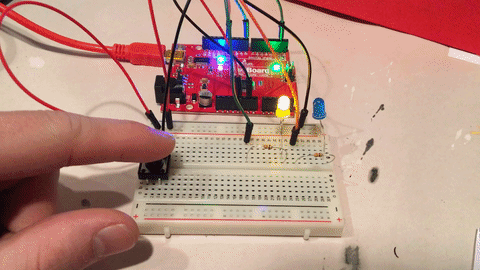

Попробуйте сделать самостоятельно так:
Интерактивный курс по ардуино на базе простого стартового набора - 12

3. Потенциометр. Основы схемотехники
Джереми рассказывает о базовых понятиях в схемотехнике: о токе, напряжении, делителях напряжения, потенциометре, законе Ома и о том, как это применяется на практике вместе с Arduino

Скетч 1
//Reads the State of a Button and displays it on the screen

int buttonPin = 8;

void setup()
{
//sets the button pin as an input
pinMode(buttonPin, INPUT);

//Allows us to listen to serial communications from the arduino
Serial.begin(9600);
}

void loop()
{
// print the button state to a serial terminal
Serial.println(digitalRead(buttonPin));
delay(1000);
//wait one second, then print again.
}

Скетч 2
//Reads the State of a Pot and displays on screen

int potPin = 0;

void setup()
{
//sets the button pin as an input
pinMode(potPin, INPUT);

//Allows us to listen to serial communications from the arduino
Serial.begin(9600);
}

void loop()
{
// print the button state to a serial terminal
Serial.println(analogRead(potPin));
delay(1000);
//wait one second, then print again.
}

В конце второго видео говорится о стабилизаторе напряжения и конденсаторах. Отдельно этих деталей в наборах обычно нет, но эти детали смонтированы на самой плате ардуино уно. Найдете ли вы там эти детали? Фактически Джереми рассказывает как устроено питание самой ардуино уно: сколько бы ни выдавала батарейка или блок питания (7-14 вольт), на выходах ардуино всегда будет 5 вольт (в положении HIGH). Тема разработки и создания источников питания обычно не входит в курсы по ардуино, поэтому окончание второго видео носит больше ознакомительный характер.

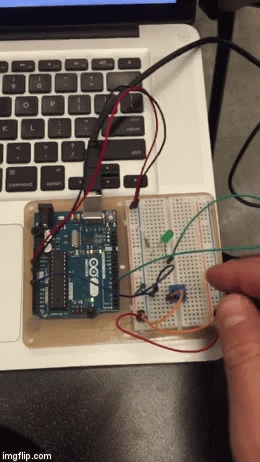

Дополнительное задание: сделать как показано тут:
Интерактивный курс по ардуино на базе простого стартового набора - 13

4. Датчик освещенности
Джереми рассказывает об аналоговых входах Arduino, о том как собрать и подключить к ним сенсоры. Вы узнаете как применять фоторезистор.

Скетч тут
int sensePin =0;
int ledPin =3;

void setup()
{
pinMode(ledPin, OUTPUT);
}

void loop() {
int val = analogRead(sensePin);

val = constrain(val, 750, 900);
int ledLevel = map(val, 750, 900, 255, 0);

analogWrite(ledPin, ledLevel);
}

Схема подключения:
Интерактивный курс по ардуино на базе простого стартового набора - 14
принцип работы фоторезистора:
Интерактивный курс по ардуино на базе простого стартового набора - 15
Результат должен получиться примерно такой:
Интерактивный курс по ардуино на базе простого стартового набора - 16
Задавайте свои вопросы и получайте на них ответы в комментариях к видео.

5. RGB светодиод

Скетч
const int RED_PIN = 9;
const int GREEN_PIN = 10;
const int BLUE_PIN = 11;

void setup()
{
pinMode(RED_PIN, OUTPUT);
pinMode(GREEN_PIN, OUTPUT);
pinMode(BLUE_PIN, OUTPUT);
}

void loop()
{
mainColors();
showSpectrum();
}

void mainColors()
{
digitalWrite(RED_PIN, LOW);
digitalWrite(GREEN_PIN, LOW);
digitalWrite(BLUE_PIN, LOW);

delay(1000);

digitalWrite(RED_PIN, HIGH);
digitalWrite(GREEN_PIN, LOW);
digitalWrite(BLUE_PIN, LOW);

delay(1000);

digitalWrite(RED_PIN, LOW);
digitalWrite(GREEN_PIN, HIGH);
digitalWrite(BLUE_PIN, LOW);

delay(1000);

digitalWrite(RED_PIN, LOW);
digitalWrite(GREEN_PIN, LOW);
digitalWrite(BLUE_PIN, HIGH);

delay(1000);

digitalWrite(RED_PIN, HIGH);
digitalWrite(GREEN_PIN, HIGH);
digitalWrite(BLUE_PIN, LOW);

delay(1000);

digitalWrite(RED_PIN, LOW);
digitalWrite(GREEN_PIN, HIGH);
digitalWrite(BLUE_PIN, HIGH);

delay(1000);

digitalWrite(RED_PIN, HIGH);
digitalWrite(GREEN_PIN, LOW);
digitalWrite(BLUE_PIN, HIGH);

delay(1000);

digitalWrite(RED_PIN, HIGH);
digitalWrite(GREEN_PIN, HIGH);
digitalWrite(BLUE_PIN, HIGH);

delay(1000);
}

void showSpectrum()
{
int x;
for (x = 0; x < 768; x++)
{
showRGB(x);
delay(10);
}
}

void showRGB(int color)
{
int redIntensity;
int greenIntensity;
int blueIntensity;

if (color <= 255)
{
redIntensity = 255 — color;
greenIntensity = color;
blueIntensity = 0;
}
else if (color <= 511)
{
redIntensity = 0;
greenIntensity = 255 — (color — 256);
blueIntensity = (color — 256);
}
else // color >= 512
{
redIntensity = (color — 512);
greenIntensity = 0;
blueIntensity = 255 — (color — 512);
}
analogWrite(RED_PIN, redIntensity);
analogWrite(BLUE_PIN, blueIntensity);
analogWrite(GREEN_PIN, greenIntensity);
}

Схема:
Интерактивный курс по ардуино на базе простого стартового набора - 17
Результат такой:
Интерактивный курс по ардуино на базе простого стартового набора - 18
Вопросы и ответы как обычно в комментариях к видео

6. Сервопривод, библиотеки

Скетч
// библиотека с коммандами для сервоприводов
#include <Servo.h>
//описание библиотеки по ссылке — arduino.cc/en/Reference/Servo

Servo servo1; // объект сервопривод №1

void setup()
{
servo1.attach(9); // Сервопривод подключен к цифровому выходу 9
//servo1.detach() для расслабления мотора сервопривода
}

void loop()
{
int position; //зададим переменную позиция, понадобится потом

// Крутилка на полной скорости:

servo1.write(90); // повернись на 90 град.
delay(1000); // пауза чтобы он успел повернуться
servo1.write(180); // повернись на 180 град.
delay(1000); // пауза
servo1.write(0); // повернись до уровня 0 град.
delay(1000); // пауза

// Крутилки на более низкой скорости:
//от 0 до 180 с гагом в 2 градуса

for(position = 0; position < 180; position += 2)
{
servo1.write(position); // передвинься на следующую позицию
delay(20); // небольшой перерыв чтобы он успел передвинуться
}

// от 180 до 0 с шагом 1 градус

for(position = 180; position >= 0; position -= 1)
{
servo1.write(position); // передвинься на следующую позицию
delay(20); // небольшой перерыв чтобы он успел передвинуться
}
}

Схема:
Интерактивный курс по ардуино на базе простого стартового набора - 19
Результат должен получиться примерно такой:
Интерактивный курс по ардуино на базе простого стартового набора - 20
Вопросы и ответы по занятию как обычно к комментариях к видео

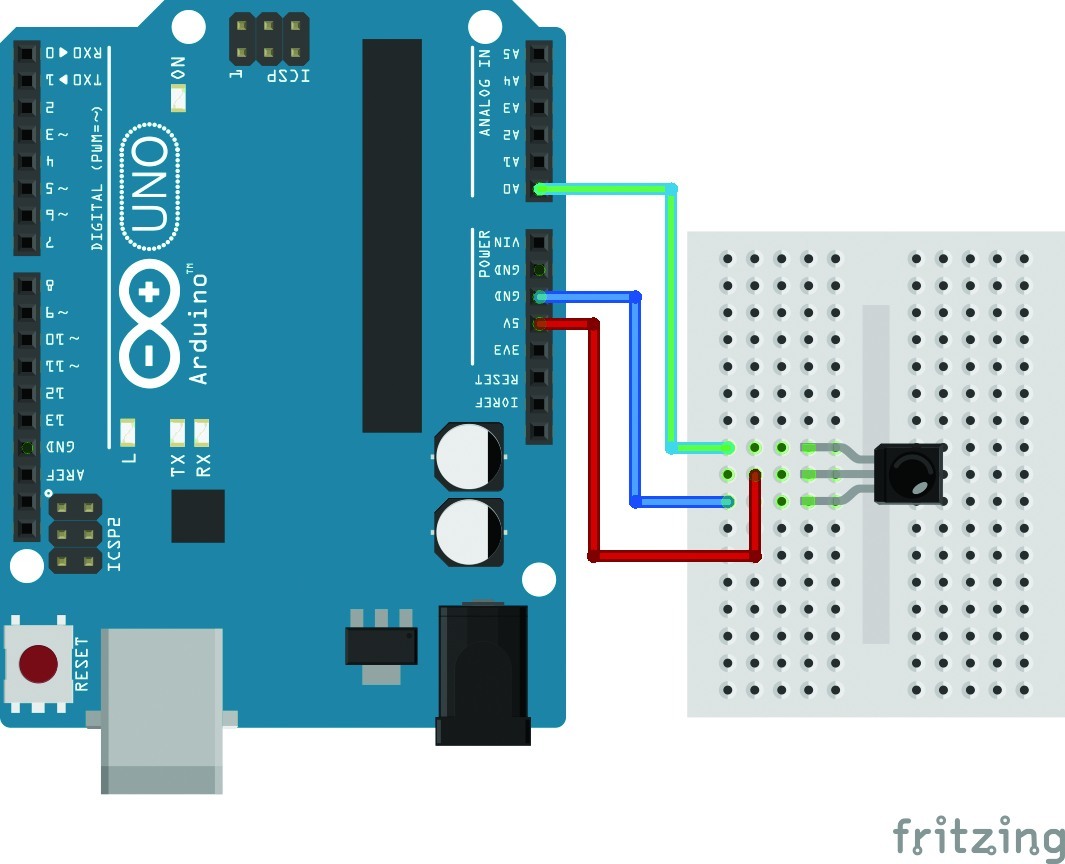

7. Ик приемник

Скетч
#include «IRremote.h»

//вход ик приёмника к А0
const int IR_PIN = A0;

//создаём объект ик приёмника
IRrecv irrecv(IR_PIN);
void setup (){
Serial.begin(9600);
Serial.println(«ready»);
//начинаем прослушивание ик сигналов
irrecv.enableIRIn();
}

void loop() {
//в results будут помещаться принятые и
//декодированные ик команды
decode_results results;
//Если ик команда принята и успешно декодирована —
//выводим полученный код в сириал монитор
if (irrecv.decode(&results)) {
Serial.println(results.value);
irrecv.resume();
}
}

Библиотека IRremote
Схема подключения:
Интерактивный курс по ардуино на базе простого стартового набора - 21
В serial monitor будут показываться коды кнопок вашего пульта ДУ так:
Интерактивный курс по ардуино на базе простого стартового набора - 22
Вопросы и ответы как обычно в комментариях к видео

8. Датчик температуры DHT11

Библиотека для датчика здесь

Скетч можно взять из библиотеки или здесь
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
#include <DHT.h>
#define dht_apin A0 // Analog Pin sensor is connected to

dht DHT;

void setup(){

Serial.begin(9600);
delay(500);//Delay to let system boot
Serial.println(«DHT11 Humidity & temperature Sensornn»);
delay(1000);//Wait before accessing Sensor

}//end «setup()»

void loop(){
//Start of Program

DHT.read11(dht_apin);

Serial.print(«Current humidity = „);
Serial.print(DHT.humidity);
Serial.print(“% „);
Serial.print(“temperature = „);
Serial.print(DHT.temperature);
Serial.println(“C „);

delay(5000);//Wait 5 seconds before accessing sensor again.

//Fastest should be once every two seconds.

}// end loop()

Схема подключения:
Интерактивный курс по ардуино на базе простого стартового набора - 23

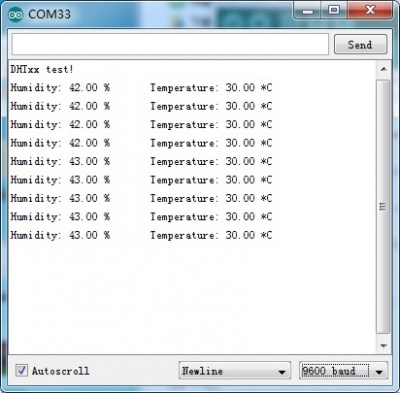

Результат должен получиться таким:
Интерактивный курс по ардуино на базе простого стартового набора - 24
Вопросы и ответы по заданию как обычно в комментариях к видео.

9. Датчик температуры LM35

Скетч
float tempC;
int reading;
int tempPin = 0;

void setup()
{
analogReference(INTERNAL);
Serial.begin(9600);
}

void loop()
{
reading = analogRead(tempPin);
tempC = reading / 9.31;
Serial.println(tempC);
delay(1000);
}

Схема подключения
Интерактивный курс по ардуино на базе простого стартового набора - 25
Результат должен получиться такой:
Интерактивный курс по ардуино на базе простого стартового набора - 26
Вопросы и ответы как обычно в комментариях к видео

10. Реле

Скетч
/*
Blink
Turns on an LED on for one second, then off for one second, repeatedly.

This example code is in the public domain.
*/

// Pin 4 has an LED connected on most Arduino boards.
// give it a name:
int led = 4;

// the setup routine runs once when you press reset:
void setup() {
// initialize the digital pin as an output.
pinMode(led, OUTPUT);
}

// the loop routine runs over and over again forever:
void loop() {
digitalWrite(led, HIGH); // turn the LED on (HIGH is the voltage level)
delay(1000); // wait for a second
digitalWrite(led, LOW); // turn the LED off by making the voltage LOW
delay(1000); // wait for a second
}

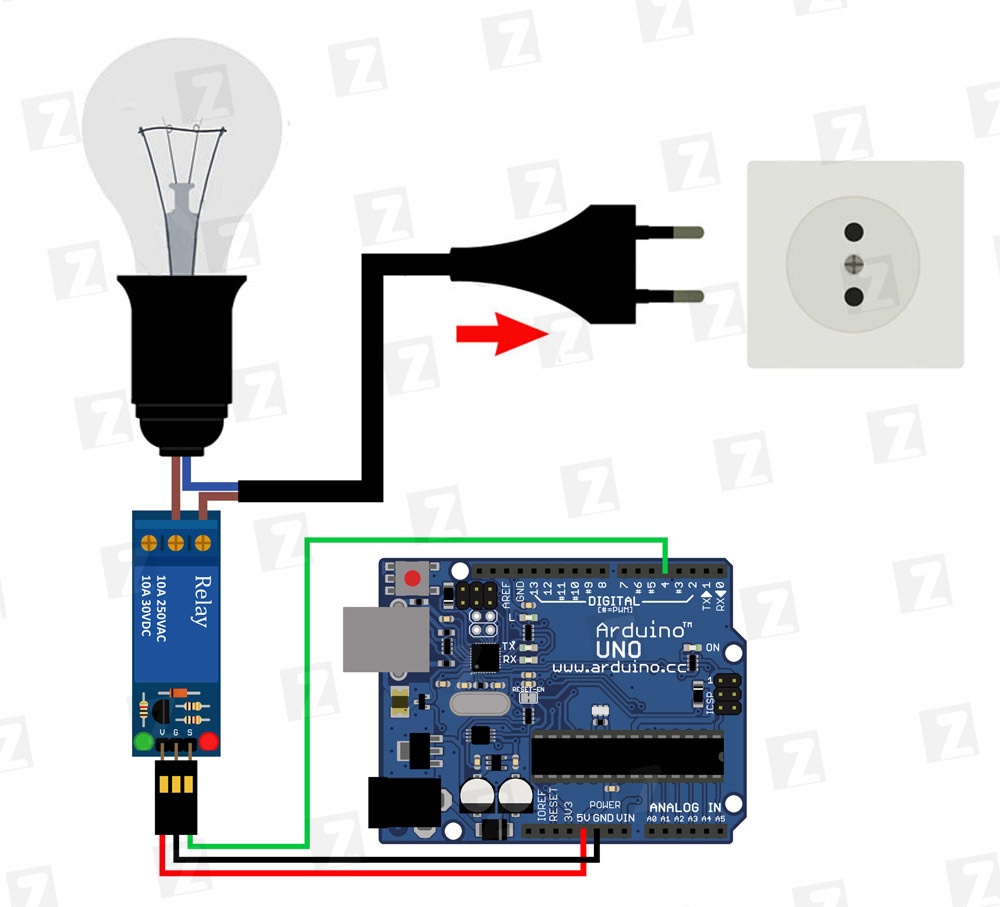

Схема подключения:
Интерактивный курс по ардуино на базе простого стартового набора - 27
Принцип работы реле:
Интерактивный курс по ардуино на базе простого стартового набора - 28
Демонстрация работы реле:
Интерактивный курс по ардуино на базе простого стартового набора - 29

11. Семисегментный дисплей

Скетч тут
//http://arduinoworks.com
int e = 3;
int d = 4;
int c = 5;
int b = 6;
int a = 7;
int f = 8;
int g = 9;
int p= 10;
void setup()
{
pinMode(e, OUTPUT);
pinMode(d, OUTPUT);
pinMode(c, OUTPUT);
pinMode(b, OUTPUT);
pinMode(a, OUTPUT);
pinMode(f, OUTPUT);
pinMode(g, OUTPUT);
pinMode(p, OUTPUT);
digitalWrite(p,HIGH);
}
void displayDigit(int digit)
{
//Arduino Works Code for 7 segment Display
if(digit ==0)
{
digitalWrite(e,HIGH);
digitalWrite(d,HIGH);
digitalWrite(c,HIGH);
digitalWrite(b,HIGH);
digitalWrite(a,HIGH);
digitalWrite(f,HIGH);

}
else if(digit==1)
{
digitalWrite(b,HIGH);
digitalWrite(c,HIGH);
}

else if(digit ==2)
{
digitalWrite(a,HIGH);
digitalWrite(b,HIGH);
digitalWrite(g,HIGH);
digitalWrite(e,HIGH);
digitalWrite(d,HIGH);
}

else if(digit ==3)
{
digitalWrite(a,HIGH);
digitalWrite(b,HIGH);
digitalWrite(g,HIGH);
digitalWrite(c,HIGH);
digitalWrite(d,HIGH);
}

else if(digit == 4)
{
digitalWrite(f,HIGH);
digitalWrite(g,HIGH);
digitalWrite(b,HIGH);
digitalWrite(c,HIGH);
}
else if(digit == 5)
{
digitalWrite(a,HIGH);
digitalWrite(f,HIGH);
digitalWrite(g,HIGH);
digitalWrite(c,HIGH);
digitalWrite(d,HIGH);
}

else if(digit ==6)
{
digitalWrite(a,HIGH);
digitalWrite(f,HIGH);
digitalWrite(e,HIGH);
digitalWrite(d,HIGH);
digitalWrite(c,HIGH);
digitalWrite(g,HIGH);
}
else if(digit ==7)
{
digitalWrite(a,HIGH);
digitalWrite(b,HIGH);
digitalWrite(c,HIGH);
}
else if(digit ==8)
{
digitalWrite(a,HIGH);
digitalWrite(b,HIGH);
digitalWrite(c,HIGH);
digitalWrite(d,HIGH);
digitalWrite(e,HIGH);
digitalWrite(f,HIGH);
digitalWrite(g,HIGH);

}
else if(digit ==9)
{
digitalWrite(a,HIGH);
digitalWrite(b,HIGH);
digitalWrite(c,HIGH);
digitalWrite(d,HIGH);
digitalWrite(f,HIGH);
digitalWrite(g,HIGH);
}

}
void turnOff()
{
digitalWrite(a,LOW);
digitalWrite(b,LOW);
digitalWrite(c,LOW);
digitalWrite(d,LOW);
digitalWrite(e,LOW);
digitalWrite(f,LOW);
digitalWrite(g,LOW);
}

void loop()
{
//7 Segment Display with Arduino
for(int i=0;i<10;i++)
{
displayDigit(i);
delay(1000);
turnOff();
}
}

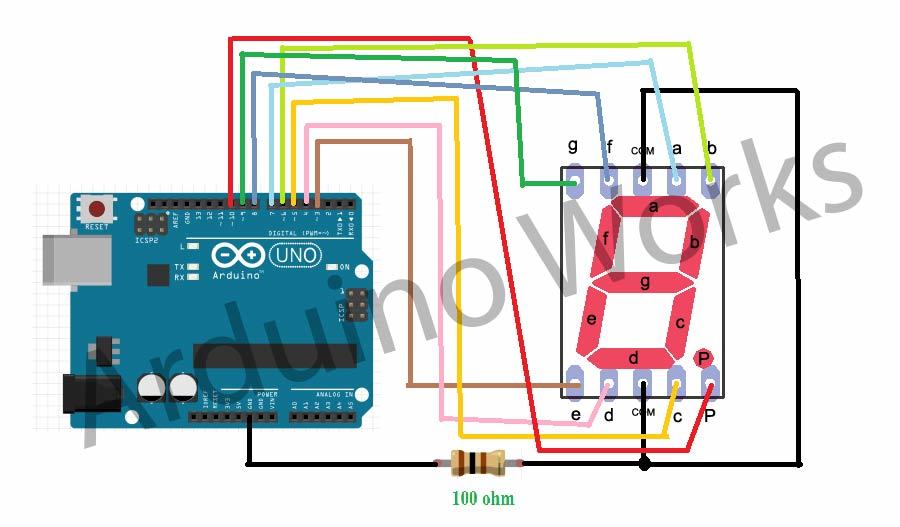

Схема подключения:
Интерактивный курс по ардуино на базе простого стартового набора - 30
Результат должен получиться такой:
Интерактивный курс по ардуино на базе простого стартового набора - 31
Вопросы и ответы как обычно в комментариях к видео

12. Четрырёхразрядный семисегментный индикатор

Скетч тут
/*Объявим переменные A, B, C, D, E, F, G и DP.
И поместим туда значения от 5 до 12: это будут выходы Arduino Uno,
с помощью которых мы будем управлять сегментами.*/
int A = 5;
int B = 6;
int C = 7;
int D = 8;
int E = 9;
int F = 10;
int G = 11;
int DP = 12;
int z,y,w,x;
int K1 = 4;
int K2 = 3;
int K3 = 2;
int K4 = 1;
/*Объявляем массивы для каждого сегмента индикатора
в которых будем хранить его состояние для каждой из цифр,
начиная от 0 и заканчивая 9.*/
int a [10] = {1,0,1,1,0,1,1,1,1,1};
int b [10] = {1,1,1,1,1,0,0,1,1,1};
int c [10] = {1,1,0,1,1,1,1,1,1,1};
int d [10] = {1,0,1,1,0,1,1,0,1,1};
int e [10] = {1,0,1,0,0,0,1,0,1,0};
int f [10] = {1,0,0,0,1,1,1,0,1,1};
int g [10] = {0,0,1,1,1,1,1,0,1,1};
int dp [10] = {0,0,0,0,0,0,0,0,0,0};

void setup() {
//Назначаем нужные нам пины Arduino выходами
pinMode(A, OUTPUT);
pinMode(B, OUTPUT);
pinMode(C, OUTPUT);
pinMode(D, OUTPUT);
pinMode(E, OUTPUT);
pinMode(F, OUTPUT);
pinMode(G, OUTPUT);
pinMode(DP, OUTPUT);
pinMode(K1, OUTPUT);
pinMode(K2, OUTPUT);
pinMode(K3, OUTPUT);
pinMode(K4, OUTPUT);
}

void loop() {

for( z = 9; z > 1; z-) {
for( y = 9; y > 1; y-) {
for( w = 9; w > 1; w-) {
for( x = 9; x > 1; x-) {
Myflesh(z,y,w,x);
Myflesh(z,y,w,x);
Myflesh(z,y,w,x);
Myflesh(z,y,w,x);
Myflesh(z,y,w,x);
}
}
}
}
}

void Myflesh(int i,int j,int k,int m) {
digitalWrite(A, a [i]);
digitalWrite(B, b [i]);
digitalWrite(C, c [i]);
digitalWrite(D, d [i]);
digitalWrite(E, e [i]);
digitalWrite(F, f [i]);
digitalWrite(G, g [i]);
digitalWrite(DP, dp [i]);
digitalWrite(K1, 0);
delay(3);
digitalWrite(K1, 1);
digitalWrite(A, a [j]);
digitalWrite(B, b [j]);
digitalWrite(C, c [j]);
digitalWrite(D, d [j]);
digitalWrite(E, e [j]);
digitalWrite(F, f [j]);
digitalWrite(G, g [j]);
digitalWrite(DP, dp [j]);
digitalWrite(K2, 0);
delay(3);
digitalWrite(K2, 1);
digitalWrite(A, a [k]);
digitalWrite(B, b [k]);
digitalWrite(C, c [k]);
digitalWrite(D, d [k]);
digitalWrite(E, e [k]);
digitalWrite(F, f [k]);
digitalWrite(G, g [k]);
digitalWrite(DP, dp [k]);
digitalWrite(K3, 0);
delay(3);
digitalWrite(K3, 1);
digitalWrite(A, a [m]);
digitalWrite(B, b [m]);
digitalWrite(C, c [m]);
digitalWrite(D, d [m]);
digitalWrite(E, e [m]);
digitalWrite(F, f [m]);
digitalWrite(G, g [m]);
digitalWrite(DP, dp [m]);
digitalWrite(K4, 0);
delay(3);
digitalWrite(K4, 1);
// delay(3);
}

Скетч к схеме ниже
/*
This Arduino code for “4-digit-7-segment-led-display» (KYX-5461AS).
* This code can display one Number in all 4 digit!
* This code can display 4 Numbers each on in specific digit
* This code can also make a Number Countdown (Timers).
author: Oussama Amri (@amriunix)
website: ithepro.com
*/

//display pins
int segA = 5; // >> 11
int segB = 13; // >> 7
int segC = 10; // >> 4
int segD = 8; // >> 2
int segE = 7; // >> 1
int segF = 4; // >> 10
int segG = 11; // >> 5
int segPt = 9; // >> 3
//------------//

//display digit
int d1 = 6; // >> 12
int d2 = 3; // >> 9
int d3 = 2; // >> 8
int d4 = 12; // >> 6
//------------//

int delayTime = 5000; //delayTime <Don't change it, if you don't know where is it!>

int i=0;

//=============================================//
//init all pin used
void setup() {
pinMode(2, OUTPUT);
pinMode(3, OUTPUT);
pinMode(4, OUTPUT);
pinMode(5, OUTPUT);
pinMode(6, OUTPUT);
pinMode(7, OUTPUT);
pinMode(8, OUTPUT);
pinMode(9, OUTPUT);
pinMode(10, OUTPUT);
pinMode(11, OUTPUT);
pinMode(12, OUTPUT);
pinMode(13, OUTPUT);
}

//=============================================//
void loop() {
//down(0,0,2,4);
all(5);
//writeN(1,9,9,4);
}

//=============================================//
//Write a Number — writeN(1,9,9,0) -> 1990
void writeN(int a,int b,int c,int d){
selectDwriteL(1,a);
selectDwriteL(2,b);
selectDwriteL(3,c);
selectDwriteL(4,d);
}

//=============================================//
//Make a Number Number Countdown (Timers).
void down(int a,int b,int c,int d){
while (a != -1) {
while(b != -1){
while(c != -1){
while (d != -1) {
while (i<10) { // i here is like a timer! because we can't use delay function
selectDwriteL(1,a);
selectDwriteL(2,b);
selectDwriteL(3,c);
selectDwriteL(4,d);
i++;
}
i=0;
d--;
}
d=9;
c--;
}
c=9;
b--;
}
b=9;
a--;
}
}

//=============================================//
//Select Wich Digit (selectD) is going to Display (writeL)
void selectDwriteL(int d,int l){
switch (d) { // choose a digit
case 0: digitalWrite(d1, LOW); //case 0 — All ON
digitalWrite(d2, LOW);
digitalWrite(d3, LOW);
digitalWrite(d4, LOW);
break;
case 1: digitalWrite(d1, LOW);//case 1 — Digit Number 1
digitalWrite(d2, HIGH);
digitalWrite(d3, HIGH);
digitalWrite(d4, HIGH);
break;
case 2: digitalWrite(d1, HIGH);//case 1 — Digit Number 2
digitalWrite(d2, LOW);
digitalWrite(d3, HIGH);
digitalWrite(d4, HIGH);
break;
case 3: digitalWrite(d1, HIGH);//case 1 — Digit Number 3
digitalWrite(d2, HIGH);
digitalWrite(d3, LOW);
digitalWrite(d4, HIGH);
break;
case 4: digitalWrite(d1, HIGH);//case 1 — Digit Number 4
digitalWrite(d2, HIGH);
digitalWrite(d3, HIGH);
digitalWrite(d4, LOW);
break;
}

switch (l) { // choose a Number
case 0: zero();
break;
case 1: one();
break;
case 2: two();
break;
case 3: three();
break;
case 4: four();
break;
case 5: five();
break;
case 6: six();
break;
case 7: seven();
break;
case 8: eight();
break;
case 9: nine();
break;
case 10: point(); // print a Point
break;
case 11: none(); // make all them off!
break;
}

delayMicroseconds(delayTime); // delayTime for nice display of the Number!

}

//=============================================//
//shown one Number in the 4 Digit
void all(int n){
selectDwriteL(0,n);
}

//=============================================//
void zero(){
digitalWrite(segA, HIGH);
digitalWrite(segB, HIGH);
digitalWrite(segC, HIGH);
digitalWrite(segD, HIGH);
digitalWrite(segE, HIGH);
digitalWrite(segF, HIGH);
digitalWrite(segG, LOW);
digitalWrite(segPt, LOW);
}
//=============================================//
void one(){
digitalWrite(segA, LOW);
digitalWrite(segB, HIGH);
digitalWrite(segC, HIGH);
digitalWrite(segD, LOW);
digitalWrite(segE, LOW);
digitalWrite(segF, LOW);
digitalWrite(segG, LOW);
digitalWrite(segPt, LOW);
}
//=============================================//
void two(){
digitalWrite(segA, HIGH);
digitalWrite(segB, HIGH);
digitalWrite(segC, LOW);
digitalWrite(segD, HIGH);
digitalWrite(segE, HIGH);
digitalWrite(segF, LOW);
digitalWrite(segG, HIGH);
digitalWrite(segPt, LOW);
}
//=============================================//
void three(){
digitalWrite(segA, HIGH);
digitalWrite(segB, HIGH);
digitalWrite(segC, HIGH);
digitalWrite(segD, HIGH);
digitalWrite(segE, LOW);
digitalWrite(segF, LOW);
digitalWrite(segG, HIGH);
digitalWrite(segPt, LOW);
}
//=============================================//
void four(){
digitalWrite(segA, LOW);
digitalWrite(segB, HIGH);
digitalWrite(segC, HIGH);
digitalWrite(segD, LOW);
digitalWrite(segE, LOW);
digitalWrite(segF, HIGH);
digitalWrite(segG, HIGH);
digitalWrite(segPt, LOW);
}
//=============================================//
void five(){
digitalWrite(segA, HIGH);
digitalWrite(segB, LOW);
digitalWrite(segC, HIGH);
digitalWrite(segD, HIGH);
digitalWrite(segE, LOW);
digitalWrite(segF, HIGH);
digitalWrite(segG, HIGH);
digitalWrite(segPt, LOW);
}
//=============================================//
void six(){
digitalWrite(segA, HIGH);
digitalWrite(segB, LOW);
digitalWrite(segC, HIGH);
digitalWrite(segD, HIGH);
digitalWrite(segE, HIGH);
digitalWrite(segF, HIGH);
digitalWrite(segG, HIGH);
digitalWrite(segPt, LOW);
}
//=============================================//
void seven(){
digitalWrite(segA, HIGH);
digitalWrite(segB, HIGH);
digitalWrite(segC, HIGH);
digitalWrite(segD, LOW);
digitalWrite(segE, LOW);
digitalWrite(segF, LOW);
digitalWrite(segG, LOW);
digitalWrite(segPt, LOW);
}
//=============================================//
void eight(){
digitalWrite(segA, HIGH);
digitalWrite(segB, HIGH);
digitalWrite(segC, HIGH);
digitalWrite(segD, HIGH);
digitalWrite(segE, HIGH);
digitalWrite(segF, HIGH);
digitalWrite(segG, HIGH);
digitalWrite(segPt, LOW);
}
//=============================================//
void nine(){
digitalWrite(segA, HIGH);
digitalWrite(segB, HIGH);
digitalWrite(segC, HIGH);
digitalWrite(segD, HIGH);
digitalWrite(segE, LOW);
digitalWrite(segF, HIGH);
digitalWrite(segG, HIGH);
digitalWrite(segPt, LOW);
}
//=============================================//
void point(){
digitalWrite(segA, LOW);
digitalWrite(segB, LOW);
digitalWrite(segC, LOW);
digitalWrite(segD, LOW);
digitalWrite(segE, LOW);
digitalWrite(segF, LOW);
digitalWrite(segG, LOW);
digitalWrite(segPt, HIGH);
}
//=============================================//
void none(){
digitalWrite(segA, LOW);
digitalWrite(segB, LOW);
digitalWrite(segC, LOW);
digitalWrite(segD, LOW);
digitalWrite(segE, LOW);
digitalWrite(segF, LOW);
digitalWrite(segG, LOW);
digitalWrite(segPt, LOW);
}

Схема подключения:
Интерактивный курс по ардуино на базе простого стартового набора - 32
Обозначения сегментов на дисплеее
Интерактивный курс по ардуино на базе простого стартового набора - 33
Результат будет похож на такой:
Интерактивный курс по ардуино на базе простого стартового набора - 34
На практике этот дисплей применяется очень редко, поскольку занимает почти все выходы ардуино. Удобнее использовать аналогичный дисплей, занимающий только 4 контакта на ардуино:
Интерактивный курс по ардуино на базе простого стартового набора - 35
Вопросы и ответы в комментариях к видео.

13. Шаговый двигатель 28BYJ-48

Скетч тут
// This Arduino example demonstrates bidirectional operation of a
// 28BYJ-48, using a ULN2003 interface board to drive the stepper.
// The 28BYJ-48 motor is a 4-phase, 8-beat motor, geared down by
// a factor of 68. One bipolar winding is on motor pins 1 & 3 and
// the other on motor pins 2 & 4. The step angle is 5.625/64 and the
// operating Frequency is 100pps. Current draw is 92mA.
////////////////////////////////////////////////

//declare variables for the motor pins
int motorPin1 = 8; // Blue — 28BYJ48 pin 1
int motorPin2 = 9; // Pink — 28BYJ48 pin 2
int motorPin3 = 10; // Yellow — 28BYJ48 pin 3
int motorPin4 = 11; // Orange — 28BYJ48 pin 4
// Red — 28BYJ48 pin 5 (VCC)

int motorSpeed = 1200; //variable to set stepper speed
int count = 0; // count of steps made
int countsperrev = 512; // number of steps per full revolution
int lookup[8] = {B01000, B01100, B00100, B00110, B00010, B00011, B00001, B01001};

//////////////////////////////////////////////////////////////////////////////
void setup() {
//declare the motor pins as outputs
pinMode(motorPin1, OUTPUT);
pinMode(motorPin2, OUTPUT);
pinMode(motorPin3, OUTPUT);
pinMode(motorPin4, OUTPUT);
Serial.begin(9600);
}

//////////////////////////////////////////////////////////////////////////////
void loop(){
if(count < countsperrev )
clockwise();
else if (count == countsperrev * 2)
count = 0;
else
anticlockwise();
count++;
}

//////////////////////////////////////////////////////////////////////////////
//set pins to ULN2003 high in sequence from 1 to 4
//delay «motorSpeed» between each pin setting (to determine speed)
void anticlockwise()
{
for(int i = 0; i < 8; i++)
{
setOutput(i);
delayMicroseconds(motorSpeed);
}
}

void clockwise()
{
for(int i = 7; i >= 0; i--)
{
setOutput(i);
delayMicroseconds(motorSpeed);
}
}

void setOutput(int out)
{
digitalWrite(motorPin1, bitRead(lookup[out], 0));
digitalWrite(motorPin2, bitRead(lookup[out], 1));
digitalWrite(motorPin3, bitRead(lookup[out], 2));
digitalWrite(motorPin4, bitRead(lookup[out], 3));
}

Схема подключения:
5V+ connect to +5V
5V- connect to 0V (Ground)
IN1: to Arduino digital input pin 8
IN2: to Arduino digital input pin 9
IN3: to Arduino digital input pin 10
IN4: to Arduino digital input pin 11
Результат такой:
Интерактивный курс по ардуино на базе простого стартового набора - 36
Вопросы и ответы в комментариях к видео.

14. Джойстик

Скетч для джойстика
/*
AnalogReadSerial
Reads an analog input on pin 0, prints the result to the serial monitor.
Attach the center pin of a potentiometer to pin A0, and the outside pins to +5V and ground.

This example code is in the public domain.
*/

// the setup routine runs once when you press reset:
void setup() {
// initialize serial communication at 9600 bits per second:
Serial.begin(9600);
}

// the loop routine runs over and over again forever:
void loop() {
// read the input on analog pin 0:
int sensorValue = analogRead(A0);
// print out the value you read:
Serial.println(sensorValue);
delay(1); // delay in between reads for stability
}

Скетч для джойстика и сервопривода
// Controlling a servo position using a potentiometer (variable resistor)
// by Michal Rinott <people.interaction-ivrea.it/m.rinott>

#include <Servo.h>

Servo myservo; // create servo object to control a servo

int potpin = 0; // analog pin used to connect the potentiometer
int val; // variable to read the value from the analog pin

void setup()
{
myservo.attach(9); // attaches the servo on pin 9 to the servo object
}

void loop()
{
val = analogRead(potpin); // reads the value of the potentiometer (value between 0 and 1023)
val = map(val, 0, 1023, 0, 179); // scale it to use it with the servo (value between 0 and 180)
myservo.write(val); // sets the servo position according to the scaled value
delay(15); // waits for the servo to get there
}

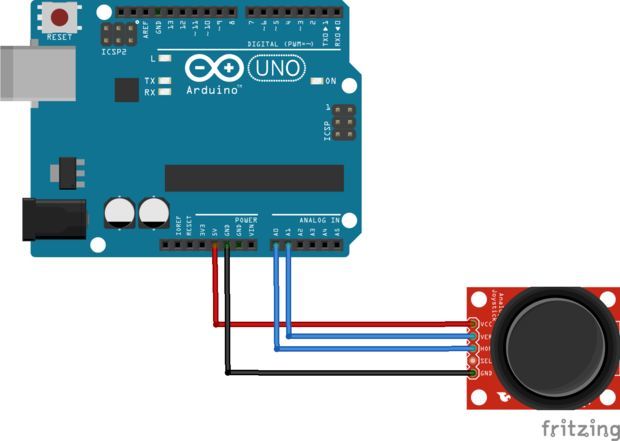

Схема подключения:
Интерактивный курс по ардуино на базе простого стартового набора - 37
Результат получится примерно такой:
Интерактивный курс по ардуино на базе простого стартового набора - 38
Вопросы и ответы в комментариях к видео.

15. Датчик звука

Скетч тут
/*
AnalogReadSerial
Reads an analog input on pin 0, prints the result to the serial monitor.
Attach the center pin of a potentiometer to pin A0, and the outside pins to +5V and ground.

This example code is in the public domain.
*/

// the setup routine runs once when you press reset:
void setup() {
// initialize serial communication at 9600 bits per second:
Serial.begin(9600);
}

// the loop routine runs over and over again forever:
void loop() {
// read the input on analog pin 0:
int sensorValue = analogRead(A0);
// print out the value you read:
Serial.println(sensorValue);
delay(1); // delay in between reads for stability
}

Схема подключения:
Интерактивный курс по ардуино на базе простого стартового набора - 39
Датчик очень простой, поэтому можно сразу сделать простой проект на его основе.

Скетч для хлопкового выключателя здесь:
int Count=0; //Переменная для хранения значений с датчика звука
int Relay=0; //Переменная для хранения состояния реле
void setup() {
pinMode(3, OUTPUT); //переводим пин 3 в режим выхода

}

void loop() {
Count=analogRead(4); //читаем значения
if(Count > 200 && Count < 600)
{
delay(250); //ожидаем 250 милисекунд для повторного хлопка
for(int t=0; t<=500; t++)
{
delay(1);
Count=analogRead(4); //считываем значение
if(Count > 200 && Count < 600)
{
Relay=!Relay; //меняем состояние реле
break; //Выходим из цикла после второго хопка
delay(200); //Пауза
}
}
}
digitalWrite(3,Relay);
}

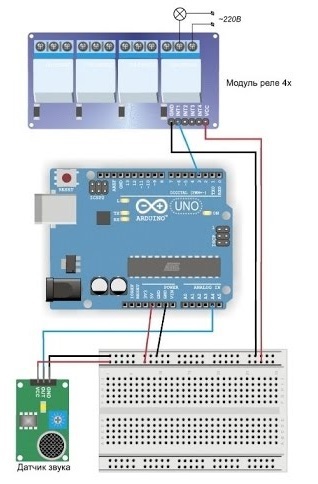

Схема хлопкового выключателя:
Интерактивный курс по ардуино на базе простого стартового набора - 40
Должно получиться примерно так:
Интерактивный курс по ардуино на базе простого стартового набора - 41
Вопросы и ответы в комментариях к видео.

16. Модуль часов DS1302

Библиотеку можно скачать тут

Скетч из библиотеки
// DS1302_Serial_Easy ©2010 Henning Karlsen
// web: www.henningkarlsen.com/electronics
//
// A quick demo of how to use my DS1302-library to
// quickly send time and date information over a serial link
//
// I assume you know how to connect the DS1302.
// DS1302: CE pin -> Arduino Digital 2
// I/O pin -> Arduino Digital 3
// SCLK pin -> Arduino Digital 4

#include <DS1302.h>

// Init the DS1302
DS1302 rtc(2, 3, 4);

void setup()
{
// Set the clock to run-mode, and disable the write protection
rtc.halt(false);
rtc.writeProtect(false);

// Setup Serial connection
Serial.begin(9600);

// The following lines can be commented out to use the values already stored in the DS1302
rtc.setDOW(FRIDAY); // Set Day-of-Week to FRIDAY
rtc.setTime(12, 0, 0); // Set the time to 12:00:00 (24hr format)
rtc.setDate(6, 8, 2010); // Set the date to August 6th, 2010
}

void loop()
{
// Send Day-of-Week
Serial.print(rtc.getDOWStr());
Serial.print(" ");

// Send date
Serial.print(rtc.getDateStr());
Serial.print(" — ");

// Send time
Serial.println(rtc.getTimeStr());

// Wait one second before repeating :)
delay (1000);
}

Схема подключения:
Интерактивный курс по ардуино на базе простого стартового набора - 42

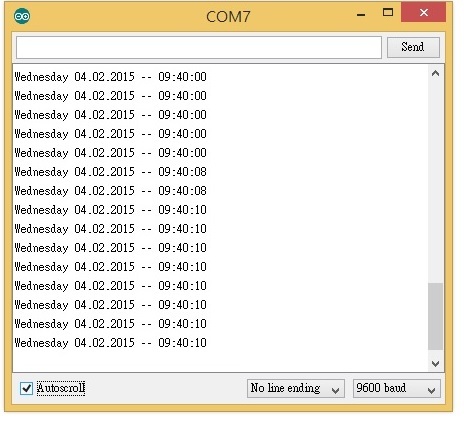

Результат должен получиться примерно такой:
Интерактивный курс по ардуино на базе простого стартового набора - 43
Вопросы и ответы в комментариях к видео

17. Датчик уровня жидкости
Спецификации:
имя продукта: датчик уровня воды
рабочее напряжение: dc3-5v
рабочий ток: менее 20 мА
тип датчика: аналоговый
Датчик очень простой. Принцип работы из видео понять не сложно и без знания англ. яз.

Скетч стандартный AnalogRead
/*
AnalogReadSerial
Reads an analog input on pin 0, prints the result to the serial monitor.
Attach the center pin of a potentiometer to pin A0, and the outside pins to +5V and ground.

This example code is in the public domain.
*/

// the setup routine runs once when you press reset:
void setup() {
// initialize serial communication at 9600 bits per second:
Serial.begin(9600);
}

// the loop routine runs over and over again forever:
void loop() {
// read the input on analog pin 0:
int sensorValue = analogRead(A0);
// print out the value you read:
Serial.println(sensorValue);
delay(1); // delay in between reads for stability
}

Схема подключения:
Интерактивный курс по ардуино на базе простого стартового набора - 44

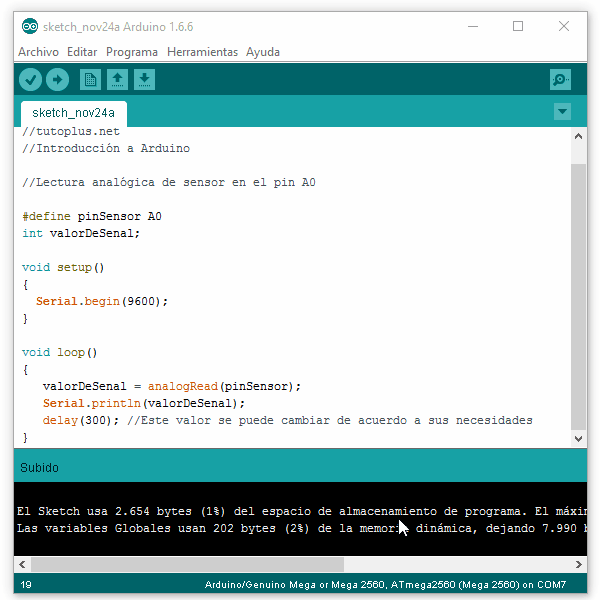

Результат должен получиться примерно такой:
Интерактивный курс по ардуино на базе простого стартового набора - 45

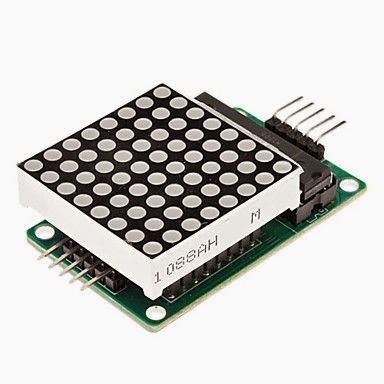

18. Матрица 8x8
Видео по подключению на итальянском языке. Данную матрицу очень редко используют в проектах на ардуино поскольку она занимает 16 выходов ардуино. Вместо нее часто используют аналогичную матрицу MAX7219, занимающую только 5 контактов ардуино.
Интерактивный курс по ардуино на базе простого стартового набора - 46

Скетч тут
// Show messages scrolling from right to left.
#include <FrequencyTimer2.h>

#define SPACE {
{0, 0, 0, 0, 0, 0, 0, 0},
{0, 0, 0, 0, 0, 0, 0, 0},
{0, 0, 0, 0, 0, 0, 0, 0},
{0, 0, 0, 0, 0, 0, 0, 0},
{0, 0, 0, 0, 0, 0, 0, 0},
{0, 0, 0, 0, 0, 0, 0, 0},
{0, 0, 0, 0, 0, 0, 0, 0},
{0, 0, 0, 0, 0, 0, 0, 0}
}

#define E {
{0, 1, 1, 1, 1, 1, 1, 0},
{0, 1, 0, 0, 0, 0, 0, 0},
{0, 1, 0, 0, 0, 0, 0, 0},
{0, 1, 1, 1, 1, 1, 1, 0},
{0, 1, 0, 0, 0, 0, 0, 0},
{0, 1, 0, 0, 0, 0, 0, 0},
{0, 1, 0, 0, 0, 0, 0, 0},
{0, 1, 1, 1, 1, 1, 1, 0}
}

#define G {
{0, 1, 1, 1, 1, 1, 1, 0},
{0, 1, 0, 0, 0, 0, 0, 0},
{0, 1, 0, 0, 0, 0, 0, 0},
{0, 1, 0, 0, 0, 1, 1, 1},
{0, 1, 0, 0, 0, 0, 1, 0},
{0, 1, 0, 0, 0, 0, 1, 0},
{0, 1, 0, 0, 0, 0, 1, 0},
{0, 1, 1, 1, 1, 1, 1, 0}
}

#define H {
{0, 1, 0, 0, 0, 0, 1, 0},
{0, 1, 0, 0, 0, 0, 1, 0},
{0, 1, 0, 0, 0, 0, 1, 0},
{0, 1, 1, 1, 1, 1, 1, 0},
{0, 1, 0, 0, 0, 0, 1, 0},
{0, 1, 0, 0, 0, 0, 1, 0},
{0, 1, 0, 0, 0, 0, 1, 0},
{0, 1, 0, 0, 0, 0, 1, 0}
}

#define K {
{0, 1, 0, 0, 0, 0, 1, 0},
{0, 1, 0, 0, 0, 1, 0, 0},
{0, 1, 0, 0, 1, 0, 0, 0},
{0, 1, 1, 1, 0, 0, 0, 0},
{0, 1, 0, 1, 0, 0, 0, 0},
{0, 1, 0, 0, 1, 0, 0, 0},
{0, 1, 0, 0, 0, 1, 0, 0},
{0, 1, 0, 0, 0, 0, 1, 0}
}

#define L {
{0, 1, 0, 0, 0, 0, 0, 0},
{0, 1, 0, 0, 0, 0, 0, 0},
{0, 1, 0, 0, 0, 0, 0, 0},
{0, 1, 0, 0, 0, 0, 0, 0},
{0, 1, 0, 0, 0, 0, 0, 0},
{0, 1, 0, 0, 0, 0, 0, 0},
{0, 1, 0, 0, 0, 0, 0, 0},
{0, 1, 1, 1, 1, 1, 1, 0}
}

#define O {
{0, 0, 0, 1, 1, 0, 0, 0},
{0, 0, 1, 0, 0, 1, 0, 0},
{0, 1, 0, 0, 0, 0, 1, 0},
{0, 1, 0, 0, 0, 0, 1, 0},
{0, 1, 0, 0, 0, 0, 1, 0},
{0, 1, 0, 0, 0, 0, 1, 0},
{0, 0, 1, 0, 0, 1, 0, 0},
{0, 0, 0, 1, 1, 0, 0, 0}
}

byte col=0;
byte leds[8][8];

int pins[17]={-1, 5, 4, 3, 2, 14, 15, 16, 17, 13, 12, 11, 10, 9, 8, 7, 6};
int cols[8] ={pins[13], pins[3], pins[4], pins[10], pins[06], pins[11], pins[15], pins[16]};
int rows[8] ={pins[9], pins[14], pins[8], pins[12], pins[1], pins[7], pins[2], pins[5]};

const int numPatterns=10;
byte patterns[numPatterns][8][8]={H,E,L,L,O,SPACE,G,K,L,SPACE};
int pattern=0;

void setup()
{
for (int i=1; i<=16; i++) {pinMode(pins[i], OUTPUT);}
for (int i=1; i<=8; i++) {digitalWrite(cols[i-1], LOW);}
for (int i=1; i<=8; i++) {digitalWrite(rows[i-1], LOW);}

clearLeds();

FrequencyTimer2::disable();
FrequencyTimer2::setPeriod(2000); // sets refresh rate
FrequencyTimer2::setOnOverflow(display);
setPattern(pattern);
}

void loop()
{
pattern=++pattern%numPatterns;
slidePattern(pattern, 60);
}

void clearLeds() {
for (int i=0; i<8; i++) {
for (int j=0; j<8; j++) {leds[i][j]=0;}
}
}

void setPattern(int pattern) {
for (int i=0; i<8; i++) {
for (int j=0; j<8; j++) {leds[i][j] = patterns[pattern][i][j];}
}
}

void slidePattern(int pattern, int del) {
for (int l=0; l<8; l++) {
for (int i=0; i<7; i++) {
for (int j=0; j<8; j++) {leds[j][i] = leds[j][i+1];}
}
for (int j=0; j<8; j++) {leds[j][7] = patterns[pattern][j][0 + l];}
delay(del);
}
}

void display() {
digitalWrite(cols[col], LOW);
col++;
if (col==8) {col=0;}
for (int row=0; row<8; row++) {
if (leds[col][7-row]==1) {digitalWrite(rows[row], LOW);}
else {digitalWrite(rows[row], HIGH);}
}
digitalWrite(cols[col], HIGH);}

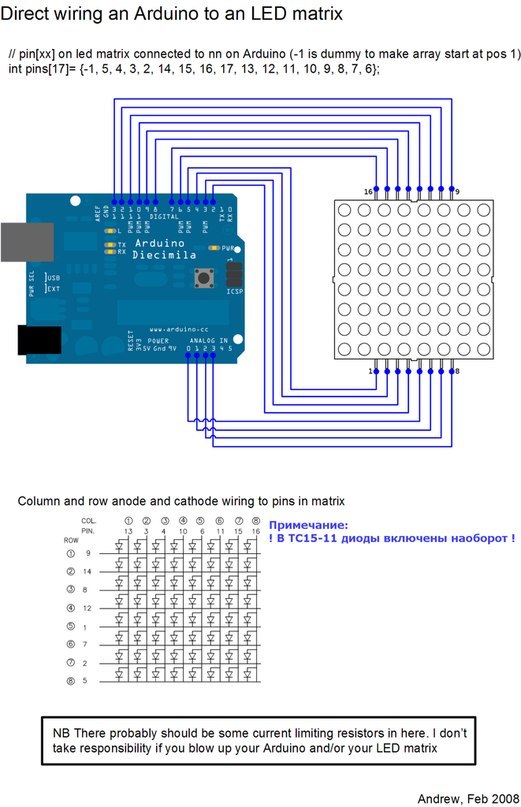

Схема подключения:
Интерактивный курс по ардуино на базе простого стартового набора - 47

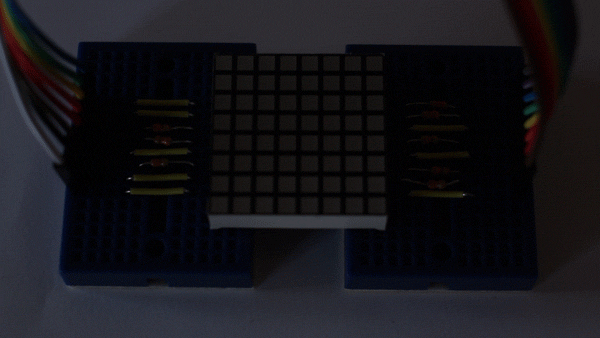

Результат должен получиться примерно такой:
Интерактивный курс по ардуино на базе простого стартового набора - 48

19. RFID-считыватель RC522

Библиотеку можно скачать тут

Скетч Dumpinfo из библиотеки
/*
* — * Example sketch/program showing how to read data from a PICC to serial.
* — * This is a MFRC522 library example; for further details and other examples see: github.com/miguelbalboa/rfid
*
* Example sketch/program showing how to read data from a PICC (that is: a RFID Tag or Card) using a MFRC522 based RFID
* Reader on the Arduino SPI interface.
*
* When the Arduino and the MFRC522 module are connected (see the pin layout below), load this sketch into Arduino IDE
* then verify/compile and upload it. To see the output: use Tools, Serial Monitor of the IDE (hit Ctrl+Shft+M). When
* you present a PICC (that is: a RFID Tag or Card) at reading distance of the MFRC522 Reader/PCD, the serial output
* will show the ID/UID, type and any data blocks it can read. Note: you may see «Timeout in communication» messages
* when removing the PICC from reading distance too early.
*
* If your reader supports it, this sketch/program will read all the PICCs presented (that is: multiple tag reading).
* So if you stack two or more PICCs on top of each other and present them to the reader, it will first output all
* details of the first and then the next PICC. Note that this may take some time as all data blocks are dumped, so
* keep the PICCs at reading distance until complete.
*
* @license Released into the public domain.
*
* Typical pin layout used:
* — * MFRC522 Arduino Arduino Arduino Arduino Arduino
* Reader/PCD Uno Mega Nano v3 Leonardo/Micro Pro Micro
* Signal Pin Pin Pin Pin Pin Pin
* — * RST/Reset RST 9 5 D9 RESET/ICSP-5 RST
* SPI SS SDA(SS) 10 53 D10 10 10
* SPI MOSI MOSI 11 / ICSP-4 51 D11 ICSP-4 16
* SPI MISO MISO 12 / ICSP-1 50 D12 ICSP-1 14
* SPI SCK SCK 13 / ICSP-3 52 D13 ICSP-3 15
*/

#include <SPI.h>
#include <MFRC522.h>

#define RST_PIN 9 // Configurable, see typical pin layout above
#define SS_PIN 10 // Configurable, see typical pin layout above

MFRC522 mfrc522(SS_PIN, RST_PIN); // Create MFRC522 instance

void setup() {
Serial.begin(9600); // Initialize serial communications with the PC
while (!Serial); // Do nothing if no serial port is opened (added for Arduinos based on ATMEGA32U4)
SPI.begin(); // Init SPI bus
mfrc522.PCD_Init(); // Init MFRC522
mfrc522.PCD_DumpVersionToSerial(); // Show details of PCD — MFRC522 Card Reader details
Serial.println(F(«Scan PICC to see UID, SAK, type, and data blocks...»));
}

void loop() {
// Look for new cards
if (! mfrc522.PICC_IsNewCardPresent()) {
return;
}

// Select one of the cards
if (! mfrc522.PICC_ReadCardSerial()) {
return;
}

// Dump debug info about the card; PICC_HaltA() is automatically called
mfrc522.PICC_DumpToSerial(&(mfrc522.uid));
}

Схема подключения:
Интерактивный курс по ардуино на базе простого стартового набора - 49
Результат должен быть примерно таким:
Интерактивный курс по ардуино на базе простого стартового набора - 50
Вопросы и ответы по занятию в комментариях к видео.

20. Дисплей 16x2

Библиотеку LiquidCrystal_I2C можно скачать здесь

Скетч I2C Scanner
// — // i2c_scanner
//
// Version 1
// This program (or code that looks like it)
// can be found in many places.
// For example on the Arduino.cc forum.
// The original author is not know.
// Version 2, Juni 2012, Using Arduino 1.0.1
// Adapted to be as simple as possible by Arduino.cc user Krodal
// Version 3, Feb 26 2013
// V3 by louarnold
// Version 4, March 3, 2013, Using Arduino 1.0.3
// by Arduino.cc user Krodal.
// Changes by louarnold removed.
// Scanning addresses changed from 0...127 to 1...119,
// according to the i2c scanner by Nick Gammon
// www.gammon.com.au/forum/?id=10896
// Version 5, March 28, 2013
// As version 4, but address scans now to 127.
// A sensor seems to use address 120.
// Version 6, November 27, 2015.
// Added waiting for the Leonardo serial communication.
//
//
// This sketch tests the standard 7-bit addresses
// Devices with higher bit address might not be seen properly.
//

#include <Wire.h>

void setup()
{
Wire.begin();

Serial.begin(9600);
while (!Serial); // Leonardo: wait for serial monitor
Serial.println("nI2C Scanner");
}

void loop()
{
byte error, address;
int nDevices;

Serial.println(«Scanning...»);

nDevices = 0;
for(address = 1; address < 127; address++ )
{
// The i2c_scanner uses the return value of
// the Write.endTransmisstion to see if
// a device did acknowledge to the address.
Wire.beginTransmission(address);
error = Wire.endTransmission();

if (error == 0)
{
Serial.print(«I2C device found at address 0x»);
if (address<16)
Serial.print(«0»);
Serial.print(address,HEX);
Serial.println(" !");

nDevices++;
}
else if (error==4)
{
Serial.print(«Unknow error at address 0x»);
if (address<16)
Serial.print(«0»);
Serial.println(address,HEX);
}
}
if (nDevices == 0)
Serial.println(«No I2C devices foundn»);
else
Serial.println(«donen»);

delay(5000); // wait 5 seconds for next scan
}

Схема подключения:
Интерактивный курс по ардуино на базе простого стартового набора - 51
Должно получиться примерно так:
Интерактивный курс по ардуино на базе простого стартового набора - 52
Вопросы и ответы по занятию в комментариях к видео

Комбинируя эти 20 занятий между собой можно получить еще 190 (20*19/2) различных занятий. Например совместив занятие про реле с занятием по ИК приемнику можно собрать устройство, которое управляет нагрузкой с пульта ДУ от телевизора. Ученику в этом случае придется не только подключить два элемента к ардуино и написать скетч, чтобы они совместно работали, но и самому придумать возможное назначение таких устройств. Поэтому эти 190 заданий можно считать творческими.

Занятия 21-40. Проекты.

21. Беспилотная машинка

Скетч
#define Trig 8
#define Echo 9
#include <Servo.h>

Servo servo;

int ugol = 90;
int smotrim_vlevo = 0;
int smotrim_vpravo = 0;
int smotrim_priamo = 0;
int vremia;

const int in11 = 0; // L298N-1 pin 1
const int in12 = 1; // L298N-1 pin 2
const int in13 = 2; // L298N-1 pin 2
const int in14 = 3; // L298N-1 pin 3

const int in21 = 4; // L298N-2 pin 1
const int in22 = 5; // L298N-2 pin 2
const int in23 = 6; // L298N-2 pin 2
const int in24 = 7; // L298N-2 pin 3

void setup()
{
servo.attach(10); // серву подключаем к 10 пину

pinMode(Trig, OUTPUT); // выход
pinMode(Echo, INPUT); // вход

pinMode(in11, OUTPUT); // выход на L298n
pinMode(in12, OUTPUT); // выход на L298n
pinMode(in13, OUTPUT); // выход на L298n
pinMode(in14, OUTPUT); // выход на L298n

pinMode(in21, OUTPUT); // выход на L298n
pinMode(in22, OUTPUT); // выход на L298n
pinMode(in23, OUTPUT); // выход на L298n
pinMode(in24, OUTPUT); // выход на L298n

}

void ehat_priamo(){

digitalWrite(in11, LOW);
digitalWrite(in12, HIGH);

digitalWrite(in13, LOW);
digitalWrite(in14, HIGH);

digitalWrite(in21, LOW);
digitalWrite(in22, HIGH);

digitalWrite(in23, HIGH);
digitalWrite(in24, LOW);
}

void ehat_vpravo()
{

digitalWrite(in21, LOW);
digitalWrite(in22, HIGH);

digitalWrite(in23, HIGH);
digitalWrite(in24, LOW);
}

void ehat_vlevo(){

digitalWrite(in21, HIGH);
digitalWrite(in22, LOW);

digitalWrite(in23, LOW);
digitalWrite(in24, HIGH);

}

void stoiat(){ // стоять
digitalWrite(in11, LOW);
digitalWrite(in12, LOW);

digitalWrite(in13, LOW);
digitalWrite(in14, LOW);

digitalWrite(in21, LOW);
digitalWrite(in22, LOW);

digitalWrite(in23, LOW);
digitalWrite(in24, LOW);
}

void kak_meriat_sleva(){
digitalWrite(Trig, HIGH);
delayMicroseconds(10);
digitalWrite(Trig, LOW);
vremia = pulseIn(Echo, HIGH);
smotrim_vlevo = vremia/58;
}

void kak_meriat_priamo(){
digitalWrite(Trig, HIGH);
delayMicroseconds(10);
digitalWrite(Trig, LOW);
vremia = pulseIn(Echo, HIGH);
smotrim_priamo = vremia/58;
}

void kak_meriat_sprava(){
digitalWrite(Trig, HIGH);
delayMicroseconds(10);
digitalWrite(Trig, LOW);
vremia = pulseIn(Echo, HIGH);
smotrim_vpravo = vremia/58;
}

void loop(){
kak_meriat_priamo();
if(smotrim_priamo<30){
stoiat();
delay(100);
for(ugol=90;ugol>=10;ugol--){
servo.write(ugol);
delay(5);
}

kak_meriat_sprava();
delay(100);
for(ugol=10;ugol<=170;ugol++){
servo.write(ugol);
delay(5);
}

kak_meriat_sleva();
delay(100);
for(ugol=170;ugol>=90;ugol--){
servo.write(ugol);
delay(5);
}

if(smotrim_vpravo < smotrim_vlevo){

ehat_vpravo();
delay(400);
stoiat();
}

else{

ehat_vlevo();
delay(400);
stoiat();
}

}

else{
ehat_priamo();
}
}

Список деталей, необходимых помимо стартового набора ардуино

Схема для 2WD шасси. 4WD подключается аналогично.
Интерактивный курс по ардуино на базе простого стартового набора - 53
Должно получиться так:
Интерактивный курс по ардуино на базе простого стартового набора - 54
Вопросы и ответы в комментариях к видео

22. Машинка, управляемая со смартфона

Скетч тут
int val;
int LED = 13;
int LED2 = 11;
int LED3 = 12;

#include <AFMotor.h> // Подключаем библиотеку для работы с шилдом
#include <Servo.h> // Подключаем библиотеку для работы с сервоприводами, можно не подключать

// Подключаем моторы к клеммникам M1, M2, M3, M4
AF_DCMotor motor1(1);
AF_DCMotor motor2(2);
AF_DCMotor motor3(3);
AF_DCMotor motor4(4);

void setup()
{
// Задаем максимальную скорость вращения моторов (аналог работы PWM)
motor1.setSpeed(255);
motor1.run(RELEASE);
motor2.setSpeed(255);
motor2.run(RELEASE);
motor3.setSpeed(255);
motor3.run(RELEASE);
motor4.setSpeed(255);
motor4.run(RELEASE);

Serial.begin(9600);

}
int i;

void loop()
{
if (Serial.available())
{
val = Serial.read();

if (val == '5') // При нажатии клавиши «5»
{digitalWrite(LED, HIGH);}
if (val == '6') // При нажатии клавиши «6»
{digitalWrite(LED,LOW );}
if (val == 'Y') // При нажатии клавиши «7»
{digitalWrite(LED2,HIGH );}
if (val == 'B') // При нажатии клавиши «8»
{digitalWrite(LED3,HIGH );}

// Задаём движение вперёд
if (val == 'W') // При нажатии клавиши «W»
{
// Выводы конфигурируются согласно раьоте Motor Shield'а
// Моторы крутятся вперед
motor1.run(FORWARD); // Задаем движение вперед
motor4.run(FORWARD);
motor1.setSpeed(255); // Задаем скорость движения
motor4.setSpeed(255);
}

// Задаём движение назад
if ( val == 'S')
{
// Двигаемся в обратном направлении
motor1.run(BACKWARD); // Задаем движение назад
motor4.run(BACKWARD);
motor1.setSpeed(255); // Задаем скорость движения
motor4.setSpeed(255);
}

// Задаём движение вправо
if ( val == 'D')
{
motor4.run(FORWARD); // Задаем движение вправо
motor4.setSpeed(255); // Задаем скорость движения
}

// Задаём движение влево
if ( val == 'A')
{
motor1.run(FORWARD); // Задаем движение влево
motor1.setSpeed(255); // Задаем скорость движения
}

// Стоп режим
// При отпускании клавиш в программе в порт шлется «T»
if ( val == 'T') // При нажатии клавиши «T»
{
motor1.run(RELEASE);
motor4.run(RELEASE);

}
if ( val == 'N') // При нажатии клавиши «T»
{
// Выводы ENABLE притянуты к минусу, моторы не работают

digitalWrite(LED2,LOW );
digitalWrite(LED3,LOW );
}
}
}

Детали, необходимые помимо стартового набора ардуино

Схема подключения:
Интерактивный курс по ардуино на базе простого стартового набора - 55
Должно получиться так:
Интерактивный курс по ардуино на базе простого стартового набора - 56
Вопросы и ответы в комментариях к видео

23. Робот-пылесос

Управление роботом-пылесосом осуществляется при помощи Android смартфона, с установленным приложением RobotC, которое написано в AppInventor.
Для соединения с роботом надо нажать кнопку «Подключить» и выбрать из списка сопряженный со смартфоном, Bluetooth модуль робота-пылесоса.
В приложении есть кнопки управления: вперед, назад, влево, вправо, стоп, по квадратной спирали, хаотичное движение и одна зарезервирована. При нажатии на кнопку, смартфон посылает определенный символ Bluetooth модулю пылесоса, модуль передает этот символ Arduino и в зависимости от того, какой символ был получен, робот-пылесос выполняет те действия, которые запрограммированы в Arduino.
В режиме «Спираль» робот-пылесос двигается по квадратной спирали, пока не упрется в препятствие и тогда переключается в режим «Хаос».
В режиме «Хаос» пылесос двигается от препятствия к препятствию и поворачивает на рандомный угол.
В ручном режиме робот-пылесос полностью подчиняется вашим командам, которые вы отправляете ему со смартфона.

Скетч тут
#define mot_ena 9 //пин ШИМа левого мотора
#define mot_in1 8 //пин левого мотора
#define mot_in2 7 //пин левого мотора
#define mot_in3 6 //пин правого мотора
#define mot_in4 4 //пин правого мотора
#define mot_enb 10 //пин ШИМа правого мотора

#define ir_1 A0 //пин 1 ИК-датчика
#define ir_2 A1 //пин 2 ИК-датчика
#define ir_3 A2 //пин 3 ИК-датчика
#define ir_4 A3 //пин 4 ИК-датчика
#define ir_5 A4 //пин 5 ИК-датчика
#define ir_6 A5 //пин 6 ИК-датчика

#define lev_vik 11 //пин левого выключателя
#define pra_vik 12 //пин правого выключателя

//для выравнивания скорости колес
byte max_skor_lev = 254;
byte max_skor_prav = 244;
//---------------------------------

byte min_skor = 0;

void setup() {

randomSeed(analogRead(A7));
// пины энкодеров на вход
pinMode(3, INPUT); // пин левого энкодера на вход
pinMode(2, INPUT); // пин правого энкодера на вход
//-------------------------
// пины для левого и правого моторов на выход
pinMode(mot_ena, OUTPUT);
pinMode(mot_in1, OUTPUT);
pinMode(mot_in2, OUTPUT);
pinMode(mot_in3, OUTPUT);
pinMode(mot_in4, OUTPUT);
pinMode(mot_enb, OUTPUT);
//-------------------------------------------
// пины ИК-датчиков на вход
pinMode(ir_1, INPUT);
pinMode(ir_2, INPUT);
pinMode(ir_3, INPUT);
pinMode(ir_4, INPUT);
pinMode(ir_5, INPUT);
pinMode(ir_6, INPUT);
//-------------------------
// пины левого и правого выключателей на вход
pinMode(lev_vik, INPUT);
pinMode(pra_vik, INPUT);
//---------------------------
delay(3000);

ROB_VPERED();
}

void loop() {

// если срабатывает левый выключатель на бампере
if (digitalRead(lev_vik) == LOW)
{
ROB_STOP();
delay(200);
ROB_NAZAD();
delay(150);
ROB_STOP();
delay(200);
ROB_PRAV();
delay(random(400, 1500));
ROB_STOP();
delay(200);
ROB_VPERED();
}
//-----------------------------------------------
// если срабатывает правый выключатель на бампере
if (digitalRead(pra_vik) == LOW)
{
ROB_STOP();
delay(200);
ROB_NAZAD();
delay(150);
ROB_STOP();
delay(200);
ROB_LEV();
delay(random(400, 1500));
ROB_STOP();
delay(200);
ROB_VPERED();
}
//-----------------------------------------------
// если срабатывает 2 ИК-датчик
if (digitalRead(ir_2) == LOW)
{
ROB_STOP();
delay(200);
ROB_PRAV();
delay(random(200, 1100));
ROB_STOP();
delay(200);
ROB_VPERED();
}
//-----------------------------------------------
// если срабатывает 3 ИК-датчик
if (digitalRead(ir_3) == LOW)
{
ROB_STOP();
delay(200);
ROB_PRAV();
delay(random(200, 1100));
ROB_STOP();
delay(200);
ROB_VPERED();
}
//-----------------------------------------------
// если срабатывает 4 ИК-датчик
if (digitalRead(ir_4) == LOW)
{
ROB_STOP();
delay(200);
ROB_LEV();
delay(random(200, 1100));
ROB_STOP();
delay(200);
ROB_VPERED();
}
//-----------------------------------------------
// если срабатывает 5 ИК-датчик
if (digitalRead(ir_5) == LOW)
{
ROB_STOP();
delay(200);
ROB_LEV();
delay(random(200, 1100));
ROB_STOP();
delay(200);
ROB_VPERED();
}
//-----------------------------------------------
// если срабатывает 1 ИК-датчик
if (digitalRead(ir_1) == LOW)
{
ROB_PRAV();
delay(10);
ROB_VPERED();
}
//-----------------------------------------------
// если срабатывает 6 ИК-датчик
if (digitalRead(ir_6) == LOW)
{
ROB_LEV();
delay(10);
ROB_VPERED();
}
//-----------------------------------------------

}

// поворот направо на месте
void ROB_PRAV()
{
// левый мотор вперед
digitalWrite(mot_in1, LOW);
digitalWrite(mot_in2, HIGH);
analogWrite(mot_ena, max_skor_lev);
// правый мотор назад
digitalWrite(mot_in3, LOW);
digitalWrite(mot_in4, HIGH);
analogWrite(mot_enb, max_skor_prav);
}
//-----------------
// поворот налево на месте
void ROB_LEV()
{
// правый мотор вперед
digitalWrite(mot_in3, HIGH);
digitalWrite(mot_in4, LOW);
analogWrite(mot_enb, max_skor_prav);
// левый мотор назад
digitalWrite(mot_in1, HIGH);
digitalWrite(mot_in2, LOW);
analogWrite(mot_ena, max_skor_lev);
}
//---------------------
// езда вперед
void ROB_VPERED()
{
// левый мотор вперед
digitalWrite(mot_in1, LOW);
digitalWrite(mot_in2, HIGH);
analogWrite(mot_ena, max_skor_lev);
// правый мотор вперед
digitalWrite(mot_in3, HIGH);
digitalWrite(mot_in4, LOW);
analogWrite(mot_enb, max_skor_prav);
}
//-------------------------------------
// езда назад
void ROB_NAZAD()
{
// левый мотор назад
digitalWrite(mot_in1, HIGH);
digitalWrite(mot_in2, LOW);
analogWrite(mot_ena, max_skor_lev);
// правый мотор назад
digitalWrite(mot_in3, LOW);
digitalWrite(mot_in4, HIGH);
analogWrite(mot_enb, max_skor_prav);
}
//------------------------------------
// стоп
void ROB_STOP()
{
// левый мотор стоп
digitalWrite(mot_in1, LOW);
digitalWrite(mot_in2, LOW);
analogWrite(mot_ena, min_skor);
// правый мотор стоп
digitalWrite(mot_in3, LOW);
digitalWrite(mot_in4, LOW);
analogWrite(mot_enb, min_skor);
}
//--------------------------------

Список деталей, необходимых помимо стартового набора ардуино

Схема подключения:
Интерактивный курс по ардуино на базе простого стартового набора - 57
Должно получиться примерно так:
Интерактивный курс по ардуино на базе простого стартового набора - 58
Вопросы и ответы в комментариях к видео или лично автору.

24. Робот-паук (гексапод)

Детали, необходимые помимо стартового набора ардуино
Корпус гексапода
сервомоторы
шилд для сервомоторов
аккумуляторы и беспроводные интерфейсы управления-по вкусу

Тестовый скетч на 1 сервомотор
#include <Wire.h>
#include <Multiservo.h>

Multiservo myservo;

int pos = 0;

void setup(void)
{
Wire.begin();
myservo.attach(17);
}

void loop(void)
{
for (pos = 0; pos <= 180; pos += 1) // goes from 0 degrees to 180 degrees
{ // in steps of 1 degree
myservo.write(pos); // tell servo to go to position in variable 'pos'
delay(15); // waits 15ms for the servo to reach the position
}
for (pos = 180; pos >= 0; pos -= 1) // goes from 180 degrees to 0 degrees
{
myservo.write(pos); // tell servo to go to position in variable 'pos'
delay(15); // waits 15ms for the servo to reach the position
}
}

Схема подключения в данном проекте вполне свободная, поскольку финального скетча проекта автор не опубликовал.

Интерактивный курс по ардуино на базе простого стартового набора - 59

Результат такой:

Интерактивный курс по ардуино на базе простого стартового набора - 60
Более подробное описание проекта тут.
Вопросы и ответы по проекту в комментариях к видео

На данный момент идет поиск и отбор материалов к занятиям 25-40. Ссылки на русскоязычные видеоуроки с интересными проектами на ардуино можно оставлять в комментариях к статье.

Автор: malyazin_2010

Источник

Поделиться новостью

* - обязательные к заполнению поля
