Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic

в 14:39, , рубрики: bpel, oracle, oracle soa, Weblogic, webservices, Блог компании Bell Integrator, Программирование, Тестирование IT-систем, Тестирование веб-сервисов

В этой статье я расскажу как реализовать заглушки веб-сервисов бизнес-процесса на BPEL используя Oracle SOA Suite и сервер Weblogic

Задача

Есть проект по нагрузочному тестированию одной системы. В схеме взаимодействия между серверами есть внешние системы, которые не участвуют в объекте тестирования — надо их заменить эмуляторами или заглушками. Протокол SOAP. Композиты на BPEL. Стенда нет. Ужасно интересно!

Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 1

Решение

Ну, думаю, все просто. Запрошу WSDL, XSD-схемы, примеры запросов и ответов. Возьму любимый Eclipse, Tomcat, быстро сгенерирую классы, вставлю пример ответа, потом деплой и проверка.

Eclipse сильно возмущался: в WSDL нет необходимой информации для нормальной генерации классов. Я стал его править, прописывать endpoint, но все равно не работало. Затем выяснил что это BPEL-процесс, и его надо делать по другому.

Сам BPEL — язык на основе XML для формального описания бизнес-процессов и протоколов их взаимодействия между собой. И Eclipse все это умеет, есть плагины, есть сервер приложений Apache ODE. Похоже, что проект BPEL-процесса в Eclipse надо собирать вручную, тех файлов что есть в композите, он не создает. Импорт выгруженного композита из функционального стенда тоже не работает. Это было удивительно, если бы он импортировал композит из Weblogic в Eclipse.

Посетила мысль сделать точно также, как на продуктиве: Oracle Database + Oracle Weblogic + Oracle SOA Suite, разработка в Oracle JDeveloper.

Далее я расскажу про:

  • Разворачивание своего стенда
  • Подключение MDS
  • Импорт существующего композита
  • Выпиливание вызова внешних систем
  • Вставку примера успешного ответа
  • Примеры использования операторов
  • Добавление в композит нового веб-сервиса
  • Вызов асинхронного сервиса

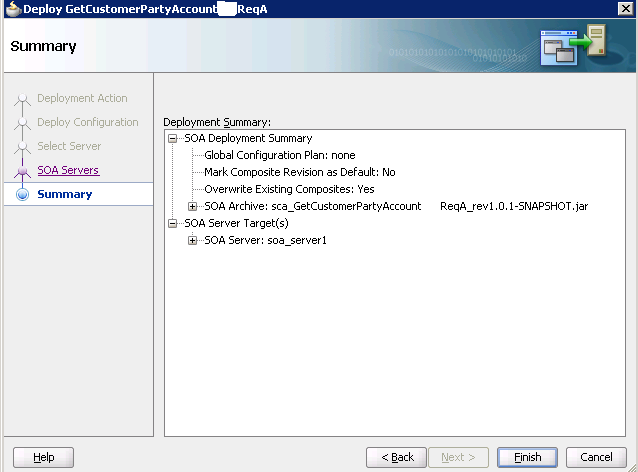

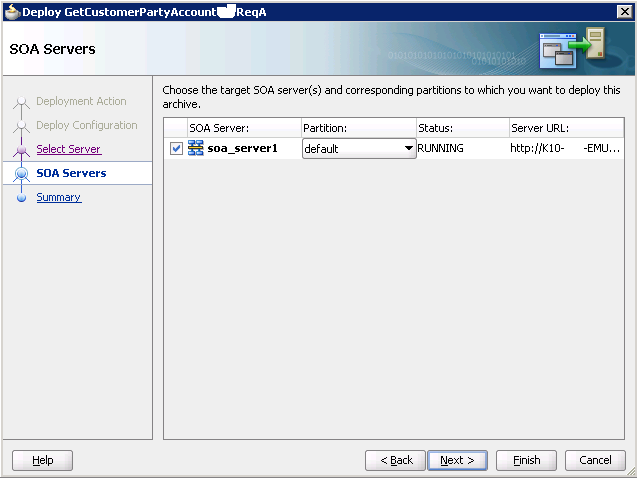

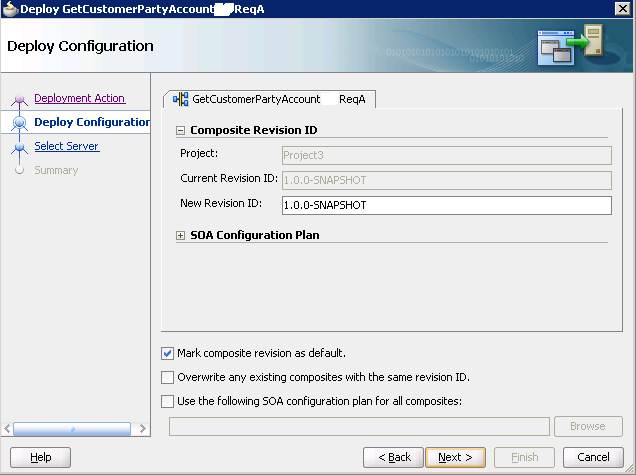

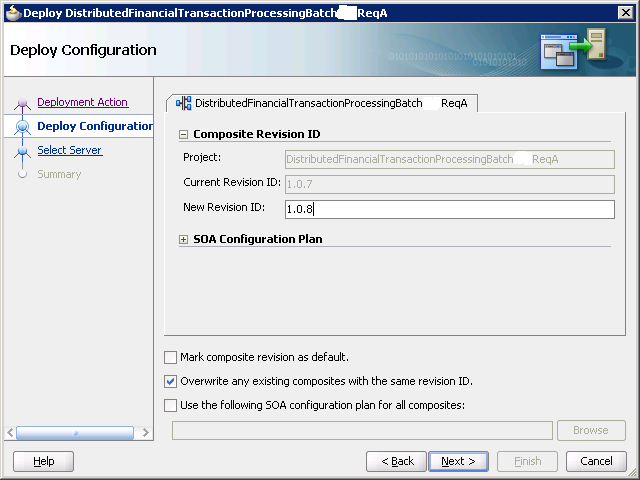

  • Деплой композита

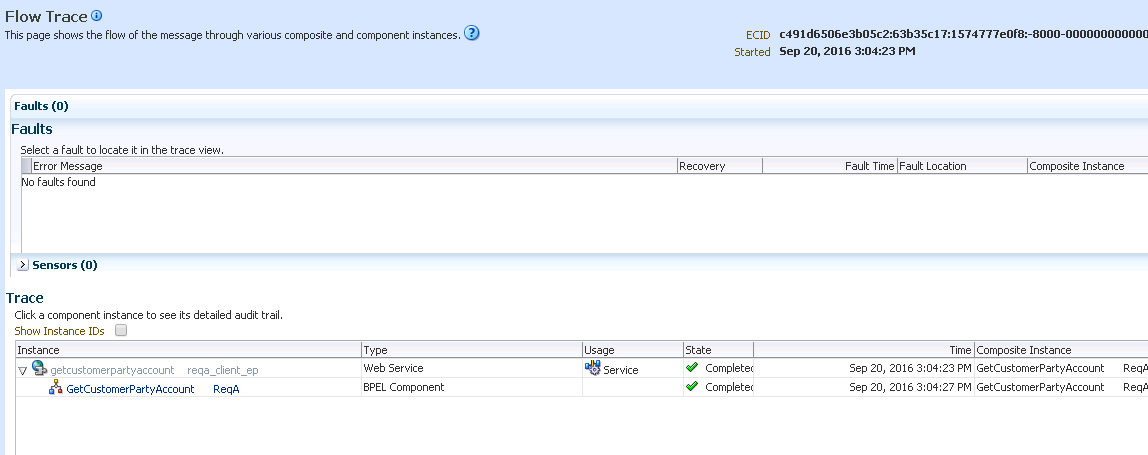

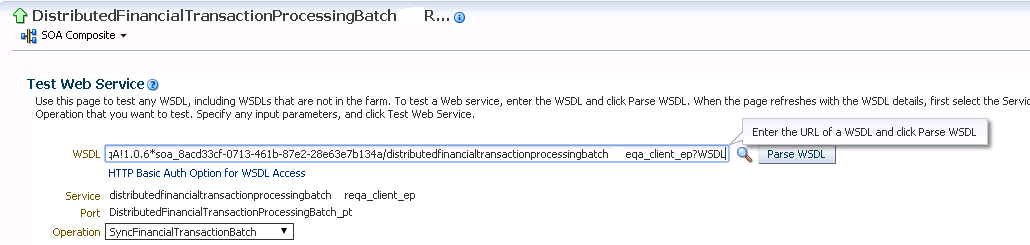

  • Проверку модифицированного композита

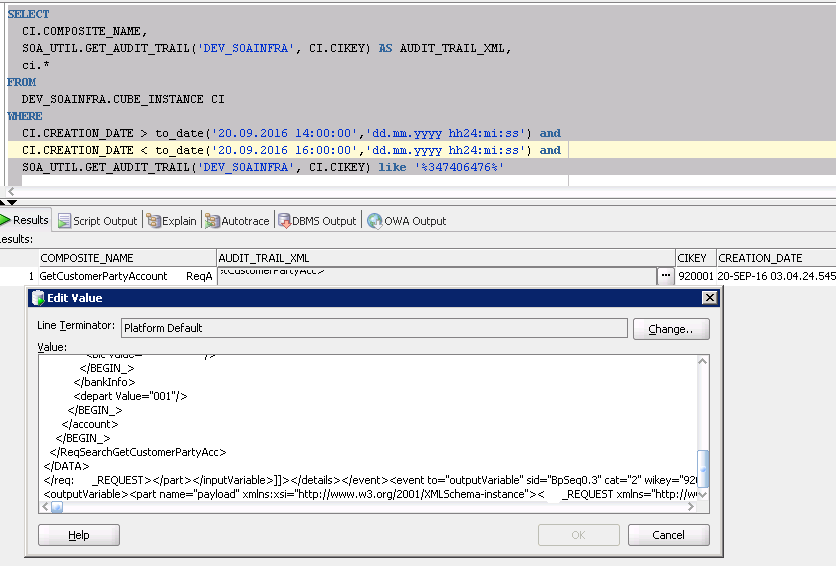

  • Анализ проблем при проведении тестирования

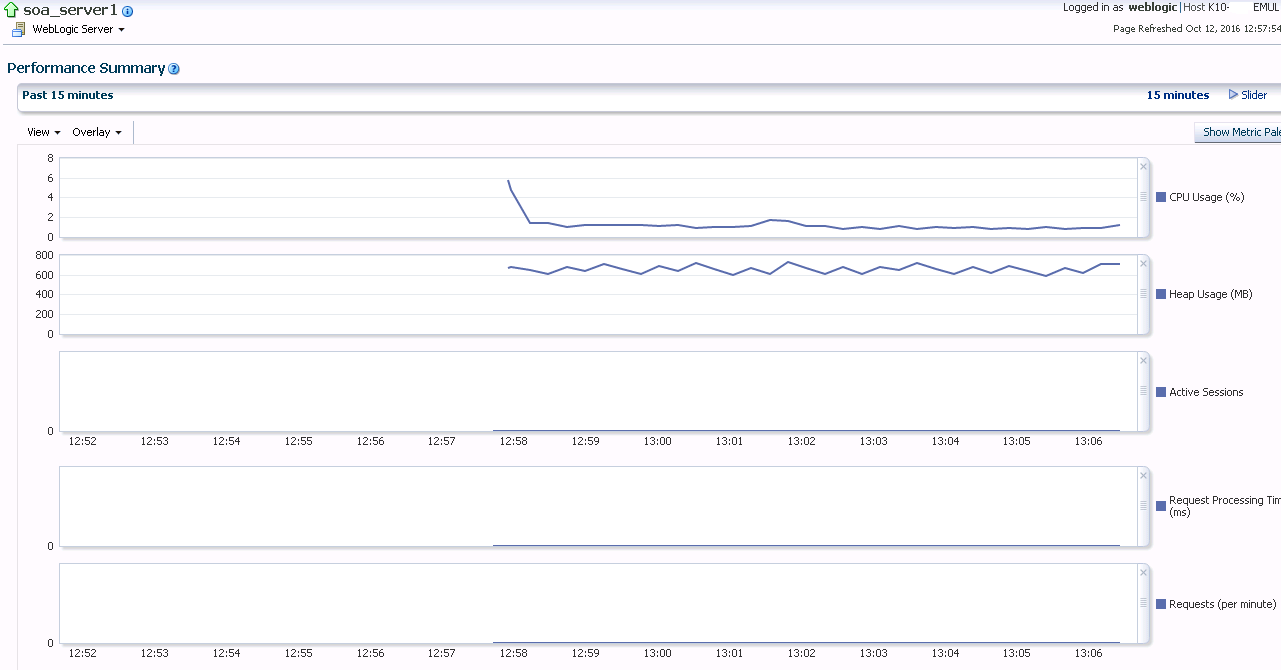

  • Мониторинг и замечания при работе

BPEL — язык на основе XML для формального описания бизнес-процессов и протоколов их взаимодействия между собой.

Надо сказать, что BPEL довольно большая и удобная штука, позволяющая вставлять разные операторы, дебаг и куски кода, например Java.

Бизнес процесс выглядит примерно так:

Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 2

Весь бизнес-процесс строится в виде композита и устанавливается на сервер-приложений. Запросил рабочий композит с функционального стенда, настроил Eclipse для работы с BPEL (плагины, Apache ODE и прочее). Снова попытки импорта композита в Eclipse. Снова неудача.

Посетила мысль сделать точно также, как на продуктиве, итого мы имеем в хозяйстве: Oracle Database, Oracle Weblogic, Oracle SOA Suite, JDeveloper. И так, что нам потребуется и какие версии:

  • JDK 1.7.79
  • Oracle Database 11g release 2
  • Oracle SOA Suite 11.1.1.7.0
  • Oracle RCU 11.1.1.7.0
  • Weblogic 10.3.6
  • JDeveloper 11.1.1.7.0
  • Готовые композиты бизнес-процессов
  • Архив MDS
  • Примеры запросов и ответов

Разворачивание своего стенда

Инструкции по установке и настройке софта

Установка Weblogic
  1. Запуск установщика.

    java -jar wls1036_generic.jar

  2. Выбор пути для домашней папки.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 3

  3. Пропустим регистрацию для обновлений.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 4

  4. Выберем типичную установку.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 5

  5. Укажем папку с JDK.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 6

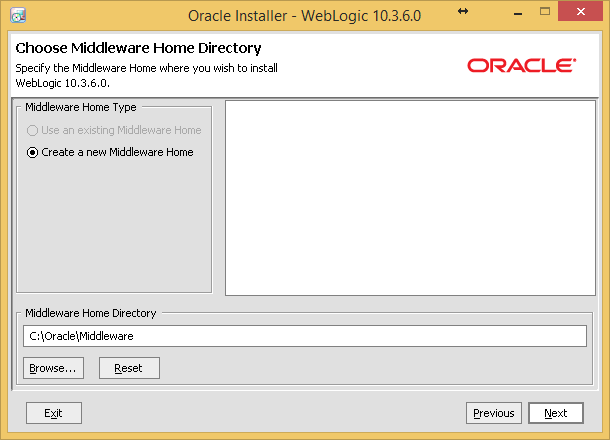

  6. Далее укажем папку куда поставить сам Weblogic.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 7

  7. Установка и поздравления.

Установка Oracle

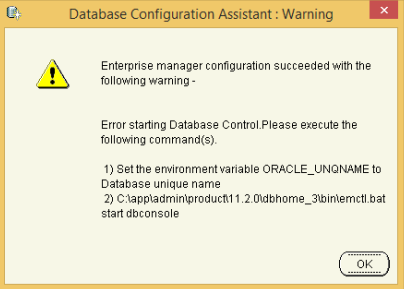

В установке нет ничего сложного, остановлюсь только на некоторых моментах.
Пропустим минимальные требования и поставим Oracle Database 11g Release 2 x32 для Windows, выберем Desktop Class. Нам для разработки хватит.
В интернете, в том числе и на хабре есть много статей по установке. Отмечу только установку под локальным админом и задание переменных окружения. Хотя ошибка с отсутствием ORACLE_UNQNAME не помешала и все завелось.

Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 8

Установка SOA Suite
  1. Для запуска установщика надо указать путь к JRE или JDK.

    ofm_soa_generic_11.1.1.7.0/Disk1/setup.exe -jreLoc c:OracleMiddlewarejdk160_24

  2. Пропустим обновление софта.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 9

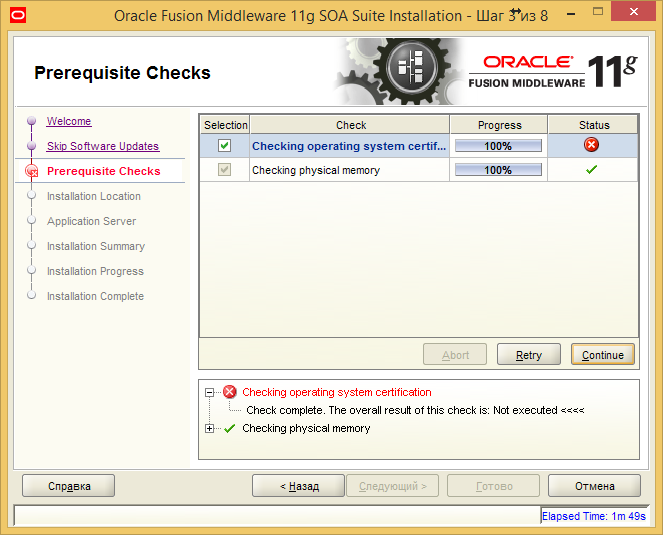

  3. Проверка операционной системы и физической памяти, в случае ошибки можно проигнорировать.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 10

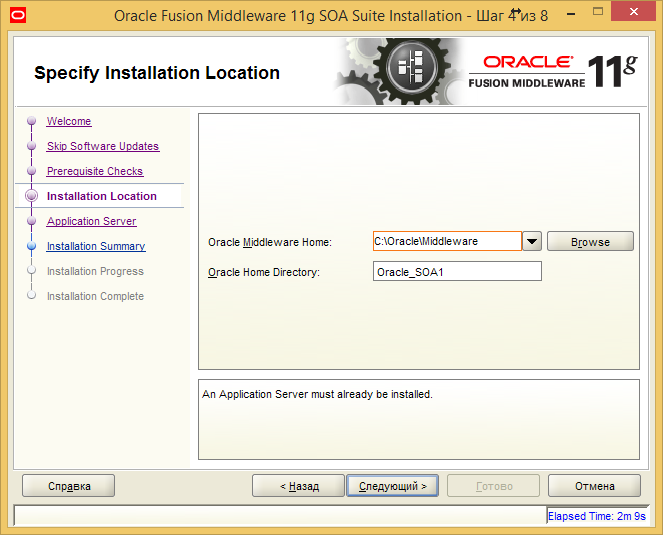

  4. Выбор Middleware Home и название директории для нашего SOA.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 11

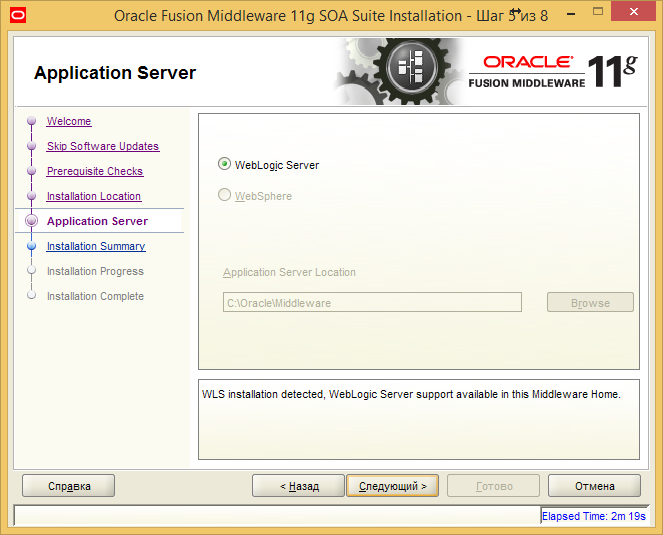

  5. Далее установщик нашел Weblogic в домашней папке.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 12

  6. Установка и поздравления. Проверим подключение.
    sqlplus sys@ORCL as sysdba
  7. Или запустим SQL Developer и настроим подключение.
    c:appadminproduct11.2.0dbhome_1sqldevelopersqldeveloper.exe

Создание репозитория для Oracle SOA c помощью RCU
  1. Запустим RCU.

    ofm_rcu_win_11.1.1.7.0_64_disk1_1of1/rcuHome/bin/rcu.bat

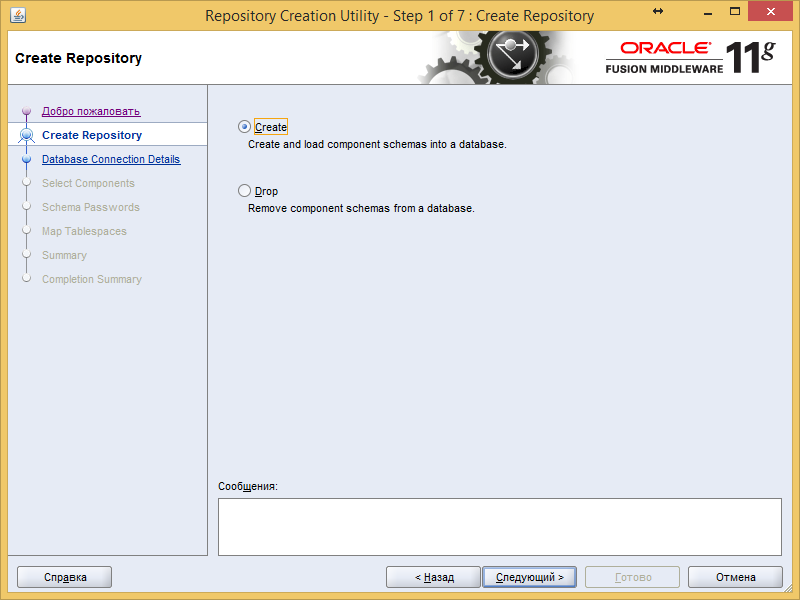

  2. Выбираем Create Repository.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 13

  3. Указываем параметры БД, в нашем случае это localhost, 1521, sys и пароль. Далее идет проверка.

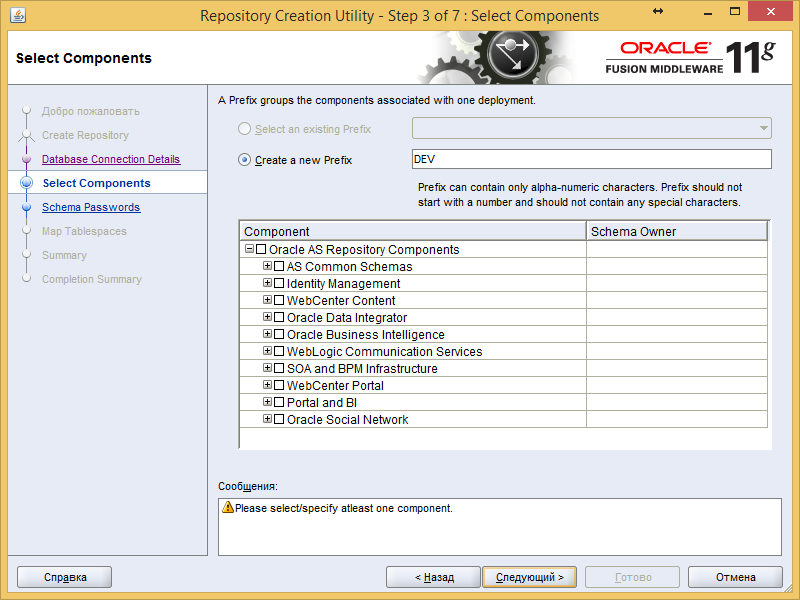

  4. Следом надо указать префикс для имен схем данных (по умолчанию DEV) и выбрать компоненты репозитория, нам нужны Metadata Services и SOA Infrastructure, User Messaging Service выбирается автоматически.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 14

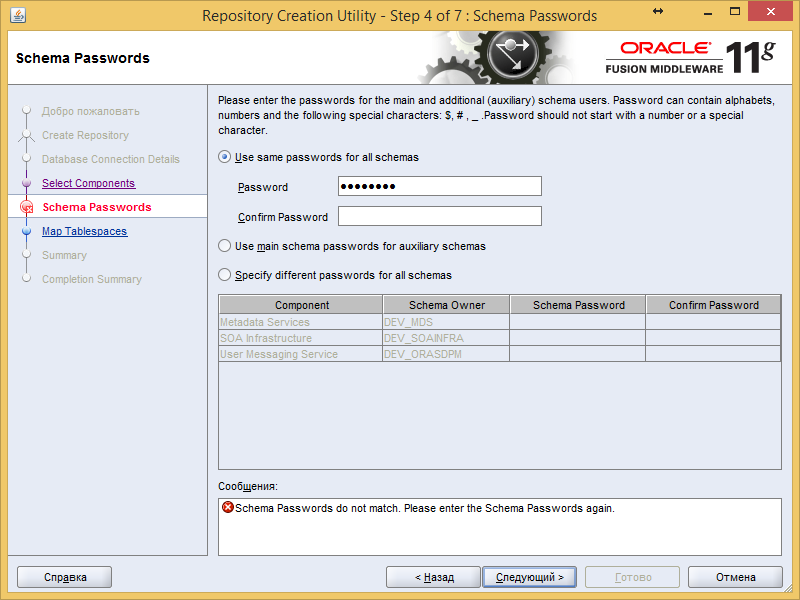

  5. Укажем пароль для пользователей, владельцев схем с данными для репозитория.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 15

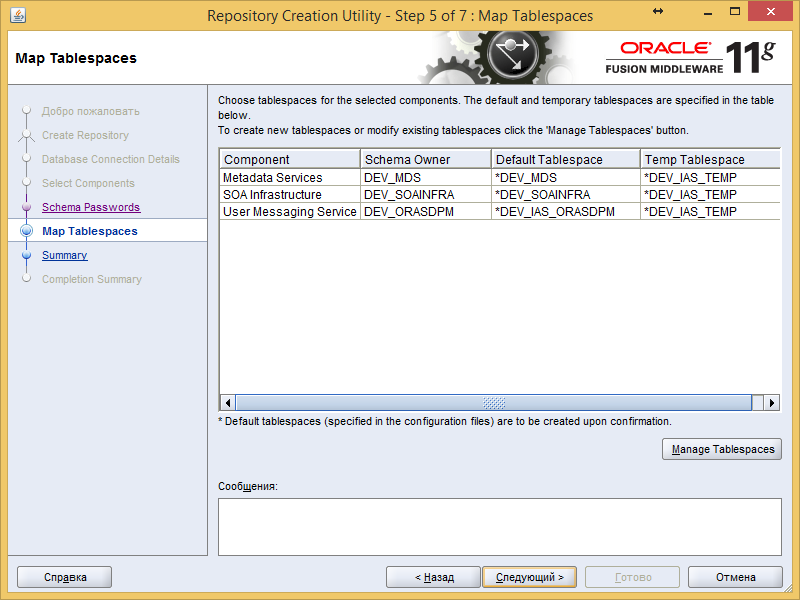

  6. Потом можно выбрать табличные пространства для схем данных репозитория.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 16

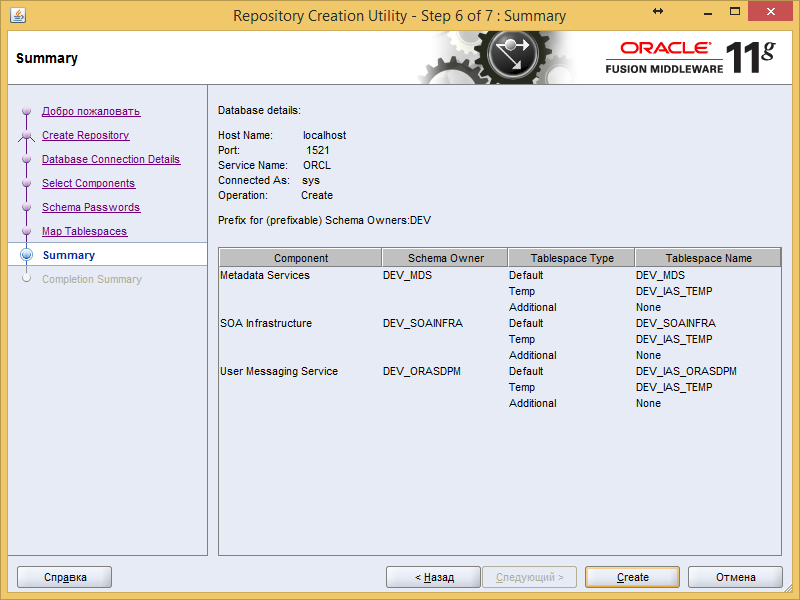

  7. Запуск создания tablespaces.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 17

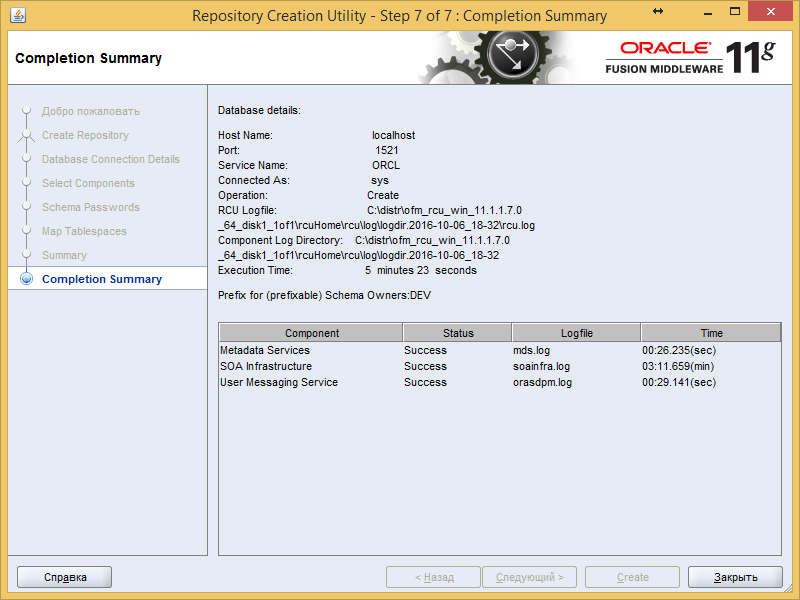

  8. Готово.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 18

Создание WebLogic домена и запуск серверов
  1. Запускаем установку.
    Чтобы его создать запустим файл config.cmd в папке

    C:OracleMiddlewareOracle_SOA1commonbin

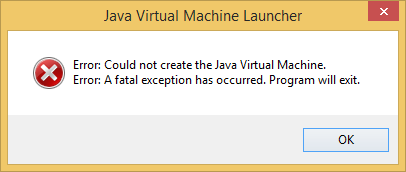

    У меня JDK 1.7, поэтому он ругнулся

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 19
    Мы ее обойдем — меняем javaw на java в файле

    c:OracleMiddlewarewlserver_10.3commonbinconfig.cmd

    и получаем описание Unrecognized VM option 'UseSpinning'
    Удаляем опцию -XX:+UseSpinning (которой больше нет с 1.6) в файле

    c:OracleMiddlewarewlserver_10.3commonbincommEnv.cmd

    и снова запускаем.

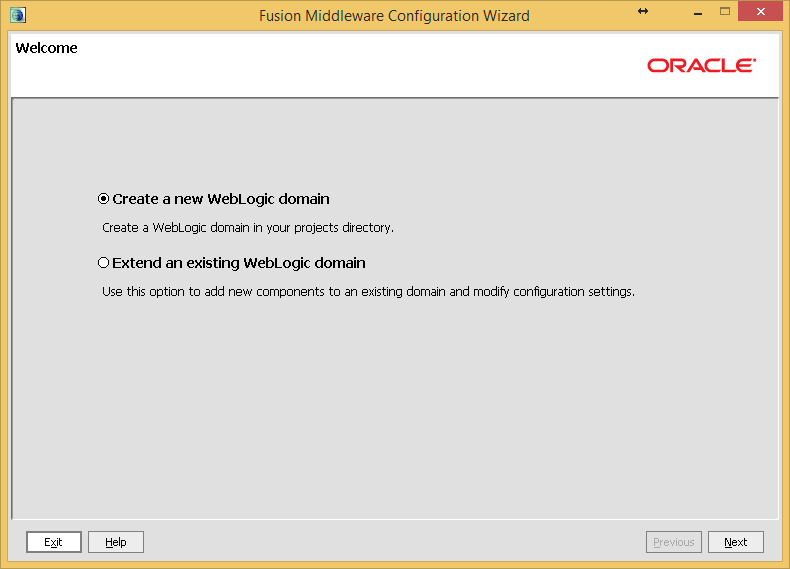

  2. Выбираем создание нового домена.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 20

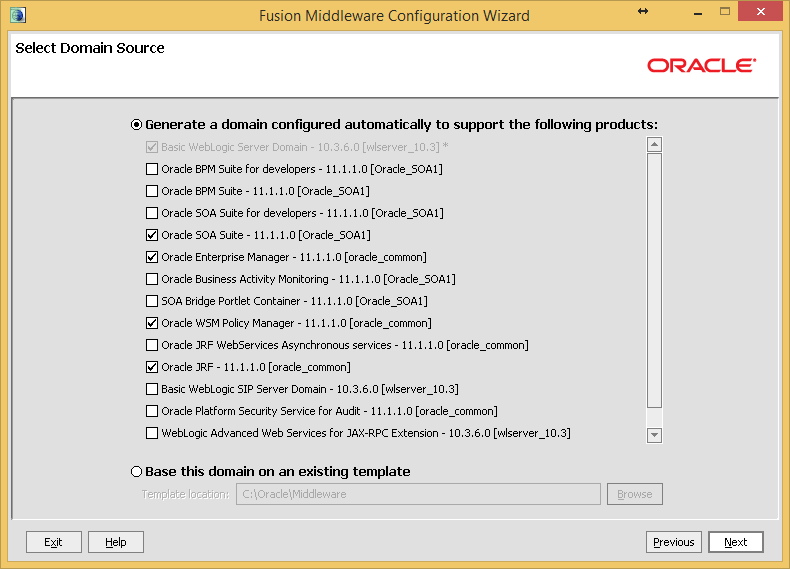

  3. Выбираем Oracle SOA Suite, Enterprise Manager. WSM Policy Manager и JRF выберутся автоматически.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 21

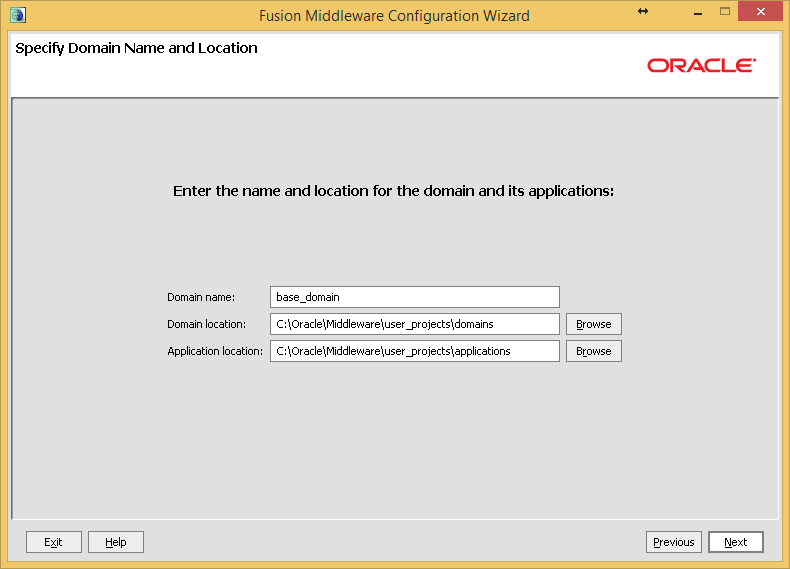

  4. Указываем имя и путь к домену и приложениям.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 22

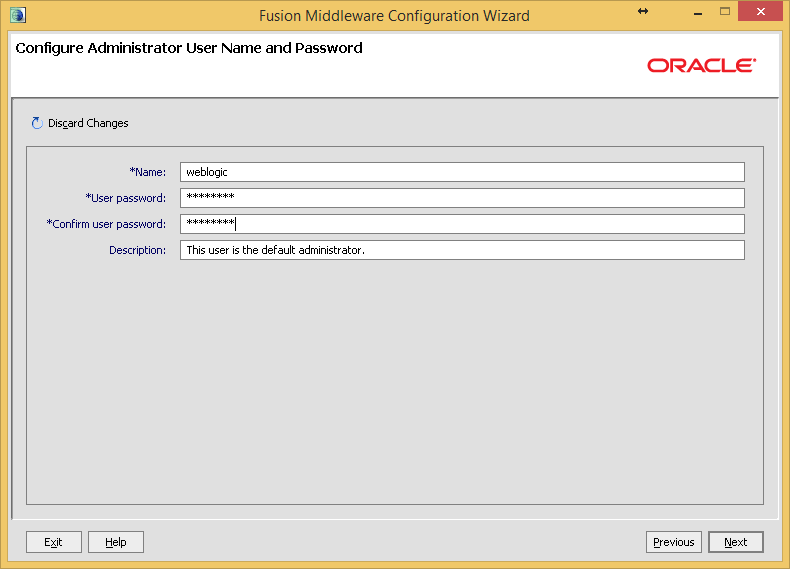

  5. Пароль для пользователя weblogic.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 23

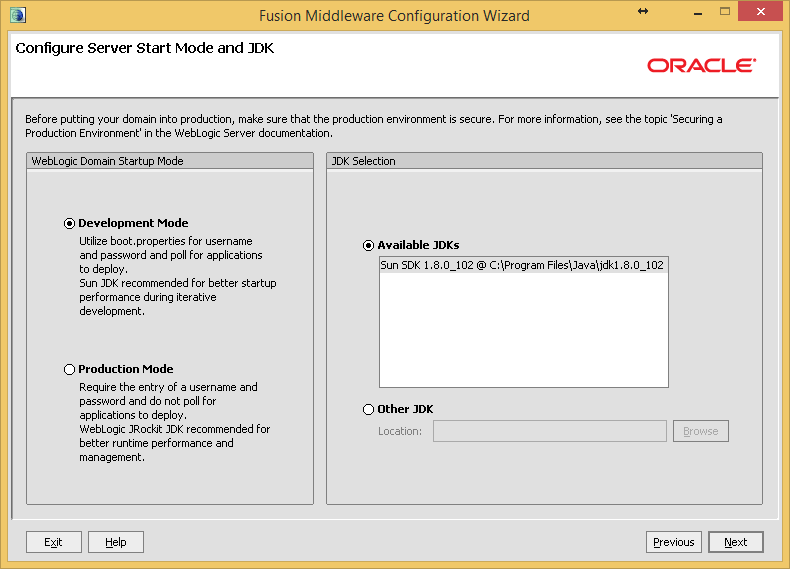

  6. JDK и тип инсталляции. Оставим Development Mode.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 24

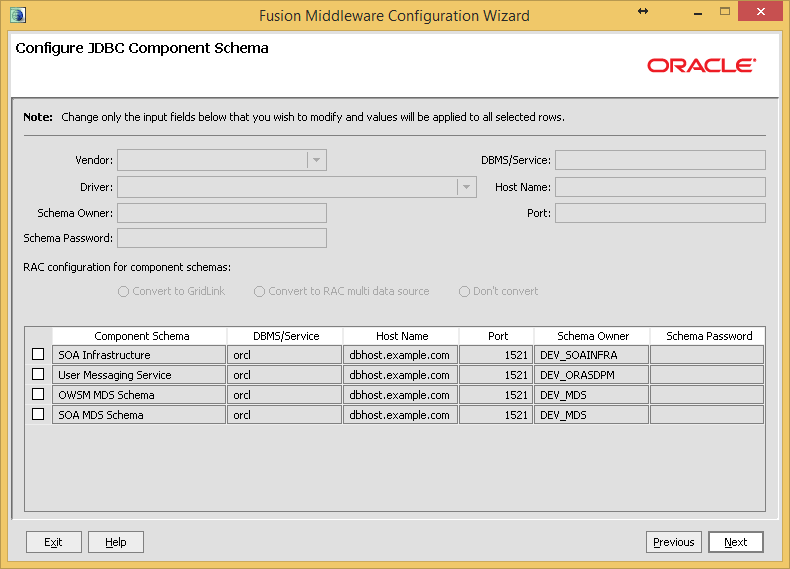

  7. Пропишем пароли к вашим схемам, хост и sid:.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 25

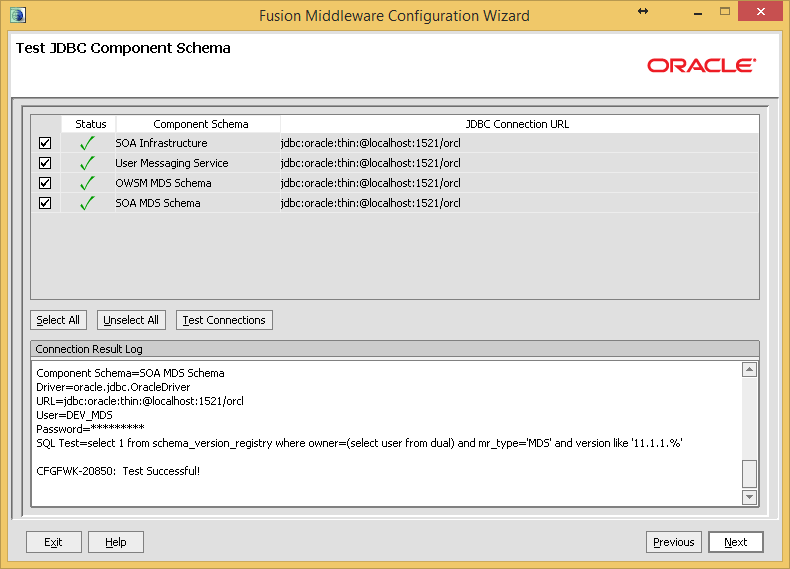

  8. Проверка.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 26

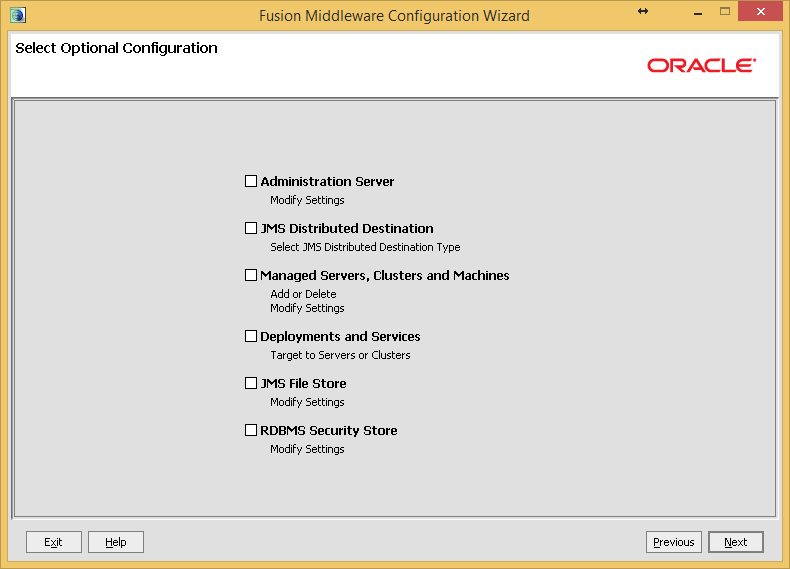

  9. Настраивать не будем, оставим пустыми.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 27

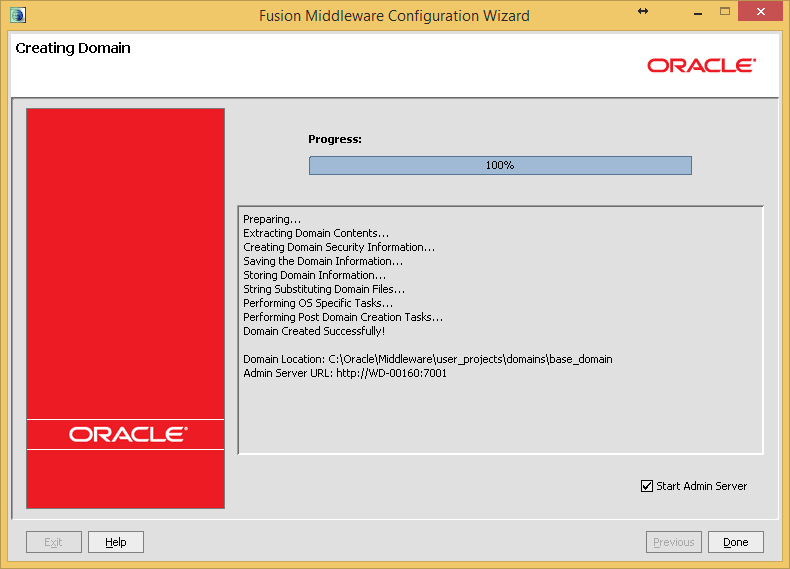

  10. Жмем создать.

  11. Готово. Запустим Admin Server.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 28

  12. Дождемся сообщения "Server state changed to RUNNING"

  13. Запустим soa_server1.
    c:OracleMiddlewareuser_projectsdomainsbase_domainbinstartManagedWebLogic.cmd soa_server1
  14. Когда будет просить ввод логина и пароля, вводим от администратора домена. Чтобы больше не просил создадим файл.
    c:OracleMiddlewareuser_projectsdomainsbase_domainserverssoa_server1securityboot.properties


    username=weblogic
    password=welcome1

Проверка консолей и настройка JDeveloper

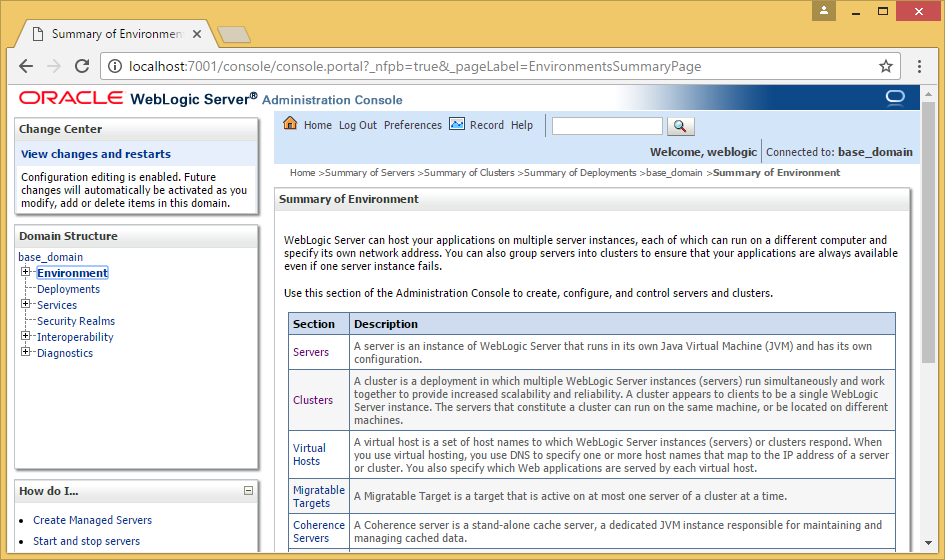

  1. Проверка WebLogic Administration Console: http://localhost:7001/console (если вы использовали порт по умолчанию при установке).

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 29

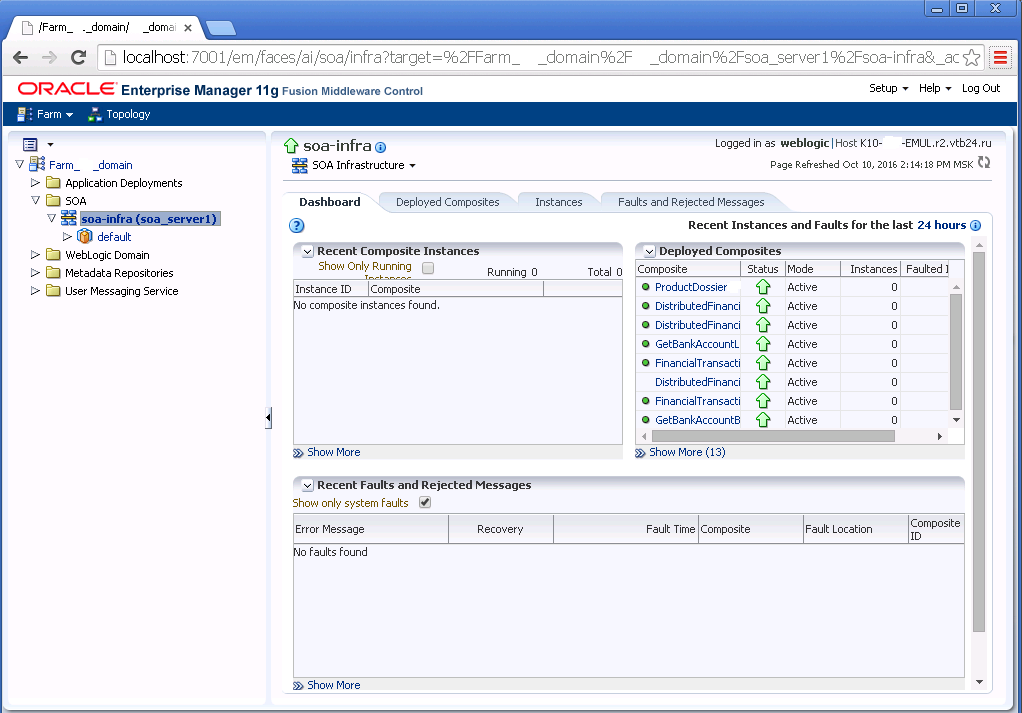

  2. Проверка Enterprise Manager: http://localhost:7001/em
    В Enterprise Manager должна быть доступна вкладка “SOA” в дереве слева.

Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 30

  1. Необходимо установить JDeveloper что бы создавать композиты. Берем версию 11.1.1.9.0.
    Ставим, используя существующий Middleware Home.

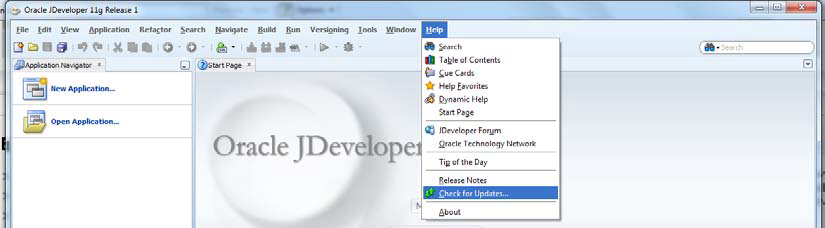

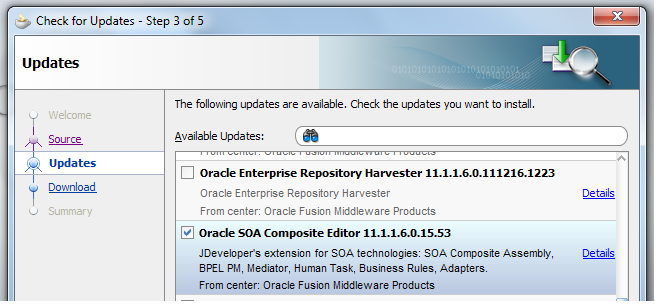

  2. Для работы с композитами, необходимо установить расширение для нашего JDeveloper.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 31

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 32

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 33

Подготовка к разработке

Композиты, которые мы будем деплоить, используют схемы, которые хранятся в MDS в БД. Его можно запросить или выкачать из стенда для функционального тестирования.

Подключение к MDS и импорт архива

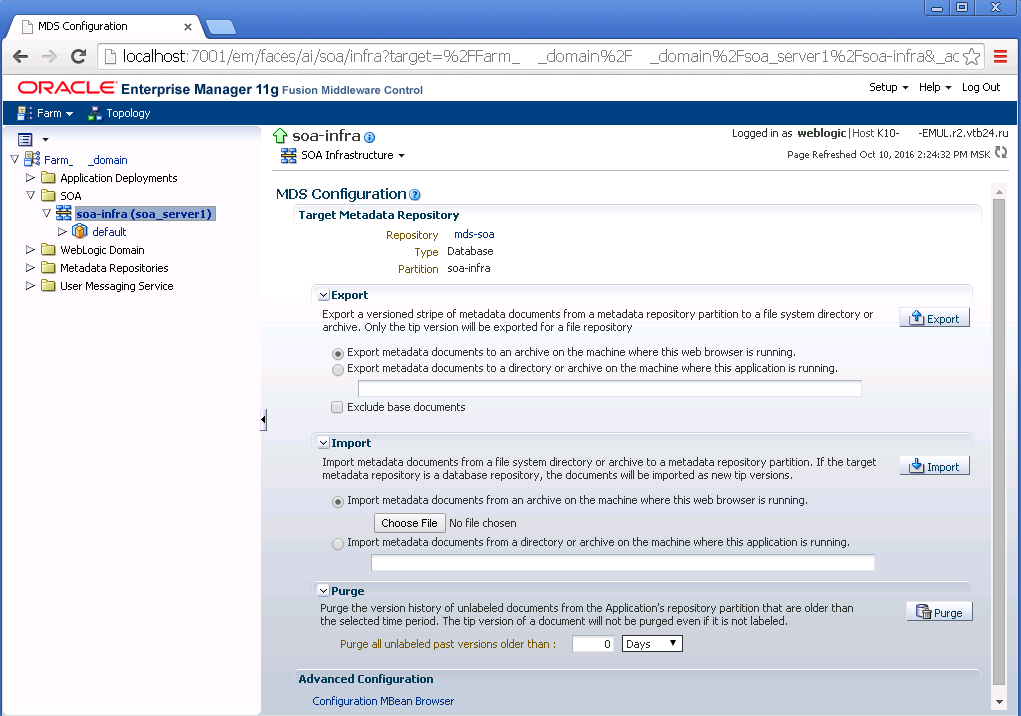

  1. Импорт MDS архива.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 34

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 35

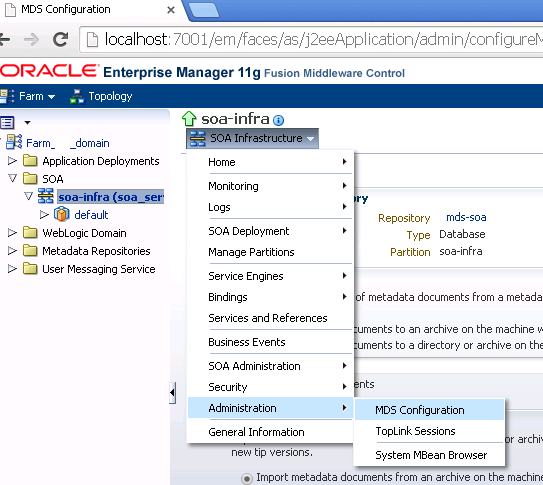

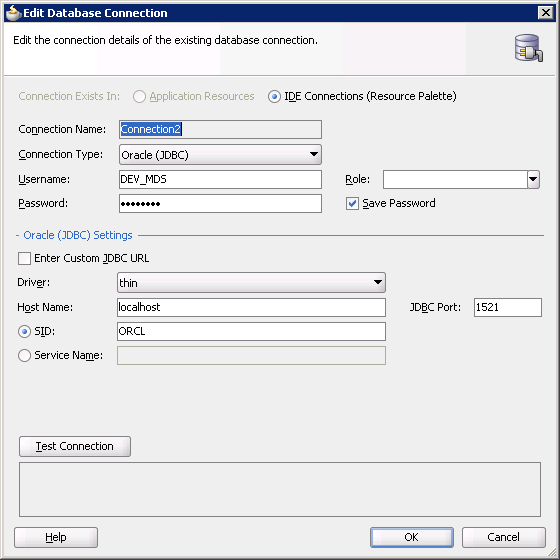

  2. Создание подключения к БД под пользователем схемы MDS. View->Resource palette->New Connection->Database

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 36

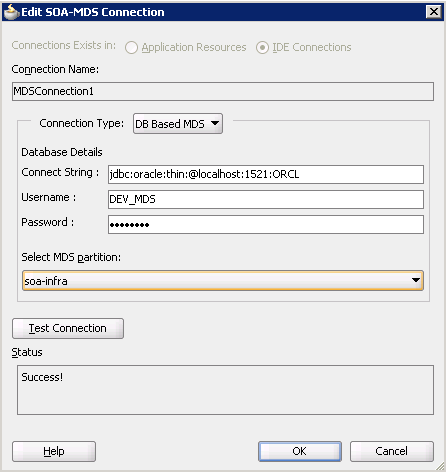

  3. Создание подключения к MDS. View->Resource palette->New Connection->SOA-MDS

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 37

Импорт существующего композита

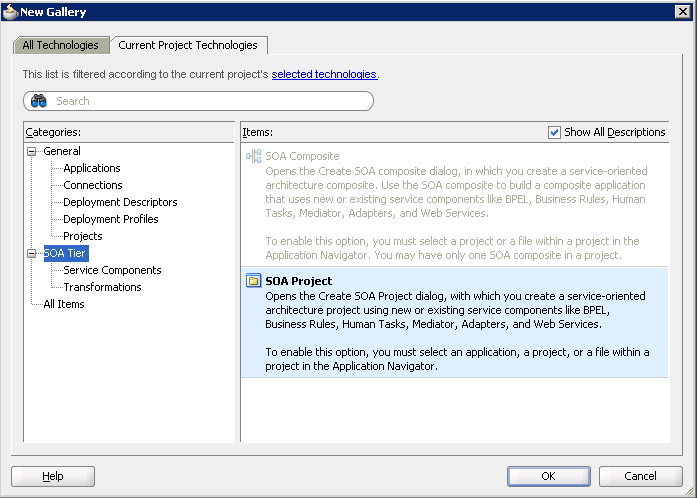

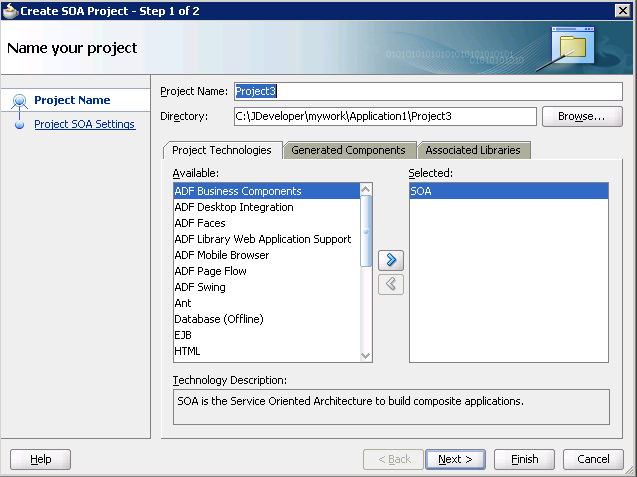

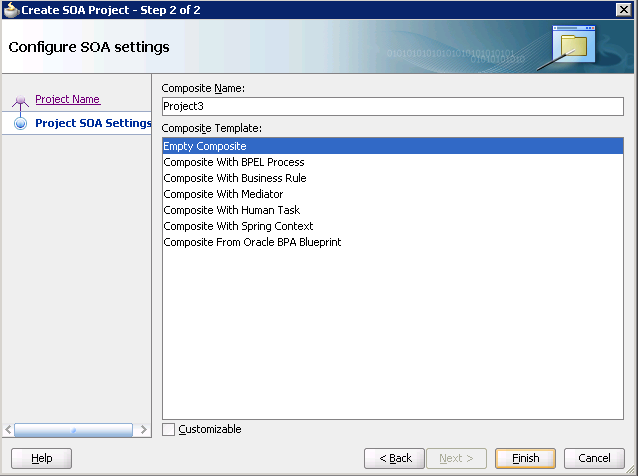

  1. Создание пустого проекта. (File->New).

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 38

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 39

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 40

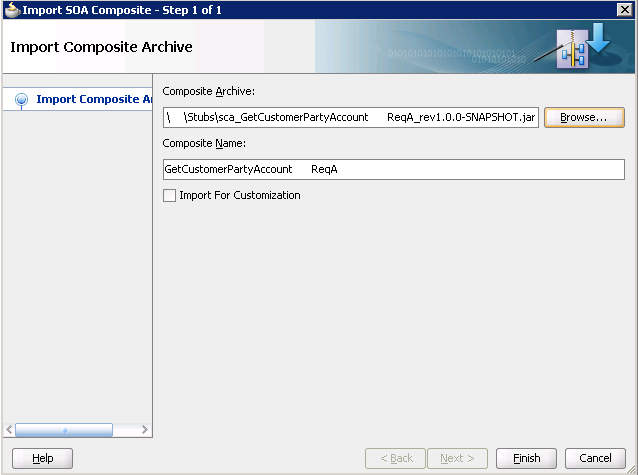

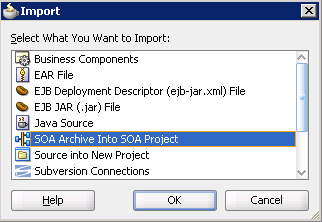

  2. Импорт существующего композита. Композиты также можно выкачать с функционального стенда. Выбираем созданный проект, File->Import.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 41

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 42

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 43

Разработка

Расковыряем композит и задеплоим

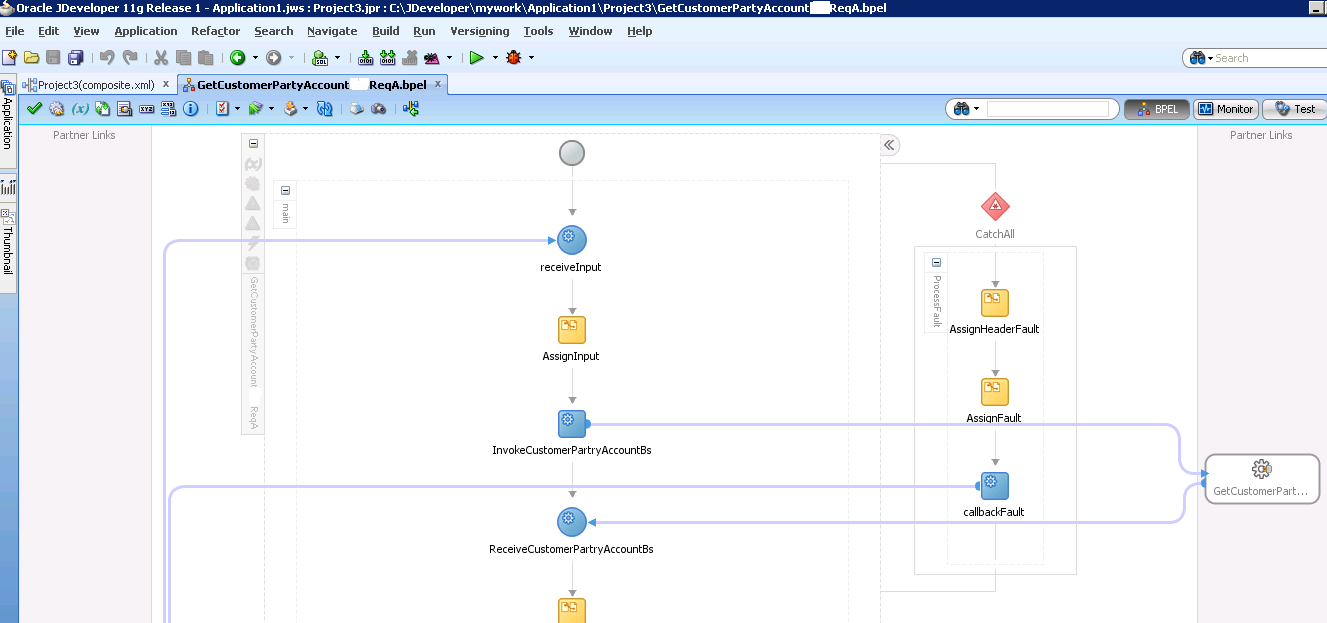

Выпиливание вызовов внешних систем. Редактирование BPEL-файла

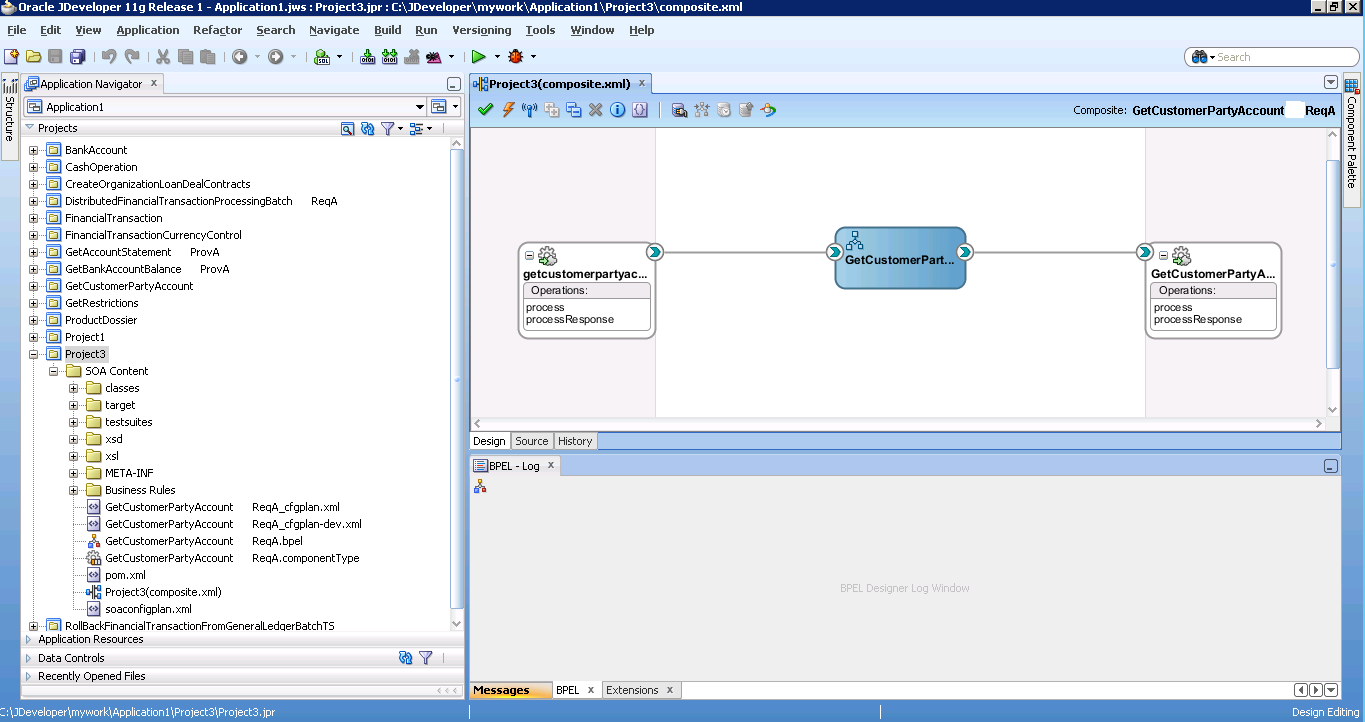

На картинке выше можно видеть в правой части имеется внешняя система и бизнес-процесс ее вызывает методом invoke.
Давайте же уберем это ненужное. Я буду делать это в блокноте. Но можно и в интерфейсе.

Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 44

  1. Краткий экскурс.
    Файл состоит из блоков, вариаций больше, я перечислю некоторые:
    process — корневой тег для процесса
    partnerLinks — партнерские соглашения между сервисами
    variables — декларация переменные
    faultHandlers — обработчики ошибок
    sequence main — бизнес-процесс
    receive — получение запроса от клиента
    assign — блок присвоения переменных
    сopy — копирование данных из одного объекта в другой
    invoke — вызов веб-сервиса
    if, elseif, else — объявление условий
    condition — описание условия
    forEach — объявление цикла
    startCounterValue — начало цикла
    finalCounterValue — конец цикла
    scope — объединение

  2. Убрать часть соглашения, касающееся внешней системы.

    <partnerLink name="GetCustomerPartyAccountBS"
             partnerLinkType="ns2:GetCustomerPartyAccount"
             partnerRole="GetCustomerPartyAccountProvider"
             myRole="GetCustomerPartyAccountRequester"/>

  3. Для простоты обработчик ошибок я тоже удалю. Весь тег faultHandlers.

    <faultHandlers/>

  4. Удаляем assign запроса к внешней системе, оставим только копирование данных из запроса для идентификации запроса.
    <copy>
        <from>$inputVariable.payload/SYSTEM/MSG_ID/@Value</from>
        <to>$outputVariable.payload/SYSTEM/MAIN_ID/@Value</to>
    </copy>
  5. Удаляем все вызовы внешних систем invoke, кроме последнего в файле, где должен быть ответ нашему клиенту.
    <invoke name="callbackClient"
            partnerLink="getcustomerpartyaccountsystreqa_client"
            portType="ns1:GetCustomerPartyAccountsystReqACallback"
            operation="processResponse" inputVariable="outputVariable"/>
  6. Посмотрим переменную, в которую нужно записать ответ. В нашем случае это outputVariable
  7. Берем пример ответа, который наш дружелюбно предоставили разработчики или мы сами вытащили из SOA на функциональном стенде. И прописываем значения в нужные теги. Например
    Метод payload, операция ответа AnsSearchGetCustomerPartyAcc и xpath поставим свои.
    BEGIN[$itr] — элемент в цикле, означает $itr-итый элемент BEGIN внутри родительского.

    <copy bpelx:insertMissingToData="yes"
          ignoreMissingFromData="yes">
        <from>"0"</from>
        <to>$outputVariable.payload/DATA/AnsSearchGetCustomerPartyAcc/BEGIN_/accClntList/BEGIN_[$itr]/accClnt/BEGIN_/status/BEGIN_/code/@Value</to>
    </copy>

Выпиливание вызовов внешних систем. Правим composit.xml
  1. Удалим импорт wsdl от внешнего сервиса.
    <import importType="wsdl" location="oramds:/apps/EDM/EnterpriseBusinessServiceLibrary/GetCustomerPartyAccountBS/V1/GetCustomerPartyAccountBSV1.wsdl"
    namespace="http://www.ru/EnterpriseBusinessServiceLibrary/GetCustomerPartyAccountBS/V1"/>
  2. Уберем еще ссылку на внешний сервис.
    <reference name="GetCustomerPartyAccountBS">
  3. И еще соединение wire к удаляемому сервису GetCustomerPartyAccountBS
    <wire>
    ```GetCustomerPartyAccountsystReqA/GetCustomerPartyAccountBS</source.uri>
        <target.uri>GetCustomerPartyAccountBS</target.uri>
    </wire>

Выпиливание вызовов внешних систем. Правим .componentType и soaconfigplan.xml
  1. Убираем ссылку на внешний сервис в этих файлах.
    <reference name="GetCustomerPartyAccountBS">
  2. Пробуем собрать. Right Click на проекте -> Make.
    Если все ОК, то деплоим, нет — разбираемся.

Деплой заглушки на локальный Weblogic

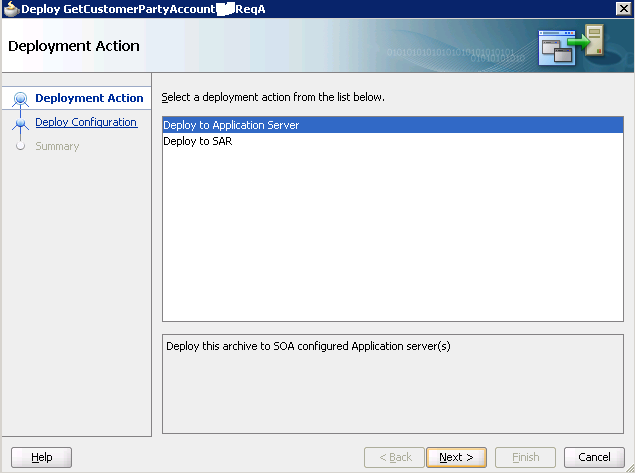

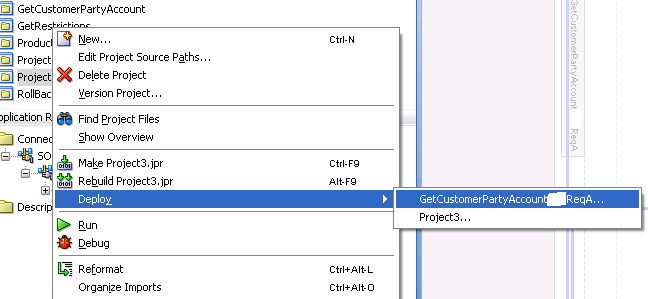

  1. Пробуем задеплоить.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 45

  2. Выбор операции.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 46

  3. Можно создать несколько сервисов с одинаковым именем, но разной версии.
    Вызывать можно все, но по стандартному адресу будет работать только default-ревизии. В Enterprise Manager можно применить default на задеплоенном композите.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 47

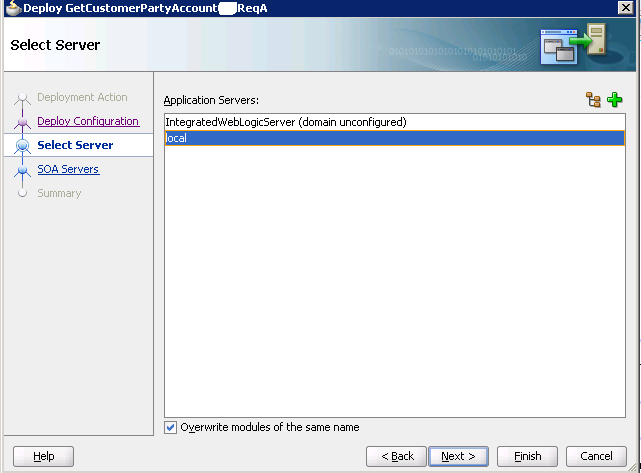

  4. Выбор сервера.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 48

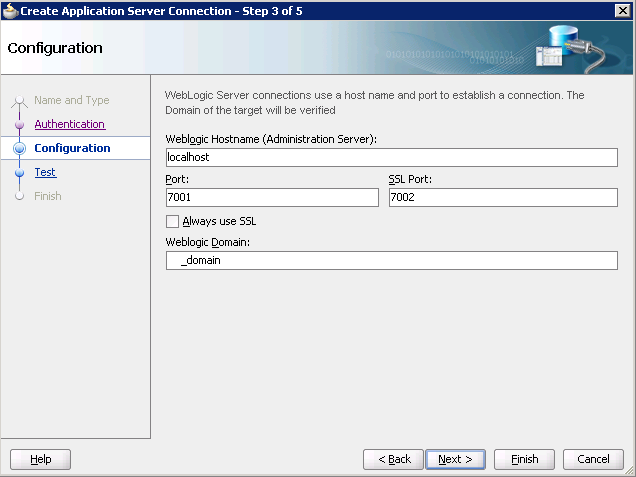

  5. Добавим локальный сервер. Жмем плюс.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 49

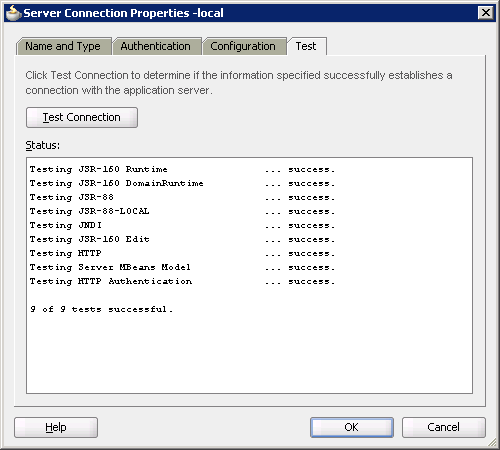

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 50

  6. Выбор SOA сервера.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 51

  7. Summary.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 52

  8. Лог деплоя.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 53

Примеры использования операторов

Несколько примеров интересных возможностей.

  1. Регулярные выражения.
    <if name="If_ChooseSync">
        <documentation>sender_bic</documentation>
        <condition>xp20:matches($sender_bic,'(?!044525716|046577413|044030811|043602955|045004751|042007738|040349585|040813827)d{9}') = true()</condition>
    ...
  2. Присвоение строки
    <extId Value="0000000001CA3B1"/>

    <copy ignoreMissingFromData="yes" bpelx:insertMissingToData="yes">
        <from>"0000000001CA3B1"</from>
        <to>$CITResponse/DATA/ReqSyncFinancialTransactionBatch/BEGIN_/documentList/BEGIN_/document/BEGIN_/extId/@Value</to>
    </copy>
  3. Цикл и итератор.

    <forEach parallel="no" counterName="ForEach1CounterSync" name="ForEachSync">
    <startCounterValue>1</startCounterValue>
    <finalCounterValue>count($onMessage_ExecuteFinancialTransactionBatch_InputVariable.part1/DATA/ReqExecFinancialTransactionBatch/BEGIN_/documentList/BEGIN_)</finalCounterValue>
    ...

  4. Использование итератора в цикле.
    <copy ignoreMissingFromData="yes" bpelx:insertMissingToData="yes">
        <from>"BQ.00000.1415807097.277059967"</from>
        <to>$CITResponse/DATA/ReqSyncFinancialTransactionBatch/BEGIN_/documentList/BEGIN_[$ForEach1CounterInc]/document/BEGIN_/extId/@Value</to>
    </copy>
  5. Много встроенный функций, например генерация guid.
    <copy>
        <from>oraext:generate-guid()</from>
        <to>$CITResponse/SYSTEM/MSG_ID/@Value</to>
    </copy>
  6. Или сравнение.
    <condition>xp20:compare($sender_bic,$recipient_bic) != 0</condition>
  7. Вкусное. Можно вставить Java.
    <extensionActivity>
     <bpelx:exec language="java">
         <![CDATA[XMLElement elem = (XMLElement) getVariableData("output",
          "payload");
         String t = elem.getTextContent();
         elem.setTextContent(t + ", set by java exec 2");]]>
     </bpelx:exec>
    </extensionActivity>

Добавление в композит вызов сервиса

Есть бизнес-процесс который вызывает внешнюю систему, которая через какое-то время делает запрос в тестируемую систему. Этого в нашем бизнес-процессе нет.
Необходимо настроить партнерские соглашения с новым сервисом, прописать переменные и вставить invoke сервиса запросом ReqSyncFinancialTransactionBatch в наш бизнес-процесс.
Сервис-провайдер, который принимает запрос ReqSyncFinancialTransactionBatch тоже построен на SOA и по хорошему стечению обстоятельств от него есть композит.
Нужно его распаковать и перетащить все, что относится к вызову провайдера в наш композит.

  1. Добавляем пространства имен от провайдера и типа запроса в список.

    xmlns:ns27="urn:syst-ws:ws_soap-provider_ta"
    xmlns:ns28="http://www.mybank.ru/ApplicationObjectLibrary/syst/Providers/DistributedFinancialTransactionProcessingBatchsystProvA/V1/SyncFinancialTransactionBatch_Request"

  2. Добавление партнерского соглашения.
    <import namespace="urn:syst-ws:ws_soap-provider_ta"
          location="oramds:/apps/EDM/mybank/ApplicationObjectLibrary/syst/wsdls/ProviderTA/V1/PROVIDER_TA.wsdl"
          importType="http://schemas.xmlsoap.org/wsdl/"/>
  3. Мне потребовалось еще и импортировать схемы.
    <import namespace="urn:syst-ws:ws_soap-provider_ta"
          location="oramds:/apps/EDM/mybank/ApplicationObjectLibrary/syst/wsdls/ProviderTA/V1/PROVIDER_TA.wsdl"
          importType="http://schemas.xmlsoap.org/wsdl/"/>
    <import namespace="http://www.mybank.ru/ApplicationObjectLibrary/syst/Providers/DistributedFinancialTransactionProcessingBatchsystProvA/V1/SyncFinancialTransactionBatch_Request"
          location="oramds:/apps/EDM/mybank/ApplicationObjectLibrary/syst/schemas/Providers/DistributedFinancialTransactionProcessingBatchsystProvA/V1/SyncFinancialTransactionBatch_Request.xsd"
          importType="http://www.w3.org/2001/XMLSchema"/>
  4. Пропишем переменные.
    <variable name="CITResponse" element="ns28:CIT_REQUEST"/>
    <variable name="processPutSoapIn" messageType="ns27:PROCESSPUTSoapIn"/>
  5. Делаем присвоения в новом запросе, там где необходимо в соответствии со схемой.
    <assign name="AssignOK">
        <copy ignoreMissingFromData="yes" bpelx:insertMissingToData="yes">
            <from>"cm.System.syst"</from>
            <to>$CITResponse/DATA/ReqSyncFinancialTransactionBatch/BEGIN_/systemTo/@Value</to>
        </copy>
        <copy ignoreMissingFromData="yes" bpelx:insertMissingToData="yes">
            <from>"cm.System.BQ"</from>
            <to>$CITResponse/DATA/ReqSyncFinancialTransactionBatch/BEGIN_/systemFrom/@Value</to>
        </copy>
        <copy ignoreMissingFromData="yes" bpelx:insertMissingToData="yes">
            <from>$onMessage_ExecuteFinancialTransaction_InputVariable.part2/DATA/ReqExecFinancialTransaction/BEGIN_/document/BEGIN_/id/@Value</from>
            <to>$CITResponse/DATA/ReqSyncFinancialTransactionBatch/BEGIN_/documentList/BEGIN_/document/BEGIN_/id/@Value</to>
        </copy>
    </assign>
  6. Присвоение переменной во входную переменную для вызова сервиса. Смотрим в wsdl провайдера на сообщение, которое он понимает.

    <wsdl:message name="PROCESSPUTSoapIn">
        <wsdl:part name="parameters" element="tns:PROCESSPUT"/>
    </wsdl:message>

    <assign name="assignResponse">
        <copy ignoreMissingFromData="yes" bpelx:insertMissingToData="yes">
            <from>$CITResponse</from>
            <to>$processPutSoapIn.parameters/ns27:REQUESTPUT</to>
        </copy>
    </assign>

  7. Делаем вызов сервиса invoke, и вычитывание ответа receive, если нужно.
    Если нужно, проставляем необходимые хедеры к запросу с помощью bpelx:toProperties.

    <sequence>
    <invoke name="sendResponse"
        inputVariable="processPutSoapIn"
        partnerLink="ProviderTAWSImport" portType="ns27:PROVIDER_TASoap"
        operation="Async_PROCESSPUT"
        bpelx:invokeAsDetail="no">
        <bpelx:toProperties>
            <bpelx:toProperty name="replyToAddress">'null'</bpelx:toProperty>
        </bpelx:toProperties>
    </invoke>
    <receive name="receiveResponse"
        createInstance="no"
        partnerLink="ProviderTAWSImport"
        portType="ns27:PROVIDER_TACallbackSoap"
        operation="Async_PROCESSPUTCallback"
        variable="processPutSoapOut"
        xmlns="http://docs.oasis-open.org/wsbpel/2.0/process/executable"/>
    </sequence>

  8. Добавим отношение к новому сервису в файл .componentType

    ...
    <reference name="ProviderTAWSImport" ui:wsdlLocation="PROVIDER_TAWrapper.wsdl">
      <interface.wsdl interface="urn:syst-ws:ws_soap-provider_ta#wsdl.interface(PROVIDER_TASoap)" callbackInterface="urn:syst-ws:ws_soap-provider_ta#wsdl.interface(PROVIDER_TACallbackSoap)"/>
    </reference>
    </componentType>

  9. Положим wsdl PROVIDER_TAWrapper.wsdl от сервиса в наш проект

  10. Добавим reference в файл сfgplan

    <composite name="DistributedFinancialTransactionProcessingBatchsystReqA">
      <reference name="ProviderTAWSImport">
         <binding type="ws">
            <attribute name="location">
               <replace>@@@systDistributedFinancialTransactionProviderTAWSDL@@@</replace>
            </attribute>
            <property name="oracle.webservices.httpConnTimeout">
               <replace>@@@systDistributedFinancialTransactionTAWSDL_httpConnTimeout@@@</replace>
            </property>
            <property name="oracle.webservices.httpReadTimeout">
               <replace>@@@systDistributedFinancialTransactionTAWSDL_httpReadTimeout@@@</replace>
            </property>
         </binding>
      </reference>
    </composite>

  11. Добавим импорт wsdl, reference и wire в файл composit.xml
    Обратим внимание на ссылку к wsdl сервиса-провайдера location="http://k10systwp.mybank.ru:7030/webproxy/WS/PROVIDER_TA?wsdl

    <import importType="wsdl" location="PROVIDER_TAWrapper.wsdl" namespace="urn:syst-ws:ws_soap-provider_ta"/>
    <import importType="wsdl" location="PROVIDER_TAWrapper1.wsdl" namespace="urn:syst-ws:ws_soap-provider_ta"/>
    <import importType="wsdl" location="PROVIDER_TAWrapper2.wsdl" namespace="urn:syst-ws:ws_soap-provider_ta"/>

    <reference name="ProviderTAWSImport" ui:wsdlLocation="oramds:/apps/EDM/mybank/ApplicationObjectLibrary/syst/wsdls/ProviderTA/V1/PROVIDER_TA.wsdl">
      <interface.wsdl callbackInterface="urn:syst-ws:ws_soap-provider_ta#wsdl.interface(PROVIDER_TACallbackSoap)" interface="urn:syst-ws:ws_soap-provider_ta#wsdl.interface(PROVIDER_TASoap)"/>
      <binding.ws location="http://k10systwp.mybank.ru:7030/webproxy/WS/PROVIDER_TA?wsdl" port="urn:syst-ws:ws_soap-provider_ta#wsdl.endpoint(PROVIDER_TA/PROVIDER_TASoap)" soapVersion="1.1">
         <property many="false" name="weblogic.wsee.wsat.transaction.flowOption" type="xs:string">WSDLDriven</property>
      </binding.ws>
      <callback>
         <binding.ws port="urn:syst-ws:ws_soap-provider_ta#wsdl.endpoint(PROVIDER_TA/PROVIDER_TACallbackSoap_pt)"/>
      </callback>
   </reference>

   <wire>
```DistributedFinancialTransactionProcessingBatchsystReqA/ProviderTAWSImport</source.uri>
      <target.uri>ProviderTAWSImport</target.uri>
   </wire>

  1. Все, пробуем собрать и деплоить

Тестирование композита

Проверим то, что мы наделали.

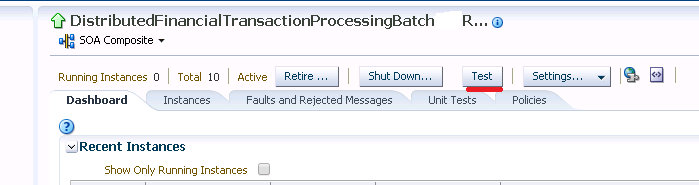

Проверка своего сервиса
  1. Берем SoapUI, генерируем mosk-сервис, используя wsdl от задеплоенного нами сервиса.

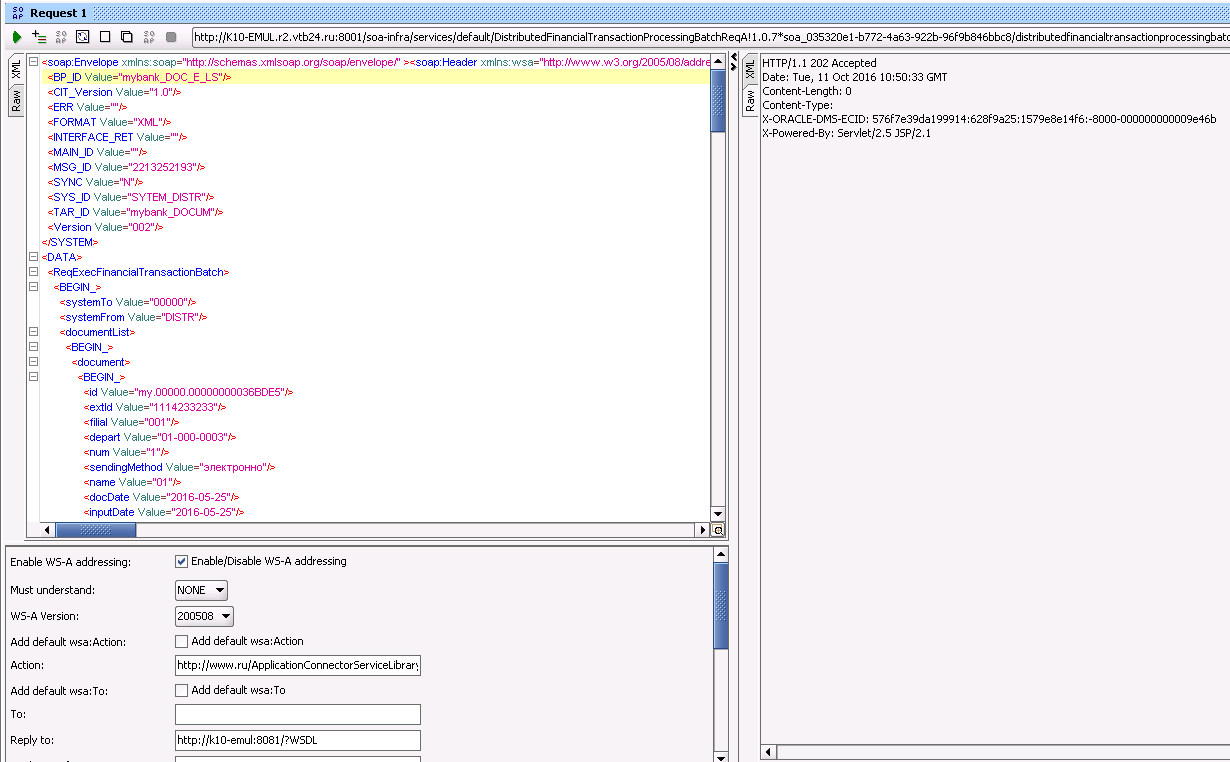

  2. Берем пример запроса к нашему сервису, прописываем в настройках в ReplyTo адрес mosk, которого только что создали. В Action прописываем операцию. Картинка кликабельна.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 54

  3. Делаем запрос

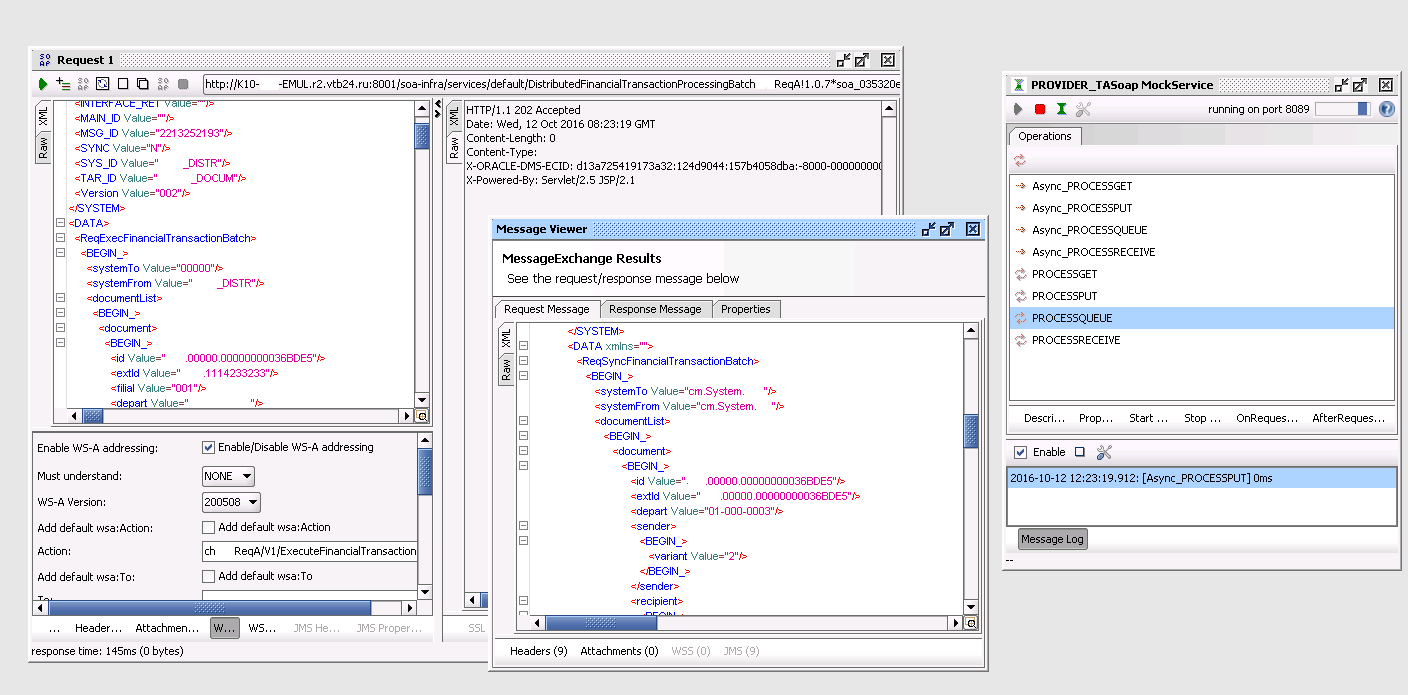

  4. Смотрим, сервис отработал и прислал ответ. Картинка кликабельна.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 55

Проверка внедренного вызова в сервис
  1. Также возьмем SoapUI, генерируем mosk-сервис, используя wsdl от сервис-провайдера.
  2. Копируем адрес wsdl и прописываем его в файле composite.xml в нашем сервисе. Таким образом мы указываем куда будет идти внедренный запрос.
    <binding.ws location="http://k10-emul:8089/mockPROVIDER_TASoap?WSDL" port="urn:ws:ws_soap-provider_ta#wsdl.endpoint(PROVIDER_TA/PROVIDER_TASoap)" soapVersion="1.1">
  3. Сохраняем, деплоим с другой версией. Снимаем также галочку в default, чтобы наш дебаг никому не помешал.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 56

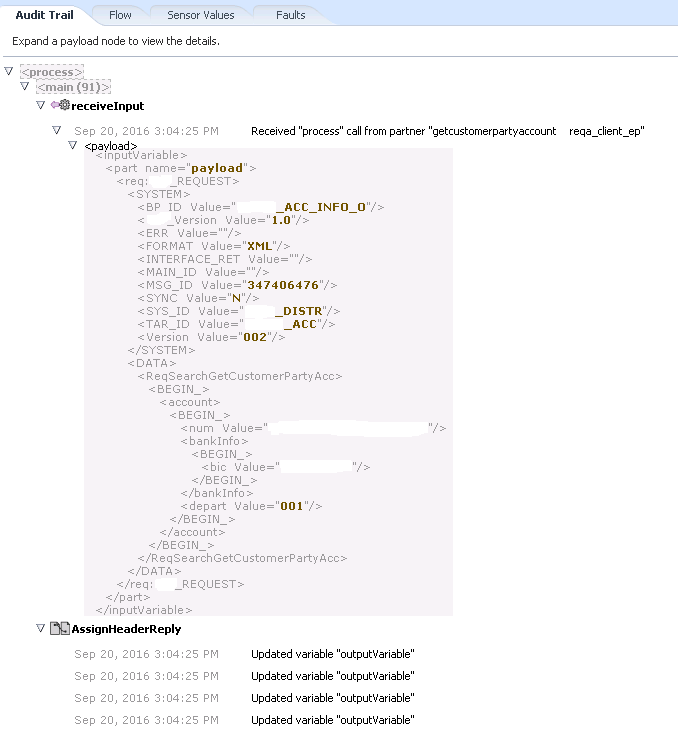

  4. Проверим, что все собралось без ошибок и идем в EM. Ищем наш сервис с новой ревизией.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 57

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 58

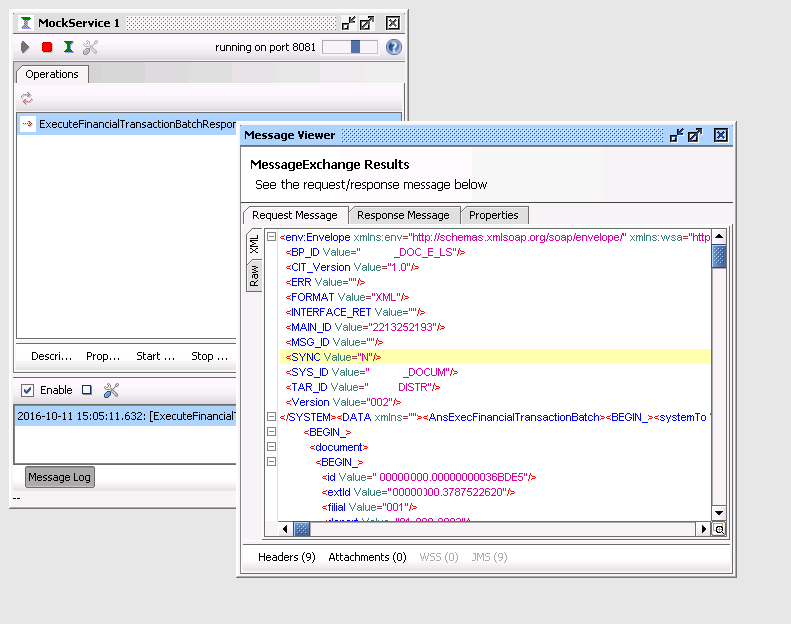

  5. Сделаем запрос и проверим что внедренный вызов пришел на наш stub. Картинка кликабельна.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 59

Анализ проблем при работе

Что делать если разработчики скажут, что наша заглушка тормозит, а у них все отлично?
Будем разбираться.

Поиск запросов в БД SOA

Потребовалось найти запросы по содержимому, чтобы понять что с ним случилось. Таблица CUBE_INSTANCE в нашей схеме DEV_SOAINFRA содержит всю историю по композитам. Но для просмотра надо ее вытащить из блоба.
Нашел тут функцию, которая это делает

код
        CREATE OR REPLACE PACKAGE SOA_UTIL AS

           -------------------------------------------------------------------------------------------
           -- Written by   : Gilberto Holms (https://gibaholms.wordpress.com/)
           -- Last update  : 07/11/2014
           -- Version      : 1.1
           -- Description  : Utility code to handle Oracle SOA Suite tables
           -- Release notes:
           --   1.0: Initial release
           --   1.1: Bug fix to work properly on SOA 10g
           -------------------------------------------------------------------------------------------

          FUNCTION GET_AUDIT_TRAIL(P_SCHEMA_NAME VARCHAR2, P_CIKEY NUMBER) RETURN CLOB;

        END SOA_UTIL;

        /

        CREATE OR REPLACE PACKAGE BODY SOA_UTIL AS

           -------------------------------------------------------------------------------------------
           -- Written by   : Gilberto Holms (https://gibaholms.wordpress.com/)
           -- Last update  : 07/11/2014
           -- Version      : 1.1
           -- Description  : Utility code to handle Oracle SOA Suite tables
           -- Release notes:
           --   1.0: Initial release
           --   1.1: Bug fix to work properly on SOA 10g
           -------------------------------------------------------------------------------------------

          FUNCTION GET_AUDIT_TRAIL(P_SCHEMA_NAME VARCHAR2, P_CIKEY NUMBER) RETURN CLOB
          AS
            V_AUDIT_BLOB BLOB;
            V_AUDIT_CLOB CLOB;

            V_CUR_AUDIT SYS_REFCURSOR;

            TYPE TP_AUDIT_RECORD IS RECORD(
              BLOCK NUMBER(38,0),
              LOG BLOB
            );
            TYPE TP_AUDIT_ARRAY IS TABLE OF TP_AUDIT_RECORD;
            V_AUDIT_ARRAY TP_AUDIT_ARRAY;
            V_AUDIT_COMPLETE BLOB;

            V_BUFFER_LENGTH PLS_INTEGER := 32767;
            V_BUFFER VARCHAR2(32767);
            V_READ_START PLS_INTEGER := 1;
        BEGIN

            DBMS_LOB.CREATETEMPORARY(V_AUDIT_BLOB, TRUE);
            DBMS_LOB.CREATETEMPORARY(V_AUDIT_CLOB, TRUE);
            DBMS_LOB.CREATETEMPORARY(V_AUDIT_COMPLETE, TRUE);

            OPEN V_CUR_AUDIT FOR 'SELECT BLOCK, LOG FROM ' || P_SCHEMA_NAME || '.AUDIT_TRAIL WHERE CIKEY = :cikey ORDER BY COUNT_ID' USING P_CIKEY;
            FETCH V_CUR_AUDIT BULK COLLECT INTO V_AUDIT_ARRAY;
            CLOSE V_CUR_AUDIT;

            FOR j IN 1..V_AUDIT_ARRAY.COUNT LOOP
                IF j = 1 THEN
                    DBMS_LOB.APPEND (V_AUDIT_BLOB, V_AUDIT_ARRAY(j).LOG);
                ELSE
                    IF ( V_AUDIT_ARRAY(j).BLOCK = V_AUDIT_ARRAY(j-1).BLOCK ) THEN
                        DBMS_LOB.APPEND (V_AUDIT_BLOB, V_AUDIT_ARRAY(j).LOG);
                    ELSE
                        DBMS_LOB.APPEND (V_AUDIT_COMPLETE, UTL_COMPRESS.LZ_UNCOMPRESS(V_AUDIT_BLOB));
                        DBMS_LOB.CREATETEMPORARY(V_AUDIT_BLOB, TRUE);
                        DBMS_LOB.APPEND (V_AUDIT_BLOB, V_AUDIT_ARRAY(j).LOG);
                    END IF;
                END IF;
            END LOOP;

            DBMS_LOB.APPEND (V_AUDIT_COMPLETE, UTL_COMPRESS.LZ_UNCOMPRESS(V_AUDIT_BLOB));
            V_AUDIT_ARRAY.DELETE;

            FOR i IN 1..CEIL(DBMS_LOB.GETLENGTH(V_AUDIT_COMPLETE) / V_BUFFER_LENGTH) LOOP
                V_BUFFER := UTL_RAW.CAST_TO_VARCHAR2(DBMS_LOB.SUBSTR(V_AUDIT_COMPLETE, V_BUFFER_LENGTH, V_READ_START));
                DBMS_LOB.WRITEAPPEND(V_AUDIT_CLOB, LENGTH(V_BUFFER), V_BUFFER);
                V_READ_START := V_READ_START + V_BUFFER_LENGTH;
            END LOOP;

            RETURN V_AUDIT_CLOB;

        END;

        END SOA_UTIL;

        /

и пример использования

SELECT
  CI.PROCESS_ID AS PROCESS_ID,
  CI.CIKEY AS INSTANCE_ID,
  CI.CREATION_DATE AS CREATION_DATE,
  CI.STATUS AS STEP,
  SOA_UTIL.GET_AUDIT_TRAIL('ORABPEL', CI.CIKEY) AS AUDIT_TRAIL_XML
FROM
  ORABPEL.CUBE_INSTANCE CI
WHERE
  CI.PROCESS_ID = 'MyBPEL'
  AND CI.CREATION_DATE BETWEEN (sysdate - 1) AND (sysdate)
  ORDER BY CI.CREATION_DATE DESC;

Картинки кликабельны.

  1. Ищем проблемный запрос. Картинка кликабельна.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 60

  2. Берем его индентификатор ECID
  3. Идем в EM и ищем запрос по ECID

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 61

  4. Смотрим что случилось и главное за какое мы ответили системе

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 62

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 63

Мониторинг и замечания по работе

Тут ничего сложного

  1. Для мониторинга системных ресурсов и метрик soa eсть замечательная вкладка Perfomace summary.

    Разработка заглушек бизнес-процесса на языке BPEL на основе Oracle SOA Suite и Weblogic - 64

  2. Есть свой скрипт, который будет слать soap запросы к заглушке раз в 30 секунд и замеряет время ответа. Можно его прикрутить к чему угодно, Grafana, Zabbix, Sitescope
  3. При работах потребовалось увеличить память для heap до 4096, сама машина с 16 gb ram.
  4. Так как история запросов растет, соответственно схема soa также пухнет. Требовалось расширять табличное пространство. Код можно найти в интернете, я приведу на всякий случай

Расширение табличного пространства
ALTER TABLESPACE DEV_SOAINFRA
ADD DATAFILE 'C:APPKALISTRATOVKAORADATAORCLDEV_SOAINFRA07.DBF' size 20000M
AUTOEXTEND ON
NEXT 100M
MAXSIZE 20000M;

Размер табличного пространства можно смотреть в таблице dba_tablespace_usage_metrics

Заключение

За неизвестное можно и нужно браться и не бояться ошибиться. Да, и JDev мне понравился больше чем Eclipse.

Ссылки на источники:

http://www.oracle-adf.info/2014/03/oracle-soa-suite.html
https://shouab.wordpress.com/oracle-soa-11g-step-by-step-installation-guide/
http://www.theserverside.com/news/1364554/BPEL-and-Java
http://samolisov.blogspot.ru/2009/06/soa-bpel.html
http://docs.oracle.com/cd/E15586_01/integration.1111/e10224/bp_java.htm
https://gibaholms.wordpress.com/2014/02/03/export-audit-trail-from-database-soa-10g-and-11g/

Автор: Bell Integrator

Источник

Поделиться новостью

* - обязательные к заполнению поля
