Arduino <-> STM32 HAL, или туда и обратно

в 20:27, , рубрики: arduino, hal, stm32, stm32cube, Программирование, метки:

…. а потом еще раз туда, и еще раз обратно… В общем “тудов” и “обратнов” у меня было достаточно много.

Arduino <-> STM32 HAL, или туда и обратно - 1

Свой проект GPS Logger’a я начал на платформе Ардуино. Постепенно я вырос до контроллера STM32F103, но код остался на базе клона ардуины — stm32duino. Что именно я строю, зачем, какие библиотеки использую и прочие вопросы по самому устройству я сегодня оставлю за кадром — все это я описывал в упомянутых статьях (есть еще третья часть про билдсистему). Сегодняшняя тема — переезд на HAL (он же STM32Cube).

Время от времени в комментариях к моим статьям, а также в личных беседах с коллегами по цеху возникает вопрос “а почему ардуино? Есть же HAL!”. Сначала я отмахивался, мол, у меня уже код на ардуиновских библиотеках, не хочу переписывать. И еще мне HAL не понравился своим некрасивым и громоздким стилем. Но врожденное любопытство подстегнуло все таки посмотреть еще разок на HAL с разных сторон.

Я провел несколько месяцев пробуя разные подходы, библиотеки и платформы. В итоге я пришел к выводу, что HAL хоть и громоздкий, но, в целом, заслуживает внимания. С ним можно добиться некоторых вещей, чего нельзя сделать используя только ардуино подход (например DMA). В итоге я переписал свой проект используя HAL (не весь, часть все же осталась на Arduino, но тоже поверх HAL) о чем и хочу рассказать в этой статье.

Анализ архитектуры

Итак, архитектура, которая была вначале работы:
Arduino <-> STM32 HAL, или туда и обратно - 2

Системный слой реализуется библиотекой libmaple производства Leaf Labs. В ней происходит вся работа с регистрами, инициализация платы и другие низкоуровневые штуки. Библиотека STM32duino реализует интерфейс ардуино и базируется на libmaple. Библиотеки прикладного уровня построены в основном на STM32duino, но иногда спускаются на уровень libmaple для каких-то кастомных низкоуровневых вызовов (например FreeRTOS работает с SysTick таймером).

Вся эта конструкция довольно хорошо работает из коробки, многие ардуино библиотеки заводятся с пол-пинка. Портирование моего проекта с классического ардуино на stm32duino заняло всего 10 минут! У stm32duino довольно больше комьюнити, куча народу пасется на форуме и могут дать грамотный совет. Весь код открыт, более-менее структурирован, и, теоретически, туда можно контрибьютить (хотя путь от патча к мержу занимает ооочень много времени).

Но есть нюанс. Компания Leaf Labs скисла году в 2012 и потому библиотека libmaple поддерживается только силами комьюнити (stm32duino комьюнити!). С одной стороны там вроде как вылизали кучу багов, а саму библиотеку неплохо оптимизировали, но с другой стороны поддержки новых микроконтроллеров (как и допиливания новых фич к старым) ждать можно долго.

То ли дело HAL — выпускается самой ST, есть поддержка всего чего только движется, доступен удобный графический конфигуратор STM32CubeMX, есть большое (и профессиональное) сообщество. В общем, один шоколад! Вот только выкидывать все наработки и начинать все с нуля на HAL мне как то совершенно не хотелось. Я принялся искать порт arduino поверх HAL.

Почти сразу я наткнулся на HALMX STM32. Причем это проект от самих создателей STM32duino. Вот только посмотрев внимательно на код и дерево форков я понял, что там пока еще очень далеко до полноценного фреймворка. Работает только GPIO и еще немножко периферии. Надеяться на то, что там вылизаны все баги бессмысленно. Авторы на форуме подтвердили, что это они просто хотели побаловаться, попробовали, что такой подход возможен. Не более.

А вот порт STM32GENERIC выглядел поинтереснее. Кода там было существенно больше, влит свежий HAL и CMSIS, частые коммиты и пулл реквесты в мейнлайн — это все вселяло надежду. Но эти надежды тут же разбились, когда я попробовал скомпилировать свой проект с STM32GENERIC. При сборке сыпались тонны ворнингов, а в некоторых местах и вовсе не компилировалось. Может просто не вовремя скачал?

Поставив подпорки где нужно я, таки, собрал всю эту штуковину, но она, как это обычно бывает, не запустилась — плата просто не подавала признаков жизни. Что именно было не так глядя просто на код понять было невозможно. В общем, свои фиксы в STM32GENERIC я оформил в пулл реквест и на некоторое время забил. Но шило в одном месте не давало мне покоя.

Итак, как меняется архитектура с STM32GENERIC?
Arduino <-> STM32 HAL, или туда и обратно - 3

А никак! Все практически тоже самое. Только вместо libmaple — HAL, вместо stm32duino — STM32GENERIC. Да, можно писать на фреймворке ардуино, сдабривая это все кодом на HAL, но общая архитектура оставалась такой же. В ней мне не нравились следующие моменты:

  • Инициализация платы (кусочек на схеме под названием board init) и main() находится в STM32GENERIC. В большинстве случаев этого более чем достаточно. Но я планирую использовать различные энергосберегающие режимы, а для этого нужно уметь корректно управлять тактированием и инициализацией контроллера. Выход из некоторых режимов подразумевает ресет ядра МК, а значит мне нужно быть поближе к этому ресету.
  • Я бы хотел, чтобы мое устройство одновременно реализовывало USB CDC (виртуальный СОМ порт) и Mass Storage Class Device. В реализации STM32GENERIC слой работы с USB зарыт достаточно глубоко и реализовывает либо CDC, либо MSC (переключается дефайном), тогда как я хотел бы иметь больше контроля над этим куском, чтобы реализовать оба интерфейса одновременно.
  • Наконец, ардуино оно как швейцарский нож — уступает отдельным специализированным инструментам, зато универсально. Как следствие имеем кучу кода, который там присутствует просто на всякий случай. Так, например, код по управлению GPIO содержит ссылки на АЦП, таймеры и ШИМ, просто потому, что выводы ардуино могут выполнять эти функции. У меня же вся периферия заранее распределена и может быть инициализирована более эффективно.

Я бы предпочел что нибудь типа такого.
Arduino <-> STM32 HAL, или туда и обратно - 4

В этой схеме ардуине отводится только роль С++ обертки над HAL. При чем исключительно чтобы поддержать (реализовать) нужный интерфейс для вышележащих библиотек. Сама же плата инициализируется кодом, который живет у меня в main() или где то рядом. Код инициализации работает поверх HAL и мог бы быть по большей части сгенерирован CubeMX.

На счет библиотек. Я использую NeoGPS (парсер NMEA потока) и Adafruit GFX (графическая библиотека + драйвер дисплея на контроллере SSD1306). Эти библиотеки хорошо написаны и отлажены, они хорошо делают свою работу. Я не вижу смысла от них отказываться и переписывать клиентский код под что нибудь другое (которое еще нужно и протестировать). Также я нахожусь в поиске библиотеки для работы с SD картой. Пробовал библиотеку SD из комплекта Ардуины, но там жуть. Сейчас я активно смотрю в сторону библиотеки SdFat.

Туда: Инициализация платы

Сказано — сделано. Разумеется все и сразу спортировать на HAL не представляется возможным. Зато возможно портирование по кусочку. Первым делом я закомментировал в своем проекте весь код и отключил все библиотеки, оставив только main(). Функции инициализации платы из STM32GENERIC я тоже закомментировал и начал понемногу копировать нужные штуки к себе в main(). В качестве полезной нагрузки я добавил моргалку светодиодом. Довольно быстро вся эта конструкция скомпилировалась и слинковалась. Только не заработала.

Что именно мешало работе было не очевидно. Китайский ST-Link у меня не завелся. Нужно было искать причину каким нибудь другим способом. Я решил зайти с другой стороны — в CubeMX создать моргалку с нуля. При том, что сам код был практически идентичным, реализация имени CubeMX работала, а моя нет. В течении двух вечеров я сводил одну реализацию к другой, копировал код туда-сюда. В итоге я таки смог завести моргалку в своем проекте. Не могу сказать, что я нашел какую-то фундаментальную проблему. Скорее это был набор мелких косяков, без которых ничего не работало

  • Стартовый адрес флеша неверно пробрасывался из настроек проекта в код. Это важно, т.к. первые 8кб флеша занимает бутлоадер, поэтому контроллеру прерываний нужно сказать, что таблица векторов чуток переехала.
  • Хендлеры прерываний у меня жили в .cpp файлах, но я им забыл сказать extern “C”. Без этого функции манглились по другому и не перекрывали соответствующие weak функции из HAL.
  • Какой-то код был лишним, где-то наоборот не хватало какой то мелочи

Итак, инициализация платы готова. БОльшая часть кода сгенерирована CubeMX

Инициализация платы

// Set up board clocks
void SystemClock_Config(void)
{
	// Set up external oscillator to 72 MHz
	RCC_OscInitTypeDef RCC_OscInitStruct;
	RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
	RCC_OscInitStruct.HSEState = RCC_HSE_ON;
	RCC_OscInitStruct.LSEState = RCC_LSE_OFF;
	RCC_OscInitStruct.HSIState = RCC_HSI_ON;
	RCC_OscInitStruct.HSICalibrationValue = 16;
	RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
	RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
	RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
	RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
	HAL_RCC_OscConfig(&RCC_OscInitStruct);

	// Set up periperal clocking
	RCC_ClkInitTypeDef RCC_ClkInitStruct;
	RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
								  |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
	RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
	RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
	RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
	RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
	HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2);

	// Set up USB clock
	RCC_PeriphCLKInitTypeDef PeriphClkInit;
	PeriphClkInit.PeriphClockSelection = RCC_PERIPHCLK_USB;
	PeriphClkInit.UsbClockSelection = RCC_USBCLKSOURCE_PLL_DIV1_5;
	HAL_RCCEx_PeriphCLKConfig(&PeriphClkInit);

	// Set up SysTTick to 1 ms
	// TODO: Do we really need this? SysTick is initialized multiple times in HAL
	HAL_SYSTICK_Config(HAL_RCC_GetHCLKFreq()/1000);
	HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);

	// SysTick_IRQn interrupt configuration
	HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0);
}

// Handle SysTick timer
extern "C" void SysTick_Handler(void)
{
 HAL_IncTick();
 HAL_SYSTICK_IRQHandler();
}

void InitBoard()
{
	// Initialize board and HAL
	HAL_Init();
	SystemClock_Config();

	HAL_NVIC_SetPriorityGrouping(NVIC_PRIORITYGROUP_4);
}

Туда: лампочки и кнопочки

Пора браться за периферию. Для управления устройством у меня предусмотрены 2 кнопочки. Также у меня есть статусный светодиод, который различным морганием показывает состояние устройства.

По началу получалось весьма симпатично (насколько симпатичен может быть такой громоздкий код). Функционал управления диодом переехал в свой собственный класс.

Драйвер светодиода

#define LED_PORT GPIOC
const uint16_t LED_PIN = GPIO_PIN_13;

// Class to encapsulate working with onboard LED(s)
//
// Note: this class initializes corresponding pins in the constructor.
//       May not be working properly if objects of this class are created as global variables
class LEDDriver
{
public:
	LEDDriver()
	{
		// enable clock to GPIOC
		__HAL_RCC_GPIOC_CLK_ENABLE();

		// Turn off the LED by default
		HAL_GPIO_WritePin(LED_PORT, LED_PIN, GPIO_PIN_SET);

		// Initialize PC13 pin
		GPIO_InitTypeDef ledPinInit;
		ledPinInit.Pin = LED_PIN;
		ledPinInit.Mode = GPIO_MODE_OUTPUT_PP;
		ledPinInit.Speed = GPIO_SPEED_FREQ_LOW;
		HAL_GPIO_Init(LED_PORT, &ledPinInit);
	}

	void turnOn()
	{
		HAL_GPIO_WritePin(LED_PORT, LED_PIN, GPIO_PIN_RESET);
	}

	void turnOff()
	{
		HAL_GPIO_WritePin(LED_PORT, LED_PIN, GPIO_PIN_SET);
	}

	void toggle()
	{
		HAL_GPIO_TogglePin(LED_PORT, LED_PIN);
	}
};

Сама моргалка тривиальна и красива

Моргалка

int main(void)
{
	InitBoard();

	LEDDriver led;
	while(1)
	{
		HAL_Delay(500);
		led.toggle();
	}
}

С обработчиком кнопок тоже все просто

Драйвер кнопочек

// Pins assignment
#define BUTTONS_PORT GPIOC
const uint16_t SEL_BUTTON_PIN = GPIO_PIN_14;
const uint16_t OK_BUTTON_PIN = GPIO_PIN_15;

// Initialize buttons related stuff
void initButtons()
{
	// enable clock to GPIOC
	__HAL_RCC_GPIOC_CLK_ENABLE();

	// Initialize button pins
	GPIO_InitTypeDef pinInit;
	pinInit.Mode = GPIO_MODE_INPUT;
	pinInit.Pull = GPIO_PULLDOWN;
	pinInit.Speed = GPIO_SPEED_FREQ_LOW;
	pinInit.Pin = SEL_BUTTON_PIN | OK_BUTTON_PIN;
	HAL_GPIO_Init(BUTTONS_PORT, &pinInit);
…
}

// Reading button state (perform debounce first)
inline bool getButtonState(uint16_t pin)
{
	if(HAL_GPIO_ReadPin(BUTTONS_PORT, pin))
	{
		// dobouncing
		vTaskDelay(DEBOUNCE_DURATION);
		if(HAL_GPIO_ReadPin(BUTTONS_PORT, pin))
			return true;
	}

	return false;
}

Практика показывает, что потребление памяти нужно контролировать на каждом этапе. В текущем варианте прошивка занимала примерно 3.5к, из них порядка 2.5к это HAL (из них почти 2кб занимает инициализация тактирования). Остальное — код инициализации платы и вектора прерываний. Многовато как для “простых оберток над регистрами”, но терпимо. При желании можно включить link time optimization и тогда размер прошивки уменьшается до 1.8к. Штука интересная, но дизассемблированный код становится почти не читабельный. Оставил как есть на время разработки, этот флаг можно включить в самом конце, когда все будет готово.

Туда: FreeRTOS

Но на одних только лампочках и кнопках далеко не уедешь. Следующей частью которую я решил раскомментировать стал FreeRTOS. Мне хотелось по максимуму оторвать свой код от STM32GENERIC, потому я решил попробовать вкрутить FreeRTOS с нуля, вместо того, чтобы использовать копию из STM32GENERIC — мало ли что они там наменяли.

Скачав исходники с сайта FreeRTOS я принялся прикручивать их по инструкции. Для этого требовалось развернуть исходники, подложить пару файлов, специфичных для соответствующей платформы (port.c и portmacro.h). Также нужно не забыть установить свои настройки в файле конфигурации (FreeRTOSConfig.h), а также объявить парочку обработчиков нештатных ситуаций у себя в коде (vApplicationStackOverflowHook() и vApplicationMallocFailedHook()) — без них не слинкуется.

Наконец, финальный, но самый важный штрих, без которого ничего работать не будет — обработчики прерываний. Наверное, правильным было бы объявить у себя в коде обработчики и в них сделать вызовы соответствующих обработчиков FreeRTOS, но в STM32GENERIC предложили способ проще — с помощью дефайнов подставил нужные имена готовым обработчикам

/* Definitions that map the FreeRTOS port interrupt handlers to their CMSIS
standard names. */
#define vPortSVCHandler SVC_Handler
#define xPortPendSVHandler PendSV_Handler
#define xPortSysTickHandler HAL_SYSTICK_Callback

FreeRTOS запустилась без проблем, но меня смущал один ворнинг линковки (вообще-то 3 одинаковых)

ld.exe: warning: changing start of section .text by 4 bytes

Гуглеж ничего полезного не выдавал. Единственный более-менее релевантный совет предлагал поменять выравнивание в скрипте линковки определенных секций с 4 байт на 8, но совет не помог. Я прошерстил весь платформенно-зависимый код FreeRTOS по слову align и нашел его в двух кусках ассемблерного кода (как раз обработчики прерываний).

Обработчик прерывания

void vPortSVCHandler( void )
{
	__asm volatile (
	"	ldr	r3, pxCurrentTCBConst2		n" /* Restore the context. */
	"	ldr r1, [r3]					n" /* Use pxCurrentTCBConst to get the pxCurrentTCB address. */
	"	ldr r0, [r1]					n" /* The first item in pxCurrentTCB is the task top of stack. */
	"	ldmia r0!, {r4-r11}				n" /* Pop the registers that are not automatically saved on exception entry and the critical nesting count. */
	"	msr psp, r0						n" /* Restore the task stack pointer. */
	"	isb								n"
	"	mov r0, #0 						n"
	"	msr	basepri, r0					n"
	"	orr r14, #0xd					n"
	"	bx r14							n"
	"									n"
	"	.align 4						n"
	"pxCurrentTCBConst2: .word pxCurrentTCB				n"
	);
}

К сожалению никто их моих знакомых не знаком с ассемблером ARM и не мог пояснить суть этой строки. Но сравнив эти куски с аналогичным из stm32duino я увидел, что выравнивание там установлено в 2 байта, а не 4. Да, там версия FreeRTOS чуть более старая, но эти куски ассемблерного кода идентичны. Отличается только строкой .align. И там все работало. Поменяв выравнивание на 2 ворнинги ушли и ничего не сломалось. Кстати, буду благодарен, если кто нибудь пояснит мне суть этого выравнивания.

UPD: разработчики STM32GENERIC предложили другой вариант решения

Туда: USB

Что ж, пока все идет хорошо, но готовы только лампочки и кнопочки. Теперь пора браться за более тяжелую периферию — USB, UART, I2C и SPI. Я решил начать с USB — отладчик ST-Link (даже настоящий от Discovery) упорно не хотел дебажить мою плату, так что отладка на принтах через USB это единственный доступный мне способ отладки. Можно, конечно, через UART, но это куча дополнительных проводов.

Я опять пошел длинным путем — сгенерировал соответствующие заготовки в STM32CubeMX, добавил в свой проект USB Middleware из пакета STM32F1Cube. Нужно только включить тактирование USB, определить обработчики соответствующих прерываний USB и полирнуть по мелочи. По большей части все важные настройки USB модуля я скопировал из STM32GENERIC, разве что чуток подпилил распределение памяти (они использовали malloc, а я статическое распределение).

Вот парочка интересных кусков, которые я утащил к себе. Например, чтобы хост (компьютер) понял, что к нему что-то подключили, устройство “передергивает” линию USB D+ (которая подключена к пину A12). Увидев такое хост начинает опрашивать устройство на предмет кто оно такое, какие интерфейсы умеет, на какой скорости оно хочет общаться, и т.д. Я не очень понимаю, почему это нужно делать до инициализации USB, но в stm32duino делается примерно так же.

Передергивание USB

USBD_HandleTypeDef hUsbDeviceFS;
void Reenumerate()
{
	// Initialize PA12 pin
	GPIO_InitTypeDef pinInit;
	pinInit.Pin = GPIO_PIN_12;
	pinInit.Mode = GPIO_MODE_OUTPUT_PP;
	pinInit.Speed = GPIO_SPEED_FREQ_LOW;
	HAL_GPIO_Init(GPIOA, &pinInit);

	// Let host know to enumerate USB devices on the bus
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_12, GPIO_PIN_RESET);
	for(unsigned int i=0; i<512; i++) {};

	// Restore pin mode
	pinInit.Mode = GPIO_MODE_INPUT;
	pinInit.Pull = GPIO_NOPULL;
	HAL_GPIO_Init(GPIOA, &pinInit);
	for(unsigned int i=0; i<512; i++) {};
}

void initUSB()
{
	Reenumerate();

	USBD_Init(&hUsbDeviceFS, &FS_Desc, DEVICE_FS);
	USBD_RegisterClass(&hUsbDeviceFS, &USBD_CDC);
	USBD_CDC_RegisterInterface(&hUsbDeviceFS, &USBD_Interface_fops_FS);
	USBD_Start(&hUsbDeviceFS);
}

Еще один интересный момент — поддержка бутлоадера stm32duino. Для того, чтобы заливать прошивку нужно сначала перезагрузить контроллер в бутлоадер. Самый простой способ это нажать кнопку ресет. Но чтобы сделать это более удобно можно перенять опыт ардуино. Когда деревья были молодыми контроллеры AVR еще не имели на борту поддержки USB, на плате находился переходник USB-UART. Сигнал DTR UART’а подключен к ресету микроконтроллера. Когда хост посылает сигнал DTR, то микроконтроллер перегружается в бутлоадер. Работает железобетонно!

В случае использования USB мы только эмулируем COM порт. Соответственно перезагрузку в бутлоадер нужно делать самостоятельно. Загрузчик stm32duino кроме сигнала DTR на всякий случай еще ожидает специальную магическую константу (1EAF — отсылка к Leaf Labs)

Перезагрузка в бутлоадер

static int8_t CDC_Control_FS  (uint8_t cmd, uint8_t* pbuf, uint16_t length)
{
...
	case CDC_SET_CONTROL_LINE_STATE:
	  dtr_pin++; //DTR pin is enabled
	  break;
...


static int8_t CDC_Receive_FS (uint8_t* Buf, uint32_t *Len)
{
	/* Four byte is the magic pack "1EAF" that puts the MCU into bootloader. */
	if(*Len >= 4)
	{
		/**
		* Check if the incoming contains the string "1EAF".
		* If yes, check if the DTR has been set, to put the MCU into the bootloader mode.
		*/
		if(dtr_pin > 3)
		{
			if((Buf[0] == '1')&&(Buf[1] == 'E')&&(Buf[2] == 'A')&&(Buf[3] == 'F'))
			{
				HAL_NVIC_SystemReset();
			}
			dtr_pin = 0;
		}
	}

...
}

Обратно: MiniArduino

В общем USB заработал. Но этот слой работает только с байтами, а не строками. Поэтому дебаг принты выглядят вот так некрасиво.

CDC_Transmit_FS((uint8_t*)"Pingn", 5); // 5 is a strlen(“Ping”) + zero byte

Т.е. поддержки форматированного вывода нет вообще — ни тебе число напечатать, ни собрать строку из кусочков. Вырисовываются следующие варианты:

  • Прикрутить классический printf. Вариант вроде бы неплохой, но тянет на +12кб прошивки (я уже как-то нечаянно вызвал у себя sprintf)
  • Откопать у себя в загашниках свою собственную реализацию printf. Я когда то под AVR писал, вроде эта реализация поменьше была.
  • Прикрутить класс Print из ардуино в реализации STM32GENERIC

Я выбрал последний вариант потому как код библиотеки Adafruit GFX так же опирается на Print, так что мне его все равно нужно вкручивать. К тому же код STM32GENERIC уже был у меня под рукой.

Я создал у себя в проекте директорию MiniArduino с целью положить туда минимально необходимое количество кода, чтобы реализовать нужные мне куски интерфейса arduino. Я начал копировать по одному файлику и смотреть какие еще нужны зависимости. Так у меня появилась копия класса Print и несколько файлов обвязки.

Но этого мало. По прежнему нужно было как то связать класс Print с функциями USB (например, CDC_Transmit_FS()). Для этого пришлось втянуть класс SerialUSB. Он потянул за собой класс Stream и кусок инициализации GPIO. Следующим шагом было подключение UART’а (у меня к нему GPS подключен). Так что я втянул к себе еще и класс SerialUART, который потянул за собой еще пласт инициализации периферии из STM32GENERIC.

В общем я оказался в следующей ситуации. Я скопировал в свою MiniArduino почти все файлы из STM32GENERIC. У меня также была своя копия библиотек USB и FreeRTOS (должна была бы быть еще копии HAL и CMSIS, но мне было лень). При этом я уже полтора месяца топтался на месте — подключал и отключал разные куски, но при этом не написал ни строчки нового кода.

Стало понятно, что моя оригинальная задумка взять под контроль всю системную часть не очень-то получается. Все равно часть кода инициализации живет в STM32GENERIC и, похоже, ему там комфортнее. Конечно, можно было рубануть все зависимости и написать свои классы-обертки под свои задачи, но это бы затормозило меня еще на месяц — этот код же еще отлаживать нужно. Конечно, для собственного ЧСВ это было бы круто, но нужно же двигаться вперед!

В общем, я выкинул все дубликаты библиотек и почти весь свой системный слой и вернулся к STM32GENERIC. Проект этот развивается достаточно динамично — несколько коммитов в день стабильно. К тому же за эти полтора месяца же я много изучил, прочитал большую часть STM32 Reference Manual, посмотрел как сделаны библиотеки HAL и обертки STM32GENERIC, продвинулся в понимании USB дескрипторов и периферии микроконтроллера. В общем я теперь был намного более уверен в STM32GENERIC чем ранее.

Обратно: I2C

Впрочем, мои приключения на этом не закончились. Еще оставался UART и I2C (у меня там дисплей живет). С UART все было достаточно просто. Я только убрал динамическое распределение памяти, а чтобы неиспользованные UART’ы эту самую память не жрали я их просто напросто закомментировал.

А вот реализация I2C в STM32GENERIC подложила каку. При чем весьма интересную, но которая отняла у меня как минимум 2 вечера. Ну или подарила 2 вечера жесткого дебага на принтах — это с какой стороны посмотреть.

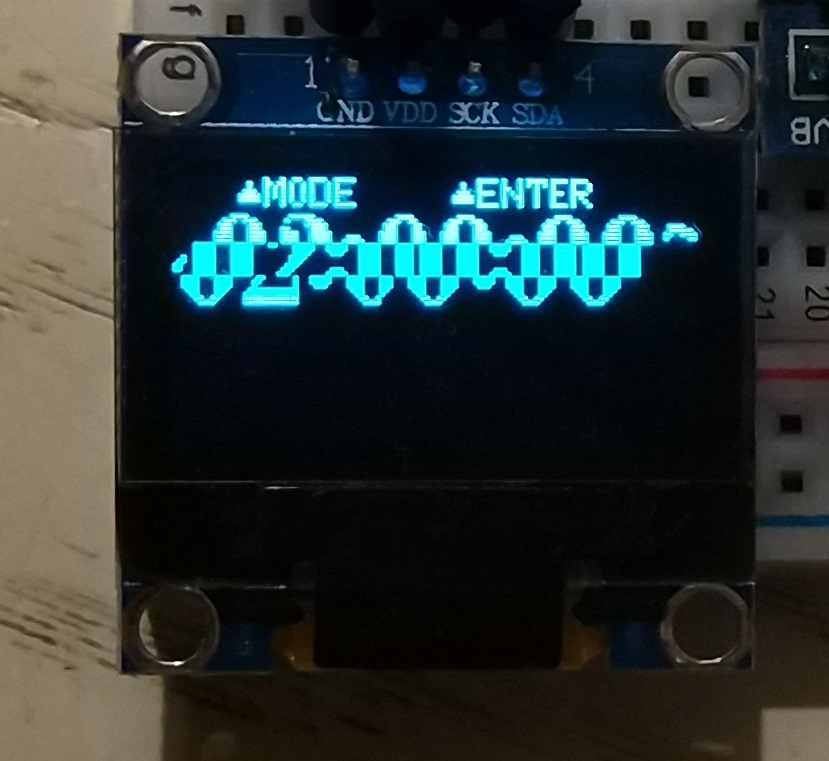

В общем, реализация дисплея не завелась. В уже традиционном стиле — вот просто не работает и все. Что не работает — не понятно. Библиотека самого дисплея (Adafruit SSD1306) вроде как проверена на предыдущей реализации, но интерференцию багов исключать все же не стОит. Подозрение падает на HAL и реализацию I2C от STM32GENERIC.

Для начала я закомментировал весь код дисплея и I2C и написал инициализацию I2C без всяких библиотек, на чистом HAL

Инициализация I2C

	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.Pin = GPIO_PIN_6|GPIO_PIN_7;
	GPIO_InitStruct.Mode = GPIO_MODE_AF_OD;
	GPIO_InitStruct.Pull = GPIO_PULLUP;
	GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;
	HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

	__I2C1_CLK_ENABLE();

	hi2c1.Instance = I2C1;
	hi2c1.Init.ClockSpeed = 400000;
	hi2c1.Init.DutyCycle = I2C_DUTYCYCLE_2;
	hi2c1.Init.OwnAddress1 = 0;
	hi2c1.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
	hi2c1.Init.DualAddressMode = I2C_DUALADDRESS_DISABLED;
	hi2c1.Init.OwnAddress2 = 0;
	hi2c1.Init.GeneralCallMode = I2C_GENERALCALL_DISABLED;
	hi2c1.Init.NoStretchMode = I2C_NOSTRETCH_DISABLED;
	HAL_I2C_Init(&hi2c1);

Я задампил состояние регистров сразу после инициализации. Такой же дамп я сделал в рабочем варианте на stm32duino. Вот что я получил (с комментариями самому себе)

Good (Stm32duino):
40005400: 0 0 0 1 - I2C_CR1: Peripheral enable
40005404: 0 0 1 24 - I2C_CR2: Error interrupt enabled, 36Mhz
40005408: 0 0 0 0 - I2C_OAR1: zero own address
4000540C: 0 0 0 0 - I2C_OAR2: Own address register
40005410: 0 0 0 AF - I2C_DR: data register
40005414: 0 0 0 0 - I2C_SR1: status register
40005418: 0 0 0 0 - I2C_SR2: status register
4000541C: 0 0 80 1E - I2C_CCR: 400kHz mode
40005420: 0 0 0 B - I2C_TRISE

Bad (STM32GENERIC):
40005400: 0 0 0 1 - I2C_CR1: Peripheral enable
40005404: 0 0 0 24 - I2C_CR2: 36Mhz
40005408: 0 0 40 0 - I2C_OAR1: !!! Not described bit in address register set
4000540C: 0 0 0 0 - I2C_OAR2: Own address register
40005410: 0 0 0 0 - I2C_DR: data register
40005414: 0 0 0 0 - I2C_SR1: status register
40005418: 0 0 0 2 - I2C_SR2: busy bit set
4000541C: 0 0 80 1E - I2C_CCR: 400kHz mode
40005420: 0 0 0 B - I2C_TRISE

Первое большое различие это установленный 14й бит в регистре I2C_OAR1. Этот бит вообще не описан в даташите и попадает в секцию reserved. Правда с оговоркой, что туда таки нужно писать единицу. Т.е. это бага в libmaple. Но раз там все работает, значит проблема не в этом. Копаем дальше.

Другое различие — выставленный бит busy. Поначалу я не придал ему значения, но забегая вперед скажу — это именно он сигнализировал о проблеме!.. Но обо всем по порядку.

Я на коленке сварганил код инициализации без всяких библиотек.

Инициализация дисплея

void sendCommand(I2C_HandleTypeDef * handle, uint8_t cmd)
{
	SerialUSB.print("Sending command ");
	SerialUSB.println(cmd, 16);

	uint8_t xBuffer[2];

	xBuffer[0] = 0x00;
	xBuffer[1] = cmd;
	HAL_I2C_Master_Transmit(handle, I2C1_DEVICE_ADDRESS<<1, xBuffer, 2, 10);
}

...
	sendCommand(handle, SSD1306_DISPLAYOFF);
	sendCommand(handle, SSD1306_SETDISPLAYCLOCKDIV);            // 0xD5
	sendCommand(handle, 0x80);                                  // the suggested ratio 0x80
	sendCommand(handle, SSD1306_SETMULTIPLEX);                  // 0xA8
	sendCommand(handle, 0x3F);
	sendCommand(handle, SSD1306_SETDISPLAYOFFSET);              // 0xD3
	sendCommand(handle, 0x0);                                   // no offset
	sendCommand(handle, SSD1306_SETSTARTLINE | 0x0);            // line #0
	sendCommand(handle, SSD1306_CHARGEPUMP);                    // 0x8D
	sendCommand(handle, 0x14);
	sendCommand(handle, SSD1306_MEMORYMODE);                    // 0x20
	sendCommand(handle, 0x00);                                  // 0x0 act like ks0108
	sendCommand(handle, SSD1306_SEGREMAP | 0x1);
	sendCommand(handle, SSD1306_COMSCANDEC);
	sendCommand(handle, SSD1306_SETCOMPINS);                    // 0xDA
	sendCommand(handle, 0x12);
	sendCommand(handle, SSD1306_SETCONTRAST);                   // 0x81
	sendCommand(handle, 0xCF);
	sendCommand(handle, SSD1306_SETPRECHARGE);                  // 0xd9
	sendCommand(handle, 0xF1);
	sendCommand(handle, SSD1306_SETVCOMDETECT);                 // 0xDB
	sendCommand(handle, 0x40);
	sendCommand(handle, SSD1306_DISPLAYALLON_RESUME);           // 0xA4
	sendCommand(handle, SSD1306_DISPLAYON);                 // 0xA6
	sendCommand(handle, SSD1306_NORMALDISPLAY);                 // 0xA6

	sendCommand(handle, SSD1306_INVERTDISPLAY);


	sendCommand(handle, SSD1306_COLUMNADDR);
	sendCommand(handle, 0);   // Column start address (0 = reset)
	sendCommand(handle, SSD1306_LCDWIDTH-1); // Column end address (127 = reset)

	sendCommand(handle, SSD1306_PAGEADDR);
	sendCommand(handle, 0); // Page start address (0 = reset)
	sendCommand(handle, 7); // Page end address

	uint8_t buf[17];
	buf[0] = 0x40;
	for(uint8_t x=1; x<17; x++)
		buf[x] = 0xf0; // 4 black, 4 white lines

	for (uint16_t i=0; i<(SSD1306_LCDWIDTH*SSD1306_LCDHEIGHT/8); i++)
	{
		HAL_I2C_Master_Transmit(handle, I2C1_DEVICE_ADDRESS<<1, buf, 17, 10);
	}

После некоторых усилий этот код у меня заработал (в данном случае рисовал полоски). Значит проблема в I2C слое STM32GENERIC. Я начал понемногу удалять своей код, заменяя его соответствующими частями из библиотеки. Но как только я переключил код инициализации пинов с моей реализации на библиотечную вся передача по I2C стала валиться по таймаутам.

Тут я вспомнил про бит busy и попробовал понять когда он возникает. Оказалось что флаг busy возникает как только код инициализации включает тактирование I2c. Т.е. Модуль включается и сразу не работает. Интересненько.

Валимся на инициализации

uint8_t * pv = (uint8_t*)0x40005418; //I2C_SR2 register. Looking for BUSY flag
SerialUSB.print("40005418 = ");
SerialUSB.println(*pv, 16); // Prints 0
__HAL_RCC_I2C1_CLK_ENABLE();
SerialUSB.print("40005418 = ");
SerialUSB.println(*pv, 16);  // Prints 2

Выше этого кода только инициализация пинов. Ну что делать — обкладываем дебаг принтами через строку и там

Инициализация пинов STM32GENERIC

void stm32AfInit(const stm32_af_pin_list_type list[], int size, const void *instance, GPIO_TypeDef *port, uint32_t pin, uint32_t mode, uint32_t pull)
{
…
	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.Pin = pin;
	GPIO_InitStruct.Mode = mode;
	GPIO_InitStruct.Pull = pull;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
	HAL_GPIO_Init(port, &GPIO_InitStruct);
…
}

Но вот незадача — GPIO_InitStruct заполняется правильно. Только моя работает, а эта нет. Реально, мистика!!! Все как по учебнику, но ничего не работает. Я изучал код библиотеки построчно в поисках хоть чего нибудь подозрительного. В конце концов я наткнулся на этот код (он вызывает функцию выше)

Еще кусочек инициализации

void stm32AfI2CInit(const I2C_TypeDef *instance, …)
{
	stm32AfInit(chip_af_i2c_sda, …);
	stm32AfInit(chip_af_i2c_scl, …);
}

Видите в нем багу? А она есть! Я даже убрал лишние параметры, чтобы проблема была виднее. В общем, разница в том, что мой код инициализирует оба пина сразу в одной структуре, а код STM32GENERIC по очереди. Видимо код инициализации пина как то влияет на на уровень на этом пине. До инициализации на этом пине ничего не выдается и резистором уровень подтягивается до единицы. В момент инициализации почему-то контроллер выставляет на соответствующей ноге ноль.

Этот факт сам по себе безобидный. Но проблема в том, что опускание линии SDA при поднятой линии SCL является start condition’ом для шины i2c. Из-за этого приемник контроллера сходит с ума, выставляет флаг BUSY и начинает ждать данных. Я решил не потрошить библиотеку, чтобы добавить возможность инициализации нескольких пинов сразу. Вместо этого я просто переставил эти 2 строки местами — инициализация дисплея прошла успешно. Фикс был принят в STM32GENERIC.

Кстати, в libmaple инициализация шины сделана интересно. Перед тем как начать инициализацию периферии i2c на шине сначала делают ресет. Для этого библиотека переводит пины в обычный GPIO режим и дрыгает этими ногами несколько раз, имитируя start и stop последовательности. Это помогает привести в чувство залипшие на шине устройства. К сожалению аналогичной штуки нет в HAL. Иногда мой дисплей таки залипает и тогда спасает только отключение питания.

Инициализация i2c из stm32duino

/**
 * @brief Reset an I2C bus.
 *
 * Reset is accomplished by clocking out pulses until any hung slaves
 * release SDA and SCL, then generating a START condition, then a STOP
 * condition.
 *
 * @param dev I2C device
 */
void i2c_bus_reset(const i2c_dev *dev) {
    /* Release both lines */
    i2c_master_release_bus(dev);

    /*
     * Make sure the bus is free by clocking it until any slaves release the
     * bus.
     */
    while (!gpio_read_bit(sda_port(dev), dev->sda_pin)) {
        /* Wait for any clock stretching to finish */
        while (!gpio_read_bit(scl_port(dev), dev->scl_pin))
            ;
        delay_us(10);

        /* Pull low */
        gpio_write_bit(scl_port(dev), dev->scl_pin, 0);
        delay_us(10);

        /* Release high again */
        gpio_write_bit(scl_port(dev), dev->scl_pin, 1);
        delay_us(10);
    }

    /* Generate start then stop condition */
    gpio_write_bit(sda_port(dev), dev->sda_pin, 0);
    delay_us(10);
    gpio_write_bit(scl_port(dev), dev->scl_pin, 0);
    delay_us(10);
    gpio_write_bit(scl_port(dev), dev->scl_pin, 1);
    delay_us(10);
    gpio_write_bit(sda_port(dev), dev->sda_pin, 1);
}

Опять туда: UART

Я был рад, наконец, вернуться к программированию и продолжить писать фичи. Следующим крупным куском было подключение SD карты через SPI. Это само по себе захватывающее, интересное и полное боли занятие. О нем я обязательно расскажу отдельно в следующей статье. Одной из проблем была большая загрузка (>50%) процессора. Это ставило под вопрос энергоэффективность устройства. Да и использовать устройство было некомфортно, т.к. UI тупил ужасно.

Разбираясь в вопросе я нашел причину такого потребления ресурсов. Вся работа с SD картой происходила побайтово, средствами процессора. Если нужно было записать на карту блок данных, то для каждого байты вызывается функция отправки байта

 for (uint16_t i = 0; i < 512; i++) {
   spiSend(src[i]);

Нет, ну это же несерьезно! Есть же DMA! Да, библиотека SD (та, которая идет в комплекте с Ардуино) корявая и нужно менять, но ведь проблема то глобальнее. Та же самая картина наблюдается в библиотеке работы с экраном, и даже слушание UART’а у меня сделано через опрос. В общем, я начал думать, что переписывание всех компонентов на HAL это не такая уж и глупая идея.

Начал, конечно, с чего попроще — драйвера UART, который слушает поток данных от GPS. Интерфейс ардуино не позволяет прицепиться к прерыванию UART и выхватывать приходящие символы на лету. В итоге единственный способ получать данные — это постоянный опрос. Я, конечно, добавил vTaskDelay(10) в обработчик GPS, чтобы хоть немного снизить загрузку, но на самом деле это костыль.

Первая мысль, конечно, была прикрутить DMA. Это даже сработало бы, если бы не протокол NMEA. Проблема в том, что в этом протоколе информация просто идет потоком, а отдельные пакеты (строки) разделяются символом переноса строки. При этом каждая строка может быть различной длины. Из-за этого заранее неизвестно сколько данных нужно принять. DMA так не работает — там количество байт нужно задавать заранее при инициализации пересылки. Короче говоря, DMA отпадает, ищем другое решение.

Если посмотреть внимательно на дизайн библиотеки NeoGPS, то видно, что входные данные библиотека принимает побайтно, но значения обновляются только тогда, когда пришла вся строка (если быть точнее, то пакет из нескольких строк). Т.о. без разницы, кормить библиотеке байты по одному по мере приема, или потом все сразу. Так, что можно сэкономить процессорное время – сохранять принятую строку в буфер, при этом делать это можно прямо в прерывании. Когда строка принята целиком – можно начинать обработку.

Вырисовывается следующий дизайн

Класс драйвера UART

// Size of UART input buffer
const uint8_t gpsBufferSize = 128;

// This class handles UART interface that receive chars from GPS and stores them to a buffer
class GPS_UART
{
    	// UART hardware handle
    	UART_HandleTypeDef uartHandle;

    	// Receive ring buffer
    	uint8_t rxBuffer[gpsBufferSize];
    	volatile uint8_t lastReadIndex = 0;
    	volatile uint8_t lastReceivedIndex = 0;

    	// GPS thread handle
    	TaskHandle_t xGPSThread = NULL;

Хотя инициализация слизана из STM32GENERIC она полностью соответствует той, которую предлагает CubeMX

Инициализация UART

void init()
{
      	// Reset pointers (just in case someone calls init() multiple times)
      	lastReadIndex = 0;
       	lastReceivedIndex = 0;

       	// Initialize GPS Thread handle
       	xGPSThread = xTaskGetCurrentTaskHandle();

       	// Enable clocking of corresponding periperhal
       	__HAL_RCC_GPIOA_CLK_ENABLE();
       	__HAL_RCC_USART1_CLK_ENABLE();

       	// Init pins in alternate function mode
       	GPIO_InitTypeDef GPIO_InitStruct;
       	GPIO_InitStruct.Pin = GPIO_PIN_9; //TX pin
    	GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
       	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
       	HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

       	GPIO_InitStruct.Pin = GPIO_PIN_10; //RX pin
       	GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
       	GPIO_InitStruct.Pull = GPIO_NOPULL;
       	HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

       	// Init
       	uartHandle.Instance = USART1;
       	uartHandle.Init.BaudRate = 9600;
       	uartHandle.Init.WordLength = UART_WORDLENGTH_8B;
       	uartHandle.Init.StopBits = UART_STOPBITS_1;
       	uartHandle.Init.Parity = UART_PARITY_NONE;
       	uartHandle.Init.Mode = UART_MODE_TX_RX;
       	uartHandle.Init.HwFlowCtl = UART_HWCONTROL_NONE;
       	uartHandle.Init.OverSampling = UART_OVERSAMPLING_16;
       	HAL_UART_Init(&uartHandle);

       	// We will be using UART interrupt to get data
       	HAL_NVIC_SetPriority(USART1_IRQn, 6, 0);
       	HAL_NVIC_EnableIRQ(USART1_IRQn);

       	// We will be waiting for a single char right received right to the buffer
       	HAL_UART_Receive_IT(&uartHandle, rxBuffer, 1);
}

Вообще-то пин TX можно было бы и не инициализировать, а uartHandle.Init.Mode установить в UART_MODE_RX – мы же только принимать собираемся. Впрочем, пускай будет — вдруг мне понадобится как-то настраивать GPS модуль и писать в него команды.

Дизайн этого класса мог бы выглядеть и получше, если бы не ограничения архитектуры HAL. Так, мы не можем просто выставить режим, мол, принимай все подряд, напрямую прицепиться на прерывание и выхватывать принятые байты прямо из приемного регистра. Нужно заранее рассказать HAL’у сколько и куда мы будем принимать байт – соответствующие обработчики сами запишут принятые байты в предоставленный буфер. Вот для этого в последней строке функции инициализации есть вызов HAL_UART_Receive_IT(). Поскольку длина строки заранее неизвестна, приходится принимать по одному байту.

Также нужно объявить аж 2 коллбека. Один — это обработчик прерывания, но его работа всего лишь вызвать обработчик из HAL. Вторая функция – это «отзвон» HAL’а, что байт уже принят и он уже в буфере.

Коллбеки UART

// Forward UART interrupt processing to HAL
extern "C" void USART1_IRQHandler(void)
{
    	HAL_UART_IRQHandler(gpsUart.getUartHandle());
}

// HAL calls this callback when it receives a char from UART. Forward it to the class
extern "C" void HAL_UART_RxCpltCallback(UART_HandleTypeDef *uartHandle)
{
    	gpsUart.charReceivedCB();
}

Метод charReceivedCB() готовит HAL к приему следующего байта. А еще именно он определяет, что строка уже закончилась и можно об этом сигнализировать основной программе. В качестве средства синхронизации можно было бы использовать семафор в режиме сигнала, но для таких простых целей рекомендуют использовать прямые нотификации.

Обработка принятого байта

// Char received, prepare for next one
inline void charReceivedCB()
{
      	char lastReceivedChar = rxBuffer[lastReceivedIndex % gpsBufferSize];

       	lastReceivedIndex++;
       	HAL_UART_Receive_IT(&uartHandle, rxBuffer + (lastReceivedIndex % gpsBufferSize), 1);

       	// If a EOL symbol received, notify GPS thread that line is avaialble to read
       	if(lastReceivedChar == 'n')
               	vTaskNotifyGiveFromISR(xGPSThread, NULL);
}

Ответной (ожидающей) функцией является waitForString(). Ее задача просто висеть на объекте синхронизации и ждать (или выходить с таймаутом)

Ждун конца строки

// Wait until whole line is received
bool waitForString()
{
       	return ulTaskNotifyTake(pdTRUE, 10);
}

Работает это так. Поток, который отвечает за GPS в обычном состоянии спит в функции waitForString(). Приходящие от GPS байтики обработчиком прерывания складываются в буфер. Если пришел символ n (конец строки), то прерывание будит основной поток, который начинает переливать байты из буфера в парсер. Ну а когда парсер закончит обрабатывать пакет сообщений он обновит данные в GPS модели.

Поток GPS

void vGPSTask(void *pvParameters)
{
    	// GPS initialization must be done within GPS thread as thread handle is stored
    	// and used later for synchronization purposes
    	gpsUart.init();

    	for (;;)
    	{
           	// Wait until whole string is received
           	if(!gpsUart.waitForString())
                   	continue;

           	// Read received string and parse GPS stream char by char
           	while(gpsUart.available())
           	{
                   	int c = gpsUart.readChar();
                   	//SerialUSB.write(c);
                   	gpsParser.handle(c);
           	}

           	if(gpsParser.available())
           	{
                   	GPSDataModel::instance().processNewGPSFix(gpsParser.read());
           	    	GPSDataModel::instance().processNewSatellitesData(gpsParser.satellites, gpsParser.sat_count);
           	}

           	vTaskDelay(10);
    	}
}

Я столкнулся с одним очень нетривиальным моментом, на котором залип на несколько дней. Вроде как код синхронизации взят из примеров, но он поначалу не работал – вешал всю систему. Я думал, что проблема в прямых нотификациях (функциях xTaskNotifyXXX), переделал на обычные семафоры, но приложение по прежнему вешалось.

Оказалось, нужно быть очень аккуратным с приоритетом прерываний. По умолчанию я всем прерываниям выставил нулевой (самый высший) приоритет. Но у FreeRTOS есть требование, чтобы приоритеты находились в заданном диапазоне. Прерываниям со слишком большим приоритетом нельзя вызывать функции FreeRTOS. Только прерывания с приоритетом configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY и ниже могут вызывать системные функции (неплохое объяснение тут в конце статьи и тут). Эта настройка по умолчанию задана в 5. Я поменял приоритет прерывания UART на 6 и все завелось.

Опять туда: I2C через DMA

Теперь можно заняться чем нибудь посложнее, например драйвером дисплея. Но тут нужно сделать экскурс в теорию шины I2C. Сама по себе эта шина не регламентирует протокол передачи данных по шине – можно либо писать байты, либо читать. Можно даже в одной транзакции сначала писать, потом читать (например записать адрес, а потом читать данные по этому адресу).

Тем не менее большинство устройств определяют протокол более высокого уровня примерно одинаково. устройство предоставляет пользователю набор регистров, каждый со своим адресом. При этом в протоколе общения первый байт (или несколько) в каждой транзакции определяет адрес ячейки (регистра) в которую дальше будем читать или писать. При этом возможен также многобайтный обмен в стиле «ща будем писать/читать много байт начиная с этого адреса». Последний вариант неплохо подходит для DMA.

К сожалению дисплей на базе контроллера SSD1306 предоставляет совсем другой протокол – командный. Первым байтом каждой транзакции идет признак «команда или данные». В случае команды вторым байтом идет код команды. В случае если команде нужны аргументы, то они передаются как отдельные команды следом за первой. Для инициализации дисплея нужно отправить порядка 30 команд, но их нельзя сложить в один массив и отправить одним блоком. Нужно их отправлять по одной.

А вот с отправкой массива пикселей (фрейм буфер) вполне можно воспользоваться услугами DMA. Это мы и попробуем.

Вот только библиотека Adafruit_SSD1306 написана весьма коряво и втиснуться туда малой кровью не получается. По всей видимости библиотеку сначала написали для общения с дисплеем по SPI. Потом кто-то дописал поддержку I2C, причем поддержка SPI осталась включенной. Потом кто-то начал дописывать всякие низкоуровневые оптимизации и прятать их за ifdef'ами. В итоге получилась лапша из кода поддержки разных интерфейсов. Так что прежде чем идти дальше нужно было это причесать.

Сначала я пробовал привести это в порядок обрамляя код для разных интерфейсов ифдефами. Но если я захочу писать код коммуникации с дисплеем, использовать DMA и синхронизацию через FreeRTOS, то у меня мало что получится. Точнее получится, но этот код нужно будет писать прямо в коде библиотеки. Поэтому я решил еще разок перетрусить библиотеку, сделать интерфейс и каждый драйвер вынести в отдельный класс. Код стал чище, и можно было бы безболезненно добавлять поддержку новых драйверов не меняя саму библиотеку.

Интерфейс драйвера дисплея

// Interface for hardware driver
// The Adafruit_SSD1306 does not work directly with the hardware
// All the communication requests are forwarded to the driver
class ISSD1306Driver
{
public:
    	virtual void begin() = 0;
    	virtual void sendCommand(uint8_t cmd) = 0;
    	virtual void sendData(uint8_t * data, size_t size) = 0;
};

Итак, поехали. Инициализацию I2C я уже показывал. Ничего там не поменялось. А вот с отправкой команды немного упростилось. Помните я рассказывал про разницу между регистровым и командным протоколом для устройств I2C? И хотя дисплей реализует командный протокол, его неплохо можно имитировать с помощью регистрового. Просто нужно представить, что у дисплея всего 2 регистра – 0x00 для команд и 0x40 для данных. И HAL даже предоставляет функцию для такого вида передачи

Отправка команды в дисплей

void DisplayDriver::sendCommand(uint8_t cmd)
{
    	HAL_I2C_Mem_Write(&handle, i2c_addr, 0x00, 1, &cmd, 1, 10);
}

С отправкой данных поначалу было не очень понятно. Исходный код отправлял данные небольшими пакетами по 16 байт

Странный код отправки данных

for (uint16_t i=0; i<size; i++)
{
       	// send a bunch of data in one xmission
       	Wire.beginTransmission(_i2caddr);
       	WIRE_WRITE(0x40);
       	for (uint8_t x=0; x<16; x++)
       	{
               	WIRE_WRITE(data[i]);
               	i++;
       	}
       	i--;
       	Wire.endTransmission();
}

Я пробовал поиграться с размером пакетов и отправлять бОльшими пакетами, но в лучшем случае я получал покореженный дисплей. Ну или все висло.

Покореженный дисплей

Arduino <-> STM32 HAL, или туда и обратно - 5

Причина оказалась тривиальной – переполнение буфера. Класс Wire из ардуины (во всяком случае STM32GENERIC) предоставляет собственный буфер всего на 32 байта. Но зачем нам вообще дополнительный буфер, если у класса Adafruit_SSD1306 уже есть один? Тем более с HAL отправка получается в одну строку

Правильная передача данных

void DisplayDriver::sendData(uint8_t * data, size_t size)
{
    	HAL_I2C_Mem_Write(&handle, i2c_addr, 0x40, 1, data, size, 10);
}

Итак, полдела сделано – написали драйвер для дисплея на чистом HAL. Но в таком варианте он все еще требователен к ресурсам – 12% проца для дисплея 128x32 и 23% для дисплея 128x64. Использование DMA тут аж просится.

Для начала инициализируем DMA. Мы хотим реализовать пересылку данных в I2C №1, а эта функция живет на шестом канале DMA. Инициализируем побайтовое копирование из памяти в периферию

Настройка DMA для I2C

	// DMA controller clock enable
	__HAL_RCC_DMA1_CLK_ENABLE();

	// Initialize DMA
	hdma_tx.Instance                 = DMA1_Channel6;
	hdma_tx.Init.Direction           = DMA_MEMORY_TO_PERIPH;
	hdma_tx.Init.PeriphInc           = DMA_PINC_DISABLE;
	hdma_tx.Init.MemInc              = DMA_MINC_ENABLE;
	hdma_tx.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;
	hdma_tx.Init.MemDataAlignment    = DMA_MDATAALIGN_BYTE;
	hdma_tx.Init.Mode                = DMA_NORMAL;
	hdma_tx.Init.Priority            = DMA_PRIORITY_LOW;
	HAL_DMA_Init(&hdma_tx);

	// Associate the initialized DMA handle to the the I2C handle
	__HAL_LINKDMA(&handle, hdmatx, hdma_tx);

	/* DMA interrupt init */
	/* DMA1_Channel6_IRQn interrupt configuration */
	HAL_NVIC_SetPriority(DMA1_Channel6_IRQn, 7, 0);
	HAL_NVIC_EnableIRQ(DMA1_Channel6_IRQn);

Прерывания — обязательная часть конструкции. Иначе функция HAL_I2C_Mem_Write_DMA() начнет I2C транзакцию, но никто ее не завершит. Опять имеем дело с громоздким дизайном HAL и необходимостью аж двух колбеков. Все точно так же как и с UART. Одна функция это обработчик прерывания — просто перенаправляем вызов в HAL. Вторая функция — сигнал о том, что данные уже отправились.

Обработчики прерываний DMA

extern "C" void DMA1_Channel6_IRQHandler(void)
{
 HAL_DMA_IRQHandler(displayDriver.getDMAHandle());
}

extern "C" void HAL_I2C_MemTxCpltCallback(I2C_HandleTypeDef *hi2c)
{
	displayDriver.transferCompletedCB();
}

Разумеется, мы не будем постоянно опрашивать I2C а не закончилась ли уже пересылка? Вместо этого нужно уснуть на объекте синхронизации и ждать пока пересылка закончится

Передача данных через DMA с синхронизацией

void DisplayDriver::sendData(uint8_t * data, size_t size)
{
	// Start data transfer
	HAL_I2C_Mem_Write_DMA(&handle, i2c_addr, 0x40, 1, data, size);

	// Wait until transfer is completed
	ulTaskNotifyTake(pdTRUE, 100);
}

void DisplayDriver::transferCompletedCB()
{
	// Resume display thread
	vTaskNotifyGiveFromISR(xDisplayThread, NULL);
}

Пересылка данных по прежнему занимает 24 мс — это практически чистое время пересылки 1 кб (размер дисплейного буфера) на скорости 400кГц. Только при этом бОльшую часть времени процессор просто спит (или занимается другими делами). Общая загрузка процессора упала с 23% всего лишь до 1.5-2%. Я думаю за этот показатель стОило бороться!

Опять туда: SPI через DMA

С подключением SD карты через SPI в каком то смысле было проще — к этому времени я начал прикручивать библиотеку sdfat, а там добрые люди уже выделили общение с картой в отдельный интерфейс драйвера. Правда с помощью дефайнов можно выбрать только одну из 4 готовых версий драйвера, но это можно было легко расточить и подставить свою реализацию.

Интерфейс драйвера SPI для работы с SD картой

// This is custom implementation of SPI Driver class. SdFat library is
// using this class to access SD card over SPI
//
// Main intention of this implementation is to drive data transfer
// over DMA and synchronize with FreeRTOS capabilities.

class SdFatSPIDriver : public SdSpiBaseDriver
{
	// SPI module
	SPI_HandleTypeDef spiHandle;

	// GPS thread handle
	TaskHandle_t xSDThread = NULL;

public:
	SdFatSPIDriver();

	virtual void activate();
	virtual void begin(uint8_t chipSelectPin);
	virtual void deactivate();
	virtual uint8_t receive();
	virtual uint8_t receive(uint8_t* buf, size_t n);
	virtual void send(uint8_t data);
	virtual void send(const uint8_t* buf, size_t n);
	virtual void select();
	virtual void setSpiSettings(SPISettings spiSettings);
	virtual void unselect();
};

Как и прежде начинаем с простого — с дубовой реализации без всяких DMA. Инициализация частично сгенерирована CubeMX’ом, а отчасти слизана с SPI реализации STM32GENERIC

Инициализация SPI

SdFatSPIDriver::SdFatSPIDriver()
{
}

//void SdFatSPIDriver::activate();
void SdFatSPIDriver::begin(uint8_t chipSelectPin)
{
	// Ignore passed CS pin - This driver works with predefined one
	(void)chipSelectPin;

	// Initialize GPS Thread handle
	xSDThread = xTaskGetCurrentTaskHandle();

	// Enable clocking of corresponding periperhal
	__HAL_RCC_GPIOA_CLK_ENABLE();
	__HAL_RCC_SPI1_CLK_ENABLE();

	// Init pins
	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.Pin = GPIO_PIN_5|GPIO_PIN_7;	//MOSI & SCK
	GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

	GPIO_InitStruct.Pin = GPIO_PIN_6;				//MISO
	GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
	GPIO_InitStruct.Pull = GPIO_NOPULL;
	HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

	GPIO_InitStruct.Pin = GPIO_PIN_4;				//CS
	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

	// Set CS pin High by default
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET);

	// Init SPI
	spiHandle.Instance = SPI1;
	spiHandle.Init.Mode = SPI_MODE_MASTER;
	spiHandle.Init.Direction = SPI_DIRECTION_2LINES;
	spiHandle.Init.DataSize = SPI_DATASIZE_8BIT;
	spiHandle.Init.CLKPolarity = SPI_POLARITY_LOW;
	spiHandle.Init.CLKPhase = SPI_PHASE_1EDGE;
	spiHandle.Init.NSS = SPI_NSS_SOFT;
	spiHandle.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_256;
	spiHandle.Init.FirstBit = SPI_FIRSTBIT_MSB;
	spiHandle.Init.TIMode = SPI_TIMODE_DISABLE;
	spiHandle.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE;
	spiHandle.Init.CRCPolynomial = 10;
	HAL_SPI_Init(&spiHandle);
	__HAL_SPI_ENABLE(&spiHandle);
}

Дизайн интерфейса заточен под ардуино с нумерованием пинов одним числом. В моем же случае задавать пин CS через параметры не было смысла — у меня этот сигнал жестко завязан на пин A4, но нужно было соблюдать интерфейс.

По дизайну библиотеки SdFat скорость SPI порта настраивается перед каждой транзакцией. Т.е. теоретически можно начинать общение с картой на малой скорости, а потом ее повышать. Но я на это забил и настроил скорость один раз в методе begin(). Так что методы activate/deactivate у меня получились пустые. Как и setSpiSettings()

Тривиальная обработчики транзакций

void SdFatSPIDriver::activate()
{
	// No special activation needed
}

void SdFatSPIDriver::deactivate()
{
	// No special deactivation needed
}

void SdFatSPIDriver::setSpiSettings(const SPISettings & spiSettings)
{
	// Ignore settings - we are using same settings for all transfer
}

Методы управления сигналом CS вполне тривиальны

Управление сигналом CS

void SdFatSPIDriver::select()
{
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET);
}

void SdFatSPIDriver::unselect()
{
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET);
}

Подбираемся к самому интересному — чтению и записи. Первая самая дубовая реализация без DMA

Передача данных без DMA

uint8_t SdFatSPIDriver::receive()
{
	uint8_t buf;
	uint8_t dummy = 0xff;
	HAL_SPI_TransmitReceive(&spiHandle, &dummy, &buf, 1, 10);

	return buf;
}

uint8_t SdFatSPIDriver::receive(uint8_t* buf, size_t n)
{
	// TODO: Receive via DMA here
	memset(buf, 0xff, n);
	HAL_SPI_Receive(&spiHandle, buf, n, 10);
	return 0;
}

void SdFatSPIDriver::send(uint8_t data)
{
	HAL_SPI_Transmit(&spiHandle, &data, 1, 10);
}

void SdFatSPIDriver::send(const uint8_t* buf, size_t n)
{
	// TODO: Transmit over DMA here
	HAL_SPI_Transmit(&spiHandle, (uint8_t*)buf, n, 10);
}

В интерфейсе SPI прием и передача данных происходит одновременно. Чтобы принять что нибудь нужно что нибудь при этом отправлять. Обычно HAL это делает за нас — мы просто вызываем функцию HAL_SPI_Receive() а она организует и отправку и прием. Но на самом деле эта функция отправляет мусор, который был в приемном буфере.

Чтобы продать что нибудь ненужное нужно сначала купить что нибудь ненужное (С) Простоквашино

Но есть нюанс. SD карточки весьма капризны. Они не любят, когда им подсовывают что попало во время того, как карта отправляет данные. Поэтому пришлось использовать функцию HAL_SPI_TransmitReceive() и насильно отправлять 0xff’ы во время приема данных.

Займемся измерениями. Пускай один поток будет в цикле записывать на карту 1кб данных.

Тестовый код по отправке потока данных в SD карту

	uint8_t sd_buf[512];

	uint16_t i=0;
	uint32_t prev = HAL_GetTick();
	while(true)
	{
		bulkFile.write(sd_buf, 512);
		bulkFile.write(sd_buf, 512);

		i++;

		uint32_t cur = HAL_GetTick();
		if(cur-prev >= 1000)
		{
			prev = cur;
			usbDebugWrite("Saved %d kbn", i);
			i = 0;
		}
	}

При таком подходе за секунду успевает записать порядка 15-16кб. Негусто. Но оказалось, что я поставил прескейлер аж на 256. Т.е. тактирование SPI выставлено намного меньше возможной пропускной способности. Экспериментальным путем я выяснил, что частоту выше чем 9МГц (прескейлер установлен в значение 8) ставить бессмысленно — скорость записи выше 100-110 кб/с достичь не получается (на другой флешке, кстати почему-то только 50-60кб/с получалось записывать, а на третьей вообще только 40кб/с). Видимо все упирается в таймауты самой флешки.

В принципе этого уже более чем достаточно, но мы же собрались прокачивать данные через DMA. Действуем по уже привычной схеме. Первым делом инициализация. Прием и передача по SPI у нас живут на втором и третьем каналах DMA соответственно.

Инициализация DMA

	// DMA controller clock enable
	__HAL_RCC_DMA1_CLK_ENABLE();

	// Rx DMA channel
	dmaHandleRx.Instance = DMA1_Channel2;
	dmaHandleRx.Init.Direction = DMA_PERIPH_TO_MEMORY;
	dmaHandleRx.Init.PeriphInc = DMA_PINC_DISABLE;
	dmaHandleRx.Init.MemInc = DMA_MINC_ENABLE;
	dmaHandleRx.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;
	dmaHandleRx.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;
	dmaHandleRx.Init.Mode = DMA_NORMAL;
	dmaHandleRx.Init.Priority = DMA_PRIORITY_LOW;
	HAL_DMA_Init(&dmaHandleRx);
	__HAL_LINKDMA(&spiHandle, hdmarx, dmaHandleRx);

	// Tx DMA channel
	dmaHandleTx.Instance = DMA1_Channel3;
	dmaHandleTx.Init.Direction = DMA_MEMORY_TO_PERIPH;
	dmaHandleTx.Init.PeriphInc = DMA_PINC_DISABLE;
	dmaHandleTx.Init.MemInc = DMA_MINC_ENABLE;
	dmaHandleTx.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;
	dmaHandleTx.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;
	dmaHandleTx.Init.Mode = DMA_NORMAL;
	dmaHandleTx.Init.Priority = DMA_PRIORITY_LOW;
	HAL_DMA_Init(&dmaHandleTx);
	__HAL_LINKDMA(&spiHandle, hdmatx, dmaHandleTx);

Не забываем включить прерывания. У меня они будут идти с 8 приоритетом — чуть ниже чем у UART и I2C

Настройка прерываний DMA

	// Setup DMA interrupts
	HAL_NVIC_SetPriority(DMA1_Channel2_IRQn, 8, 0);
	HAL_NVIC_EnableIRQ(DMA1_Channel2_IRQn);
	HAL_NVIC_SetPriority(DMA1_Channel3_IRQn, 8, 0);
	HAL_NVIC_EnableIRQ(DMA1_Channel3_IRQn);

Я решил, что накладные расходы на запуск DMA и синхронизацию для коротких передач могут превысить выигрыш, потому для небольших пакетов (до 16 байт) я оставил старый вариант. Пакеты длиннее 16 байт пересылаются через DMA. Способ синхронизации точно такой же как и в предыдущем разделе.

Пересылка данных через DMA

const size_t DMA_TRESHOLD = 16;

uint8_t SdFatSPIDriver::receive(uint8_t* buf, size_t n)
{
	memset(buf, 0xff, n);

	// Not using DMA for short transfers
	if(n <= DMA_TRESHOLD)
	{
		return HAL_SPI_TransmitReceive(&spiHandle, buf, buf, n, 10);
	}

	// Start data transfer
	HAL_SPI_TrsnsmitReceive_DMA(&spiHandle, buf, buf, n);

	// Wait until transfer is completed
	ulTaskNotifyTake(pdTRUE, 100);

	return 0; // Ok status
}

void SdFatSPIDriver::send(const uint8_t* buf, size_t n)
{
	// Not using DMA for short transfers
	if(n <= DMA_TRESHOLD)
	{
		HAL_SPI_Transmit(&spiHandle, buf, n, 10);
		return;
	}

	// Start data transfer
	HAL_SPI_Transmit_DMA(&spiHandle, (uint8_t*)buf, n);

	// Wait until transfer is completed
	ulTaskNotifyTake(pdTRUE, 100);
}

void SdFatSPIDriver::dmaTransferCompletedCB()
{
	// Resume SD thread
	vTaskNotifyGiveFromISR(xSDThread, NULL);
}

Конечно же без прерываний никак. Тут все также как и в случае I2C

Прерывания DMA

extern SdFatSPIDriver spiDriver;

extern "C" void DMA1_Channel2_IRQHandler(void)
{
	HAL_DMA_IRQHandler(spiDriver.getHandle().hdmarx);
}

extern "C" void DMA1_Channel3_IRQHandler(void)
{
	HAL_DMA_IRQHandler(spiDriver.getHandle().hdmatx);
}

extern "C" void HAL_SPI_TxCpltCallback(SPI_HandleTypeDef *hspi)
{
	spiDriver.dmaTransferCompletedCB();
}

extern "C" void HAL_SPI_RxCpltCallback(SPI_HandleTypeDef *hspi)
{
	spiDriver.dmaTransferCompletedCB();
}

Запускаем, проверяем. Дабы не мучать флешку я решил отлаживать на чтении большого файла, а не на записи. Тут я обнаружил очень интересный момент: скорость чтения в не-DMA версии была порядка 250-260 кб/с, тогда как с DMA всего 5!!! Более того, потребление процессора без использования DMA было 3%, а с DMA — 75-80%!!! Т.е. результат прямо противоположный ожидаемому.

Оффтоп про 3%

Тут у меня был смешной глюк с измерением загрузки процессора — иногда функция говорила что процессор загружен всего на 3%, хотя проц должен был молотить без остановки. На самом деле загрузка была 100% и моя функция измерения вообще не вызывалась — у нее самый низкий приоритет и на нее просто не хватало времени. Поэтому я получал последнее запомненное значение перед началом экзекуции. В нормальных условиях функция работает более корректно.

Обложив логгированием код драйвера чуть ли не через строку я обнаружил проблему: я использовал не ту коллбек функцию. Изначально у меня в коде использовался HAL_SPI_Receive_DMA() и вместе с ним в паре использовался коллбек HAL_SPI_RxCpltCallback. Эта конструкция не работала из-за нюанса с одновременной отсылкой 0xff. Когда я поменял HAL_SPI_Receive_DMA() на HAL_SPI_TransmitReceive_DMA() нужно было заодно менять и коллбек на HAL_SPI_TxRxCpltCallback(). Т.е. по факту чтение проходило, но из-за отсутствия коллбеков скорость регулировалась таймаутом в 100мс.

Починив коллбек все встало на свои места. Загрузка процессора упала до 2.5% (теперь уже честных), а скорость даже подскочила аж до 500кб/с. Правда прескейлер пришлось поставить на 4 — с прескейлером на 2 сыпались ассерты в библиотеке SdFat. Похоже это предел скорости моей карточки.

К сожалению к скорости записи это отношение не имеет. Скорость записи по прежнему была около 50-60кб/с, а загрузка процессора колебалась в диапазоне 60-70%. Но проковырявшись целый вечер, и сделав замеры в разных местах я выяснил, что собственно функция send() моего драйвера (которая записывает один сектор 512 байт) отрабатывает всего за 1-2мс включая ожидание и синхронизацию. Иногда, правда, выстреливает таймаут какой нибудь и запись длится 5-7мс. Но проблема на самом деле не в драйвере а в логике работы с файловой системой FAT.

Поднимаясь на уровень файлов, разделов и кластеров задача записи 512 в файл не такая уж и тривиальная. Нужно прочитать таблицу FAT, найти в ней место для записываемого сектора, записать сам сектор, обновить записи в таблице FAT, записать и эти сектора на диск, обновить записи в таблице файлов и директорий, и еще кучу всего другого. В общем один вызов FatFile::write() мог занимать до 15-20мс, причем здоровенный кусок этого времени занимает собственно работа процессора по обработке записей в файловой системе.

Как я уже отметил, загрузка процессора при записи составляет 60-70%. Но это число также зависит и от типа файловой системы (Fat16 или Fat32), размера, а соответственно и количества этих кластеров на разделе, скорости самой флешки, забитости и фрагментированности носителя, использовании длинных имен файлов и многого другого. Так что прошу относится к этим замерам как к неким относительным цифрам.

Опять туда: USB с двойной буферизацией

С этим компонентом вышло интересно. В оригинальной реализации USB Serial от STM32GENERIC было некоторое количество недочетов и я его взялся переписывать под себя. Но пока я изучал как работает USB CDC, читал исходники и штудировал документацию, ребята из STM32GENERIC значительно улучшили свою реализацию. Но обо всем по порядку.

Итак, оригинальная реализация меня не устраивала по следующим причинам:

  • Отправка сообщений происходит синхронно. Т.е. банальное побайтное переливание данных из GPS UART в USB ждет отправки каждого отдельного байта. Из-за этого загрузка процессора может доходить до 30-50%, что разумеется очень много (скорость UART’а всего то 9600)
  • Отсутствует всякая синхронизация. При печати сообщений из нескольких потоков на выходе получается лапша из сообщений, которые частично затирают друг друга
  • Переизбыток буферов приема и отправки. Пара буферов объявлены в USB Middleware, но по факту не используются. Еще пара буферов объявлена в классе SerialUSB, но поскольку я использую только вывод, то приемный буфер только зря занимает память.
  • Наконец, меня просто раздражает интерфейс класса Print. Если я, например, хочу вывести строку “текущая скорость XXX км/ч”, то мне нужно сделать аж 3 вызова — для первой части строки, для числа и для остатка строки. Лично мне ближе по духу классический printf. Плюсовые потоки тоже ничего, но нужно смотреть какой именно код генерируется компилятором.

Пока начнем с простого — синхронная отправка сообщений, без синхронизации и форматирования. По факту код я честно слямзил из STM32GENERIC.

Реализация `в лоб`

extern USBD_HandleTypeDef hUsbDeviceFS;

void usbDebugWrite(uint8_t c)
{
	usbDebugWrite(&c, 1);
}

void usbDebugWrite(const char * str)
{
	usbDebugWrite((const uint8_t *)str, strlen(str));
}

void usbDebugWrite(const uint8_t *buffer, size_t size)
{
	// Ignore sending the message if USB is not connected
	if(hUsbDeviceFS.dev_state != USBD_STATE_CONFIGURED)
		return;

	// Transmit the message but no longer than timeout
	uint32_t timeout = HAL_GetTick() + 5;
	while(HAL_GetTick() < timeout)
	{
		if(CDC_Transmit_FS((uint8_t*)buffer, size) == USBD_OK)
		{
			return;
		}
	}
}

Формально это не синхронный код, т.к. он не ждет отправки данных. Но эта функция ждет пока предыдущие данные будут отправлены. Т.е. первый вызов отправит данные в порт и выйдет, зато второй вызов будет ждать пока данные, отправленные в первый заход, реально отправятся. В случае таймаута данные теряются. Также ничего не происходит если вообще нет USB соединения.

Разумеется это только заготовка, т.к. эта реализация не решает обозначенных проблем. Что же нужно, чтобы этот код стал асинхронными и неблокирующим? Ну как минимум буфер. Только вот когда этот буфер передавать?

Я думаю тут стОит сделать небольшой экскурс в принципы работы USB. Дело в том, что передачу в USB протоколе может инициировать только хост. Если устройству нужно передать данные в сторону хоста, данные подготавливаются в специальном PMA (Packet Memory Area) буфере и устройство ожидает пока хост заберет эти данные. Подготовкой PMA буфера занимается функция CDC_Transmit_FS(). Буфер этот живет внутри USB периферии, а не в пользовательском коде.

Честно хотел тут нарисовать красивую картинку, но так и не придумал как это лучше отобразить

Но было бы классно реализовать следующую схему. Клиентский код по мере необходимости записывает данные в некий накопительный (пользовательский) буфер. Время от времени приходит хост и забирает все что накопилось в буфере к этому моменту. Это очень похоже на то, что я описал в предыдущем абзаце, но есть один ключевой нюанс: данные находятся в пользовательском буфере, а не в PMA. Т.е. я бы хотел вообще обойтись без вызова CDC_Transmit_FS(), который переливает данные из пользовательского буфера в PMA, а вместо этого ловить коллбек “тут хост пришел, данные спрашивает”.

К сожалению в текущем дизайне USB CDC Middleware такой подход невозможен. Точнее может быть и возможен, но нужно вклиниваться в реализацию драйвера CDC. Я еще недостаточно искушен в протоколах USB, что-бы так делать. К тому же я не уверен, что временнЫх лимитов USB хватит на такую операцию.

Благо в этот момент я обратил внимание, что STM32GENERIC такую штуку уже объехали. Вот код, который я у них творчески переработал.

USB Serial с двойной буферизацией

#define USB_SERIAL_BUFFER_SIZE 256

uint8_t usbTxBuffer[USB_SERIAL_BUFFER_SIZE];
volatile uint16_t usbTxHead = 0;
volatile uint16_t usbTxTail = 0;
volatile uint16_t usbTransmitting = 0;

uint16_t transmitContiguousBuffer()
{
	uint16_t count = 0;

	// Transmit the contiguous data up to the end of the buffer
	if (usbTxHead > usbTxTail)
	{
		count = usbTxHead - usbTxTail;
	}
	else
	{
		count = sizeof(usbTxBuffer) - usbTxTail;
	}

	CDC_Transmit_FS(&usbTxBuffer[usbTxTail], count);

	return count;
}

void usbDebugWriteInternal(const char *buffer, size_t size, bool reverse = false)
{
	// Ignore sending the message if USB is not connected
	if(hUsbDeviceFS.dev_state != USBD_STATE_CONFIGURED)
		return;

	// Transmit the message but no longer than timeout
	uint32_t timeout = HAL_GetTick() + 5;

	// Protect this function from multiple entrance
	MutexLocker locker(usbMutex);

	// Copy data to the buffer
	for(size_t i=0; i < size; i++)
	{
		if(reverse)
			--buffer;

		usbTxBuffer[usbTxHead] = *buffer;
		usbTxHead = (usbTxHead + 1) % sizeof(usbTxBuffer);

		if(!reverse)
			buffer++;

		// Wait until there is a room in the buffer, or drop on timeout
		while(usbTxHead == usbTxTail && HAL_GetTick() < timeout);
		if (usbTxHead == usbTxTail) break;
	}

	// If there is no transmittion happening
	if (usbTransmitting == 0)
	{
		usbTransmitting = transmitContiguousBuffer();
	}
}

extern "C" void USBSerialTransferCompletedCB()
{
	usbTxTail = (usbTxTail + usbTransmitting) % sizeof(usbTxBuffer);

	if (usbTxHead != usbTxTail)
	{
		usbTransmitting = transmitContiguousBuffer();
	}
	else
	{
		usbTransmitting = 0;
	}
}

Идея этого кода в следующем. Хоть и не удалось словить нотификацию “хост пришел, данных хочет”, оказалось можно организовать коллбек “я данные хосту отправил, можешь следующие наливать”. Получается такой себе двойной буфер — пока устройство ожидает отправки данных из внутреннего PMA буфера, пользовательский код может дописывать байтики в накопительный буфер. Когда отправка данных завершилась накопительный буфер переливается в PMA. Осталось только организовать этот самый коллбек. Для этого нужно чуток подпилить функцию USBD_CDC_DataIn()

Подпиленный USB Middleware

static uint8_t  USBD_CDC_DataIn (USBD_HandleTypeDef *pdev, uint8_t epnum)
{
  USBD_CDC_HandleTypeDef   *hcdc = (USBD_CDC_HandleTypeDef*) pdev->pClassData;

  if(pdev->pClassData != NULL)
  {
    hcdc->TxState = 0;
    USBSerialTransferCompletedCB();

    return USBD_OK;
  }
  else
  {
    return USBD_FAIL;
  }
}

Кстати говоря функция usbDebugWrite защищена мутексом и должна правильно работать из нескольких потоков. Функцию USBSerialTransferCompletedCB() защищать не стал — она вызывается из прерывания и оперирует volatile переменными. Откровенно говоря, где-то бага тут таки гуляет, очень изредка глотаются символы. Но мне для дебага это не критично. В “продакшен” коде это вызываться не будет.

Опять туда: printf

Пока эта штука умеет оперировать только константными строками. Пора докрутить аналог printf(). Настоящую функцию printf() я использовать не хочу — она тянет за собой лишнего кода килобайт на 12 и “кучу” (heap), которой у меня нет. Я таки нашел свой debug logger, который я когда-то писал для AVR. Моя реализация умеет печатать строки а также числа в десятичном и шестнадцатеричном формате. После некоторого допиливания и тестирования получилось как то так:

Упрощенная реализация printf

// sprintf implementation takes more than 10kb and adding heap to the project. I think this is
// too much for the functionality I need
//
// Below is a homebrew printf-like dumping function which accepts:
// - %d for digits
// - %x for numbers as HEX
// - %s for strings
// - %% for percent symbol
//
// Implementation supports also value width as well as zero padding

// Print the number to the buffer (in reverse order)
// Returns number of printed symbols
size_t PrintNum(unsigned int value, uint8_t radix, char * buf, uint8_t width, char padSymbol)
{
	//TODO check negative here

	size_t len = 0;

	// Print the number
	do
	{
		char digit = value % radix;
		*(buf++) = digit < 10 ? '0' + digit : 'A' - 10 + digit;
		value /= radix;
		len++;
	}
	while (value > 0);

	// Add zero padding
	while(len < width)
	{
		*(buf++) = padSymbol;
		len++;
	}

	return len;
}

void usbDebugWrite(const char * fmt, ...)
{
	va_list v;
	va_start(v, fmt);

	const char * chunkStart = fmt;
	size_t chunkSize = 0;

	char ch;
	do
	{
		// Get the next byte
		ch = *(fmt++);

		// Just copy the regular characters
		if(ch != '%')
		{
			chunkSize++;
			continue;
		}

		// We hit a special symbol. Dump string that we processed so far
		if(chunkSize)
			usbDebugWriteInternal(chunkStart, chunkSize);

		// Process special symbols

		// Check if zero padding requested
		char padSymbol = ' ';
		ch = *(fmt++);
		if(ch == '0')
		{
			padSymbol = '0';
			ch = *(fmt++);
		}

		// Check if width specified
		uint8_t width = 0;
		if(ch > '0' && ch <= '9')
		{
			width = ch - '0';
			ch = *(fmt++);
		}

		// check the format
		switch(ch)
		{
			case 'd':
			case 'u':
			{
				char buf[12];
				size_t len = PrintNum(va_arg(v, int), 10, buf, width, padSymbol);
				usbDebugWriteInternal(buf + len, len, true);
				break;
			}
			case 'x':
			case 'X':
			{
				char buf[9];
				size_t len = PrintNum(va_arg(v, int), 16, buf, width, padSymbol);
				usbDebugWriteInternal(buf + len, len, true);
				break;
			}
			case 's':
			{
				char * str = va_arg(v, char*);
				usbDebugWriteInternal(str, strlen(str));
				break;
			}
			case '%':
			{
				usbDebugWriteInternal(fmt-1, 1);
				break;
			}
			default:
				// Otherwise store it like a regular symbol as a part of next chunk
				fmt--;
				break;
		}

		chunkStart = fmt;
		chunkSize=0;
	}
	while(ch != 0);

	if(chunkSize)
		usbDebugWriteInternal(chunkStart, chunkSize - 1); // Not including terminating NULL

	va_end(v);
}

Моя реализация значительно проще библиотечной, но умеет все что мне нужно — печатать строки, десятичные и шестнадцатеричные числа с форматированием (ширина поля, добивание числа нулями слева). Пока еще оно не умеет печатать отрицательные числа и числа с плавающей запятой, но это несложно добавить. Позже я, возможно, сделаю возможность записывать результат в строковый буфер (как sprintf), а не только в USB.

Производительность данного кода около 150-200 кб/с вместе с передачей через USB и зависит от количества (длины) сообщений, сложности строки формата, а также от размера буфера. Такой скорости вполне достаточно для отправки пару тысяч небольших сообщений в секунду. Самое главное, что вызовы не блокирующие.

Еще тудее: Low Level HAL

В принципе, на этом можно было бы и закончить, но я обратил внимание, что дядьки из STM32GENERIC буквально на днях влили новый HAL. Интересно в нем то, что появилось много файликов в названием stm32f1xx_ll_XXXX.h. В них обнаружилась альтернативная и более низкоуровневая реализация HAL. Т.е. обычный HAL предоставляет достаточно высокоуровневый интерфейс в стиле “возьми вот этот массив и передай мне его вот по этому интерфейсу. О завершении доложи прерыванием”. Напротив, файлики с буквами LL в названии предоставляют более низкоуровневый интерфейс вроде “установи вот эти флаги такого-то регистра”.

Мистика нашего городка

Увидев новые файлы в репозитории STM32GENERIC я захотел скачать полный комплект с сайта ST. Но гуглеж приводил меня только к HAL (STM32 Cube F1) версии 1.4, которая не содержит этих новых файлов. Графический конфигуратор STM32CubeMX также предлагал эту версию. Я поинтересовался у разработчиков STM32GENERIC где они взяли новую версию. К моему удивлению я получил ссылку на ту же самую страницу, только теперь там предлагалось скачать версию 1.6. Гугл тоже вдруг стал “находить” новую версию, а также обновленный CubeMX. Мистика да и только!

Зачем это надо? В большинстве случаев высокоуровневый интерфейс действительно неплохо решает задачу. HAL (Hardware Abstraction Layer) полностью оправдывает свое название — абстрагирует код от регистров процессора и железа. Но в некоторых случаях HAL ограничивает полет фантазии программиста, тогда как используя более низкоуровневые абстракции можно было бы реализовать задачу более эффективно. В моем случае это GPIO и UART.

Попробуем пощупать новые интерфейсы. Начнем с лампочек. К сожалению примеров в интернете пока маловато. Будем пробовать разобраться в коде комментариях к функциям, благо с этим все впорядке.

Судя по всему эти низкоуровневые штуки также можно поделить на 2 части:

  • чуть более высокоуровневые функции в стиле обычного HAL — вот тебе структура инициализации, проинициализируй мне, пожалуйста, периферию.
  • Чуть более низкоуровневые сеттеры и геттеры отдельных флагов или регистров. По большей части функции этой группы inline и header-only

По умолчанию первые отключены дефайном USE_FULL_LL_DRIVER. Ну отключены и черт с ними. Будем пользоваться вторыми. После небольшого шаманства я получил вот такой драйвер светодиода

Моргулька на LL HAL

// Class to encapsulate working with onboard LED(s)
//
// Note: this class initializes corresponding pins in the constructor.
//       May not be working properly if objects of this class are created as global variables
class LEDDriver
{
	const uint32_t pin = LL_GPIO_PIN_13;
public:
	LEDDriver()
	{
		//enable clock to the GPIOC peripheral
		__HAL_RCC_GPIOC_IS_CLK_ENABLED();

		// Init PC 13 as output
		LL_GPIO_SetPinMode(GPIOC, pin, LL_GPIO_MODE_OUTPUT);
		LL_GPIO_SetPinOutputType(GPIOC, pin, LL_GPIO_OUTPUT_PUSHPULL);
		LL_GPIO_SetPinSpeed(GPIOC, pin, LL_GPIO_SPEED_FREQ_LOW);
	}

	void turnOn()
	{
		LL_GPIO_ResetOutputPin(GPIOC, pin);
	}

	void turnOff()
	{
		LL_GPIO_SetOutputPin(GPIOC, pin);
	}

	void toggle()
	{
		LL_GPIO_TogglePin(GPIOC, pin);
	}
};

void vLEDThread(void *pvParameters)
{
	LEDDriver led;

	// Just blink once in 2 seconds
	for (;;)
	{
		vTaskDelay(2000);
		led.turnOn();
		vTaskDelay(100);
		led.turnOff();
	}
}

Все очень просто! Приятно то, что тут действительно работа с регистрами и флагами напрямую идет. Нет оверхеда на модуль HAL GPIO, который сам по себе компилируется аж в 450 байт, и управления пинами от STM32GENERIC, который тянет еще на 670 байт. Тут вообще весь класс со всеми вызовами заинлайнился в функцию vLEDThread размером всего то 48 байт!

Управление тактированием через LL HAL я ниасилил. Но это не критично, т.к. вызов __HAL_RCC_GPIOC_IS_CLK_ENABLED() из обычного HAL на самом деле макрос, который всего лишь устанавливает парочку флагов в определенных регистрах.

С кнопочками все также просто

Кнопочки через LL HAL

// Pins assignment
const uint32_t SEL_BUTTON_PIN = LL_GPIO_PIN_14;
const uint32_t OK_BUTTON_PIN = LL_GPIO_PIN_15;

// Initialize buttons related stuff
void initButtons()
{
	//enable clock to the GPIOC peripheral
	__HAL_RCC_GPIOC_IS_CLK_ENABLED();

	// Set up button pins
	LL_GPIO_SetPinMode(GPIOC, SEL_BUTTON_PIN, LL_GPIO_MODE_INPUT);
	LL_GPIO_SetPinPull(GPIOC, SEL_BUTTON_PIN, LL_GPIO_PULL_DOWN);
	LL_GPIO_SetPinMode(GPIOC, OK_BUTTON_PIN, LL_GPIO_MODE_INPUT);
	LL_GPIO_SetPinPull(GPIOC, OK_BUTTON_PIN, LL_GPIO_PULL_DOWN);
}

// Reading button state (perform debounce first)
inline bool getButtonState(uint32_t pin)
{
	if(LL_GPIO_IsInputPinSet(GPIOC, pin))
	{
		// dobouncing
		vTaskDelay(DEBOUNCE_DURATION);
		if(LL_GPIO_IsInputPinSet(GPIOC, pin))
			return true;
	}

	return false;
}

C UART все будет поинтереснее. Напомню проблему. При использовании HAL прием нужно было “перезаряжать” после каждого принятого байта. Режим “принимай все подряд” в HAL не предусмотрен. А с LL HAL у нас все должно получится.

Настройка пинов заставила не только призадуматься, но и заглянуть в Reference Manual

Настройка пинов UART

		// Init pins in alternate function mode
		LL_GPIO_SetPinMode(GPIOA, LL_GPIO_PIN_9, LL_GPIO_MODE_ALTERNATE); //TX pin
		LL_GPIO_SetPinSpeed(GPIOA, LL_GPIO_PIN_9, LL_GPIO_SPEED_FREQ_HIGH);
		LL_GPIO_SetPinOutputType(GPIOA, LL_GPIO_PIN_9, LL_GPIO_OUTPUT_PUSHPULL);

		LL_GPIO_SetPinMode(GPIOA, LL_GPIO_PIN_10, LL_GPIO_MODE_INPUT); //RX pin

Переделываем инициализацию UART’а на новые интерфейсы

Инициализация UART

		// Prepare for initialization
		LL_USART_Disable(USART1);

		// Init
		LL_USART_SetBaudRate(USART1, HAL_RCC_GetPCLK2Freq(),
9600);
		LL_USART_SetDataWidth(USART1, LL_USART_DATAWIDTH_8B);
		LL_USART_SetStopBitsLength(USART1, LL_USART_STOPBITS_1);
		LL_USART_SetParity(USART1, LL_USART_PARITY_NONE);
		LL_USART_SetTransferDirection(USART1, LL_USART_DIRECTION_TX_RX);
		LL_USART_SetHWFlowCtrl(USART1, LL_USART_HWCONTROL_NONE);

		// We will be using UART interrupt to get data
		HAL_NVIC_SetPriority(USART1_IRQn, 6, 0);
		HAL_NVIC_EnableIRQ(USART1_IRQn);

		// Enable UART interrupt on byte reception
		LL_USART_EnableIT_RXNE(USART1);


		// Finally enable the peripheral
		LL_USART_Enable(USART1);

Теперь прерывание. В прошлом варианте у нас было целых 2 функции — одна обрабатывала прерывание, а вторая являлась коллбеком (из того же прерывания) о принятом байте. В новом варианте мы настроили прерывание только на прием байта, так что принятый байт мы получим сразу.

Прерывание UART

// Store received byte
inline void charReceivedCB(uint8_t c)
{
	rxBuffer[lastReceivedIndex % gpsBufferSize] = c;
	lastReceivedIndex++;

	// If a EOL symbol received, notify GPS thread that line is available to read
	if(c == 'n')
		vTaskNotifyGiveFromISR(xGPSThread, NULL);
}

extern "C" void USART1_IRQHandler(void)
{
	uint8_t byte = LL_USART_ReceiveData8(USART1);
	gpsUart.charReceivedCB(byte);
}

Размер кода драйвера уменьшился с 1242 до 436 байт, а потребление ОЗУ с 200 до 136 (из них 128 это буфер). По моему неплохо. Жаль только, что это не самая прожорливая часть. Можно было бы еще что нибудь немного подпилить, но на данный момент за потреблением ресурсов я особо не гонюсь — у меня их еще есть. Да и высокоуровневый интерфейс HAL в случае остальной периферии работает весьма неплохо.

Оглядываясь назад

Хотя на старте этой фазы проекта я был настроен скептически на счет HAL, но мне все же удалось переписать всю работу с периферией: GPIO, UART, I2C, SPI и USB. Я глубоко продвинулся в понимании работы этих модулей и попытался передать знание в этой статье. Но это совсем не перевод Reference Manual. Напротив, я работал в контексте настоящего проекта и показал как можно писать драйвера периферии на чистом HAL.

В статье получилась более-менее линейная история. Но на самом деле у меня расплодилось некоторое количество бранчей в которых я одновременно пилил в прямо противоположных направлениях. Утром я мог упереться в проблемы с производительностью какой нибудь ардуино библиотеки и твердо решить все переписывать на HAL, а к вечеру обнаружить, что кто-то уже запилил поддержку DMA в STM32GENERIC и у меня возникало желание бежать назад. Или, например, пару дней бодаться с ардуино интерфейсами пытаясь понять как же удобнее передавать данные по I2C, тогда как на HAL это делается в 2 строки.

В целом я достиг чего хотел. Основная работа с периферией находится под моим контролем и написана на HAL. Ардуино же выполняет только роль адаптера для некоторых библиотек. Правда, еще пооставались хвосты. Нужно таки собраться с духом и удалить из своего репозитория STM32GENERIC, оставив только пару действительно нужных классов. Но к этой статье такая уборка уже относится не будет.

Что касается арудино и ее клонов. Мне по прежнему нравится этот фреймворк. С ним можно побырику напрототипировать что нибудь не особо утруждая себя чтением мануалов и даташитов. С ардуино, в принципе, можно делать даже конечные устройства, если нет особых требований по быстродействию, потреблению или памяти. В моем случае эти параметры весьма важны, поэтому мне пришлось переехать на HAL.

Начинал я работу на stm32duino. Этот клон действительно заслуживает внимания, если хочется иметь «ардуино» на STM32 и чтобы все работало из коробки. К тому же там внимательно следят за потреблением ОЗУ и флеша. Напротив STM32GENERIC сам по себе толще и базируется на монстрообразном HAL. Зато этот фреймворк активно развивается и гляди еще допилят. В целом могу рекомендовать оба фреймворка с небольшим предпочтением STM32GENERIC ибо HAL и более динамичное развитие в данный момент. К тому же для HAL в интернете полно примеров и всегда можно что нибудь подтюнить под себя.

К самому HAL я по прежнему отношусь с некоторой долей отвращения. Библиотека слишком громоздкая и некрасивая. Я делаю скидку на то, что библиотека сишная, что обуславливает использование длиннючих имен функций и констант. Но все равно это не та библиотека, работа с которой приносит удовольствие. Скорее это вынужденная мера.

Ладно интерфейс — внутренности тоже заставляют задуматься. Огромные функции с функционалом на все случаи жизни влекут за собой бесполезную трату ресурсов. Причем если с лишним кодом во флеше можно побороться с помощью link time optimization, то огромное потребление ОЗУ лечится разве что переписыванием на LL HAL.

Но расстраивает даже не это, а местами просто наплевательское отношение к ресурсам. Так я обратил внимание огромный перерасход памяти в коде USB Middleware (формально это не HAL, но поставляется в составе STM32Cube). Структуры usb занимают 2.5кб в памяти. При чем структура USBD_HandleTypeDef (544 байта) во многом повторяет PCD_HandleTypeDef из нижнего слоя (1056 байт) — в ней так же определяются эндпоинты. Приемопередающие буферы так же объявлены как минимум в двух местах — USBD_CDC_HandleTypeDef и UserRxBufferFS/UserTxBufferFS.

Дескрипторы вообще объявлены в ОЗУ. Зачем? Они же константные! Почти 400 байт в ОЗУ. Благо часть дескрипторов таки константные (чуть меньше 300 байт). Дескрипторы это неизменяемая информация. А тут есть специальный код, который их патчит, причем, опять же, константой. Да еще и такой, которая там уже вписана. Функции типа SetBuffer почему то принимают не константный буфер, что также мешает положить дискрипторы и некоторые другие штуки во флеш. В чем причина? Оно же фиксится за 10 минут!!!

Или вот, структура инициализации является частью хендла объекта (например i2c). Зачем это хранить после того, как периферия проинициализирована? Зачем мне указатели на неиспользуемые структуры — например зачем данные связанные с DMA, если я его не использую?

А еще дубликаты кода.

 case USB_DESC_TYPE_CONFIGURATION:
   if(pdev->dev_speed == USBD_SPEED_HIGH )
   {
     pbuf   = (uint8_t *)pdev->pClass->GetHSConfigDescriptor(&len);
     pbuf[1] = USB_DESC_TYPE_CONFIGURATION;
   }
   else
   {
     pbuf   = (uint8_t *)pdev->pClass->GetFSConfigDescriptor(&len);
     pbuf[1] = USB_DESC_TYPE_CONFIGURATION;
   }
   break;

Особая конвертация в “типа юникод”, которую можно было бы и в компайл тайме делать. Да еще и специальный буфер под это выделен

Издевательство над констатными данными

__ALIGN_BEGIN uint8_t USBD_StrDesc[USBD_MAX_STR_DESC_SIZ] __ALIGN_END;

void USBD_GetString(const char *desc, uint8_t *unicode, uint16_t *len)
{
 uint8_t idx = 0;
  if (desc != NULL)
 {
   *len =  USBD_GetLen(desc) * 2 + 2;
   unicode[idx++] = *len;
   unicode[idx++] =  USB_DESC_TYPE_STRING;

   while (*desc != '')
   {
     unicode[idx++] = *desc++;
     unicode[idx++] =  0x00;
   }
 }
}

Не смертельно, но заставляет задуматься, а так ли хорош HAL как о нем пишут апологеты? Ну не этого ожидаешь от библиотеки от производителя и рассчитанной на профессионалов. Это же микроконтроллеры! Тут люди каждый байт экономят и каждая микросекунда дорога. А тут, понимаешь, буфер на полкило и конвертация константных строк на лету. Стоит отметить, что бОльшая часть замечаний к USB Middleware относится.

Напоследок приведу потребление флеша и ОЗУ различных компонентов. В разделе Drivers я привел значения как для драйверов на базе HAL, так и для драйверов на LL HAL. Во втором случае соответствующие секции из раздела HAL не используются.

Потребление по памяти

Category Subcategory .text .rodata .data .bss
System interrupt vector 272
dummy ISR handlers 178
libc 760
float math 4872
sin/cos 6672 536
main & etc 86
My Code My Code 7404 833 4 578
printf 442
Fonts 3317
NeoGPS 4376 93 300
FreeRTOS 4670 4 209
Adafruit GFX 1768
Adafruit SSD1306 1722 1024
SdFat 5386 1144
USB Middleware Core 1740 333 2179
CDC 772
Drivers UART 268 200
USB 264 846
I2C 316 164
SPI 760 208
Buttons LL 208
LED LL 48
UART LL  436 136
Arduino gpio 370 296 16
misc 28 24
Print 822
HAL USB LL 4650
SysTick 180
NVIC 200
DMA 666
GPIO 452
I2C 1560
SPI 2318
RCC 1564 4
UART 974
heap (not really used) 1068
FreeRTOS Heap 10240

На этом все. Буду рад получить конструктивные комментарии, а также рекомендации если что нибудь тут можно улучшить.

Автор: grafalex

Источник

Поделиться

* - обязательные к заполнению поля
