Всем привет! В этой статье хочется рассказать, как заставить датчик влажности почвы проработать год на двух батарейках (ААА) и при этом сделать все более менее правильно. Первая статья — про выбор среды разработки (Arduino IDE) и платформу Blynk.

Год измеряем влажность почвы на ESP8266 и двух батарейках. Часть 2 - 1

Картинка домашнего дуба для привлечения внимания

Садовод любитель

Для начала небольшое признание — я не программист и я домашний садовод. И то и другое это мое хобби. У меня на подоконниках сделаны полки, с специальной сине-красной светодиодной подсветкой, под которой растения должны расти с бОльшим энтузиазмом. Не вдаваясь в детали фотосинтеза и прочую ботанику, можно сказать, что светодиодная подсветка создала одну проблему, решая которую и родилось устройство, которому посвящена эта статья.

Спойлер

Светодиоды греются, земля сохнет, поливаю я кое как.


Светодиодные линейки (мощность примерно 6 Вт), достаточно сильно нагреваются сами и нагревают полку и горшок с растением, который на ней стоит. Самому растению, подогреваемая почва не приносит какого либо дискомфорта, но возникает проблема быстрого пересыхания почвы.

При этом земля в горшках, которые стоят просто на подоконнике высыхает медленнее. А на верхних полках, там где во время полива не видно состояние почвы, регулярно случаются переливы или засухи.

Конечно же все уже придумано, и на Ebay можно купить вагон разных измерителей влажности почвы. Например, был куплен один экземпляр измерителя влажности с бипером (цена около 300 рублей).

Год измеряем влажность почвы на ESP8266 и двух батарейках. Часть 2 - 2

Устройство работает, но есть несколько но:

  1. Не понятно на какой уровень влажности настроен бипер.
  2. Если устройств будет больше чем одно, то придется ходить и прислушиваться.
  3. Я ведь тоже так могу.

И тут Остапа понесло, ведь есть опыт (раз и два). Так родилось устройство способное измерять влажность почвы, освещенность, температуру и влажность воздуха, передавать результаты измерений в мобильное приложение и работать при этом от батареек достаточно продолжительное время. Про железо тут. А про программные особенности хочется рассказать подробнее в этой статье.

Анализируем энергопотребление

Согласно даташита, ESP8266 потребляет до 170 мА в режиме работы WiFi, 15 мА с выключенным модемом (Modem Sleep) и совсем ничего в режиме Deep Sleep – примерно 10 мкА.

Из потребляющего в нашем устройстве можно выделить WiFi модем, датчик AM2302 (на который подается 3.3 В через повышалку TPS60240DGKR) и мультиплексор (CD74HC4051M96) для коммутации входов АЦП.

Самый большой вклад в энергопотребление вносит WiFi и поэтому первым делом надо заставить ESP8266 стартовать с выключенным радиомодулем. После загрузки в режиме Modem Sleep можно сделать все измерения и только потом включать модем и передавать данные на сервер Blynk (для оптимизации потребления MQTT пока отключил), после чего уже заснуть до следующего раза.

Deep sleeep

При условии, что аппаратно все ноги соединены правильно (RST пин соединен с GPIO16), перевести ESP в режим Deep Sleep можно одной командой:

ESP.deepSleep(sleep_time, WAKE_RF_DISABLED);

sleep_time – время сна в микросекундах, которое можно динамически менять и если, скажем, попытка передать данные не удалась (не работает роутер или не отвечают сервер blynk) – то можно установить таймер на 5-10 минут и после попробовать передать данные снова. А если все хорошо, то после успешного сеанса связи можно уснуть на час или сутки.

WAKE_RF_DISABLED — указывает на то, что проснется модуль с выключенным WiFi модулем.

Работа с WiFi

В этот раз также хотелось иметь возможность настраивать устройство без помощи компьютера через Captive портал. Но если, как в прошлый раз, взять библиотеку WiFiManager, то с выключенным модемом работать она будет как минимум странно. Поэтому всю логику работы данной библиотеки пришлось привязать к нажатию кнопки. А раз кнопка у нас всего одна и та используется для загрузки ПО через UART — то пришлось сделать так:

  1. Включаем питание (вставляем батарейки).
  2. Ждем мигание светодиода (в тестовом варианте слушаем бипер).
  3. Нажимаем кнопку и попадаем в WiFiManager.

Теперь мы можем открыть Captive портал, сохранить настройки WiFi и Blynk token.
В следующую загрузку библиотека уже использоваться не будет, а подключаться к WiFi будем средствами самой ESP.

//будим модем
WiFi.forceSleepWake();
//устанавливаем режим работы
WiFi.mode(WIFI_STA);
//чуть чуть ждем
delay(100);
//проверяем, что сохранены параметры сети и делаем begin
if (WiFi.SSID()) WiFi.begin();

В некоторых мануалах по оптимизации энергопотребления ESP8266 можно встретить команду WiFi.disconnect(); которая должна отключать модем от текущей WiFi сети. Однако на практике, эта команда удаляет сохраненный в памяти модема SSID() и пароль, поэтому использоваться ее мы не будем.

Считываем датчик AM2302

Для работы с датчиком температурывлажности также была использована библиотека DHT Sensor Library от Adafruit. В целях экономии, питание на датчик подается не постоянно, а только по сигналу, специально выделенного GPIO. Однако, опытным путем установлено, что датчик достаточно продолжительное время выходит на рабочий режим и адекватные значения влажности (отличные от 99%) начинает выдавать примерно через 5 секунд после подачи на него питания. С одной стороны такая большая задержка на «прогрев» датчика это лишние мА, но возможность управлять питанием датчика AM2302 это скорее плюс, т.к. мы можем пользоваться датчиком не каждый раз или переставать измерять температурувлажность при снижении заряда батареек.

Измеряем показания на АЦП

АЦП у нас используется для измерения трех параметров: заряд батареек, освещенность и влажность почвы. Для коммутации разных сигналов на вход единственного АЦП — используется мультиплексор (модель).

У ESP8266 АЦП 10-битный, а диапазон измеряемых напряжений 0..1 В. Поэтому в схеме предусмотрен резистивные делители, понижающий все измеряемые сигналы до уровня 1 В. При измерении заряда батареи — все замеры на графике выглядят правильно. Однако оказалось, что по мере снижения заряда батареек начали снижать и показания датчика яркости.

Год измеряем влажность почвы на ESP8266 и двух батарейках. Часть 2 - 3

Результаты измерений 4х дней. Яркость снижается вместе с зарядом батареек.

Как оказалось при снижении напряжения питания, у нас пропорционально понижается напряжение, прикладываемое к датчику яркости и как следствие измеренная яркость тоже. Но к счастью, зависимость во всем диапазоне входных напряжений от 3.3В до 2.5В оказалась линейной (в пределах допусков) и исправить проблему можно простой нормировкой результата измерения.

Год измеряем влажность почвы на ESP8266 и двух батарейках. Часть 2 - 4

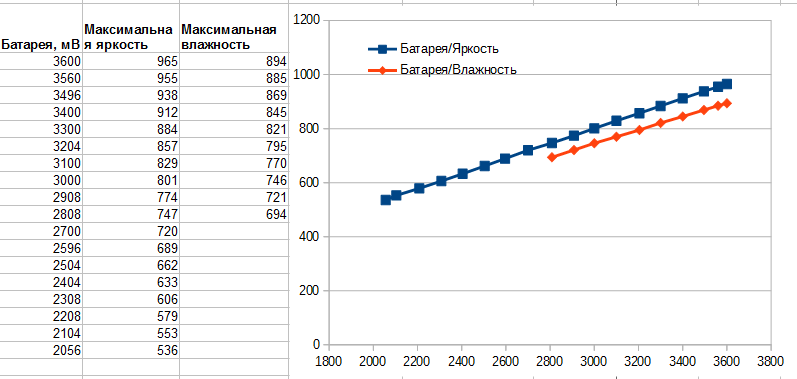

График зависимости максимальной измеренной яркостивлажности в зависимости от заряда батареек

Максимально возможное значение влажностияркости при текущем заряде батареи можно посчитать по формулам:

q_w = (adcbattery * 4) / 15; // влажность почвы
q_l = (adcbattery * 25) / 101; // яркость

Чтобы учесть возможные погрешности (и случайные всплески) измерений АЦП был реализован простейший медианный фильтр. Делаем три замера с небольшим интервалом, далее с помощью алгоритма быстрой сортировки (спасибо Википедия) находим среднее значение и его принимаем за результат.

float adcRead[3];
void quickSort(float *s_arr, int first, int last){
  if (first < last){
      int left = first, right = last, middle = s_arr[(left + right) / 2];
      do{
        while (s_arr[left] < middle) left++;
        while (s_arr[right] > middle) right--;
        if (left <= right){
          int tmp = s_arr[left];
          s_arr[left] = s_arr[right];
          s_arr[right] = tmp;
          left++;
          right--;
        }
      }
      while (left <= right);
      quickSort(s_arr, first, right);
      quickSort(s_arr, left, last);
  }
}

void analogReadMedian(){
  adcRead[0] = analogRead(ADCPin);
  delay(10);
  adcRead[1] = analogRead(ADCPin);
  delay(10);
  adcRead[2] = analogRead(ADCPin);
}

void readADC_median(int input){
  switch(input){
    case 1 :
      digitalWrite(BPin, HIGH);
      digitalWrite(C_DHTPin, LOW);
      delay(50);
      analogReadMedian();
      quickSort(adcRead, 0, 2);
      adcbattery = adcRead[1] * 4;
      q_w = (adcbattery * 4) / 15;
      q_l = (adcbattery * 25) / 101;
      digitalWrite(BPin, LOW);
      break;
    case 2 :
      digitalWrite(BPin, LOW);
      digitalWrite(C_DHTPin, LOW);
      analogWrite(PWMPin, 412);
      delay(50);
      analogReadMedian();
      quickSort(adcRead, 0, 2);
      adcwater = 5*(100 - 100*(adcRead[1] / q_w));
      if (adcwater > 100) adcwater = 100;
      if (adcwater < 0) adcwater = 0;
      analogWrite(PWMPin, 0);
      break;
    case 3 :
      digitalWrite(BPin, LOW);
      digitalWrite(C_DHTPin, HIGH);
      delay(50);
      analogReadMedian();
      quickSort(adcRead, 0, 2);
      adclight = 100*(adcRead[1] / q_l);
      if (adclight > 100) adclight = 100;
      if (adclight < 0) adclight = 0;
      break;
    default :
      delay(1);
   }
}

Измерение влажности почвы

Для того, чтобы измерять влажность почвы, необходимо на земляной электрод подать напряжение и на другом его конце измерить сколько этого самого напряжения дошло, а сколько «потерялось» в почве. На практике оказалось, что при подаче «единицы» диапазон возможных значений на входе АЦП при нахождении электрода в очень сухой и очень влажной почве — совершенно незначителен, что-то около 100 мВ. Но у братьев из поднебесной было подсмотрено, что надо подавать ШИМ сигнал с частотой 100 кГц и скважностью 50% и в этом случае потери сигнала во влажной почве становятся весьма заметными.

Максимальна частота ШИМ, на которую способен ESP8266 равна около 78 кГц, но как показала практика и при 75 кГц результаты измерений влажности достаточно точные и отражают состояние почвы.

Чтобы активировать ШИМ надо:

//инициализируем GPIO на выход
pinMode(PWMPin, OUTPUT);
//устанавливаем частоту ШИМ в Герцах
analogWriteFreq(75000);
//включаем ШИМ, значение 512 соответствует скважности 50%
analogWrite(PWMPin, 512);
//Делаем замеры
//выключаем ШИМ
analogWrite(PWMPin, 0);

Планы на будущее

В данный момент, если проводить все измерения 1 раз в минуту, то комплекта новых батареек (2 шт ААА) хватит на 4 дня или 5760 измерений. Если же делать по 12 замеров в день (раз в два часа), то батареек должно хватить на год как минимум (480 дней).

Но время автономной работы можно еще увеличить, если включать WiFi не каждое «просыпание», а пару раз в день. Но, чтобы это реализовать надо каким то образом отличать одно включение от другого. Оперативная память для этого не годится, т.к. в режиме Deep sleep очищается. Для этой цели мог бы подойти EEPROM, однако на ESP он реализован как часть флеша и писать туда часто не самая лучшая идея (и не самая энергоэффективная).

Но, не все так плохо и в нашем распоряжении еще есть 512 байт RTC памяти, которая прекрасно сохраняет данные в то время, пока чип находится в режиме Deep sleep. Я нашел для себя две новые функции и не успел еще их внедрить в проект.

ESP.rtcUserMemoryWrite(offset, &data, sizeof(data))
ESP.rtcUserMemoryRead(offset, &data, sizeof(data))

Также в ближайшее время будет добавлена самая важная функция, а именно отправка звуковых (бипером) и мобильных (пуш) уведомлений в случае высыхания почвы. Пока как то не до этого было. Самое важное, о чем надо не забыть, это учет текущего времени, чтобы не начать пиликать ночью.

Заключение

Проект целиком на гитхабе.

Спасибо за внимание.

Год измеряем влажность почвы на ESP8266 и двух батарейках. Часть 2 - 5

Отдельное спасибо моей жене за регулярный полив тестового цветка.

PS. Будет и третья часть.
