В феврале в Курске открылся новый завод по выпуску датчиков и систем. Открывали помпезно: красная ленточка, первые лица, все дела… Спустя пару недель после открытия меня отправили туда по работе и я, пользуясь случаем, поснимал, что там внутри. Поделюсь впечатлениями.
Подробности ниже (много фото).

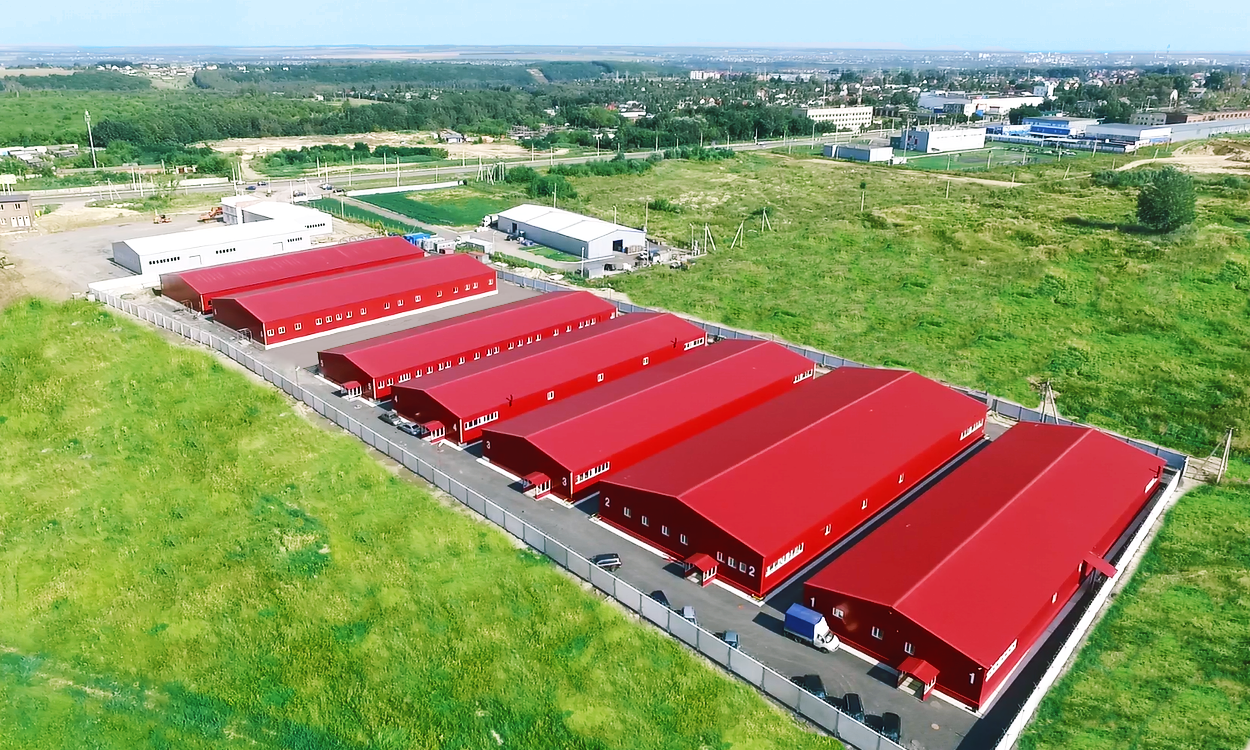

Завод находится на окраине города, представляет собой семь огромных красных ангаров, с виду даже не скажешь, что внутри производство.

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 1

Пока открыли только I очередь, поэтому работают еще не все корпуса, только 1,2, 6 и 7. Пойдем по порядку.

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 2

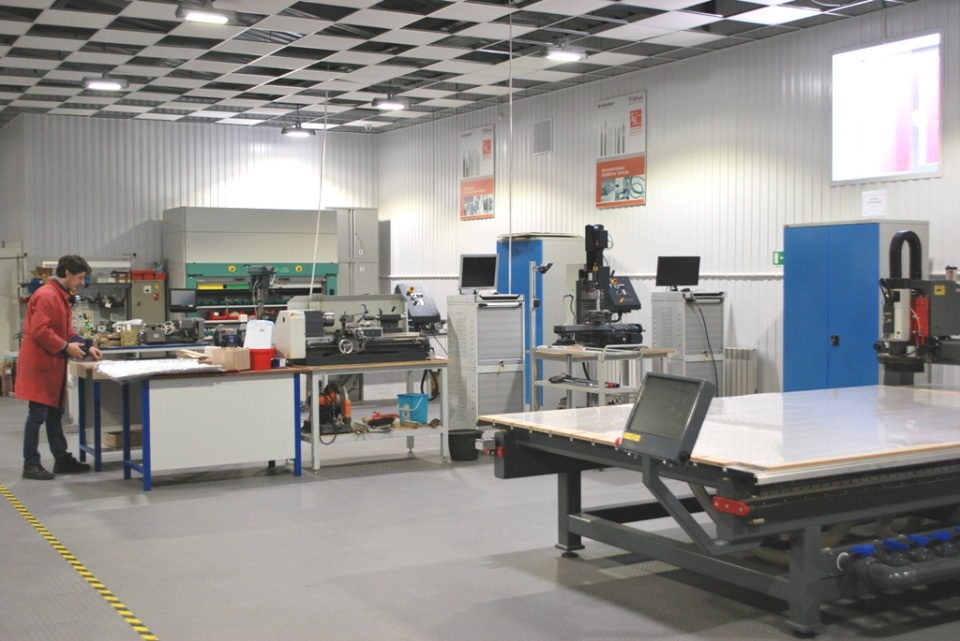

В первом корпусе у них «слесарка», тут работают в основном с металлом, собирают шкафы, светильники и т.д.

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 3

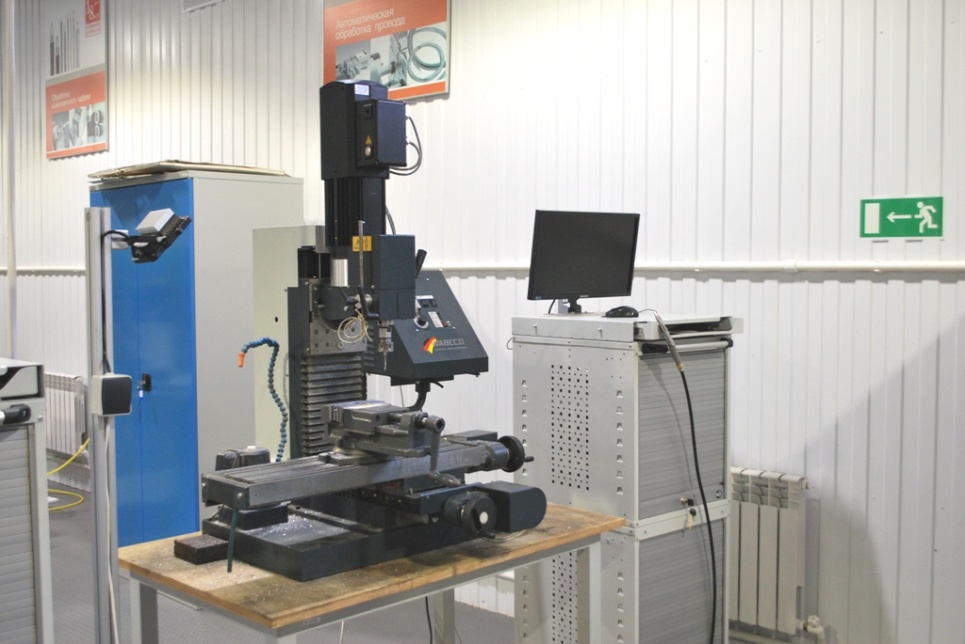

Фрезерный станок

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 4

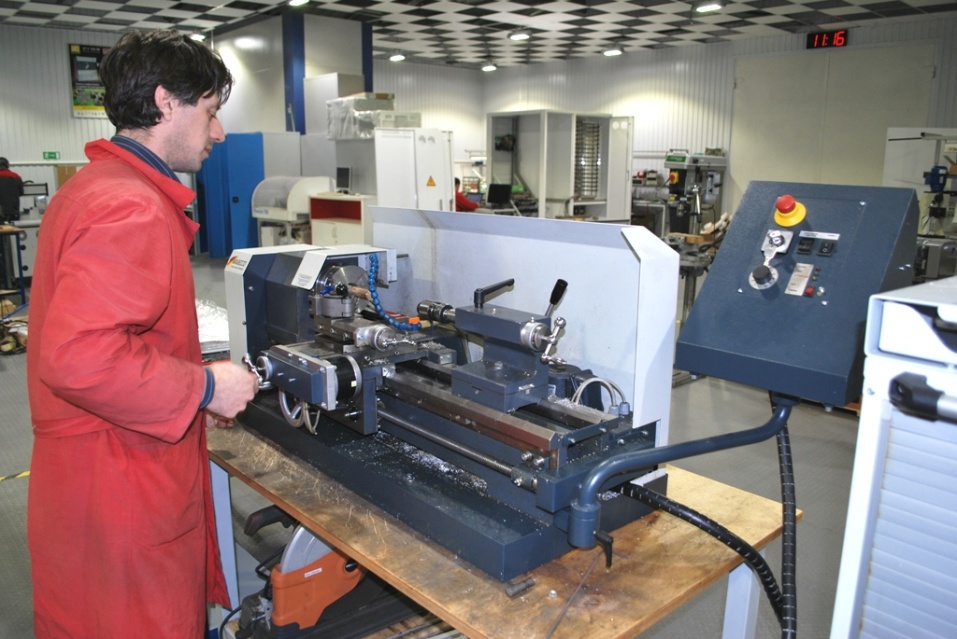

Токарный станок


Форматно-раскроечный станок. Для тех, кто не знает: берется лист (например, ДСП) большого формата, устанавливается вертикально и нарезается на мелкие заготовки.

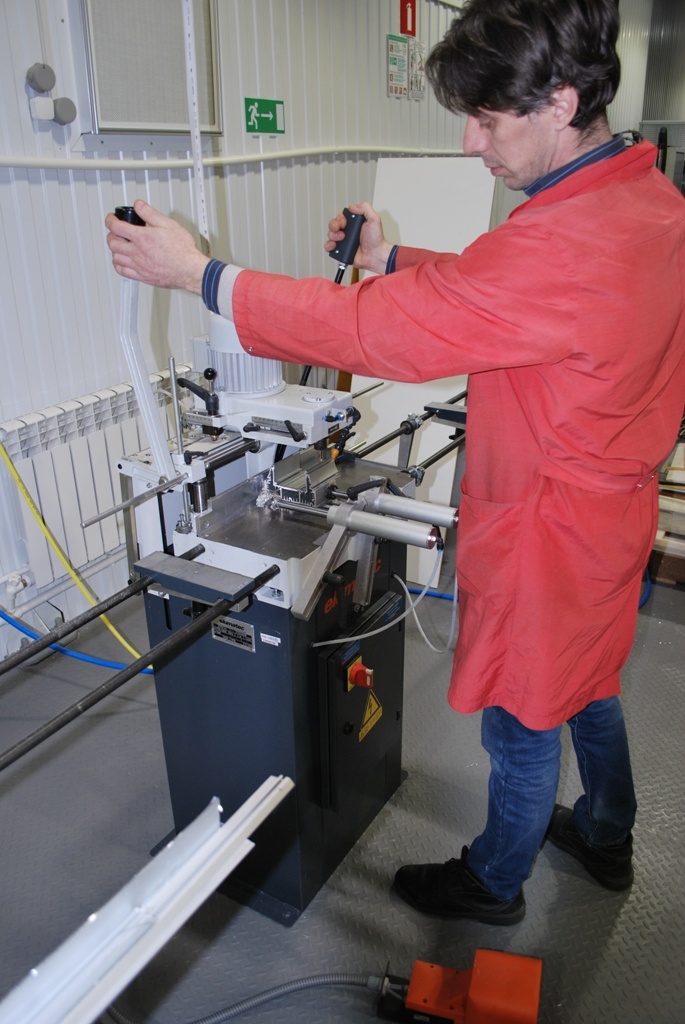

Копировально-фрезерный станок (работает по шаблону)

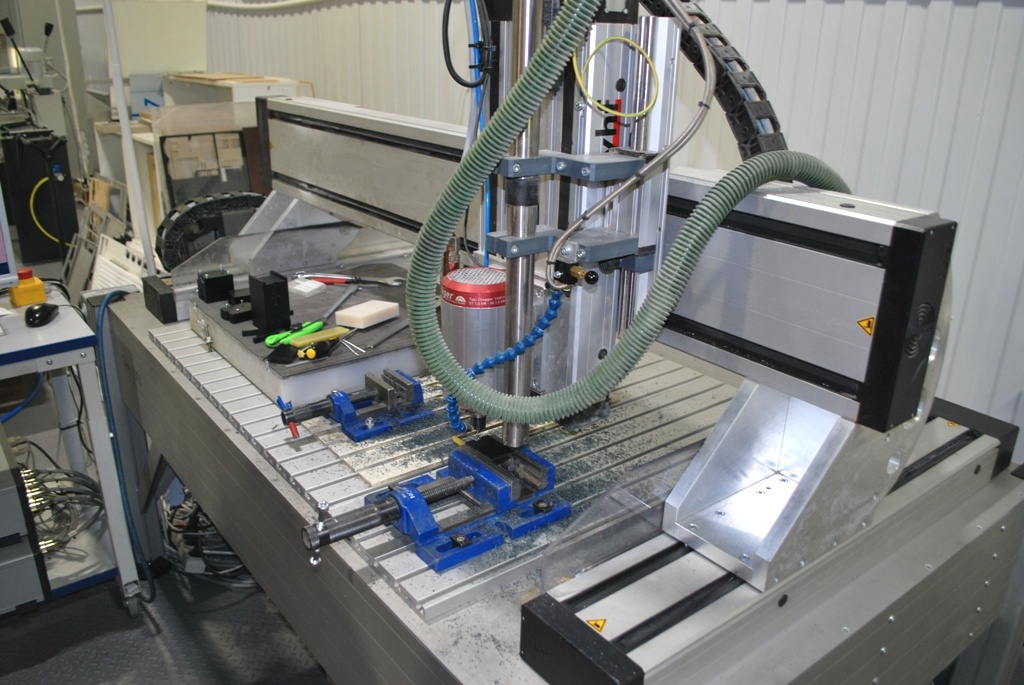

Еще какой-то фрезерный станок


Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 9

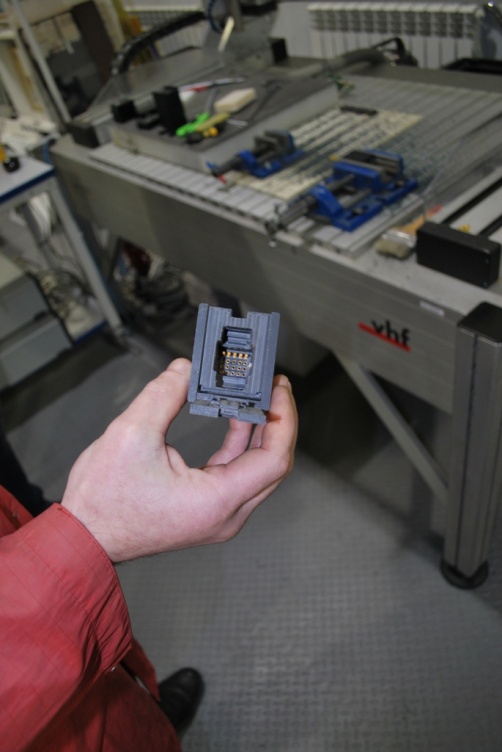

Вот такие вещи тут собирают

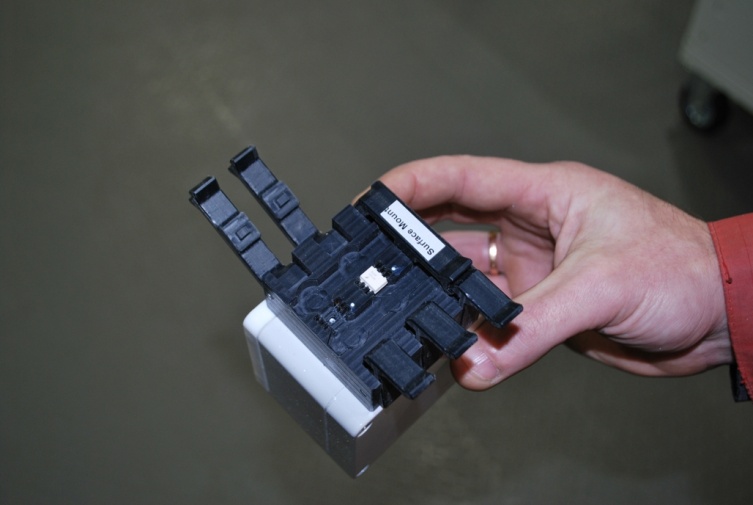

Это сборка аппликаторов для опресовки провода

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 11

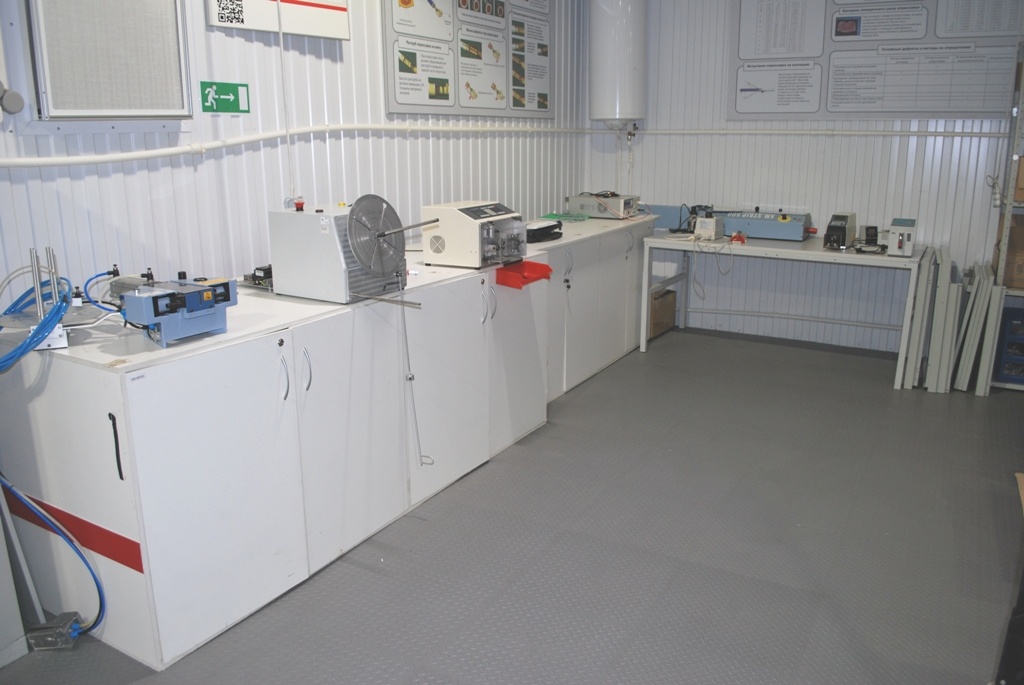

Оборудование для обработки кабеля

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 12

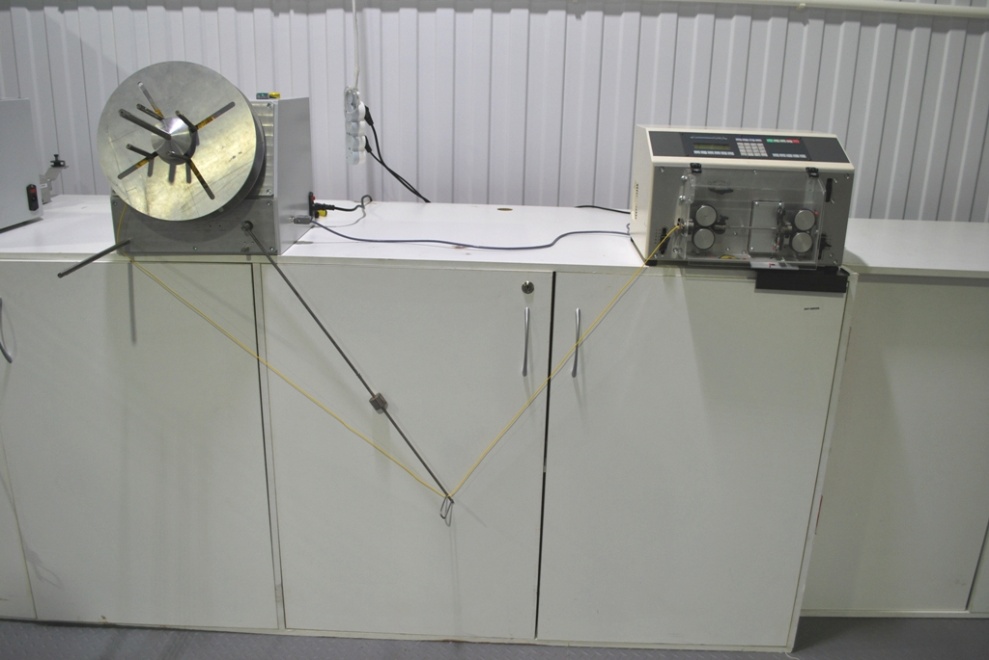

Автоматизированный процесс резки и зачистки

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 13

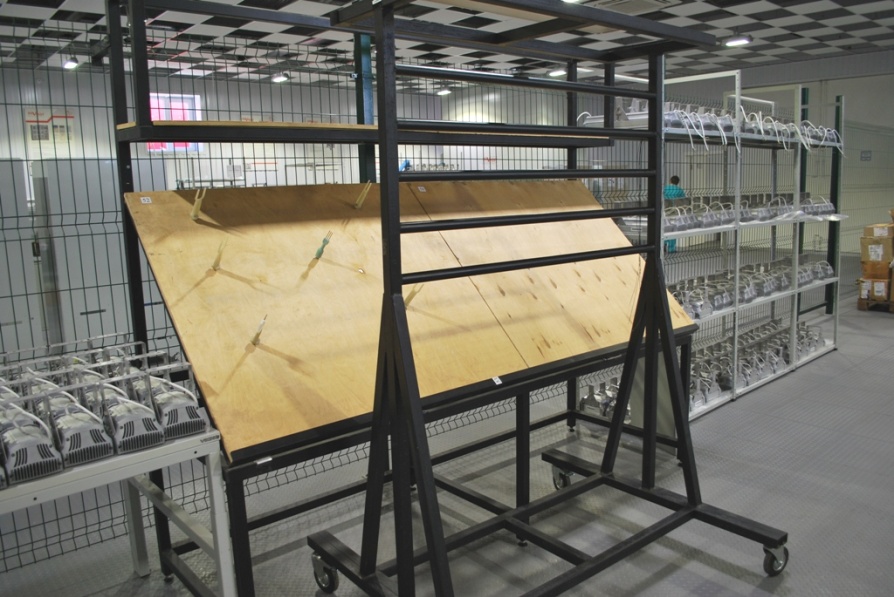

Стол для раскладки жгута. Рядом, кстати, лежат корпуса светодиодных светильников

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 14

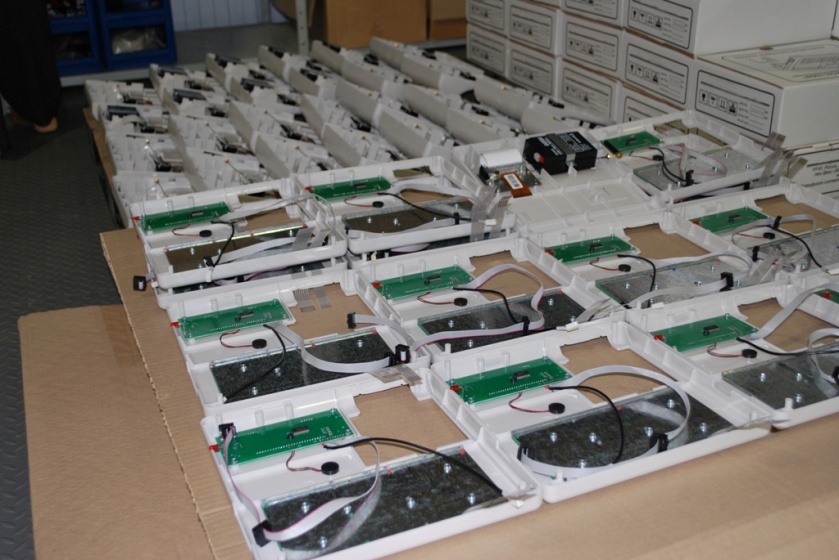

Корпуса кассовых аппаратов

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 15

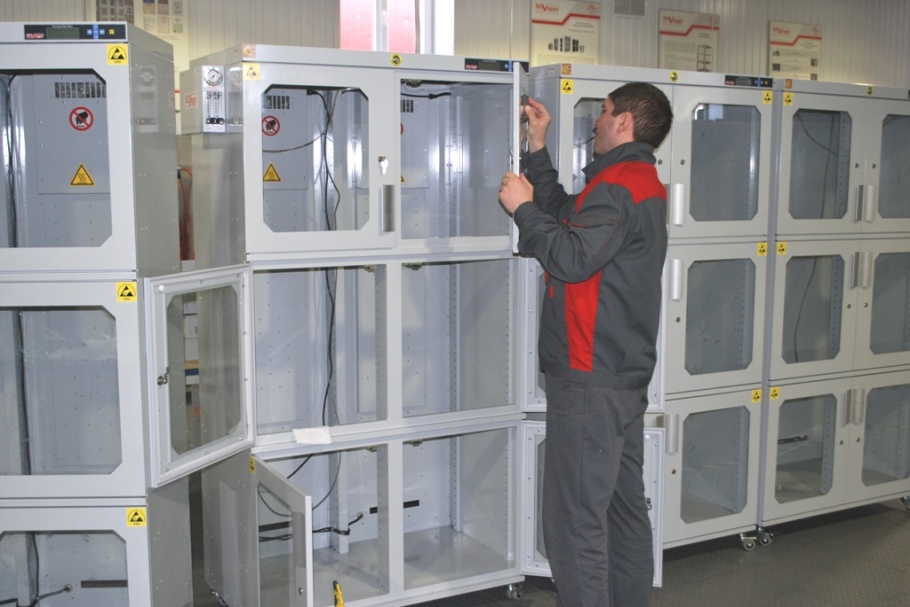

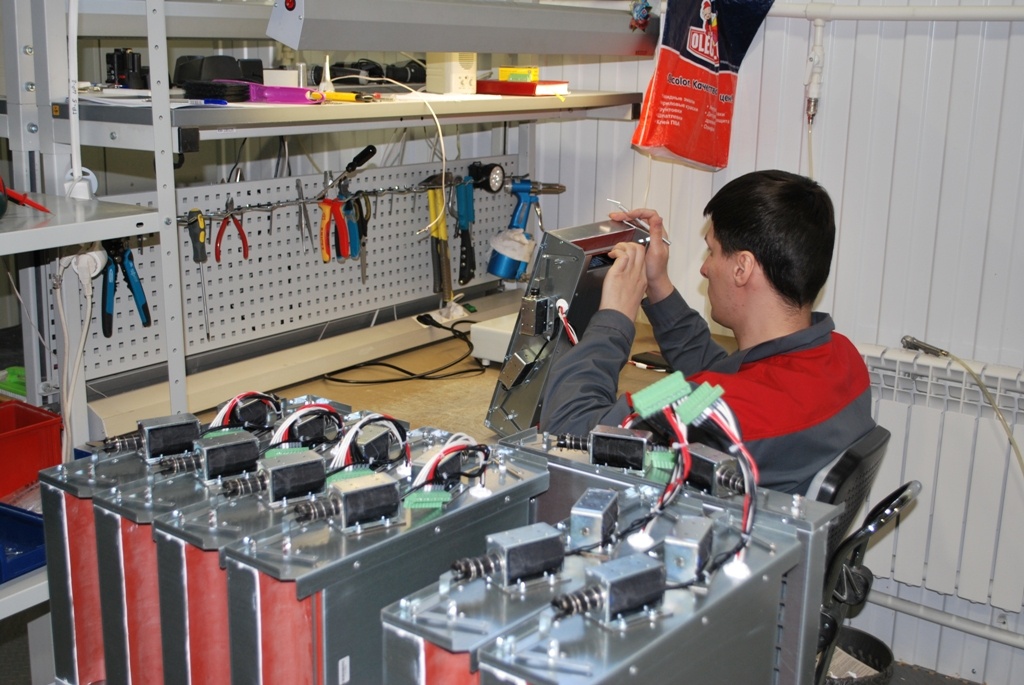

Сборка шкафов сухого хранения

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 16
Это «начинка» для шкафов, ее изготавливают здесь же, только в другом корпусе

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 17
Столовая для сотрудников

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 18

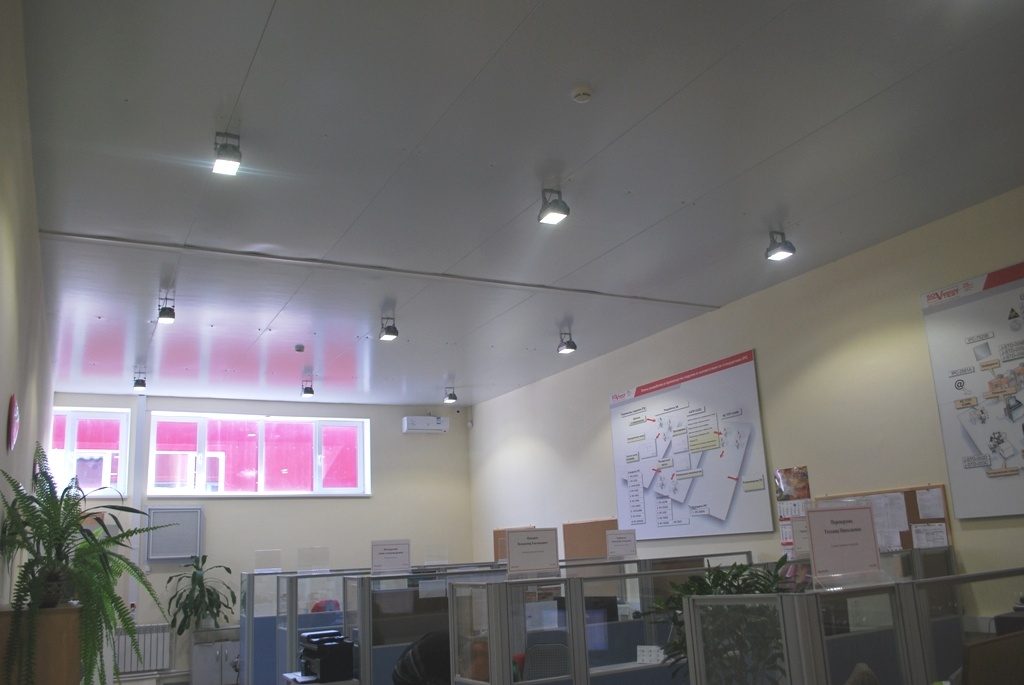

Офисные помещения

В этом корпусе больше ничего интересного не заметил, идем дальше.

Во втором корпусе собирают печатные платы.

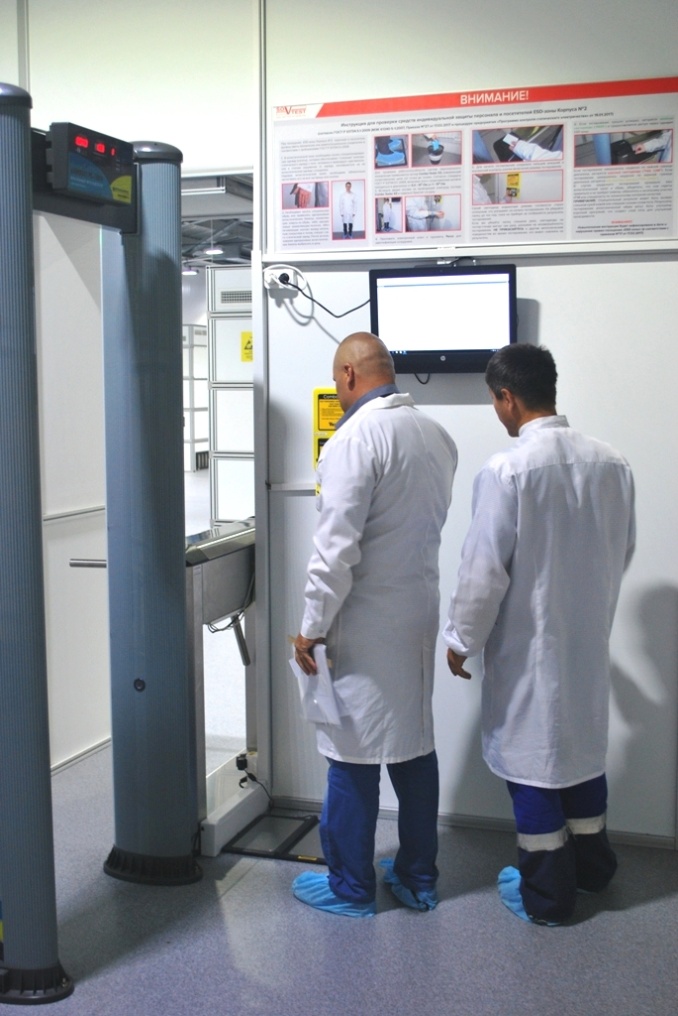

На входе — пост ESD-контроля. Заходить можно только в антистатической одежде и обуви.

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 20
Линии SMT монтажа

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 21

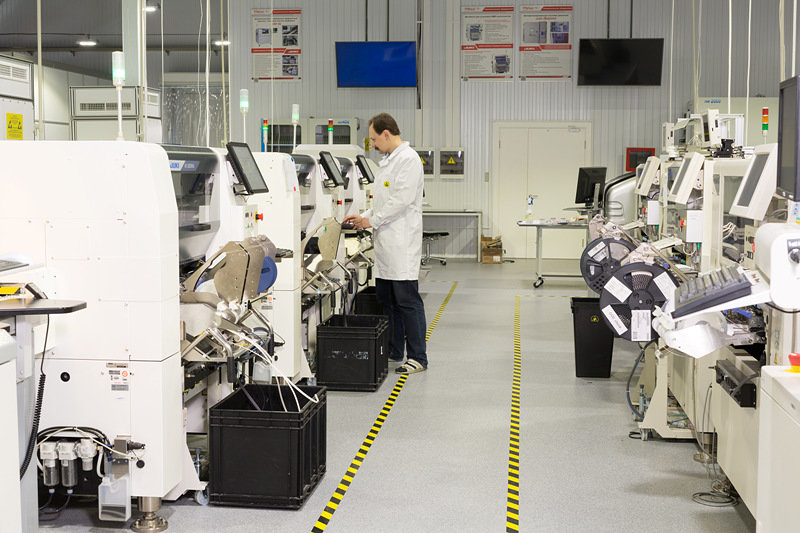

Установщики компонентов

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 22

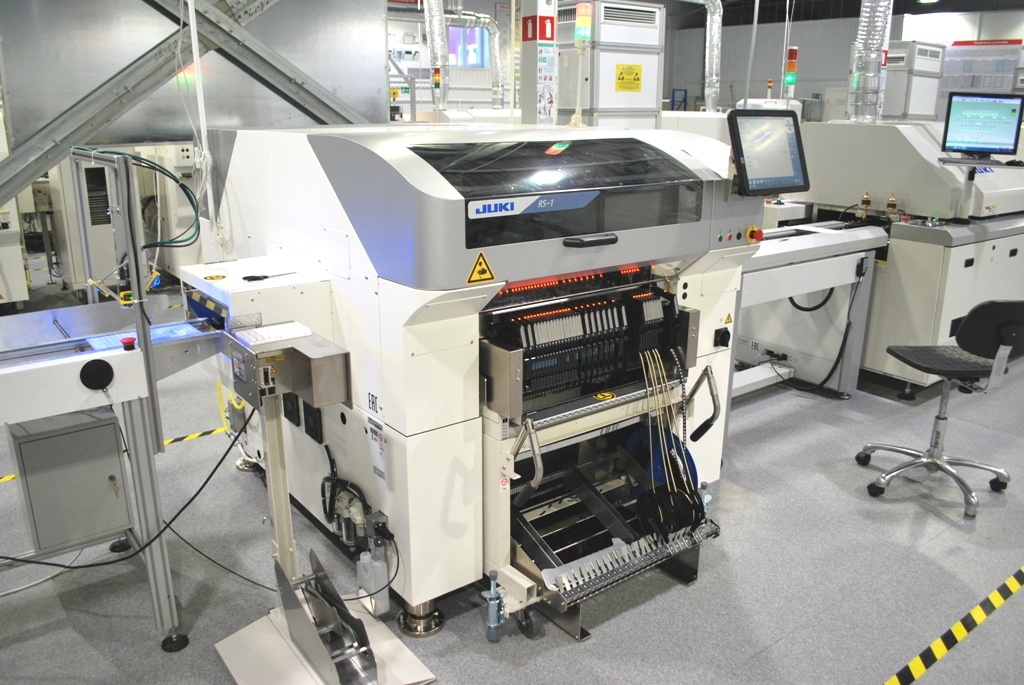

На третьей линии стоит всего один установщик, зато, говорят, самый быстрый.

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 23

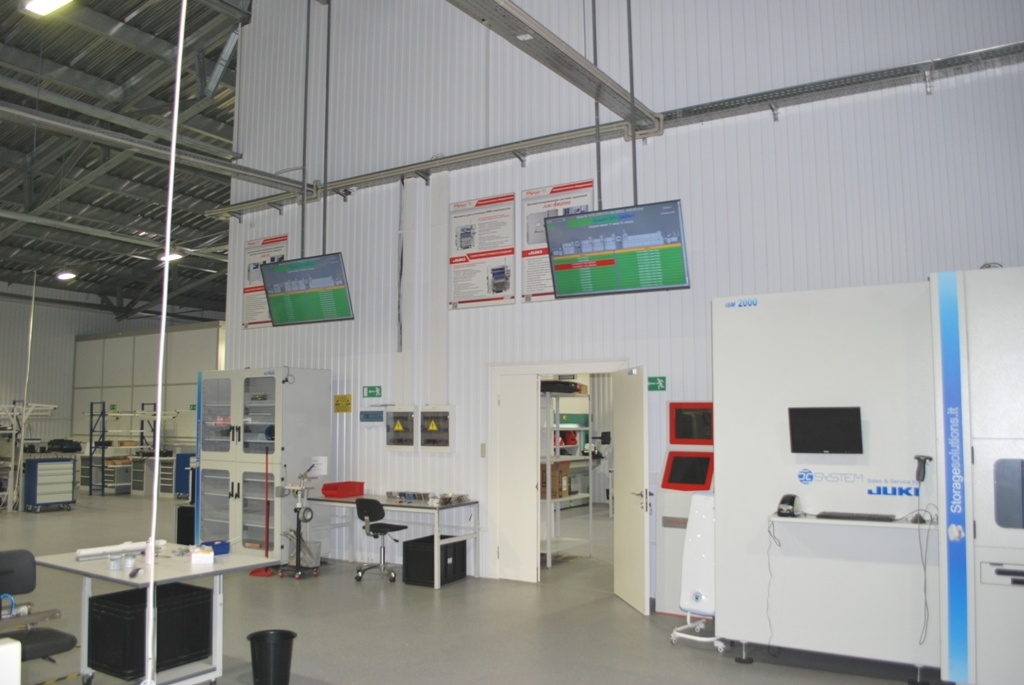

На стене висят мониторы: можно посмотреть, сколько уже сделано плат, и сколько осталось

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 24
На входе и на выходе с линии сканируются штрих-коды плат

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 25

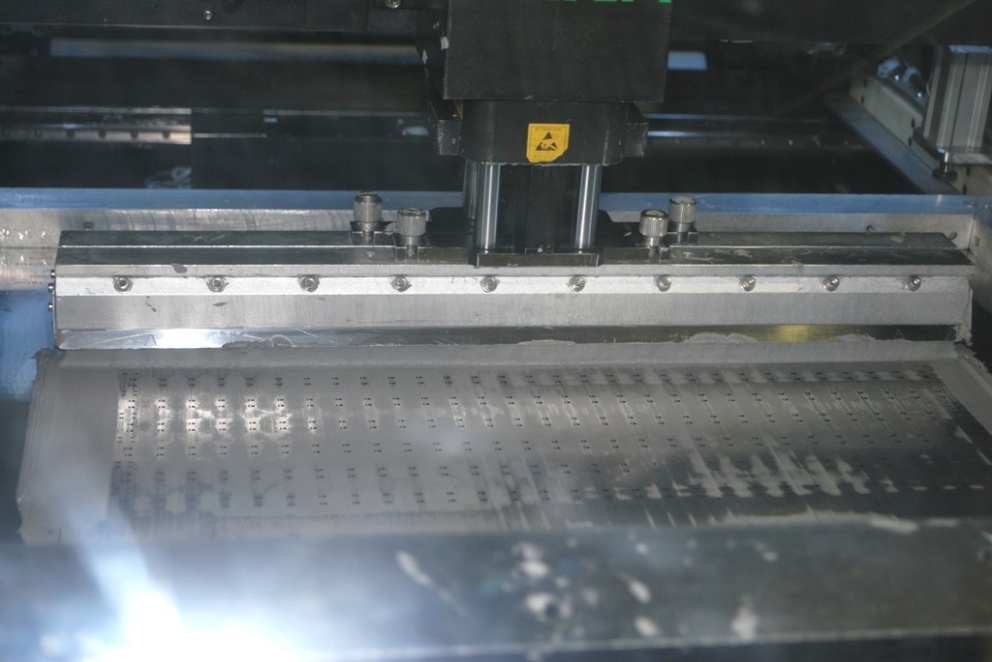

Нанесение паяльной пасты через трафарет

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 26

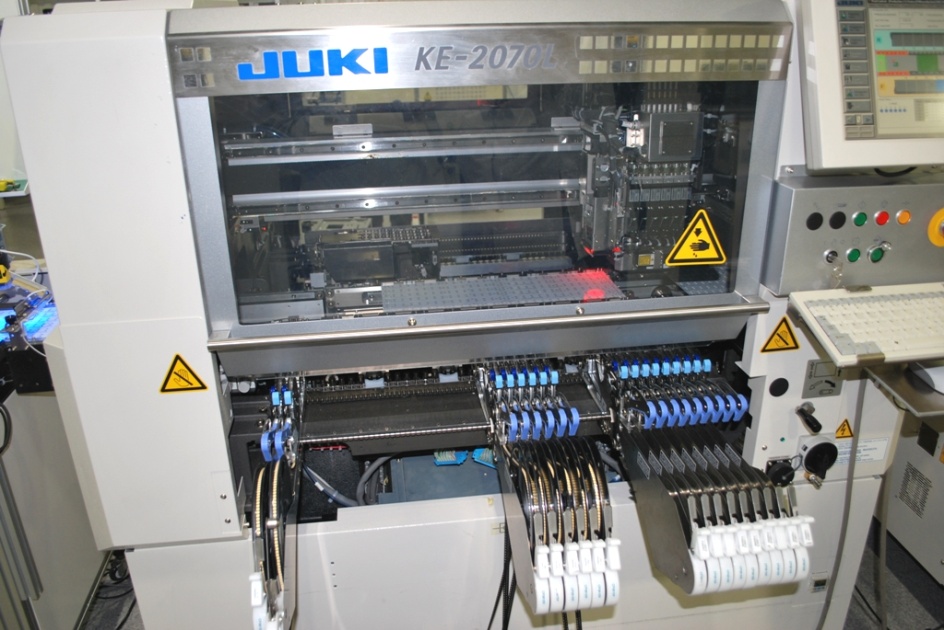

Установка компонентов

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 27

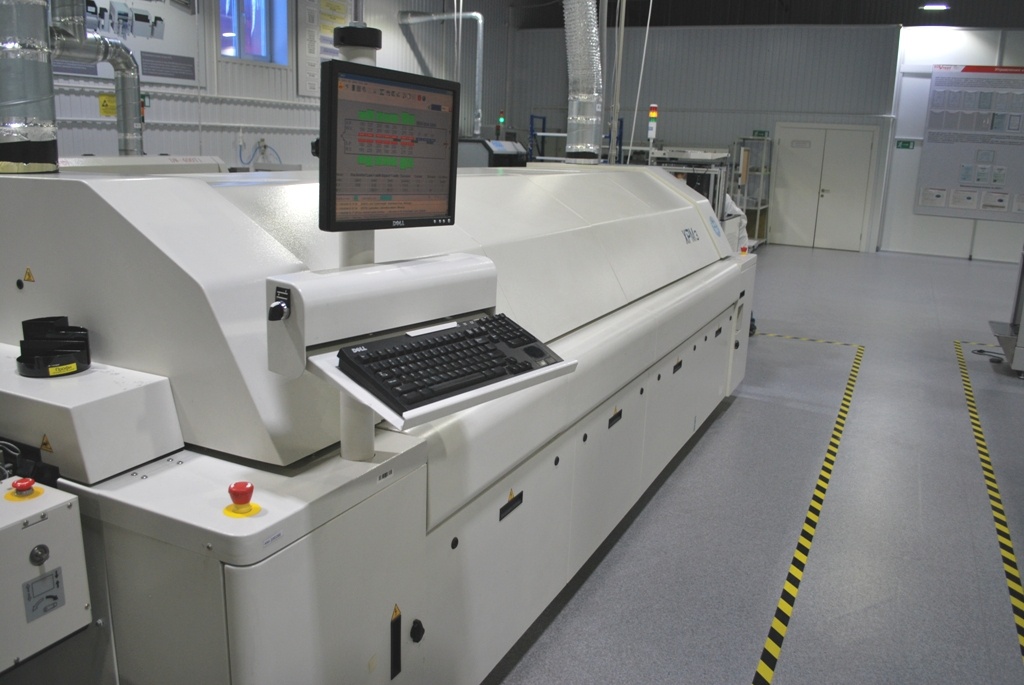

Конвекционная печь

На выходе с линии платы попадают на разгрузчик, а затем отправляются на контроль.

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 28
Функциональный контроль светодиодных линеек

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 29

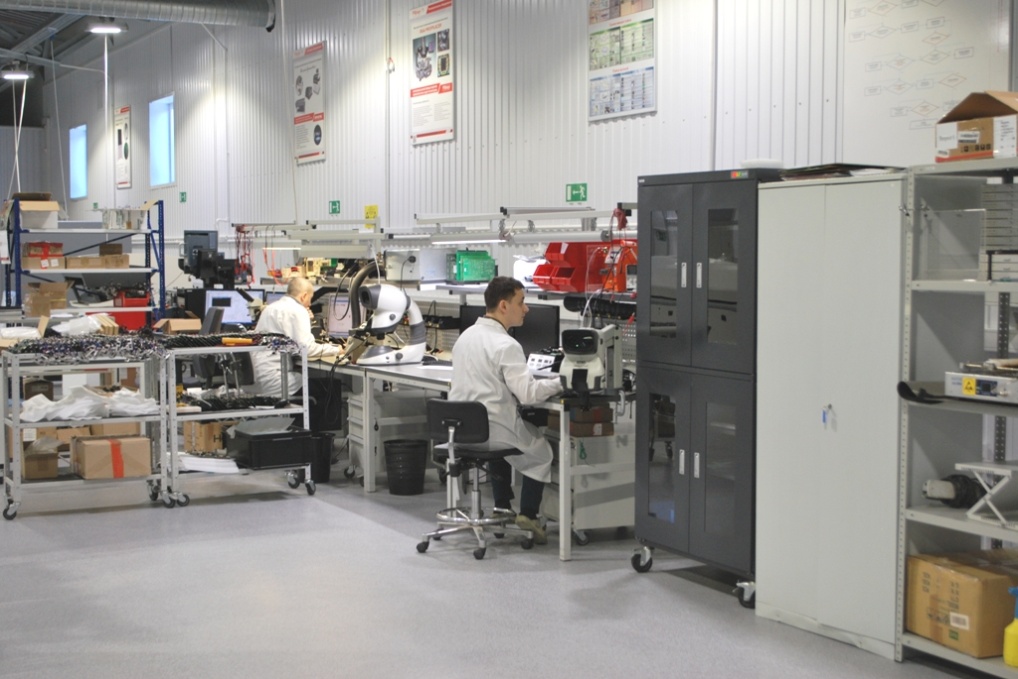

Участок ручного монтажа компонентов

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 30

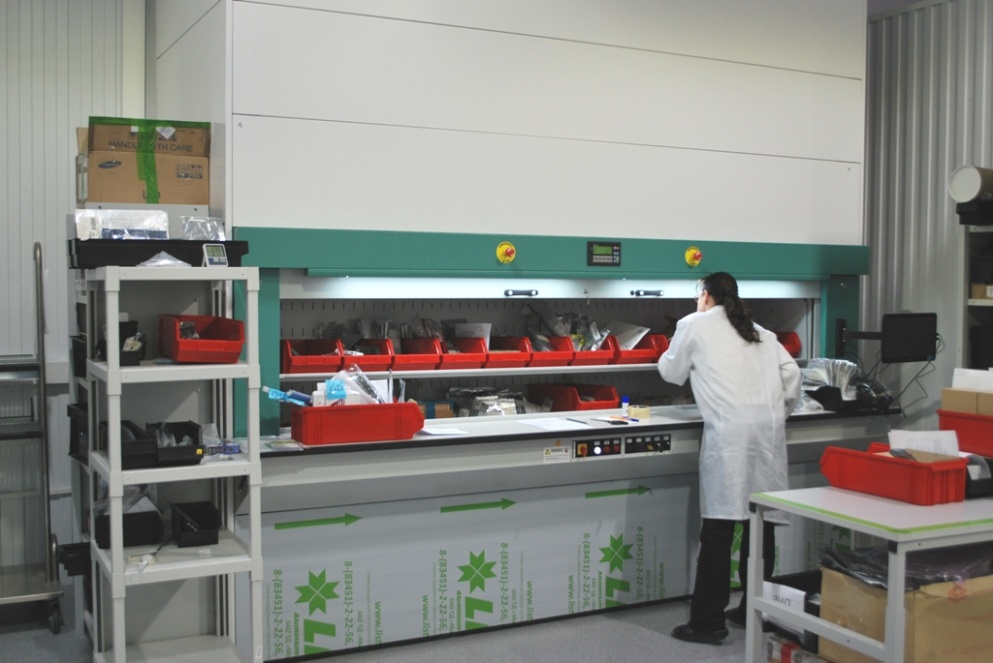

Компоненты хранятся в таких вот шкафах, внутри – механизм, работающий по принципу карусели


Чувствительные компоненты хранят отдельно — в шкафах сухого хранения

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 32

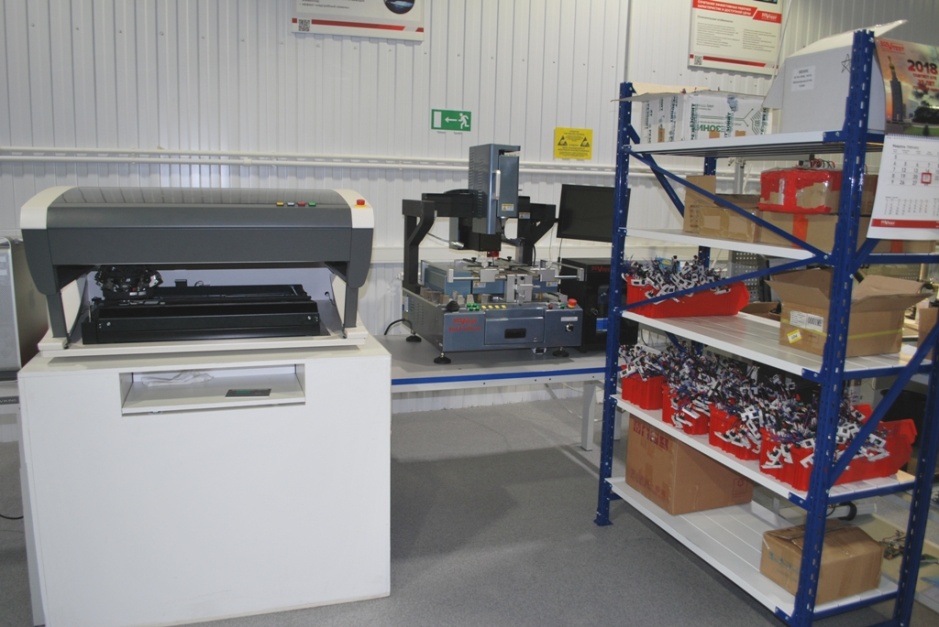

На этом участке проверяют качество пайки и смотрят на наличие дефектов

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 33

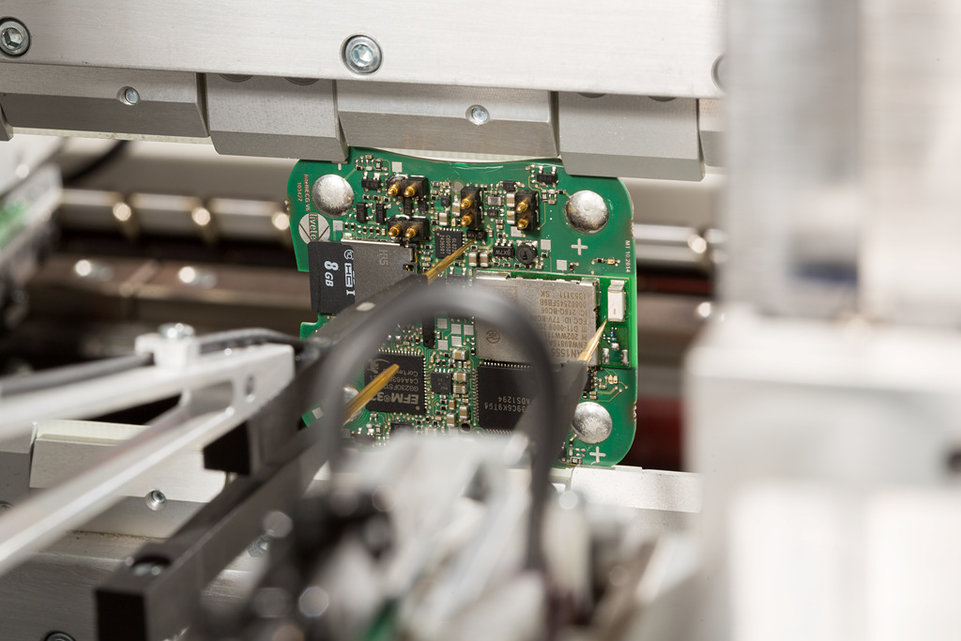

Вот так выглядит тестирование платы с помощью «летающих» пробников

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 34
Рядом стоит рентген, на котором смотрят качество паяных соединений, которые нельзя оценить снаружи (как у BGA, например)

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 35
Всё, что можно увидеть снаружи, смотрят через систему оптической инспекции

Также на заводе есть Центр технологий неразрушающего контроля. Он находится в шестом корпусе. Пройдем туда.

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 36

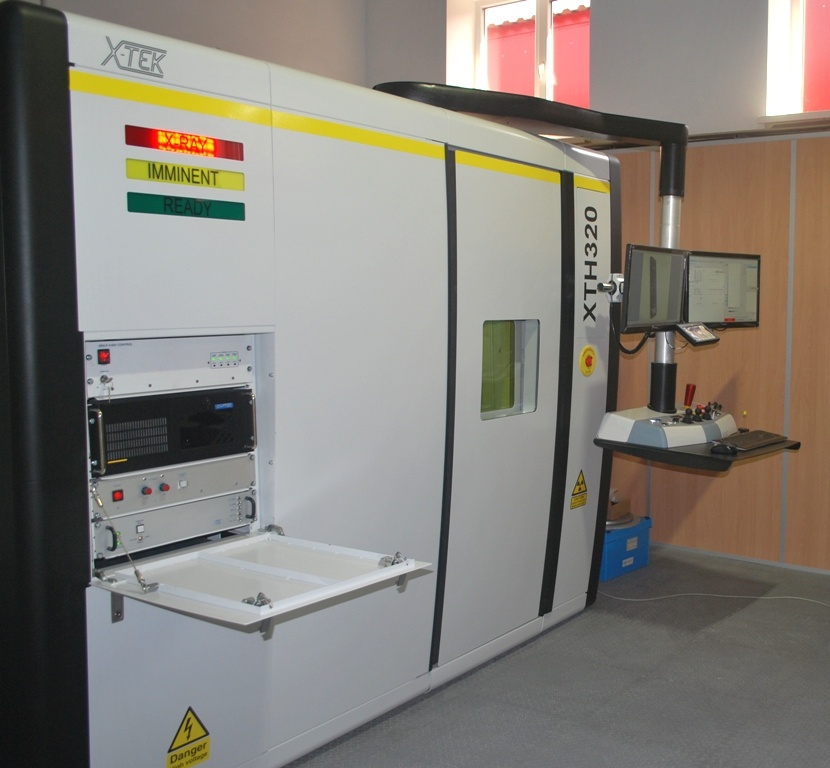

Эта махина — промышленный томограф Nikon XT H 320 PentaSource, он единственный в России. С его помощью можно «заглянуть» внутрь изделия, не разбирая корпуса

Кроме томографа здесь еще есть куча всяких микроскопов, но это уже не так интересно.

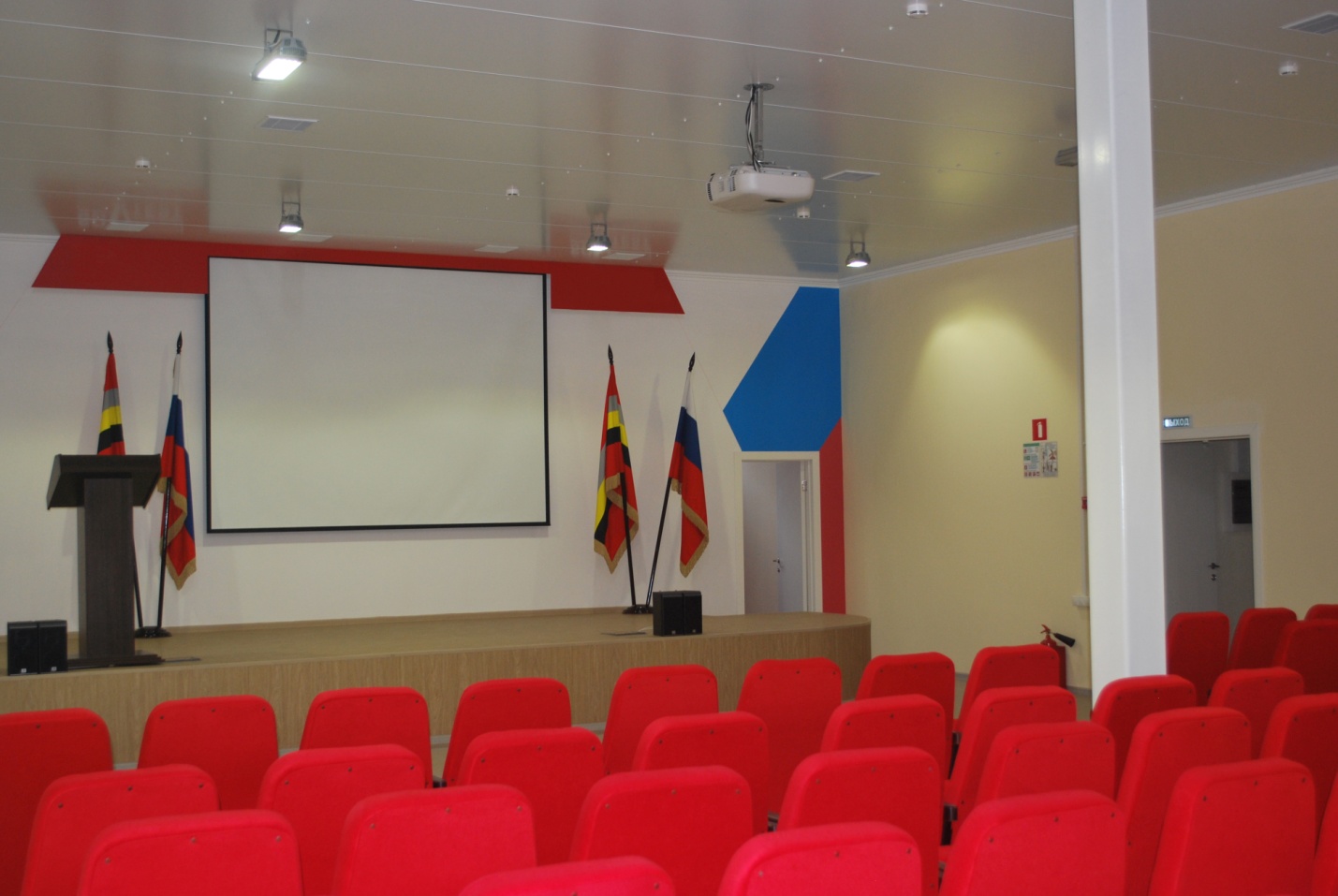

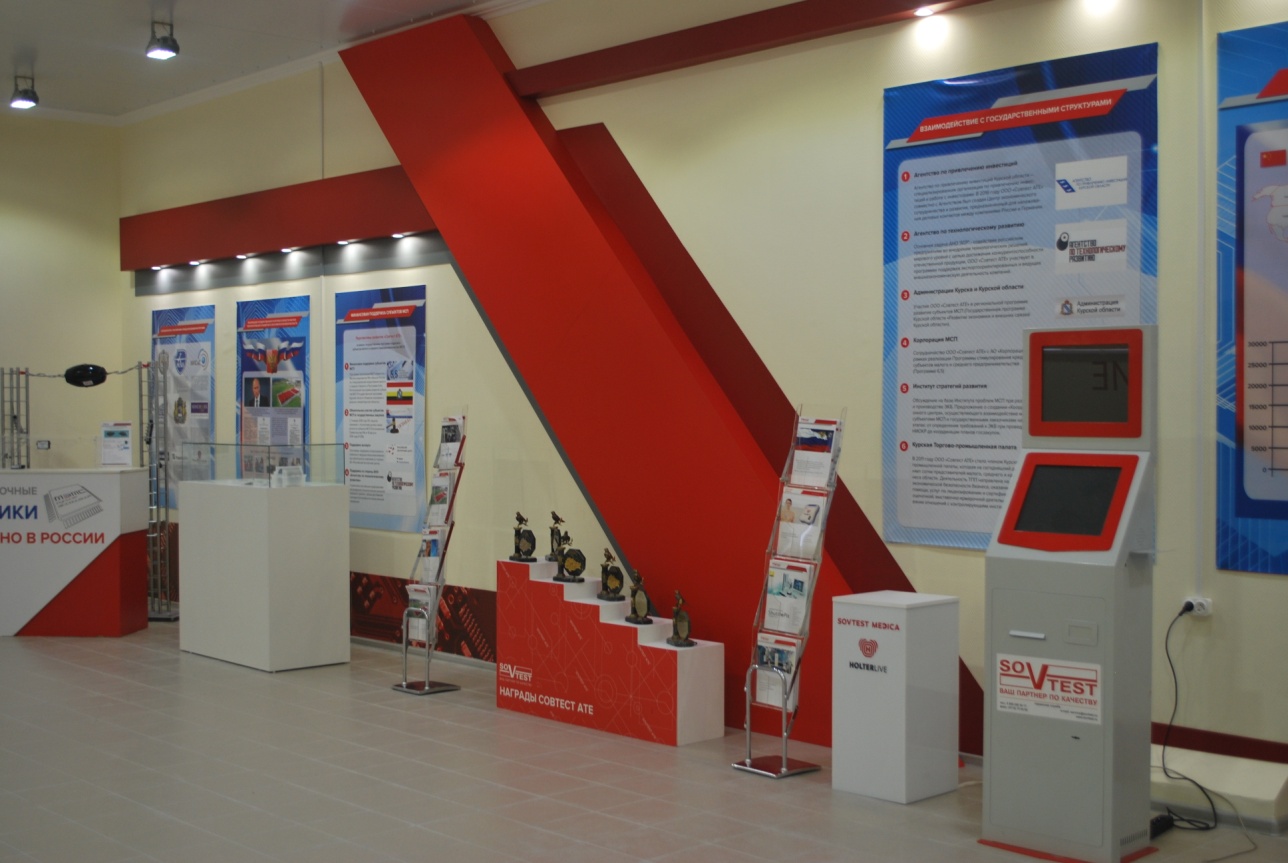

В последнем — 7-м корпусе — находится демозал, небольшая столовая и конференц-зал.

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 37

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 38

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 39


Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 41

Взгляд изнутри на современный отечественный завод по производству микроэлектроники и не только - 42

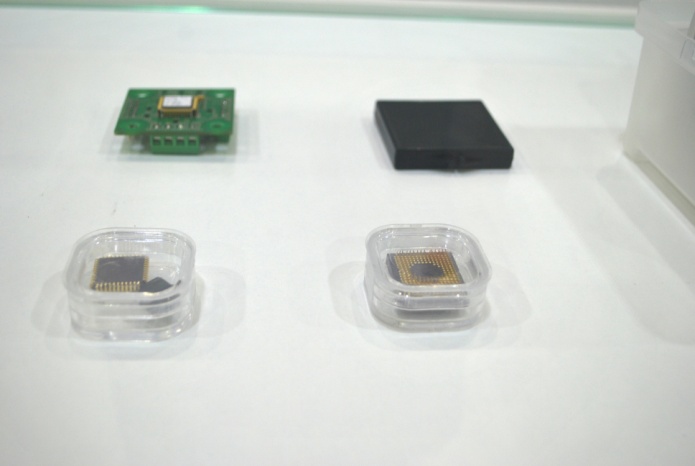

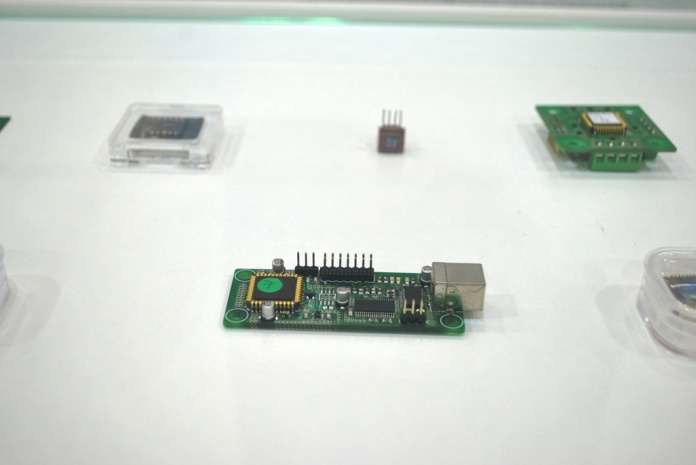

А это, собственно, и есть те самые датчики, которые здесь собираются выпускать. Но для этого надо сначала открыть 2-ю и 3-ю очередь завода. Пока можно увидеть только опытные образцы

В целом, впечатления от завода остались самые оптимистичные – производство живое, современное. Людей не так уж много, видимо, в связи с тем, что большинство процессов автоматизированы. Интересно, конечно, посмотреть, что будет в остальных корпусах. Но сначала пусть достроятся. Так что, скорее всего, продолжение следует…
