«Cделать красиво». Визуализация обучения с Tensorboard от Google

в 19:37, , рубрики: Google, Google API, python, tensorboard, TensorFlow, визуализация данных, инкарт, машинное обучение, нейронные сети


Красота, как известно, требует жертв, но и мир обещает спасти. Достаточно свежий (2015г) визуализатор от Google призван помочь разобраться с процессами, происходящими в сетях глубокого обучения. Звучит заманчиво.
Красочный интерфейс и громкие обещания затянули на разбор этого дизайнерского шайтана, с неинтуитивно отлаживающимися глюками. API непривычно скудный и часто обновляющийся, примеры в сети однотипны (глаза уже не могут смотреть на заезженный MNIST).
Чтобы опыт не прошел зря, решила поделиться максимально простым описанием инсайтов с хабравчанами, ибо рускоязычных гайдов мало, а англоязычные все как на одно лицо. Может, такое введение поможет вам сократить время на знакомство с Tensorboard и количество ругательных слов на старте. Также буду рада узнать, какие результаты он дал в вашем проекте и помог ли в реальной задаче.

Дабы не повторяться лиший раз, поднимать тему работы с Tensorflow как таковым не буду, об этом можно почитать например тут, а здесь в конце даже посмотреть на пример использования Tensorboard. Повествование будет вестись с предположением, что концепция графа операций, используемого в Tensorflow, вам уже знакома.
Официальный Guide Tensorboard содержит, на самом деле, все, что требуется, так что если вы привыкли работать с кратким описанием и подхватываете идеи на лету — можете переходить по ссылке и использовать инструкции разработчиков. Мне с наскока их осознать и применить не удалось.

Общий принцип записи логов

Вытащить параметры работы сети, выстроенной в TensorFlow(TF), очень непросто. TensorBoard(TB) выступает как инструмент в этой задаче.
TF умеет собирать, можно сказать, в «коробки» — summary, данные, которые нам и отображает TB. Причем, существует несколько видов этих «коробок» для разных типов данных.
tf.summary.scalar Сюда можно класть любые числовые значения, например, функции потерь на каждой (или не каждой) эпохе обучения. Отображение в TB будет в виде привычного графика x(n).
tf.summary.image Собирает изображения.
tf.summary.audio Собирает любые аудиофайлы.
tf.summary.text Собирает текстовые данные.
tf.summary.histogram Собирает набор значений и в TB отображает «слоистые» гистограммы распределения этих значений, по каждому шагу записи. Хорошо для хранения данных весов, можно отслеживать изменения их величин на каждой эпохе обучения.
В качестве аргумента задается название «коробки» и переменная, из которой будет забираться значение. Например:

tf.summary.scalar('loss_op', loss_op)

В моей задаче были актуальны типы scalar и histogram.

Как выглядит scalar и histogram

Точность на тренинговой выборке и функция потерь. Жирным рисуется сглаженный график (степень сглаживания задает пользователь бегунком), бледно — оригинальные данные.

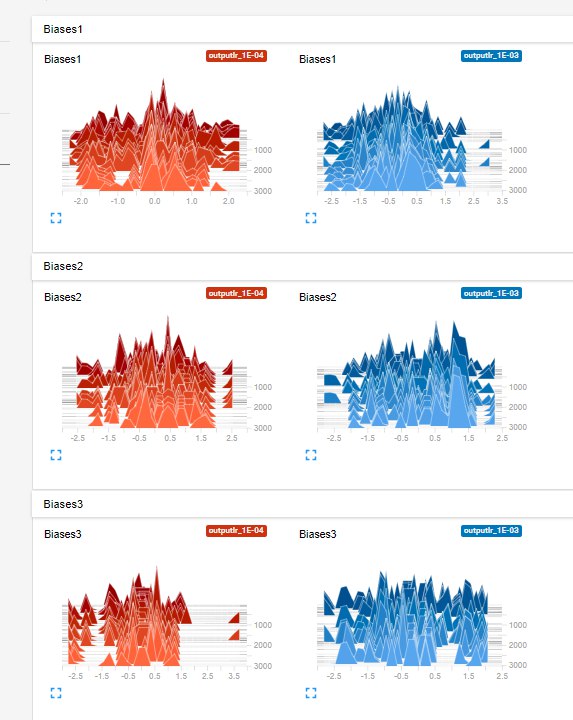

Гистограммы весов трех слоев, для двух величин Learning rate (0.001 и 0.0001).

Чтобы не пополнять по отдельности каждую «коробку» в явном виде, используйте merge_all() , собирав их таким образом в одну кучу и получая нужные данные по всем «коробкам» за раз.

tf.summary.scalar('loss_op', loss_op) #делаем "коробку" под функцию потерь.
tf.summary.scalar('accuracy', accuracy) #под точность
tf.summary.histogram('Biases1',biases['h1']) #под смещения первого слоя(они берутся из словаря по ключу h1)
tf.summary.histogram('Weights1',weights['h1']) #под веса первого слоя
"""
...
в общем,задаем все необходимые summaries
...
"""
merged_summary_op = tf.summary.merge_all() #и сливаем в единый набор "коробок"

Естественно, упомянутые accuracy, loss_op, biases и weights объявляются отдельно как участники текущего графа операций.
Далее merged_summary_op просто активизируется в нужные моменты во время исполнения сессии. Например, при запуске обучения:

 [_, _, sum_result] = sess.run([train_op, loss_op,merged_summary_op], feed_dict={X: batch_x_norm, Y: batch_y}) #запускаем обучение, на выходе нас ничего не интересует, кроме содержимого для "коробок", которое отдается в sum_result
summary_writer.add_summary(sum_result, i) #записываем результат в логи, i-номер степа обучения

Как вы заметили, запись результата в файл происходит с помощью (простите за уменьшительно-ласкательное, но альтернативы я не смогла придумать) «записывалки» summary_writer и ее функции add_summary. «Записывалка» объявляется заранее, в аргументах указывается путь к папке с логами. Создание нескольких writer-ов удобно использовать для разнесения результатов на тестовой и тренинговой выборках, об этом подробнее расскажу в следующей статье. Плюс ко всему можно добавлять в логи значения используемых гиперпараметров (типа learning rate, вид функции активации, количесто слоев и тд. Боле подробно про то, как задавать гиперпараметры и можно посмотреть тут ), коротые будут также отображаться в TB.


Log_Dir="logs/outputNew/myNet" #директория к логам в рабочей папке
hparam= "LR_%s,h1_%s,h2_%s,h3_%s" % (learning_rate,n_hidden_1,n_hidden_2,n_hidden_3) #при отображение графика будет выведено название с указанными гиперпараметрами
summary_writer= tf.summary.FileWriter(Log_Dir+hparam)
summary_writer_train.add_graph(sess.graph)#и обязательно добавляем в наш writer граф операций текущей сессии для отображения в TB структуры графа

Запуск визуализатора TB производится с помощью команды (конечно, через консоль):

tensorboard --logdir='Log_Dir'

Так что прогнав сессию, обучив сеть и собрав все нужные данные в логи, можно наконец посмотреть их в браузере, зайдя на localhost:6006. Думаю, вы и сами разберетесь с разными форматами отображения: хотя бы это у TB действительно интуитивно понятно. А о том, как удобно выводить графики по группам (гиперпараметров, например), использовать теги, расскажу в следующей статье.

Итак, в целом процесс подготовки почвы для TB (опуская особенности построения графа операций с TF, конечно, сейчас не об этом) выглядит примерно так:

  1. Формируем граф операций, следуя принципам работы с TF
  2. Создаем «коробки»-summary под данные, которые хотим собирать в логи
  3. Сливаем все «коробки» с помощью merge_all()
  4. Задаем «записывалку» summary_writer, в которой указываем путь для логов и сразу добавляем наш граф
  5. Во время сессии вызываем смёрженные коробочки в run-e и пишем результат с помощью summary_writer
  6. Смотрим результат в TB, скрестив пальцы

Три проблемы, которые могут всплыть

TB не видит логи
Проверьте указанный к ним путь! Если не видит снова, еще раз перепроверьте! И так пока не заработает. Если в папке логов лежат файлы, то TB их не может увидеть лишь в случае неверной директории.
Сильно заторможенное обновление графиков
Для того, чтобы график отобразился в TB, приходится ждать до 15 минут. По началу я думала, что это какие-то проблемы с записью логов, но даже перезапуск TB не помогал решить проблему запоздалой подгрузки новых данных. Приходилось работать в режиме «пишем логи — ждем 10 минут — смотрим, что подгрузил TB». Винить в тормозах компьютор никогда не приходилось, так что корень проблемы где-то в другом месте. Интересно будет услышать, встретил ли кто-то еще этот глюк.
Дублирование имен и данных
Периодически у меня вылезало дублирование данных. Например могло возникнуть несколько видов точности или весов. Или что-то типа такого , причем эту проблему разрешить не удалось, так как неясно происхождение дубликатов. Призываю быть аккуратнее с присвоением имен — это иногда помогает (в графе операций и в summary) и анализом итоговых графиков. Иногда там оказывается не то, что хотелось бы.

Далее планирую осветить вопрос разделения writer-ов для тестовой и тренинговой выборок, а также какие есть варианты режимов отображения нагенерированой кучи логов.
В рабочем проекте по классификации участков временного ряда результата лучше, чем простая лог.регресия, нейронки не дали, как я ни пыталась пробовать разные конфигурации. Но инструмент освоен, а значит может принести плоды в дальнейшем.

Stay tuned!
