4 дополнительных USB порта для Raspberry Pi Zero? Не проблема

в 23:47, , рубрики: diy или сделай сам, Raspberry Pi, usb, платы, Электроника для начинающих

4 дополнительных USB порта для Raspberry Pi Zero? Не проблема - 1

Миниатюрный ПК Raspberry Pi Zero вышел совсем недавно, но поклонники «малинки» уже успели поработать с платой. Так, один из пользователей добавил к мини-ПК WiFi модуль. Другой сделал из платы миниатюрную консоль, встроив ее прямо в игровой контроллер. И хотя эти проекты сложными или красивыми никак нельзя назвать, они вызывают определенный интерес других владельцев «малинки».

Сейчас к списку указанных проектов добавился еще один. Так, очередной покупатель Raspberry Pi Zero решил, что одного USB порта для платы мало, и решил добавить еще несколько. При этом в его распоряжении оказался USB-хаб LogiLink UA0160, размер которого практически идеально совпадал с платой.

Сначала питание

Изначально необходимо было запитать Pi Zero при помощи хаба. Для этого было решено использовать USB устройства. LogiLink UA0160 избавили от корпуса, и началась работа.

Подключения следующие:

  • Pi Zero PP1 — 5V хаба;
  • Pi Zero PP6 — GND хаба;

Используя мультиметр, пользователь смог определить, что все было сделано правильно.

4 дополнительных USB порта для Raspberry Pi Zero? Не проблема - 2

4 дополнительных USB порта для Raspberry Pi Zero? Не проблема - 3

Теперь USB

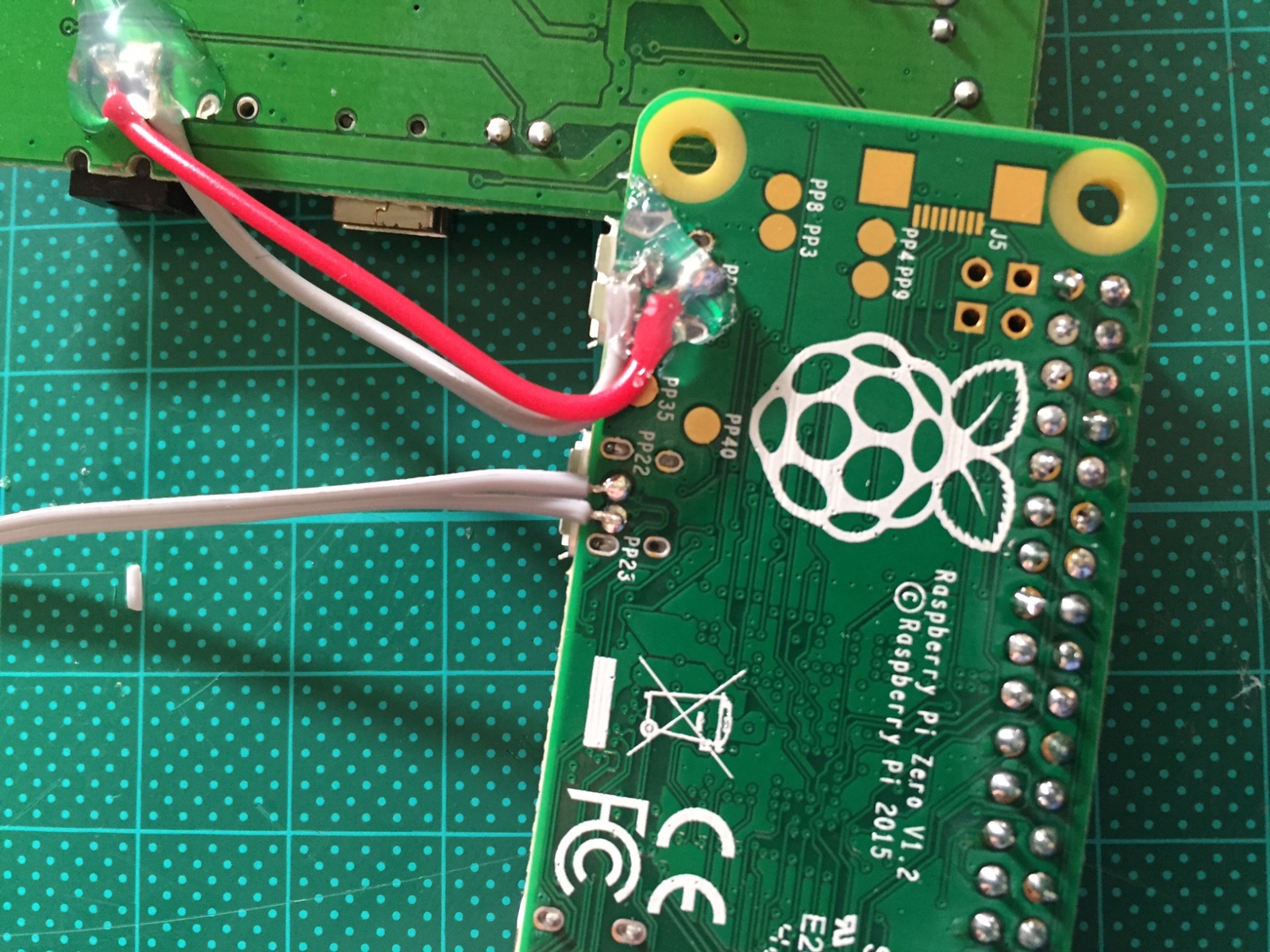

Следующий шаг — подключение USB OTG от Pi к USB порту хаба. Это и было сделано:

  • Pi Zero PP22 — D+ хаба (на коннекторе mini USB);
  • Pi Zero PP23 — hub хаба (на коннекторе mini USB);

4 дополнительных USB порта для Raspberry Pi Zero? Не проблема - 4

4 дополнительных USB порта для Raspberry Pi Zero? Не проблема - 5

Объединяем две платы

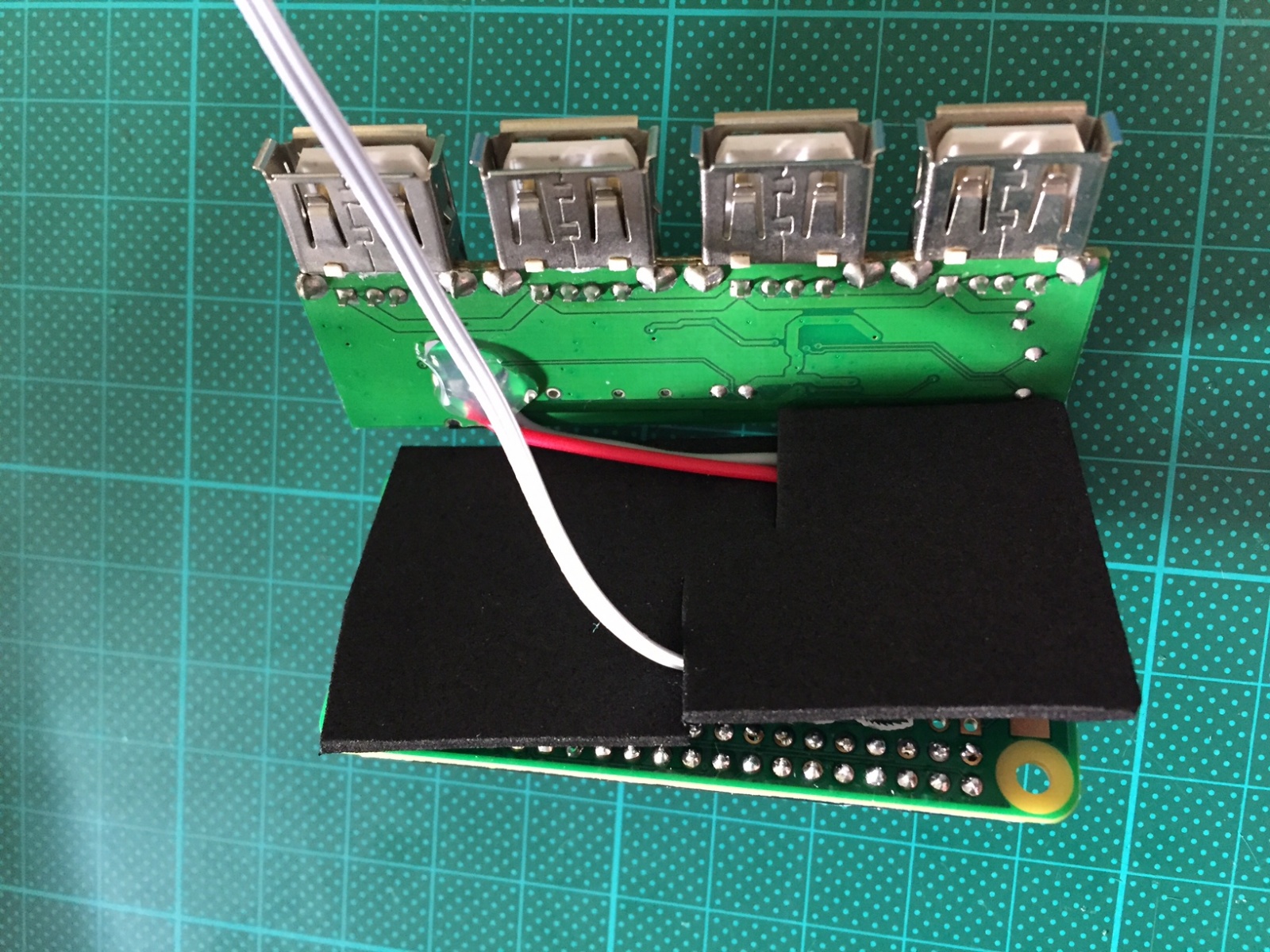

Для того, чтобы соединить две платы вместе, было решено не заморачиваться, и использовать обычную эластичную ленту. Ну, а для того, чтобы избежать соединения контактов двух плат, был использован тонкий поролон.

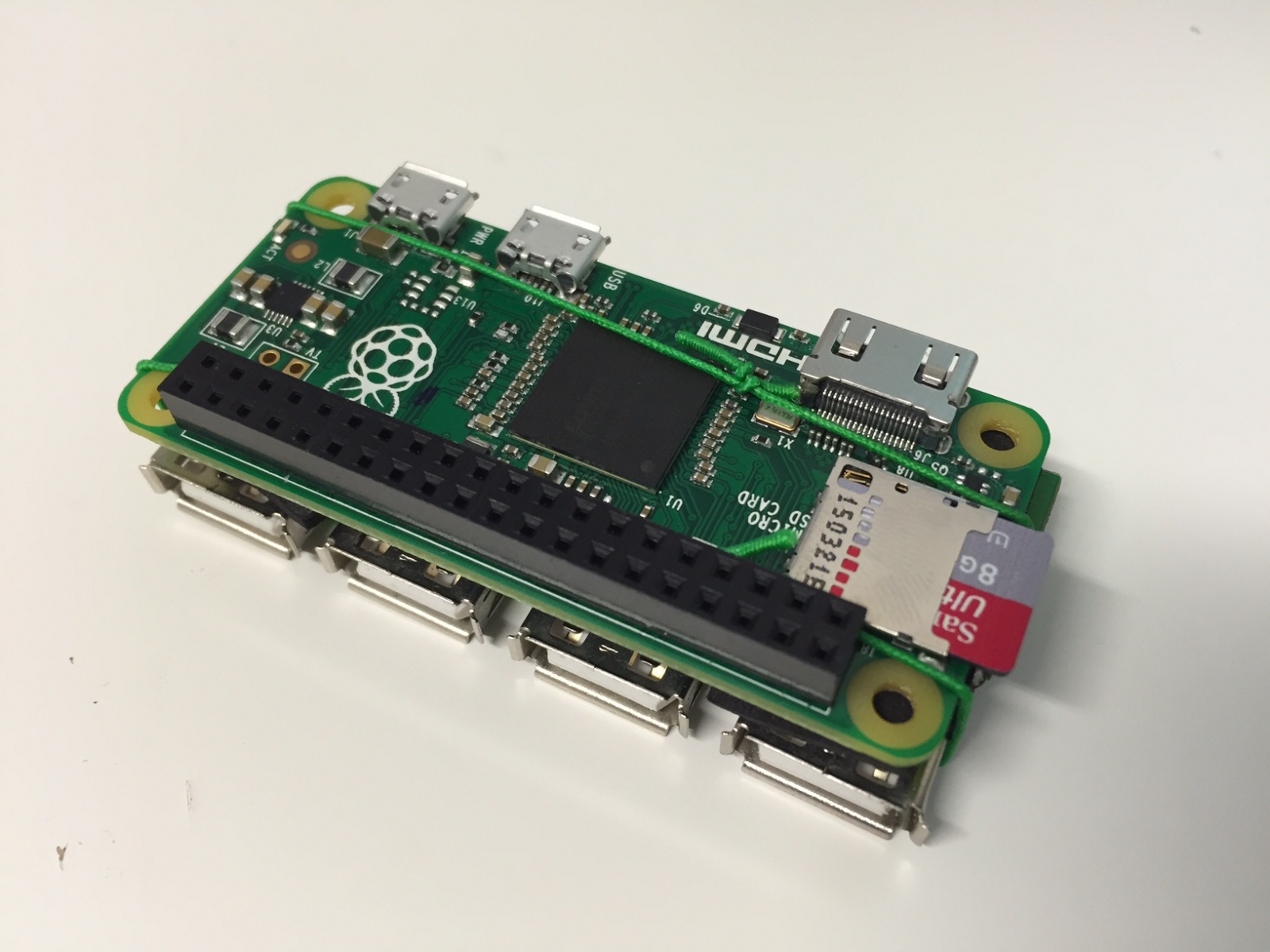

4 дополнительных USB порта для Raspberry Pi Zero? Не проблема - 6

4 дополнительных USB порта для Raspberry Pi Zero? Не проблема - 7

4 дополнительных USB порта для Raspberry Pi Zero? Не проблема - 8

Все это — довольно просто, но сложные проекты, как это всегда происходит, появятся чуть позже. Сейчас же пользователи предлагают простые решения, способы расширения функциональности платы. Этот вариант уж точно лучше, чем подпайка к «малинке» беспроводного модуля связи. Теперь и модуль можно добавить, и много чего еще.

Если нужна страничка автора, то вот она.

Автор: marks
