Сенсорный радио выключатель на батарейках. Livolo + Z-Uno

в 10:46, , рубрики: arduino, diy или сделай сам, diy умный дом, Raspberry Pi, razberry, z-uno, z-wave, ZUNO, автоматизация дома, Блог компании Z-Wave.Me, Интернет вещей, микроконтроллеры, производство электроники, умный дом, умный дом z-wave

Сенсорный радио выключатель на батарейках. Livolo + Z-Uno - 1
Я полюбил сенсорные выключатели! Мне нравится их внешний вид, блестящее стекло, подсвечивающиеся кнопочки, смотрятся элегантно!
Т.к. моя квартира автоматизирована технологией Z-Wave, то и сенсорные выключатели должны поддерживать эту технологию. С переделкой кнопочного радио выключателя в сенсорный я справился в прошлый раз. Теперь мне нужен пульт на батарейках в виде сенсорного выключателя, который я смогу приклеить на двухсторонний скотч на кухне, чтобы дети доставали.

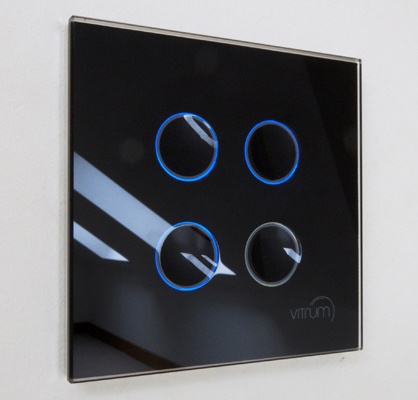

Сенсорные Z-Wave выключатели Vitrum

Если вы можете себе позволить выключатель за 20К ₽, обратите свое внимание на Z-Wave продукцию Vitrum
Сенсорный радио выключатель на батарейках. Livolo + Z-Uno - 2

Если вы хотите свой уникальный сенсорный выключатель, да еще и не дороже 4К ₽, добро пожаловать под кат.

  1. В качестве декоративной панели я использовал стекло от выключателя Livolo (Aliexpress — 250₽)
    Сенсорный радио выключатель на батарейках. Livolo + Z-Uno - 3
  2. Крепление стекла Livolo (Aliexpress — 50₽)
    Сенсорный радио выключатель на батарейках. Livolo + Z-Uno - 4
  3. Z-Wave плата Z-Uno (Rus.Z-Wave.Me — 3500₽)
    Сенсорный радио выключатель на батарейках. Livolo + Z-Uno - 5
  4. Радио-детальки (Chipdip.ru — 50₽)

Мозгом выключателя является Z-Wave плата Z-Uno. С помощью ЛУТ я сделал шилд нужного размера с двумя проводящими поверхностями, которые выполняют роль сенсорной панели. Для измерения емкости сенсорной поверхности используется микросхема TTP-223.
Сенсорный радио выключатель на батарейках. Livolo + Z-Uno - 6

Z-Uno питается от одной батарейки CR2032 и по предварительным расчетам проработает около года (места хватает на 4 батарейки).
Сенсорный радио выключатель на батарейках. Livolo + Z-Uno - 7

Две сенсорные кнопки подключены к пинам 0 и 20, и к пину 18 через диоды. При подаче низкого уровня на пин 18 происходит прерывание, которое будит Z-Uno и запускает код опроса кнопок. Если сработала нижняя кнопка, отправляется команда ВЫКЛЮЧИТЬ, если верхняя — ВКЛЮЧИТЬ. После опроса кнопок отправляем Z-Uno в сон, чтобы не тратить заряд батареи.
Сенсорный радио выключатель на батарейках. Livolo + Z-Uno - 8

Скетч пишется в среде Arduino и занимает всего 45 строк, ничего сложного даже для начинающего ардуинщика. Почитать о специфичных Z-Uno функциях можно здесь http://z-uno.z-wave.me/reference
Сенсорный радио выключатель на батарейках. Livolo + Z-Uno - 9

Z-Uno cкетч выключателя с двумя кнопками на батарейках

#define BTN_INT_PIN 18   // INT pin
#define BTN_PIN 20       // button pin
#define BTN_PIN1 0       // button pin
#define CONTROL_GROUP 1  // number of Association Group
#define SWITCH_ON 0xff
#define SWITCH_OFF 0

ZUNO_SETUP_ASSOCIATIONS(ZUNO_ASSOCIATION_GROUP_SET_VALUE); // Send Turn On/Off command to associated devices
ZUNO_SETUP_SLEEPING_MODE(ZUNO_SLEEPING_MODE_SLEEPING); // SLEEPING MODE

byte lastValue = 0;
byte lastValue1 = 0;

// the setup routine runs once when you press reset:
void setup() {
     pinMode(BTN_PIN, INPUT);
     pinMode(BTN_PIN1, INPUT);
}

// the loop routine runs over and over again forever:
void loop() {
  byte buttonState = digitalRead(BTN_INT_PIN);

  if (buttonState == HIGH) {
    byte currentValue = digitalRead(BTN_PIN);
    byte currentValue1 = digitalRead(BTN_PIN1);

    // Button Up
    if (currentValue != lastValue) {  // if state changes
      lastValue = currentValue;      // save new state
      if (lastValue) {
        zunoSendToGroupSetValueCommand(CONTROL_GROUP, SWITCH_ON); // if button pressed - send switch ON command
      }
    }

    // Button Down
    if (currentValue1 != lastValue1) {  // if state changes
      lastValue1 = currentValue1;      // save new state
      if (lastValue1) {
        zunoSendToGroupSetValueCommand(CONTROL_GROUP, SWITCH_OFF); // if button pressed - send switch OFF command
      }
    }
  }
  zunoSendToSleep(); // Go to sleep
}

После сборки устройства и заливки скетча, выключатель нужно добавить в сеть Z-Wave контроллера, у меня RaZberry, добавить в ассоциации выключателя устройства которыми хотим управлять, у меня свет на кухне.
Сенсорный радио выключатель на батарейках. Livolo + Z-Uno - 10

Лепим на двухсторонний скотч в удобное место и радуемся!
Сенсорный радио выключатель на батарейках. Livolo + Z-Uno - 11

Благодаря тому, что плата Z-Uno имеет очень компактные размеры, а именно: 21х40х6 мм, получилось разместить ее целиком внутри крепежной пластины Livolo и стекла. Толщина готового выключателя вместе с батарейкой составляет 12 мм. Соседние розетки Legrand с рамкой отстают от стены на 13 мм. Выключатель отлично вписался в дизайн моей кухни, а ребенок приучается выключать свет за собой.
Z-Uno можно приобрести за 3500₽ в розничном магазине http://5smart.ru или у производителя http://rus.z-wave.me
