Обзор 98 одноплатных компьютеров. Часть 4

в 1:07, , рубрики: arduino, banana pi, beaglebone black, cubieboard, diy или сделай сам, fpga, Raspberry Pi, Железо, одноплатные компьютеры, Электроника для начинающих

Часть 1
Часть 2
Часть 3
Часть 4

Parallella

Обзор 98 одноплатных компьютеров. Часть 4 - 1
компания/проект — Adapteva, Parallella.org
обзор LinuxGizmos
страница продукта
CPU — Xilinx Zynq-7020 или -7010 SoC (2x Cortex-A9 @ 667MHz plus FPGA); 16-core Epiphany RISC chip
Память — 1GB DDR3 RAM
Цена — $99
Плата предназначена для построения энергоэффективных серверных кластеров и исследований в области параллелизма, и построена на базе Zynq ARM/FPGA SoC работающего под управлением дистрибутива Ubuntu 15.04, названного Parabuntu, а также «доморощенного» 16-ядерного сопроцессора Epiphany. Порты включают microSD, GbE, micro-HDMI, и два USB. Четыре 60-pin разъёма служат для расширения ввода-вывода и связаны с FPGA и с чипом Epiphany. Adapteva также предлагает за $75 версию Micro-Server с Zynq-7010, у которой нет USB, HDMI, и расширений I/O. В прошлом году также был выпущен корпус Parallella Aluminum Case за $29.50 с теплорассеивающей пластиной, но сейчас его нет в продаже. Новый чип Epiphany-V, содержащий 4.5 млрд. транзисторов должен был выйти уже несколько месяцев назад.

pcDuino Lite WiFi

Обзор 98 одноплатных компьютеров. Часть 4 - 2
компания/проект — LinkSprite Technologies
страница продукта
CPU — Allwinner A10 (1x Cortex-A8 @ 1GHz); Mali-400 GPU
Память — 256MB RAM; 2GB flash
Цена — $29
Плата pcDuino Lite от LinkSprite была снята с производства, но аналогичная pcDuino Lite WiFi продолжает выпускаться. Плата размером 100 x 52mm работает под Ubuntu 12.04 с ядром Linux 3.0 на олдскульном Cortex-A8 Allwinner A10. Питание платы 5V, на плате установлены 256MB RAM, 2GB flash, порт HDMI, интерфейс в стиле Arduino, и конечно, WiFi. LinkSprite сняла с производства несколько плат в прошлом году, включая pcDuino2, pcDuino3, и pcDuino3B. Самая новая плата pcDuino3 Nano на Allwinner A20 числится как «нет в продаже — зайдите позже».

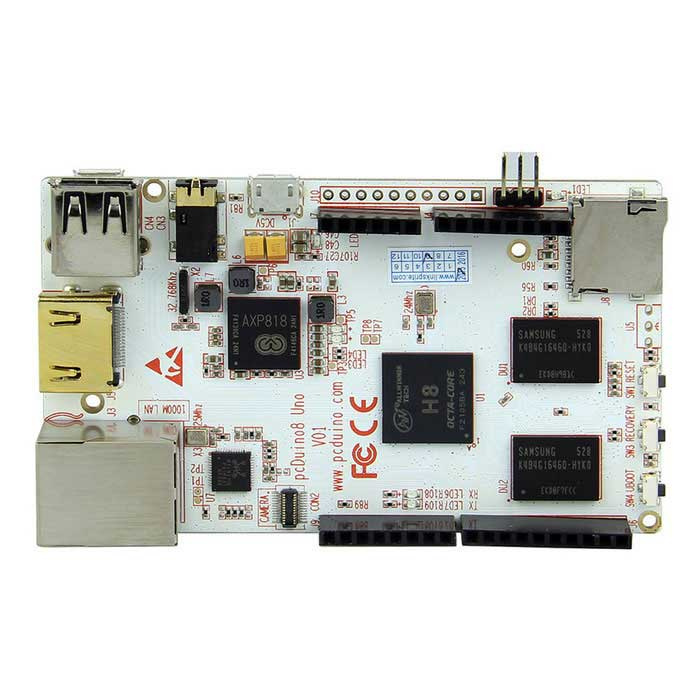

pcDuino8 Uno

Обзор 98 одноплатных компьютеров. Часть 4 - 3
компания/проект — LinkSprite Technologies
страница продукта
CPU — Allwinner H8 (8x Cortex-A7 @ 2GHz); PowerVR SGX544 GPU
Память — 1GB DRAM
Цена — $49
Плата pcDuino 8 Uno отсутствует на главной странице LinkSprite, но есть в продаже, в глубинах сайта. Плата имеет восьмиядерный Allwinner H8 на частоте 2GHz, с обычными разъёмами расширения pcDuino Arduino. Размер платы 92 x 54mm, на плате есть microSD, GbE, USB host, USB OTG, HDMI, аудио, MIPI-CSI, и IR. Есть версия PCDuino 8, работающая только под Android, для OEM-производителей, она немного отличается разъёмами I/Oи корпусом.

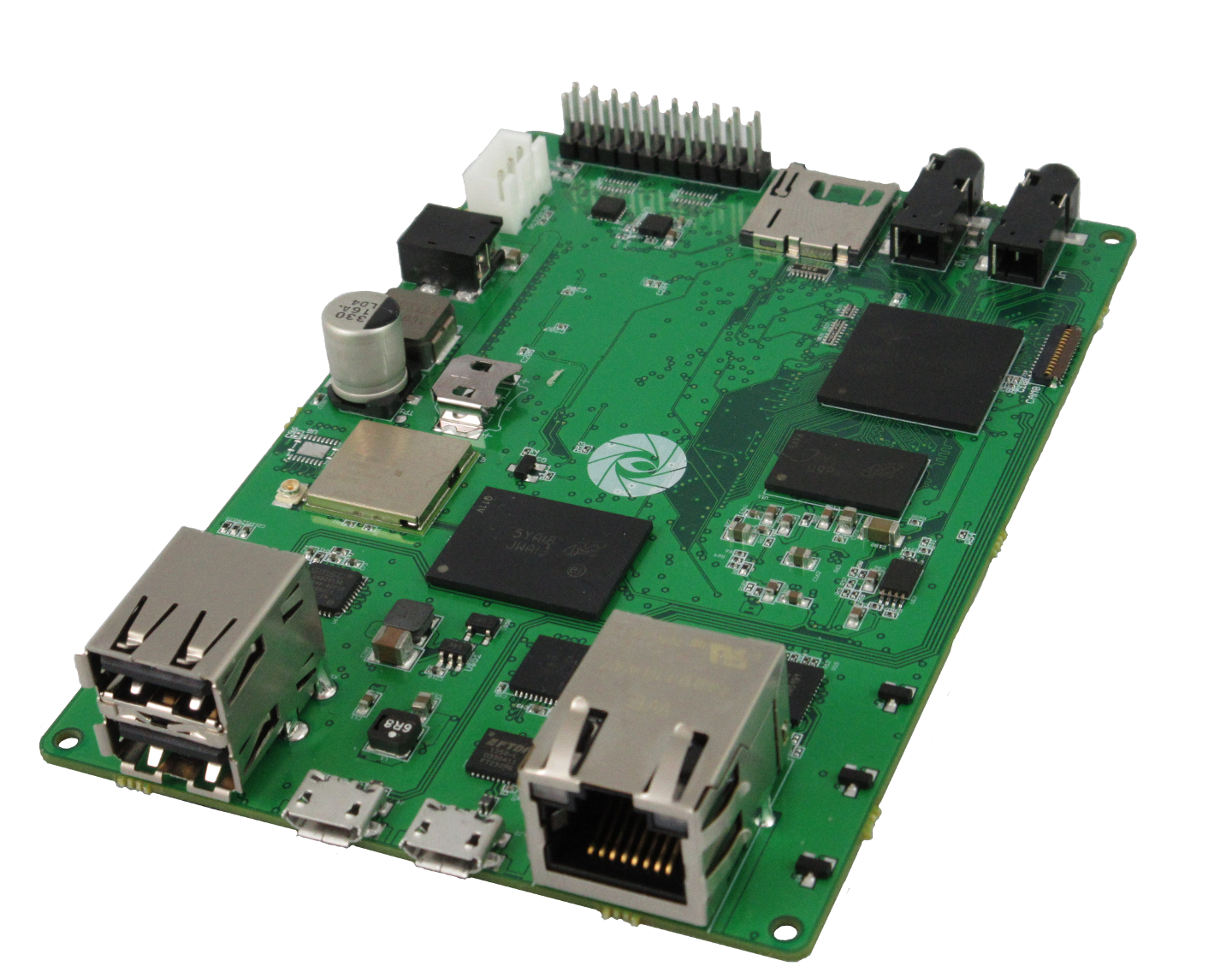

Pepper 43R / 43C

Обзор 98 одноплатных компьютеров. Часть 4 - 4
компания/проект — Gumstix
страница продукта
CPU — TI Sitara AM3354 (1x Cortex-A8 @ 800MHz); PowerVR SGX530 3D GPU
Память — 512MB RAM
Цена — $169
Компания Gumstix, известная модулями Overo и DuoVero и соответствующими несущими платами, также выпустила одноплатник Pepper в прошлом году, и предоставляет полные схемы. Оригинальный Pepper за $250 появился в 2013 и был заменён тремя новыми моделями, но на более слабом TI AM3354 SoC вместо оригинального AM3359. SoC AM3354 объединён с 3D PowerVR GPU, но в SoC нет модуля PRU. Pepper 43R и 43C за $169 очень похожи, но Pepper DVI-D существенно отличается. Плата Pepper 43R поддерживает резистивный тачскрин, а Pepper 43C поддерживает емкостной, и каждая опционально поставляется с 4.3-дюймовым тачскрином за $39. Версия 43R также имеет восьмиканальный двунаправленный преобразователь логических уровней и понижающий преобразователь от TI, а также много других мелких отличий. BНа обоих платах есть порт GbE, слот microSD, два порта micro-USB, порт USB-консоли (вероятно, мост UART-USB, прим. перев), и TI WiLink 8 WiFi/BT 4.1 LE модуль с режимом точки доступа и разъёмом U.FL. Плата Pepper 43 также оборудована 20-pin GPIO, аудиоразъёмом, поддержкой батареи LiPo, PMIC, и светодиодами.

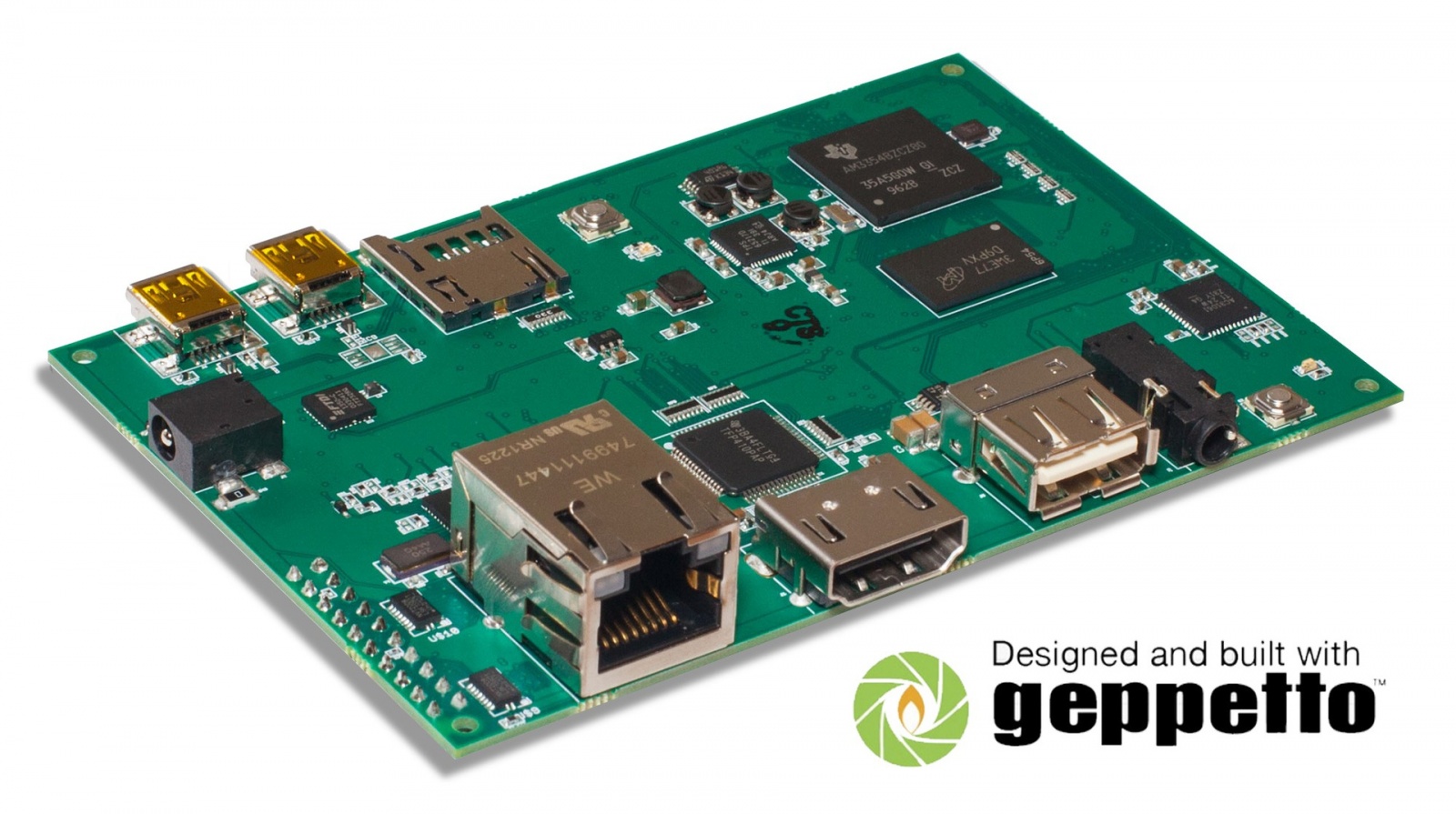

Pepper DVI-D

Обзор 98 одноплатных компьютеров. Часть 4 - 5
компания/проект — Gumstix
страница продукта
CPU — TI Sitara AM3354 (1x Cortex-A8 @ 800MHz); PowerVR SGX530 3D GPU
Память — 512MB RAM
Цена — $119
Плата Pepper DVI-D имеет похожий размер, TI AM3354 SoC, и 512MB RAM как и Pepper 43R и 43C (см. выше), но гораздо дешевле, и имеет другое назначение. Вместо поддержки тачскрина, плата Pepper DVI-D имеет порт HDMI (через DVI-D) и поддерживает HD вместо 720p. Другие возможности включают в себя слот microSD, порт GbE, аудиоразъём, последовательный порт, порт USB host, и два порта micro-USB device. Как и платы Pepper 43, доступны образы Yocto, Ubuntu, и Android. На сайте есть сообщество разработчиков Gumstix, с проектами и руководствами. Как и другие платы Peppers, этот одноплатник спроектирован в Gumstix Geppetto DIY, и поддерживает кастомизацию I/O с использованием Geppetto. вы можете послать им свой дизайн платы и заказать её производство.

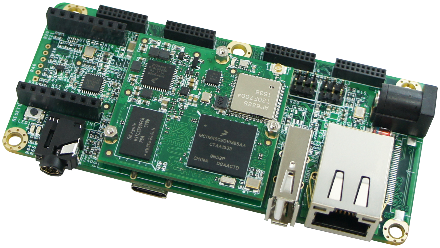

PICO-IMX6UL-KIT

Обзор 98 одноплатных компьютеров. Часть 4 - 6
компания/проект — Wandboard.org; Technexion; NXP
обзор LinuxGizmos
страница продукта
CPU — NXP i.MX6 UltraLite (1x Cortex-A7 @ 528MHz); WXGA graphics
Память — 512MB RAM; 4GB eMMC
Цена — $65
Составная (sandwich) плата PICO-IMX6UL-KIT, это ребрендинг прошлогодней HobbitBoard, расширенной до 512MB RAM. Вместо поддержки Brillo OS от Google, она поставляется с предзагруженной версией Brillo от Google, названной Android Things. Плата PICO-IMX6UL-KIT является де-факто референсной платформой для IoT-ориентированной OS, которая также поддерживает Raspberry Pi 3 и Intel Edison. Как HobbitBoard и практически идентичная NXP I.MX6UL Development Platform, плата PICO-IMX6UL-KIT основана на PICO-IMX6UL COM от TechNexion (который продаётся у NXP как NXP Pico). несмотря на то, что это коммерческий продукт, платы PICO-IMX6UL-KIT (COM и несущая плата) поставляются с полными схемами и открытой лицензией. Помимо RAM и OS, плата PICO-IMX6UL-KIT идентична с HobbitBoard, и оснащена малопотребляющим i.MX6 UltraLite (UL), а также WiFi, BT 4.0, 10/100 Ethernet, двумя портами USB, аудиоразъёмом, и PMIC. Плата COM может быть снята и установлена в 70-pin разъём Hirose на несущей плате Intel Edison. Размер платы PICO-IMX6UL-KIT 100 x 45mm. Плата также имеет сокет MikroBus для расширений Click, а также четыре Wandboard-совместимые разъёма расширения. набор стоит $90, но можно найти и за $65 в ARMkits.

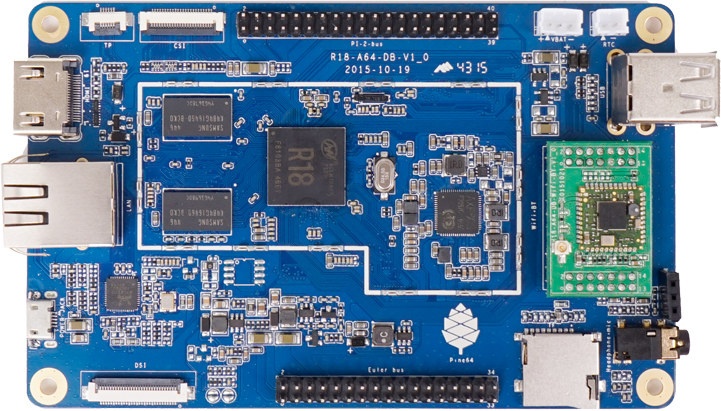

Pine A64

Обзор 98 одноплатных компьютеров. Часть 4 - 7
компания/проект — Pine64, Inc.
обзор LinuxGizmos
страница продукта
CPU — Allwinner A64 (4x Cortex-A53 cores @ 1.2GHz); Mali-400 MP2 GPU
Память — 512MB (standard), 1GB ($19 Plus), 2GB ($29 Plus) DDR3 RAM
Цена — $15 to $29
Четырёхядерный 64-bit аналог Raspberry Pi побил новый рекорд цена/производительность прошлой весной, и до сих пор очень конкурентен. Стандартные возможности включают microSD, HDMI, Fast Ethernet, аудио, два порта USB 2.0, и порты micro-USB. Размеры платы 127 x 79mm, есть Pi-совместимый разъём 40-pin и 14-pin разъём Euler. Также есть RTC. Диапазон температур от -20 до 70°C. Модель за $15 поставляется с 512MB RAM, но мы рекомендуем модели Plus за $19 или за $29, доступные в 1GB и 2GB конфигурациях, соответственно. Более дорогая модель имеет GbE, интерфейс тач-панели, порты MIPI-DSI и MIPI-CSI, а также опциональные дисплей и камеру. Поддерживаются Android 6.0/7.1, Remix OS 2.0, Debian Jesse Mate, и Ubuntu 16.04 в образах Mate, Base, и minimal. Плата также совместима с openSUSE, Armbian, Arch, Fedora, Gentoo, и т.п… В январе, Pine64 выпустили модуль SODIMM SoPine A64 COM, содержащий начинку Pine A64. Также был запущен опенсорсный ноутбук Pinebook на том же процессоре A64, за $89 (11.6") или за $99 (14").

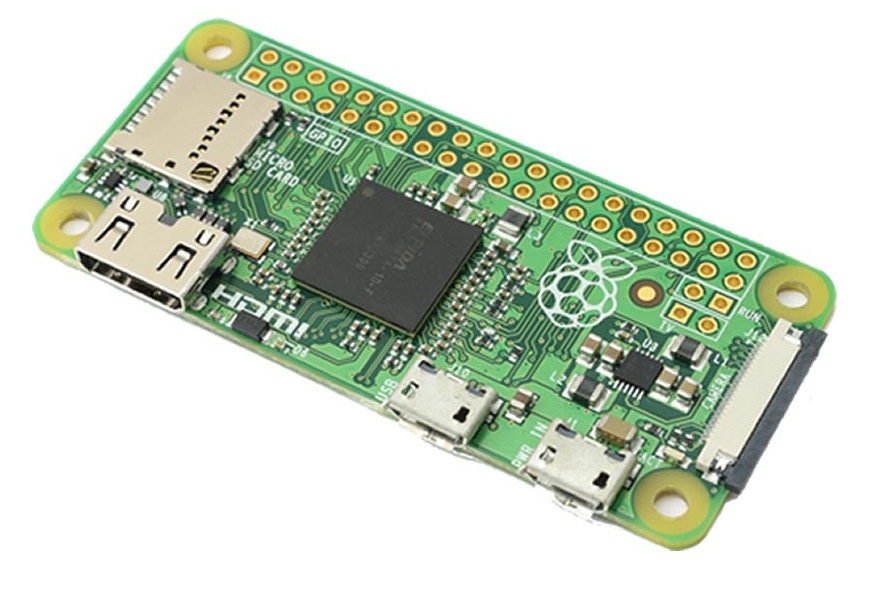

Raspberry Pi Zero

Обзор 98 одноплатных компьютеров. Часть 4 - 8
компания/проект — Raspberry Pi Foundation
обзор LinuxGizmos
страница продукта
CPU — Broadcom BCM2835 (1x ARM1176JZFS core @ 1GHz) c FPU и VideoCore IV dual-core GPU
Память — 512MB SDRAM
Цена — $5 and up
При цене от $5 до $25 в зависимости от наличия кабелей и адаптеров (мы указали цену $14 в таблице сравнения) — Raspberry Pi Zero за $5 очень хорошая покупка для «хакерских» IoT-пректов с ограниченными габаритами. Крошечная, 65 x 30mm плата Zero имеет тот же процессор ARM11, что и Raspberry Pi A+ и B+, но с частотой 1GHz. COM-одноплатник поставляется со слотом microSD, парой портов micro-USB, и портом mini-HDMI с поддержкой аудио, и с нераспаянным разъёмом композитного видео. Нет ни одного порта USB, ни портов DSI и CSI, ни аудио, которые есть на платах Pi 2 и 3.

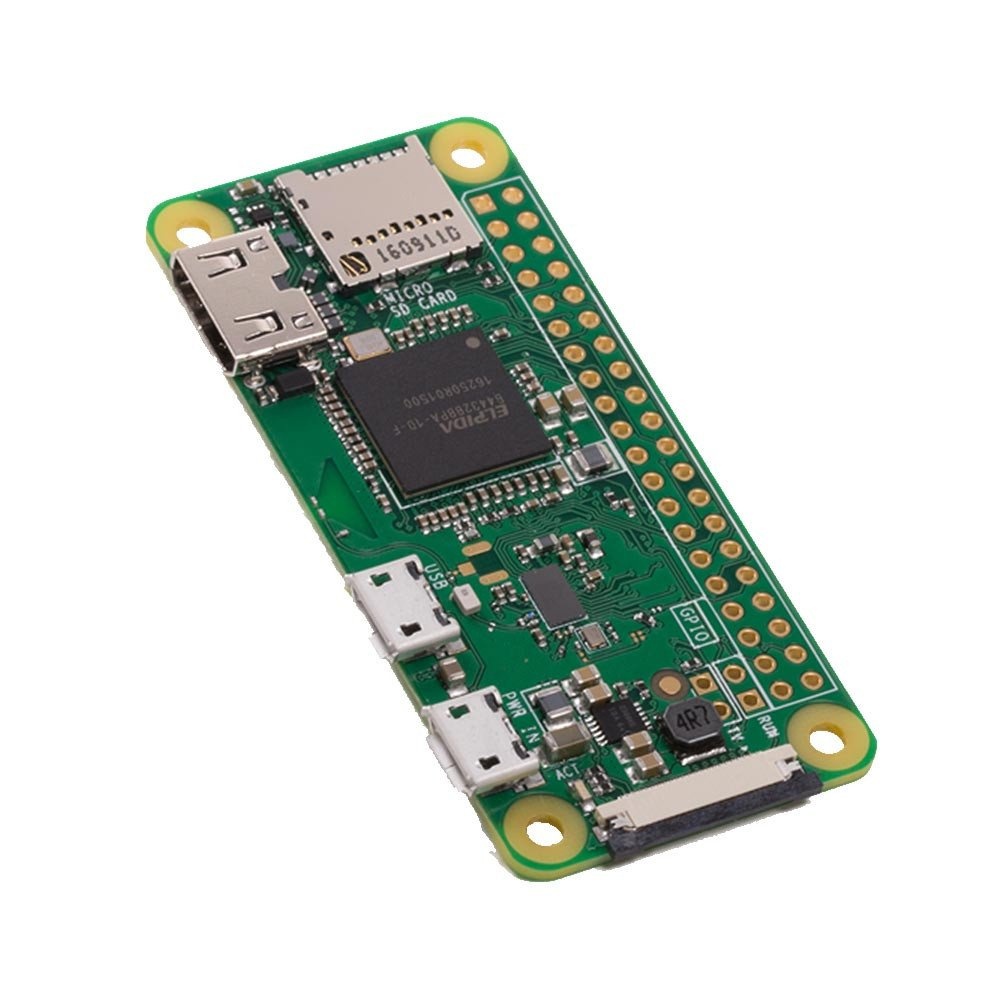

Raspberry Pi Zero W

Обзор 98 одноплатных компьютеров. Часть 4 - 9
компания/проект — Raspberry Pi Foundation
обзор LinuxGizmos
страница продукта
CPU — Broadcom BCM2835 (1x ARM1176JZFS core @ 1GHz) with FPU and VideoCore IV dual-core GPU
Память — 512MB SDRAM
Цена — $10 and up
Новая плата Raspberry Pi Zero W идентична плате RPi Zero, за исключением добавления того же беспроводного чипа Cypress CYW43438, что и на Raspberry Pi 3 за $35, который обеспечивает 802.11 b/g/n и Bluetooth 4.1 с BLE. Плата Zero W доступна всего за $10 в аутлетах вроде Cana Kit и BuyaPi, но вам понадобятся те же расширения, что и для Zero, чтобы получить видео и порты USB.

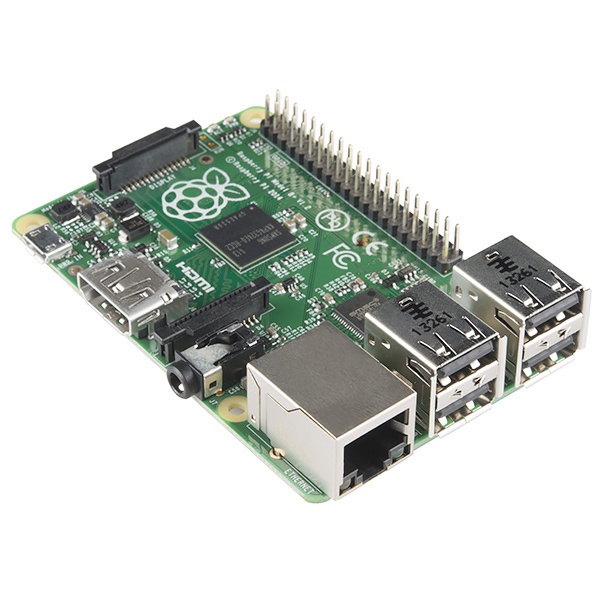

Raspberry Pi 2 Model B 1.2

Обзор 98 одноплатных компьютеров. Часть 4 - 10
компания/проект — Raspberry Pi Trading
обзор LinuxGizmos
страница продукта
CPU — Broadcom BCM2836 (4x Cortex-A7 @ 900MHz) или для модели v1.2, Broadcom BCM2837 (4x Cortex-A53 @ 900MHz); Broadcom VideoCore IV GPU @ 250MHz
Память — 1GB SDRAM
Цена — $35
В прошлый октябрь, плата Raspberry Pi 2 была переделана в модель v1.2, с заменой четырёхядерного -A7 BCM2836 на тоже четырёхядерник, Cortex-A53 BCM2837, используемый в Raspberry Pi 3. Однако, SoC по-прежнему имеет тактовую частоту 900MHz вместо 1.2GHz, и на плате нет модулей WiFi и Bluetooth, как у RPi 3. В остальном RPi 2 практически идентична более быстрой, оснащённой беспроводными интерфейсами RPi 3, но она не дешевле.

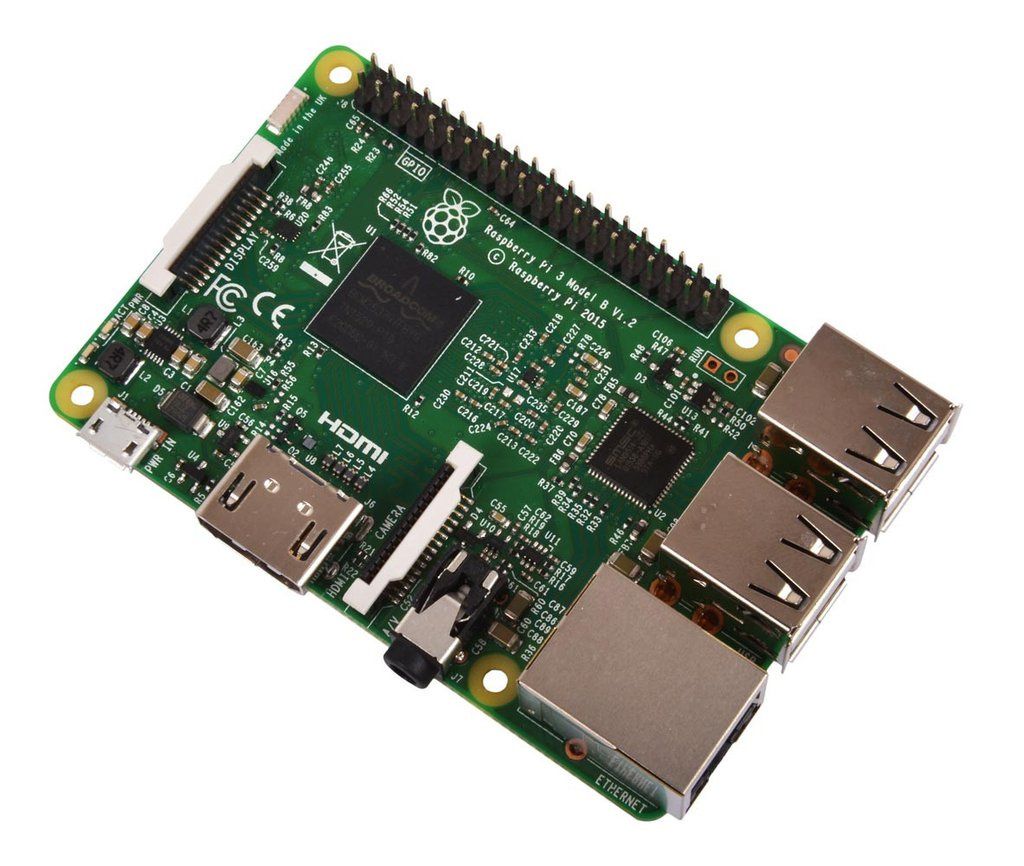

Raspberry Pi 3 Model B

Обзор 98 одноплатных компьютеров. Часть 4 - 11
компания/проект — Raspberry Pi Foundation
обзор LinuxGizmos
страница продукта
CPU — Broadcom BCM2837 (4x Cortex-53 @ 1.2GHz); Broadcom VideoCore IV GPU @ 400MHz
Память — 1GB SDRAM
Цена — $35
Самый популярный в мире «хакерский» Linux-одноплатник, и победитель нашего опроса 2016 года, его по-прежнему можно найти по официальной цене $35 в аутлетах, таких, как Circuit Specialists. Плата Raspberry Pi 3 даёт вам всё то же, что и RPi 2 v1.2 за ту же цену, но с более высокой тактовой частотой и с модулями WiFi и Bluetooth. Некоторые другие платы имеют тот же RPI-совместимый разъём, могут победить её по цене, быстродействию и возможностям, и многие в большей степени опенсорсные, чем RPi 3, которая, как и её родственники, не имеет в открытом доступе полных схем и опенсорсной лицензии. но если вы хотите гарантированную совместимость с Raspberry Pi (и зависимость от неё), и быть членом процветающего сообщества, это по-прежнему ваш выбор. Недавно Raspberry Pi Foundation удвоила свой образовательный потенциал путём объединения с CoderDojo, бесприбыльной организацией, обучающей кодингу детей от 7 до 17 лет. Практически Raspberry Pi Foundation стала корпоративным членом CoderDojo Foundation, но сохранила своё название и ассоциацию с коммерческой организацией Raspberry Pi Trading.

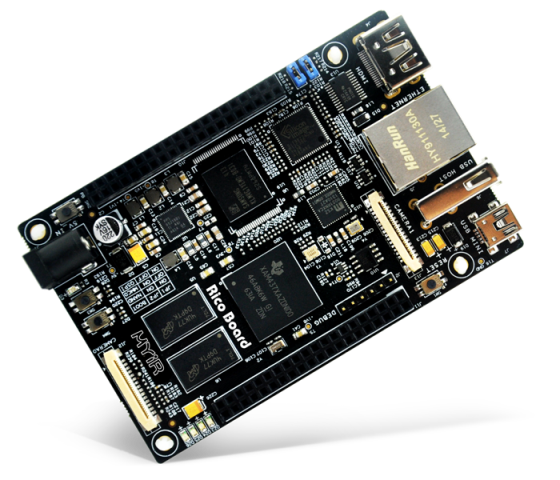

Rico Board

Обзор 98 одноплатных компьютеров. Часть 4 - 12
компания/проект — MYIR
обзор LinuxGizmos
страница продукта
CPU — TI AM437x (1x Cortex-A9 core @ up to 1GHz); PowerVR SGX530 GPU
Память — 512MB DDR3 RAM (alternatively 256MB или 1GB); 4GB eMMC flash
Цена — $99 ($149 за полный набор с кабелями и прочим)
Плата Rico Board от MYIR с открытыми спецификациями, размером 100 x 65mm, одноядерным процессором от TI на ядре Cortex-A9, Sitara AM437x SoC. Одноплатник имеет HDMI, GbE, и два порта USB, а также 24-bit интерфейс LCD с поддержкой 7" тачскрина. Также есть интерфейс камеры и два 40-pin разъёма расширения с поддержкой CAN и других промышленных интерфейсов.

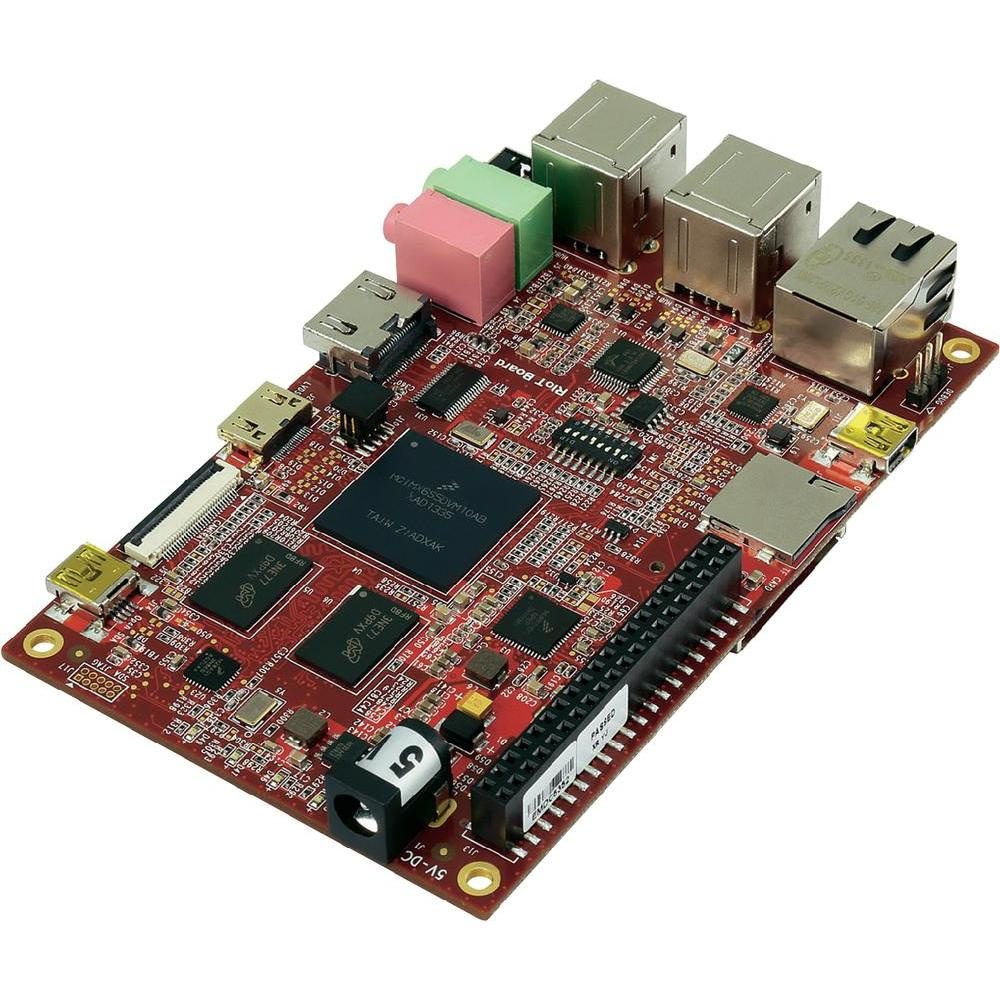

RioTboard

Обзор 98 одноплатных компьютеров. Часть 4 - 13
компания/проект — Newark Element14, RioTboard.org
обзор LinuxGizmos
страница продукта
CPU — NXP i.MX6 Solo (1x Cortex-A9 @ up to 1GHz)
Память — 1GB DDR3 RAM; 4GB eMMC
Цена — $79
Плата RioT (“Revolutionizing the Internet of Things”) работает под Android или Linux на малопотребляющем, одноядерном Cortex-A9 SoC. Размер платы 120 x 75mm. Одноплатник имеет некоторые преимущества над аналогичным Wandboard Solo, включая удвоенную RAM, встроенный flash, и гораздо больше портов USB.

SAMA5D4 Xplained

Обзор 98 одноплатных компьютеров. Часть 4 - 14
компания/проект — Newark Element14, Atmel
обзор LinuxGizmos
страница продукта
CPU — Atmel SAMA5D4 (1x Cortex-A5 @ 528MHz)
Память — 512MB DDR2 RAM; 512MB NAND flash
Цена — $93.50
SAMA5D4 Xplained — это коллаборация между Atmel-овскими разработчиками Linux4SAM и Newark Element14. Linux-совместимая, нацеленная на IoT плата содержит SAMA5D4 SoC от Atmel, похожий на более ранний SAMA5D3, но с одним ядром Cortex-A5. В SAMA5D4 добавлены NEON, кэш L2, обеспечение безопасности, и некоторые модели поддерживают видео 720p. Плата Xplained размером 138 x 88mm поставляется с 512MB RAM и NAND flash, и является частично Arduino-совместимой. Вы также получаете HDMI, Fast Ethernet, и три порта USB.

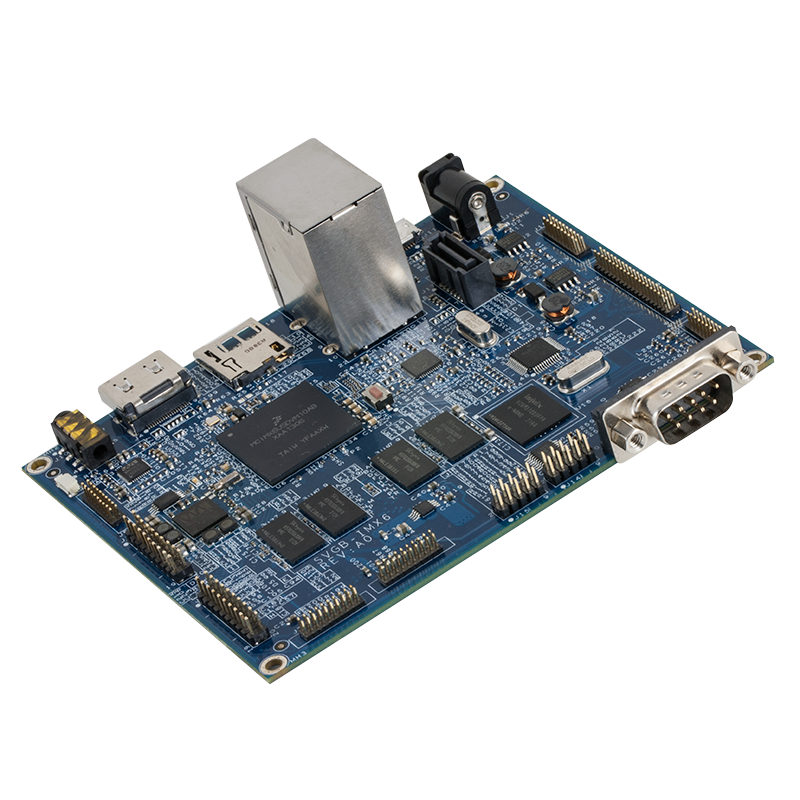

SavageBoard

Обзор 98 одноплатных компьютеров. Часть 4 - 15
компания/проект — Poslab Technology
обзор LinuxGizmos
страница продукта
CPU — NXP i.MX6 Solo, DualLite, or Quad (1x, 2x, or 4x Cortex-A9 @ 1GHz); Vivante CG880 GPU
Память — 512MB (Solo) or 1GB DDR3 RAM; 4GB (Solo) or 8GB eMMC
Цена — $59 (Solo); $79 (DualLite); $99 (Quad)
Старая, но по-прежнему выпускающаяся, Wandboard сейчас имеет прямого конкурента в лице основанной на процессоре i.MX6 платы SavageBoard. Размер платы 125 x 95mm, больше, чем Wandboard, и нет 2GB RAM, как у Wandboard Quad, но зато дешевле на $20. В отличие от Wandboard, плата SavageBoard имеет распаянный eMMC, хотя и не второго слота microSD, как у Wandboard. Среди других различий, плата SavageBoard имеет модуль WiFi/Bluetooth, подключенный через SDIO/UART как опцию за $35, в то же время, как на DualLite и Quad WandBoards беспроводные интерфейсы стандартны. Плата SavageBoard не имеет доступного для пользователей слота mini-PCIe, как у Wandboard, как и аудио интерфейса S/PDIF, хотя и имеет MIPI-DSI вдобавок к портам HDMI и MIPI-CSI. Другие возможности аналогичны, включая порт GbE, два порта USB 2.0, порт micro-USB OTG, а также порты COM и аудио. BSP доступен для Android 6.0, Yocto Project, и Arch Linux. Poslab также запостила на своём сайте опенсорсную HobbitBoard. Пишу, что она доступна, но, нет ни цены, ни страницы магазина. Плата HobbitBoard не является бывшей Brillo-on-i.MX6 UltraLite от Wandboard.org с тем же названием, а сейчас ребрендированную в PICO-IMX6UL-KIT под Android Things (см. выше). Плата HobbitBoard основана на SavageBoard, но с другим набором возможностей.

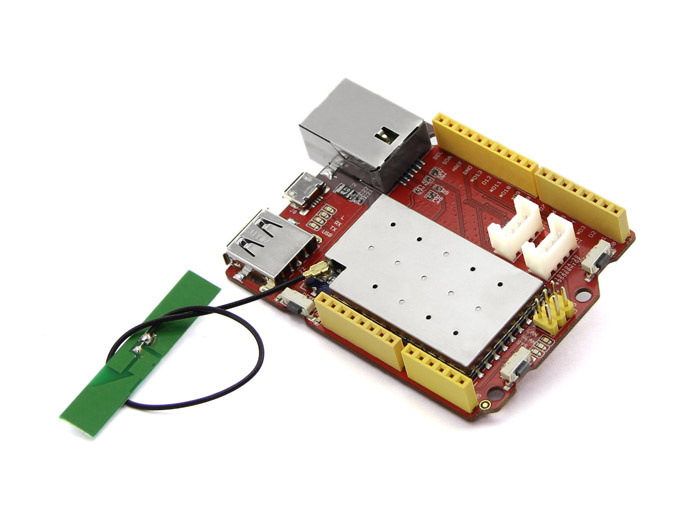

Seeeduino Cloud

Обзор 98 одноплатных компьютеров. Часть 4 - 16
компания/проект — SeeedStudio
обзор LinuxGizmos
страница продукта
CPU — Qualcomm Atheros AR9331 (1x MIPS 24kc @ 400MHz); Atmel ATmega32u4 MCU @ 16MHz
Память — 64MB RAM; 16MB flash; 32KB flash for MCU
Цена — $70
Плата Seeeduino Cloud от SeeedStudio, клон Arduino Yun — вариант клона Seeeduino Arduino, и также имеет поддержку Arduino и возможность подключения сенсоров Grove и расширений портов. Путём интеграции модуля HE от Dragino, плата Seeeduino Cloud имеет Yun-подобную подсистему Atheros AR9331 WiFi и работает под OpenWrt Linux. Другие возможности включают 10/100 Ethernet, USB host, micro-USB, 20x DIO пинов, 7 каналов PWM, и 12 аналоговых входов. Как и Seeeduino, плата Seeeduino Cloud упрощает интерфейс с прошивкой Arduino и сложными web-сервисами, в этом случае библиотека YunBridge делегирует все сетевые соединения и обработку транзакций HTTP Linux-машине.

Tinker Board

Обзор 98 одноплатных компьютеров. Часть 4 - 17
компания/проект — Asus
обзор LinuxGizmos
страница продукта
CPU — Rockchip RK3288 (4x Cortex-A17 @ 1.8GHz); Mali-T760 GPU
Память — 2GB LPDDR3 RAM
Цена — $60
Tinker Board от Asus — первая «хакерская» плата с открытыми спецификациями от крупного производителя PC, и первая основанная на Rockchip плата в размерах Raspberry Pi, и с 40-pin разъёмом. Плата RPi 3 на $25 дешевле, но Tinker Board имеет преимущество — она быстрее, хотя по-прежнему 32-bit, на SoC RK3288, имеет более мощный Mali T760 GPU, в два раза больше RAM, и GbE вместо Fast Ethernet. Также поддерживается воспроизведение 4K/30fps. RPi3-подобные возможности включают в себя WiFi, Bluetooth 4.0, и 4 порта USB 2.0 плюс microSD, micro-USB, HDMI, MIPI-CSI, и интерфейсы MIPI-DSI. Доступен сайт сообщества с форумом и схемами, 2D и 3D чертежами, и другими ресурсами. Единственным доступным образом является TinkerOS, основанная на Debian, с десктопом LXDE, поддержка Android в разработке.

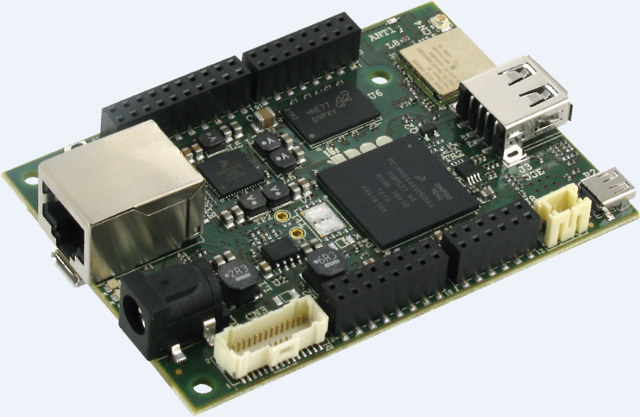

Udoo Neo

Обзор 98 одноплатных компьютеров. Часть 4 - 18
компания/проект — Udoo (Seco)
обзор LinuxGizmos
страница продукта
CPU — NXP i.MX6 SoloX (1x Cortex-A9 @ 1GHz); Cortex-M4 MCU; Vivante GPU
Память — 512MB DDR3L RAM (1GB on Plus version)
Цена — $49.90 (Basic) $59.90 (Extended), $64.90 (Full)
Как и большие по размеру платы Udoo Quad/Dual, ориентированная на IoT, 85 x 59mm плата Udoo Neo работает под Linux или Android на процессоре i.MX6 с ядром Cortex-A9. Плата Neo, однако, оптимизирована под одноядерный вариант i.MX6 SoloX, имеющего Cortex-M4 MCU для имитации Arduino. Спецификации немного отличаются от заявленных на Kickstarter. Плата Udoo Neo Basic имеет Ethernet, microSD, USB host, micro-USB OTG, micro-HDMI, LVDS с тачскрином, и интерфейс камеры Parallel. Также есть разъём Arduino, а также GPIO, UART, CAN, PWM, I2C, и SPI. За дополнительные $10, плата Neo Extended имеет увеличенный до 1GB RAM, трёхосевой акселерометр, и WiFi/Bluetooth вместо Ethernet. Плата Neo Full идентична плате Extended, но имеет как Ethernet, так и беспроводные интерфейсы.

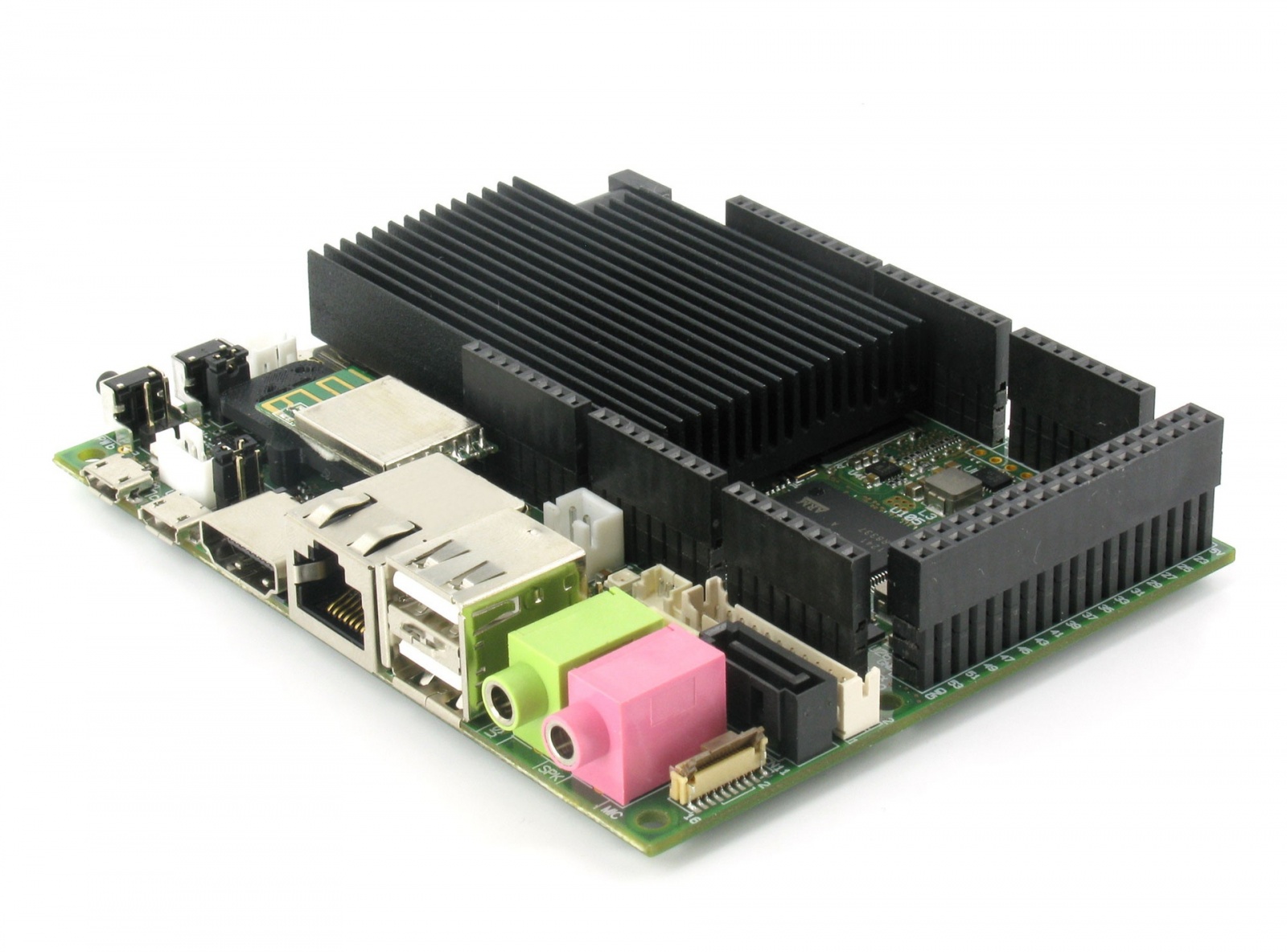

Udoo Quad / Dual / Dual Basic

Обзор 98 одноплатных компьютеров. Часть 4 - 19
компания/проект — Udoo (Seco)
обзор LinuxGizmos
страница продукта
CPU — NXP i.MX6 Quad or DualLite (4x or 2x Cortex-A9 @ 1GHz with Vivante GPUs); Atmel SAM3X8E Cortex-M3 MCU
Память — 1GB DDR3 RAM
Цена — $99 (Dual Basic); $115 (Dual); $135 (Quad)
Проект Udoo от Seco предлагает три флагманских платы Udoo. Все они имеют размер 110 x 85mm, и подсистему Arduino Due на Cortex-M3. Платы Udoo Dual Basic и Udoo Dual имеют двухядерник i.MX6 DualLite, а Quad оснащён четырёхядерным i.MX6 с более мощным Vivante GPU. Плата Dual Basic поддерживает microSD, HDMI, LVDS с тачскрином, аудио, и разъёмы CSI, с двумя портами USB host и двумя micro-USB, один из которых OTG. Есть 76 пинов GPIO в дополнение к интерфейсу Arduino. Плата Udoo Dual также имеет WiFi и GbE, а плата Quad также оснащена SATA.

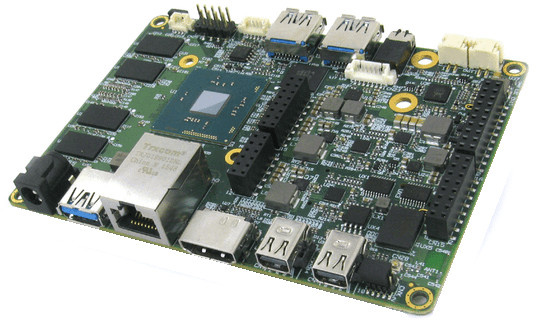

Udoo X86

Обзор 98 одноплатных компьютеров. Часть 4 - 20
компания/проект — Udoo (Seco)
обзор LinuxGizmos
страница продукта
CPU — Intel Braswell quad-core SoCs (Basic: Atom x5-E8000 @ up to 2.0GHz; Advanced and Advanced Plus: Celeron N3160 @ up to 2.24GHz; Ultra: Pentium N3710 @ up to 2.56GHz); Intel Gen 8-LP GPU
Память — 2GB (Basic) or 4GB (Advanced/Plus) or 8GB (Ultra) DDR3L RAM; 32GB eMMC on Advanced Plus and Ultra
Цена — Basic $125; Advanced $149; Advanced Plus $165; Ultra $259)
Вышедшая с задержкой, собравшая деньги на Kickstarter плата Udoo X86 SBC наконец отправлена бэкерам в марте, и сейчас доступна публично. Все версии, кроме Ultra за $259, имеют четырёхядерный Atom X5-E8000 и проходят под наш лимит $200. Это в наибольшей степени опенсорсая плата из новой волны «хакерских» плат на х86, но не от Intel/AMD. Со времени нашего первого обзора, проект Udoo от Seco добавил версию “Ultra” на Pentium N3710 с 8GB RAM и 32GB eMMC. Процессор N3710 из того же 14nm семейства Intel Braswell, что и «расширенные» Celeron и «базовые» Atom. Диапазон потребления SoC от 5-6W TDP, что очень мало в мире x86. Плата Udoo X86 также включает чип Intel Curie с Quark MCU. список возможностей этого устройства размером 120 x 85mm слишком велик, чтобы полностью привести его здесь, но основные включают в себя M.2, SATA III, HDMI, 2x DP, беспроводные интерфейсы, GPIO. Работает под Linux, Android, и Windows 7/8.1/10.

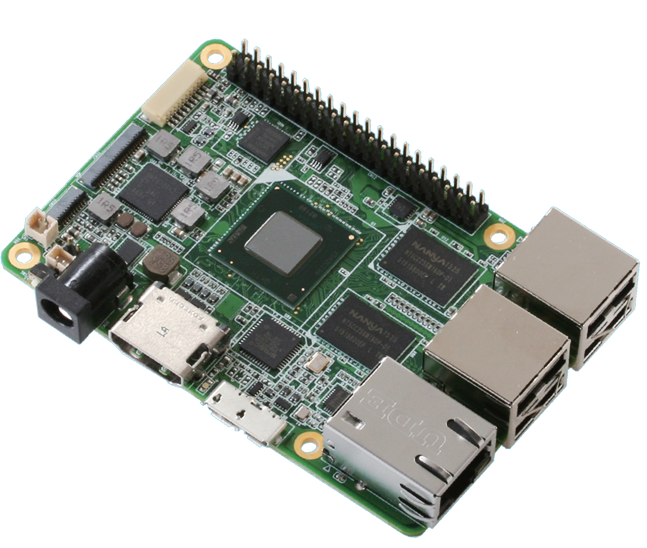

UP board

Обзор 98 одноплатных компьютеров. Часть 4 - 21
компания/проект — Aaeon; UP Community
обзор LinuxGizmos
страница продукта
CPU — Intel Atom x5-Z8350 (4x Cherry Trail @ 1.44GHz/1.92GHz burst); Intel HD 400 Graphics
Память — 1GB, 2GB, или 4GB DDR3L RAM; 16GB, 32GB, или 64GB eMMC
Цена — $89 (1GB/16GB), $99 (2GB/16GB); $109 (2GB/32GB); $129 (4GB/32GB); $149 (4GB/64GB)
Плата UP board пришла вовремя к нашему обзору 2016 года, но мы дисквалифицировали её за недостаточную опенсорсность. Как и более мощная UP Squared (см. ниже), и будущая, уменьшенная версия UP Core платы UP board, оригинальная UP не поставлялась с полной схемой. Но сообщество UP сейчас предлагает гораздо более полную документацию, включая некоторые схемы, а также скачивание исходников, что лучше обычных сайтов «сообществ», предлагающих руководства и поддержку. Плата UP работает под Yocto Project или Ubuntu Linux, Android 5.0, или Windows 10 на четырёхядерном 1.44GHz/1.92GHz Atom x5-Z8350 из 14nm поколения Cherry Trail. Различные конфигурации памяти доступны до $149 4GB RAM, версии с 64GB flash, и с 4GB также доступны в составе Intel RealSense Robotic Development Kit. Размер платы 85.6 × 56.5mm не только похож на Raspberry Pi, но также имеет 40-pin шину расширения на Altera MAX V CPLD которая обеспечивает совместимость с RPi 2. Также на UP есть 16GB eMMC, порт GbE, порт USB 3.0 OTG, 4 порта USB 2.0, и два дополнительных разъёма USB 2.0. также плата оснащена HDMI, DSI, CSI, I2S, и eDP.

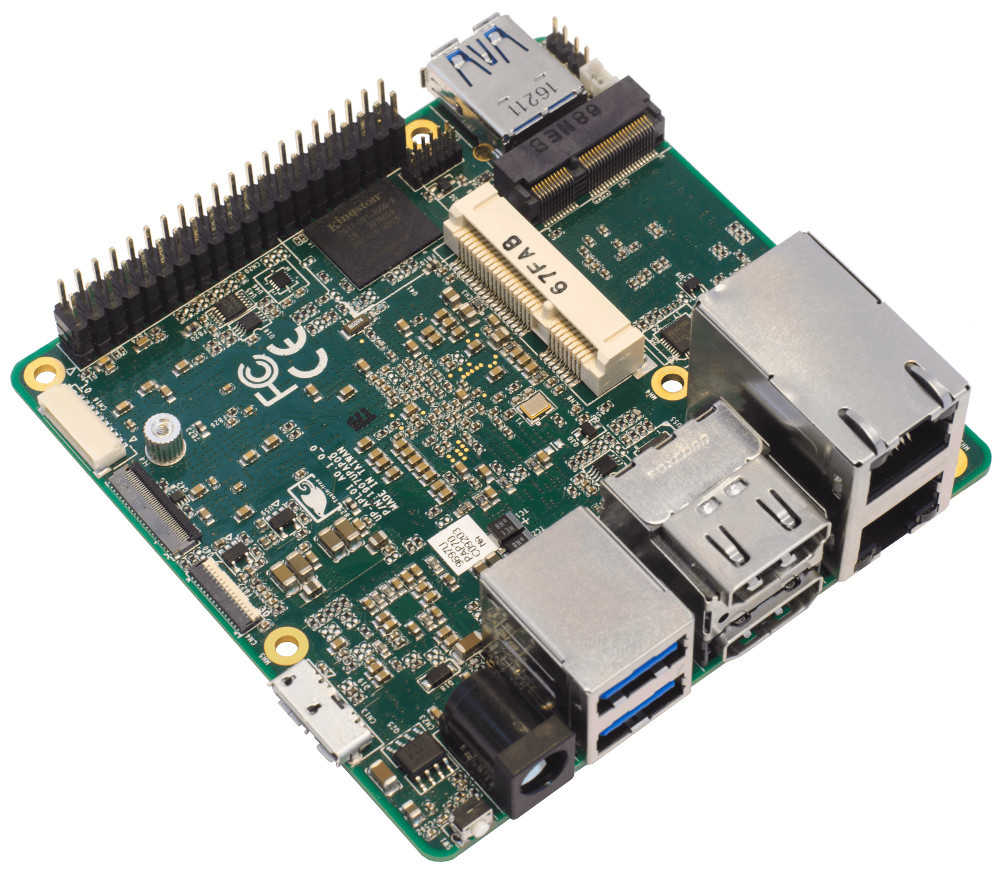

UP Squared

Обзор 98 одноплатных компьютеров. Часть 4 - 22
компания/проект — Aaeon; UP Community
обзор LinuxGizmos
страница продукта
CPU — Intel Celeron N3350 (2x Apollo Lake @ 1.1GHz/2.4GHz) или Pentium N4200 (4x Apollo Lake @ 1.1GHz/2.5GHz); Intel Gen9 HD 500/505 graphics; Altera Max 10 FPGA
Память — 2GB, 4GB, or 8GB LPDDR4; 32GB eMMC 5.0, расширяется до 128GB
Цена — $145 (Celeron c 2GB/32GB), $169 (Celeron c 4GB/32GB), $219 (Pentium c 4GB/32GB), или $269 (Pentium с 8GB/64GB)
Плата “Up2” (или “Up в квадрате”), возможно, является самой мощной «хакерской» платой из существующих, начала поставляться бэкерам с Kickstarterтолько недавно. Она оснащена двухядерным Celeron или четырёхядерным Pentium SoC из последнего поколения “Apollo Lake” Atom-подобных процессоров от Intel хотя плата на Pentium далеко превышает наш предел $200. Как было замечено для платы UP, она не полностью open source, но близко к этому. Размер 90 x 86mm, плата Up Squared имеет 4K видеокодер и декодер, два порта GbE, два выхода HDMI, интерфейс SATA, поддержку M.2, и расширение mini-PCIe. Вы также получаете eDP, два MIPI-CSI, три порта USB host, порт micro-USB 3.0 OTG, и оба интерфейса, 60-pin GPIO и 40-pin, подключенные к Altera Max 10 FPGA. Поддержка операционных систем включает Linux (Ubuntu, Ubilinux, Yocto), Android Marshmallow, и Windows 10 IoT Enterprise.

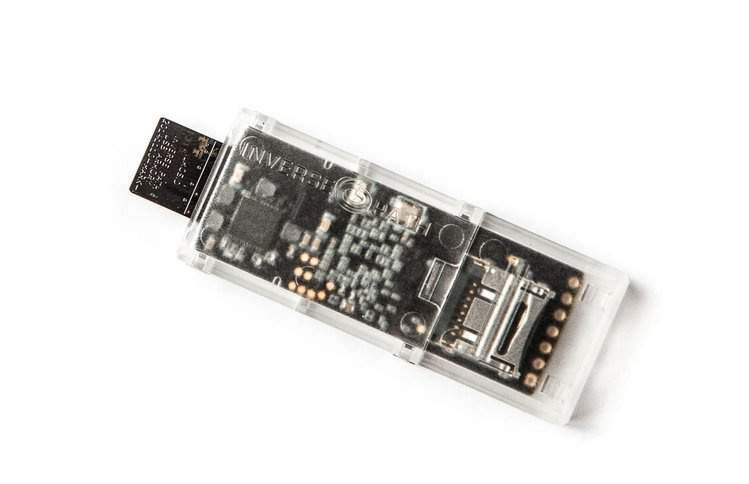

USB Armory

Обзор 98 одноплатных компьютеров. Часть 4 - 23
компания/проект — Inverse Path
обзор LinuxGizmos
страница продукта
CPU — NXP i.MX53 (1x Cortex-A8 @ 800MHz)
Память — 512MB DDR3 RAM
Цена — $123 (с адаптером USB host); $112 (100 Euros) без него
Эта маленькая (65 x 19mm), профинансированная Crowd Supply плата для безопасных компьютерных приложений имеет безопасность Trustzone, эмуляцию USB, и опцию защищённой загрузки которая позволяет пользователю применять ключи верификации, чтобы убедиться, что только доверенная прошивка может быть выполнена на данном устройстве. Полностью open source плата USB Armory имеет только два порта: USB 2.0 OTG и слот microSD, но их можно расширить с помощью адаптера. Удивительно, но эта плата размером с флешку поддерживает Android и Linux. Адаптер за 10 евро нужен для работы без порта USB.

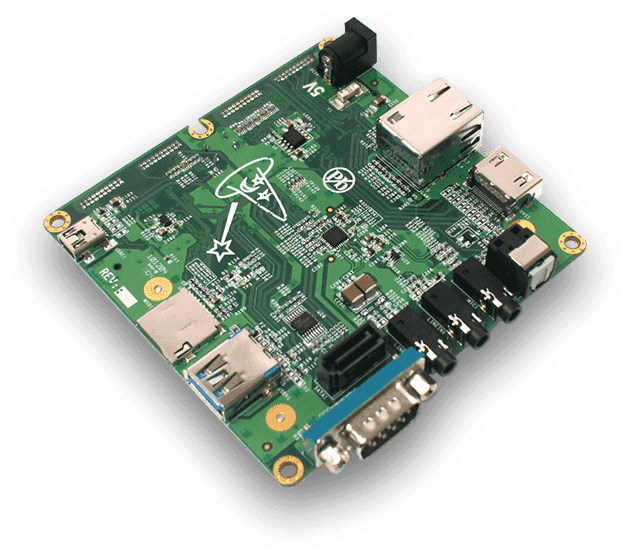

Wandboard Reload

Обзор 98 одноплатных компьютеров. Часть 4 - 24
компания/проект — Wandboard.org; Technexion
обзор LinuxGizmos
страница продукта
CPU — NXP i.MX6 Solo, DualLite, or Quad (1x, 2x, or 4x Cortex-A9 @ 1GHz); Vivante GPU
Память — 512MB (Solo) 1GB (Dual), 2GB (Quad) DDR3 RAM
Цена — $79 (Solo); $99 (Dual); $129 Quad
Почтенная Wandboard, модульная, составная плата в виде сборки COM+базовая плата имеет заменяемый вычислительный модуль, и была недавно обновлена до Wandboard Reload. Цена осталась той же, и возможности, в основном те же. Плата Wandboard Reload добавляет i.MX6 QuadPlus как альтернативу модели Quad, и улучшенный Vivante GC2000+ GPU. Модуль WiFi был проапгрежен до 802.11ac и Bluetooth до 4.1 BLE. Новый PMIC, и Wandboard.org исправила проблему с HDMI EDID + CEC. Также есть два слота microSD, аналоговое и S/PDIF аудио, GbE, HDMI, интерфейс камеры, последовательный порт, USB, и USB OTG. Плата Dual не имеет SATA, как Quad, а Solo лишилась WiFi и Bluetooth. Платы Wandboard сейчас идут рядом с аналогами SavageBoard (см. выше.)

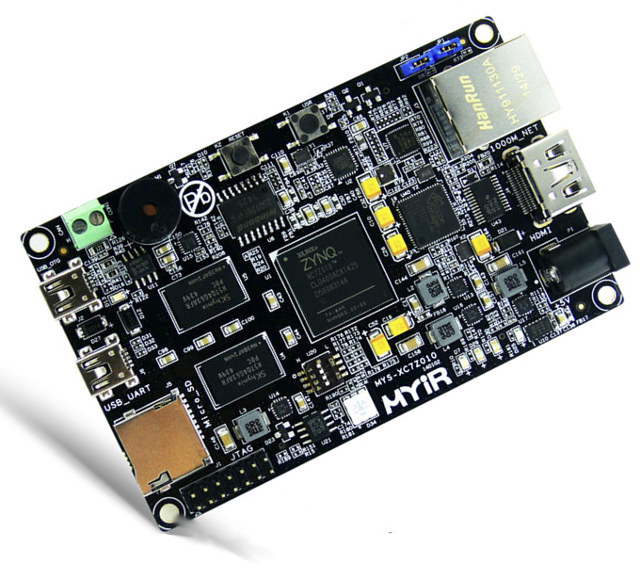

Z-turn Board

Обзор 98 одноплатных компьютеров. Часть 4 - 25
компания/проект — MYIR
обзор LinuxGizmos
страница продукта
CPU — Xilinx Zynq-7010 or -7020 (2x Cortex-A9 cores @ 667MHz, plus FPGA) or optional Zynq-7020
Память — 1GB DDR3 RAM
Цена — $99 (7010) or $119 (7020)
Плата Z-turn Board работает под Linux на Xilinx Zynq-7010 или -7020, которые объединяют два ядра Cortex-A9 с FPGA. Размер 102 x 63mm, плата имеет HDMI, GbE, два порта mini-USB, разные сенсоры, пищалку, переключатели, кнопки, светодиоды. Двойной 80-pin разъём подключен к FPGA, и может использоваться для LVDS-пар. Набор за $139 включает адаптер питания, кабели, и 4GB карту.

Автор: 32bit_me
