Ориентация мобильного робота, выбор способа регистрации особых точек изображений

в 18:37, , рубрики: open source, Raspberry Pi, Алгоритмы, Видео регистрация, обработка изображений, Разработка робототехники

Это предыстория и продолжение статьи:

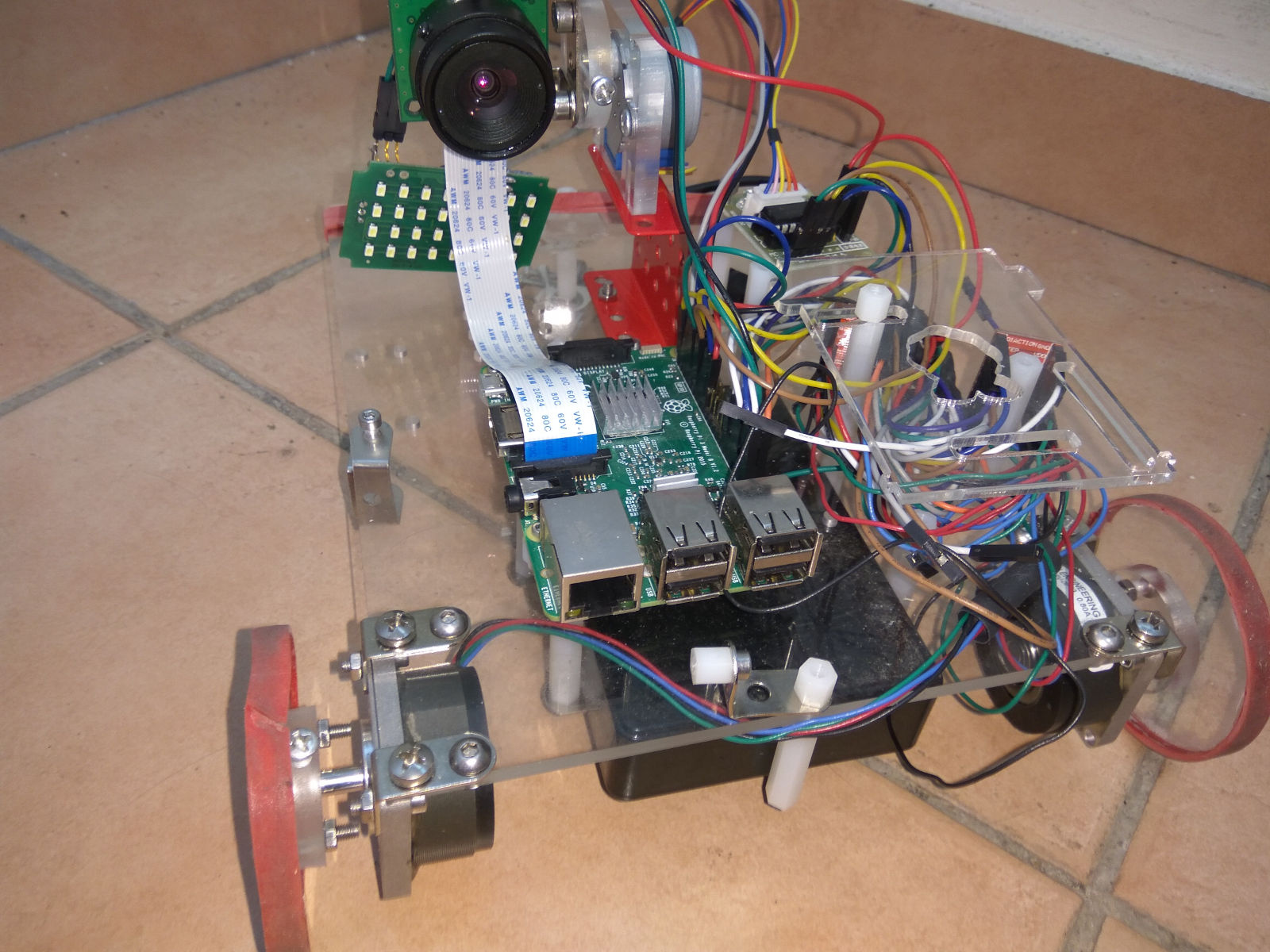

Дело было вечером...,все статьи на хабре были прочитаны, затеял «небольшой» проект по автономной ориентации робота на RaspberryPi 3. С железом проблем нет, собирается недорого из г-на и палок купленных на ебау деталек, камера с хорошей стеклянной оптикой(это важно для стабильности калибраций), привод камеры вверх, вниз и компас, гироскоп и тд прикрепленные к камере:

Ориентация мобильного робота, выбор способа регистрации особых точек изображений - 1

Существующие системы SLAM не устраивают, или по цене, или по качеству/скорости. Поскольку наработок деталей для Visual SLAM у меня много, решил шаг за шагом писать и выкладывать алгоритмы и код в открытый доступ, с обоснованием причин выбора тех или иных алгоритмов.

В целом план следующий (всё на C++, кроме последнего):

  1. Захват видео с камеры(в основном скопипастен написан)
  2. Выделение особых точек на каждом 1/1-1/8 кадре изображения(написан)
  3. Регистрация особых точек (написан)
  4. Трассировка особых точек (пишется, несложно)
  5. 3D Реконструкция облака точек и координат камеры в нем(пишется, не очень сложно)
  6. Драйверы моторов, компаса и тд(в основном скопипастен написан)
  7. Написание хотя бы примитивной логики верхнего уровня, для отладки предыдущего кода(куда и зачем двигаться, на питоне, пока отложено)

Выделение особых точек и их регистрация это критический шаг и по производительности и по аккуратности.Существующие (известные мне) алгоритмы не подходят(для данной платформы), или по скорости, или по аккуратности( precision)
У алгоритмов связывания(matching)точек есть 3 характеристики:

  1. recall (какой процент точек связан верно из всех детектированных)
  2. precision(какой процент точек связан верно из всех связанных)
  3. скорость(время детекции и связывания)

Поскольку связанные точки используются в дальнейшем для нахождения матрицы трансформации при помощи RANSAC метода сложность которого ~O((1/precision)^N) где N — минимальное число пар связанных точек необходимое для вычисления данной матрицы. Если вы ищите плоскость (homography matrix) в 3D (спроецированную в 2D), то N=4, если жесткую трансформацию 3D точек (fundamental matrix), то N=5-8. То есть если, например, precision = 0.1(10%), то для поиска homography вам потребуется десятки тысяч недешевых проб, а для fundamental миллионы. Поэтому был разработан и протестирован алгоритм с высоким precision.

Для проверок алгоритмов детектирования и связывания существует стандартный набор изображений предложенный Mikolajczyk и др. (включенный в дистрибуцию opencv opencv_extra)
В данном наборе 8 сетов изображений, каждый сет состоит из 6 картинок.

Первая картинка референсная. Остальные пять искаженные, с нарастающей величиной искажений. Каждый сет — для своего типа искажений: (Вращение, сдвиг, масштаб, выдержка, параллакс, размазывание, де-фокусировка, артефакты сжатия) Вот результаты для различных алгоритмов (SIFT,SURF,AKAZE,BRISK,ORB и разработанного BOEV(Bigraph Oriented Edge Voting)), вертикальная шкала — проценты (больше лучше) и горизонтальная номер картинки в сете (больше- сложнее). Справа от названия алгоритма — время исполнения сета (detection + decription +matching).

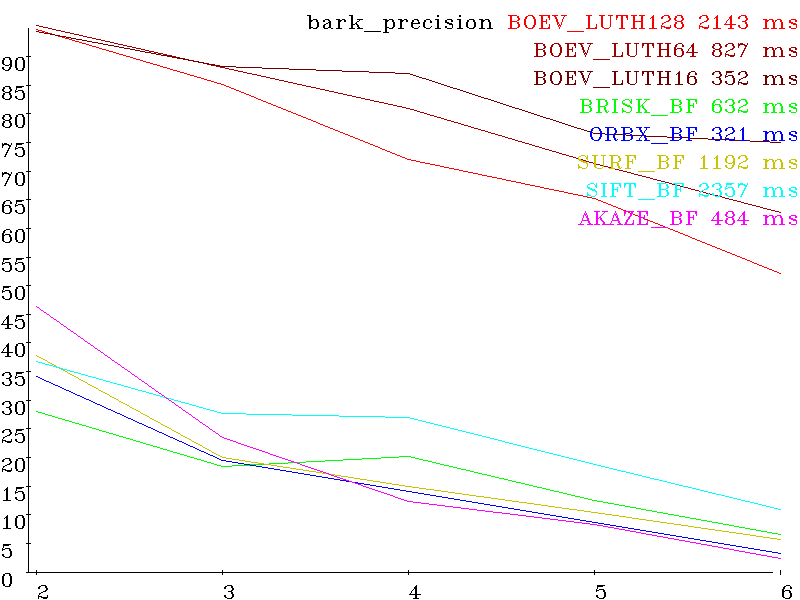

Set bark(scale+rotation) precision:

Ориентация мобильного робота, выбор способа регистрации особых точек изображений - 2

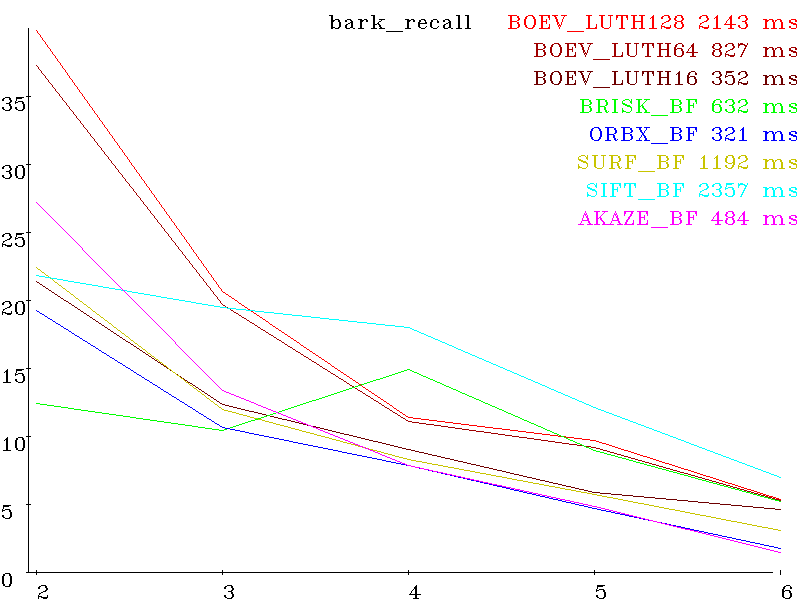

recall:

Ориентация мобильного робота, выбор способа регистрации особых точек изображений - 3

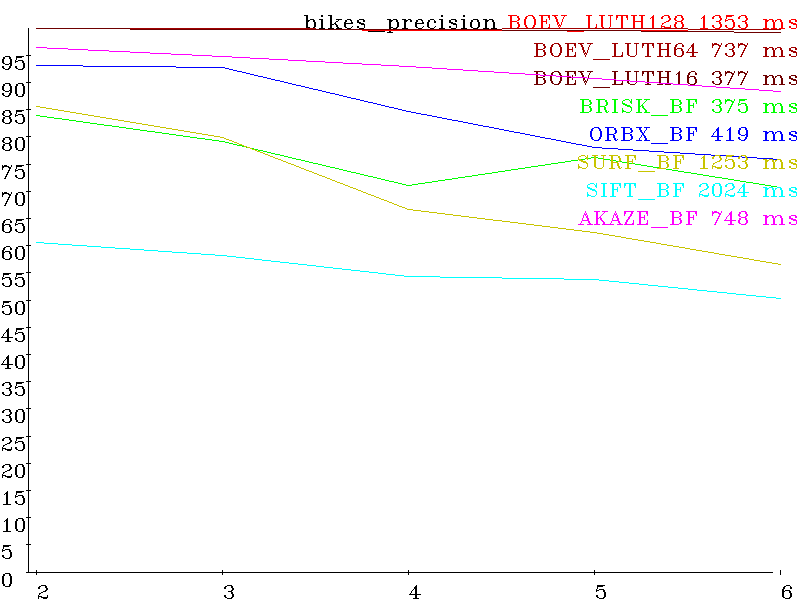

Set bikes(shift+smooth) precision:

Ориентация мобильного робота, выбор способа регистрации особых точек изображений - 4

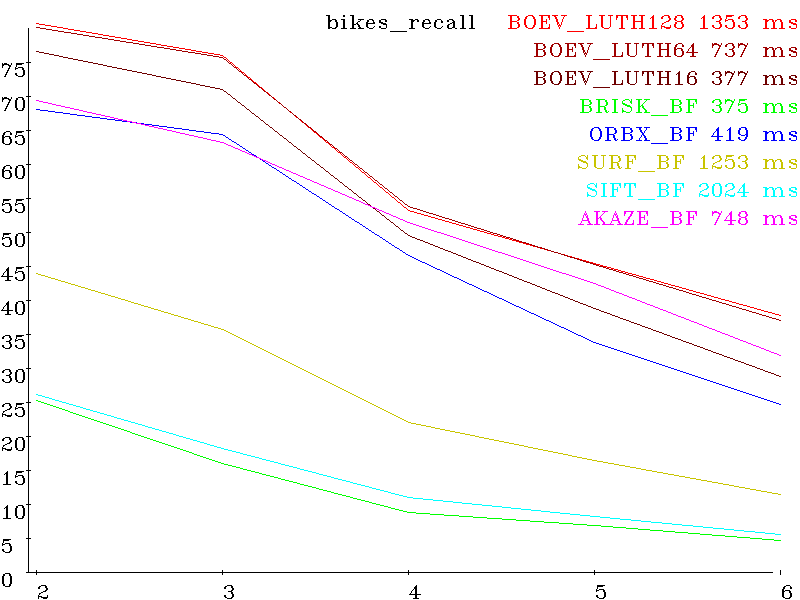

recall:

Ориентация мобильного робота, выбор способа регистрации особых точек изображений - 5

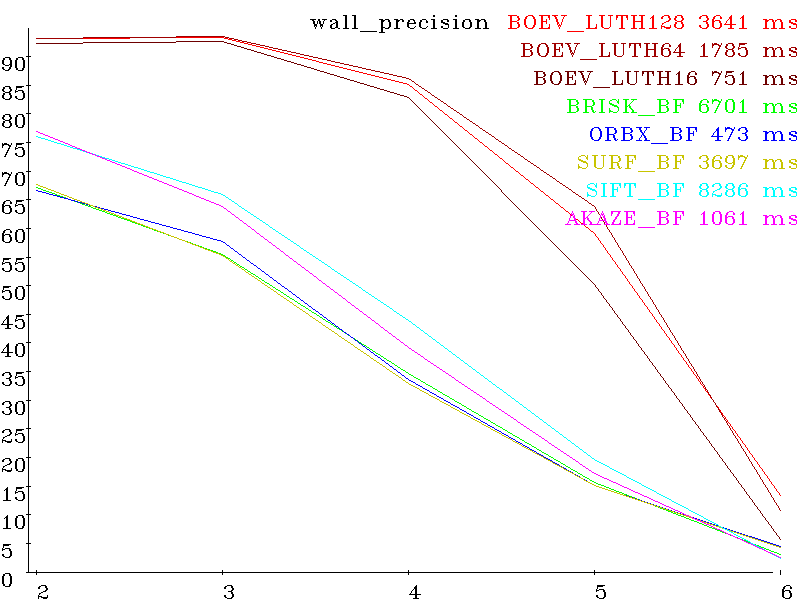

Set wall (perspective distortion ) precision:

Ориентация мобильного робота, выбор способа регистрации особых точек изображений - 6

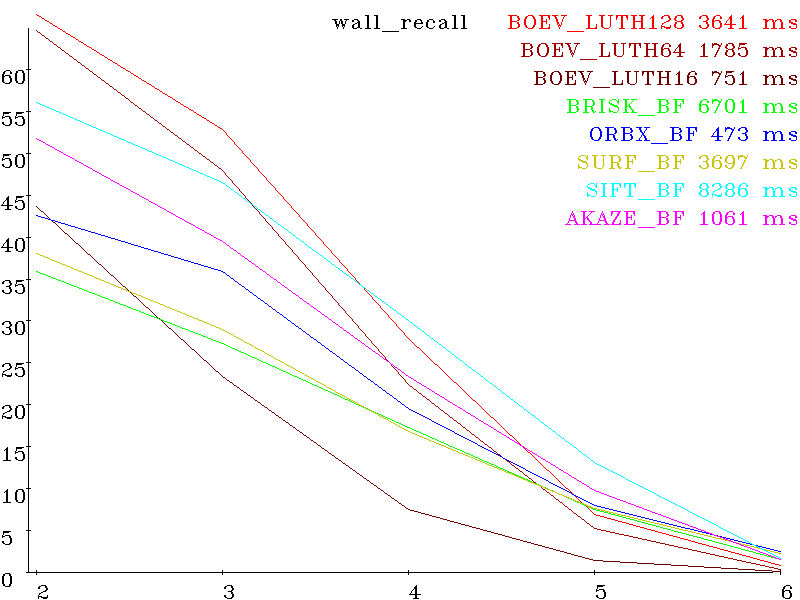

wall recall:

Ориентация мобильного робота, выбор способа регистрации особых точек изображений - 7

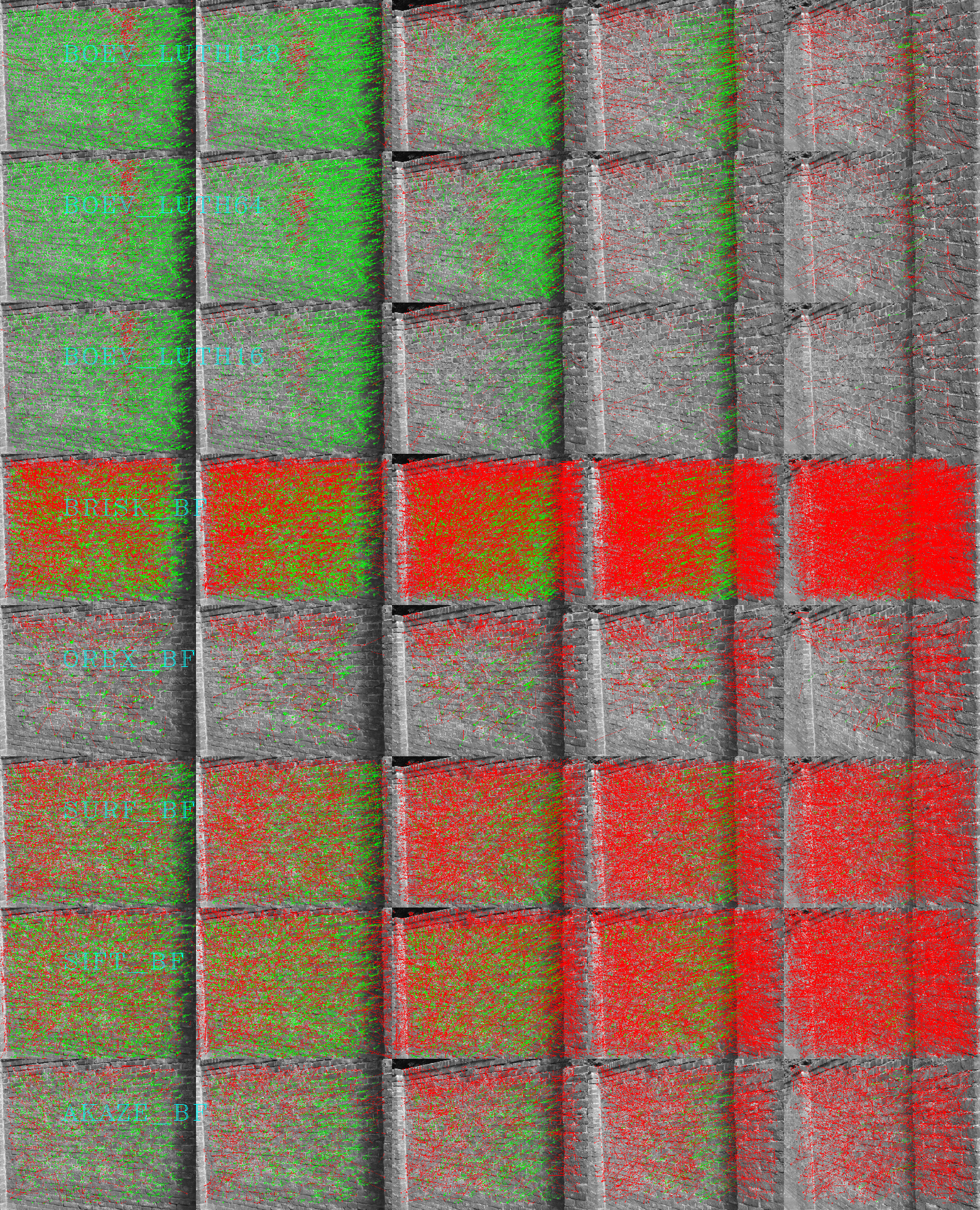

Видимые результаты регистрации на примере wall(красные — false positive, зеленые true positive)

Ориентация мобильного робота, выбор способа регистрации особых точек изображений - 8

Остальные картинки и исходный код github.com/sdima1357/bigraph_image_registration_demo в поддиректории test.

Заключение

Данный алгоритм показал себя в тестах очень достойно и будет использован в топик проекте.
