Привет.

Как-то в комментариях к одной из моих статей, я обмолвился про заказ дешевого китайского проектора для домашних поделок, и там же меня попросили написать статью о нем, когда он приедет.

Итак судный день настал.

У меня на примете было несколько проекторов с разными достоинствами и недостатками. Необходимое условие было — до 80 долларов, и с LED, ибо срок службы лампы:
UC28 был с HDMI и VGA, но нативное разрешение 320x240 было не тру.
UC40 был 640х480, но только с видеовходом, не тру.

GM40 оказался и с HDMI, и с VGA, и 480x320. Тру для издевательств.


Много картинок…

Проектор заказывался на аукционе Аукро, и исправно успел немножко поработать на благо меня прежде чем был жестоко разобран.

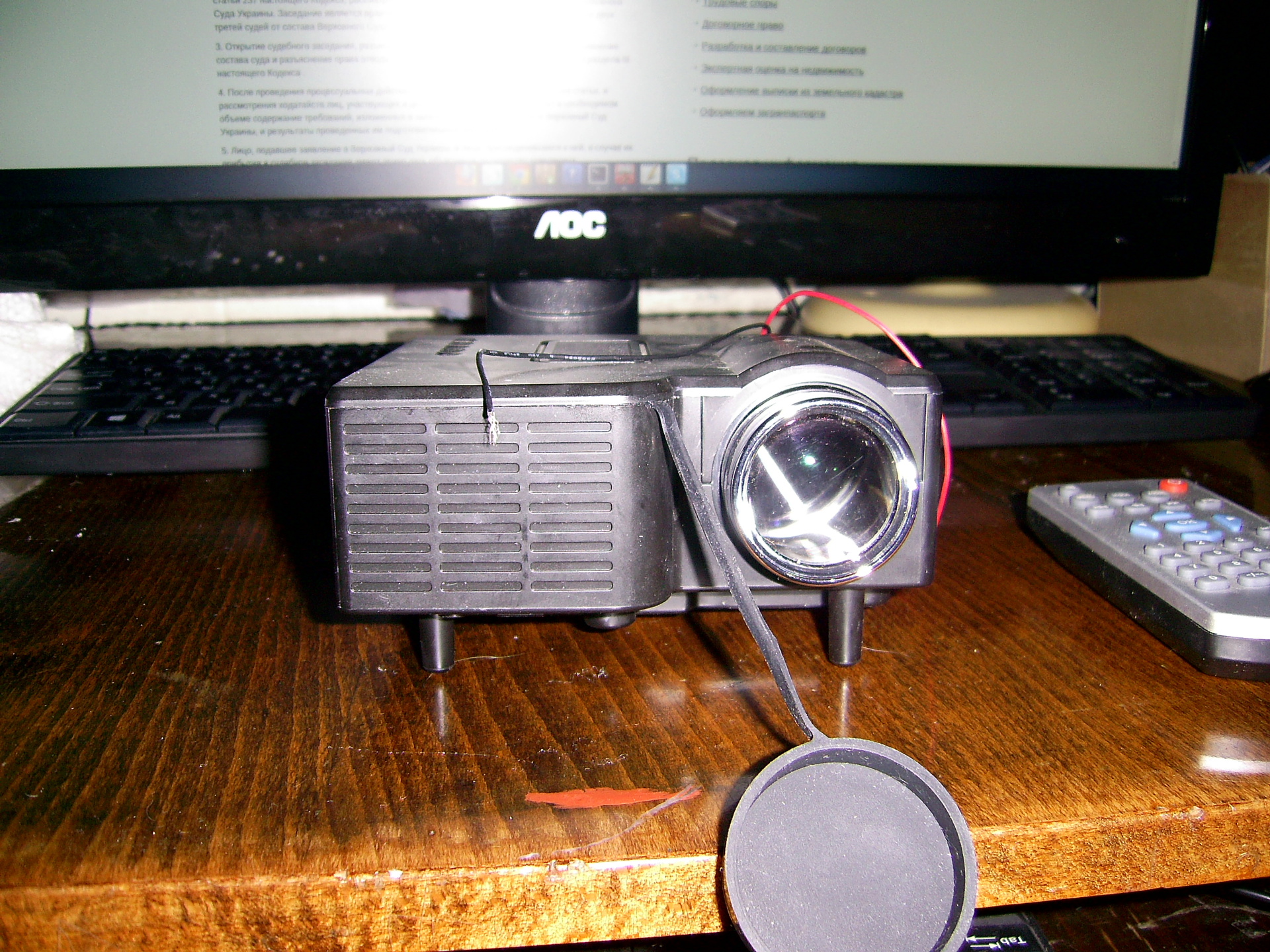

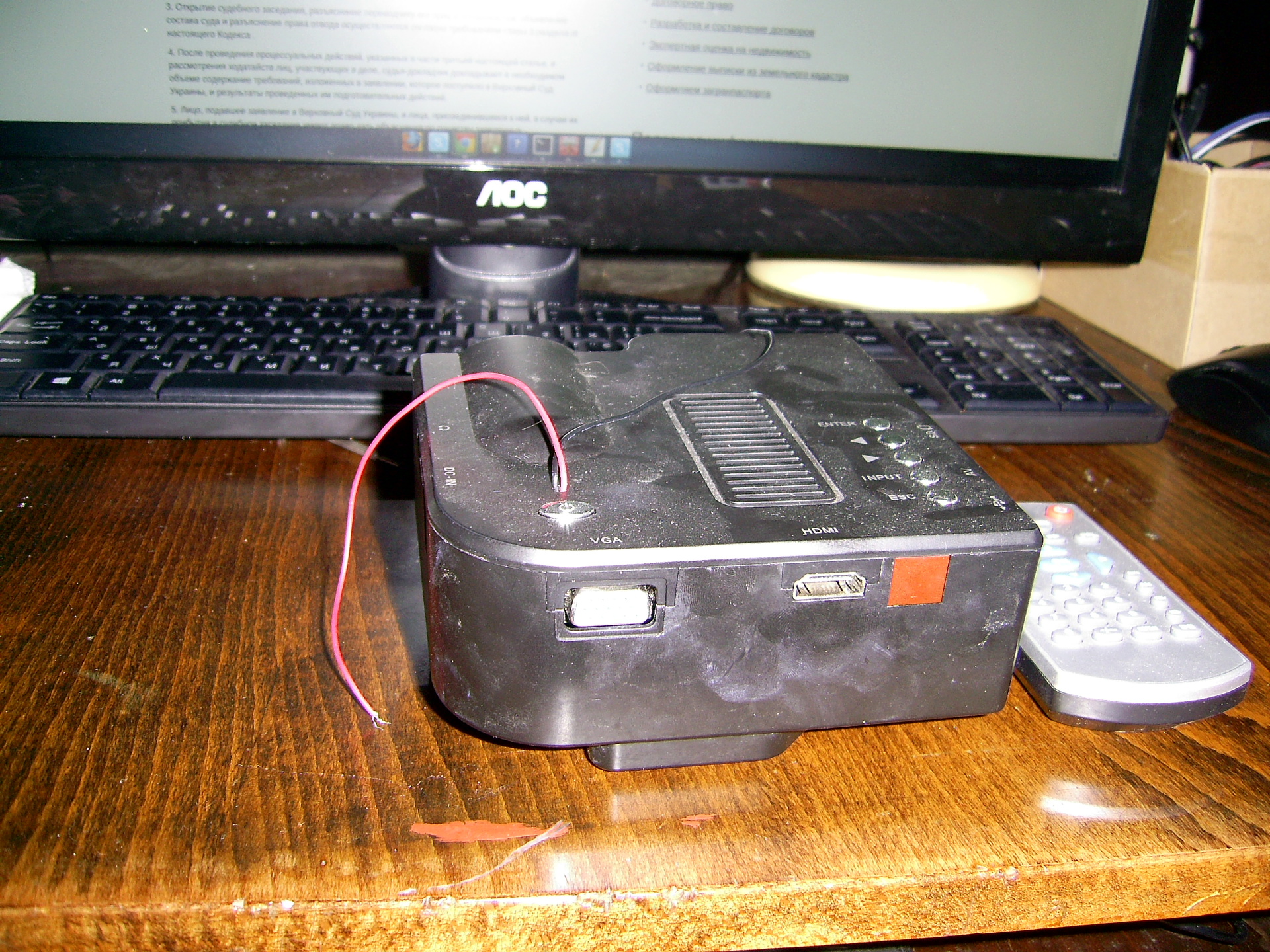

Одно из неоспоримых достоинств этого девайса в том, что это — практически независимое устройство, умещающееся на ладони, и питающееся от 12В блока питания.

Проектор в составе умного дома. Часть первая. Обзор
Проектор в составе умного дома. Часть первая. Обзор
Проектор в составе умного дома. Часть первая. Обзор

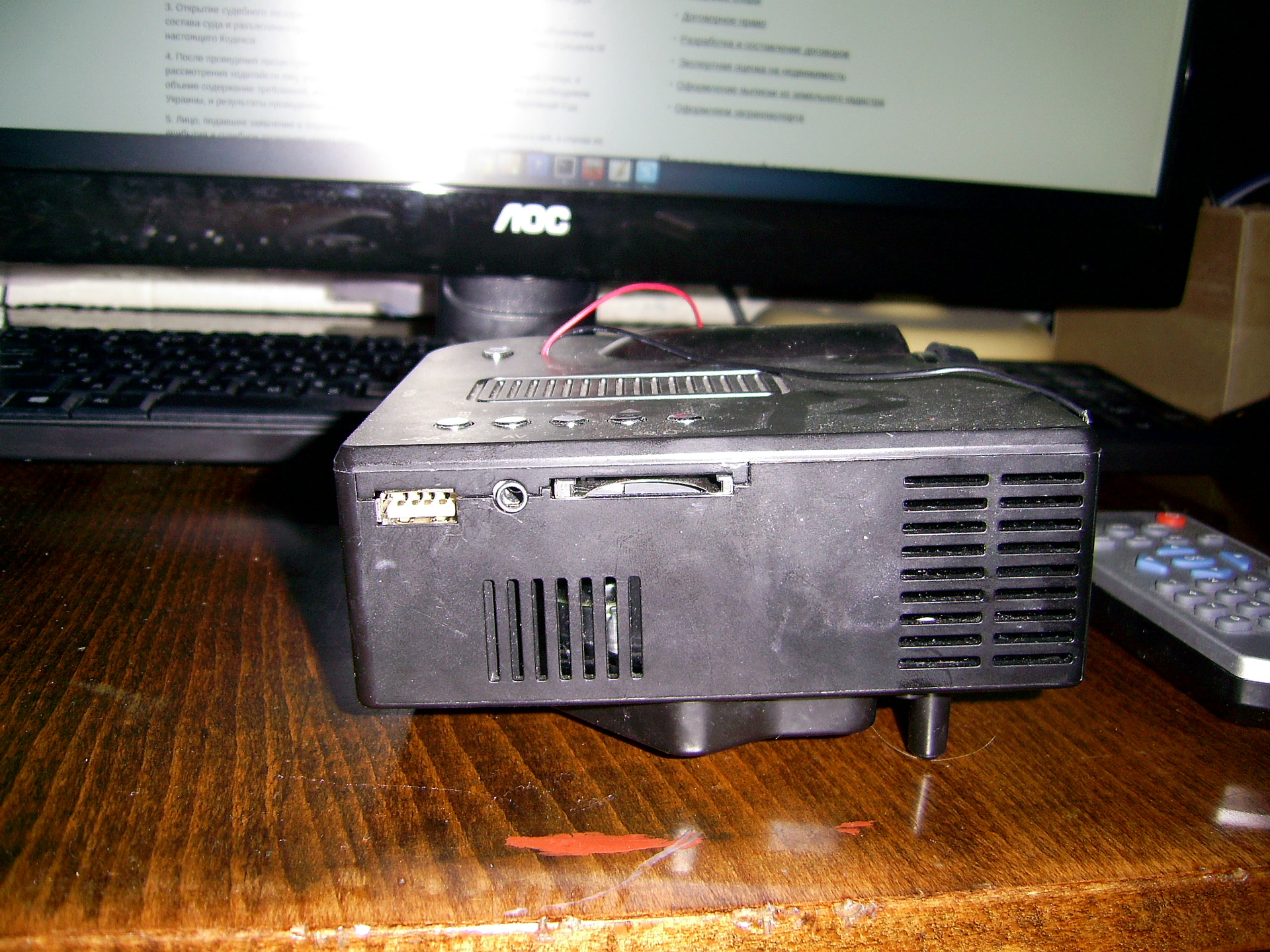

Итак, проектор может принимать сигнал из пяти мест:

image AV. Для Raspberry Pi вполне себе актуально;
image VGA. Для стареньких компьютеров и неттопов вполне сойдет;
image HDMI. Здесь вопросов нет вообще. Raspberry Pi, Cubietruck, современные компьютеры, планшеты — все это может подключаться через HDMI;

image SD-card. Флешка другими словами;
image USB. Тоже флешка, однако здесь можно использовать не только классическую флешку, а и телефон в режиме флешки. Удивило понимание проектором контейнера MKV. Фильмы до 1080p воспроизводятся на ура, 1080p — тормозит, и видимо бутылочное горлышко здесь — скорость USB. Воспроизводится плавно, но с паузами на подгрузку.

Кроме устройств входа, проектор умеет выводить видео на внешние колонки, каким-то образом принимать его от внешнего источника через аудио-кабель и через HDMI. Динамики в проекторе встроенные, и даже два, но не стерео. Подключены последовательно к одному выходу на плате.

В таком виде его использовать нет смысла, о такие фильмы можно поломать глаза.

Несколько слов о качестве картинки.

Яркость: плохо. Светодиод стоит там китайский 10вт (в чем я сомневаюсь), на 200-300Lm. Ломаю голову что туда вставить вместо него. Днем практически не видно. При относительном затемнении комнаты относительно паршиво.
Качество картинки: 480х320, и этим все сказано. Никакого мелкого текста. Только общие картинки или большой текст.
Фокусировка: пластмассовая туба с линзой, с пластмассовой резьбой, из-за чего четкость регулируется ступенчато.

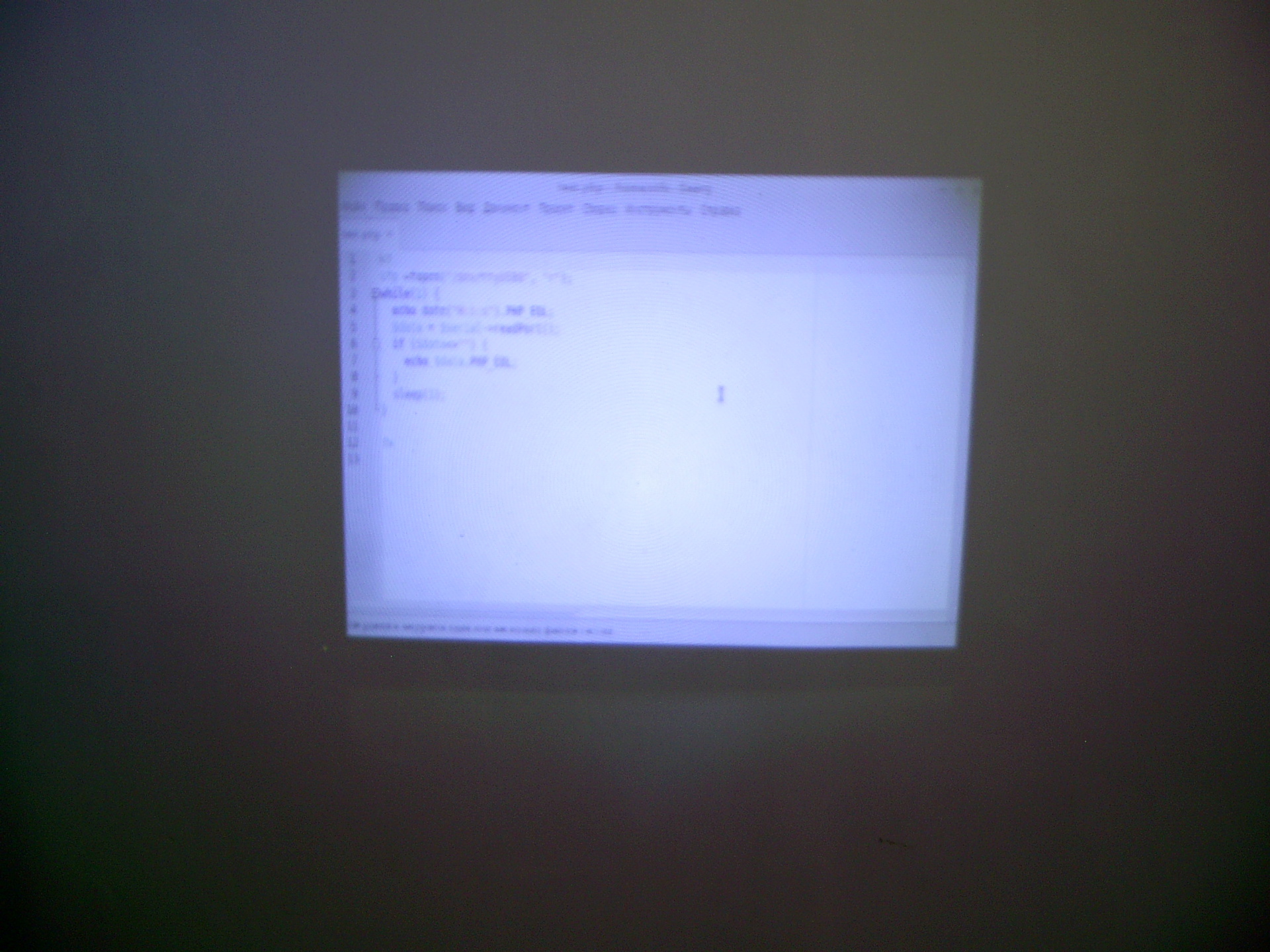

PHP-код на потолке вообще нечитаем.
Проектор в составе умного дома. Часть первая. Обзор

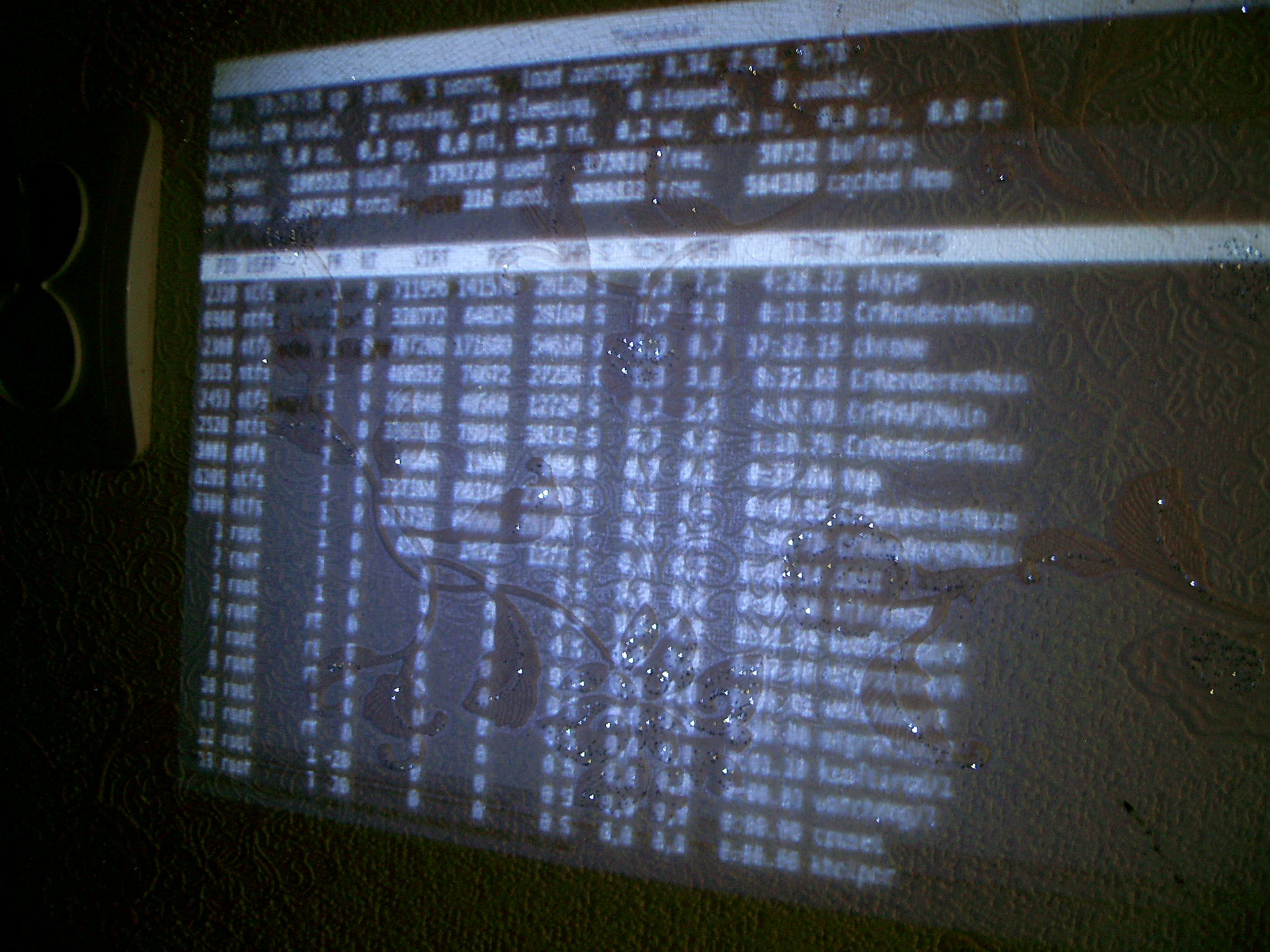

А это, top, выведенный просто на стену возле розетки на нежно-розовые обои.
Проектор в составе умного дома. Часть первая. Обзор

Angry Birds с планшета, на потолке. Руки трясутся.
Проектор в составе умного дома. Часть первая. Обзор

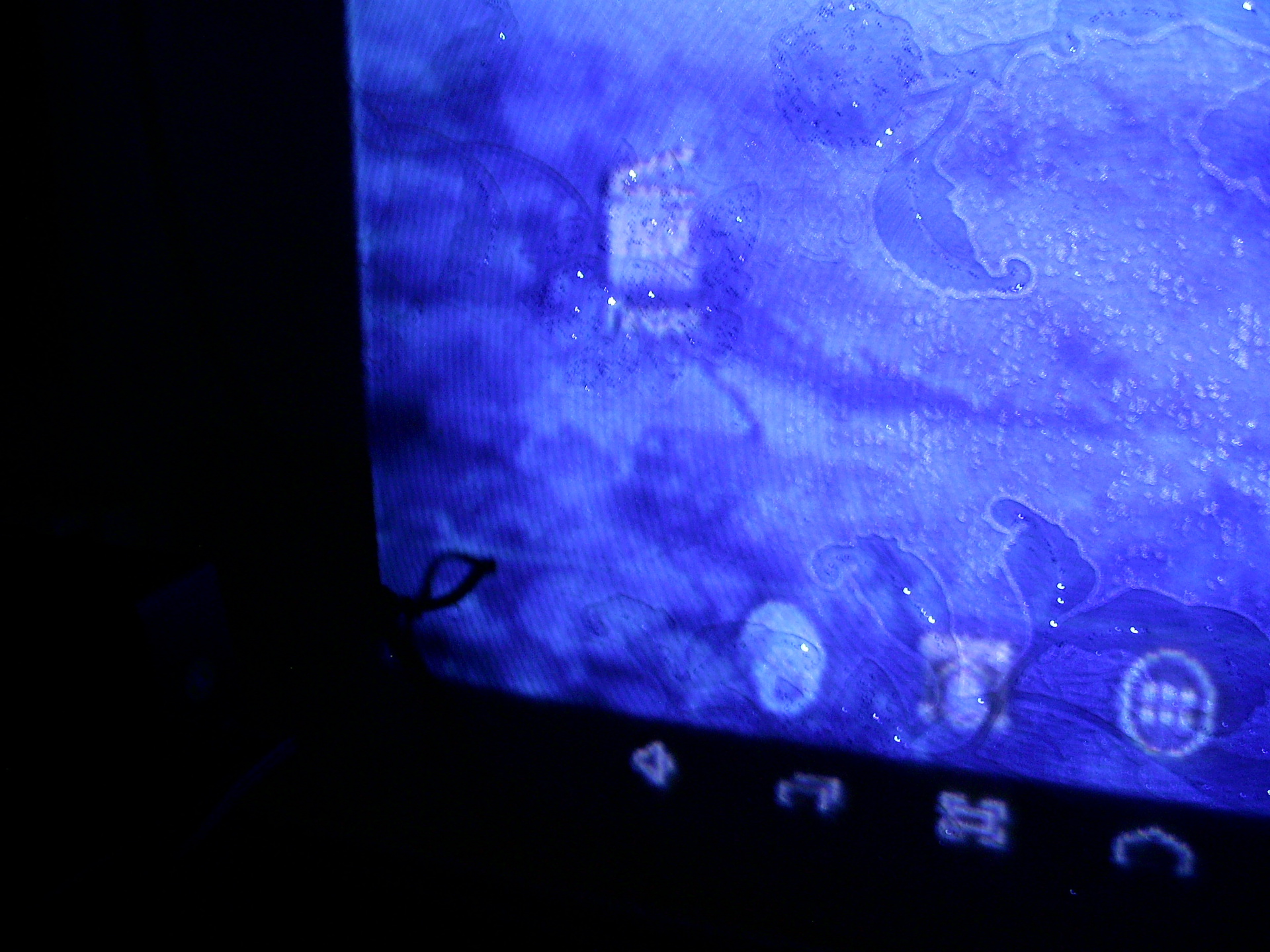

Пару картинок на стенке, с планшета. Можно заметить круги от линзы френеля.
Проектор в составе умного дома. Часть первая. Обзор
Проектор в составе умного дома. Часть первая. Обзор

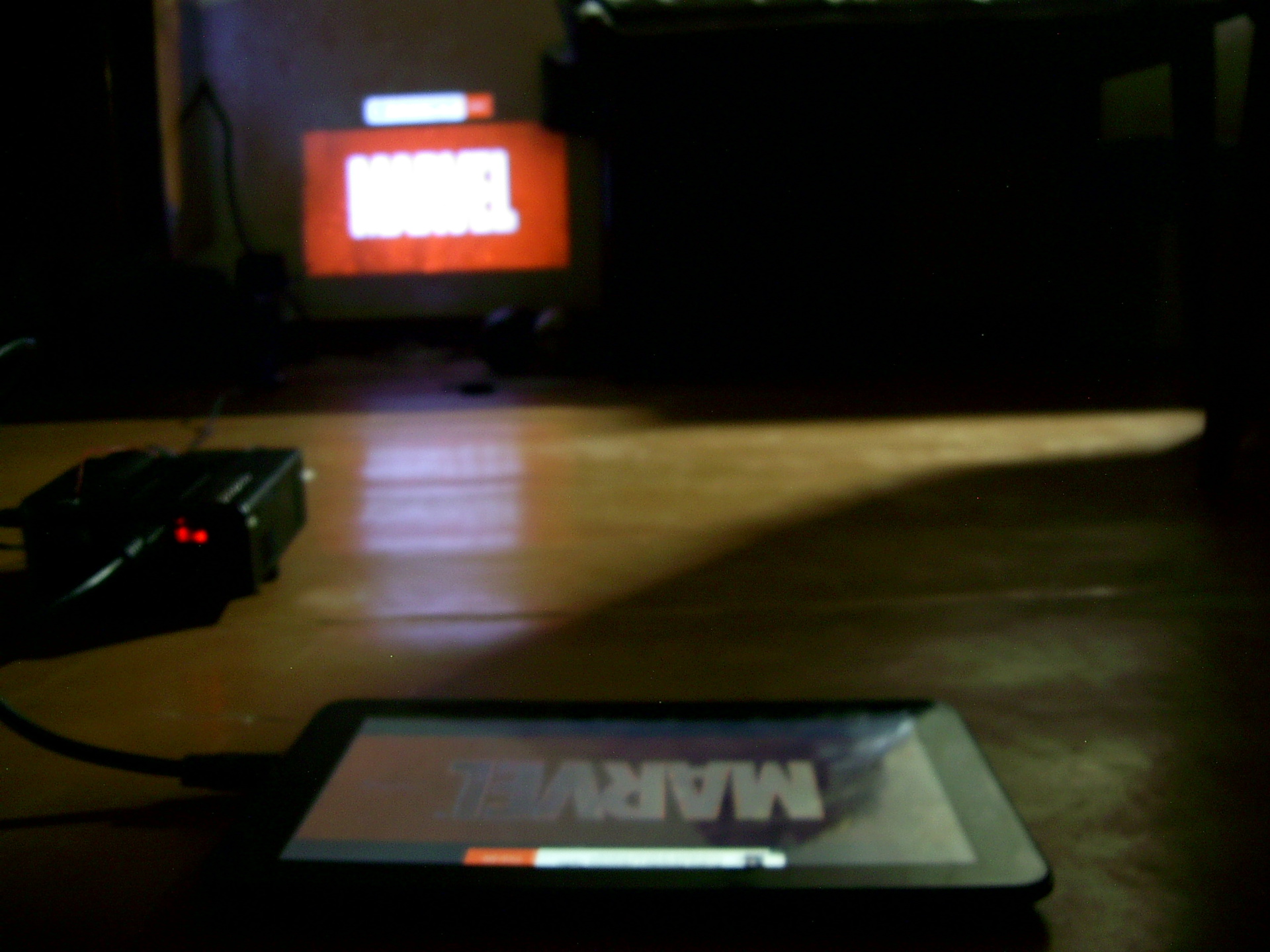

А это, начало одного из марвелловских фильмов с планшета через HDMI.
Проектор в составе умного дома. Часть первая. Обзор

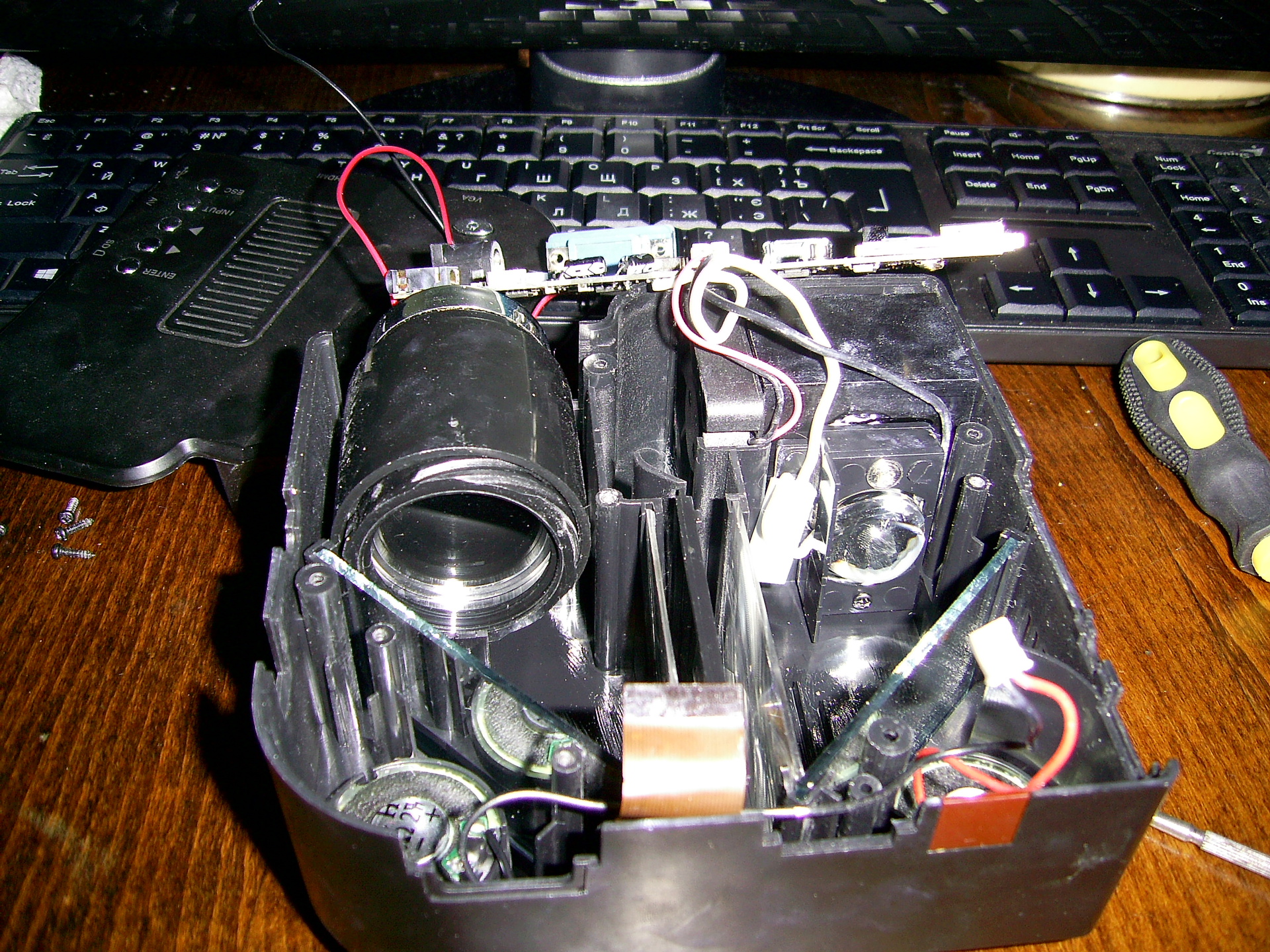

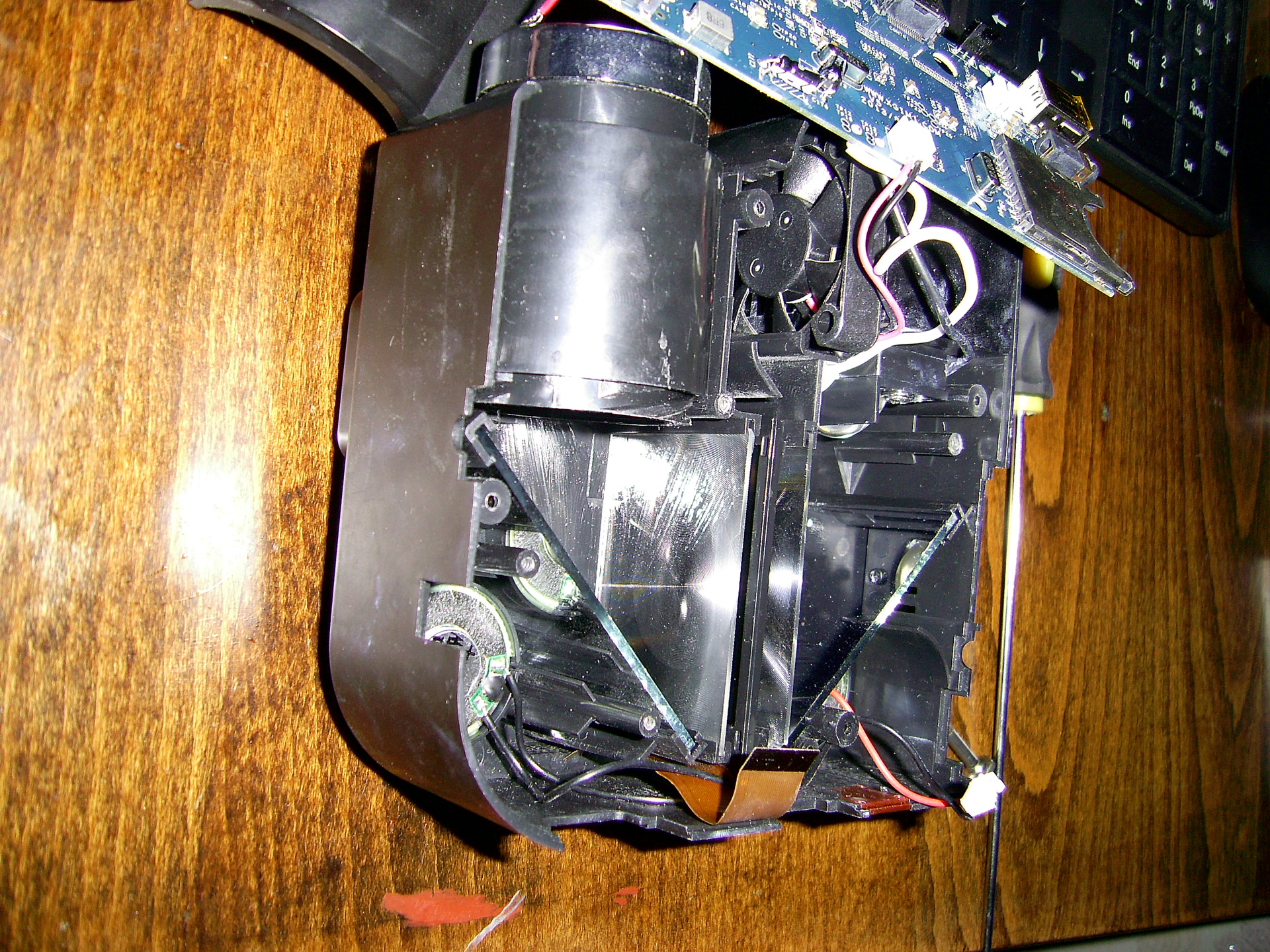

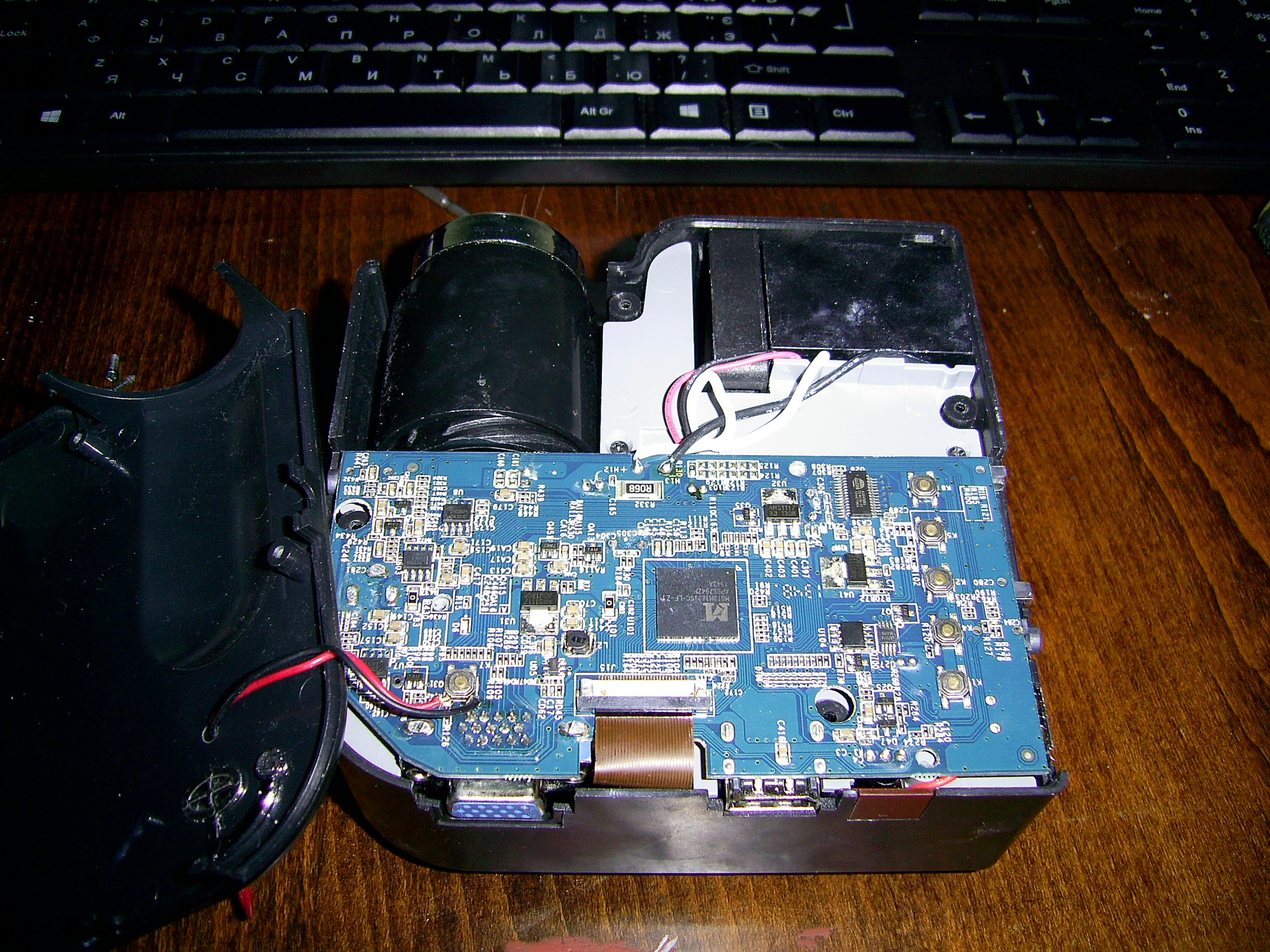

Внутреннее устройство проектора примитивно просто. Луч света формирует букву «П», проходя от светодиода через увеличивающую линзу, в зеркало, затем проходит через линзу френеля к ЛСД-матрице, оттуда еще через одну линзу френеля к зеркало, а затем в объектив.

Проектор в составе умного дома. Часть первая. Обзор
Проектор в составе умного дома. Часть первая. Обзор
Проектор в составе умного дома. Часть первая. Обзор

Покамест эта штука подключена к Cubietruck, включаетсявыключается через контактное реле при помощи этого же Cubietruck, и выводит информацию о погоде на сегодняшний день + последние новости. Возле кровати.

По мере сил веду эксперименты над адекватным включением-выключением этого девайса без реле и некоторой модернизацией осветительной системы.
Буду рад послушать ваши советы.

Резюмируя, скажу что у этого проектора всего два достоинства: мобильность и цена в 50 баксов.

Потребительская аудитория этого проектора — маленькие дети, им можно купить такой девайс для просмотра мультиков и приобщения к аппаратуре. Он относительно безопасен, не содержит высоковольтных и движущихся частей, риск травм минимален.
Им могут заинтересоваться и гики: даже с ванильного (т.е. немодернизированного) проектора можно сделать вполне интересную реализацию вывода разной служебной умно-домной инфы, начиная от погоды, и заканчивая почтовыми сообщениями.

Спасибо.
