Odroid W, или потрошим малиновый пирожок

в 7:20, , рубрики: diy или сделай сам, Raspberry Pi, одноплатный компьютер

На днях копался в прайсе одной московской компании, в которой почти год назад прикупил Малинку, и с удивлением в числе прочего обнаружил Odroid W — ту самую плату «Малина в три раза мельче»
С учётом того, что деньги были и я всеравно хотел пару штук таких — сделал заказ и в пятницу таки забрал его…

Это «обзорник» по щупанию лапами новой платы и раскрытие некоторых неочевидных на первый взгляд вещей.



Где мои разъемы?!

Примерно 90% бугорта при обсуждении новой платы приходилось на то, что она «лысая» — не впаяны USB, нету гребёнки pio, нет эзернета и т.д.
Для меня — именно это стало решающим при покупке: мне нужно было реально ПЛОСКИЙ комп! Ряд вещей мне тупо мешал, USB — торчал и грозил выломаться, надежность коннектора для портов не внушала доверия (и я на неё тупо припаивался!), а питание через микро-ЮСБ — несказанно бесило: ну о какой надёжности может идти речь с этой финтифлюшкой?!

На данный момент, если честно, расстраивает только отсутствие эзернета, т.к. я работал с малиной через сеть…

Вообще, Odroid W — вещь несколько «в себе»: да, из неё не так просто сделать кластер, нельзя «из коробки» «включил-и-играй», для неё нужен как минимум паяльник, но…
Но, да, это та самая «штучка для гиков», которую ждали от первой Малины и которую она слегка не оправдала, став «штучкой для всех и каждого»!

Да, с Малины можно к чертям спаять все коннекторы, но есть риск что-нить при этом повредить.
А тут — девайс в три раза меньше по площади и а 3-4 раза — по высоте!!! И не надо долбаться с тем, чтобы избавить его от всего «лишнего»!

Питание от батареи

Я понимаю, что многие тупо использовали Малину в «стационарке», но наличие возможности воткнуть батарею — гениально!
По спецификации платы — можно подключить Li-Po акк на 3.7 Вольт («Одна банка») с емкостью до 1000 mAh.
В продаже у производителя — 750 mAh, в Москве я за пол-дня нашел максимум 600 mAh… Не особо и искал-то, если честно…

А далее начинается «шуточка» от производителей: для подключения батареи стоит коннектор Molex 53398-0271!!! Ответка на стороне батареи — Molex 51021-0200, который в Москве найти реально тяжело…
В итоге убил пол-дня на поиски коннектора, плюнул и решил припаяться тупо на контакты…

По возвращении домой и подробного чтения чертежей, понял, что я ещё сильней зауважал производителя: да, он поставил гадостный коннектор, но…

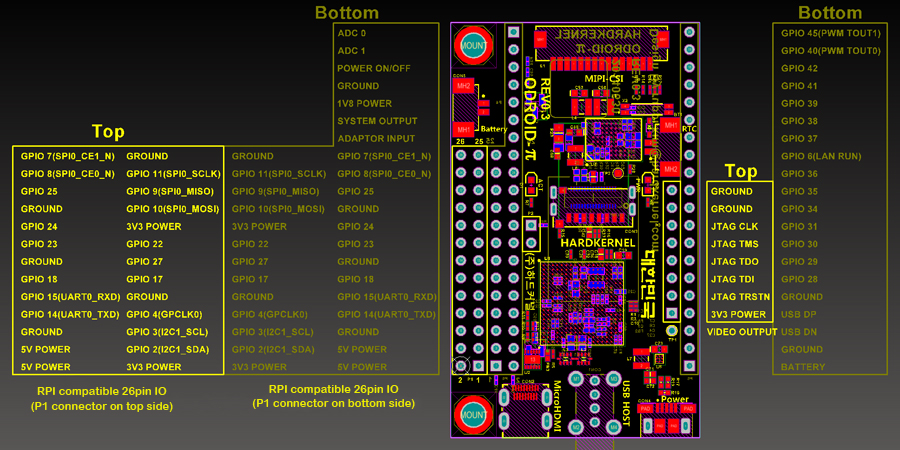

Но на противоположном углу — он продублирован двумя контактами сквозными под пайку!!! (на схеме разъёмов — справа внизу «Battery»)
Прозвонка тестером показала, что и правда — Он!

SD vs MicroSD

Пять баллов! Однозначно!
Минусом можно-бы посчитать то, что коннектор не с краю и внутри прибора поменять карточку будет сложно, но… Блин, вы в компе так часто системный хард меняете, да? На многих других микрокомпах загрузочная флешка вообще намертво впаяна!

Мелкий минусик в том, что от слота там только разъём, в итоге карта по большей части висит в воздухе и если чего-нить не подложить — есть риск сломать.

Море ненависти, или «Они заныкали композитный сигнал!»

Вот тоже долго тосковал — хотел очки сделать, но потом разглядел: второй справа разъём, нижнее отверстие: Video Output!!! Композитничек! Родной!

«Мне одного USB мааало! Два было нормально, а хаб ставить не хочу!»

Визуально — на плате разведен только один USB, но на практике — их там ДВА!
На правом разъеме — 3 и 4 контакты снизу: второй USB!

Собственно именно через него и работает «штатная» плата расширения с Ethernet и 4 USB: банальный хаб с сетевым выходом!

«А вот зачем в топиковом девайсе UART убрали?»

14-15 GPIO — UART0. Собственно там-же, где и на Малине!

Нууу, а где выход аудио? Мы так не играем!

Вообще, пользователи Малины делятся на 4, примерно, категории:
1. «Да нафига там звук?!»
2. «Как эту гадость можно слушать?! Я туда звуковушку воткнул!»
3. «А я слушаю через HDMI!»
4. «Да вы чё?! Нормальный звук!»

Собственно для последних — 4 кондера и 4 резюка на 40 и 45 GPIO (PWM TOUT0(1)), а я ушёл свой SB Play подпаивать!
С учётом того, что это не ЦАП, а тупо PWM — понятно, чего такой убитый звук был на Малине!

Выводы

Для себя — нашёл то, что искал! Малинка компактных размеров, без ненужных вещей!

P.S. Ссылку на магазин давать не буду — цены таки не совсем гуманные, чтобы ещё их рекламировать!

Автор: Siorinex
