Компрессорные установки в промышленности используются во многих технологических операциях. Сжатый воздух получают разными типами компрессорных установок. От роторного типа, до вихревых турбомашин. Центробежные компрессорные установки типа К-250 имеют широкое распространение в промышленности. Но у всех типов компрессоров есть критический режим работы – помпаж.

Введение

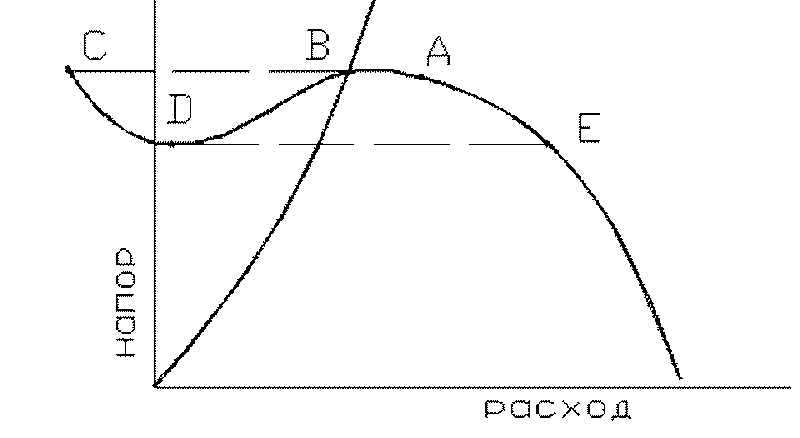

Динамическое сжатие газа в центробежных компрессорах достигается увеличением политропного напора потока газа. Такой процесс описывается газодинамическими характеристиками компрессора, которые представлены на двухмерном графике кривой показывающей рабочие точки компрессора.
Центробежные компрессорные установки. Защита от помпажа - 1
На режимах работы компрессора близких к расчетной точке (точка А), поток газа согласуется с формой элементов проточной части. При существенном отклонении режимов в потоке возникают различные вторичные течения, возникают сложные физические процессы.
Пересечение линии помпажа (точка В) сопровождается высокочастотными колебаниями, при этом происходит скачкообразное изменение расхода от максимального значения до отрицательного (реверсирование потока).

ПОМПАЖ – это нестационарный, автоколебательный режим работы компрессора с частотой колебаний давления и расхода порядка 0,5 – 2,0 Гц в зависимости от аккумулирующих характеристик сети.

Помпаж сопровождается быстрым ростом температуры газа, появлением сильных толчков и вибрации, что может привести к разрушению компрессора. Помпаж – недопустимое явление для компрессоров.

Как защититься от помпажа?

Современные системы управления компрессорными установками в своем арсенале имеют много различных алгоритмов для защиты компрессора от помпажных явлений. Математические модели описывающие процессы, протекающие при сжатии воздуха, заложенные в системы управления компрессорными установками позволяют осуществить управление исполнительными механизмами по кривой помпажа КУ (компрессорной установки), для уменьшения эксплуатационных затрат, без ущерба механической части КУ. В процессе эксплуатации механические характеристики КУ меняются не в лучшую сторону. Мат. Модель может быть адаптивна к новым характеристикам КУ, но она сложна в реализации. Поэтому на стадии пусковой наладке, настраивают мат. модель под конкретную КУ. Но само детектирование начала помпажных явлений или установившегося помпажа имеет место быть в независимости от применяемой системы управления КУ. Поэтому данный вид аварийной остановки КУ присутствует в любой САУ (системы автоматического управления) КУ. Для детектирования помпажных явлений используется много входных данных: изменение давления на выходе, температуры и т.д.

Детектор помпажа КУ

В данной статье я расскажу, как детектировать помпажное явление в КУ, применяя простой программный алгоритм и единственный сигнал, по которому будет происходить оценка данного явления.

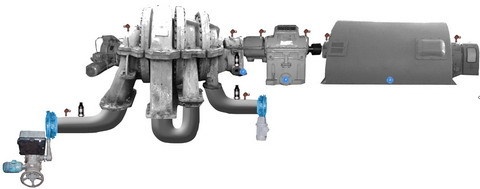

Рассмотрим КУ К-250.
Центробежные компрессорные установки. Защита от помпажа - 2
Центробежный, многоступенчатый компрессор, имеющий промежуточные отводы к газоохладителям.
В рабочем режиме, когда КУ вышел на номинальные характеристики, ток статора имеет практически номинальное значение, если двигатель подобран без запаса по мощности. Во время помпажных явлений, давление на выходе повышается до максимально возможного, для данного типа КУ, после чего происходит перетекание сжатого воздуха под воздействием давление из ступеней высшего порядка к низшим. В момент перетекания нагрузка на валу двигателя резко уменьшается, возникает механический удар. Этот момент необходимо детектировать на ранней стадии, чтобы предотвратить механические повреждения КУ. Почему возникают эти помпажные явления, останутся за рамками этой статьи.

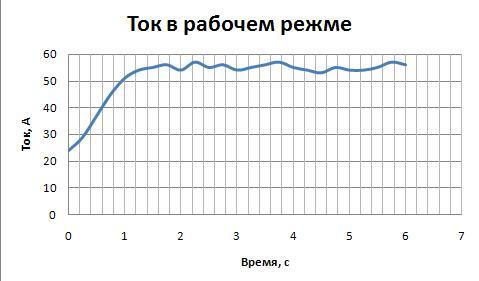

Рассмотрим график тока статора в рабочем режиме.
Центробежные компрессорные установки. Защита от помпажа - 3

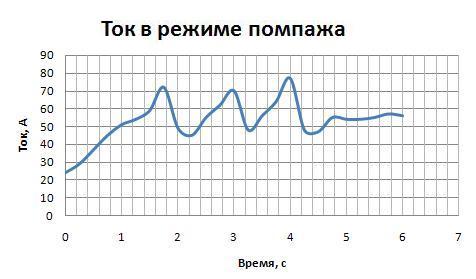

Во время начавшегося помпажа, когда сжатый воздух перетекает из высшей ступени в низшую, происходит «подталкивание» электродвигателя, в этот момент происходит всплеск действующего значения тока, а затем в связи с уменьшением нагрузки происходит провал тока, затем набор рабочего тока, сжатие продолжается и цикл повторяется вновь, вплоть до исчезновения помпажа. График такого режима.
Центробежные компрессорные установки. Защита от помпажа - 4
На данном графике колебания происходят с частой в 1 Герц. Такое поведение тока статора, прямое следствие начавшегося помпажа КУ. Как программно детектировать?

Программная реализация противопомпажной защиты

В рабочем режиме, ток меняется плавно и в небольших пределах. В момент начинающегося или уже случившегося помпажа, колебания имеют большую амплитуду и частоту. Значит обычным, цифровым ФНЧ, можно детектировать данную аварийную ситуацию.
К примеру, раз в 100 мс, будем вызывать функцию фильтра, формула которого выглядит следующим образом:
Центробежные компрессорные установки. Защита от помпажа - 5
Где 0<А<1 коэффициент фильтра. Чем меньше А, тем слабее фильтр.

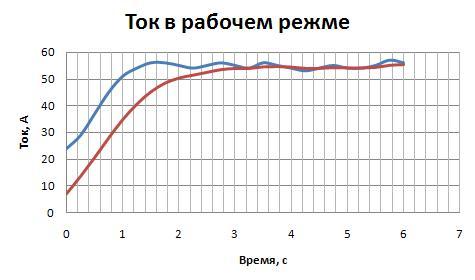

Посмотрим на график такого фильтра.
Центробежные компрессорные установки. Защита от помпажа - 6

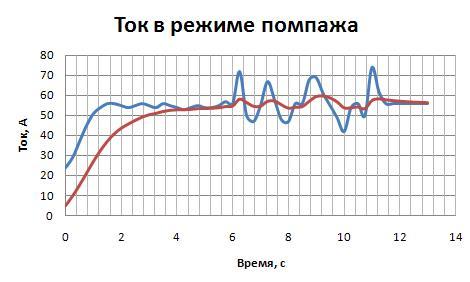

Теперь, если у нас начнется помпаж, то посмотрим, как себя поведет фильтр.
Центробежные компрессорные установки. Защита от помпажа - 7

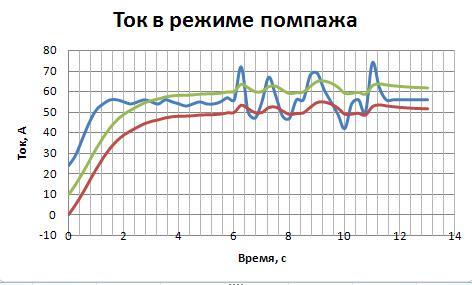

а графике видно, что ток пересекает фильтр несколько раз в режиме помпажа, но такой детектор будет иметь ложные срабатывания в рабочем режиме. Следовательно, необходимо отфильтрованный сигнал сместить вверх и вниз на значение, которое соответствует амплитуде помпажа. На пример на 5 А в ту и другую сторону.
Центробежные компрессорные установки. Защита от помпажа - 8
Рабочий режим находится в диапазоне, что говорит о нормальном режиме работы, а помпаж уже пересекает наши границы, и можно смело детектировать помпаж на 7-8 пересечении и аварийно отключить КУ. Можно пойти еще дальше и на первом же пересечении попробовать остановить помпажное состояние, управляя исполнительными механизмами дроссельной заслонки и помпажного клапана.
На примере ПЛК Siemens S7-300 я опишу данную функцию.
В приложенном файле, проект STEP7, для ЦПУ 314-2PN/DP. В нем показана основная мысль детектирования помпажа. Код не оптимизирован и не доведен до ума.

Видео, демонстрирующее работу защиты от помпажа, смотри ниже.

Наряду с программными реализациями по глубокому дросселированию КУ по границе помпажа, необходимо иметь аварийную отработку уже начинающего или начавшегося помпажа в КУ.
