Продолжая историю развития видеокарт из предыдущей — статьи, видеоадаптеры 2000-х годов.

VSA-100 и новое поколение Voodoo

Развитие видеокарт в 2000-х годах - 1

Чипсет VSA-100 (Voodoo Scalable Architecture — масштабируемая архитектура Voodoo) был выпущен компанией 3dfx в июне 2000 года. Первой видеокартой, использовавшей данный чип (VSA-100х2) стала Voodoo5 5500. Изготовленная по 250-нм техпроцессу, с 14 миллионами транзисторов. Объем памяти SDRAM доходил до 64 Мб, с 128-битной шиной. Частота графического процессора и памяти составляла 166 МГц. Впервые в видеокартах Voodoo поддерживался 32-битный цвет в 3D, а также текстуры с высоким разрешением 2048x2048 точек. Для сжатия применялись алгоритмы FXT1 и DXTC. Особенностью Voodoo5 5500 была высокая производительность при использовании сглаживания.

Видеокарта выпускалась с разными интерфейсами, такими, как AGP, PCI и т.д. Также была доступна версия под Macintosh, имеющая два разъема (DVI и VGA).

Развитие видеокарт в 2000-х годах - 2

Осенью того же года 3dfx выпустила Voodoo4 4500 с объемом памяти 32 Мб, использовавшей один чип VSA-100. Модель оказалась довольно медленной и значительно уступала GeForce 2 MX и Radeon SDR.

Компания 3Dfx анонсировала выход производительной видеокарты Voodoo5 6000 на 4-х чипах VSA-100 и с 128 Мб памяти. Но окончательно реализовать проект так и не удалось — серьезные финансовые трудности обанкротили 3Dfx.

GeForce 2

Развитие видеокарт в 2000-х годах - 3

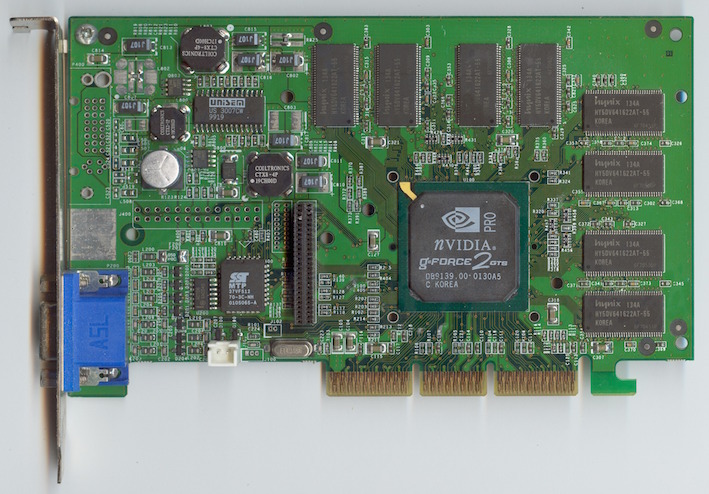

В 2000-2001 годах компания NVIDIA выпустила серию видеокарт GeForce 2 (GTS, Ultra, Pro, MX и т. д.). У этих видеоадаптеров было 256-битное ядро — одно из самых производительных ядер того времени.

Базовой моделью стала GeForce 2 GTS (GigaTexel Shading), кодовое имя NV15. Данная видеокарта была изготовлена по 180-нм техпроцессу и содержала 25 миллионов транзисторов. Объем памяти DDR SGRAM составлял 32 Мб или 64 Мб с частотой 200 МГц и 128-битной шиной. У адаптера имелось 4 пиксельных конвейера. NV15 включала в себя полную поддержку DirectX 7, OpenGL 1.2, как и аппаратную обработку геометрии и освещения (T&L).

Radeon DDR и SDR

Компания ATI не отставала от прогресса и в 2000 году выпустила процессор Radeon R100 (изначально назывался Rage 6). Он изготавливался по 180-нм техпроцессу и поддерживал технологию ATI HyperZ.

На основе R100 вышли видеокарты Radeon DDR и SDR.

Развитие видеокарт в 2000-х годах - 4

Radeon DDR выпускался с объемом видеопамяти 32 Мб или 64 Мб. Частоты ядра и памяти составляли 183 МГц, использовалась 128-битная шина. В роли интерфейса выступал AGP 4x. У видеокарты было 2 пиксельных конвейера.

Упрощенная версия SDR отличалась от Radeon DDR типом используемой памяти и пониженными частотами (166 МГц). Объем памяти у Radeon SDR предоставлялся только на 32 Мб.

Radeon 8500 и Radeon 7500

В 2001 году на базе RV200 вышли два чипа Radeon 8500 и Radeon 7500.

Развитие видеокарт в 2000-х годах - 5

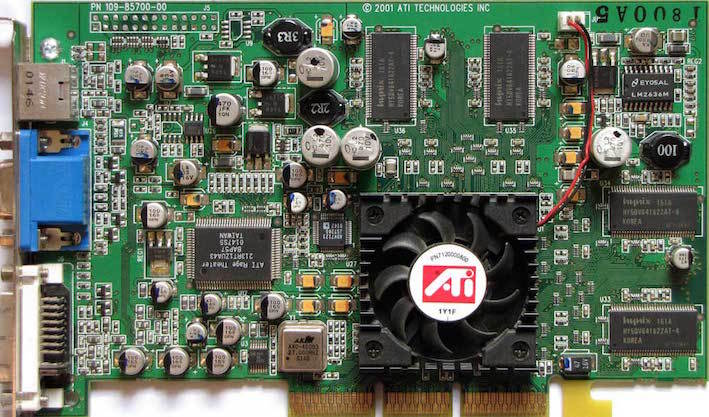

В Radeon 8500 были собраны новейшие наработки ATI, он оказался очень быстрым. Изготавливался по 150-нм техпроцессу, содержал 60 миллионов транзисторов. Частоты ядра и памяти составляли 275 МГц. Использовалась 128-битная шина. Объем памяти DDR SDRAM предлагался в двух вариантах: 64 Мб и 128 Мб. Пиксельных конвейеров было 4.

Развитие видеокарт в 2000-х годах - 6

Radeon 7500 изготавливался по тому же 150-нм техпроцессу, но с 30 миллионами транзисторов. Ядро работало на частоте 290 МГц, а память на 230 МГц. Пиксельных конвейеров было 2.

GeForce 3

Развитие видеокарт в 2000-х годах - 7

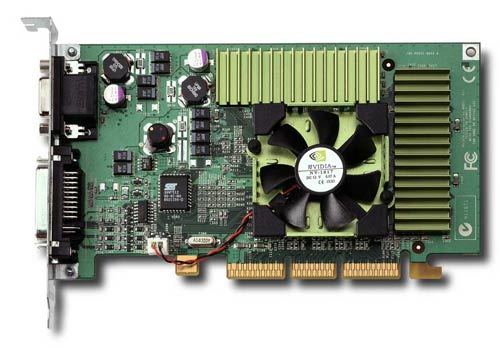

В 2001 году вышли графические процессоры GeForce 3 с кодовым названием NV20. Процессор выпускался по 150-нм техпроцессу. Объем памяти предлагался на 64 Мб и на 128 Мб. Шина была 128-битной и состояла из четырех 32-битных контроллеров. Ядро работало на частоте 200 МГц, а память на частоте 230 МГц. Пиксельных конвейеров насчитывалось 4. Производительность составляла 800 миллиардов операций/сек. Пропускная способность памяти была 7,36 Гб/с

Устройство поддерживало nFinite FX Engine, позволяющие создавать огромное количество различных спецэффектов. Была улучшенная архитектура памяти LMA (Lightspeed Memory Architecture).

Линейка видеокарт состояла из модификаций GeForce 3, GeForce 3 Ti 200 и Ti 500. Они отличались по тактовой частоте, производительности и пропускной способности памяти.

Развитие видеокарт в 2000-х годах - 8

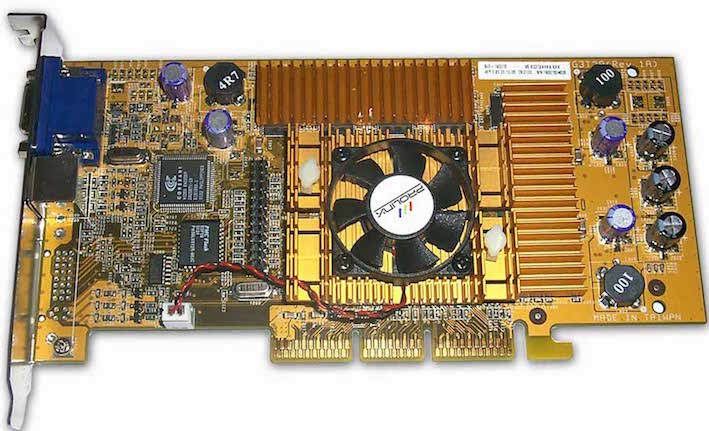

У GeForce 3 Ti 200: 175 МГц ядро, 200 МГц память; 700 миллиардов операций/сек; 6,4 Гб/с пропускная способность.

Развитие видеокарт в 2000-х годах - 9

У GeForce 3 Ti 500: 240 МГц ядро и 250 МГц память; 960 миллиардов операций/сек; 8,0 Гб/с пропускная способность.

GeForce 4

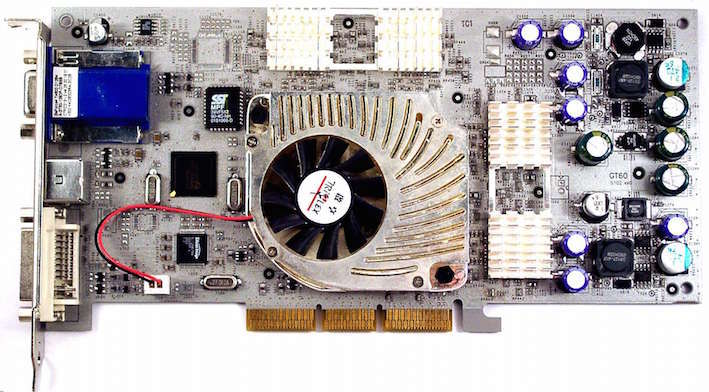

Следующей видеокартой компании NVIDIA стала GeForce 4, которая вышла в 2002 году. C таким названием выпускались два типа графических карт: высокопроизводительные Ti (Titanium) и бюджетные MX.

Развитие видеокарт в 2000-х годах - 10

Линейка GeForce 4 Ti была представлена моделями Ti 4400, Ti 4600, и Ti 4200. Видеокарты отличались тактовыми частотами ядра и памяти. Объем видеопамяти составлял 128 Мб (у Ti 4200 предлагался вариант и на 64 Мб). В Titanium использовался 128-битный 4-канальный контроллер памяти с LightSpeed Memory Architecture II, насчитывалось 4 блока рендеринга, 8 текстурных блоков, 2 T&L, имелась подсистема сглаживания Accuview и шейдерный движок nFiniteFX II, обеспечивающий полную поддержку DirectX 8.1 и OpenGL 1.3. Модель GeForce 4 Ti 4200 была самой распространенной за счет высокой производительности по приемлемой цене.

Развитие видеокарт в 2000-х годах - 11

GeForce 4 MX наследовали архитектуру GeForce 2 (с повышенным быстродействием). Они базировались на чипе NV17, изготовленного по 150-нм техпроцессу и состоящего из 27 миллионов транзисторов. Объем видеопамяти составлял 64 Мб. У графического процессора было 2 блока рендеринга, 4 текстурных, 1 блок T&L, 128-битный 2-канальный контроллер памяти с LightSpeed Memory Architecture II. Чип также обладал подсистемой сглаживания Accuview.

Radeon 9700 Pro

Развитие видеокарт в 2000-х годах - 12

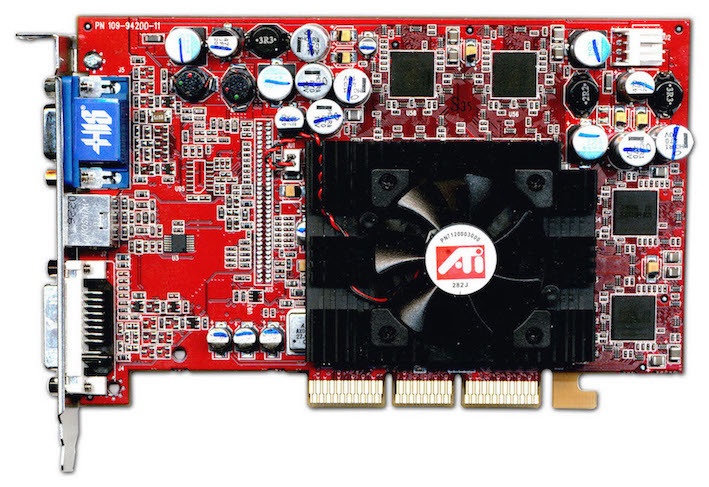

Летом 2002 года ATI выпустила чип R300, который изготавливался по 150-нм техпроцессу и содержал около 110 миллионов транзисторов. У него было 8 пиксельных конвейеров. Также чип поддерживал улучшенные методы сглаживания.

На базе R300 вышла видеокарта Radeon 9700 с тактовыми частотами ядра 325 МГц и памяти 310 МГц. Объем памяти составлял 128 Мб. Шина памяти была 256-битная DDR.

В начале 2003 года Radeon 9700 сменила видеокарта Radeon 9800. Новые решения были построены на чипе R350, с увеличением тактовых частот и доработкой шейдерных блоков, контроллера памяти.

GeForce FX

Развитие видеокарт в 2000-х годах - 13

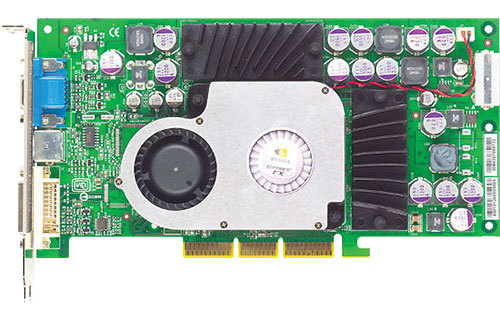

GeForce FX — пятое поколение графических процессоров, разработанных и выпущенных компанией NVIDIA с конца 2002 до 2004 годов. Одна из первых видеокарт серии GeForce FX обладала улучшенными методами сглаживания и анизотропной фильтрации. Она поддерживала вершинные и пиксельные шейдеры версии 2.0. Благодаря 64-битному и 128-битному представлению цвета, повысилось качество ярких изображений. Чип NV30 был изготовлен по 130-нм техпроцессу и работал с шиной на 128-бит AGP 8x, поддерживая память DDR2.

GeForce FX была представлена в разных модификациях: еntry-level (5200, 5300, 5500), mid-range (5600, 5700, 5750), high-end (5800, 5900, 5950), еnthusiast (5800 Ultra, 5900 Ultra, 5950 Ultra). Использовалась шина на 126-бит и на 256-бит.

Развитие видеокарт в 2000-х годах - 14

На базе NV30 было создано топовое устройство нового поколения — видеокарта GeForce FX 5800. Объем видеопамяти достигал 256 Мб, частота ядра — 400 МГц, а памяти — 800 МГц. В 5800 Ultra частота ядра повысилась до 500 МГц, а памяти — до 1000 МГц. Первые карты на основе NV30 оснащались инновационной системой охлаждения.

GeForce 6 Series

Развитие видеокарт в 2000-х годах - 15

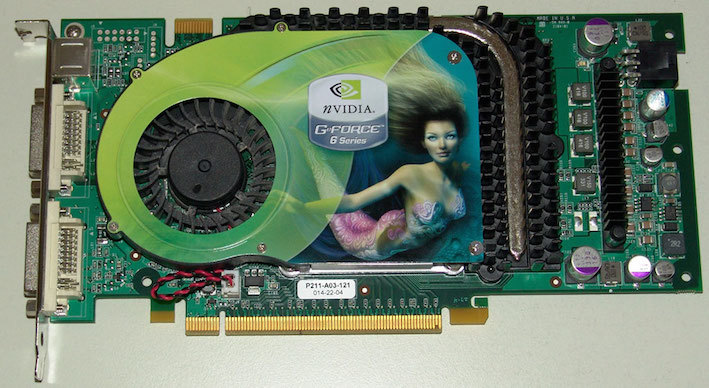

Развитие видеокарт активно продолжалось и в 2004 году вышел следующий продукт компании — GeForce 6 Series (кодовое название NV40).

Чип NV40 производился также по 130-нм техпроцессу, что не помешало ему стать более экономичным. Модификация пиксельных конвейеров дала возможность обрабатывать до 16 пикселей за такт. Всего было 16 пиксельных конвейеров. Видеокарты поддерживали пиксельные и вершинные шейдеры версии 3.0, технологию UltraShadow (прорисовка теней). Кроме этого, GeForce 6 Series с помощью технологии PureVideo декодировали видео форматов H.264, VC-1 и MPEG-2. NV40 работал через 256-битную шину, при этом использовались очень быстрые модули памяти типа GDDR3.

Одна из первых моделей, видеокарта GeForce 6800 была весьма производительной и тянула самые новые игры того времени. Она работала как через интерфейс AGP, так и через шину PCI Express. Частота ядра составляла 325 МГц, а частота памяти была 700 МГц. Объем памяти доходил 256 Мб или 512 Мб.

Radeon X800 XT

Развитие видеокарт в 2000-х годах - 16

Компания ATI находилась в более выгодном положении. В 2004 году компания представила 130-нм чип R420 (усовершенствованная версия R300). Пиксельные конвейеры были разделены на четыре блока по четыре конвейера в каждом (в сумме 16 пиксельных конвейеров). Увеличилось до 6 количество вершинных конвейеров. Поскольку R420 не поддерживал работу шейдеров третьего поколения, он работал с обновленной технологией HyperZ HD.

Самая мощная и производительная видеокарта новой линейки Radeon была X800 XT. Карта оснащалась памятью типа GDDR3 объёмом 256 Mб и разрядностью шины 256-бит. Частота работы достигала 520 МГц по ядру и 560 МГц по памяти. Radeon X800 XT продавались в двух исполнениях: AGP и PCI Express. Помимо обычной версии существовал Radeon X800 XT Platinum Edition, обладающий более высокими частотами чипа и памяти.

GeForce 7800 GTX

Развитие видеокарт в 2000-х годах - 17

В 2005 году вышел чип G70, который лег в основу видеокарт серии GeForce 7800. Количество транзисторов увеличилось до 302 миллионов.

Вдвое увеличилось количество пиксельных конвейеров — до 24 штук. В каждый конвейер были добавлены дополнительные блоки ALU, отвечающие за обработку наиболее популярных пиксельных шейдеров. Таким образом возросла производительность чипа в играх, делающих упор на производительность пиксельных процессоров.

GeForce 7800 GTX стала первой видеокартой на базе G70. Частота ядра составляла 430 МГц, памяти — 600 МГц. Использовалась быстрая GDDR3, а также 256-битная шина. Объем памяти составлял 256 Мб или 512 Мб. GeForce 7800 GTX работала исключительно через интерфейс PCI Express х16, который окончательно начал вытеснять устаревающий AGP.

GeForce 7950 GX2

Развитие видеокарт в 2000-х годах - 18

Событием 2006 года для компании NVIDIA стал выпуск первой двухчиповой видеокарты GeForce 7950, созданной по 90-нм техпроцессу.Nvidia 7950 GX2 имела по одному чипу G71 на каждой из плат. Ядра видеокарты работали на частоте 500 МГц, память — на частоте 600 МГц. Объем видеопамяти типа GDDR3 составлял 1 Гб (по 512 Мб на каждый чип), шина 256-бит.

В новой карте было оптимизировано энергопотребление и доработана система охлаждения. Выпуск 7950 GX2 стал началом развития технологии Quad SLI, позволяющей одновременно использовать мощности нескольких видеокарт для обработки трёхмерного изображения.

Radeon X1800 XT, X1900

Развитие видеокарт в 2000-х годах - 19

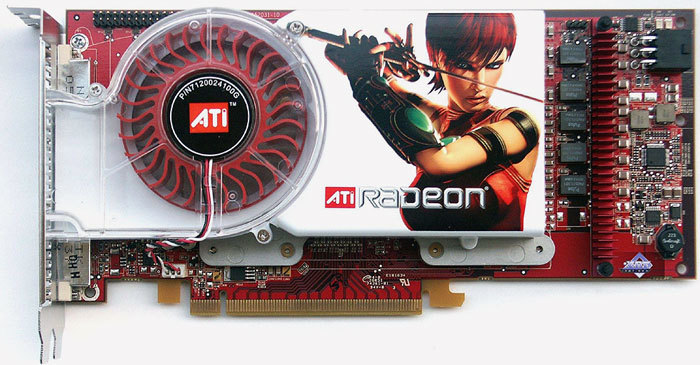

На базе R520 была разработана видеокарта Radeon X1800 XT. Карта оснащалась памятью типа GDDR3 объемом 256 Мб или 512 Mб, работающей на частоте 750 МГц. Использовалась 256-битная шина.

Развитие видеокарт в 2000-х годах - 20

Видеокарты Radeon X1800 XT недолго пробыли на рынке. Вскоре им на смену пришли адаптеры серии Radeon X1900 XTХ на базе чипа R580. Процессором полностью поддерживались на аппаратном уровне спецификации SM 3.0 (DirectX 9.0c) и HDR-блендинг в формате FP16 с возможностью совместного использования MSAA. В новом чипе было увеличено количество пиксельных конвейеров — до 48. Частоты ядра составляла 650 МГц, а памяти — 775 МГц.

Еще через полгода вышел чип R580+ с новым контроллером памяти, работающий со стандартом GDDR4. Частота памяти была увеличена до 2000 МГц, при этом шина оставалась 256-битной. Основные характеристики чипа остались прежними: 48 пиксельных конвейеров, 16 текстурных и 8 вершинных конвейеров. Частота ядра составляла 625 МГц, памяти было больше — 900 МГц.

GeForce 8800 GTX

Развитие видеокарт в 2000-х годах - 21

В 2006 году на базе процессора G80 было выпущено несколько видеокарт, самой мощной из которых являлась GeForce 8800 GTX. G80 был одним из самых сложных существующих чипом того времени. Он выпускался по 90-нм техпроцессу и содержал 681 миллион транзисторов. Ядро работало на частоте 575 МГц, память — на частоте 900 МГц. Частота унифицированных шейдерных блоков составляла 1350 МГц. У GeForce 8800 GTX было 768 Мб видеопамяти GDDR3, а ширина шины составляла 384-бит. Поддерживались новые методы сглаживания, которые позволили блокам ROP работать с HDR-светом в режиме MSAA (Multisample anti-aliasing). Получила развитие технология PureVideo.

Архитектура GeForce 8800 GTX оказалась особенно эффективной и на протяжении нескольких лет являлась одной из самых быстрых видеокарт.

Radeon HD2900 XT, HD 3870 и HD 3850

Развитие видеокарт в 2000-х годах - 22

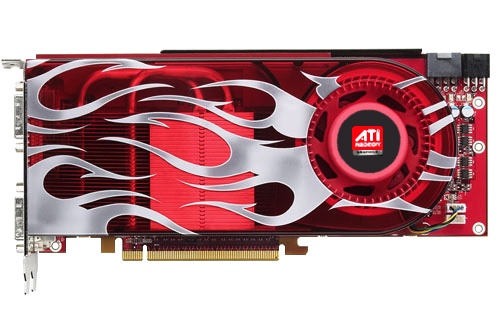

В 2007 года была представлена флагманская видеокарта Radeon HD2900 XT на базе чипа R600. Частота ядра видеокарты составляла 740 МГц, памяти GDDR4 — 825 МГц. Использовалась 512-битная шина памяти. Объем видеопамяти достигал 512 Мб и 1 Гб.

Более успешной разработкой вышел процессор RV670, выпущенный в том же году. Архитектурой он почти не отличался от предшественника, но изготавливался по 55-нм техпроцессу и с шиной памяти 256-бит. Появилась поддержка DirectX 10.1 и Shader Model 4.1. На базе процессора производились видеокарты Radeon HD 3870 (частота ядра 775 МГц, памяти 1125 МГц) и Radeon HD 3850 (частота ядра 670 МГц, памяти 828 МГц) с объемом видеопамяти 256 Мб и 512 Мб и шиной 256-бит.

GeForce 9800

Развитие видеокарт в 2000-х годах - 23

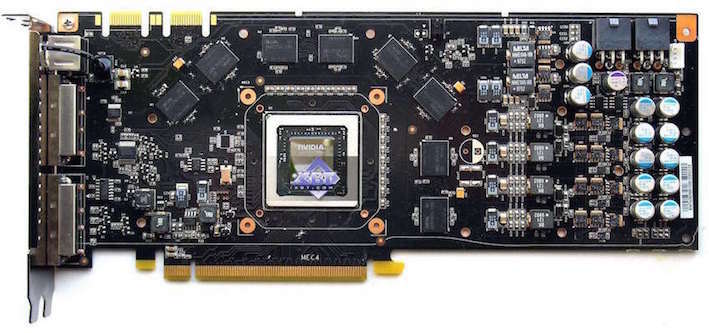

Чип G92 лег в основу GeForce 9800 GTX — одной из самых быстрых и доступных видеокарт. Он изготавливался по 65-нм техпроцессу. Частота ядра составляла 675 МГц, частота памяти — 1100 МГц, а шина — 256-бит. Объем памяти предлагался в двух вариантах: на 512 Мб и на 1 Гб. Чуть позже появилась модель GTX+, которая отличалась 55-нм техпроцессом и частотой ядра — 738 МГц.

В данной линейке также появилась очередная двухчиповая видеокарта GeForce 9800 GX2. Каждый из процессоров имел спецификации, как у GeForce 8800 GTS 512 Мб, только с разными частотами.

GeForce GTX 280 и GTX 260

Развитие видеокарт в 2000-х годах - 24

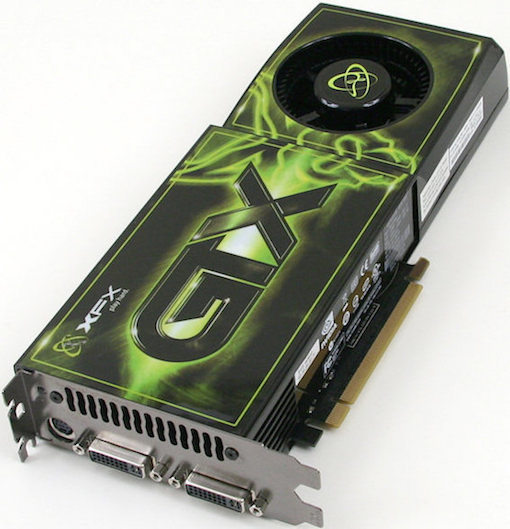

В 2008 году компания NVIDIA выпустила чип GT200, который использовался в видеокартах GeForce GTX 280 и GTX 260. Чип производился по 65-нм техпроцессу и содержал 1,4 миллиарда транзисторов, обладал 32 ROP и 80 текстурными блоками. Шина памяти увеличилась до 512-бит. Также была добавлена поддержка физического движка PhysX и платформы CUDA. Частота ядра видеокарты составляла 602 МГц, а памяти типа GDDR3 — 1107 МГц.

Развитие видеокарт в 2000-х годах - 25

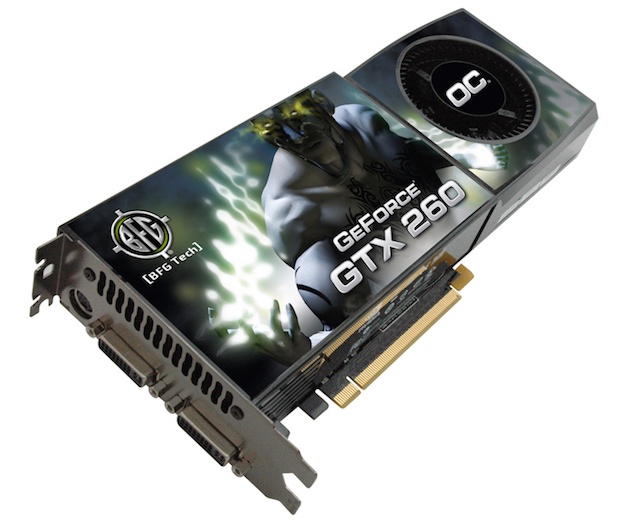

В видеокарте GeForce GTX 260 использовалась шина GDDR3 448-бит. Частота ядра достигала 576 МГц, а памяти — 999 МГц.

Radeon HD 4870

Развитие видеокарт в 2000-х годах - 26

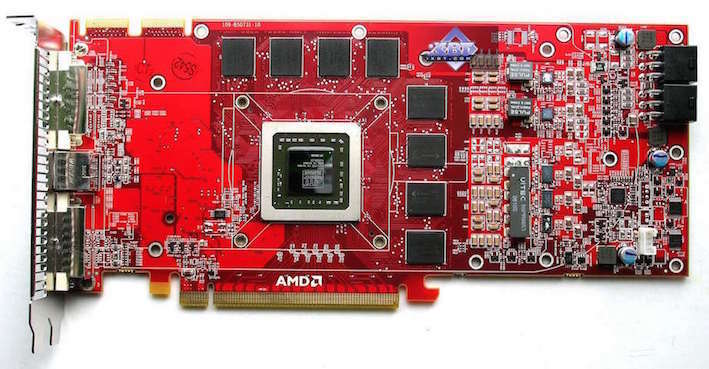

Старшая видеокарта новой линейки получила название Radeon HD 4870. Частота ядра составляла 750 МГц, а память работала на эффективной частоте 3600 МГц. С новой линейкой видеокарт компания продолжила свою новую политику выпуска устройств, которые могли успешно конкурировать в Middle-End-сегменте. Так, Radeon HD 4870 стал достойным конкурентом видеокарты GeForce GTX 260. А место лидера линейки HD 4000 вскоре заняло очередное двухчиповое решение Radeon HD 4870X2. Сама архитектура видеокарты соответствовала таковой у Radeon HD 3870X2, не считая наличия интерфейса Sideport, напрямую связывающего два ядра для наиболее быстрого обмена информацией.

GeForce GTX 480

Развитие видеокарт в 2000-х годах - 27

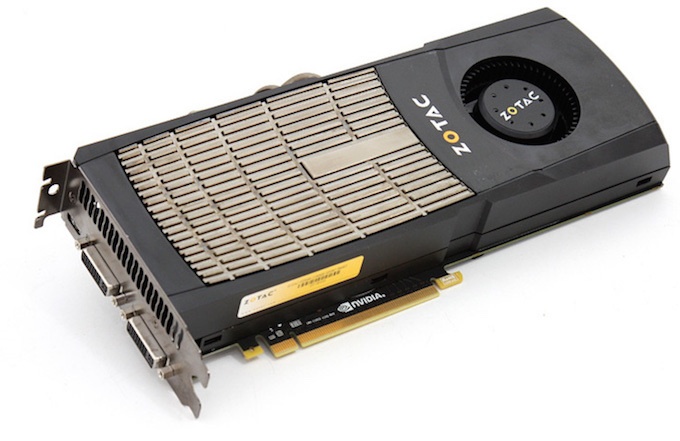

В 2010 году NVIDIA представила GF100 с архитектурой Fermi, который лег в основу видеокарты GeForce GTX 480. GF100 производился по 40-нм техпроцессу и получил 512 потоковых процессоров. Частота ядра была 700 МГц, а памяти — 1848 МГц. Ширина шины составила 384-бит. Объем видеопамяти GDDR5 достигал 1,5 Гб.

Чипом GF100 поддерживались DirectX 11 и Shader Model 5.0, а также новая технология NVIDIA Surround, позволяющая развернуть приложения на три экрана, создавая тем самым эффект полного погружения.

Чипы Cypress и Cayman

Развитие видеокарт в 2000-х годах - 28

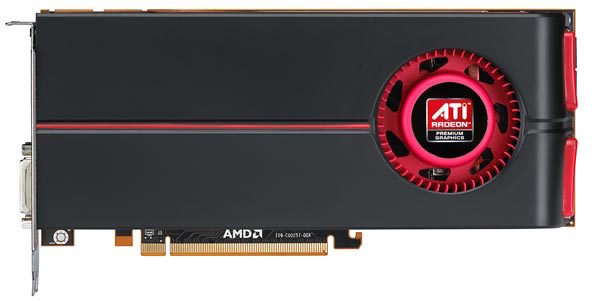

Компания AMD выпустила 40-нм чип Cypress. Разработчики компании решили поменять подход и не использовать исключительно буквенно-цифровые значения. Поколению чипов начали присваивать собственные имена. Сам принцип архитектуры Cypress продолжал идеи RV770, но дизайн был переработан. Вдвое увеличилось количество потоковых процессоров, текстурных модулей и блоков ROP. Появилась поддержка DirectX 11 и Shader Model 5.0. В Cypress появились новые методы сжатия текстур, которые позволили разработчикам использовать большие по объему текстуры. Также AMD представила новую технологию Eyefinity, полным аналогом которой позже стала технология NVIDIA Surround.

Чип Cypress был реализован в серии видеокарт Radeon HD 5000. Вскоре AMD выпустила и двухчиповое решение Radeon HD 5970. В целом Cypress оказался очень успешным.

Развитие видеокарт в 2000-х годах - 29

Серия видеокарт Radeon HD 6000, выпущенная в конце 2010 года, была призвана конкурировать с акселераторами GeForce GTX 500. В основе графических адаптеров лежал чип Cayman. В нем применялась немного другая архитектура VLIW4. Количество потоковых процессоров составляло 1536 штук. Возросло количество текстурных модулей — их стало 96. Также Cayman умел работать с новым алгоритмом сглаживания Enhanced Quality AA. Ширина шины памяти чипа составляла 256-бит. Видеокарты использовали GDDR5-память.

GeForce GTX 680

Развитие видеокарт в 2000-х годах - 30

Начиная с 2011 года NVIDIA выпустила поколение графических ускорителей. Одной из примечательных моделей была видеокарта GeForce GTX 680, основанная на чипе GK104, производившемуся по 28-нм техпроцессу. Частота работы ядра 1006 МГц, частота работы памяти 6008 МГц, шина 256-бит GDDR5.

В 2013 года компания представила чип GK110, на котором основываются флагманские видеокарты GeForce GTX 780 и GeForce GTX Titan. Использовалась шина 384-бит GDDR5, а объем памяти повысился до 6 Гб.
