Классификация таблиц в реляционных базах данных по признакам целостности и избыточности данных

в 15:51, , рубрики: sql, разработка, разработка баз данных, реляционные субд, таблицы в реляционных СУБД, метки: , ,

Содержание статьи

Обоснование статьи и некоторые ключевые понятия;
1. Справочники и связки;
1.1. Виды таблиц;
1.2. Виды справочников;
1.3. Виды связок;
2. Обобщение классификации;
2.1. Классификация в табличном виде;
2.2. Классификация в схематичном виде;
3. Некоторые комментарии по применению классификации;
3.1. Применение классификации при нормализации таблиц;
Заключение.

Обоснование статьи и некоторые ключевые понятия

Очень часто присутствовал на обучении дисциплине «Базы данных». Обучался когда-то сам… Как-то даже пришлось проводить целый курс для друзей и знакомых. Во время обучения мною было замечено, что трудности возникают уже на этапе понимания таблиц и того, как ими пользоваться. Многие просто не могли и не могут разработать простейшие базы данных. После более детального рассмотрения такого понятия как таблицы и маленькой классификации, трудности восприятия таблиц в реляционных базах данных почти всегда исчезают. Итак!

В данной статье будет рассмотрена маленькая классификация таблиц по признакам целостности и избыточности. Что это значит? Это значит, что будут приведены примеры с описанием, какую структуру таблиц можно делать, чтобы предотвращать (пытаться предотвращать) избыточность и добиваться целостности в реляционных базах данных.

Для понимания дадим краткие определения целостности и избыточности данных:

Целостность данных – это свойство способности по одним данным восстанавливать другие, при этом не теряя семантическое и реляционное единство этих данных.

Избыточность данных – это состояние базы данных, при котором в таблицах присутствуют лишние данные.

Целостность данных может быть нарушена в результате операций модификации данных. Если в базе данных запрещены операции удаления и обновления, то целостность может быть нарушена только в результате операции добавления, а также неправильно написанных скриптов по отображению данных.

1. Справочники и связки

1.1. Виды таблиц

Немного углубимся в маленькую классификацию таблиц по видам их структуры. Разделим таблицы на два общих вида. Первым видом будут таблицы-справочники, вторым таблицы-связки.

Справочники и связки

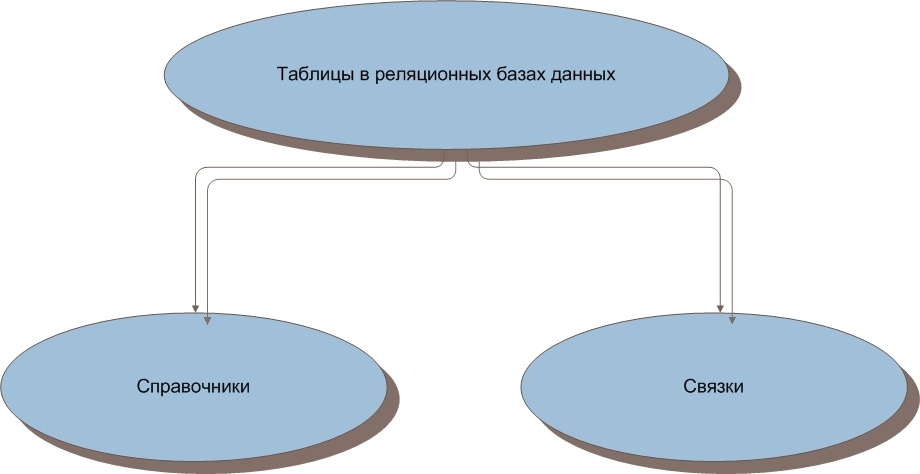

Рисунок 1. Справочники и связки

Информацию в таблицах можно разделить на два вида. На информацию, которая описывает объекты (субъекты), связи и информацию, которая описывает действия, процессы, события, иное.

В справочниках содержатся сведения об объектах и субъектах, связях. В связках содержатся сведения о действиях, процессах, событиях и так далее.

В связках хранятся данные, взятые из таблиц справочников. Поскольку невыгодно повторять одни и те же данные при описании объектов (субъектов) и при описании их взаимодействия, данные об объектах (субъектах) заносятся в справочники, а в таблицах-связках не хранятся данные объектов (субъектов) в чистом виде, а лишь ссылки на них (внешний ключ). Таким образом, в связках хранятся данные по взаимодействию объектов (субъектов) и ссылки на самих объектов (субъектов) (внешний ключ). Эти «ссылки» являются первичными ключами в таблицах справочниках. Но об этом потом…

1.2. Виды справочников

Справочники могут подразделяться на несколько видов. Это статичные, статично-динамичные и динамичные справочники. Разумеется, вряд ли можно назвать абсолютно статичный справочник, так как в этом мире может измениться всё. Или почти всё.

Статичный справочник – справочник, данные об объектах, субъектах, связях в котором либо никогда не подвергаются модификации после первичной модификации, либо настолько редко подвергаются модификации, что этим можно пренебречь.

Примером таких справочников могут служить список месяцев с названиями и номерами, список дней недели, список времён года, список океанов и так далее…

Номер Наименование
1 Январь
2 Февраль
3 Март
4 Апрель
5 Май
6 Июнь
7 Июль
8 Август
9 Сентябрь
10 Октябрь
11 Ноябрь
12 Декабрь

Таблица 1. Пример статичных справочников

Статично-динамичный справочник – справочник, в котором хранятся данные о связях. В таком справочнике могут быть внешние ключи.

Наиболее удачным примером будет таблица с такими медицинскими данными, как вес. Список человек, вес которых измеряется, изменяется не так часто. А вот данные по их весу могут меняться каждый день. Статично-динамичные справочники являются единственными справочниками, где осознанно можно повторять любую информацию. Ещё одним примером может быть справочник окладов по должностям (по коду должности).

Код должности Оклад Дата обновления
1001 12 000 05.02.2015
1002 17 000 01.02.2015
1003 11 500 01.02.2015
1004 25 450 01.02.2015
1005 10 000 01.02.2015
1006 6 000 04.02.2015

Таблица 2. Пример статично-динамичных справочников

Динамичные справочники – это таблицы, данные об объектах, субъектах, связях в которых меняются часто и используются в других таблицах. От статичных справочников отличаются только частотой модификации в них данных.

Примером таких таблиц могут быть списки проектов. На самом деле, данные об открытии или закрытии проектов могут находиться в самом справочнике проектов, что в большинстве случаев неправильно и нарушает целостность. С другой стороны, если хранить историю изменений по открытию и закрытию (приостановке) проектов, то можно получить избыточность данных. Целостность и избыточность данных будут бороться с друг другом ещё долго, также как и зима с летом.

Код проекта Проект Нормативный срок выполнения Дата добавления Пользователь
PT102 Покраска окон 15 03.01.2014 1547
PT103 Установка дверей 10 04.01.2014 9874
PT587 Проверка пожарных кранов 2 04.01.2014 1456
PT588 Замена люков 3 02.01.2014 0147
PT133 Очистка каналов 11 09.02.2015 1547

Таблица 3. Пример динамичных справочников

Виды справочников
Рисунок 2. Виды справочников

1.3. Виды связок

Таблицы-связки можно разделить на два вида.

Это справочник-связка (сразу же уточним, что справочник-связка справочником не является, назван так, потому что в нём существуют поля, которые образуют справочник, но в справочник выделены быть не могут). Таблица, в которой хранятся внешние ключи, данные, которые не являются справочными и поля, содержащие данные, которые образуют справочник, но не могут быть выделены в отдельную таблицу-справочник.

Примером справочника-связки будет являться таблица платёжных транзакций. Или таблица с данными о футбольном матче.

Код транзакции Плательщик Получатель Сумма Дата Комментарий
EEVS-doodi4 100045 57457 -10 000 25.07.2014 На сапоги
UDFD-ioeed9 455780 10024 -900 24.06.2014 NULL
PEDD-jdksl4 144770 56698 -6980 01.01.2015 NULL
FDFE-keiiii0 447757 1 120 08.07.2014 NULL

Таблица 4. Пример справочника-связки

И связка (да, просто связка). Это таблица в которой хранятся только внешние ключи и данные, которые нельзя отнести к справочным, например дата или значения логических полей.

Примером связки будет являться таблица автоматического логирования терминала обработки данных.
Кстати, легко догадаться, что связки почти нигде не используются, поскольку чаще всего находятся данные, которые могут быть записаны в базу, но не содержаться в справочниках, поэтому невозможно сопоставить им внешний ключ.

Код Код клиента Показания счётчика Месяц
2334 35643 50 01.01.2015
2335 235673 49 01.01.2015
2335 436345 56  01.01.2015
2335 574733 24  01.01.2015

Таблица 5. Пример связки

Необходимо пояснить, что это за поля, которые образуют справочник, но не могут быть выделены в отдельную таблицу-справочник. Примером таких полей являются поля «комментарий», «жалоба», «описание», «предложение». Словом, если приводить популярный пример, то поле «сообщение» в таблице базы данных любой социальной сети…

Виды связок

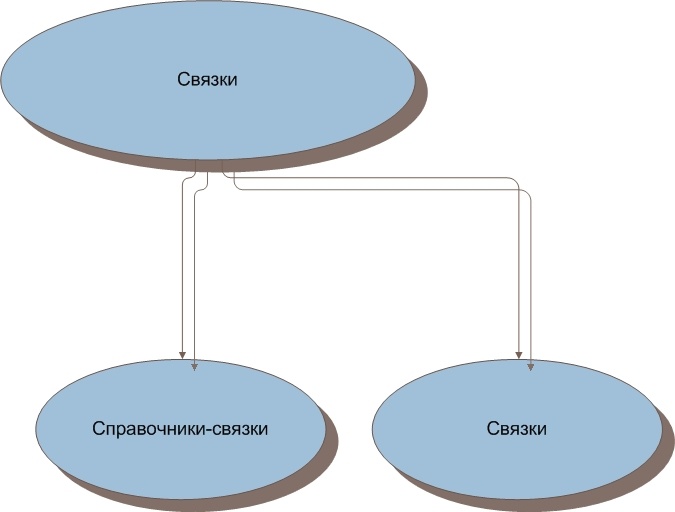

Рисунок 3. Виды связок

2. Обобщение классификации

2.1. Классификация в табличном виде

Вид таблицы  Описание  Примеры  Плюсы (+) Минусы(-)
 Статичный справочник  Таблица. Данные из неё берутся для других таблиц. Из справочника в других таблицах можно использовать только первичный ключ. В статичном справочнике должна содержаться информация, которая либо вообще не изменяется, либо изменяется так редко, что этим можно принебречь. На статичный справочник ссылаются (внешний ключ), когда нужно получить названия, обозначения, нормы, количественные или качественные показатели. Иное.  Справочник (наименований и номеров) месяцев.
Справочник складов и цехов предприятия.
Справочник правил игры.
 Иногда заменяет системные функции СУБД, позволяет более гибко работать с некоторыми данными. В случае, если меняется редко изменяемая информация, предостерегает от серьёзных последствий.  Использование таблицы с любой структурой может замедлять работу, в случае, если таблица заменяет системное хранилише.
Приходится писать дополнительные функции и обработки для данной таблицы, которые не всегда правильно оптимизированны. В некоторых случаях невозможно оптимизировать.
 Статично-динамичный справочник  Таблица. Данные из неё берутся для других таблиц. Из справочника в других таблицах нельзя использовать внешний ключ этого справочника, однако можно использовать первичный ключ.  Справочник окладов по должностям. Справочник (размеров обуви, веса, роста, размера головы) физиологических параметров. Справочник (менеджеров, компаний) содержащий компании и менеджеров, которые эти компании обслуживают и учитывают.  Позволяет проводить гибкую нормализацию по схеме «Справочник-связка» = «Связка»+«Статично-динамичный справочник». Справочник, выделенный из справочника-связки, никуда не девается и не имеет никакой реляционной связи, которая позволила бы ему превратиться в статичный или динамичный справочник. А значит, всегда избыточен.
Динамичный справочник Таблица. Данные из неё берутся часто для других таблиц. Из справочника в других таблицах можно использовать только первичный ключ. В динамичном справочнике должна содержаться информация, которая часто изменяется. Справочник клиентов. Справочник поставщиков. Справочник контрагентов. Справочник менеджеров компании. Справочник работников. Справочник студентов.  Позволяет хранить динамичные данные, при этом давая возможность однозначно ссылаться на них. Чаще всего накопительного типа и не делим, что создаёт определённую избыточность.
Справочник-связка Таблица. Данные из неё не могут содержаться в других таблицах, но на основе них могут быть созданы данные в других таблицах. Платёжные транзакции. Продажи. Межзаводские перемещения. График перевозок. Позволяет проводить гибкую нормализацию по схеме «Справочник-связка» = «Связка»+«Статично-динамичный справочник». Справочник-связка после нормализации превращается в связку и сводит избыточность данных к минимуму, не затрагивая целостность, однако не делим и при архивировании в текущей таблице не подлежит оптимизации.
Связка Таблица. Данные из неё не могут содержаться в других таблицах, но на основе них могут быть созданы данные в других таблицах.  Таблица не может содержать кортежей, значения атрибутов в которых являются неделимыми и не уникальными.  Автоматический лог ошибок в программе. Лог запроса сервера. Результаты трассировок. Отчёты о выгрузке и загрузке компонентов. Автоматические отчёты системы безопасности. Связка сводит избыточность данных к минимуму, не затрагивая целостность. Накапливаясь, является неделимой таблицей. Сложно оптимизировать.

Таблица 6. Классификация

2.2. Классификация в схематичном виде

Общая схема
Рисунок 4. Схема классификации таблиц в реляционных базах данных по признакам целостности и избыточности данных

3. Некоторые комментарии по применению классификации

3.1. Применение классификации при нормализации таблиц

Процесс нормализации, если не учитывать некоторые этапы (Но учитывать результаты этих этапов!) — это обычное «дробление» таблиц на более мелкие таблицы с созданием реляционной связи между ними непосредственно или через промежуточные таблицы (связь «Многие ко многим»). Под реляционной связью может не всегда пониматься реляционное отношение!

Преобразование динамичного или статичного справочника в статично-динамичный справочник, а справочника-связки в связку, как и статично-динамичного справочника в справочник-связку — это ни что иное, как дробление таблиц. То есть, преобразование одного вида таблиц в другой через показанную выше классификацию в целях избежания избыточности данных — так можно определить нормализацию (один из вариантов определения).

Для примера. Пусть имеется база данных, в которой единственная операция по модификации данных — это добавление. В таком случае становится неэффективным каждый раз при изменении какого либо отдельного атрибута сущности, «копировать» остальные значения атрибутов уже в другой кортеж. В этом случае используются NULL или же создание статично-динамичного справочника, где описывается ряд атрибутов одной семантики или один атрибут, а дублируется лишь внешний ключ с первичным ключом последовательности. Этот же метод может использоваться в традиционной схеме модификации данных с обновлением и удалением данных.

Заключение

Данная классификация была создана мной на основе наблюдений при проектировании баз данных, а также исходя из прочитанной теории по проектированию в реляционных СУБД. Моим друзьям и знакомым, изучающим дисциплину «базы данных» и занимающимся проектированием баз данных, и мне эта классификация достаточно серьёзно упростила «жизнь» и позволила во многих ситуациях заранее выбрать наиболее подходящий и, как оказывалось потом, правильный вид таблицы для хранения в ней тех или иных данных.

Классификация может быть расширена разделением существующих видов в ней на подвиды (возможно, даже, добавлением новых видов). Также эта классификация показала, что лучше в некоторых ситуациях не использовать тот или иной вид таблиц. Некоторые виды таблиц из данной классификации лучше использовать реже (динамичные справочники). А некоторые пытаться заменить на другие (справочники-связки на связки).

Надеюсь, кому ни будь ещё поможет эта классификация при освоении дисциплины «Базы данных» и при проектировании баз данных в реляционных СУБД.

Автор: enakenenaken

Источник
