Баттл: убийцы дронов против «бессмертного» DJI Phantom 4

в 8:44, , рубрики: coptertime, dji, jammer, Phantom, Блог компании CopterTime, видеотехника, глушилка, мультикоптеры, Научно-популярное, робототехника, усилитель сигнала

Сценарий 1: обычный Phantom 4 против ружья «Ступор».

Сценарий 2: Проапгрейженный Phantom 4 против ружья «Ступор»

Сценарий 3: Проапгрейженный Phantom 4 против стационарной глушилки дронов в 10 метрах.

Сценарий 4: Проапгрейженный Phantom 4 против стационарной глушилки дронов в 400 метрах.

Мощность обычного передатчика Phantom 4 — 15 ммилливатт, а с «кодом на бессмертие» мощность увеличивается в 66 раз (почти ватт). А мощность видеолинка увеличена в 25 раз.

TL;DR: обычный дрон из магазина беспомощен против ружья и стационарной глушилки, но вот если DJI Phantom проапгрейдить, то он становится бессмертным. GPS умирает, но управление и видеопоток остается.

Под катом — устройства, которые использовалось в ролике.

Глушилки

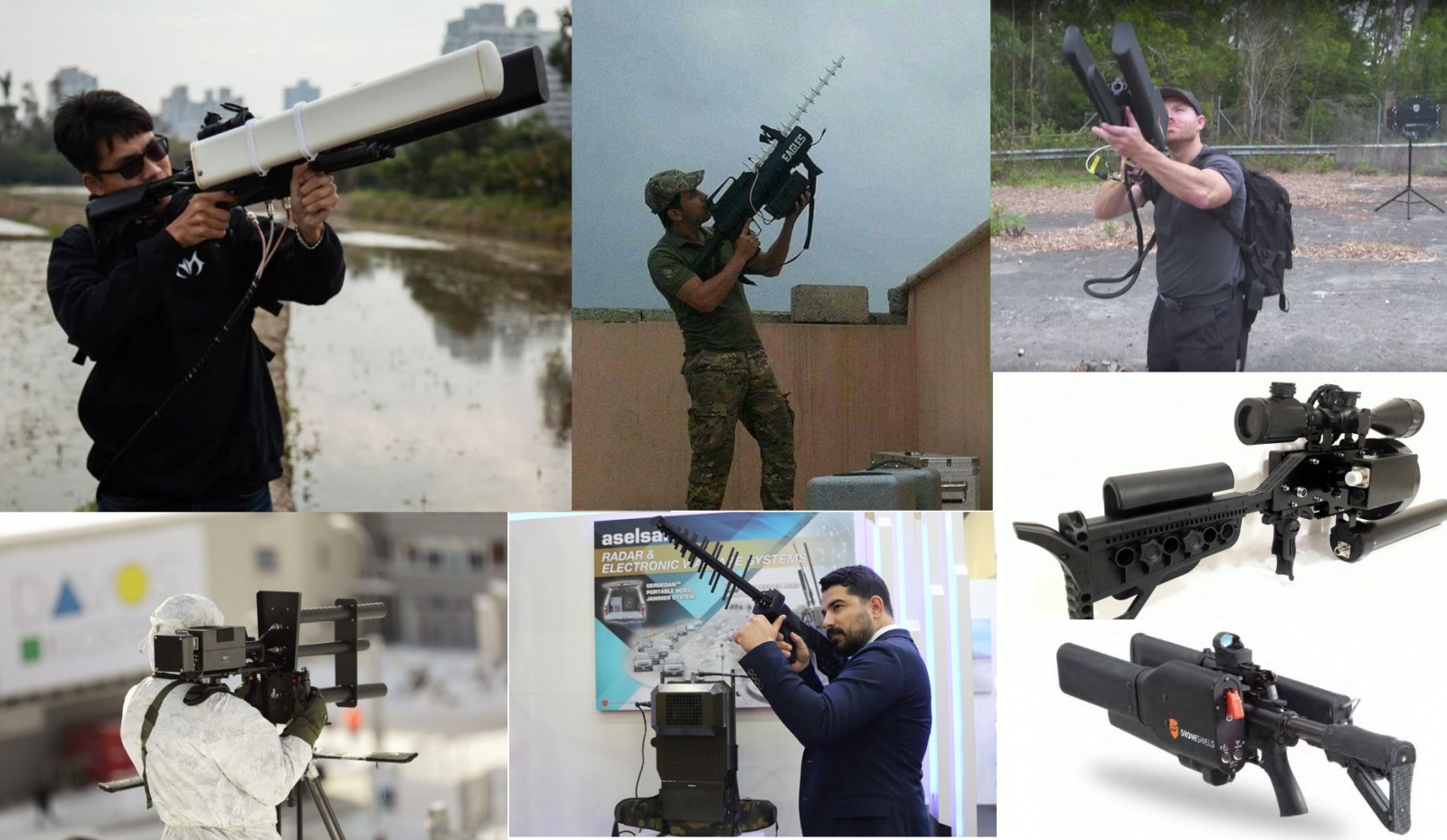

Мобильные глушилки-ружья


→ Обзор на Geektimes: Ружья против дронов: зарубежные и отечественные


Глушилка ружье против дронов «STUPOR» создает конус помех в 16 градусов, глушит радиоуправление пульта — дрона, передачу видео по Wi-fi дрон — пульт и прием сигналов со спутник — дрон.

Диапазон подавляемых частот:

5,1-5,5 ГГЦ
5,5-5,9 ГГЦ
Wi-Fi 2,4 ГГц: 2400-2500 МГц
GPS L1: 1575 МГц
GPSL2: 1227 МГц
GPS L5: 1176 МГц

Мощность на канал — 2 Вт.

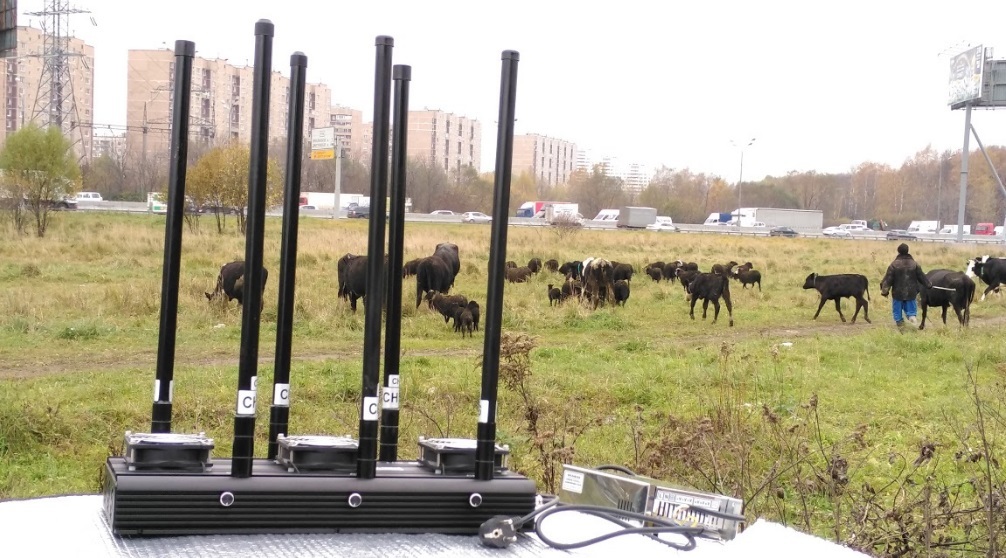

Стационарные 360° глушилки

→ Обзор на Geektimes: Убийца дронов: Мы их глушили-глушили, глушили-глушили, глушили-глу…

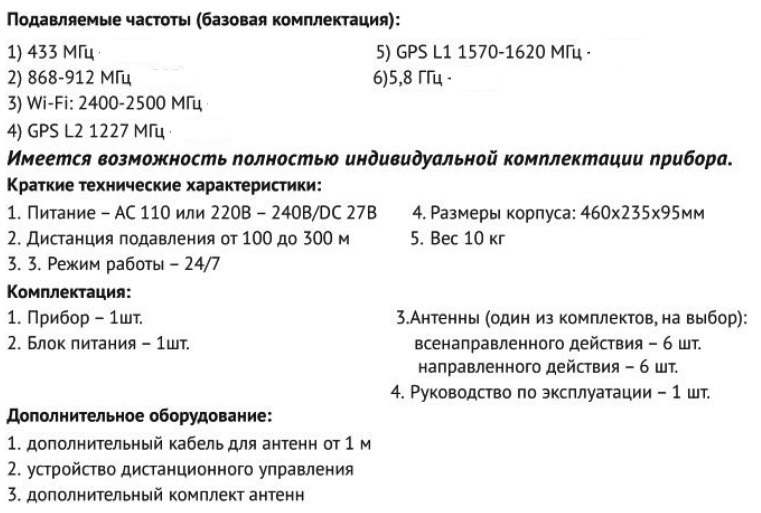

ТТХ «Убийца Дронов — 6»:


DJI Phantom 4 с кодом на бессмертие

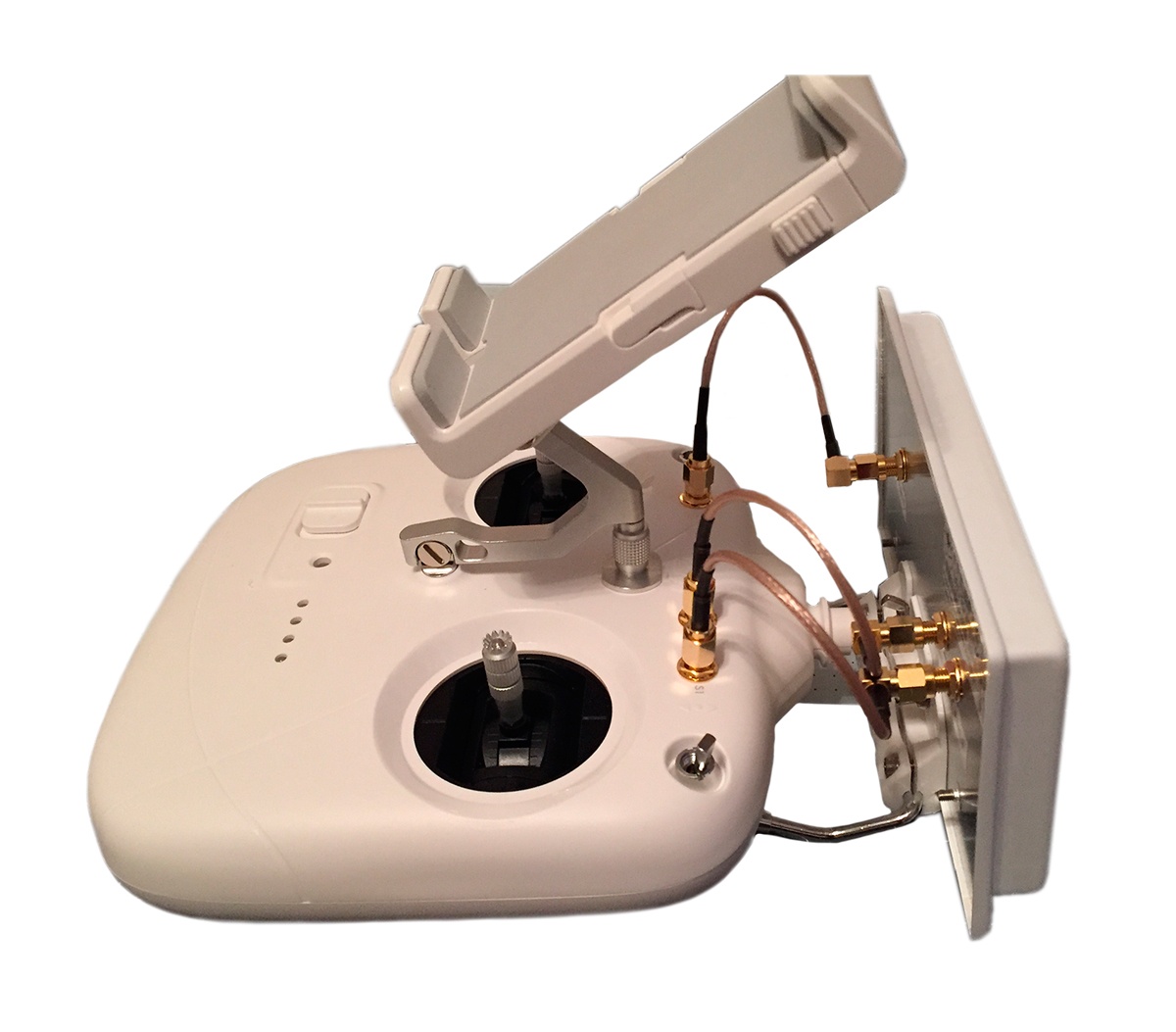

Есть специальные штуки — усилители сигнала:

Принцип работы антенны-усилителя состоит в следующем: он концентрирует обычное излучение антенны, которое направлено во все направления от нее, и формирует направленный луч сигнала от пульта управления. Это позволяет увеличить дальность связи с коптером в разы.

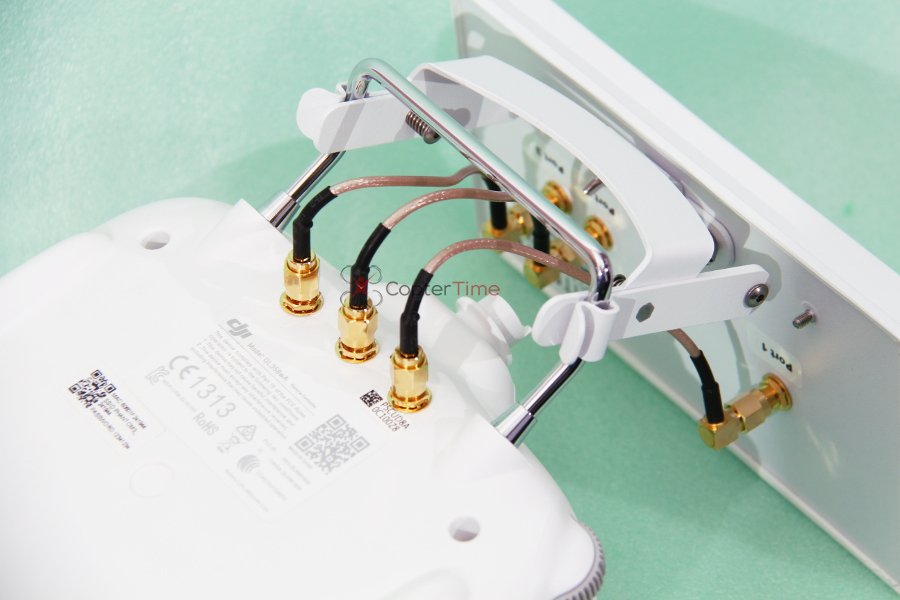

Антенна усиления сигнала ITELITE DBS02.2x для Phantom 3 Professional / Advanced, Phantom 4, 4 Pro / Advanced / Plus, Inspire 1 / 2 и Matrice 100 / 200 / 600 включает в себя панель антенны и два высокочастотных кабеля для подключения к пульту дистанционного управления.

В комплектацию входит также опорный кронштейн для более удобной установки приспособления. Аппаратура монтируется за считанные минуты и не требует пайки.


Upgrade-комплект антенны усиления сигнала DBS02.2 до более мощной: обеспечивает увеличение дальности полета и передачи видео до 12 км.

Разработчики глушилок постоянно работают над усовершенствованием своих ружей. А разработчики дронов — над апгрейдом передатчиков. Кто кого?
