Венера или первые 60 kpx с другой планеты

в 5:48, , рубрики: будущее здесь, Венера, история, космоснимки, робототехника, СССР, Фототехника, метки: , , ,

Когда мы слышим «фотография с поверхности другой планеты», то первым на ум, как правило, приходит Марс. Оно, конечно, и не удивительно: в последние годы мы избалованы стереоскопическими снимками HRSC, панорамами HiRISE с огромным разрешением, и марсоходом Curiosity с почти ежедневными фотоотчетами. И даже когда речь заходит об истории вопроса, вспоминаем успех американских миссий «Викинг». Но мало кто помнит (или даже знает) о том, что первая в истории фотография с поверхности другой планеты получена не на Марсе и не американским аппаратом, а советской станцией «Венера-9» в 1975 году.

В этом топике я хочу восстановить историческую справедливость и рассказать о том, как советским инженерам удалось создать устройство, которое успешно осуществило панорамную съемку в условиях крайне агрессивной среды при температуре более 470°С и давлении в 93 атм.

Венера или первые 60 kpx с другой планеты


История советского успеха в изучении Венеры описана достаточно неплохо (да хоть в Википедии), поэтому я обозначу лишь основные вехи:

  • В 1961 году был отправлен первый в истории человечества аппарат, предназначенный для исследования других планет, «Венера-1».
  • 1967 год — «Венера-4» стала первым аппаратом, проникшим в атмосфру планеты и передавшим оттуда научные данные.
  • 1970 год — спускаемый аппарат «Венера-7» совершил мягкую посадку на поверхность Венеры, информация передавалась 53 минуты, в том числе 20 минут — с поверхности (это первый случай радиосвязи с поверхности другой планеты).
  • 1975 год — первые черно-белые панорамные изображения с поверхности другой планеты («Венера-9, 10»).
  • 1982 год — впервые были получены цветные изображения поверхности и проведён прямой анализ грунта планеты («Венера-13, 14»).

Итак, к моменту запуска «Венеры-9» у советских ученых было достаточно информации о тех условиях, в которых предстояло вести фотосъемку: в первую очередь, это параметры температуры и давления, необходимые для правильного расчета инженерных конструкций (до «Венеры-4» давление атмосферы считалось равным 10 атм, что привело к разрушению этого спускаемого аппарата еще до достижения им поверхности планеты), а также параметры освещенности для корректной настройки фотоаппаратуры (так, из-за неправильных выдержек фотоснимки с «Марса-2» и «Марса-3» практически не представляли научной ценности).

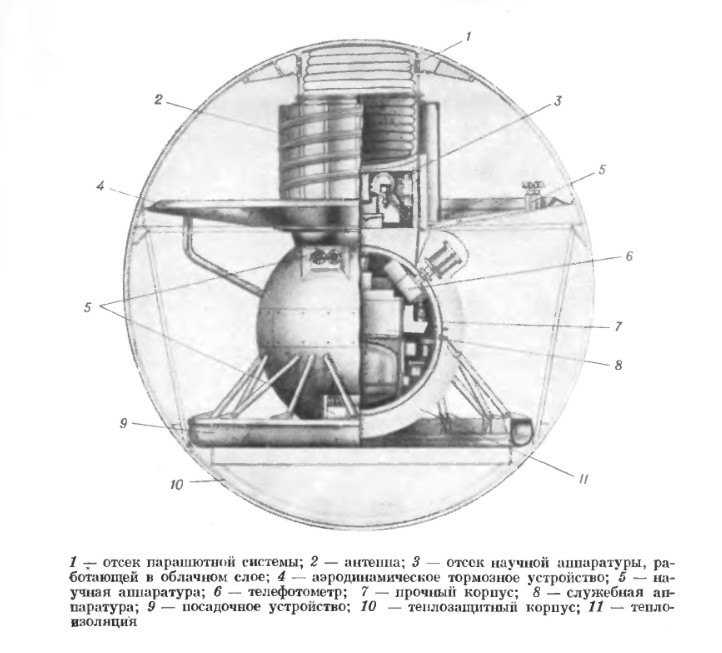

В состав научной аппаратуры спускаемого аппарата «Венера-9» входили: системы измерения температуры и давления, масс-спектрометр для определения химического состава атмосферы, акселерометры, нефелометры (2), фотометр для исследования светового режима (3 полосы в видимой области + 2 ИК в трех телесных углах), фотометр на полосы поглощения CO2 и H2O, анемометр, гамма-спектрометр для определения содержания естественных радиоактивных элементов в венерианских породах, радиационный плотномер для определения плотности грунта в поверхностном слое планеты, панорамные телефотометры (2).

Венера или первые 60 kpx с другой планеты

Венера или первые 60 kpx с другой планеты
Для получения изображения поверхности Венеры в месте посадки спускаемого аппарата панорамная камера устанавливалась в герметичном приборном отсеке, в котором в течение длительного времени обеспечивались нормальные условия по температуре и давлению. Кроме того, необходимо было создать «оптическое окно» к поверхности Венеры, где давление могло достигать 100 атм, а температура 500°С, и не допускать их влияния на камеру. Эти обстоятельства требовали целого ряда оригинальных технических и конструкторских решений. Так, за двое суток по подлета к планете производилось внутреннее захолаживание системы (до -10°С). Для стабилизации внутреннего температурного режима во время работы на поверхности использовались сотовые композитные материалы с малой теплопроводностью, экранно-вакуумная изоляция, аккумуляторы тепла из тригидрата азотнокислого лития, обладающего высокой удельной теплоемкостью и температурой плавления ~30°C. После 75-минутного спуска и часовой работы на поверхности Венеры, температура внутри спускаемого аппарата поднялась с начальных -10°C до 60°C.

Существенное влияние на конструктивно-компоновочную схему оказал комплекс задач, связанных с обеспечением необходимого поля зрения камеры и разрешения на поверхности. В НПО им. Лавочкина (разработчик аппарата) было признано наиболее целесообразным расположить камеру в верхней зоне приборного контейнера. Однако ввиду необходимости передачи изображения как ближнего, так и дальнего плана ось панорамирования камер была наклонена на 50° к вертикальной оси посадочного аппарата. При этом минимальное расстояние от поверхности до камеры составляло около 1 м. Таким образом в поле зрения камеры должна была попасть часть устройства с нанесенными на нее тестовыми контрастными изображениями. Такое расположение камеры позволяло получить изображение поверхности при малой прозрачности атмосферы и определить фотометрические характеристики поверхности планеты, а также в случае благоприятных метеоусловий получить панораму, охватывающую значительную площадь поверхности Венеры.

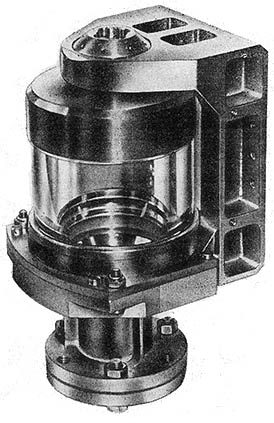

В месте установки камеры со стороны наружной части приборного отсека располагался оптический иллюминатор цилиндрической формы:

Венера или первые 60 kpx с другой планеты

Иллюминатор был изготовлен из толстостенного кварцевого стекла толщиной 10 мм с фокусным расстоянием 371 мм и светопропусканием 95%. Внутри цилиндрического иллюминатора было расположено перископическое устройство камеры со сканирующим зеркалом. Тем самым основные тепловые потоки, проникающие через иллюминатор, воздействовали только на верхнюю часть камеры, не достигая электронной аппаратуры.

Для обеспечения заданного теплового режима и исключения влияния высокой температуры на аппаратуру камера и иллюминатор были закреплены в приборном отсеке при помощи нетеплопроводных и теплопоглотительных конструктивных элементов. Иллюминатор был закрыт мощной теплоизоляцией, за исключением смотрового выреза‚ обеспечивающего необходимое поле зрения. Смотровой вырез, в свою очередь, был закрыт теплоизоляционной крышкой, которая с помощью пироустройств сбрасывалась после посадки. Этим обеспечивался, во-первых, тепловой режим камеры во время снижения, а во-вторых‚ защита стекла иллюминатора от возможного закопчения, осаждения и конденсации на нем продуктов газовыделения теплозащиты и каких-либо непрозрачных осадков из атмосферы Венеры.

Поскольку у советских инженеров имелся большой положительный опыт использования оптико-механических панорамных камер на лунных аппаратах, как неподвижных («Луна-Э», «Луна-13»), так и подвижных («Луноход-1», «Луноход-2»), а оптические и электрические характеристики этих камер в целом соответствовали потребностям венерианской миссии, было решено использовать именно их. Единственное, в отличие от лунных камер, работавших непосредственно во внешней среде, в данном случае была предусмотрена защита от особо жестких климатических воздействий на Венере.

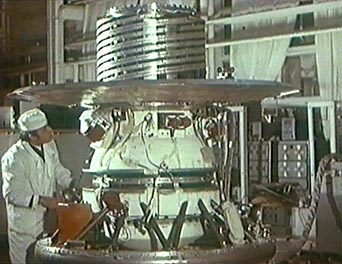

Сборка камеры:

Венера или первые 60 kpx с другой планеты Венера или первые 60 kpx с другой планеты

В оптико-механической панорамной камере используется принцип сканирующего телефотометра. Основные элементы камеры и их установка на аппарате:

Венера или первые 60 kpx с другой планеты

Как уже говорилось выше, камера была расположена внутри герметичного и теплоизолированного корпуса. Съемка поверхности производится через цилиндрический иллюминатор, внутри которого установлено сканирующее зеркало и элементы его привода. Обзор окружающей поверхности в номинальном угле 40х180° осуществляется за счет двух движений сканирующего зеркала — вращения вокруг оси панорамирования и качания в плоскости, проходящей через эту ось. Для повышения надежности получения изображения в условиях пониженной освещенности или очень малых контрастов снаружи были установлены два источника искусственного света, освещающих локальные зоны поверхности в двух секторах панорамы.

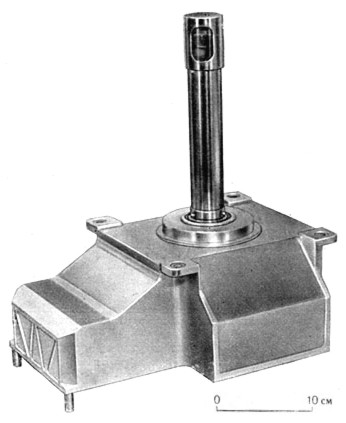

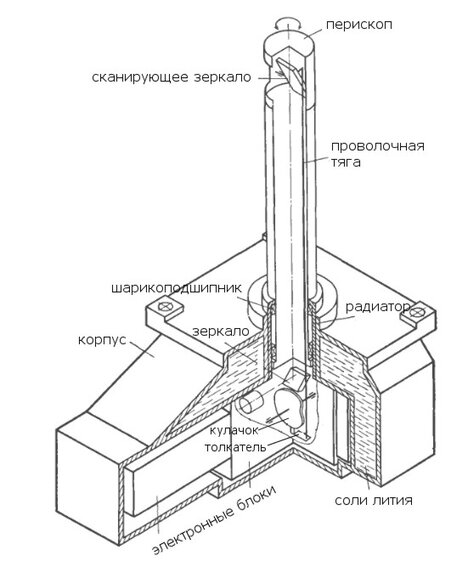

Устройство камеры:

Венера или первые 60 kpx с другой планеты

Венера или первые 60 kpx с другой планеты

Конструктивно камера разбивается на на две части: основной корпус и перископическое устройство. Перископ выносил за пределы теплоизоляционных оболочек сканирующее зеркало и располагается в зоне, где температура могла достигать 475°С. Основной же корпус с электронными блоками и оптической системой находится в зоне, где рабочая температура не превышала 40-50°С. Перископическое устройство выполнено в виде тонкостенной трубы из материала с низкой теплопроводностью. Качание зеркала от кулачка и толкателя производилось через проволочную тягу длиной 250 мм. Труба перископа, вращавшаяся при панорамном обзоре, была установлена на шарикоподшипниках, между которыми был расположен радиатор, обеспечивающий передачу тепла на корпус. В самом корпусе по всему периметру были сделаны герметичные полости, заполненные тригидратом азотнокислого лития, обладающим большой теплоемкостью.

Оптическая схема камеры:

Венера или первые 60 kpx с другой планеты

Пучок лучей от поверхности, проходя через иллюминатор, становится расходящимся в сагиттальном сечении, так как иллюминатор представляет собой цилиндрическую линзу (см. фотографию выше). Расходящийся пучок падает на сканирующее зеркало и, отражаясь от него, попадает на компенсирующую цилиндрическую линзу, передний фокус которой совпадает с задним фокусом иллюминатора. После линзы пучок снова становится параллельным и, отражаясь от поворотного зеркала, проходит через объектив с фокусным расстоянием 28 мм и относительным отверстием 1:2. В плоскости изображения стоит диафрагма, которая является развертывающим элементом, формирующим апертурную характеристику камеры. После диафрагмы пучок попадает на светоприемник. На время обратного хода строчной развертки световой поток перекрывается гребешком обтюратора. В это же время фотодиод засвечивается лампой накаливания через отверстие на обтюраторе и формирует электрический импульс начала обратного хода. Во время обратного хода происходит калибровка прибора. Для этой цели свет от лампы, яркость которой стабилизирована, с помощью световода подается на светоприемник.

Сканирующее зеркало совершает колебательное движение (строчная развертка), отклоняя световые пучки на угол ±20° с линейной угловой скоростью и обратным ходом, составляющим 10% от периода строки. Одновременно сканирующее зеркало поворачивается вокруг оси панорамирования. Конструкция камеры позволяла производить полный панорамный обзор в угле 360°, однако поле зрения, не закрытое элементами самого аппарата, составляет величину, примерно в два раза меньшую, поэтому панорамная развертка ограничена углом 180±4°.

Приводом оптико-механической части служил двигатель постоянного тока, скорость вращения которого стабилизирована с помощью сервосистемы с опорой на частоту, подаваемую от бортового хронизатора. Номинальной угловой разрешающей способности 21' соответствует четкость в 115 элементов в строке, которая ограничивалась не апертурной характеристикой камер, а частотой дискретизации видеосигнала (в строчном направлении) и заданным шагом панорамной развертки. При угловом разрешении 21' в ближней зоне могли быть обнаружены детали поверхности с размерами около 10 мм, а достоверно должны были различаться детали, имеющие размеры в несколько раз больше. Объективы камер были настроены на гиперфокальное расстояние, благодаря чему можно получить резкое изображение предметов, находящихся на расстоянии 800 мм и далее от иллюминатора, т. е. во всех зонах панорамного обзора, включая край посадочной платформы.

Основные параметры камеры:

Число элементов в строке (без обратного хода) 115
Число строк в панораме 517±13
Число элементов в обратном ходе 13
Время передачи строки, с 3,5
Время передачи панорамы, мин 30±0,9
Диапазон передаваемых плотностей 0-1,2 (1‚5)
Число уровней квантования видеосигнала 64 (6 бит)
Масса камеры, кг 5,8 (в том числе соли лития — 2,1 кг)
Потребляемая мощность, Вт 5

Все приборы посадочного аппарата, в том числе и панорамная камера, работали в автоматическом режиме и управлялись программно-временны́м устройством, которое после посадки подавало на камеру команду на включение. После этого собственная автоматика камеры производила включение и выключение осветителей в заданных секторах обзора и реверсирование развертки по достижении камерой крайних положений угла панорамирования. С выхода камеры видеосигнал подавался на кодирующее устройство и далее на передатчик. Каждые 4 минуты видеосигнал прерывался, так как в канал связи поступала телеметрическая информация со всех научных приборов аппарата. А поскольку панорамная развертка в это время не прекращалась, это приводило к потере 4-5 строк изображения на каждый цикл измерений. В это же время передавалась следующая информация о работе камеры: изменение уровня автоматической регулировки чувствительности, изменение азимутального угла, наличие строчной развертки, наличие видеосигнала, моменты включения и выключения осветителей, температура камеры.

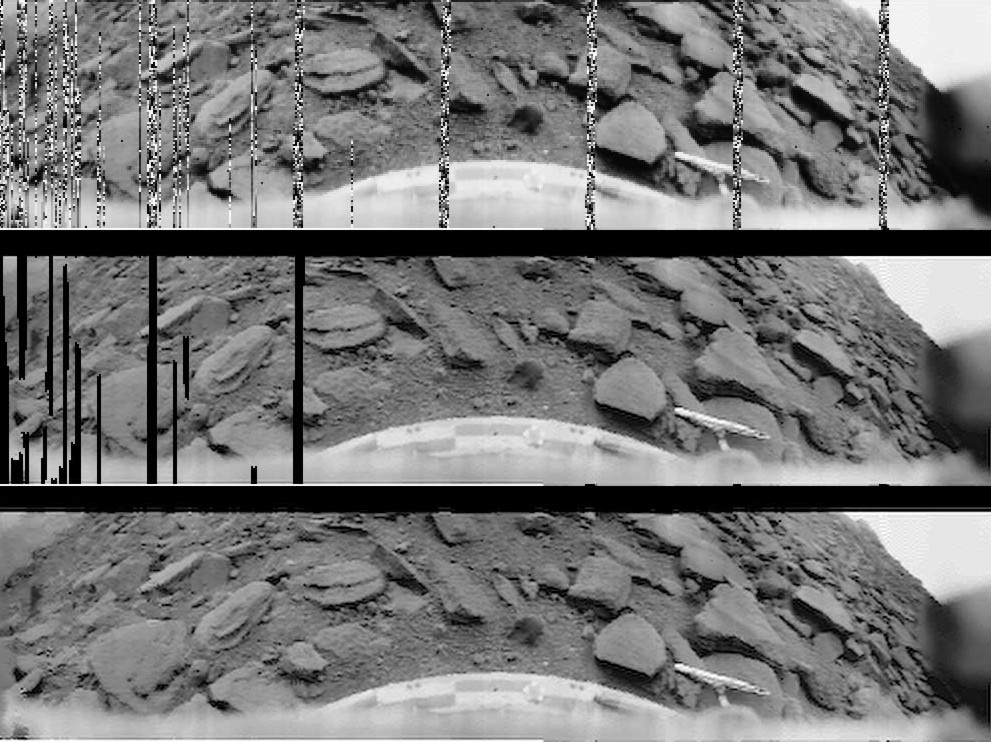

Вот так выглядела необработанная панорама:

Венера или первые 60 kpx с другой планеты

После устранения шумов данная панорама стала выглядеть так:

Венера или первые 60 kpx с другой планеты

Некоторыми любителями были найдены пленки с необработанными 6-битными данными, по которым они самостоятельно проводили реконструкции. Наиболее известна работа Дона Митчела:

Венера или первые 60 kpx с другой планеты

Им же проведена работа по реконструкции снимков «Венеры-10», «Венеры-13» и «Венеры-14».

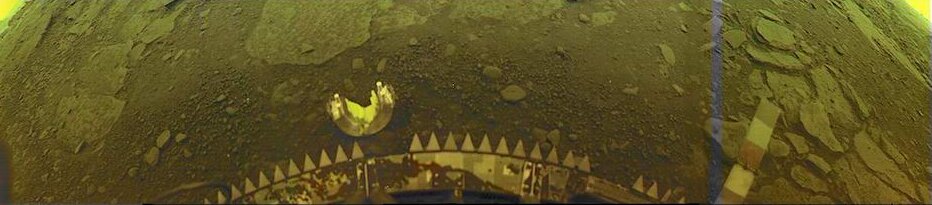

А закончить свой рассказ я бы хотел впечатляющим цветным изображением с «Венеры-13». Хочется искренне верить, что тот прорыв, который советская школа сделала в космонавтике, несмотря на частые неудачи, не забудется и новое поколение российских ученых внесет не меньший вклад в дело изучения космоса.

Венера или первые 60 kpx с другой планеты

P.S. Для всех интересующихся очень рекомендую сайт Дона Митчела, который не только обработал первоначальные фотоснимки Венеры, но и собрал массу уникальной информации о советских космических аппаратах и их научном оборудовании.

Автор: Kamalesh
