Начну статью с маленького заявления.

Я ненавижу блоки питания и зарядные устройства!

Нет, я не говорю о компьютерных, ноутбучных БП или еще каких-нибудь хитрых девайсах. Я говорю о той отрыжке промышленности, которую по-английски называют wall charger. Они отвратительны: их можно воткнуть не в каждую розетку, тяжелые, объемные, расшатывают и ломают розетку. Они перекрывают соседние гнезда в удлинителях, выпадают, да и просто выглядят неэстетично.

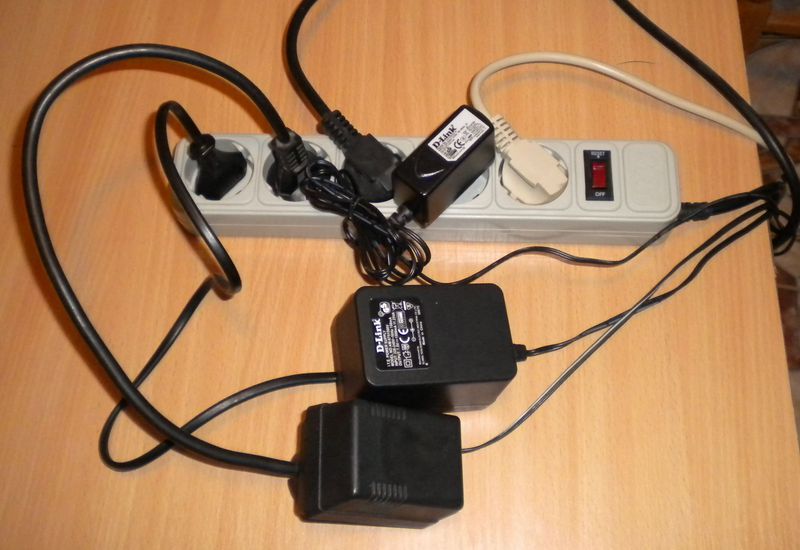

Как видите, из пяти гнезд два пропадают впустую.

Приводим в порядок розетку

В последнее время в этом блоге (ой, простите, теперь это хаб) пишут про то, как собрать свой космический корабль, построить небоскреб или просто спаять процессор из подручных радиодеталей. Мой пост будет попроще. Я просто расскажу как я разобрался со своими зарядными и блоками питания. Возможно я покажусь банальным, возможно кому-то это окажется полезным.

Итак, приступим.

Нам понадобятся следующие вещи: паяльник, отвертка, молоток, нож, изолента (а лучше термоусадочная трубка), провода питания и, собственно сами зарядные устройства.

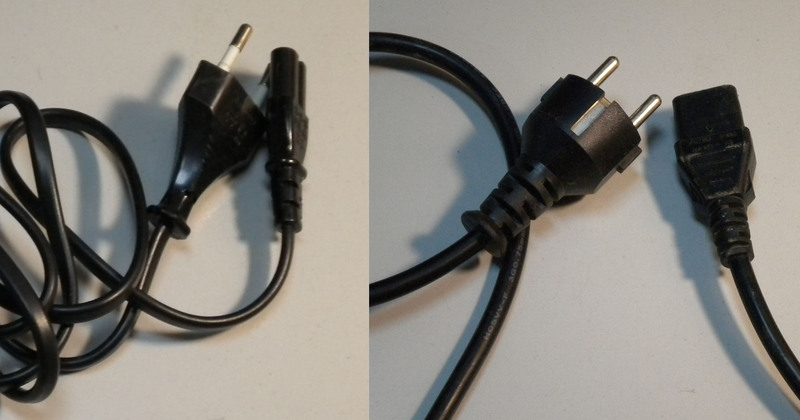

Берем обычный провод питания (от компьютера или от бытового устройства).

Приводим в порядок розетку

Я покупал подобные в обычном электромагазине за 5 грн. (20 руб.). Также у меня скопилось определенное количество компьютерных шнурков.

Сначала разбираем блок питания. Они бывают двух видов: разборные и неразборные. Проверяем на наличие винтиков на корпусе, также проверяем под наклейками. Если винтиков нет, значит зарядное неразборное.

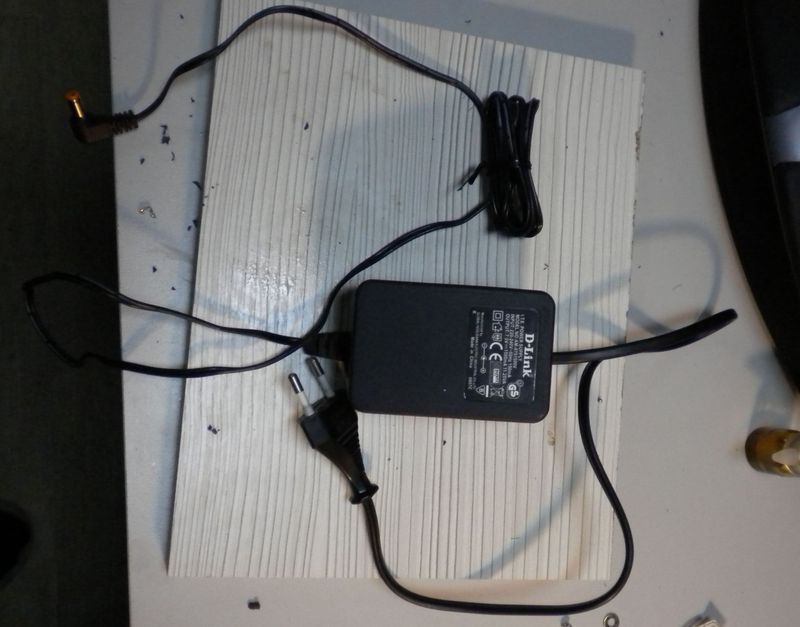

С разборным блоком все просто:

Приводим в порядок розетку

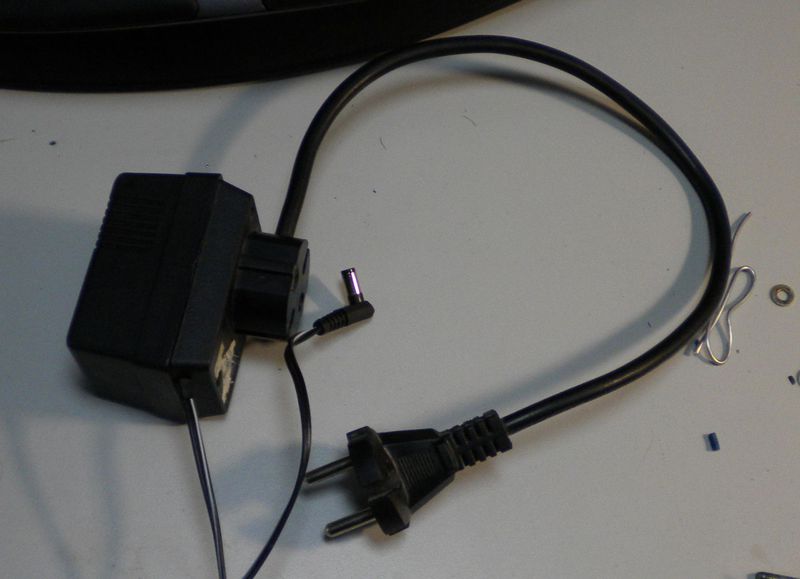

Берем отвертку, разбираем, выковыриваем штырьки, отрезаем провод питания нужной длины. Сверлим (или проковыриваем ножом) в подходящем месте отверстие для провода питания. Зачищаем провод, надеваем термоусадку. Припаиваем провод к контактам, греем термоусадку. Для того чтобы провод не вырвало, фиксируем провод либо проволокой, либо пластиковой стяжкой. Вуаля!

Приводим в порядок розетку

С неразборным зарядным придется повозиться чуть больше. Сначала нужно этот блок все же разобрать. Чтобы это сделать аккуратно, нам понадобится молоток и и нож. Нож может быть совсем тупым.

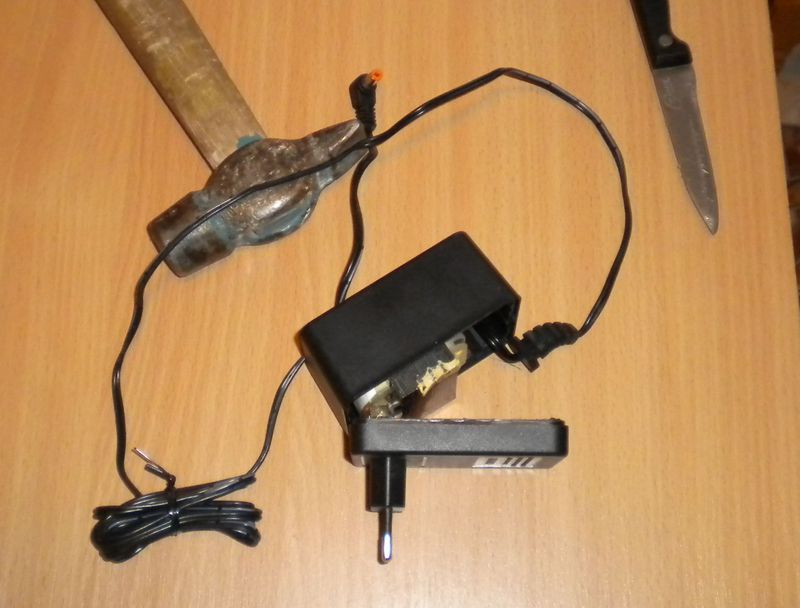

Кладем блок питания на стол или другую устойчивую поверхность. Вставляем лезвие ножа в щель на боку БП. Резким уверенным движением бьем молотком по обратной стороне ножа. Главное в этом деле держать нож параллельно щели, чтобы не повредить корпус. В случае если все сделано правильно, БП не пострадает внешне и не внутренне. Как видите, получилось вскрыть аккуратно:

Приводим в порядок розетку

Повторяем описанные выше действия: выковыриваем штырьки, паяем, изолируем. Собираем блок обратно. Можно схалявить и смотать изолентой, но лучше воспользоваться клеем. Обычный цианоакрилат (суперклей) вполне подойдет.

Приводим в порядок розетку

Итог:

В конечном итоге, минимальными усилиями мы получаем примерно следующее:

Приводим в порядок розетку
