Первая часть обзора, в которой мы рассмотрим экран, залезем в потроха, узнаем детективную историю о пропаже второго микрофона и еще кое-что.

Вскрытие Galaxy Note II — все о железе

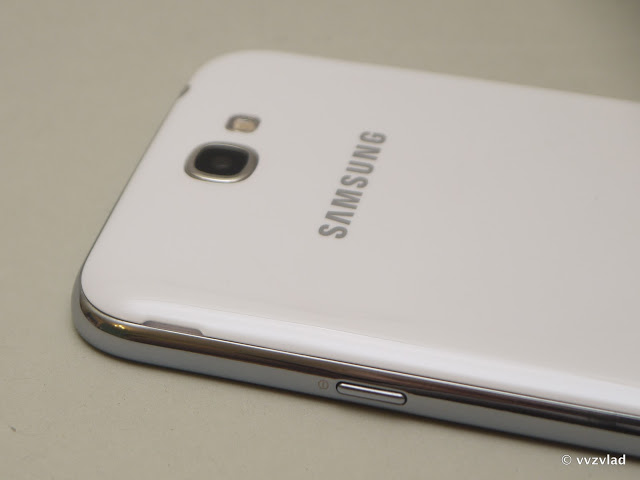

Всем известно, что если вы не залезли в потроха своего устройства, за полноценное владение это не считается. Приступаем к вскрытию!
Вскрытие Galaxy Note II — все о железе

Внутренности.

Сначала надо открыть крышку, потянув ногтем на выемку:
Вскрытие Galaxy Note II — все о железе

Держится крышка на маленьких пластиковых защелках:
Вскрытие Galaxy Note II — все о железе
У которых, несмотря на кажущуюся ненадежность, есть весомый плюс — их много:
Вскрытие Galaxy Note II — все о железе

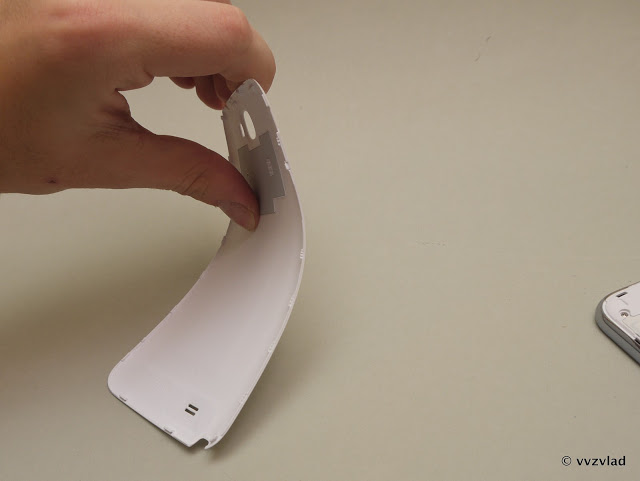

К тому же, пластик исполнения весьма гибкий:
Вскрытие Galaxy Note II — все о железе

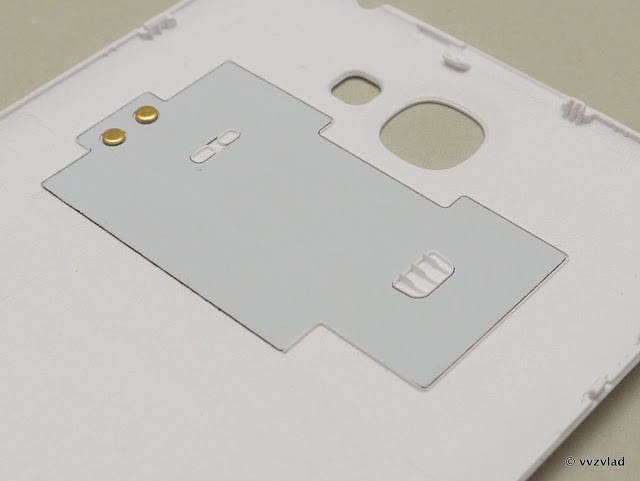

Да и крышка хорошо себя зарекомендовала еще в первой версии телефона, и поэтому ничего плохого сказать о нее ненадежости не могу. Скажу хорошее, вот, например антенна NFC:
Вскрытие Galaxy Note II — все о железе
Если бы у меня была еще одна крышка, я бы обязательно открыл и посмотрел внутренности, но увы.

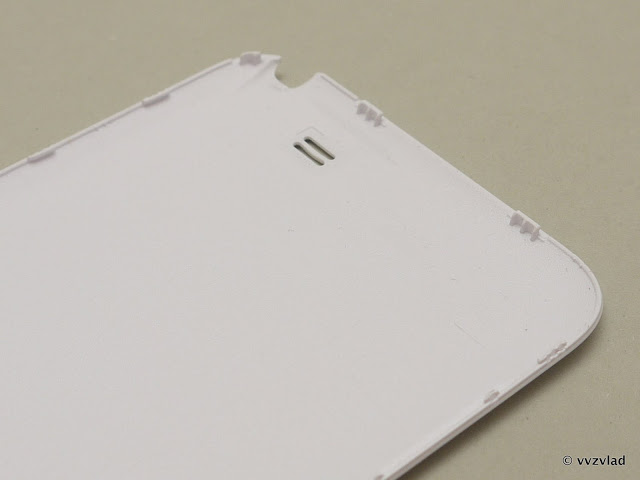

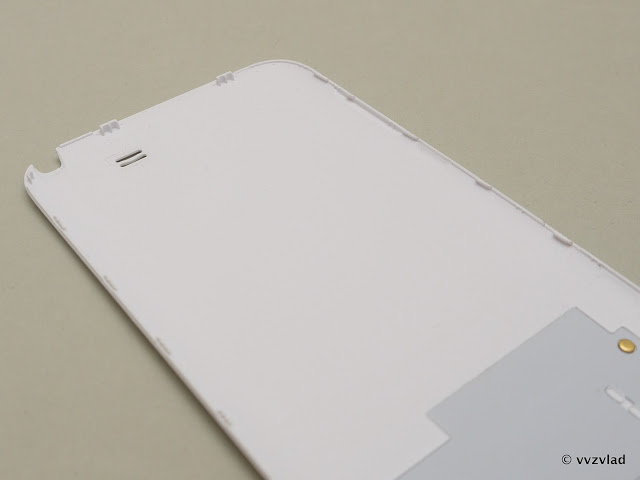

Ниже — только отверстие динамика и выемка под стилус, ничего интересного:
Вскрытие Galaxy Note II — все о железе
Ладно хватит страдать фигней крышкой, впереди у нас пациент интереснее, сам телефон:
Вскрытие Galaxy Note II — все о железе

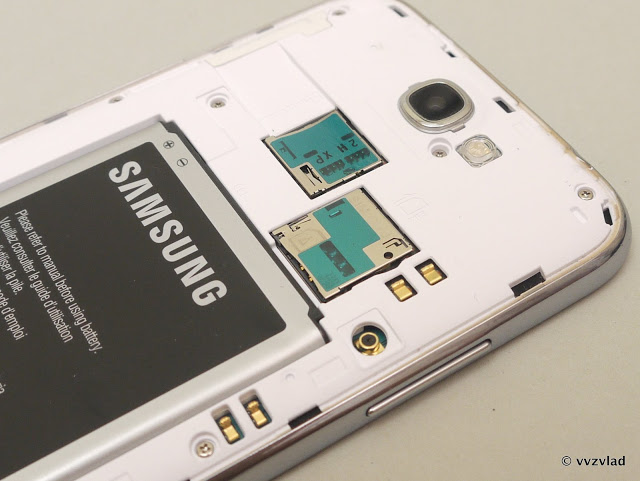

В верхней части два слота — для MiniSIM и MicroSD. Я хотел подписать их на фотографии, но оказалось что за меня это сделали инженеры Samsung сделали это за меня, спасибо им.
Вскрытие Galaxy Note II — все о железе

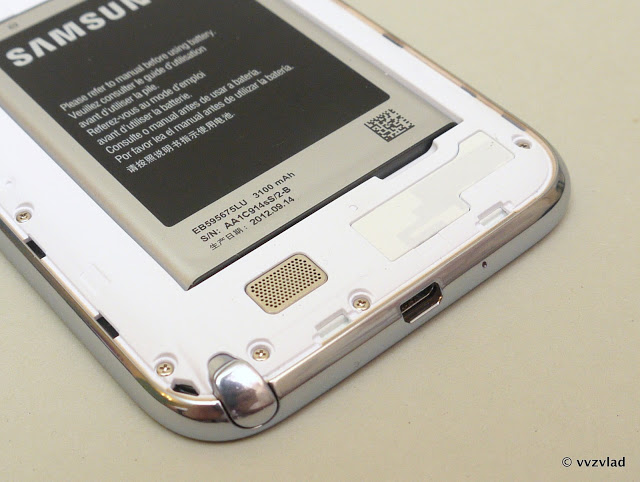

В нижней части — сеточка динамика, антенна, стилус.
Вскрытие Galaxy Note II — все о железе
Батарея емкостью 3100 mAh
Вскрытие Galaxy Note II — все о железе
Довольно тяжелая и увесистая.
Вскрытие Galaxy Note II — все о железе

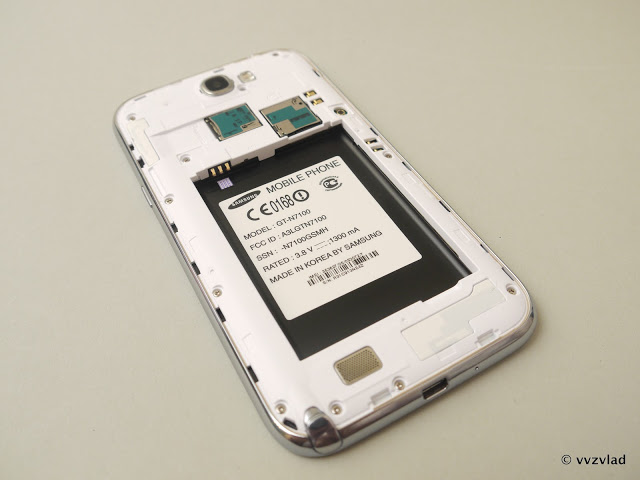

Пациент остался совершенно беззащитным:
Вскрытие Galaxy Note II — все о железе
Рассмотрим его под всеми углами, безо всякого смущения. Видим индикатор утопления(желтая стрелка).
Вскрытие Galaxy Note II — все о железе
Для снятия задней части корпуса нам придется открутить 11(!) винтов.
Вскрытие Galaxy Note II — все о железе

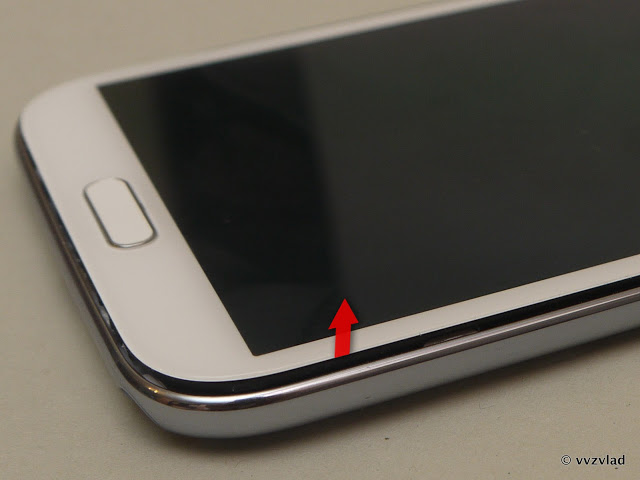

Но если вы думаете, что на этом все закончится, вы ошибаетесь. Дальше понадобится парочка медиаторов или пластиковых "открывашек" для устройств. Ими надо твердо, но нежно пройтись по периметру серебристой рамки со стороны экрана(рамка составляет единое целое с белой пластиковой задней частью), и отцепить все защелки:
Вскрытие Galaxy Note II — все о железе
Но и после этих действий открыть телефон все еще не удастся:
Вскрытие Galaxy Note II — все о железе

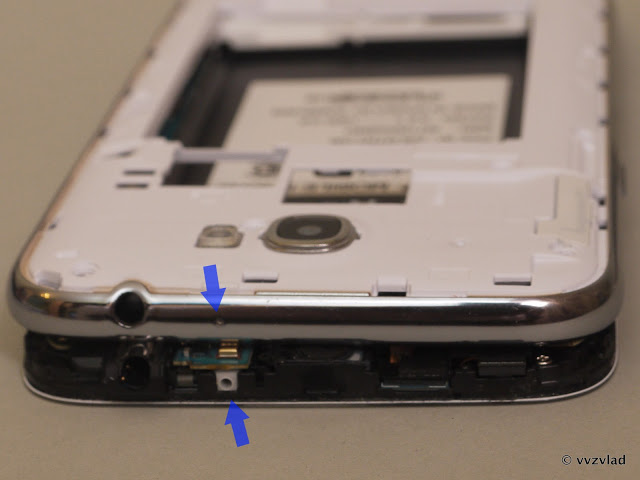

Мешают две защелки, та что на фото, и с другой стороны отсека аккумулятора. Отцепляем их по вкусу, либо грубой силой приподнимая крышку, либо аккуратно поддевая иголками с двух сторон.

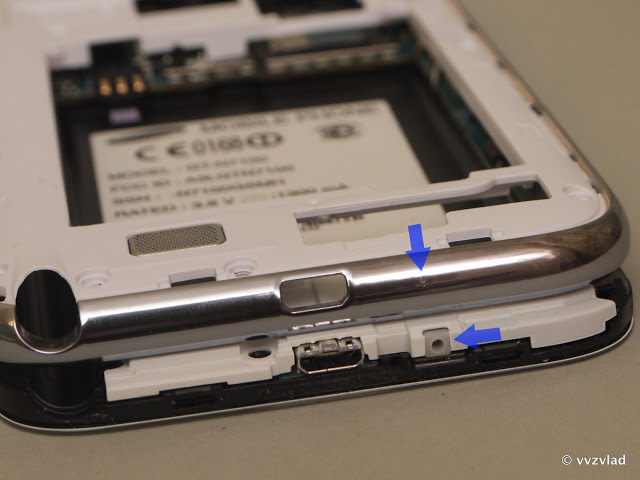

Итак, самый сложный этап разборки завершен. У нас в руках пластиковая панель с еще одним индикатором утопления(синяя стрелка):
Вскрытие Galaxy Note II — все о железе
С очень сложной пресс-формой.
Вскрытие Galaxy Note II — все о железе
Огромное количество ребер жесткости, подпорок, защелок, разная толщина пластика в наиболее критичных местах и прочие радости разработчиков корпусов. Вот и те защелки, которые не хотели отщелкиваться, нижняя:
Вскрытие Galaxy Note II — все о железе
И верхняя:
Вскрытие Galaxy Note II — все о железе
Нас же интересует то, ради чего мы все это затеяли, электроника:
Вскрытие Galaxy Note II — все о железе

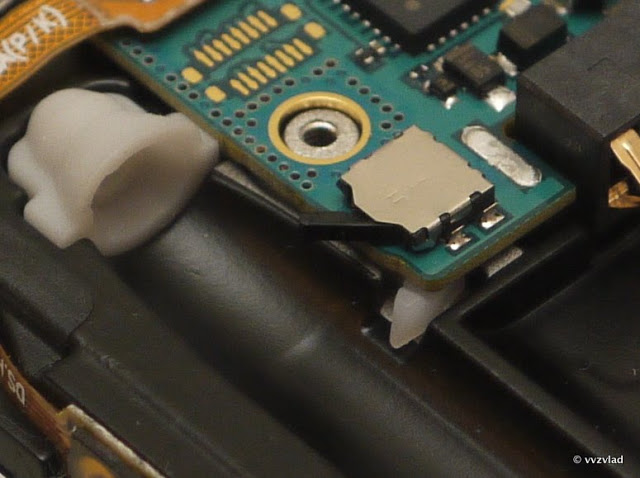

Вот, например, микропереключатель который используется как датчик наличия стилуса, разве не прелесть?
Вскрытие Galaxy Note II — все о железе

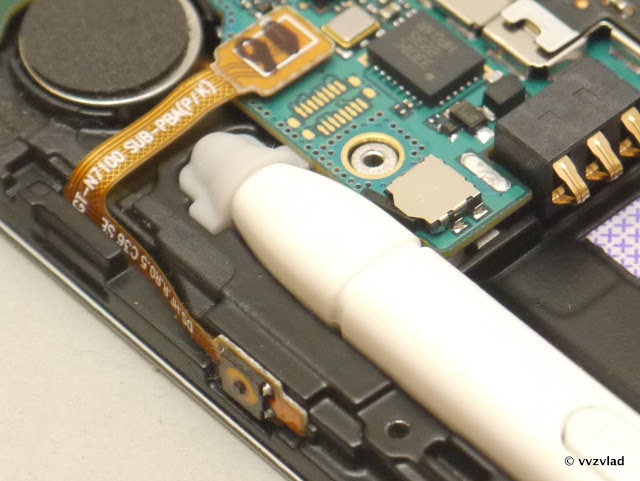

Прижатый стилусом:
Вскрытие Galaxy Note II — все о железе

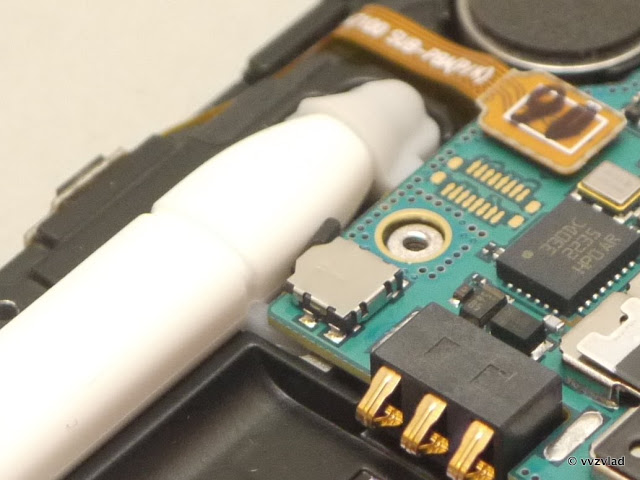

Немного с другого ракурса:
Вскрытие Galaxy Note II — все о железе
Ну ладно, еще одна фотография ближе, и больше не буду, идем дальше:
Вскрытие Galaxy Note II — все о железе
Вспышка, камера, разговорный динамик и аудио-разьем:
Вскрытие Galaxy Note II — все о железе
Вибромотор(желтая стрелка) и контроллер сенсора от Wacom(синяя):
Вскрытие Galaxy Note II — все о железе
Все соединения выполнены шлейфами, что более ремонтопригодно, чем пайка. Для извлечения платы нам надо их все отключить. 5 штук, отмеченных красным, вы видите на этой картинке(синий можно не отключать)
Вскрытие Galaxy Note II — все о железе

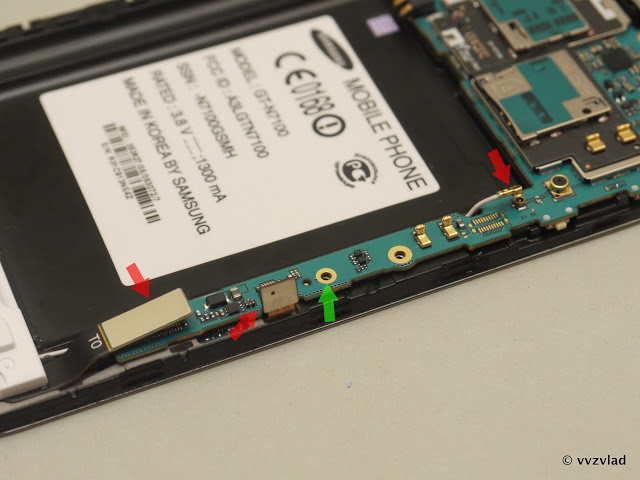

И еще две шутки(красные) и разьем антенны. А так же открутить винт(зеленая стрелка):
Вскрытие Galaxy Note II — все о железе
И, voila, перед нами плата, чья форма не претерпела никаких изменений со времен первого Note.
Вскрытие Galaxy Note II — все о железе
И остальная часть корпуса с экраном:
Вскрытие Galaxy Note II — все о железе

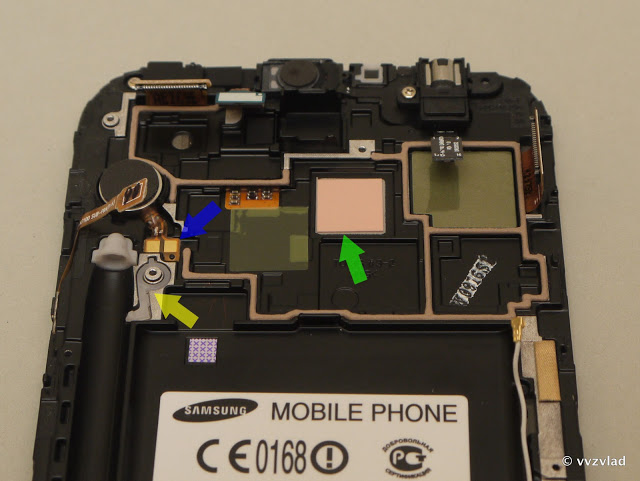

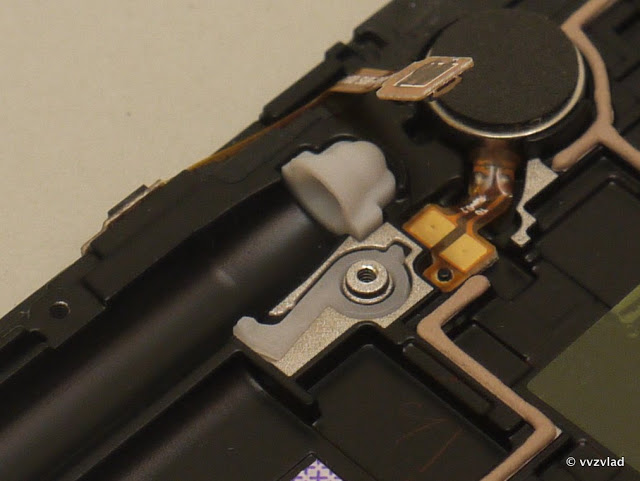

Обратите внимание на прокладку-термоинтерфейс над процессором(зеленая стрелка), контакты вибромотора(синяя), и фиксатор ручки-стилуса(желтая). Последняя подробнее:
Вскрытие Galaxy Note II — все о железе
И со стилусом:
Вскрытие Galaxy Note II — все о железе
Защелка попадает в бороздку на конце стилуса(вот зачем она нужна), и надежно фиксирует его на месте.

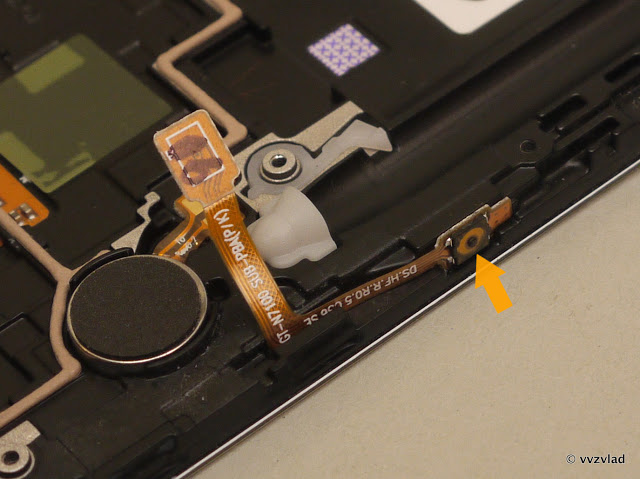

Блин, я же обещал. Все, больше не буду. Так что это не тот же узел с другого ракурса, это всего лишь кнопка включения:
Вскрытие Galaxy Note II — все о железе
Мембранная. Поэтому она такая невнятная.

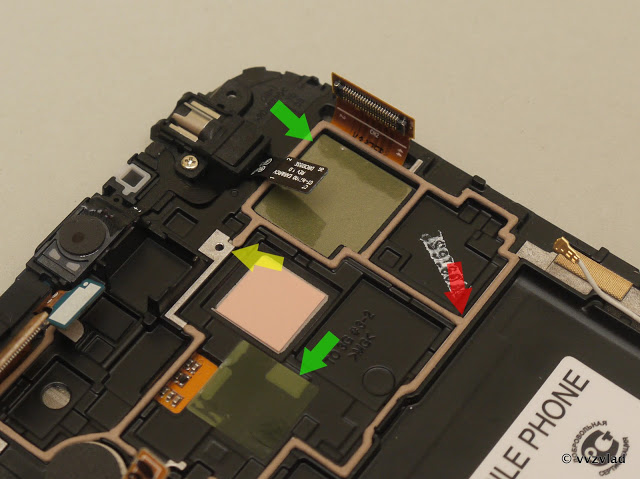

Металлических защитных экранов на обратной стороне платы нет, потому что внутреннее шасси(черная поверхность) — само по себе экран, оно металлическое(желтая стрелка). Заодно увеличили жесткость конструкции и решили проблему теплоотвода:
Вскрытие Galaxy Note II — все о железе
Так же интересно, что уплотнитель(красный) — электропроводный, а критичные места(зеленые) дополнительно защищены изолирующими прокладками.
Плата:
Вскрытие Galaxy Note II — все о железе
Красная стрелка — процессор, желтая — память, зеленая — контролер питания, сиреневая — модем. Ладно, тут больше ничего интересного нет, спускаемся ниже. Открутив один винт(синий), снимаем модуль динамика и антенны:
Вскрытие Galaxy Note II — все о железе
Что тут интересного? Контакты динамика(зеленые), контакты антенны(желтые), микрофон(голубой), причем хитрый — в специальной силиконовой штуке, и с цифровым интерфейсом. К слову, такое же место для микрофона есть в верхней части корпуса:
Вскрытие Galaxy Note II — все о железе

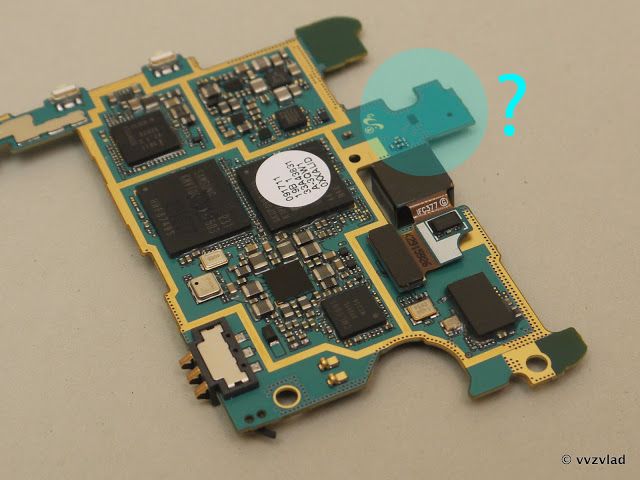

А вот самого микрофона на плате нет, хех.
Вскрытие Galaxy Note II — все о железе
Ну да ладно, сам знаю как такое бывает — проектировали, а в серию не пошел. Может и так хорошо слышно оказалось, может посчитали что невыгодно, может программисты улучшили фильтр. Смешно то, что силиконовая прокладка все равно прилежно ставится под несуществующий микрофон.
Кстати, микрофоны(хотя нет, микрофон) ближе:
Вскрытие Galaxy Note II — все о железе
А это внешняя сторона:
Вскрытие Galaxy Note II — все о железе

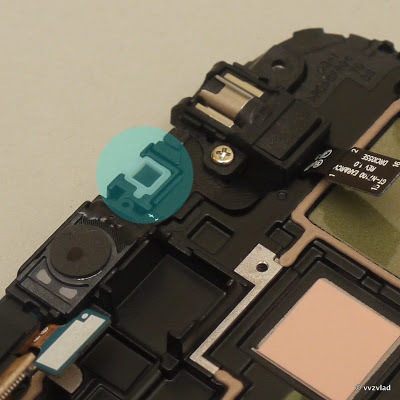

Это нижняя часть, где микрофон есть. А вот верхняя с пустым местом:
Вскрытие Galaxy Note II — все о железе
В первом Note микрофон, кстати, был на месте:
Вскрытие Galaxy Note II — все о железе
Собирается гораздо проще — «надеваем» панель с рамкой на остальную часть и надавливаем до щелчка. После чего закручиваем шурупы.


Экран.

Матрица в телефоне — AMOLED, что означает, что там нет ни подсветки, ни трех видов фильтров, ни жк-затворов. Там просто светодиоды трех цветов.

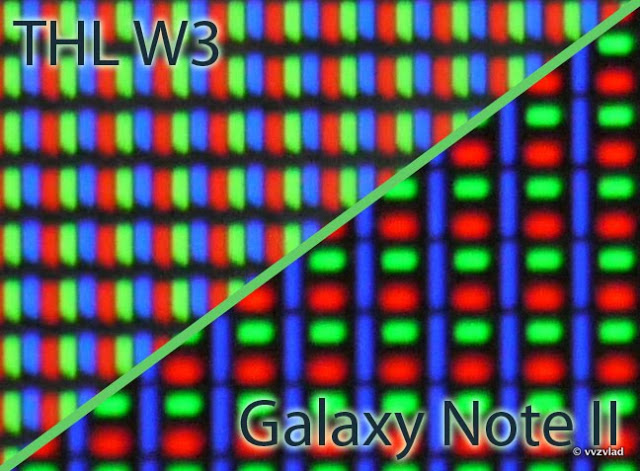

Вот я для сравнения снял экран моего телефона THL W3 и Note II(размер пикселя у китайца чуть меньше, но особо разницы в восприятии нет):
Вскрытие Galaxy Note II — все о железе
Ничего не замечаете? Да, PenTile теперь история!!11одинодинодин.
Для сравнения, PenTile-экран:
Вскрытие Galaxy Note II — все о железе
Больше никаких странных эффектов на резких границах и артефактов на темных фотографиях.

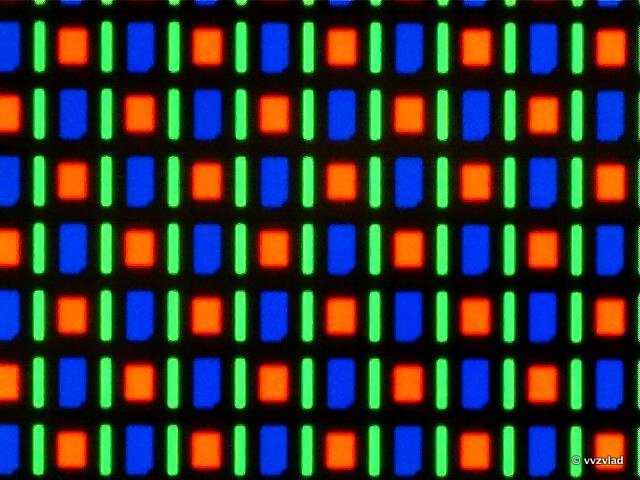

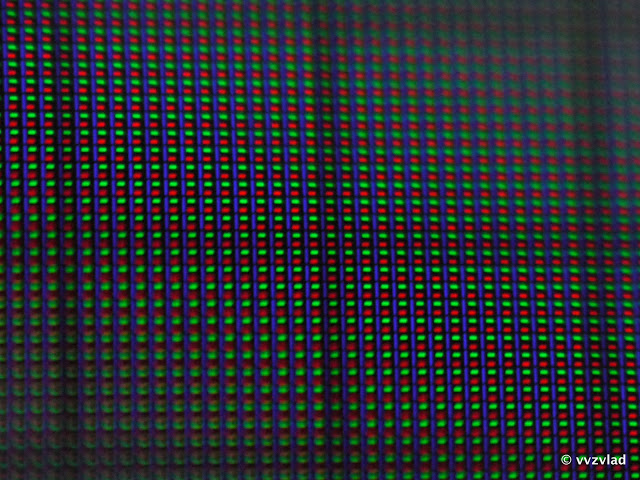

А это новый:
Вскрытие Galaxy Note II — все о железе
Чуть дальше:
Вскрытие Galaxy Note II — все о железе

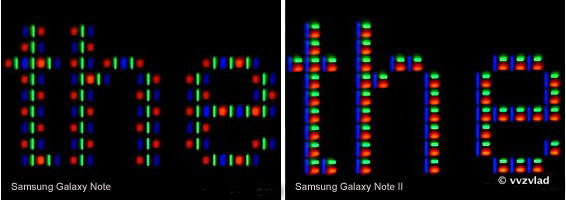

Вот, утащу еще картинку у GSMArena.com:
Вскрытие Galaxy Note II — все о железе
Субпикселы расположены компактнее, за счет чего пиксель не будет расплываться во все стороны. Кроме того, увеличилось немного разрешение за счет уменьшения линейных размеров пикселя.

Посмотреть все фотографии из обзора(и множество не вошедших) в оригинальном разрешении можно в Picasa-альбоме. Там же можно задать вопрос или оставить комментарий.

А подписаться на меня, чтоб не пропустить новые обзоры можно в моем профиле(кнопка «подписаться»)
