Ace7096v10: самый маленький ПЛК в мире

в 7:31, , рубрики: scada, Velocio Ace, плк, Промышленное программирование

Про промышленные программируемые контроллеры Ace компании Velocio я уже писал на примере модели Ace3090v5.
В этот раз хочу рассказать про новую модель Ace7096v10:
Ace7096v10: самый маленький ПЛК в мире - 1

За одно повышу в статусе Ace с «маленького ПЛК» до «самого маленького ПЛК в мире»- за время, прошедшее с предыдущей публикации, я не смог найти более компактного промышленного контроллера. Все ПЛК Velocio серии Ace вне зависимости от количества входов, выходов и портов связи имеют одинаковые размеры 2.5''*2.5''.

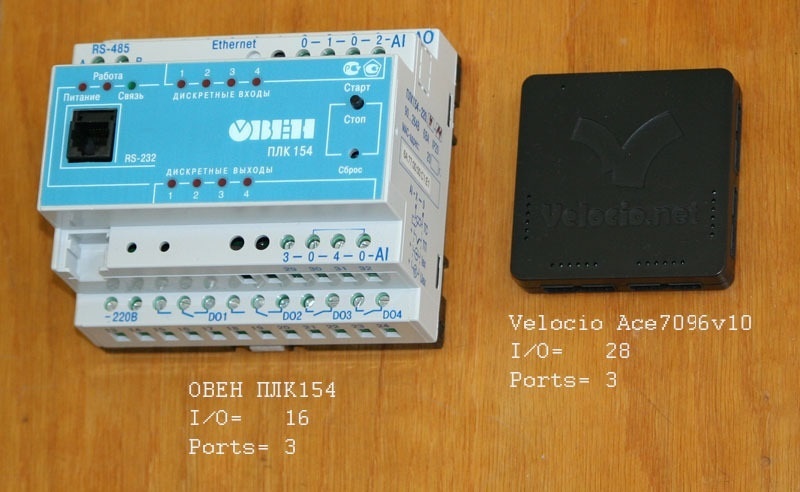

Вот для сравнения:

Ace7096v10: самый маленький ПЛК в мире - 2

При столь маленьких размерах Ace7096v10 имеет 28 дискретных и аналоговых входов/выходов и 3 порта связи.

Все характеристики Ace7096v10:

Название Velocio Ace7096v10
Назначение ПЛК для домашней и промышленной автоматизации
DI 6
DO 12, транзисторные
AI Всего 8
Из них AI 16 бит 4 ( Термопары J, K, T, N;
±0.256 V, ±0.512 V, ±1.024 V, ±2.048 V)
Из них AI 12 бит 4 ( 0…+5 V)
AO 2 (0…+5 V, 0…+10v), 16 бит
Порты связи 3 (2xRS-232, 1xUSB)
Протоколы передачи данных Modbus RTU slave, пользовательский
Скорость передачи данных, bps 9600, 19200, 38400, 57600
Крепление DIN-рейка
Питание 5 V DC
Габариты 63.5х63.5х12.7 мм
Температура эксплуатации -40… 85°С
Степень защиты IP IP65
Среда программирования Velocio vBuilder, бесплатная
Языки программирования LD, блок-схемы (Flow Chart)
Цена 269$

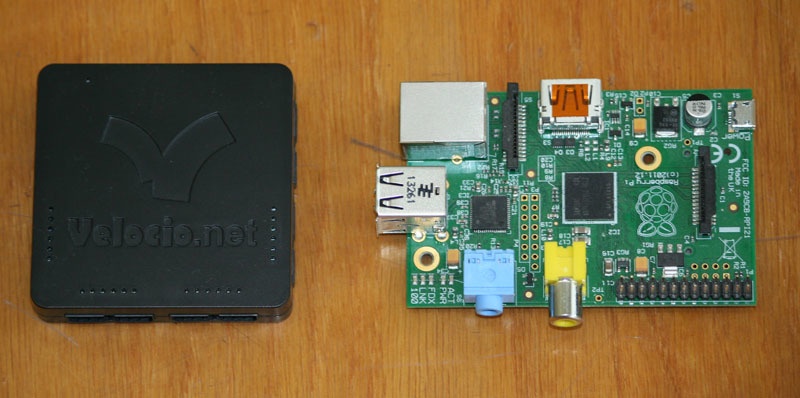

Учитывая маленькие размеры Ace, может возникнуть искушение сравнить его с некоторыми микрокомпьютерами, например Raspberry PI:
Ace7096v10: самый маленький ПЛК в мире - 3

Но нужно понимать, что Raspberry и тому подобное не являются промышленными ПЛК и в исходном виде без обвязки и удобного ПО заменить ПЛК не могут. Сравнение с Arduino тоже некорректно. Хотя конечно автоматизатор с ардуино в одной руке, пучком проводов во второй и котелком радиодеталей в третьей может собрать любую АСУ ТП и без всяких ПЛК.

Так как все контроллеры Ace имеют одинаковый корпус, различить модели можно только по наклейке на задней задней стороне корпуса.

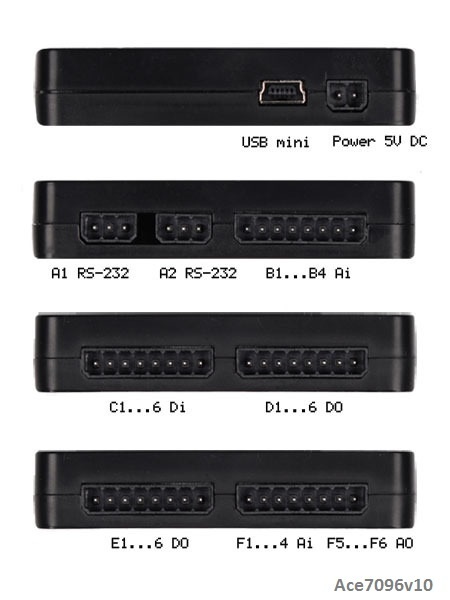

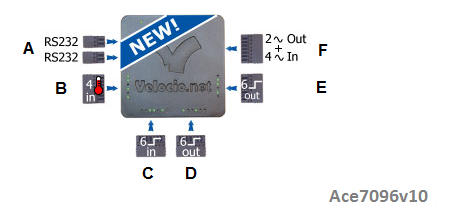

Все подключения к ПЛК осуществляются через гнезда на боковых сторонах:
Ace7096v10: самый маленький ПЛК в мире - 4
Ace7096v10: самый маленький ПЛК в мире - 5

По сравнению с Ace 3060v5 в модель 7096v10 добавили 2 аналоговых выхода и второй RS-232.
Аналоговые выхода имеют диапазоны 0...+5В и 0...+10В, предназначены они для управления устройствами, имеющими аналоговые входа.
Например, трехфазным мотором через частотный преобразователь:

Ace7096v10 может управлять не только асинхронными двигателями через аналоговый выход, но и шаговыми двигателями посредством ШИМ-модуляции.
В ролике я подключил ПЛК к ноутбуку по протоколу Modbus RTU и вывел информацию через СКАДА SimpLight Free. Благодаря наличию Модбас в контроллере, его можно подключить к любой современной СКАДА. Для Ace есть и своя собственная бесплатная СКАДА vFactory, но она рассчитана больше на новичков и имеет минимум возможностей при одном главном плюсе- с ее помощью вывести на монитор компьютера информацию из ПЛК сможет даже человек, который не знает значения слова «СКАДА».
Одновременно с подключением к компьютеру, можно подключить контроллер и к сенсорной панели- у Ace7096v10 портов RS-232 две штуки.

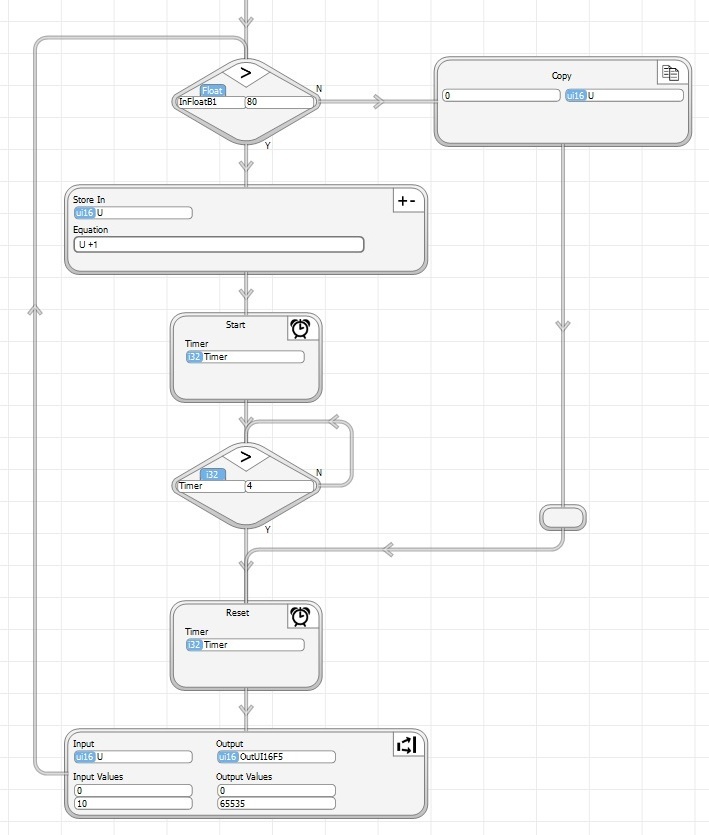

Что касается программирования, то как и во всех ПЛК Velocio, оно производится в бесплатной среде разработке vBuilder на языках LD и Flow Chart. С LD все понятно, а Flow Chart это язык блок-схем, который все мы хорошо помним по школьным урокам информатики:
Ace7096v10: самый маленький ПЛК в мире - 6
Здесь- фрагмент программы управления мотором через 16-битный аналоговый выход 0..10 В. Все понятно и без чтения руководства по программированию, да?
Единственным неудобством следует признать отсутствие режима эмуляции ПЛК в vBuilder- без контроллера под рукой отладить программу не удастся.

Благодаря маленьким размерам, большой плотности входов и выходов на единицу площади, 5-вольтному питанию и малому энергопотреблению, языку программирования Flow Chart и другим особенностям, контроллер 7096v10 выбивается из привычного нам стереотипа ПЛК. Вообще все контроллеры компании Velocio выглядят несколько авангардно. Тем не менее, возможности ПЛК Ace7096v10 большие и позволяют применять его в домашней автоматизации и на производстве для решения сложных задач. Более подробно про контроллеры серии Ace можно почитать по ссылкам:

Все модели Ace на сайте производителя(eng.)
Статья про Ace3090v5 на Хабре
Ace3090v5, железо
Ace3090v5, программирование

Автор: ExplodeMan
