Основные параметры и сертификация оптических SFP модулей

в 8:45, , рубрики: ethernet, сертификация, Сетевое оборудование, Сетевые технологии, метки: ,

Знание некоторых принципов легко возмещает незнание некоторых фактов.

Гельвеций



Оптические трансиверы

В настоящее время применение оптических технологий при построении телекоммуникационных сетей стало практически повсеместным. Каждый, кто имел дело с оптическим коммутационным или передающим оборудованием, сталкивался с работой оптических приемо-передающих устройств – трансиверов (англ. transceiver = transmitter + receiver).

Трансиверы предназначены для преобразования электрических сигналов в оптические для последующей передачи по волоконно-оптической линии и последующего оптоэлектронного преобразования на приеме. На начальном этапе развития волоконной оптики приемо-передатчики монтировались на печатных платах активного оборудования. Впоследствии с ростом номенклатуры таких устройств (коммутаторов, маршрутизаторов, мультиплексоров, медиаконверторов) появилась необходимость разделения частей, отвечающих за обработку информации и за ее передачу (по сути — сопряжение с оптической линией).

В последние 10-15 лет оптические трансиверы представляют собой компактные сменные модули, рассчитанные на различные параметры линий передачи и устанавливаемые в стандартизированные электрические порты активного оборудования. Это позволяет оптимизировать затраты при проектировании, и особенно — реконструкции оптических сетей. Например, возможно увеличение скорости, дальности передачи, увеличение объема передаваемой информации за счет применения систем спектрального мультиплексирования (WDM, CWDM, DWDM). Или, допустим, использовать в одном коммутаторе различные типы трансиверов для разноудаленных абонентов.

Сейчас наиболее популярным стандартом сменных оптических трансиверов стали SFP модули (англ. Small Form-factor Pluggable). Они представляют собой малогабаритные конструкции в металлическом корпусе (для механической защиты и электромагнитного экранирования) с выводами для подключения к слотам активного оборудования. Также в модуле имеется два оптических порта: излучателя (Tx) и фотоприемника (Rx) для работы в двухволоконном режиме. В одноволоконных SFP есть только один оптический порт, а направление передачи и приема разделяется внутри модуля с помощью встроенного WDM-мультиплексора (BOSA, Bidirectional Optical Sub-Assemblies). В таком случае трансиверы работают в паре на двух длинах волн.

На плате модуля кроме, собственно, излучателя и фотодетектора находятся схемы обеспечения тока накачки излучателя, преобразования в линейный код, смещения на фотодетекторе, термостабилизации и т. д.

Структурная схема сменного оптического трансивера

Рис.1. Структурная схема сменного оптического трансивера

  • TIA — трансимпедансный усилитель;
  • LimA — ограничивающий усилитель;
  • DDM — модуль цифровой диагностики;
  • EEPROM — ПЗУ с параметрами модуля;
  • О/Е — опто-электронный преобразователь;
  • Е/О — электронно-оптический преобразователь.

Все модули поддерживают режим «горячей замены» (HotSwap) в процессе работы. В большинстве современных конструкций реализована функция цифрового мониторинга DDM (Digital Diagnostics Monitoring), которая позволяет контролировать с внешнего терминала внутреннюю температуру, напряжение источника питания, ток смещения лазера, выходную мощность лазера и уровень принимаемого оптического сигнала.

Геометрические размеры, механические параметры, электропитание, параметры электрических интерфейсов и другие данные модулей прописаны в спецификации MSA SFF-8704i.

Что касается параметров оптического интерфейса, то они в достаточно обобщенном виде описаны в стандартах по сетям Ethernet: 802.3u (100BASE-X), 802.3ae (1000BASE-X), 802.3ae (10GBASE-X) и другие.


Таб.1. Стандарты оптических интерфейсов Ethernet

* Интерфейс не стандартизирован, но активно применяется на рынке.

** По некоторым источникам — до 100 км

Стандарт SFP предусматривает передачу информации со скоростью 1Гбит/с с возможностью передачи 100 Мбит/с либо только 100 Мбит/с. Для передачи более высокоскоростных потоков в дальнейшем были разработаны SFP+ (10 Гбит/с), XFP (10 Гбит/с), QSFP+ (40 Гбит/с), CFP (100 Гбит/с). Однако при более высоких скоростях производится обработка сигналов на более высоких частотах. Это требует большего теплоотвода и, соответственно, больших габаритов. Поэтому, собственно, форм-фактор SFP сохранился еще только в модулях SFP+.

В данной статье мы будем говорить только о параметрах наиболее популярных сейчас модулей SFP, SFP+ и XFP, так как модели трансиверов на скорости более 10 Гбит/с — это отдельный и достаточно интересный вопрос.

Здесь же мы, не претендуя на полноту материала и не приводя математических выкладок, рассмотрим, в первую очередь, систему параметров оптических интерфейсов приемо-передающих модулей. Понимание сути параметров позволит правильно спроектировать сегменты оптических сетей: выбрать оптимальные параметры излучателя и фотоприемника при минимальных затратах.

Параметры оптического излучателя

Тип излучателя (Transmitter type).

Как правило, в качестве излучателей используются лазерные диоды, тип которых зависит от типа волокна, а также требуемой мощности и узкополосности. Лазеры Фабри-Перо (FP) отличаются средней мощностью, широким спектром излучения и относительно невысокой стоимостью (Рис. 2). Они используются с одномодовыми (на длине волны 1310 нм, реже – 1550 нм) и многомодовыми волокнами (на длинах волн 850 нм и 1300 нм) при длинах линий от нескольких сотен метров до нескольких километров и скоростях передачи 100 Мбит/с и 1 Гбит/с. Вертикально-излучающие лазеры (VCSEL) были разработаны для локальных оптических сетей. Они отличаются невысокой стоимостью, узким спектром и работают, как правило, с многомодовыми волокнами на длине волны 850 нм при передаче потоков 1 Гбит/с и 10 Гбит/с на расстояния в несколько сот метров. Динамические одномодовые лазеры с распределенной обратной связью (DFB) отличаются узким спектром при средней и большой мощности. Технология производства с подавлением боковых мод излучения определяет стоимость большую, чем у двух предыдущих типов лазеров. Предназначены они для работы с одномодовыми волокнами на длинах волн 1310 нм и 1550 нм, при передаче информации со скоростью 1 Гбит/с, 10 Гбит/с и более на расстояния в десятки километров (с усилителями – несколько сот километров). Такие излучатели используются и в CWDM системах. Самые сложные и дорогостоящие лазеры с внешним резонатором (EML) отличаются исключительно узким спектром. Это принципиально важно при передаче высокоскоростных потоков (10 Гбит/с, 40 Гбит/с, 100 Гбит/с) на большие расстояния, особенно на длине волны 1550 нм, где в волокнах достаточно большая хроматическая дисперсия. Узкополосные лазеры EML используются также в системах спектрального мультиплексирования CWDM и DWDM. Следует отметить, что далеко не всегда производители указывают в спецификациях тип излучателя.

Тип волокна (Fiber type).

Для передачи оптических сигналов, как правило, используют два основных типа волокон: многомодовое (ММ) и одномодовое (SМ). Соответственно излучатель и фотодетектор оптического трансивера должны быть предназначены для работы с одним из этих двух типов волокон. Обычно это отражается в их маркировке и технической спецификации. Особенности типов волокон (например, ОМ3, ОМ4 – для многомодовых или DS, NZFSF, BIF – для одномодовых) учитываться не должны. Другое дело что коэффициент затухания, коэффициент хроматической дисперсии, коэффициент широкополосности (только для ММ) и прочие параметры применяемых типов волокон должны обязательно учитываться при расчете бюджета мощности, суммарной дисперсии, длины линии и т.д.

Количество оптических портов.

В двухолоконных оптических трансиверах используется два порта: оптический излучатель (Tx, Transmitter) и фотоприемник (Rx, Receiver). Такие модули используют для передачи в двух разных направлениях два волокна и одну рабочую длину волны. В последнее время значительно чаще применяются одноволоконные трансиверы с одним оптическим портом. Они работают, что называется «в паре»: передача в двух разных направлениях по одному волокну идет на двух рабочих длинах волн. Сигналы передачи и приема разделяются внутри модуля с помощью встроенного WDM-мультиплексора.

Тип оптического разъема (Connector type).

Для подключения к оптической линии могут использоваться самые разнообразные типы разъемов. Сейчас в сетях Ethernet наиболее популярны малогабаритные разъемы типа LC (в двухолоконных и одноволоконных модулях), а также SC (только в одноволоконных модулях).

Ширина спектральной линии (Max. Spectral Width).

Этот достаточно важный параметр зависит от типа излучателя. Чем больше ширина спектральной линии, тем больше суммарная хроматическая дисперсия в линии (Total chromatic dispersion). Для систем связи на многомодовых волокнах превалирующей является межмодовая дисперсия, поэтому там часто используются менее дорогие и более широкополосные излучатели типа FP или VCSEL. Поскольку они имеют линейчатый спектр (Рис. 2), то для них нормируется среднеквадратичная ширина спектра (RMS), которая составляет примерно 3…5 нм для FP и 0,5…1 нм для VCSEL. Лазеры DFB и EML имеет в спектре один ярко выраженный лепесток (одну продольную моду) и внутреннюю структуру подавления других (боковых) мод. Поэтому их спектр определяется по центральному лепестку на уровне -20 дБ. Для DFB он составляет 0,1…0,5 нм, а для EML – порядка 0,01…0,08 нм.

Коэффициент подавления боковых мод (Side Mode Suppression Ratio, SMSR).

Этот параметр относится только к лазерам DFB и EML. Он показывает, на сколько дБ амплитуда первой боковой моды (лепестка) меньше амплитуды центральной продольной моды (см.рисунок [Спектры излучателей]). Таким образом, дается численная характеристика качества избирательности резонатора излучателя. Обычно минимальное значение SMSR нормируется на уровне 30 дБ.

Типичные спектры лазерных излучателей различных типов

Рис.2 Типичные спектры лазерных излучателей различных типов

Центральная длина волны (Transmitter Central Wavelength).

Это — длина волны, на которой передается наибольшая мощность излучения. Для лазеров типа DFB и EML она практически совпадает с пиковой длиной волны. Обычно для передачи сигналов используются длины волн локальных минимумов затухания («окон прозрачности») в оптических волокнах: 850 нм или 1310 нм – для многомодовых волокон; 1310 нм или 1550 нм – для одномодовых. Для оптических трансиверов CWDM, DWDM длина волны соответствует сетке частот, указанных в Рекомендациях ITU-T G.694.2 и G.694.1 соответственно (см. таблицу 2).

Длины волн оптических трансиверов CWDM

Таб. 2. Длины волн оптических трансиверов CWDM

Максимальная и минимальная мощность излучателя (Max./Min Average output power, Mean launched power).

Средний уровень мощности на выходе излучателя, т.е. мощности, вводимой в волокно. Средний — имеется в виду не уровень пиковый. Как правило, в спецификациях дается два значения: максимальный и минимальный. Технология производства оптических излучателей (TOSA, Transmitter Optical Sub-Assemblies) подразумевает некоторый разброс параметров. Реальная выходная мощность будет находиться в пределах между максимальным и минимальным значением. Но при расчете бюджета мощности в линии следует учитывать именно минимальное значение средней мощности.

Уровни мощности оптических сигналов при передаче их по линии

Рис.3. Уровни мощности оптических сигналов при передаче их по линии

Глаз-диаграмма (Eye pattern).

Является графическим представлением цифрового сигнала, позволяющим оценить качество передачи. Она представляет собой результат наложения всех импульсов реальной последовательности на тактовом интервале. Перекрытие импульсов «1» и «0» и образует, собственно, «глаз» (Рис. 4). Его вертикальный раскрыв определяется уровнями единичным и нулевым, а горизонтальная растянутость – временем нарастания (Rise Time) и спада (Fall Time) импульсов. Поскольку форма выходных сигналов носит вероятностный характер, результирующий глаз всегда несколько «размыт». Для нормирования глаз-диаграммы предусматривается специальный шаблон (Eye pattern mask), в который должны вписываться все вариации.

Международными стандартами (ITU-T G.957, IEEE 802.3) прописаны формализованные параметры типа X и Y, определяющие границы элементов шаблона. Принципиально важно сохранение правильной формы сигнала на приемной стороне. Однако, наличие помех при передаче сигналов по линии приводит к сокращению области раскрыва глаза. Искажения по амплитуде определяется результирующими искажениями вследствие межсимвольных переходов, наложения мощности переотраженных импульсов, неидеальности характеристик усилителей и т.п. Уменьшения раскрыва возникают из-за дисперсионных искажений, дрожания фазы (джиттера) и других факторов, влияющих на искажение фронтов импульсов. Амплитудные и временные искажения могут также привести к тому, что на приемном устройстве будет неоптимально выбран момент и уровень принятия решения о соответствии «1» или «0». Численно глаз-диаграмма характеризуется параметрами OMA и ER, которые рассматриваются далее.

Глаз-диаграмма выходного оптического сигнала

Рис.4. Глаз-диаграмма выходного оптического сигнала

Амплитуда оптического модулированного сигнала (Optical Modulation Amplitude, OMA) и Коэффициент гашения импульса (Extinction Ratio, ER).

Оба этих параметра характеризуют величину раскрытия «глаза» в глаз-диаграмме. Разница в том, что OMA характеризует разность уровней оптической мощности «1» и «0» в привязке к их абсолютным значениям (в дБ или мВт), а ER характеризует отношение этих уровней друг к другу (как безразмерная величина или в дБ). После прохождения сигналом оптической линии передачи амплитуда сигнала уменьшается, уменьшается и OMA. А поскольку уменьшаются уровни соотношения и «1» и «0», то их соотношение ER практически не меняется. Эти параметры важны для оценки коэффициента ошибок на приеме. С их помощью рассчитывается такая характеристика, как ухудшение качества сигнала на приеме вследствие уменьшения мощности импульса (Power Penalty). Реальные минимальные значения ER обычно составляют 8,2…10 дБ для трансиверов 100 Мбит/с и 1 Гбит/с.

Для больших скоростей и небольших расстояний специфицируются меньшие значения – 3,5…5,5 дБ. Несмотря на то, что большее значение ER предполагает лучшие условия распознавания сигналов на приеме, обеспечить на выходе передатчика большую разность уровней «1» и «0» бывает довольно сложно технически. Более высокий верхний уровень ограничен температурным режимом источника излучения. А понижение уровня «0» усложнит его распознавание на приеме.


Рис.5. Уровни мощности и амплитуда выходного оптического сигнала

Чувствительность фотоприемника (Receiver Sensitivity).

Чувствительность характеризует минимальный уровень мощности, принимаемой фотодетектором, при котором еще обеспечивается заданное значение коэффициента ошибок. Более низкий уровень чувствительности, естественно, позволяет повысить динамический диапазон всей системы (Рис. 3). Однако при малых детектируемых мощностях могут сказываться собственные дробовые и тепловые шумы фотодетектора. Как правило, чувствительность фотоприемника находится в пределах -15…-21 дБ для SFP, рассчитанных на линии длиной в несколько километров, -14…-28 дБ для линий 20 — 40 км, -32…-35 дБ для линий 80 — 160 км и -40…-45 дБ для линий около 200 км. Нужно учитывать, что чувствительность приемника зависит от скорости передачи. Например, для скорости 10 Гбит/с практически не встречается чувствительность ниже -24 дБ. При низких уровнях принимаемого сигнала обычно применяют лавинные фотодиоды, которые, однако, вносят достаточно большие шумы. Для увеличения чувствительности требуется увеличение чувствительной площадки фотодетектора. С другой стороны, это ограничивает быстродействие фотодиода, так как увеличится время рассасывания зарядов, а также возрастают задержки лавинного умножения.

Уровень перегрузки фотоприемника (Receiver overload).

Показывает максимальный уровень мощности, который можно подавать на фотодетектор. Превышение этого уровня приведет к нелинейному режиму работы и резкому увеличению коэффициента ошибок на приеме, а при большей мощности – к разрушению чувствительной площадки фотоприемника. То есть происходит элементарный пробой обратно смещенного фотодиода. Некоторые производители даже разделяют эти два состояния, специфицируя «уровень искажений» (receiver overload saturation) и «уровень разрушения» (receiver overload damage). В любом случае не стоит экспериментировать с перегрузками фотоприемника. На это особо следует обращать внимание при сборке макета линии «на столе». Если уровень перегрузки приемника по спецификации выше допустимой минимальной мощности передатчика, категорически запрещается соединять патчкордом напрямую излучатель с фотодетектором. В этом случае обязательно нужно использовать вставку – аттенюатор с затуханием как минимум на величину разности двух параметров. Обычно уровень перегрузки фотодетектора находится в пределах -3…+2 дБм. Однако для некоторых модулей он может составлять -8…-10 дБм. Само по себе это значение ничего не говорит о качестве приемника. Необходимости только соблюдать осторожность, чтобы не сжечь дорогостоящий модуль.

Общее выходное дрожание фазы (Total Jitter).

Дрожание фазы (джиттер) оптического передатчика проявляется в смещении импульса на тактовом интервале или смещении фронтов импульса. Как правило, причина джиттера в неидеальности задающего генератора и систем фазовой автоподстройки частоты. Впоследствии, на приеме, это может привести к смещению момента времени, в который происходит принятие решения об уровне сигнала. Такая рассинхронизация особенно неприятна для сетей и систем, работающих в синхронном режиме. Сети Ethernet менее чувствительны к дрожанию фазы на передаче. Общий джиттер нормируется либо в единицах времени (пс), либо как часть тактового интервала (UI), на котором произошло смещение пика относительно другого пика (p-p). Типичным требованием является 0,24 UI или 0,35UI для Gigabit Ethernet и 0,21 UI для 10G Ethernet. Некоторые производители еще отдельно специфицируют дрожание фазы, вызванное содержанием данных (Data Dependent Jitter, DDJ) и собственный джиттер, не связанный с передачей сигналов (Uncorrelated Jitter, UJ), но эти уточнения не столь существенны.

Джиттер передаваемого сигнала

Рис.6. Джиттер передаваемого сигнала

Минимальная относительная плотность мощности шума (Relative Intensity Noise, RIN).

Параметр, характеризующий собственные шумы излучателя в заданной полосе частот. Они возникают в результате спонтанного излучения источника и зависят от температурного режима, соотношения тока смещения и порогового тока. Мощность шумов уменьшается пропорционально квадрату средней мощности излучения. Приемлемым значением является – 120…130 дБ/Гц. Чем больше дальность и скорость передачи, тем меньшую плотность шума (т.е. большее абсолютное значение со знаком минус) желательно иметь. Для справки можно добавить, что излучатели для передачи аналоговых сигналов (например, в сетях кабельного телевидения) имеют на 20 — 30 дБ ниже.

Потери на отражение от приемника (Receiver Reflectance, Return Loss, RL).

Этот параметр показывает, на сколько дБ сигнал, отраженный от порта приемника, ниже уровня сигнала, подаваемого на этот порт. Соответственно, чем больше затухает отраженный (не полезный) сигнал, тем лучше. Тогда параметр становится больше по абсолютному значению со знаком минус. Как правило, RL специфицируется на уровне -21…-28 дБ. Однако для интерфейсов, рассчитанных на небольшие длины линий (типа S), в разъеме со стороны фотодетектора может находиться не приемное волокно в феруле, а открытая площадка фотодетектора. Тогда потери на отражение нормируются на уровне -12…-14 дБ. Т.е., по сути, указывается величина отраженной мощности при Френелевском отражении на границе раздела стекло/воздух. Это позволяет удешевить оптический SFP модуль при приемлемых параметрах передачи. Аналогичный параметр иногда специфицируется и для порта передатчика (Transmitter Reflectance), с примерно такими же значениями в дБ. Однако измерять его сложно, а учитывать в расчетах нет необходимости, поскольку нас может интересовать только мощность излучателя, реально вводимая в волокно.

Динамический диапазон (Attenuation range, AR, Optical link loss).

Показывет в дБ, какие потери мощности сигнала можно допустить без потери качества передаваемой информации, т.е. без увеличения коэффициента ошибок выше заданного. Динамический диапазон не всегда указывается в спецификациях производителей, но легко высчитывается как разность между минимально допустимой мощностью оптического излучателя и чувствительностью фотодетектора. Для небольших скоростей передачи и/или небольшой дисперсии в линии именно динамический диапазон трансиверов является ключевым параметром, определяющим максимальную дальность передачи или длину регенерационного/усилительного участка. Например, для трансиверов, работающих на длине волны 1550 нм, AR составляет ~14 дБ для линии 40 км, ~23…24 дБ – для 80 км, ~28…29 дБ – для 100 км, ~32…34 дБ – для 120 км. Вообще выбрать примерный динамический диапазон трансивера можно самостоятельно, умножив средние потери в линии с учетом сварок (~0,25 дБ/км для λ = 1550 нм и ~0,38 дБ/км для λ = 1310 нм) на длину линии и добавив в качестве эксплуатационного запаса 2-3 дБ.

Допустимая дисперсия (Dispersion Tolerance, DT).

Показывает максимальное значение дисперсии, которое допускается на линии передачи (или регенерационном участке), без существенного ухудшения качества информации. Ухудшение происходит вследствие межсимвольной интерференции (частичном наложении импульсов соседних тактовых интервалов) при передачи цифровой последовательности сигналов. Это может привести как к переходным влияниям между каналами, так и к шумам синхронизации на приеме. Допустимая дисперсия специфицируется для передачи по одномодовым волокнам. В принципе, в качестве допустимой должна учитываться среднеквадратическая сумма хроматической и поляризационной дисперсии. Но на практике при скоростях до 10 Гбит/с и длинах линий до 100 км существенна только первая составляющая. Во-первых, она значительно больше, особенно в диапазоне длин волны 1550 нм. А во-вторых, суммарная хроматическая дисперсия растет пропорционально длине линии, а поляризационная – пропорционально квадратному корню из длины. Допустимая дисперсия указывается в пс/нм. Если специфицированное значение разделить на коэффициент хроматической дисперсии волокна в пс/(нм•км), то можно примерно определить допустимую длину линии передачи, ограниченную дисперсионными искажениями. Этот параметр не всегда указывается в спецификациях производителя, чаще — для одноволновых трансиверов, работающих в диапазоне 1550 нм или трансиверов CWDM в диапазоне 1470 – 1610 нм. Обычные значения DT составляют 800 пс/нм (для линий до 80 км), 1600 пс/нм – до 80 км, 2400 пс/нм – до 120 км. Для меньших расстояний дисперсия обычно не нормируется.

Ухудшение качества передачи за счет дисперсии (Dispersion Penalty, DP).

Этот параметр характеризует ухудшение соотношения сигнал/шум на приеме вследствие влияния дисперсии на проходящий сигнал. Влияние заключается в уменьшении амплитуды сигнала и растягивании фронтов на соседние тактовые интервалы. Соответственно, ухудшение будет больше, чем больше общая дисперсия в линии и меньше интервал. Численно DP определяется логарифмом величины обратно пропорциональной произведению коэффициента хроматической дисперсии, ширины спектральной линии источника, длины линии и линейной скорости передачи информации в квадрате.

Обычно значение DP специфицируется для высокоскоростных интерфейсов, рассчитанных на длинные линии передачи. Приемлемое значение параметра находится в пределах до 4 дБ. В противном случае нужно делать более точный расчет проекта по результирующим шумам и предпринимать какие-то технические меры. Например, использование оптической или электронной компенсации хроматической дисперсии.

Зависимость ухудшения качества передачи за счет дисперсии от длины линии при различной скорости передачи и ширине спектральной линии излучателя.

Рис. 7. Зависимость ухудшения качества передачи за счет дисперсии от длины линии при различной скорости передачи и ширине спектральной линии излучателя.

Сертификация оптических трансиверов

Сначала несколько слов о принципах проведения сертификации. Весьма распространено мнение, что сертификация – это контроль качества продукции. На самом деле, сертификация это процедура подтверждения определенных параметров изделия, требованиям определенных стандартов. Не больше и не меньше.

Сам сертификат содержит перечень стандартов, соответствие которым было подтверждено испытаниями, документами, расчетами. С другой стороны, если, например, в некоторой цепочке А-В-С у вас есть сертификат как доказательство соответствия элемента «В» соответствующим ему стандартам, то можно быть уверенным, что если используются стандартизированные стыки «А-В» и «В-А», то вся цепочка будет работать. А это уже немаловажно, например, для сферы телекоммуникаций, где обычно используются многокомпонентные сети и системы.

Еще одно важное полезное качество сертификации – это проведение лабораторных испытаний в аккредитованной независимой лаборатории. Даже при очень высоком уровне производства и вашем полном доверии к производителю всегда полезно провести испытания «на стороне». Особенно если это действительно испытания, а не отписка. Во-первых, даже «самые брендовые бренды» были не раз замечены в несоответствии стандартам, хотя и не так часто, как «кустари» различных мастей. А во-вторых, поведение испытаний часто позволяет не только реально измерить значения параметров, но и проанализировать их запас (margin) по отношению к пределам (limit), предусмотренных стандартами. По этому запасу, отчасти, можно судить о надежности устройства или системы.

В этом и заключалась наша цель. Провести реальные испытания хорошими поверенными приборами, получить результаты по основным параметрам передачи оптических трансиверов FoxGate и получить сертификат соответствия для предоставления его нашим заказчикам.

Конечно, SFP-модули не относятся к перечню обязательной сертификации, так как не являются бытовыми устройствами или устройствами с повышенной опасностью функционирования. Поэтому проводилась добровольная сертификация. Однако, для получения сертификата УкрСЕПРО с подтверждением возможности использования оборудования на сетях общего пользования Украины нам необходимо было выполнить два условия. Во-первых, используемые стандарты должны были соответствовать «Перечню стандартов и норм, которым должны соответствовать технические средства проводной электросвязи, которые предназначены для использования в телекоммуникационной сети общего пользования Украины». И, во-вторых, Орган по сертификации и испытательная лаборатория должны быть аккредитованы при Администрации связи Украины. Мы выбрали испытательную лаборатории «Энергосвязь» (нач. – Колченко А.В.), зная ее хорошую оснащенность средствами измерения для сетей SDH и Ethernet, а также высокий профессионализм сотрудников, большинство из которых занимаются волоконной оптикой более 10-15 лет.

Выбор измеряемых параметров

Вполне естественно, что в процессе сертификационных испытаний проверяются не все параметры, указанные в технических спецификациях производителей или в стандартах. Часть параметров измерять достаточно сложно. И для этого требуется специализированное и дорогостоящее оборудование. Причем, чем выше полоса частоты (или скорость передачи) — тем более дорогое оборудование требуется. А затраты на проведение аттестации и поверки, да еще и немалые средства на постоянное подтверждение аккредитации, не способствуют хорошей оснащенности наших лабораторий современными средствами измерений.

Иногда же оптическое измерительное оборудование приемлемой точности достаточно габаритное и громоздкое. Скорее оно пригодно для заводских условий, где есть место для его установки и целесообразность его использования для контроля на потоке.

Поэтому при выборе объема проводимых испытаний/измерений всегда присутствует рациональный подход:

  • провести как можно больше испытаний для подтверждения нормам (и главное принципам!) технических стандартов;
  • не вдаваться в сложные, дорогостоящие и долговременные испытания;
  • по возможности провести испытания (даже не входящие в стандарты, но специфицированные в документах производителя), которые дали бы возможность заказчику оценить работоспособность и надежность устройств.

Исходя из этого, мы согласовали с сертификаторами программу испытаний, в которую, в целом, вошли основные энергетические параметры оптического интерфейса (поскольку это важно для расчета линий), а также спектральные характеристики и глаз-диаграмму, которые позволяют проверить качество выходного сигнала (важно для работы линий на предельных расстояниях и с течением времени). Характеристики электрических интерфейсов трансиверов также проверялись, но на этих результатах мы останавливаться не будем, поскольку они, как правило, не вызывают вопросов при работе оптических модулей.

На сертификацию было выставлены следующие малогабаритные оптические трансиверы торговой марки FoxGate:

  • 19 типов модулей SFP (100 Мбит/с … 1 Гбит/с): одноволоконных и двухволоконных, для многомодовых и одномодовых волокон, на длины волн 1310/1490/1550/1570 нм, на расстояния от 3 до 120 км;
  • 15 типов модулей SFP+ (1 Гбит/с … 10 Гбит/с): одноволоконных и двухволоконных, для многомодовых и одномодовых волокон, на длины волн 850/1310/1550 нм, на расстояния от 0,3 до 80 км;
  • 15 типов модулей XFP (10 Гбит/с): одноволоконных и двухволоконных, для многомодовых и одномодовых волокон, на длины волн 850/1270/1310/1550 нм, на расстояния от 0,3 до 80 км;
  • 3 типа модулей SFP CWDM (100 Мбит/с … 1 Гбит/с): двухволоконных, для одномодовых волокон, на 18 длин волн согласно сетке частот ITU-T G.694.1, на расстояния 40/80/120 км;
  • 3 типа модулей SFP+ CWDM (10 Гбит/с): двухволоконных, для одномодовых волокон, на 18 длин волн согласно сетке частот ITU-T G.694.1, на расстояния 20/40/70 км;
  • 3 типа модулей XFP CWDM (10 Гбит/с): двухволоконных, для одномодовых волокон, на 18 длин волн согласно сетке частот ITU-T G.694.1, на расстояния 20/40/70 км.

Оптические трансиверы FoxGate

Рис. 8. Оптические трансиверы FoxGate

Результаты измерений энергетических параметров оптического интерфейса

* Средняя выходная мощность излучения определялась на рабочих длинах волн с помощью оптического измерителя мощности ОТ-2-5.

Измерение выходной оптической мощности трансиверов

Рис. 9. Измерение выходной оптической мощности трансиверов

Результат находился в пределах диапазона между специфицированным максимальным и минимальным значением. В среднем измеренная мощность превышала минимальную на 3…5 дБ. Минимальный запас – 2,3 дБ.

* Очень интересно было проконтролировать стабильность уровня излучения оптического передатчика во времени. В результате можно отметить, что при включении излучатель входит в режим за несколько минут. После этого средняя выходная мощность может изменяться не более чем на 0,01 дБ в течение 10 минут (дольше не ждали). Интересно, что наиболее быстро входили в режим излучатели XFP и все три линейки источников CWDM (особенно SFP), которым хватало и полминуты.

* Чувствительность фотоприемника измерялась с помощью оптического измерителя мощности ОТ-2-5 и переменного аттенюатора PHOTOM-7081ZA.

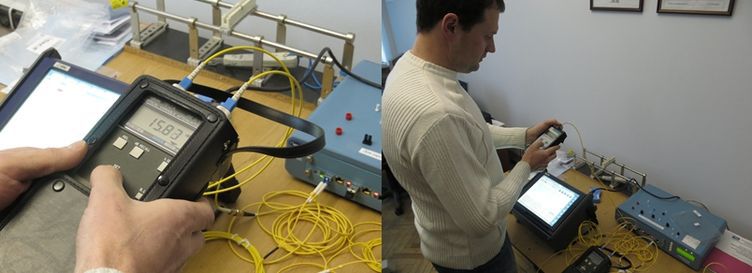

Измерение чувствительности оптического приемника

Рис. 10. Измерение чувствительности оптического приемника

* Потери на отражение на фотодетекторе определялись с помощью прибора ИВПо (см. рис. 11). В процессе испытания от внутреннего калиброванного источника немодулированный сигнал подавался на фотодетектор. Отраженный сигнал возвращается на тот же порт, и через внутренний ответвитель попадает на регистрирующий фотодетектор. Результаты оказались в пределах специфицированных значений: около 14 дБ для модулей с открытыми фотодетекторами и 34…37 дБ для детекторов с ферулой.

Измерение затухания отражения оптического приемника

Рис. 11. Измерение затухания отражения оптического приемника

* Анализ глаз-диаграммы проводился с помощью анализатора телекоммуникационных сигналов Tektronix CSA803C. Это достаточно сложное само по себе измерение, поскольку нужен специализированный анализатор (осциллограф) с огромной широкополосностью – до нескольких ГГц и нескольких десятков ГГц в зависимости от скорости передаваемого потока данных. Кроме того, важно этот сигнал засинхронизировать и максимально снизить влияние высокочастотных помех и наводок. С учетом аппаратных возможностей лаборатории анализ проводился только для модулей на 1 Гбит/с. Как и ожидалось, глаз-диаграммы на выходе излучателей вполне укладывались в маску.

Измерение глаз-диаграммы на выходе оптического передатчика

Рис.12. Измерение глаз-диаграммы на выходе оптического передатчика

* Уровень перегрузки фотоприемника большинства образцов не измеряли, дабы не сжечь модуль. В тех случаях, когда уровень перегрузки был выше максимального выходного уровня излучателя, мы убедились в работоспособности трансивера при соединении напрямую «с выхода на вход».

Результаты измерений спектральных параметров

Сертификационные лаборатории крайне редко оснащены средствами измерения, позволяющими просмотреть спектральные характеристики компонентов в оптическом диапазоне. Даже не новые приборы, достаточно дорогостоящие. А если прибавить к этому проблемы с их метрологической аттестацией, затраты на аттестацию и периодические поверки, то становится понятным почему никто особо не стремится такие приборы иметь на балансе.

Картинки спектров всех типов оптических модулей, а также их спектральные параметры в испытательной лаборатории «Энергосвязь» получали с помощью сетевого анализатора Acterna ONT-50 в диапазонах 1310 нм и 1550 нм, а также Yokogawa AQ6370 в диапазоне 850 нм.

* Общий вид полученных спектров соответствует теоретическим (описанным выше) для излучателей типов FP, VCSEL, DFB, EML.

Результаты измерений спектров оптических излучателей

Рис. 13. Результаты измерений спектров оптических излучателей

* Порадовали результаты измерения ширины спектральной линии источников излучения. Для FP лазеров среднеквадратичная ширина спектра (RMS) составила 1,5…1,7 нм при специфицированных 3,5…4 нм. Кроме того, спектроанализатор автоматически высчитывает полную по половине максимума ширину спектра (FWHM), которая для Гауссова распределения определяется как 2,35 ширины спектра RMS. Лазеры DFB показали значения 0,12…0,45 нм при норме 1 нм. А самый узкий спектр ожидаемо оказался у лазеров с внешним модулятором (EML) – 0,02…0,08 нм. Это позволяет обеспечивать большую дальность передачи даже на скорости 10 Гбит/с не опасаясь влияния хроматической дисперсии.

* Центральная длина волны для лазеров типа DFB и EML определяется достаточно легко по пиковому значению основной моды излучателя. Для лазеров FP и VCSEL в расчет принимается средневзвешенная длина волны с учетом всех основных мод, которая может несколько отличаться от пиковой. Полученные результаты для всех модулей соответствовали спецификации. Отличие длины волны от номинальной составляло ±3…8 нм (при норме от ±10 нм до ±40 нм) для обычных SFP, SFP+, XFP без дальнейшего оптического уплотнения. К оптическим трансиверам CWDM предъявляются более жесткие требования: допустимое отклонение -6/+7,5 нм от номинальной длины волны, соответствующей сетке частот G.694.2. При измерениях разброс составил всего ± 0,4…2,4 нм.


Рис.14. Измерение спектров на выходе оптических передатчиков

* Стабильность центральной длины волны (во времени) – не нормируемый параметр. Однако он, как и стабильность выходной мощности, в какой-то степени характеризует качество передающей части модуля. Дрейф центральной длины волны прекращался примерно в течение 20…30 секунд. Для CWDM трансиверов стабилизация происходила за 3…5 секунд.

* Измеренный коэффициент подавления боковых мод значительно превысил норму — 30 дБ. Лазеры DFB имели значение SMSR в пределах -37…-32 дБ, а EML — в пределах -39…-50 дБ. Это говорит о хорошей избирательности излучателя, т.е. о качестве изготовления внутренней периодической решетки в структуре полупроводника.

Заключение

Сертификационные испытания оптических трансиверов FoxGate подтвердили соответствие параметров электрического и оптического интерфейса требованиям международных стандартов. Результаты, полученные для нормируемых оптических характеристик, находились в заданных пределах, а величина запаса позволила судить о длительной надежной работе модулей, а также о возможности работы на линиях передачи, несколько превышающих по длине расчетные. Дополнительно исследованные характеристики позволили косвенно говорить о высоком качестве компонентов и сборки, что обеспечивает хорошую надежность модулей.

Испытательная лаборатория «Энергосвязь» продемонстрировала хорошую оснащенность современными измерительными приборами оптического диапазона, а также высокий технический и методологический уровень подготовки инженеров-испытателей.
