Темой нашей сегодняшней статьи будет расширение нашей линейки серверов ETegro Hyperion G4 за счет появления моделей c поддержкой дисков 2,5-дюйм ( обозначение SFF). ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

Small Form Factor, или SFF в зависимости от того, о чем материал, может относится как к небольшим настольным корпусам, так и к интерфейсным разъемам. В нашем случае последние имеют место быть, но все же основной особенностью новых моделей серверов ETegro Hyperion G4 является значительно возросшее количество устанавливаемых накопителей за счет перевода их с 3,5-дюймового на 2,5-дюймовый форм-фактор. Для тех, кто использует SSD такие серверы гораздо удобнее, да и высокоскоростные жесткие диски все больше переходят на 2,5-дюймовый форм-фактор, так что такие сервера давно уже не являются чем-то, что нужно лишь очень ограниченному кругу пользователей.

Начинка может быть крайне разнообразной, ее традиционно легко подобрать под себя в нашем конфигураторе, поэтому перед рассмотрением серверов лишь вкратце напомним основные особенности базовых конфигураций:

  • Чипсет Intel C602
  • до 2х процессоров Intel Xeon E5-26xx
  • 24 слота с поддержкой до 768 ГБ восьмиканальной DDR3
  • Сетевые адаптеры: 2 Intel Gigabit Ethernet I350BT2
  • 1 (5 у RS230 G4 SFF) слот PCI-Express 3.0 x16
  • Intel SAS RAID контроллер предлагается в виде дочерней платы с установкой непосредственно на материнку, при этом мы экономим стандартные разъемы PCI-E, либо в стандартном варианте платы расширения
  • Важная особенность данных платформ – поддержка до 2-х дочерних плат расширения из набора: SAS RAID контроллер LSI с 512МБ памяти, SAS HBA контроллер или двухпортовый SFP+ адаптер 10Gb Ethernet. Они, в частности, значительно расширяют гибкость младшей модели (RS 130 G4). В конфигураторе обозначаются как mezz card
  • Контроль и управление реализованы через BMC процессор и функцию KVM over IP
  • 10 отсеков для установки жестких дисков c горячей заменой с доступом с передней панели (24 отсека + 2 места для 2.5" дисков c горячей заменой на задней стенке корпуса в случае RS230)
  • 750 Вт (1100Вт) шасси с дублированным БП с горячей заменой; поддержка Intel Node Management

Ну а теперь – слайды )) Начнем с модели ETegro Hyperion RS130 G4 SFF.

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

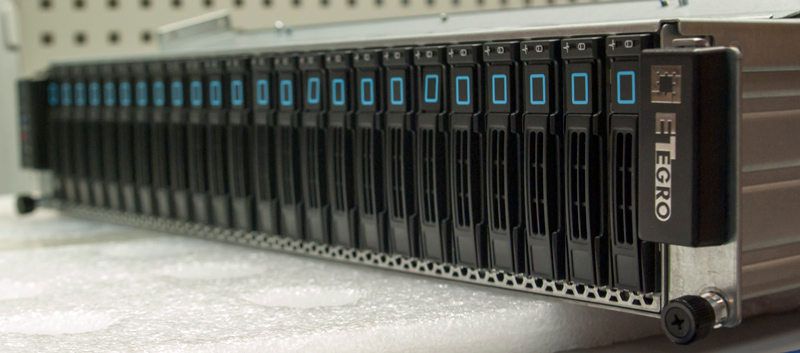

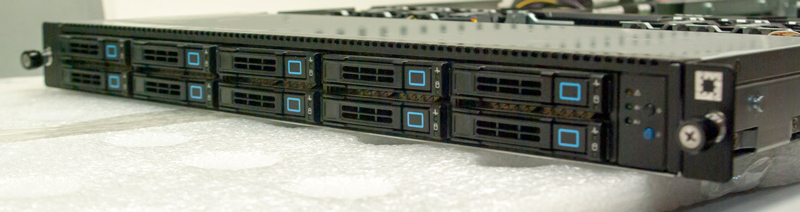

Самое радикальное отличие – конечно же, передняя панель. Вместо привычных салазок с горячим подключением под 3,5-дюймовые диски, расположенных по 4 в ряд, в 1U сервере пять салазок под 2,5-дюймовые накопители, расположившиеся в 2 этажа. Чтобы далеко не ходить, сразу посмотрим и на 2U: в нем вся передняя панель занята длинным рядом 2,5-салазок, поставленных вертикально. Весь привычный функционал в виде горячего подключения, удобного доступа и индикации – на месте.

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

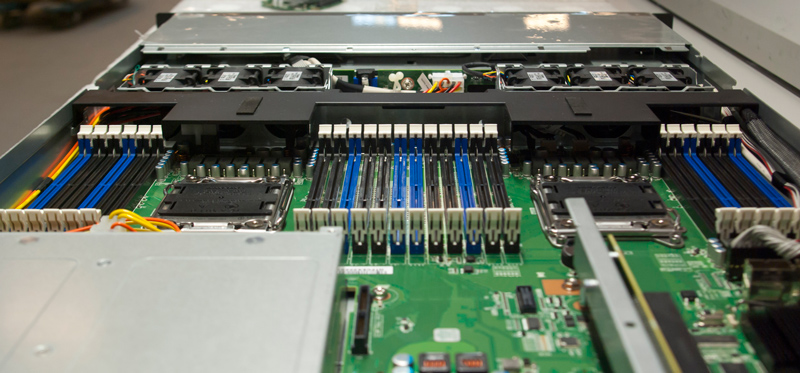

Основная «начинка» платформы осталась прежней, как и у обычных моделей – два процессора и 24 слота памяти занимают большую часть платы. Обратите внимание на формирователь воздушных потоков – казалось бы, мелочь, но от его наличия и формы даже в 1U-корпусе весьма существенно зависит температурный режим.

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

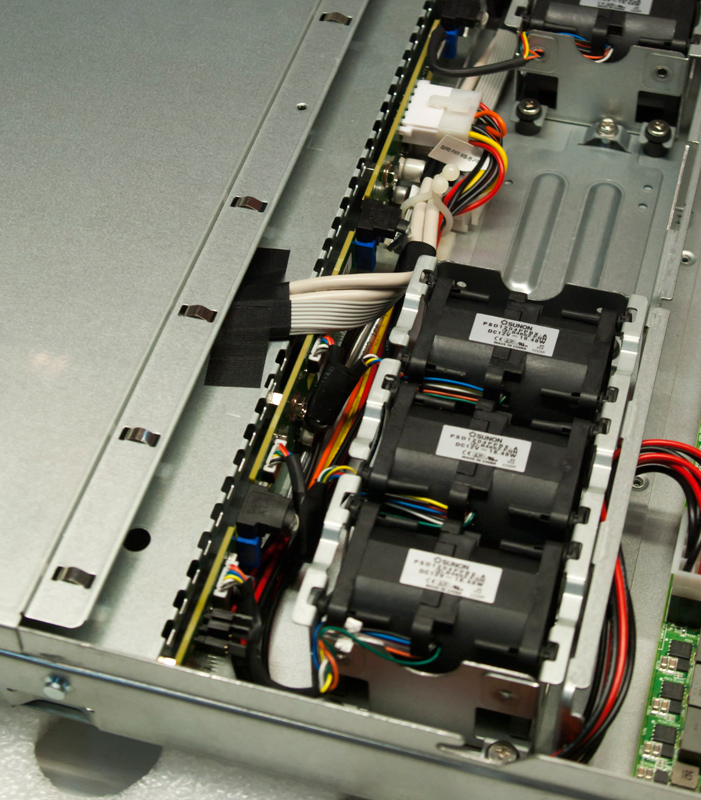

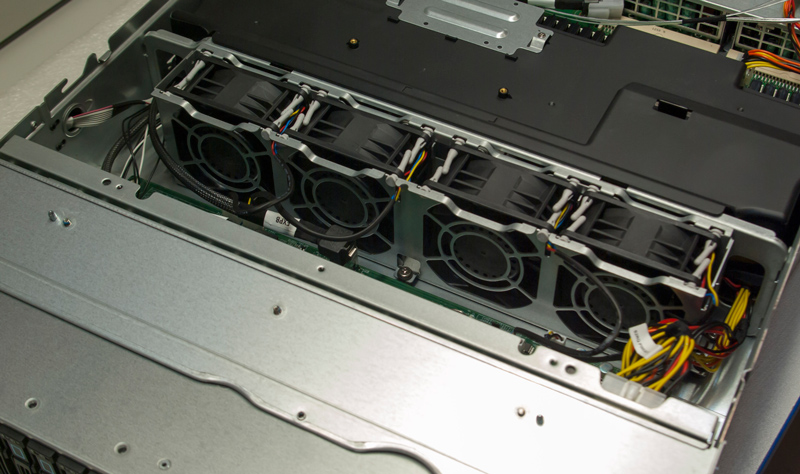

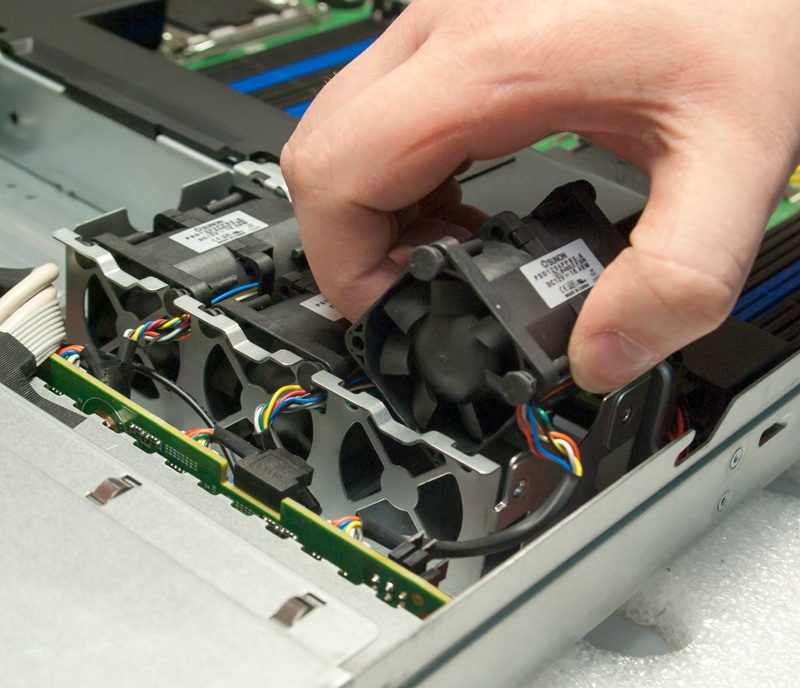

Сразу перед воздушным кожухом стоят два блока по три мощных сдвоенных вентилятора в каждом. Вентиляторы сделаны легкосъемными и установлены при помощи специальных резиновых шпилек. Между ними приютилось посадочное место для батареи питания кэша RAID-контроллеров – пожалуй, это единственное место в корпусе, где ее в принципе можно расположить.

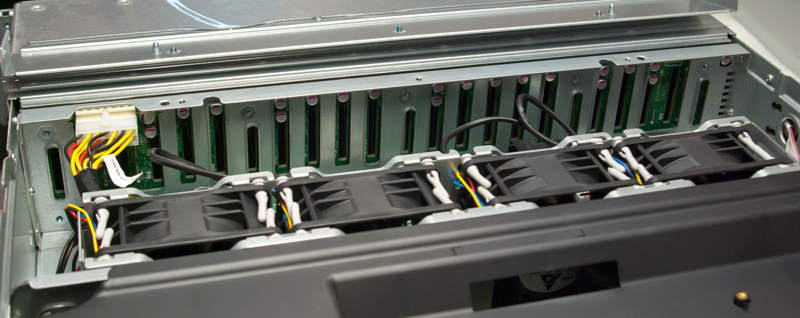

Оцените расстояние между вентиляторами и задней частью дисковой корзины – если бы нам потребовалось к каждому диску провести свои провода (питания и интерфейсные), а не общие на корзину, нам было бы просто негде их разместить.

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

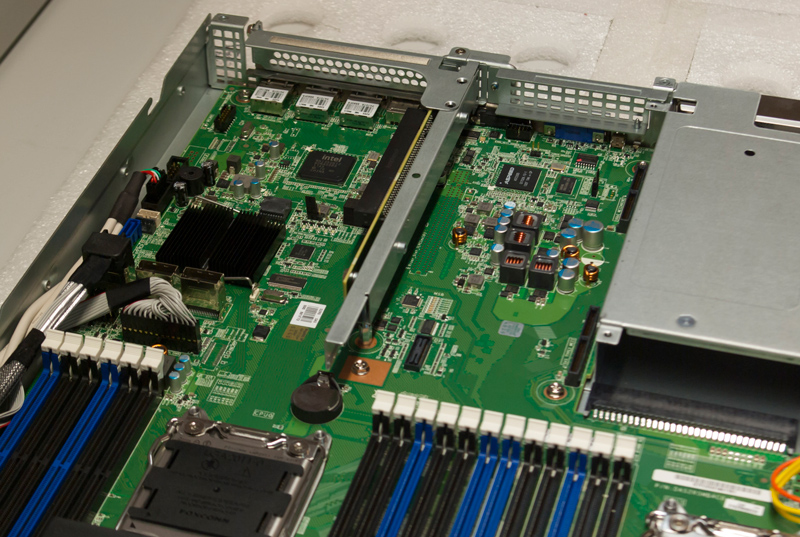

Все оставшееся место в корпусе зарезервировано под платы расширения, которые в таких корпусах традиционно ставятся при помощи рейзера – специальной конструкции, позволяющей «повернуть» разъемы и расположить платы расширения параллельно системной плате.

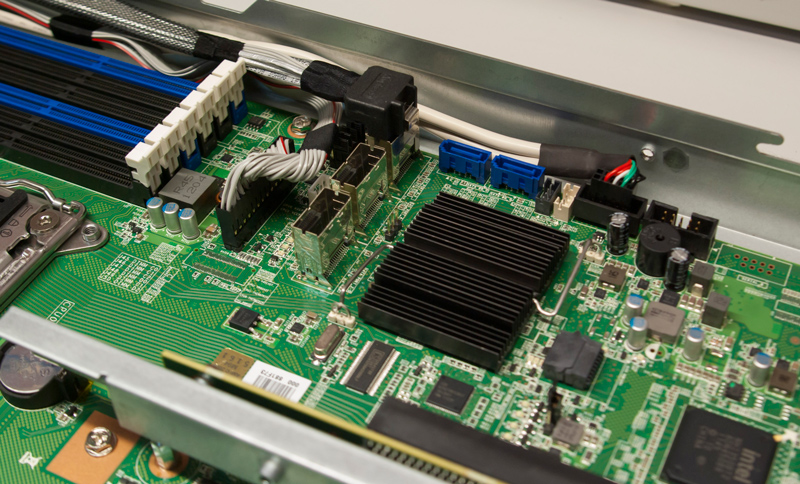

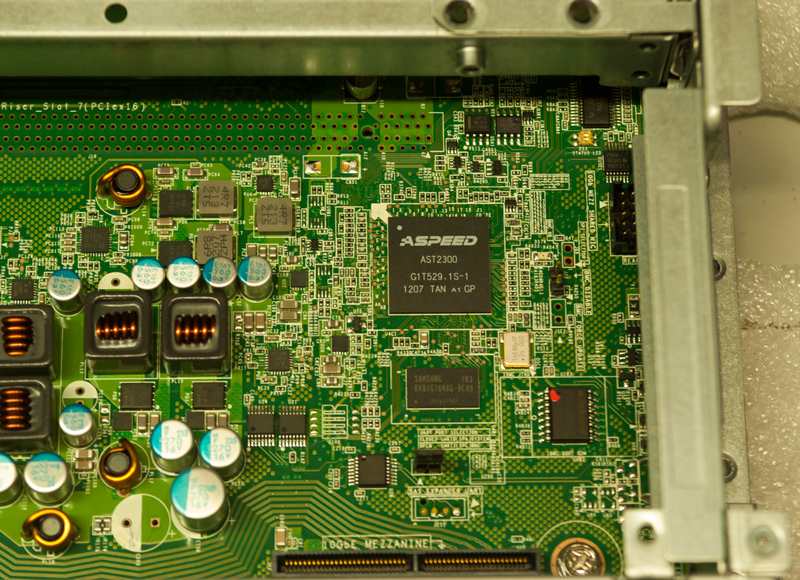

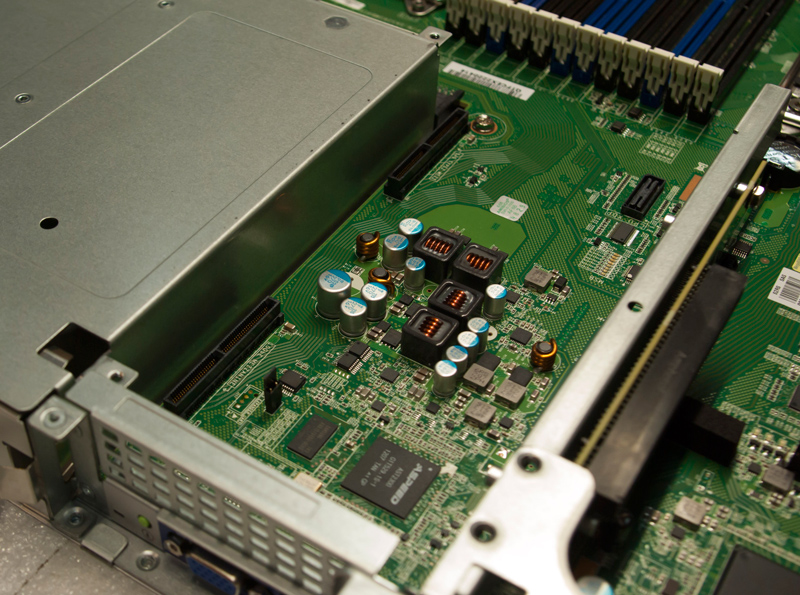

Здесь же расположились всевозможные контроллеры, такие как сервисный процессор или встроенный RAID-контроллер и немногочисленные элементы поверхностного монтажа. Особо внимательные могут на последней фото увидеть даже специальный сервисный разъем Intel. Но на наш взгляд, самыми интересными являются все же два разъема под специальные платы расширения, расположившиеся вплотную к блоку питания.

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

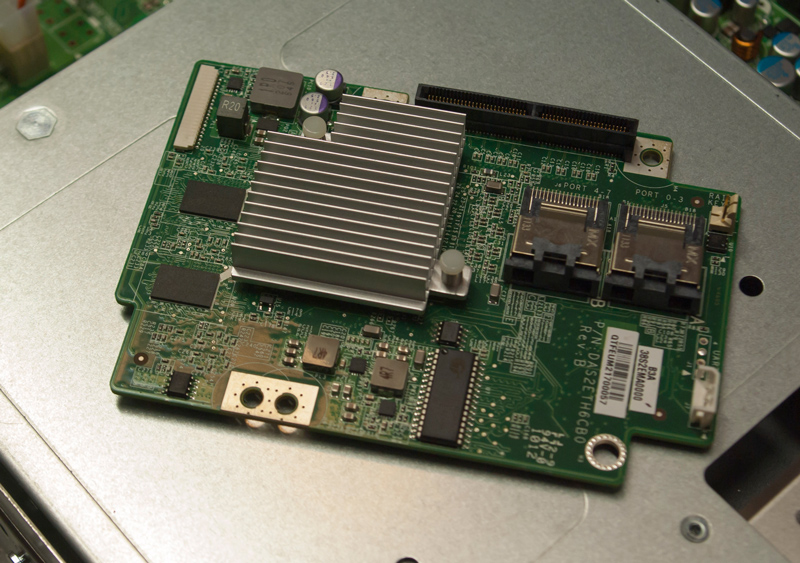

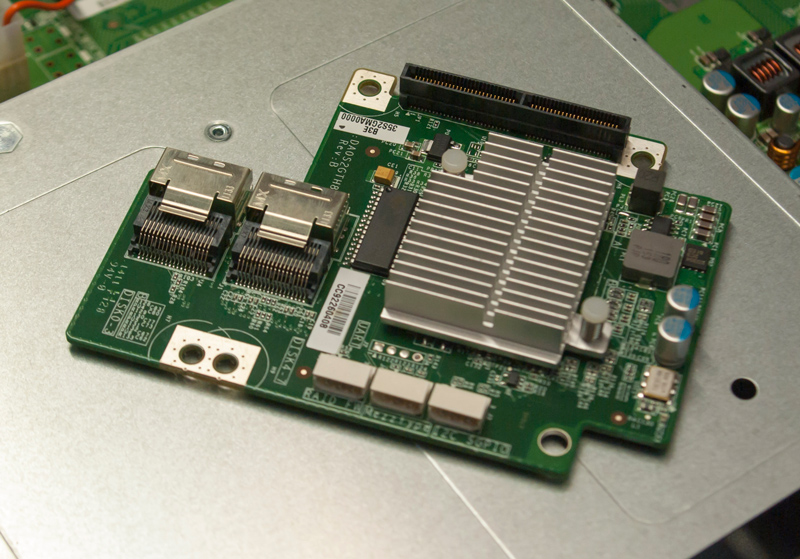

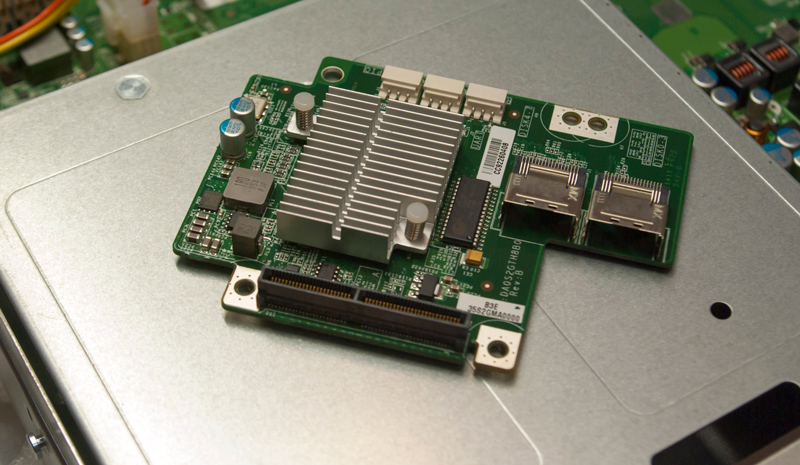

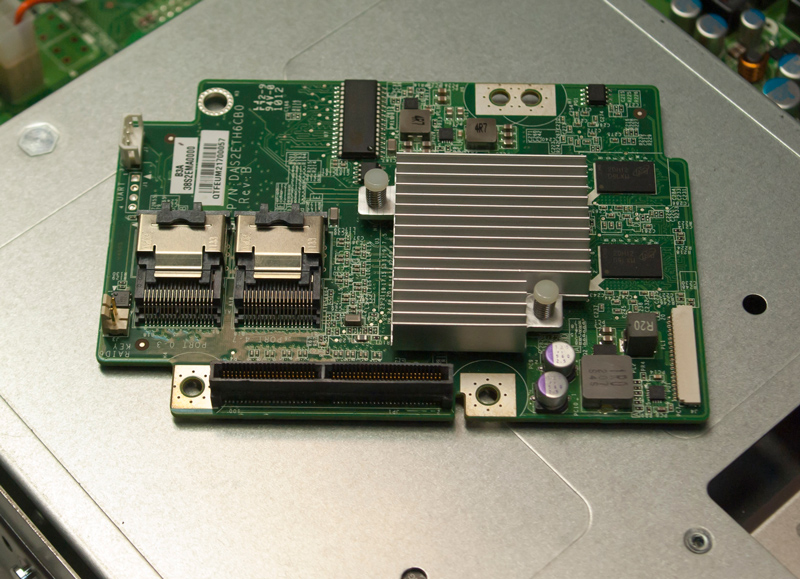

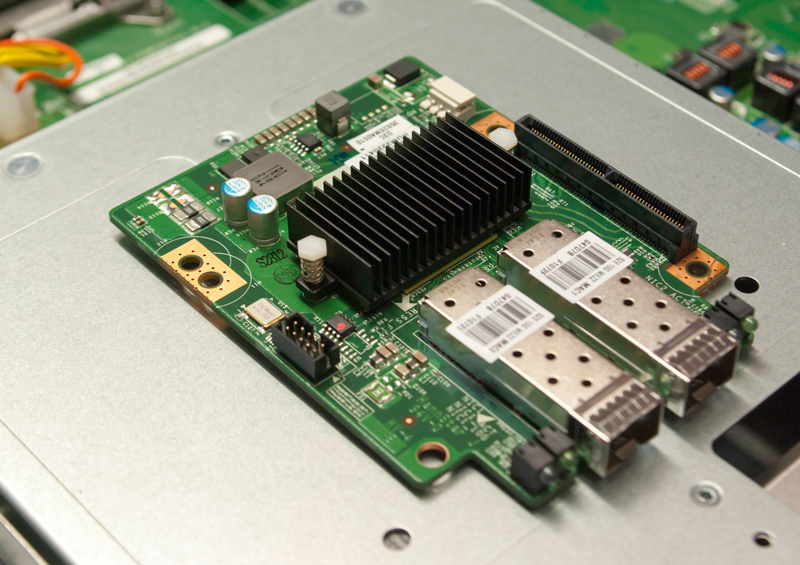

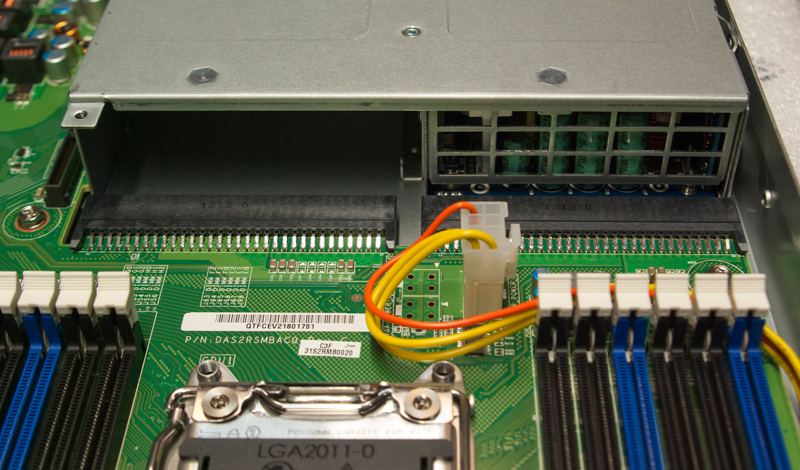

Дизайн этих плат расширения полностью разработан специально для этой серии серверов. Они довольно компактны и устанавливаются параллельно материнской плате и независимо от стандартных слотов. Именно поэтому удалось увеличить доступные функциональные возможности серверов. Перед вами 3 возможные карты расширения, сверху вниз: SAS RAID, SAS HBA и сетевая плата с двумя портами 10G.

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

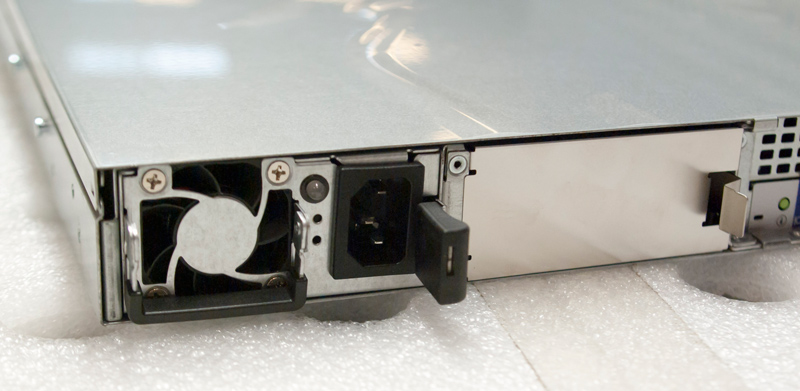

Блоки питания остались неизменными – мы по-прежнему используем компактные, быстроизвлекаемые модели. Высокая степень компактности достигается за счет упрощения конструкции: с блока на плату уходит не пучок проводов, а лишь специальный разъем. Естественно, что в рамках защиты от сбоев предусмотрена возможность установки второго БП с горячим переключением между ними.

Ну а теперь давайте быстро пробежимся взглядом по отличиям 2U варианта ETegro Hyperion RS230 G4 SFF. Переднюю панель мы уже видели, поэтому сразу внутрь.

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

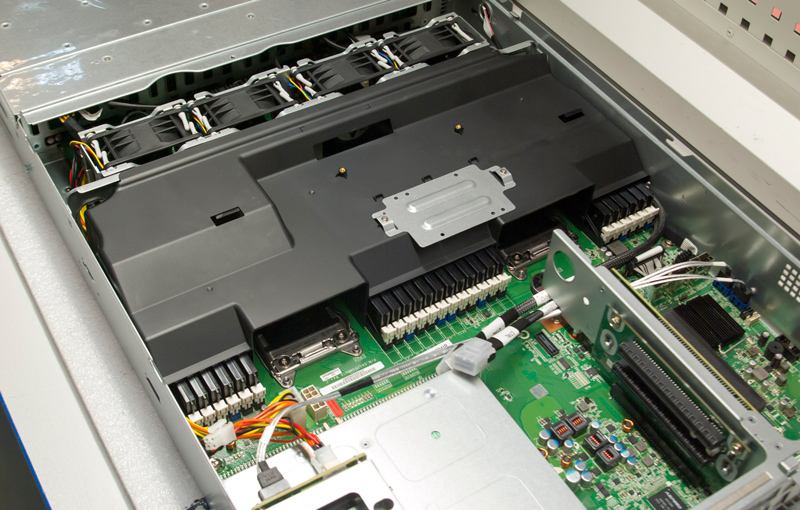

Вертикальное размещение дисков заметно меняет переднюю часть: у нас новая корзина (еще бы, диски не только другие по форм-фактору, но их ведь еще и в два раза больше). Следом за ними снова толстые вентиляторы, правда, теперь одинарные, но зато большего диаметра и занимающие всю ширину. Пластиковый воздушый кожух увеличился в размере и «приютил» на себе посадочное место под батарею RAID-контроллера.

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

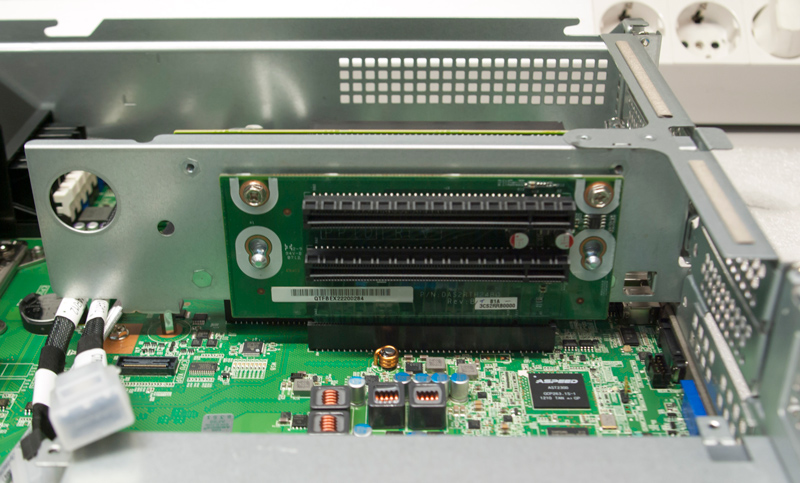

Высота корпуса возросла, а значит у нас больше возможностей для установки плат расширения. В 2U их можно установить до 5 полновесных штук при помощи рейзера, плюс никуда не делись дочерние миниатюрные платы.

ETegro Hyperion RS130 G4 SFF и Hyperion RS230 G4 SFF – больше дисков, еще больше!

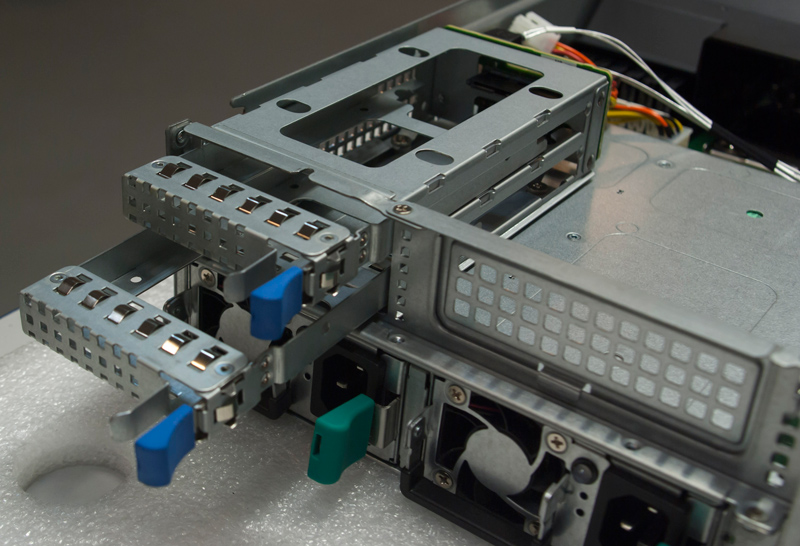

Над блоками питания появилось свободное место – и мы решили, что негоже ему оставаться пустым. Поэтому в нем мы расположили еще одну небольшую корзину на два диска (с салазками и горячим подключением – все как полагается). Кто-то захочет расположить здесь системные диски, кто-то – кэширующие SSD – все в ваших руках.

Если что-то осталось неясным или хочется о чем-то узнать подробнее – не стесняйтесь, пишите.
