В продолжение рубрики "конспект админа" хотелось бы разобраться в нюансах технологий ОЗУ современного железа: в регистровой памяти, рангах, банках памяти и прочем. Подробнее коснемся надежности хранения данных в памяти и тех технологий, которые несчетное число раз на дню избавляют администраторов от печалей BSOD.

Старые песни про новые типы

Сегодня на рынке представлены, в основном, модули с памятью DDR SDRAM: DDR2, DDR3, DDR4. Разные поколения отличаются между собой рядом характеристик – в целом, каждое следующее поколение "быстрее, выше, сильнее", а для любознательных вот табличка:

image alt text

Для подбора правильной памяти больший интерес представляют сами модули:

  • RDIMM — регистровая (буферизованная) память. Удобна для установки большого объема оперативной памяти по сравнению с небуферизованными модулями. Из минусов – более низкая производительность;

  • UDIMM (unregistered DRAM) — нерегистровая или небуферизованная память — это оперативная память, которая не содержит никаких буферов или регистров;

  • LRDIMM — эти модули обеспечивают более высокие скорости при большей емкости по сравнению с двухранговыми или четырехранговыми модулями RDIMM, за счёт использования дополнительных микросхем буфера памяти;

  • HDIMM (HyperCloud DIMM, HCDIMM) — модули с виртуальными рангами, которые имеют большую плотность и обеспечивают более высокую скорость работы. Например, 4 физических ранга в таких модулях могут быть представлены для контроллера как 2 виртуальных;

  • FBDIMM — полностью буферизованная DIMM с высокой надежностью, скоростью и плотностью размещения.

Попытка одновременно использовать эти типы может вызвать самые разные печальные последствия, вплоть до порчи материнской платы или самой памяти. Но возможно использование одного типа модулей с разными характеристиками, так как они обратно совместимы по тактовой частоте. Правда, итоговая частота работы подсистемы памяти будет ограничена возможностями самого медленного модуля или контроллера памяти.

Для всех типов памяти SDRAM есть общий набор базовых характеристик, влияющий на объем и производительность:

  • частота и режим работы;

  • ранг;

  • тайминги.

Конечно, отличий на самом деле больше, но для сборки правильно работающей системы можно ограничиться этими.

Частота и режим работы

Понятно, что чем выше частота — тем выше общая производительность памяти. Но память все равно не будет работать быстрее, чем ей позволяет контроллер на материнской плате. Кроме того, все современные модули умеют работать в в многоканальном режиме, который увеличивает общую производительность до четырех раз.

Режимы работы можно условно разделить на четыре группы:

  • Single Mode — одноканальный или ассиметричный. Включается, когда в системе установлен только один модуль памяти или все модули отличаются друг от друга. Фактически, означает отсутствие многоканального доступа;

  • Dual Mode — двухканальный или симметричный. Слоты памяти группируются по каналам, в каждом из которых устанавливается одинаковый объем памяти. Это позволяет увеличить скорость работы на 5-10 % в играх, и до 70 % в тяжелых графических приложениях. Модули памяти необходимо устанавливать парами на разные каналы. Производители материнских плат обычно выделяют парные слоты одним цветом;

  • Triple Mode — трехканальный режим работы. Модули устанавливаются группами по три штуки — на каждый из трех каналов. Аналогично работают и последующие режимы: четырехканальные (quad-channel), восьмиканальные (8-channel memory) и т.п.

  • Flex Mode – позволяет увеличить производительность оперативной памяти при установке двух модулей различного объема, но с одинаковой частотой.

Для максимального быстродействия лучше устанавливать одинаковые модули с максимально возможной для системы частотой. При этом используйте установку парами или группами — в зависимости от доступного многоканального режима работы.

Ранги для памяти

Ранг (rank) — область памяти из нескольких чипов памяти в 64 бита (72 бита при наличии ECC, о чем поговорим позже). В зависимости от конструкции модуль может содержать один, два или четыре ранга.

Узнать этот параметр можно из маркировки на модуле памяти. Например уKingston число рангов легко вычислить по одной из трех букв в середине маркировки: S (Single — одногоранговая), D (Dual — двухранговая), Q (Quad — четырехранговая).

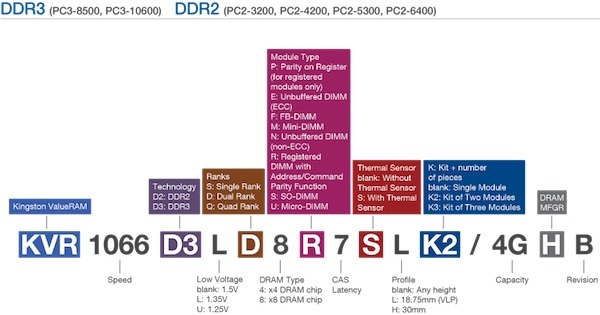

Пример полной расшифровки маркировки на модулях Kingston:

image alt text

Серверные материнские платы ограничены суммарным числом рангов памяти, с которыми могут работать. Например, если максимально может быть установлено восемь рангов при уже установленных четырех двухранговых модулях, то в свободные слоты память добавить не получится.

Перед покупкой модулей есть смысл уточнить, какие типы памяти поддерживает процессор сервера. Например, Xeon E5/E5 v2 поддерживают одно-, двух- и четырехранговые регистровые модули DIMM (RDIMM), LRDIMM и не буферизированные ECC DIMM (ECC UDIMM) DDR3. А процессоры Xeon E5 v3 поддерживают одно- и двухранговые регистровые модули DIMM, а также LRDIMM DDR4.

Немного про скучные аббревиатуры таймингов

Тайминги или латентность памяти (CAS Latency, CL) — величина задержки в тактах от поступления команды до ее исполнения. Числа таймингов указывают параметры следующих операций:

  • CL (CAS Latency) – время, которое проходит между запросом процессора некоторых данных из памяти и моментом выдачи этих данных памятью;

  • tRCD (задержка от RAS до CAS) – время, которое должно пройти с момента обращения к строке матрицы (RAS) до обращения к столбцу матрицы (CAS) с нужными данными;

  • tRP (RAS Precharge) – интервал от закрытия доступа к одной строке матрицы, и до начала доступа к другой;

  • tRAS – пауза для возврата памяти в состояние ожидания следующего запроса;

  • CMD (Command Rate) – время от активации чипа памяти до обращения к ней с первой командой.

Разумеется, чем меньше тайминги – тем лучше для скорости. Но за низкую латентность придется заплатить тактовой частотой: чем ниже тайминги, тем меньше допустимая для памяти тактовая частота. Поэтому правильным выбором будет "золотая середина".

Существуют и специальные более дорогие модули с пометкой "Low Latency", которые могут работать на более высокой частоте при низких таймингах. При расширении памяти желательно подбирать модули с таймингами, аналогичными уже установленным.

RAID для оперативной памяти

Ошибки при хранении данных в оперативной памяти неизбежны. Они классифицируются как аппаратные отказы и нерегулярные ошибки (сбои). Память с контролем четности способна обнаружить ошибку, но не способна ее исправить.

Для коррекции нерегулярных ошибок применяется ECC-память, которая содержит дополнительную микросхему для обнаружения и исправления ошибок в отдельных битах.

Метод коррекции ошибок работает следующим образом:

  1. При записи 64 бит данных в ячейку памяти происходит подсчет контрольной суммы, составляющей 8 бит.

  2. Когда процессор считывает данные, то выполняется расчет контрольной суммы полученных данных и сравнение с исходным значением. Если суммы не совпадают – это ошибка.

  3. Если ошибка однобитовая, то неправильный бит исправляется автоматически. Если двухбитовая – передается соответствующее сообщение для операционной системы.

Технология Advanced ECC способна исправлять многобитовые ошибки в одной микросхеме, и с ней возможно восстановление данных даже при отказе всего модуля DRAM.

image alt text

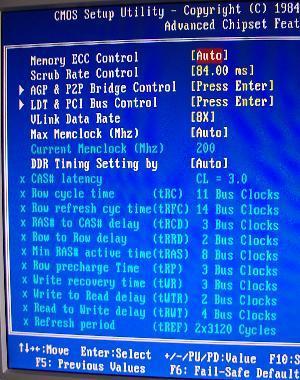

Исправление ошибок нужно отдельно включить в BIOS

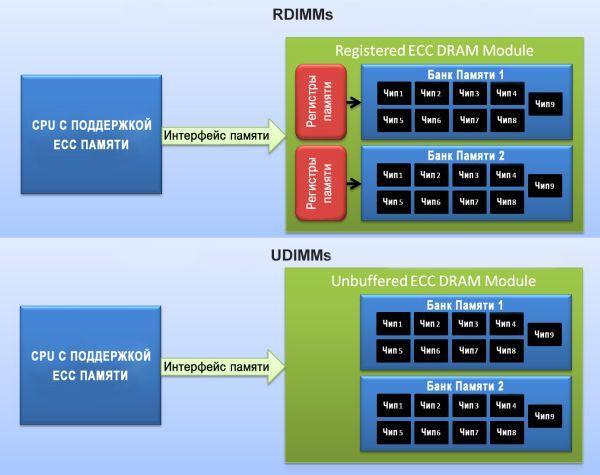

Большинство серверных модулей памяти являются регистровыми (буферизованными) – они содержат регистры контроля передачи данных.

Регистры также позволяют устанавливать большие объемы памяти, но из-за них образуются дополнительные задержки в работе. Дело в том, что каждое чтение и запись буферизуются в регистре на один такт, прежде чем попадут с шины памяти в чип DRAM, поэтому регистровая память оказывается медленнее не регистровой на один такт.

image alt text

Источник — nix.ru

Все регистровые модули и память с полной буферизацией также поддерживают ECC, а вот обратное не всегда справедливо. Из соображений надежности для сервера лучше использовать регистровую память.

Многопроцессорные системы и память

Для правильной и быстрой работы нескольких процессоров, нужно каждому из них выделить свой банк памяти для доступа "напрямую". Об организации этих банков в конкретном сервере лучше почитать в документации, но общее правило такое: память распределяем между банками поровну и в каждый ставим модули одного типа.

Если пришлось поставить в сервер модули с меньшей частотой, чем требуется материнской плате – нужно включить в BIOS дополнительные циклы ожидания при работе процессора с памятью.

Для автоматического учета всех правил и рекомендаций по установке модулей можно использовать специальные утилиты от вендора. Например, у HP есть Online DDR4 (DDR3) Memory Configuration Tool.

Итого

Вместо пространственного заключения приведу общие рекомендации по выбору памяти:

  • Для многопроцессорных серверов HP рекомендуется использовать только регистровую память c функцией коррекции ошибок (ECC RDIMM), а для однопроцессорных — небуферизированную с ECC (UDIMM). Планки UDIMM для серверов HP лучше выбирать от этого же производителя, чтобы избежать самопроизвольных перезагрузок.

  • В случае с RDIMM лучше выбирать одно- и двухранговые модули (1rx4, 2rx4). Для оптимальной производительности используйте двухранговые модули памяти в конфигурациях 1 или 2 DIMM на канал. Создание конфигурации из 3 DIMM с установкой модулей в третий банк памяти значительно снижает производительность.

  • Из тех же соображений максимальной скорости желательно избегать использования четырехранговой памяти RDIMM, поскольку она снижает частоту до 1066 МГц в конфигурациях с одним модулем на канал, и до 800 МГц – в конфигурациях с двумя модулями на канал. Справедливо для серверов на базе Intel Xeon 5600 и Xeon E5/E5 v2.

Список короткий, но здесь все самое необходимое и наименее очевидное. Конечно же, старый как мир принцип RTFM никто не отменял.
