Организация коммутационного поля СКС высокой плотности

в 1:48, , рубрики: Блог компании МУК, комутационное поле, сервера, Серверная оптимизация, системное администрирование, хранение данных, хранилища данных, метки:

Объем и плотность коммутационного поля СКС прямо пропорциональны хаосу на нем и обратно пропорциональны возможности его устранения. Проблематика проектирования и построения новой СКС сводится к расстановке рабочих мест, кабельных трасс и коммутационных узлов. Никто не задумывается о технических решениях, призванных обеспечить эффективное эксплуатирование системы после ее сдачи.

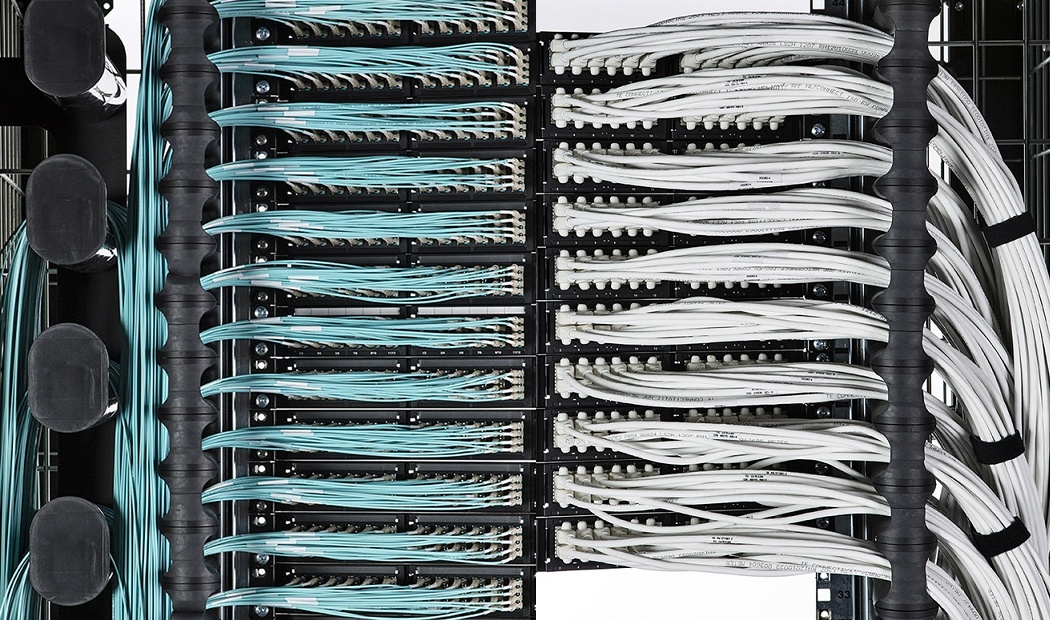

Организация коммутационного поля СКС высокой плотности - 1

Под эксплуатацией я в первую очередь подразумеваю работу с коммутационным полем. Для организации коммутационного узла инсталлятор обычно ограничивается комплектом: шкаф, патч-панели, горизонтальные организаторы. Вне зависимости от кол-ва «портов». Все. Заказчик, принимая СКС, видит идеалистическую картину, без «паутины» коммутационных шнуров и осознания неотвратимости хаоса:

Организация коммутационного поля СКС высокой плотности - 2

Через 2-3 годя все изменится. Как вы думаете, принял бы заказчик вот такой треш?

Организация коммутационного поля СКС высокой плотности - 3

А он неизбежен. Шкаф шириной всего 600мм, все организаторы горизонтальные. Без шансов.
Кто-то будет утверждать, что виной всему ленивые администраторы, которые не следят за порядком. Это справедливо, но только отчасти. Если у людей нет нормального инструментария, если они загнаны в рамки, когда невозможно обеспечить эффективную организацию кабелей, то тут любой опустит руки.
Чтобы избежать этого, нужно соблюдать всего 3 простых принципа:

Принцип №1
Минимальная ширина коммутационного шкафа — 750мм. Минимальное расстояние между стойками при рядном расположении — 200 мм.

Аргументация: все излишки коммутационных шнуров должны укладываться в вертикальной, а не горизонтальной плоскости. Если нет места по вертикали, как в 600-мм шкафах, все излишки буду забиваться в горизонтальные организаторы или просто висеть соплями на фасаде кросса. Коммутационный шнур должен уходить от порта коммутационной панели или коммутатора влево или вправо, по кратчайшему пути. Все лишнее укладывается вне фасадной части кросса.

Минимальное расстояние между стойками при рядном расположении — 200 мм.

Организация коммутационного поля СКС высокой плотности - 4

Минимальная ширина коммутационного шкафа — 750мм.

Организация коммутационного поля СКС высокой плотности - 5

Принцип №2
Используйте вертикальные кабельные организаторы. Прекратите использовать горизонтальные организаторы. Вообще.

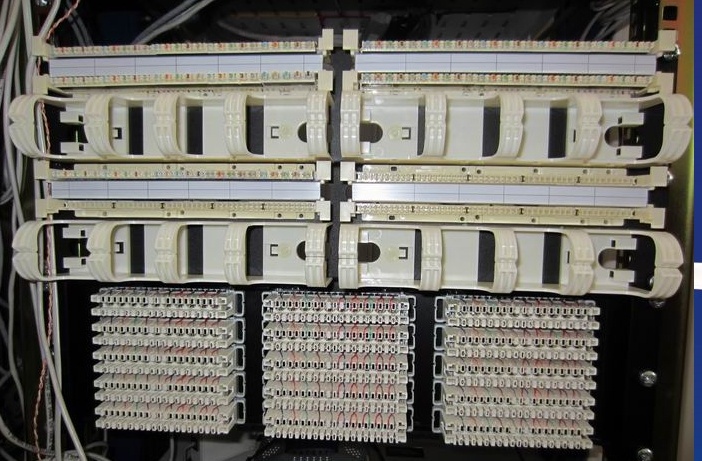

Введение: горизонтальные организаторы – это анохронизм, унаследованный по инерции от 110 кросс-панелей. Напомню, что 110 кросс-панель – это предок нынешних патч-панелей, где на фронтальной стороне вместо привычного разъемного соединителя RJ45 (8P8C) использовались соединители 110 типа. Коммутационные шнуры были тонкие и легкие (неэкранированные, не выше категории 5/5е).

Организация коммутационного поля СКС высокой плотности - 6

Панели 110 типа принудительно комплектовалась горизонтальным организатором. И хотя излишки шнуров здесь также должны были отводится в вертикальную плоскость, горизонтальный организатор со временем на столько закрепился у всех в сознании, что его отсутствие уже в современной СКС, может вызвать истерику даже у считающих себя профессионалами ИТ-специалистов.

В результате, в идеальном случае получается как-то так:

Организация коммутационного поля СКС высокой плотности - 7

Читабельность маркировки панелей даже при таком, казалось бы «красивом» состоянии, нулевая. Выискивать нужный патч-корд, вынимать его через все эти колечки, выпутывать из пучка и укладывать снова – задача для человека напрочь лишенного эмоций. Ниже пример шкафа с установленными горизонтальными организаторами, смысл установки которых изначально отсутствовал. Что собственно красочно и подтверждено.

Организация коммутационного поля СКС высокой плотности - 8

Организаторы есть. Порядка нет, и не будет. И причина тут не в администраторе. Ему изначально подсунули, скажем так, тухлый вариант.

Вопрос: Что же делать?
Ответ: Использовать вертикальные/боковые кабельные организаторы в шкафа и стойках. По возможности использовать специализированные конструктивы для организации коммутационного поля высокой плотности. Про горизонтальные организаторы забыть.
Аргументация будет по большей части визуальной.

Пример №1 Кабельные организаторы AMP NETCONNECT NEW Hi-D

Организация коммутационного поля СКС высокой плотности - 9

Пример с медью, при плотности 48 портов на 1U:

Организация коммутационного поля СКС высокой плотности - 10

Пример с оптикой, при плотности 48xLC Duplex на 1U:

Организация коммутационного поля СКС высокой плотности - 11

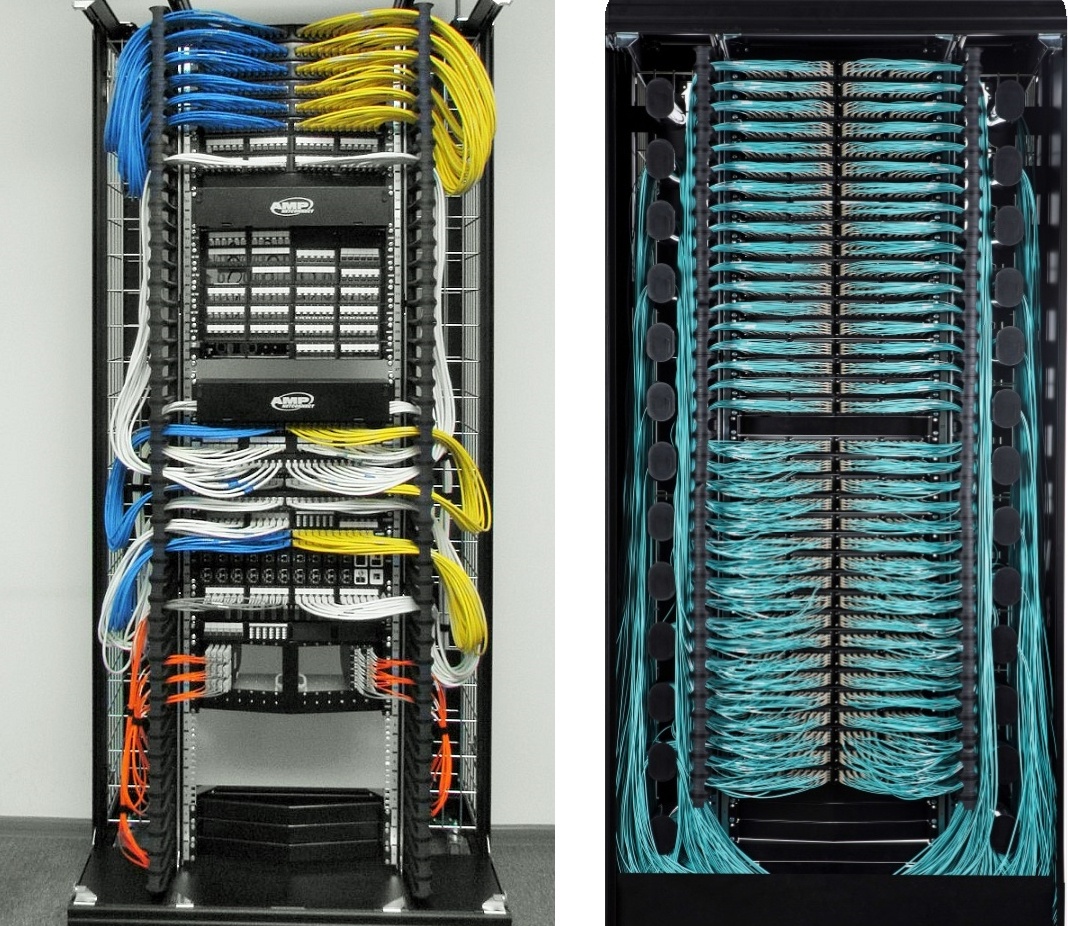

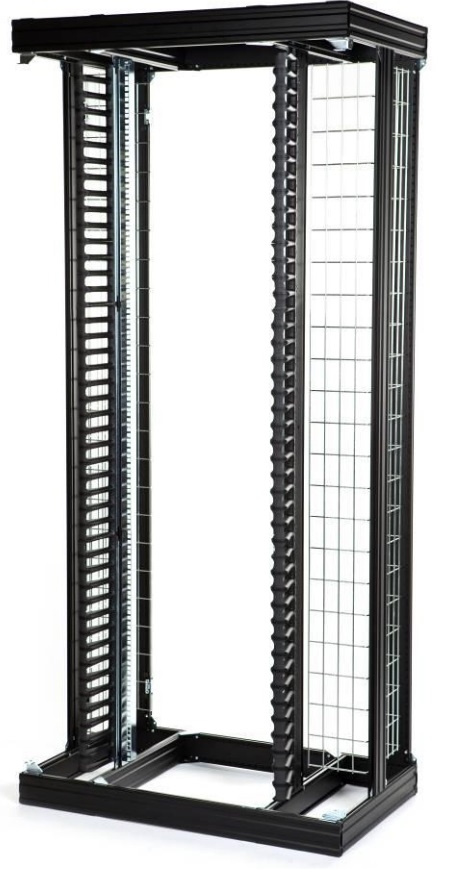

Они же в связке с специализированным решением AMP NETCONNECT Netpodium:

Организация коммутационного поля СКС высокой плотности - 12

Организация коммутационного поля СКС высокой плотности - 13

Картинки конечно маркетинговые, не совсем из реальной жизни, но преимущество вертикальных организаторов перед горизонтальными демонстрируют. Нет ни хаоса с паутиной, маркировка коммутационных панелей читабельна, лишние юниты под организаторы не задействованы.

Вот вариант организаторов от APC в шкафу APC:

Организация коммутационного поля СКС высокой плотности - 14

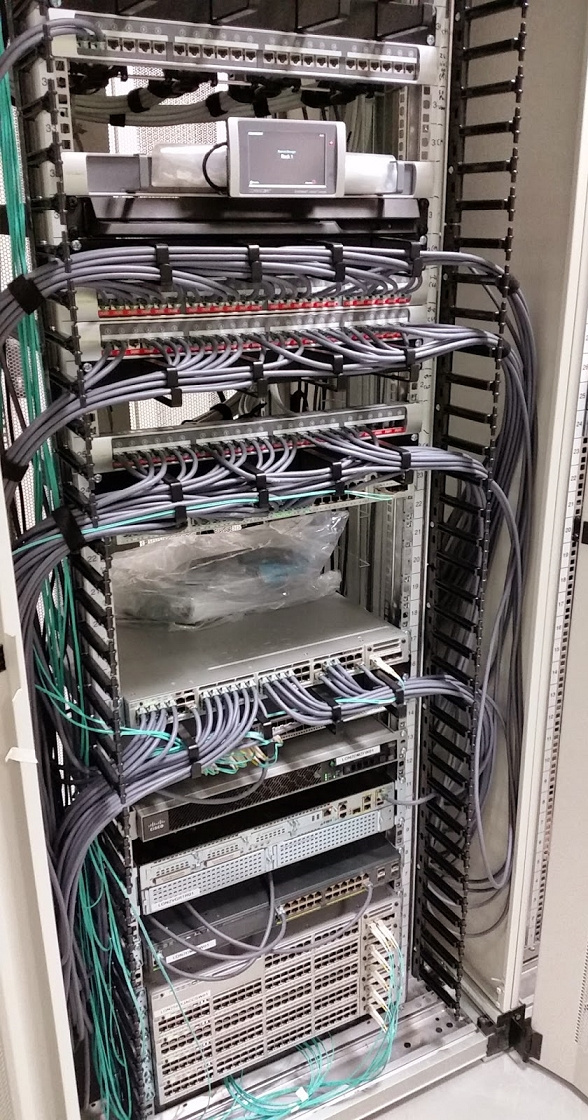

Вот еще примеры организаторов от других производителей (к сожалению, не идентифицированных):

Организация коммутационного поля СКС высокой плотности - 15

Организация коммутационного поля СКС высокой плотности - 16

На последней картинке есть горизонтальные организаторы, но поверьте, они не нужны. Вы поймете это ознакомившись с принципом №3.
Некоторые решения (те же Hi-D от AMP Netconnect) позволяю обеспечить организацию только в выделенных юнитах. Все зависит от модели: для 1U, 2U, 4U и т.д. Т.е. нет необходимости переплачивать за 42U комплект.

Организация коммутационного поля СКС высокой плотности - 17

Раз уж мы затронули тему специализированных коммутационных стоек, то стоит сказать несколько слов о них. Я уже привел пример конструктива– AMP NETCONNECT Netpodium. Это решение было разработано с нуля и специально для узлов коммутации высокой плотности портов.

Аналогичные решения, других производителей, основаны на использование стандартных открытых стоек, с вертикальными кабельными организаторами. Они немного проигрывают Netpodium, но все же много лучше обычных шкафов. И все они исповедуют принцип максимального ухода от использования горизонтальных организаторов. С целью экономии пространства и более эффективной организации кабелей.

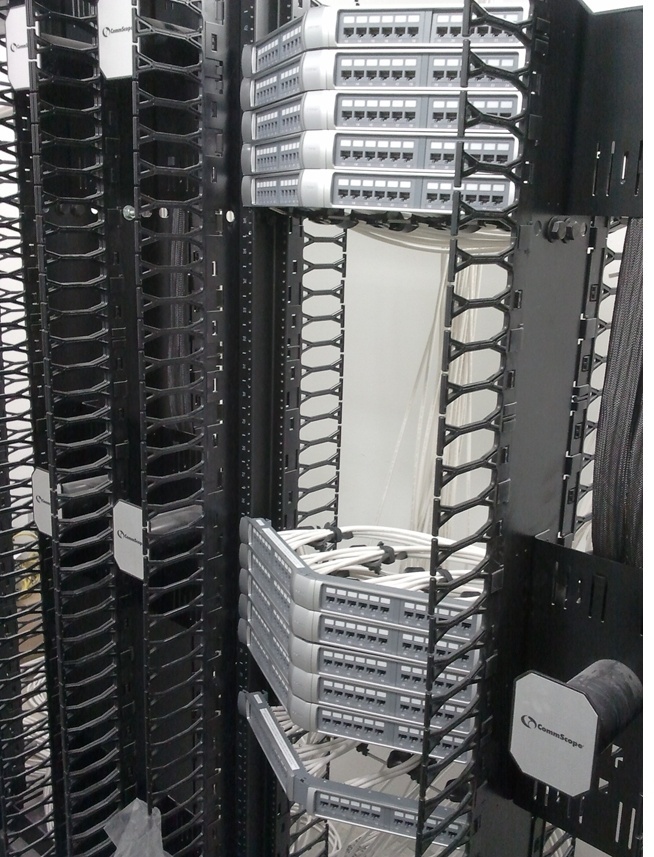

Решение от Systimax:

Организация коммутационного поля СКС высокой плотности - 18

Организация коммутационного поля СКС высокой плотности - 19

Решение от Panduit:

Организация коммутационного поля СКС высокой плотности - 20

Решение от Chatsworth:

Организация коммутационного поля СКС высокой плотности - 21

Горизонтальные организаторы если и используются, то в основном в качестве транзитных каналов, для перехода коммутационных шнуров с одной стороны стойки на другую.

Принцип №3

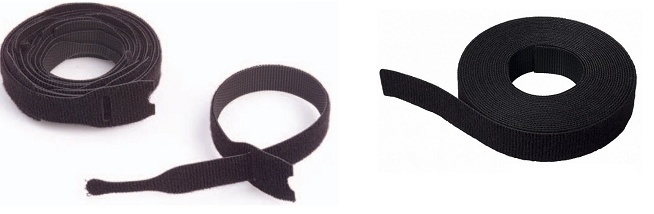

Жгутируйте и укладывайте патч-корды при помощи матерчатых стяжек-липучек Velcro. Это обеспечит прекрасный внешний вид и читабельность маркировки коммутационной панели. А также защитит шнуры от переплетения в пучке.

Организация коммутационного поля СКС высокой плотности - 22

Организация коммутационного поля СКС высокой плотности - 23

Организация коммутационного поля СКС высокой плотности - 24

Практика показывает, что расстегнуть и застегнуть Velcro на аккуратном жгуте проще и быстрее, чем выпутывать патч-корд из колец горизонтального организатора, где патч-корды обычно переплетены.

Подытожив, я еще раз напомню 3 принципа правильной организации вашего коммутационного узла:

1. Шкаф шириной от 750мм. В случае со стойками –расстояние между ними минимум 200мм.
2. Приоритетное использование вертикальных кабельных организаторов. В идеальном варианте в сочетании с открытыми стойками или специализированными конструктивами, такими как Netpodium от AMP NETCONNECT.
3. Активное использование для организации коммутационных шнуров матерчатых стяжек-липучек Velcro.
