Разбор множества мелких, относительно связанных между собой, тем: программный и аппаратный сброс настроек, функция Protected RouterBoot, бекапы и экспорт конфигурации, разбивка flash памяти на разделы.

Программный сброс настроек

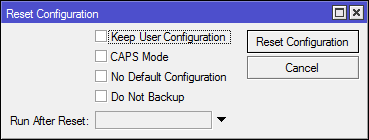

Если есть доступ к роутеру от пользователя с full правами, то можно сбросить все настройки через [System] → [Reset Configuration]

Mikrotik: сброс настроек, бекапы и DualBoot - 1

Что тут есть:

  • Keep user setting — не удалять учетные записи пользователей.
  • CAPS mode — после сброса искать контроллер CAPsMAN.
  • No Default Configuration — не создавать дефолтную конфигурацию после сброса.
  • Do Not backup — не создавать бекап перед сбросом. Если не отметить, то созданный бекап не будет запаролен.
  • Run After Reset — скрипт, который будет выполнен после сброса и перезагрузки роутера.
  • Во время сброса содержимое flash памяти не затирается.

Консольный вариант:

/system reset-configuration no-defaults=yes skip-backup=yes

Аппаратный сброс настроек

Все зависит от модели роутера, возможно три варианта:

Присутствует кнопка reset

Для начала отключаем питание, зажимаем reset и включаем питание. Отпускаем через:

  • 3 секунды(до мигания ACT) — загрузка с запасного бутлоадера. Помогает если произошел сбой при обновлении системы либо firmware.
  • 5 секунд(ACT мигает) — сброс настроек.
  • 10 секунд(ACT перестает мигать) — поиск контроллера CAPsMAN.
  • 15 секунд(ACT не горит) — поиск сервера netinstall.

Контактная площадка

На wiki утверждают, что все девайсы оснащены подобной площадкой. Ради интереса вскрыл RB491-2nD и не обнаружил таковой.

Технология сброса: отключаем питание, замыкаем площадку(бипер издает хрипящий писк) и не отпускаем до полной загрузки.

Перемычка

Присутствует на старых моделях.

Технология сброса: отключаем питание, замыкаем перемычку, ждем полной загрузки, убираем перемычку.

Protected RouterBoot

Может случится ситуация, когда после сброса чужого(иначе вы бы знали) роутера он не будет загружаться дальше «первого пика» — это новая фитча от Mikrotik затирающая всю флеш память( включая RouterOS), для восстановления потребуется netinstall.

Про RouterBoot

RouterBoot — начальный загрузчик на девайсах Mikrotik, с ним можно взаимодействовать через Serial интерфейс и одно из предназначений Protected RouterBoot не давать вмешиваться в процесс загрузки.

Загрузчик разделен на две части:

  • Recovery — поставляется вместе с девайсом и совпадает с Factory Firmware.
  • Current — поставляется с пакетом system, но обновляется отдельно.

Mikrotik: сброс настроек, бекапы и DualBoot - 2

Посмотреть текущие версии можно в [System] → [RouterBoard]. Кнопкой [Upgrade] производится обновление Current загрузчика. Если система работает плохо и загружается только с резервного(как написано разделом выше), то в [Settings] можно явно указать recovery загрузчик в качестве постоянного, опция Auto Upgrade для обновления current загрузчика вместе с RouterOS. И раз мы тут — опция Silent Boot отключает звуки во время загрузки.

Консольный вариант

# Посмотреть информацию
/system routerboard print
/system routerboard setting print
# Обновить загрузчик
/system routerboard upgrade
# Включить загрузку с Recovery
/system routerboard setting set force-backup-booter=yes
# Отключить beeper
/system routerboard setting set silent-boot=yes

На каких версиях Firmware работает Protected RouterBoot

Гарантированную работу обещают для девайсов с Factory Firmware 3.24 и выше, если ваш девайс более старый, то функцию возможно активировать установив специальный пакет, но только на Bugfix версии RouterOS.

Даунгрейд до Bugfix и спец. версия загрузчика

На форуме и wiki предупреждают, что все эксперементально и делается на ваш страх и риск. Читайте тему, там есть список моделей и файлов обновлений, я напишу на примере RB951G.
Ошибка выглядит так:

Mikrotik: сброс настроек, бекапы и DualBoot - 3

Загружаем отсюда, пакет *.dpk для своей архитектуры.

Mikrotik: сброс настроек, бекапы и DualBoot - 4

Копируйте на устройство, если у вас bugfix ветка то достаточно перезагрузиться, если нет читаем дальше.

Откат прошивки. Вариант 1:

[System] → [Packages] → [Check for updates]
Channel: Bugfix Only
нажимаем [Download and Install]
Консольный вариант:

/system package update set channel=bugfix
/system package update check-for-updates
/system package update install

Mikrotik: сброс настроек, бекапы и DualBoot - 5

Откат прошивки. Вариант 2:

Загружаем необходимую версию(6.40.8 на данный момент) RouterOS из архива, распаковываем и копируем на MikroTik необходимые пакеты.

Далее: [System] → [Packages] → [Downgrade]

Mikrotik: сброс настроек, бекапы и DualBoot - 6

Консольный вариант:

/system package downgrade

Результат:

Mikrotik: сброс настроек, бекапы и DualBoot - 7

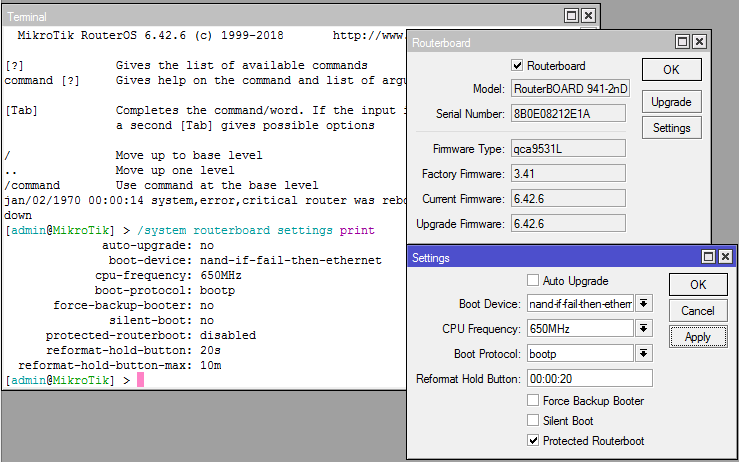

[System] → [RouterBoard] → [Settings]

Mikrotik: сброс настроек, бекапы и DualBoot - 8

Включаем Protected RouterBoot=yes, что теперь.

  • Взаимодействие с RouterBoot на этапе загрузки будет невозможно.
  • Кнопка Reset будет работать в единственном режиме — затирать flash память. Опции reformat-hold-button и reformat-hold-button-max определяют минимальное и максимальное значение время удержания кнопки Reset. Необходимо попасть в установленный промежуток. Форматирование памяти может занимать до 5 минут.
  • Etherboot не будет работать.
  • Сброс через замыкания контактов на плате не будет работать.

Я не призываю вас включать эту опцию в обязательном порядке, думайте сами когда оно вам надо, а когда можно обойтись без подобных мер.

Восстановление прошивки средствами netinstall

Netinstall — универсальный инструмент для прошивки и предварительной настройки роутеров MikroTik. При использовании происходит ворматирование внутренней памяти и конфигурации, без изменения останутся только настройки в [System] → [RouterBOARD]

Доступен только для ОС Windows по ссылке. Конфликтует с некоторыми фаерволами и антивирусами(добавлять в исключения), могут быть проблемы при запуске от пользователей с ограниченными правами — запускаем «От администратора».

Порядок действий

  • Потребуются файлы прошивки отсюда. можете брать целиковый main, либо распаковать необходимые пакеты из extra, обязателен только пакет system.
  • Проводное соединение с роутером. Причем ПК и роутер должны находиться в пределах одного сегмента сети, лучше соединять кабелем напрямую.
  • Рекомендуют отключить на ПК все лишние сетевые интерфейсы. На практике — проблем с этим обычно не возникает.
  • Установить на проводном интерфейсе к которому подключен роутер статический ip, например: 192.168.100.1/24.
  • Если на Mikrotik присутствует порт с надписью Boot, то подключаетесь к нему, если нет — к первому порту.

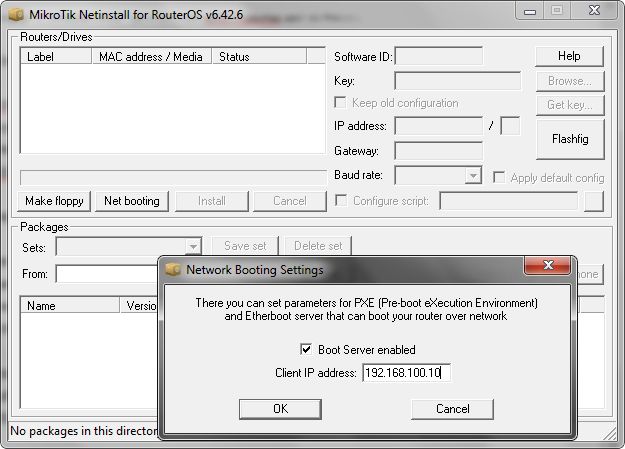

  • Запускаем Netinstall, в [Net Booting] необходимо включить Boot Server Enabled и указать ip из выбранной ранее подсети, например: 192.168.100.10.

Mikrotik: сброс настроек, бекапы и DualBoot - 9

  • Отключаем питание MikroTik, зажимаем Reset и ждем 15 секунд(пока роутер не появится в Netinstall). Если кнопка Reset отсутствует, то замыкаем контактную площадку либо перемычку.

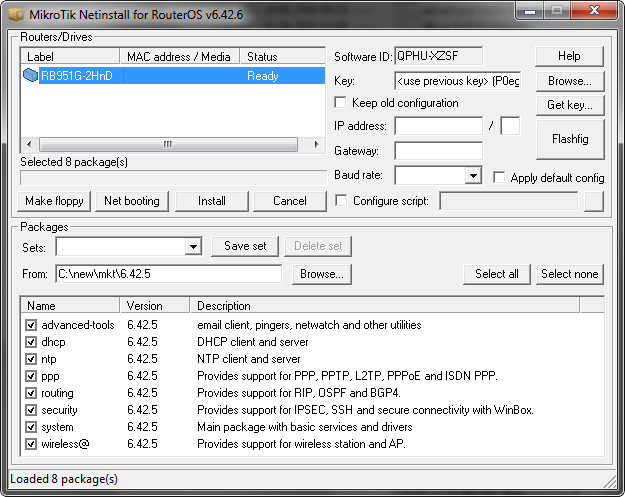

  • В [Browse] выбираем каталог с необходимыми файлами RouterOS, отмечаем необходимые.
  • Нажимаем [install].

Mikrotik: сброс настроек, бекапы и DualBoot - 10

На что еще способен netinstall

  • Key — можно обновить лицензию. SoftID необходим для заказа ключа.
  • Keep old configuration — сохранить конфигурацию и восстановить ее после прошивки.
  • IP address/Netmask & gateway — настроить ip.
  • Baud rate — установть скорость Serial интерфейса.
  • Configure script — скрипт, который будет запущен после пошивки.
  • Apply default config — загрузить конфигурацию по умолчанию. Работает если предыдущие три пункта не установлены.
  • Flashfig — утилита для массовой настройки новых девайсов, подробнее тут.

Бекап и экспорт конфигурации в Mikrotik

Бинарный бекап

  • Включает в себя практически полную(не переносятся файлы, сертификаты и ключи ipsec) копию настроек RouterOS.
  • Шифрованию в бекапах подвергаются только системные учетные записи.
  • Не редактируется.
  • Восстановление затирает текущую конфигурацию.
  • Желательно восстанавливать на аналогичную модель Mikrotik.
  • Возможно восстановить на отличных от оригинального моделях. Но в бинарном бекапе настройки интерфейсов привязываются к внутреннему id и при восстановлении реальные и системные номера портов ethernet будут перепутаны. Если на новом девайсе не хватает физических интерфейсов — настройки восстановятся, но будут ссылаться на unknown.

Создания бекапа:

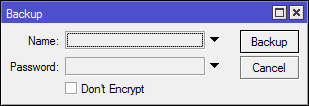

[Files] → [Backup]

Mikrotik: сброс настроек, бекапы и DualBoot - 11
  • Name — имя файла. по умолчанию будет --
    Password — пароль. По умолчанию используется пароль текущего пользователя.
    Don't encrypt — не шифровать бекап.

    Консольный вариант:

    /system backup save
    # Все ключи опциональны
    # name=<string> - имя
    # password=<string> - пароль
    # dont-encrypt=<yes|no> - не шифровать

    Восстановление:

    [Files] → [Подсветить необходимый файл] → [Restore]

    Mikrotik: сброс настроек, бекапы и DualBoot - 12

    Консольный вариант:

    /system backup load name=<имя> password=<пароль>

    Дополнительно:

    Экспорт и импорт конфигурации

    • Не включает настройки системных пользователей. Клик.
    • Можно сохранить(export) и загружать(import) только из консоли.
    • Возможно скопировать как целиковый конфиг, так и часть.
    • Не шифруется.
    • Можно редактировать.
    • Во время загрузки(import) конфигурации текущая затерта не будет.
    • Можно восстанавливать на любую модель, путаницы в интерфейсах не будет, но если интерфейсов не будет хватать соответствующие настройки не восстановятся.
    • В последних обновлениях RouterOS починили восстановление Scripts и Schedulers. Теперь они восстанавливаются без ошибок с указанными пользователями, сами пользователи созданы не будут.

    Варианты export:

    • compact — только отличия от дефолтной конфигурации. По умолчанию в RouterOS 6. Конфликтут с verbose.
    • verbose — наиболее полная конфигурация. По умолчанию в RouterOS 5. Конфликтует с compact.
    • hide-sensitive — не экспортировать пароли, ключи и пр.
    • terse — не разрывать строки.

    export не сохраняет конфигурацию в файл, если явно не задать ключ file=<имя файла> расширение rsc будет добавлено автоматически.

    # Показать текущую конфигурацию
    /export
    # Сохранить полную конфигурацию в файл
    /export verbose file=config
    # Сохранить конфигурацию ip address в файл
    /ip address export file=config-ip-add
    # Загрузить конфигурацию из файла
    /import file=config.rsc

    DualBoot в Mikrotik(Partition)

    Flash накопитель можно разбить на несколько разделов и установить несколько копий RouterOS(в том числе различных). В случае неудачной загрузки с основного раздела будет загружаться следующий указанный. Функция доступна на девайсах с MIPS, PowerPC и CCR серии.

    Разбивка на разделы:

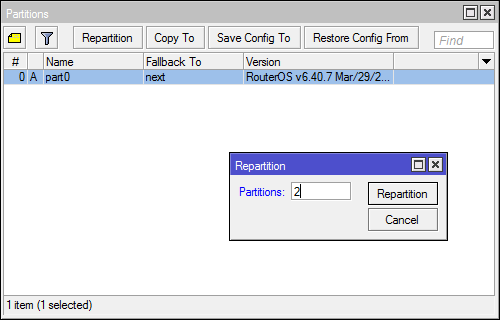

    [Partition] → [Repartition]

    Mikrotik: сброс настроек, бекапы и DualBoot - 13

    partitions repartition partitions=2

    Необходимо указать итоговое число разделов. Есть два ограничения: максимальное число разделов — 8 и минимальный размер раздела: 32MB on MIPS; 40MB on PowerPC; 48MB on CCR.

    Новый раздел будет пустым, необходимо скопировать на него текущую прошивку через [Copy to].

    Mikrotik: сброс настроек, бекапы и DualBoot - 14

    partitions copy-to part1

    В консоли лучше видны свойства разделов: Активный(A) — с которого будет произведена следующая загрузка и раздел с которого была загружена система®.

    Mikrotik: сброс настроек, бекапы и DualBoot - 15

    Смена активного раздела происходит в его свойствах кнопкой [Activate]. Опция Fallback to отвечает за выбор раздела, если загрузка не удалась.

    # Установка активного раздела
    partitions activate part1
    # Установка резервного раздела
    partitions set part1 fallback-to=part0
    # При неудаче искать сервер bootp(netinstall)
    partitions set part1 fallback-to=etherboot

    [Save Config To] — Сохранить конфигурацию с текущего® раздела на выбранный.
    [Restore Config From] — Сохранить конфигурацию с выбранного раздела на текущий®.

    partitions save-config-to part1
    partitions restore-config-from part1

    Функционал интересный, но имеет два недостатка: Не все роутеры комплектуются достаточным количеством flash памяти. Сбои в RouterOS, даже при обновлении, не такое частое явление.
