Дешевые способы поддать жару системе хранения с помощью SSD

в 8:06, , рубрики: ssd диск, Блог компании Сервер Молл, Серверная оптимизация, системное администрирование, системы хранения данных, ускорение системы хранения, хранение данных, хранилища данных

image alt text

В статьях про СХД из "конспекта админа" практически не рассматривались технологии софтовой организации дискового массива. Кроме того, за кадром остался целый пласт относительно дешевых сценариев ускорения хранилищ с помощью твердотельных дисков.

Поэтому в этой статье рассмотрю три неплохих варианта использования SSD-дисков для ускорения подсистемы хранения.

Почему просто не собрать массив из SSD – немного теории и рассуждений на тему

Чаще всего твердотельные накопители рассматривают просто как альтернативу HDD, с большей пропускной способностью и IOPS. Однако, такая замена "в лоб" часто стоит слишком дорого (брендовые диски HP, например, стоят от $2 000), и в проект возвращаются привычные накопители SAS. Как вариант, быстрые диски просто используются точечно.

В частности, удобным выглядит использование SSD для системного раздела или для раздела с базами данных – с конкретным выигрышем в производительности можно ознакомится в соответствующих материалах. Из этих же сравнений видно, что при использовании обычных HDD узким местом является производительность диска, а в случае SSD сдерживать будет уже интерфейс. Поэтому замена одного лишь диска не всегда даст такую же отдачу, как комплексный апгрейд.

В серверах используют SSD с интерфейсом SATA, либо более производительные SAS и PCI-E. Большинство представленных на рынке серверных SSD с интерфейсом SAS продаются под брендами HP, Dell и IBM. К слову, даже в брендовых серверах можно использовать диски OEM-производителей Toshiba, HGST (Hitachi) и других, которые позволяют сделать апгрейд максимально дешевым при схожих характеристиках.

С широким распространением SSD был разработан отдельный протокол доступа к дискам, подключенным к шине PCI-E – NVM Express (NVMe). Протокол разработан с нуля и значительно превосходит своими возможностями привычные SCSI и AHCI. С NVMe обычно работают твердотельные диски с интерфейсами PCI-E, U.2 (SFF-8639) и некоторые M.2, которые быстрее обычных SSD более чем вдвое. Технология относительно новая, но со временем она обязательно займет свое место в самых быстрых дисковых системах.

Немного про DWPD и влияние этой характеристики на выбор конкретной модели.

При выборе твердотельных дисков с интерфейсом SATA следует обращать внимание на параметр DWPD, который определяет долговечность диска. DWPD (Drive Writes Per Day) – это допустимое количество циклов перезаписи всего диска в сутки на протяжении гарантийного периода. Иногда встречается альтернативная характеристика TBW/PBW (TeraBytes Written, PetaBytes Written) – это заявленный объем записи на диск на протяжении гарантийного периода. В SSD для домашнего использования показатель DWPD может быть меньше единицы, в так называемых "серверных" SSD — 10 и более.

Такая разница возникает из-за разных типов памяти:

  • SLC NAND. Самый простой тип – в каждой ячейке памяти хранится один бит информации. Поэтому такие диски надежны и обладают хорошей производительностью. Но приходится использовать больше ячеек памяти, что негативно влияет на стоимость;

  • MLC NAND. В каждой ячейке хранится уже два бита информации – самый популярный тип памяти.

  • eMLC NAND. То же самое что и MLC, но повышена устойчивость к перезаписи благодаря более дорогим и качественным чипам.

  • TLC NAND. В каждой ячейке хранится по три бита информации – диск максимально дешев в производстве, но обладает наименьшими производительностью и долговечностью. Чтобы компенсировать потери по скорости, для внутреннего кэша часто используется память SLC.

Таким образом, при точечной замене обычных дисков твердотельными логично использовать MLC-модели в RAID 1, что даст отличную скорость при том же уровне надежности.

Считается, что использование RAID совместно с SSD – не лучшая идея. Теория основывается на том, что SSD в RAID изнашиваются синхронно и в определенный момент могут выйти из строя все диски разом, особенно при ребилде массива. Однако, с HDD ситуация точно такая же. Разве что, испорченные блоки магнитной поверхности не дадут даже прочитать информацию, в отличие от SSD.

По-прежнему высокая стоимость твердотельных накопителей заставляет задуматься об альтернативном их использовании, помимо точечной замены или использования СХД на базе одних лишь SSD.

Расширяем кэш RAID-контроллера

От размера и скорости кэша RAID-контроллера зависит скорость работы массива в целом. Расширить этот кэш можно с помощью SSD. Технология напоминает решение Smart Response от Intel.

При использовании подобного кэша данные, которые используются чаще, хранятся на кэширующих SSD, с которых производится чтение или дальнейшая запись на обычный HDD. Режимов работы обычно два, аналогично привычному RAID: write-back и write-through.

В случае write-through ускоряется только чтение, а при write-back – чтение и запись.

Подробнее об этих параметрах вы можете прочитать под спойлером.

  • При настройке кэша write-through запись проводится как в кэш, так и на основной массив. Это не влияет на операции записи, но ускоряет чтение. К тому же, перебои питания или всей системы для целостности данных уже не так страшны;

  • Настройка write-back позволяет записывать данные сразу в кэш, что ускоряет операции чтения и записи. В RAID-контроллерах эту опцию можно включить только при использовании специальной страхующей энергонезависимую память батарейки, либо при использовании флэш-памяти. Если же применять в качестве кэша отдельный SSD, то проблема с питанием уже не стоит.

Для работы обычно требуется специальная лицензия или аппаратный ключ. Вот конкретные названия технологии у популярных на рынке производителей:

  • LSI (Broadcom) MegaRAID CacheCade. Позволяет использовать до 32 SSD под кэш, суммарным размером не более 512 ГБ, поддерживается RAID из кэширующих дисков. Есть несколько видов аппаратных и программных ключей, стоимость составляет около 20 000 р;

  • Microsemi Adaptec MaxCache. Позволяет использовать до 8 SSD в кэше в любой конфигурации RAID. Отдельно лицензию покупать не нужно, кэш поддерживается в адаптерах серии Q;

  • HPE SmartCache в серверах ProLiant восьмого и девятого поколения. Актуальная стоимость доступна по запросу.

Схема работы SSD-кэша предельно проста – часто используемые данные перемещаются или копируются на SSD для оперативного доступа, а менее популярная информация остается на HDD. Как итог, скорость работы с повторяющимися данными значительно возрастает.

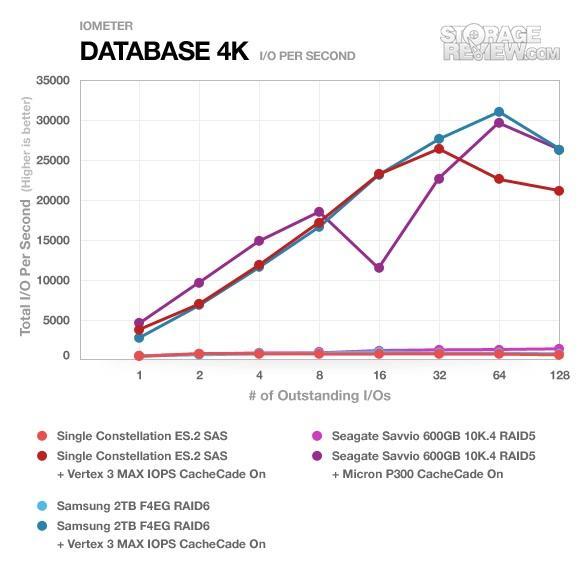

В качестве иллюстрации работы RAID-кэша на базе SSD можно привести следующие графики:

image alt text

StorageReview – сравнение производительности разных массивов при работе с базой данных: использованы обычные диски и их альтернатива на базе LSI CacheCade.

Но если есть аппаратная реализация, то наверняка существует и программный аналог за меньшие деньги.

Быстрый кэш без контроллера

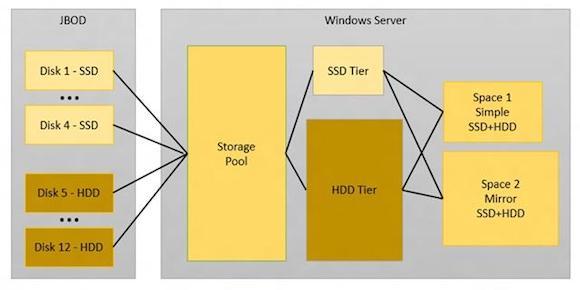

Помимо программного RAID существует и программный SSD-кэш. В Windows Server 2012 появилась интересная технология Storage Spaces, которая позволяет собирать RAID-массивы из любых доступных дисков. Накопители объединяются в пулы, на которых уже размещаются тома данных – схема напоминает большинство аппаратных систем хранения. Из полезных возможностей Storage Spaces можно выделить многоярусное хранение (Storage Tiers) и кэш записи (write-back cache).

image alt text

Storage Tiers позволяет создавать один пул из HDD и SSD, где более востребованные данные хранятся на SSD. Рекомендованное соотношение количества SSD к HDD 1:4-1:6. При проектировании стоит учитывать и возможность зеркалирования или четности (аналоги RAID-1 и RAID-5), так как в каждой части зеркала должно быть одинаковое количество обычных дисков и SSD.

Кэш записи в Storage Spaces ничем не отличается от обычного write-back в RAID-массивах. Только здесь необходимый объем "откусывается" от SSD и по умолчанию составляет один гигабайт.

Общая схема работы выглядит так:

  • При записи на чистый диск данные сохраняются на SSD;

  • Когда SSD заполнены, данные пишутся в write-back кэш, который записывается на HDD;

  • Если кэш переполнен, запись ведется напрямую на HDD;

  • В процессе работы данные реорганизуются так, чтобы "горячая" информация хранилась на SSD, а “холодная” – на HDD.

Если рассматривать другие операционные системы, то технологий доступно еще больше. Например, в GNULinux есть bcache, EnhanceIO, dm-cache и lvmcache, L2ARC в ZFS, Cache Tiering и Cache Pool в Cephs.

Если говорить о программном ускорении дисковой системы, то интересным вариантом выглядит использование для этих целей оперативной памяти. Существует ряд приложений, позволяющих "откусить" часть RAM под кэш – например PrimoCache. Подобные решения, помимо ускорения работы, помогут и продлить жизнь SSD. Главное предусмотреть защиту от проблем с питанием и не размещать в таких разделах слишком важные данные.

Итого

Файловые и веб-серверы хорошо работают с кэшем на SSD, а для размещения производственной базы данных приоритетнее RAID-массив из обычных дисков под данные и отдельное SSD-зеркало под журналы транзакций. Остальные сценарии работы с данными требуют более творческого подхода и знания специфики использования.

Если у вас есть собственные приемы правильного использования твердотельных накопителей – поделитесь в комментариях, чтобы дополнить примеры из статьи.

Заодно расскажите, что думаете о RAM-дисках – только ли это just for fun технология, на ваш взгляд?
