Всем привет и доброго времени суток.
Не так давно я писал о максимальном разрешении 3D печати.
Но, у некоторых людей появились сомнения на счет возможности такое реализовать. Поэтому, решили повторить опыт, но на другой модели.
Проверяем 3D печать на высоком разрешении (10 мкм) - 1

Модель в формате *.stl и *.sldprt можно скачать от сюда.

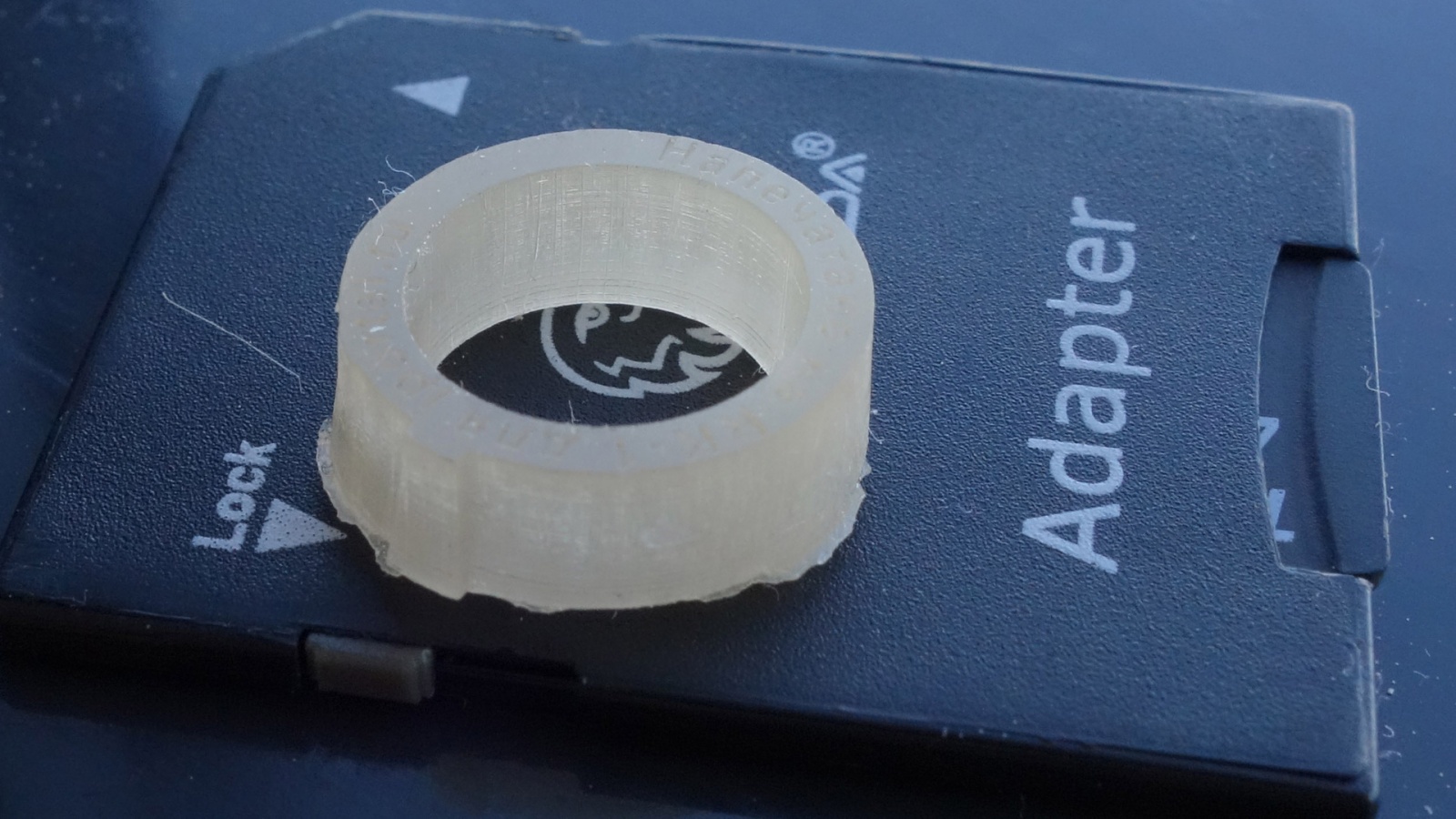

Непосредственно после печати модель выглядит так.

Проверяем 3D печать на высоком разрешении (10 мкм) - 2

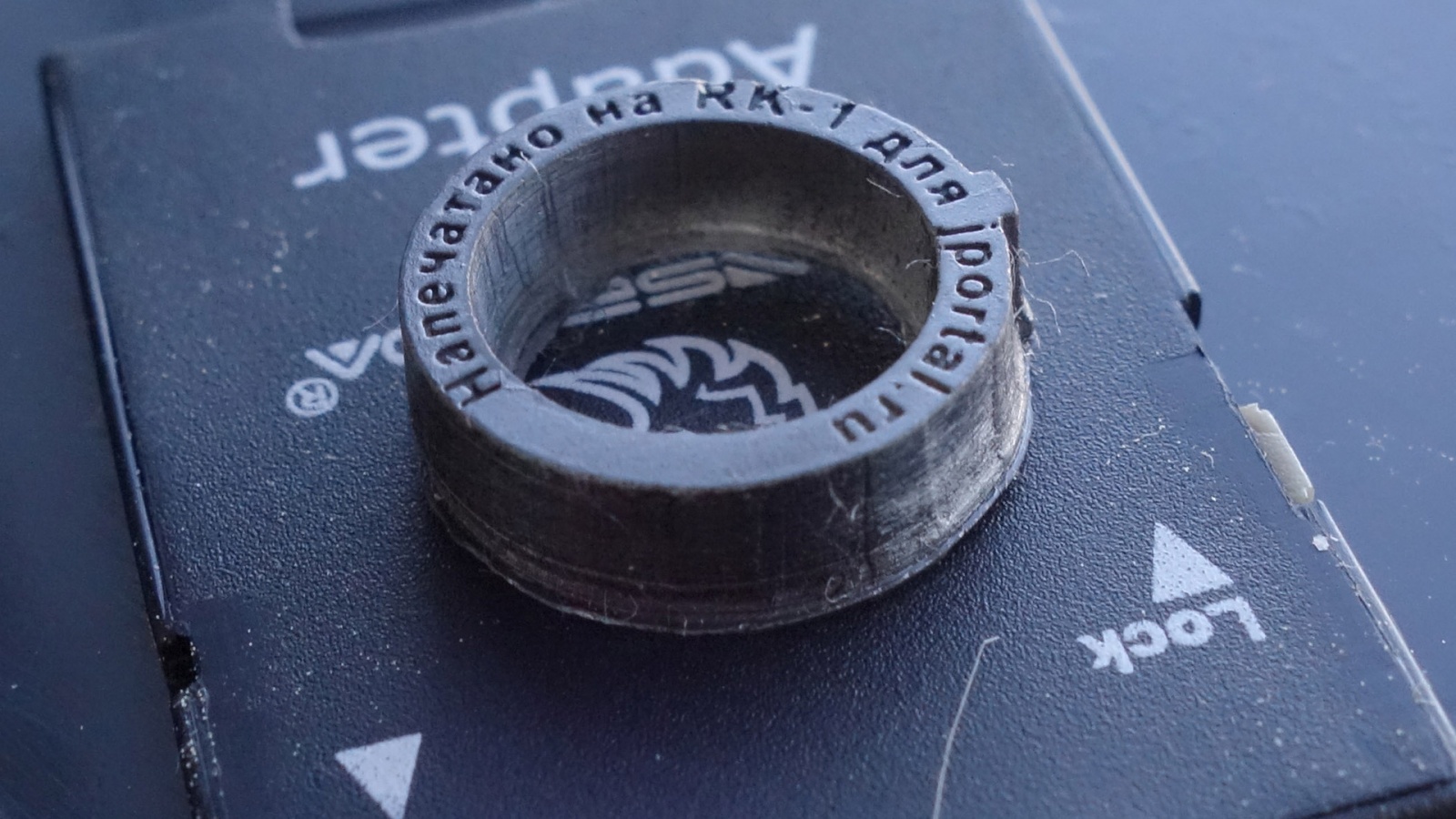

На такой модели невозможно разглядеть какие-либо детали. Поэтому, необходимо аккуратно покрыть модель краской. Мы использовали графитовую смазку graphit 33.

После нанесения это покрытие даёт матовую поверхность, которое скрывает большое количество интересующих нас деталей, а именно выступов. Необходимо растереть поверхность, для получения глянца. Хорошо, что данное покрытие это позволяет сделать.
Проверяем 3D печать на высоком разрешении (10 мкм) - 3

Вот немного фотографий боковой грани после «полировки» с разных ракурсов.

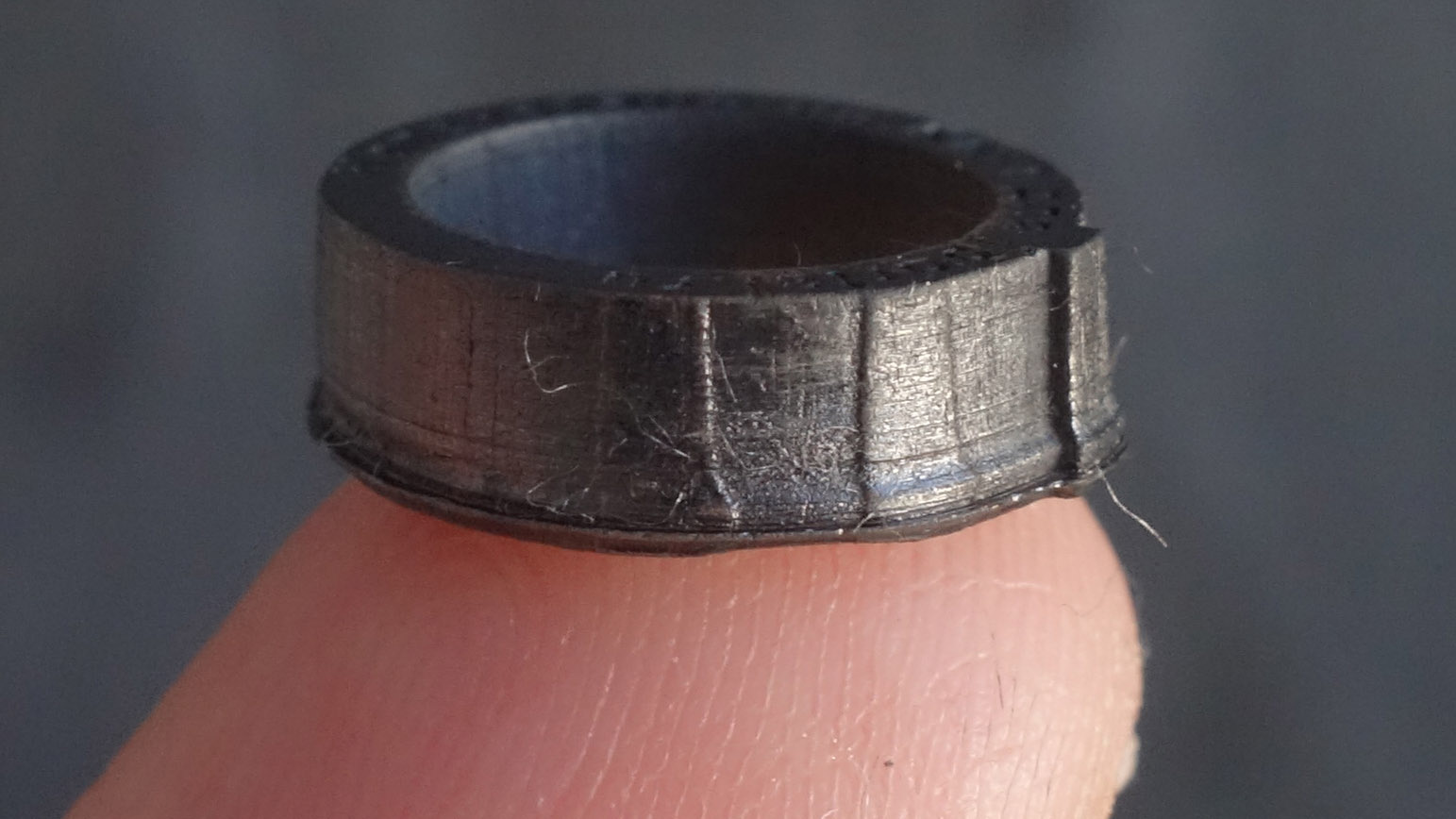

Первая часть выступов
Проверяем 3D печать на высоком разрешении (10 мкм) - 4

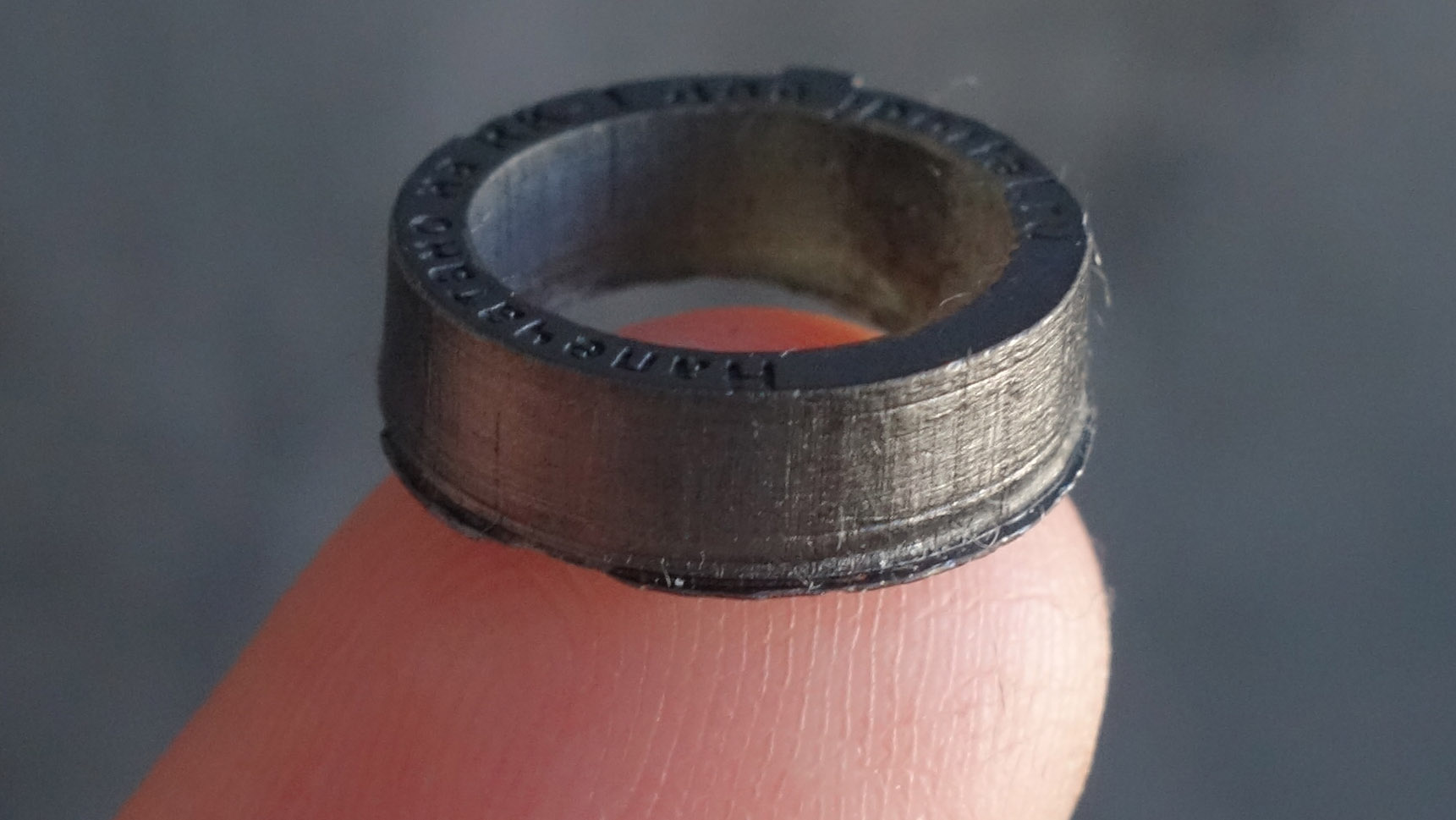

Вторая
Проверяем 3D печать на высоком разрешении (10 мкм) - 5

И третья
Проверяем 3D печать на высоком разрешении (10 мкм) - 6

На фотография указанные выступы не так заметны как хотелось бы. Поэтому, вооружившись USB микроскопом я заснял небольшое видео.

Выводы.
Как и ожидалось, самый минимальный выступ (10 мкм) «пропечатать» не удалось. Зато все остальные выступы напечатались и обнаруживаются невооружённым взглядом (на отблеск только). Мы печатали большие детали с большим радиусом искривления — для этих деталей разрешения даже 10 мкм не хватает, хотелось бы меньше. Но, об этом речь пойдёт в следующих статьях.
Маленькая реклама.
Спасибо за внимание.
