Эдвард Сноуден и хакер Банни разработали прибор для мониторинга сигналов GSM, GPS, WiFi, Bluetooth, NFC на шине телефона

в 8:08, , рубрики: iphone, iphone 6, информационная безопасность, Моддинг, обратная разработка, реверс-инжиниринг, слежка, смартфон, смартфоны, спецслужбы, Эдвард Сноуден, Электроника для начинающих, Эндрю Хуанг

Реверс-инжиниринг iPhone 6

Эдвард Сноуден и хакер Банни разработали прибор для мониторинга сигналов GSM, GPS, WiFi, Bluetooth, NFC на шине телефона - 1
Подключение к контактам шины FE1 и FE2 в iPhone 6. Точки подключения с обратной стороны печатной платы выведены проволокой на лицевую сторону для удобства подключения. Коннектор SIM-карты снят

Когда Эдвард Сноуден встречался с репортёрами в гонконгской гостинице, то просил сложить телефоны в холодильник (бытовой аналог клетки Фарадея), чтобы блокировать любые радиосигналы, которые можно использовать для отслеживания устройств или удалённой активации микрофонов и камер. В посольствах некоторых стран и других защищённых помещениях обычно просят сдать телефон на входе и/или вынуть аккумулятор.

Отключение телефона или клетка Фарадея — попытки временно деактивировать «жучок», который человек постоянно носит с собой. Такие способы не очень практичны и эффективны. Эдвард Сноуден вместе с известным аппаратным хакером Эндрю "Банни" Хуангом разработали удобную и надёжную альтернативу — похожий на чехол «прибор самоанализа» (introspection engine) для постоянного мониторинга сигналов, которые отправляют встроенные антенны телефона.

Эдвард Сноуден и хакер Банни разработали прибор для мониторинга сигналов GSM, GPS, WiFi, Bluetooth, NFC на шине телефона - 2

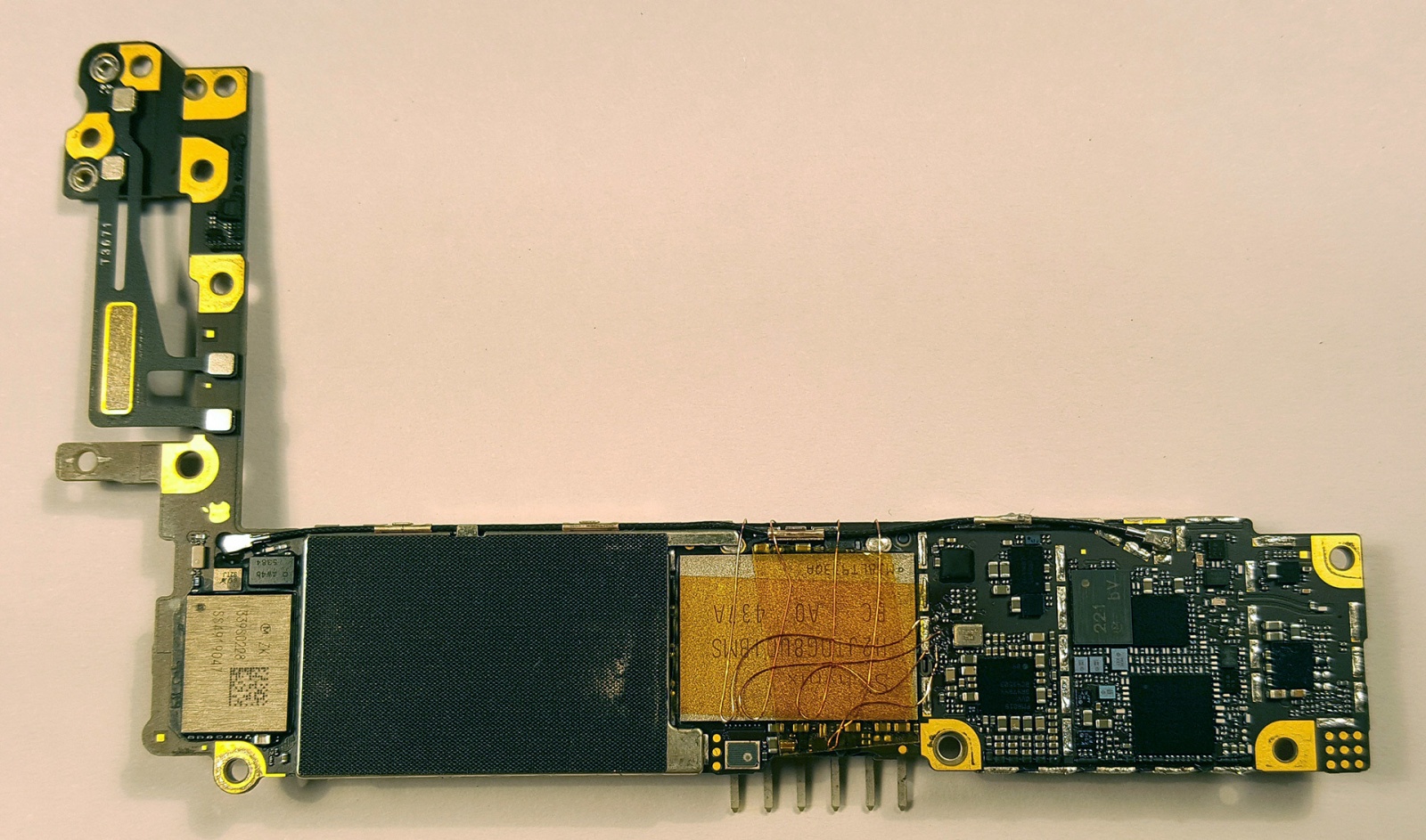

Подключение к контактам шины FE1 и FE2 в iPhone 6 с обратной стороны печатной платы. Для эксперимента снято покрытие RF shield, а места подключений очищены от паяльной маски механическим способом

«Прибор самоанализа» оснащён индикатором, который мгновенно уведомляет владельца при поступлении или передаче сигнала с мобильного телефона. Можно сказать, что это гораздо более продвинутая версия стандартного EMF-стикера для телефона, который светится под воздействием электромагнитного поля (8,59 руб. в китайском магазине). Такой гарантированный способ наглядно убедиться, что телефон не передаёт никаких сигналов даже если включен «Режим самолёта».

Разработанный прибор будет выглядеть как корпус для iPhone 6 с монохромным экраном и внешним аккумулятором. Но на самом деле это довольно продвинутое устройство — что-то вроде «компактного осциллографа», который напрямую подключается к электронной плате через контакты возле коннектора SIM-карты. Подключившись к плате, прибор распознаёт на шине сигналы со встроенных антенн, которые используются приёмопередатчиками GSM (2G/3G/4G), GPS, WiFi, Bluetooth и NFC. Произвести обратную разработку iPhone 6 и установить сигналы этих интерфейсов помогли китайские моддеры, у которых есть схемы и документация для iPhone 6.

Обе шины FE1 и FE2 в iPhone 6 работают на частоте 20 МГц под напряжением 1,8 В. Эти шины преимущественно используются для конфигурации радиопередатчиков телефона.

Эдвард Сноуден и хакер Банни разработали прибор для мониторинга сигналов GSM, GPS, WiFi, Bluetooth, NFC на шине телефона - 3

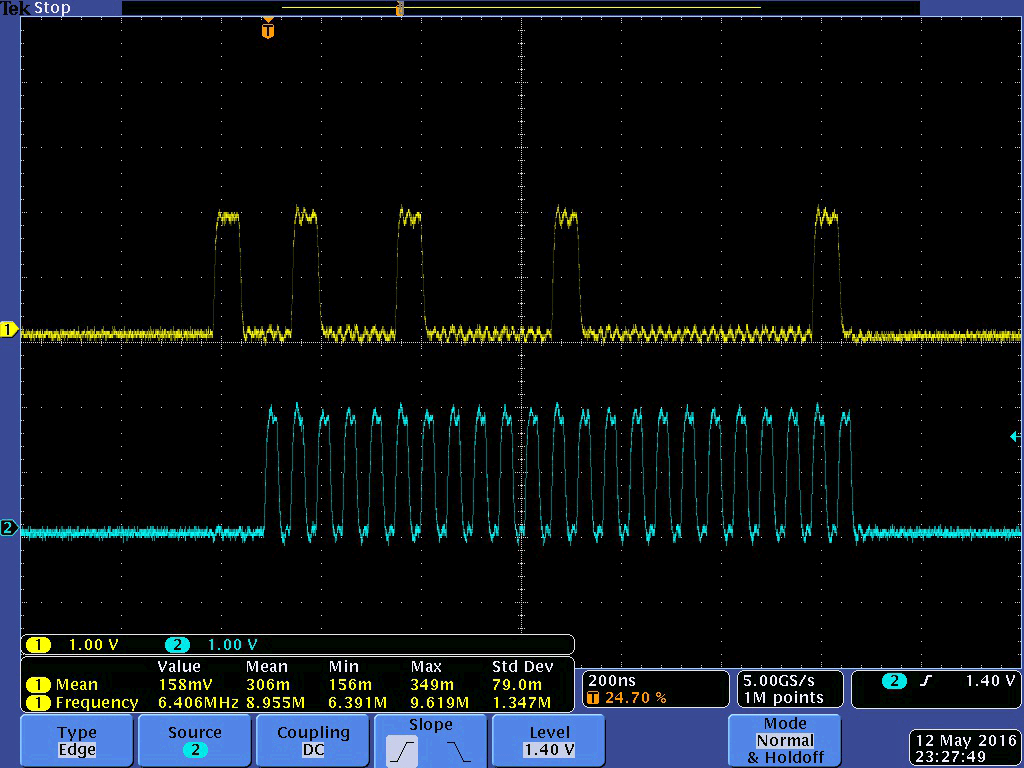

Пример трафика по шине FE1

Эдвард Сноуден и хакер Банни разработали прибор для мониторинга сигналов GSM, GPS, WiFi, Bluetooth, NFC на шине телефона - 4

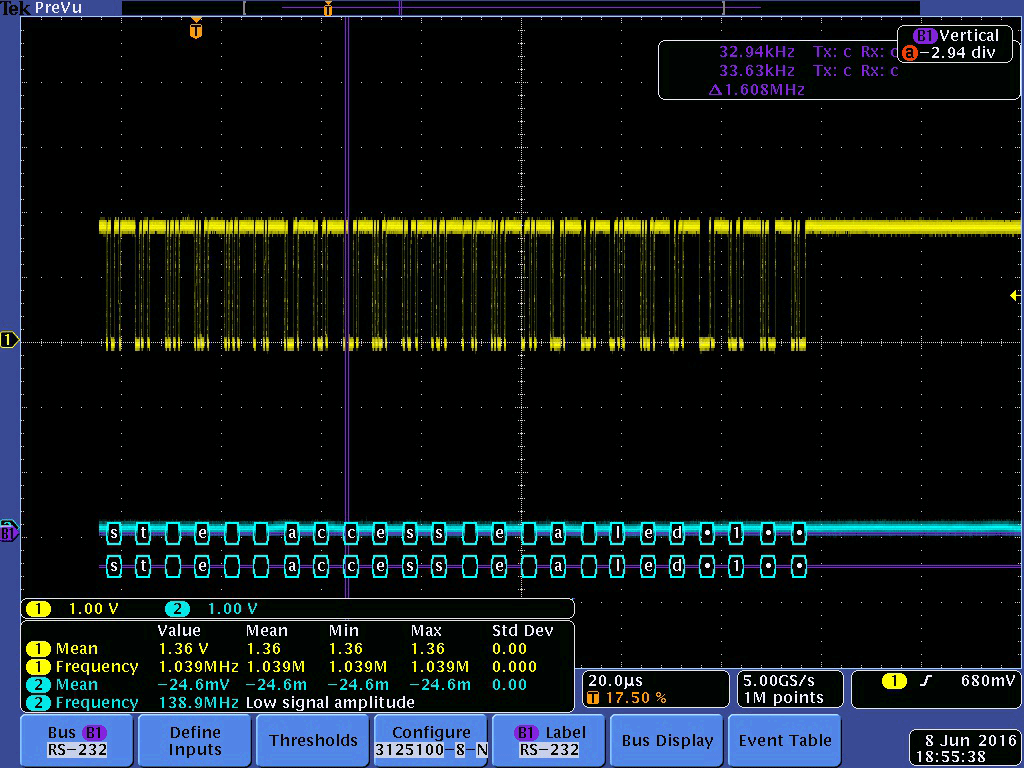

Пример сигнала Wifi UART, декодированного Tek MDO4014B

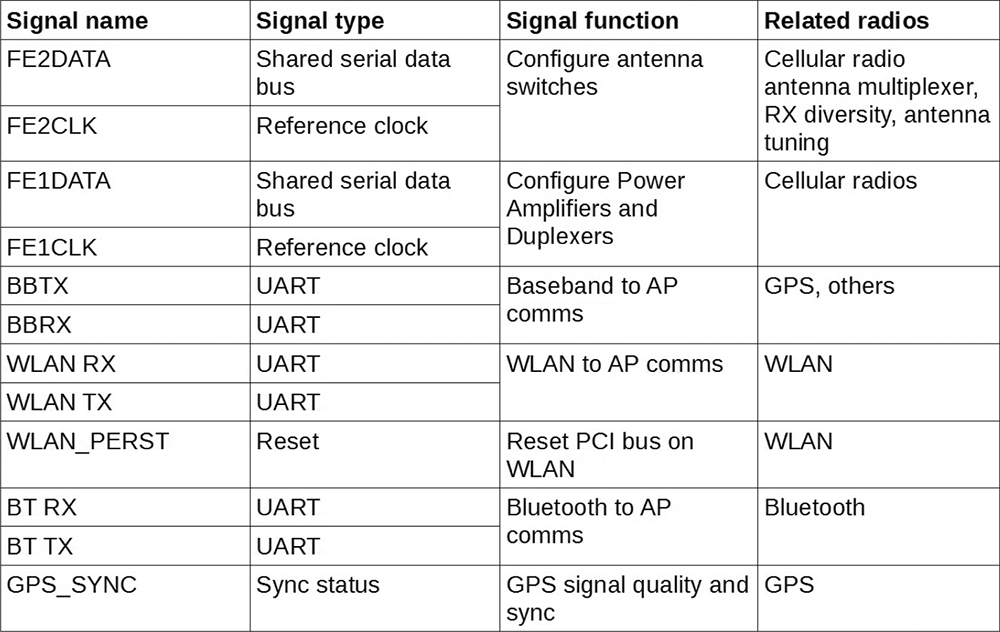

Таблица сигналов, доступных для изучения на iPhone 6

Эдвард Сноуден и хакер Банни разработали прибор для мониторинга сигналов GSM, GPS, WiFi, Bluetooth, NFC на шине телефона - 5

Получая реальный трафик с шины, устройство подаёт сигнал в том случае, если телефон начал несанкционированную передачу данных.

Эдвард Сноуден считает, что в первую очередь устройство предназначено для журналистов. Ведь в авторитарных странах именно журналисты являются главной мишенью спецслужб, которые устанавливают эксплоиты на их мобильные телефоны.

Эндрю Хуанг говорит, что, в принципе, можно настроить прибор даже на автоматическое отключение телефона в случае обнаружения несанкционированного сигнала.

«Наш подход такой: противник государственного уровня очень могуч, так что мы предполагаем, что телефон по-любому скомпрометирован [на программном уровне], — сказал Банни. — Поэтому мы смотрим на аппаратные сигналы, которые исключительно трудно подделать.

Эндрю Хуанг добавил, что такой метод надёжнее, чем клетка Фарадея, которая всё равно может пропускать радиосигнал. И это лучше, чем выключение смартфона с помощью кнопки, потому что уже созданы зловреды, которые распознают нажатие кнопки и демонстрируют анимацию, как будто телефон отключается (а потом включается). В 2014 году Сноуден говорил, что такими закладками пользуется АНБ. Можно предположить, что похожий софт есть и у российских спецслужб.

В наше время такие защитные устройства для телефонов нужны не только журналистам, но и всем остальным гражданам, которые могут совершенно неожиданно для себя стать объектами слежки и незаконного преследования, что уже неоднократно случалось.

Сам Эдвард Сноуден с 2013 года отказался от использования смартфонов и любых других гаджетов с беспроводной связью, чтобы американские спецслужбы не смогли вычислить его фактическое местонахождение в России. Судя по всему, план сработал: пока нет никаких свидетельств, что координаты Сноудена известны кому-то ещё, кроме его российских кураторов, адвоката и девушки.

Сноуден подчёркивает, что компактный осциллограф с автоматической блокировкой посторонних радиосигналов со смартфона — не панацея, но это один из способов значительно повысить для врага сложность и стоимость слежки. Повысив стоимость слежки, мы можем заставить врага отказаться от неё. В большинстве случаев спецслужбы решат, что объект не стоит значительных усилий, необходимых для обхода аппаратной защиты. Сейчас массовая прослушка населения возможна только по той причине, что это дёшево и доступно. Использование шифрования и аппаратных блокираторов сигнала изменит ситуацию — в результате, и сами спецслужбы могут прекратить свою незаконную практику, говорит Сноуден.

Пока что проект компактного осциллографа Сноудена-Банни находится на стадии проекта. Опубликована техническая документация с подробным описанием технологии. Авторы надеются изготовить прототип в следующем году и заказать партию таких приборов где-нибудь на китайской фабрике, которая принимает мелкооптовые заказы на производство по оригинальным макетам. У хакера Банни уже есть опыт производства в Китае электронных схем, которые он разработал самостоятельно.

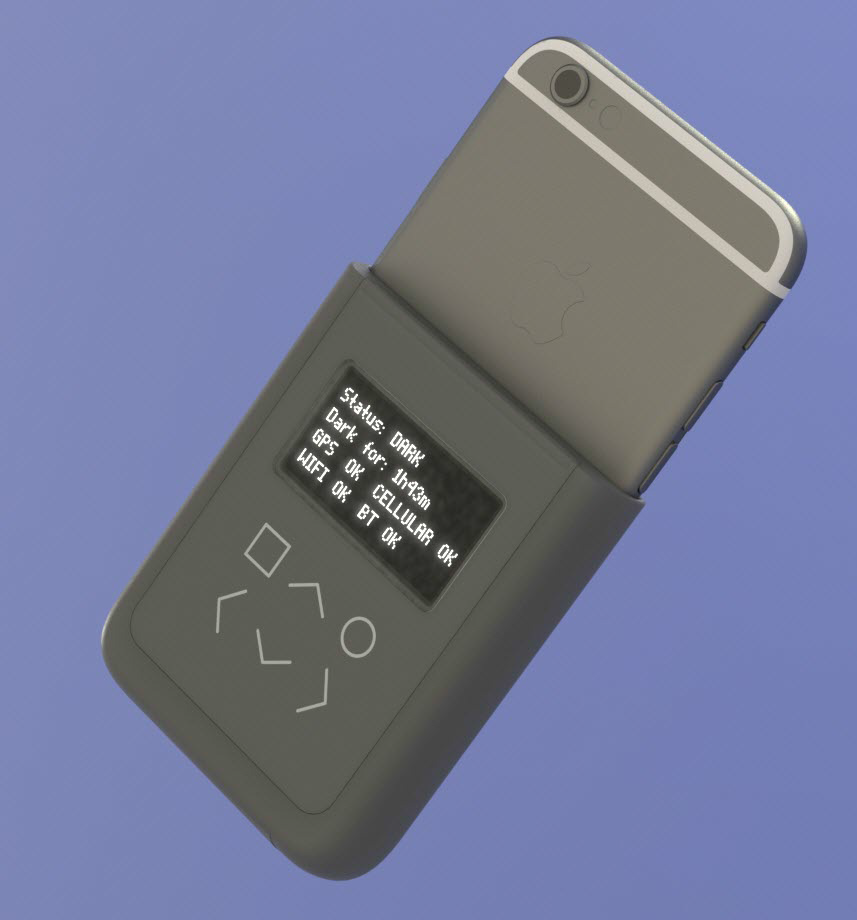

Готовый гаджет может выглядеть примерно так.

Эдвард Сноуден и хакер Банни разработали прибор для мониторинга сигналов GSM, GPS, WiFi, Bluetooth, NFC на шине телефона - 6

Эндрю Хуанг добавил, что аппаратный дизайн устройства и исходные коды встроенных программ, разумеется, будут опубликованы в открытом доступе.

Банни сейчас живёт в Сингапуре, но ежемесячно ездит в Шэньчжэнь на встречи с производителями. Он говорит, что у китайских коллег вполне достаточно опыта для производства такой электроники, ведь там очень развит рынок ремонта и модификации iPhone. Более того, если какой-то крупный заказчик (например, крупная газета) закажет партию таких чехлов для защиты телефонов своих сотрудников, то Банни готов организовать производство такой партии. «Обычный американский DIY-энтузиаст подумает, что это полное безумие. Обычный китайские парень, который делает модификации iPhone в Китае, посмотрит на это и скажет, что никаких проблем», — добавил Эндрю Хуанг.

Сноуден и Банни никогда не встречались лично, но Эдвард Сноуден положительно отозвался о коллеге: «Это один из аппаратных исследователей, которых я уважаю больше всех в мире», — сказал он и добавил, что начал переписываться с ним по зашифрованному каналу в мессенджере Signal в конце 2015 года. Идея разработки такого устрйоства принадлежит именно Сноудену, а Банни со своим опытов взлома и моддинга помог реализовать её в жизнь.

Хуанг попытался создать наиболее простую схему прибора, которая в то же время соответствует параноидальным стандартам Сноудена.

Хакер застенчиво признаёт: «Если бы не участие Сноудена, это было бы довольно прозаическое устройство. Моё решение простое. Но оно поможет важной группе людей».
