Я тут случайно нашел в архиве интересный материал и думаю стоит вам рассказать об одной экскурсии на объект о существовании которого вы наверное даже не подозреваете. Сегодня я вам расскажу про Центр спутниковой связи компании Востоктелеком который расположен в лесной зоне в районе Варяга. Их антенны отлично видны с соседних сопок

VTC — Центр спутниковой связи (Владивосток) - 1

Для начала ответ на простой вопрос. А собственно зачем в нынешнее врем центр спутниковой связи Владивостоку? Ведь оптоволоконные сети протянули свои щупальца уже практически везде.

Если вспомнить о том, что всего год назад Камчатка, 2 года назад Магадан, а 10 лет назад Сахалин обзавелись оптическим кабелем, то начинаешь понимать, что спутниковая связь у нас на Дальнем Востоке еще очень актуальна.

Как минимум 2 региона полностью сидят на спутниковых линиях связи (чукотка и курилы) + сотни населенных пунктов разбросаны по территории нашего ДВ. Во многих из них нет дорог, но связь уже нужна без нее уже нельзя совсем.

Так вот для организации связи с этими регионами нужна спутниковая связь. В подобных центрах спутниковой связи осуществляется подъем сигнала на спутник, а прием сигнала на местах уже может быть выполнен как подобной станцией, например для всего города, так и в индивидуальном порядке — если установить тарелку для приема спутникового интернета.

2. Вот для примера на сопке установлен пункт связи в поселке Малокурильский остров Шикотан

VTC — Центр спутниковой связи (Владивосток) - 2

Эти антенны обеспечивают всех жителей поселка интернетом, сотовой и проводной связью

3. А вот узел связи в Южно-Курильске

VTC — Центр спутниковой связи (Владивосток) - 3

Тут стоит огромная антенна бывшая станция связи Орбита.

Если вы еще помните, у нас раньше в стране был один телеканал — центральный, и вот чтобы доставить его сигнал всем потребителям, строились в отдаленных регионах станции Орбита. Они, в отличии от современных спутниковых тарелок были подвижными и постоянно вращались следя за спутником на высокоэллиптической орбите.

Потом от этих сложностей отказались, спутники стали висеть чуть выше на геостационарной орбите и нужда в постоянном повороте антенны ушла. Но станции до сих пор стоят в некоторых местах, и на их базе развернуты узлы связи этих отдаленных мест со всем миром.

4. Это фото из «вымершей» деревня Гроссевичи в Хабаровском крае. В ней живет 5 человек, до цивилизации 250 км по воде

VTC — Центр спутниковой связи (Владивосток) - 4

Абсолютно рабочий таксофон. Зависит лишь от капризов погоды.

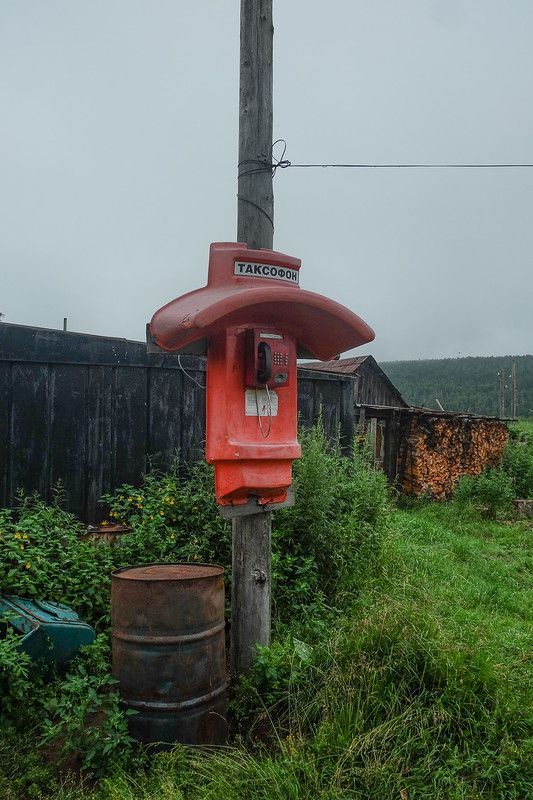

5. А это в другой вымершей деревне, Нельма Хабарвоского края

VTC — Центр спутниковой связи (Владивосток) - 5

6. Тоже тарелка. От них до цивилизации 300 км. Живут люди, тоже 5 человек. Я звонил домой, прикольно

VTC — Центр спутниковой связи (Владивосток) - 6

7. Еще узел связи. Село Самарга, Тернейского района приморского края. Сотовой связи больше нет, операторы отказались. Мол всего 200 жителей. Только проводные телефоны в избах и подъем сигнала наверх через эту тарелку

VTC — Центр спутниковой связи (Владивосток) - 7

Так, что вы видите, спутниковая связь еще нужна людям.

Ладно, это была лирика, а теперь будут слайды.

8. Территория центра связи естественно закрыта от посторонних забором и труднодоступностью, но увы там недавно рядом проложили дорогу, так что с труднодоступностью покончено

VTC — Центр спутниковой связи (Владивосток) - 8

9. Естественно выставлена круглосуточная надежная охрана

VTC — Центр спутниковой связи (Владивосток) - 9

10. Главное здание центра

VTC — Центр спутниковой связи (Владивосток) - 10

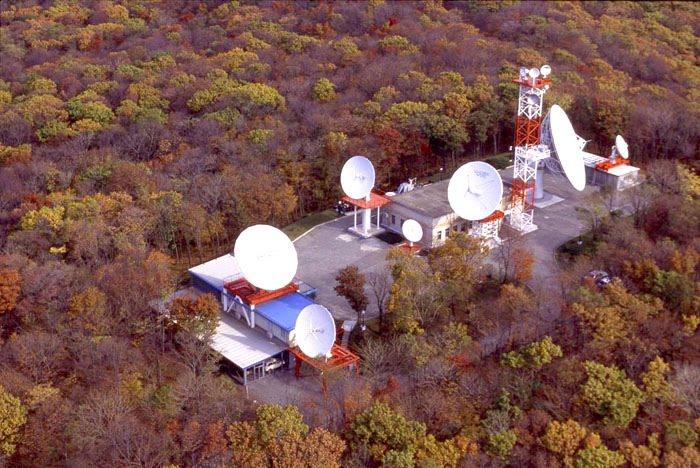

11. Общий вид

VTC — Центр спутниковой связи (Владивосток) - 11

12. Самая большая тарелка из имеющихся на станции 16 метров

VTC — Центр спутниковой связи (Владивосток) - 12

13. Обратите внимание, что у нее приемник сигнала находится не напротив тарелки а на подставке в середине. Сигнал дважды отражается один раз от большого зеркала, а второй раз от маленького, установленного на подвесах

VTC — Центр спутниковой связи (Владивосток) - 13

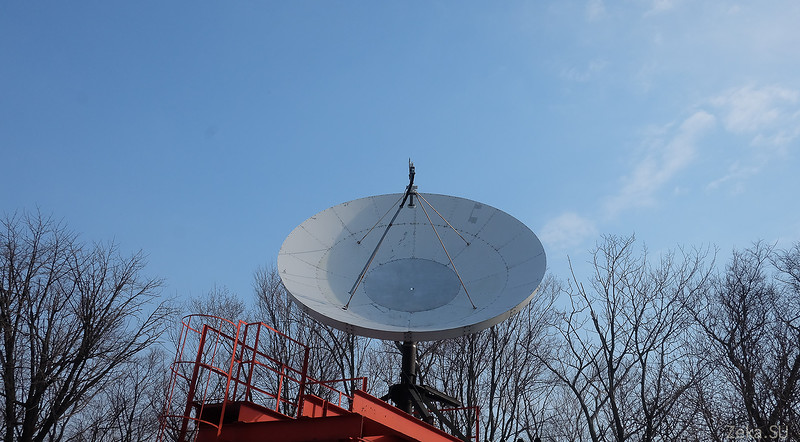

14. Другие тарелки

VTC — Центр спутниковой связи (Владивосток) - 14

15.

VTC — Центр спутниковой связи (Владивосток) - 15

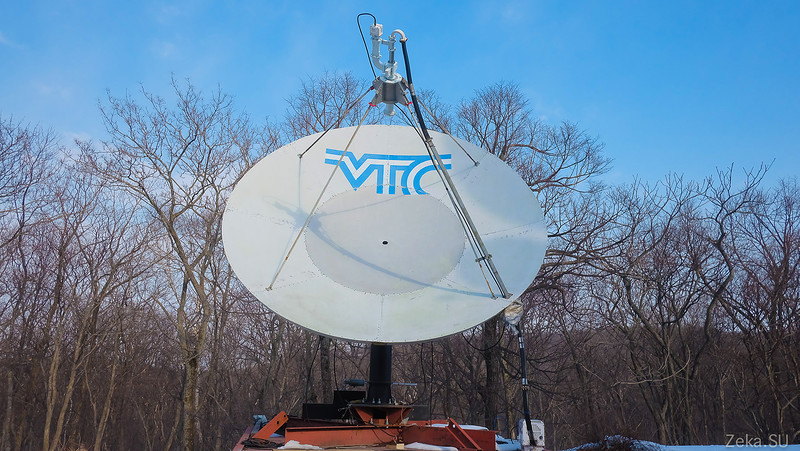

16.

VTC — Центр спутниковой связи (Владивосток) - 16

Ранее этими тарелками обеспечивалась связь не только в пределах нашей родины, но и каналы связи на японию. Но увы в век всеобщей централизации интернет до Японии ходит не напрямую а через москву. И такие линии связи доступны лишь корпоративным клиентам. Например часто используются телевизионщиками для перегона видеоматериалов.

17. Самая маленькая антенна в антенном хозяйстве

VTC — Центр спутниковой связи (Владивосток) - 17

18.

VTC — Центр спутниковой связи (Владивосток) - 18

Основные направления связи это спутники «Экспресс-АМ5» (140° в.д.), «Ямал-401» (90° в.д.), «Интелсат» IS-19 166° в.д и JCSAT (Япония).

Теперь пройдем внутрь.

19. Мы проверили, охрана легко подкупается простой лаской и всех пропустили без проверки документов.

VTC — Центр спутниковой связи (Владивосток) - 19

20. На станции идет круглосуточное дежурство нескольких операторов.

VTC — Центр спутниковой связи (Владивосток) - 20

21.

VTC — Центр спутниковой связи (Владивосток) - 21

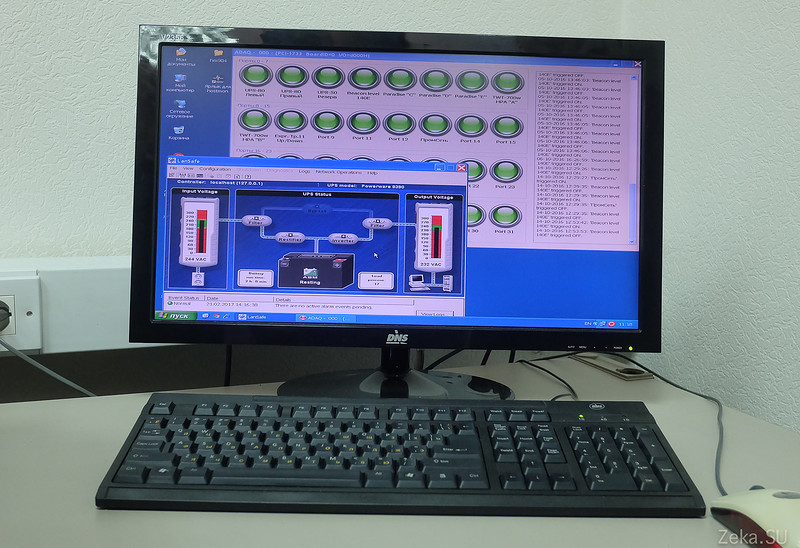

22. Случайно подглядел в систему мониторинга источника бесперебойного питания

VTC — Центр спутниковой связи (Владивосток) - 22

23. Работа с другими часовыми поясами требует такую штуку, из личного опыта уже давно выяснил, что это лишнее. Быстро привыкаешь и знаешь сколько сейчас времени в других регионах.

VTC — Центр спутниковой связи (Владивосток) - 23

24. Известный блогер Евгений неодобрительно смотрит в компьютер охраны и видеонаблюдения

VTC — Центр спутниковой связи (Владивосток) - 24

25. Стойка с аппаратурой.

VTC — Центр спутниковой связи (Владивосток) - 25

Сейчас будет несколько слайдов из «серверной» увы я не сильно знаком с технологиями спутниковой связи, о не смогу прокомментировать увиденное.

26. Контроллеры антенн, указано на какой спутник смотрят

VTC — Центр спутниковой связи (Владивосток) - 26

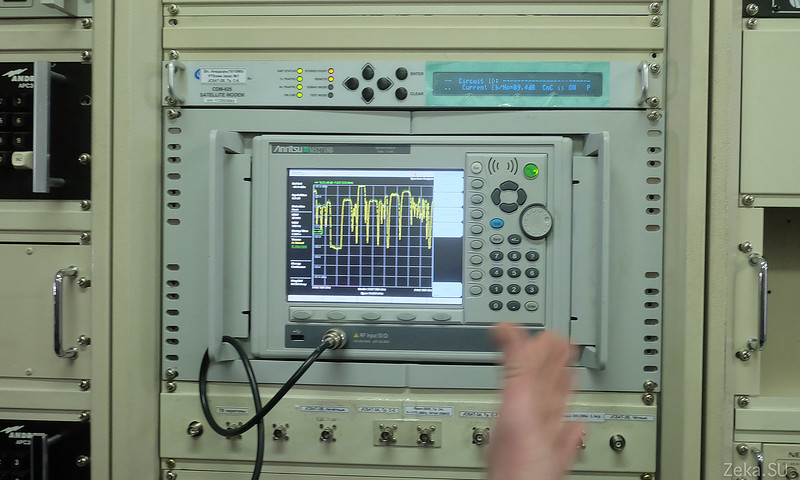

27. Анализатор сигнала, сразу встроенный, чтобы не таскать постоянно с собой

VTC — Центр спутниковой связи (Владивосток) - 27

28. Волноводы

VTC — Центр спутниковой связи (Владивосток) - 28

29. Для тех кто далек, это типа водопровода для высокочасточных сигналов подающихся на передатчик тарелки

VTC — Центр спутниковой связи (Владивосток) - 29

Просто раньше оборудование было размещено в помещении и сигнал на антенну передавался уже готовый по волноводу, сейчас оборудование уменьшилось и стало возможным размещать передатчик прямо на тарелке

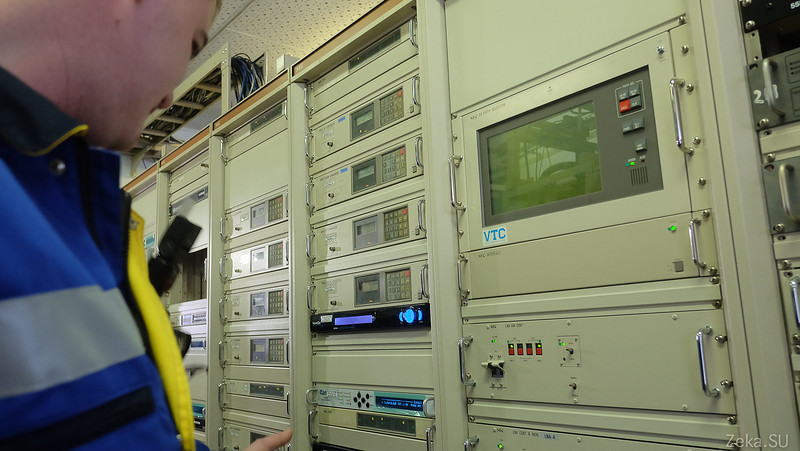

30.

VTC — Центр спутниковой связи (Владивосток) - 30

31.

VTC — Центр спутниковой связи (Владивосток) - 31

32. Оборудование фирмы NEC для приема спутникового сигнала

VTC — Центр спутниковой связи (Владивосток) - 32

33. А вот и наше, видимо устаревшее и не используется

VTC — Центр спутниковой связи (Владивосток) - 33

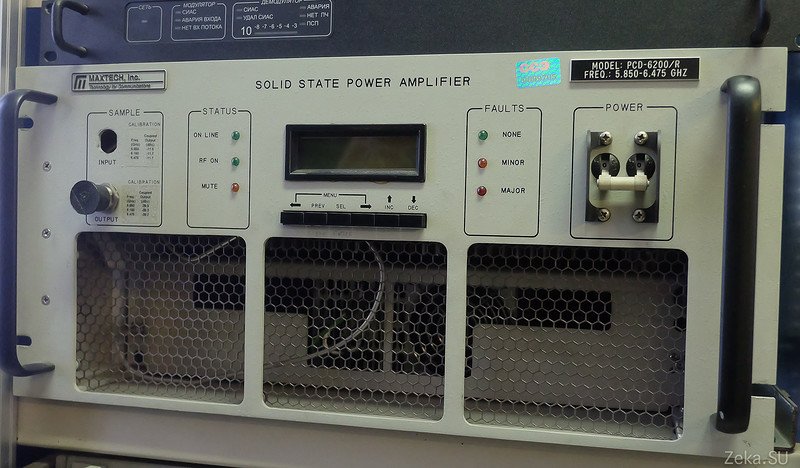

34. Усилитель

VTC — Центр спутниковой связи (Владивосток) - 34

34. Передатчики на клистронах (такие электролампы) как раз к ним и шли волноводы для сигнала. Сейчас уже прошлый век. Но видел такие же на заводе NEC в фукусиме, увы их не разрешили сфотографировать даже в музейной экспозиции

VTC — Центр спутниковой связи (Владивосток) - 35

36. Тут уже более привычные вещи. Телекоммуникационное оборудование для передачи полученных данных в городские сети

VTC — Центр спутниковой связи (Владивосток) - 36

Кстати станция подключена к городу не только проводами, но и радиорелейной линией. Все должно дублироваться, на случай отказа

37.

VTC — Центр спутниковой связи (Владивосток) - 37

38. Коммутаторы мультиплексоры цифровых потоков Т1/Е1 (используются для передачи телефонных потоков между провайдерами)

VTC — Центр спутниковой связи (Владивосток) - 38

39. Спутниковые модемы для организации выделенных каналов до удаленных регионов. Чукотка, Камчатка, банки и гос учреждения, ну и другие крупные предприятия. На другом конце стоит аналогичное оборудование.

VTC — Центр спутниковой связи (Владивосток) - 39

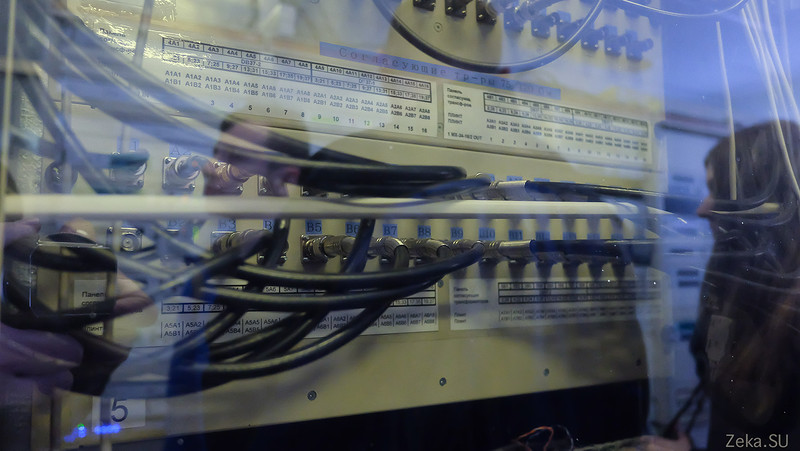

40. Коммутационная панель, соединять сигналы от модемов на контроллеры тарелок и передатчики

VTC — Центр спутниковой связи (Владивосток) - 40

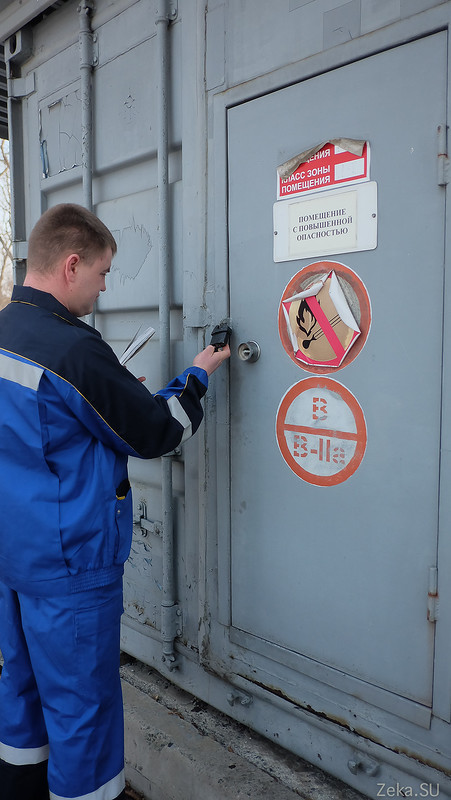

41. Ладно а теперь заглянем еще в одну святую святых, которая обеспечивает непрерывность работы всего оборудования.

VTC — Центр спутниковой связи (Владивосток) - 41

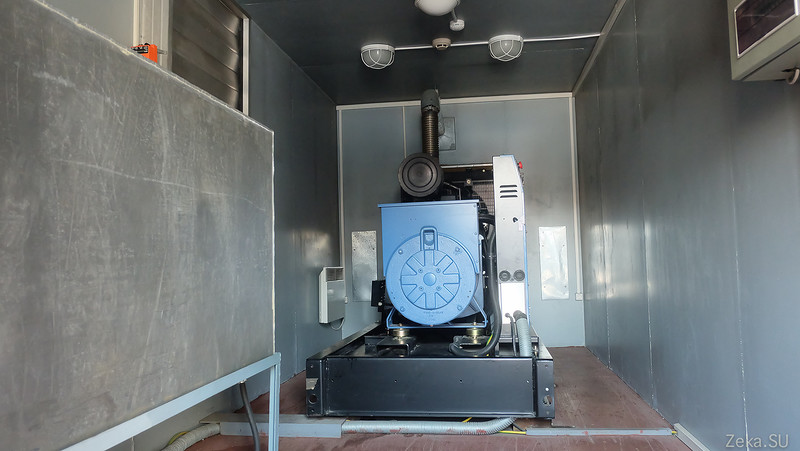

42. Тут живет дизель генератор,

VTC — Центр спутниковой связи (Владивосток) - 42

43. он обеспечивает несколько дней работы комплекса от одной заправки, дальше придется звонить чтобы приехал бензовоз.

Выглядит бодряком, видимо работает очень редко

VTC — Центр спутниковой связи (Владивосток) - 43

44. В соседнем помещении стоят батарейки

VTC — Центр спутниковой связи (Владивосток) - 44

45. Их тут не много, их задача продержать оборудование те минуты, пока запускается генератор. Т.е не более получаса обычно хватает пары минут

VTC — Центр спутниковой связи (Владивосток) - 45

46. А еще у них есть кормушка для маленьких гостей

VTC — Центр спутниковой связи (Владивосток) - 46

47. На сим, пожалуй, все. Жаль, материал лежал в долгом ящике.

VTC — Центр спутниковой связи (Владивосток) - 47

За приглашение спасибо Компаниям ВостокТелеком и Ростелеком.
