Нештатное выведение спутника: варианты развития событий
К сожалению, в последнее время тема различных аварий при выведении космических аппаратов не теряет актуальности, поэтому (исходя из собственного опыта) хотелось бы рассказать о том, какие задачи решают инженеры при возникновении такой нештатной ситуации. В статье рассказывается о возможных вариантах развития событий в случае нештатного выведения космического аппарата на примере завершения функционирования телекоммуникационного спутника «Экспресс — АМ4» после отказа разгонного блока «Бриз-М». Также немного расскажу о том, что делается в мире для уменьшения рисков столкновения космических аппаратов при нештатном выведении.

Введение

Для начала стоит сказать пару слов о себе. Основной моей работой является баллистическое обеспечение спуска пилотируемых и непилотируемых космических аппаратов на Землю. Сюда относятся как непосредственная оперативная работа, так и разработка для нее программного обеспечения.

Теперь немного определений:
Под нештатным выведением нужно понимать выведение космического аппарата на нерасчетную орбиту, на которой он может просуществовать какое-то время. Вариант, когда сразу «пошло что-то не так» рассматривать бессмысленно, так как в этом случае сделать уже ничего нельзя.

Зачем вообще нужно что-то делать с аппаратом при аварии на выведении?

В первую очередь, находясь на нерасчетной орбите космический аппарат, может представлять угрозу столкновения для других действующих аппаратов. Ну а во-вторых, в случае столкновения космического аппарата с космическим мусором (численность которого с каждым днем увеличивается), велика вероятность детонации оставшегося на борту топлива и образования большого количества осколков.

Одним из примеров нештатного выведения на орбиту был спутник «Экспресс-АМ4». В августе 2011 года он должен был быть запущен на геостационарную орбиту (высота 35786 км) для предоставления телекоммуникационных услуг населению. Однако из-за аварии разгонного блока, он остался на орбите с минимальной высотой 655 км, а максимальной 20430 км. На этой высоте спутник представлял угрозу для большого количества космических аппаратов, включая группировки GPS и ГЛОНАСС (их высота 19000 – 20000 км).

Нештатное выведение спутника: варианты развития событий

Варианты развития событий

В зависимости от вида аварии при выведении, рассматриваются 3 основных варианта дальнейшего развития событий:

  1. Продолжение миссии с учетом возникшей нештатной ситуации.
  2. Перевод аппарата на безопасную орбиту (орбиту захоронения).
  3. Затопление аппарата в заданном районе Мирового океана.

В случае с «Экспресс-АМ4» вариант с продолжением миссии был невозможен, так как на собственных двигателях добраться до геостационарной орбиты было невозможно. В связи с этим были детально рассмотрены два последних варианта.
Начнем с безопасной орбиты (тут буквально в двух словах). Суть задачи была в том, чтобы с помощью орбитального каталога определить параметры орбиты, на которой спутник представлял бы наименьшую опасность для других космических аппаратов, а затем рассчитать схему перелета на эту орбиту с минимальными остатками топлива на борту. В итоге орбита захоронения была выбрана со следующими характеристиками: минимальная высота 12000 км, максимальная высота 15500 км. Для перелета на эту орбиту нужны были 3 включения двигателя: 1-й для повышения перигея, 2-й для понижения апогея и 3-й для полной выработки топлива и окончательного перехода на заданную орбиту.

В теории вариант с орбитой захоронения был неплох, однако с точки зрения практики он был довольно сложен в реализации (из-за особенностей интервала включения двигателей, особенностей ориентации аппарата и т.д.), да и гарантировать точный выход на заданную орбиту с полной выработкой топлива никто не смог бы. Поэтому основным вариантом стало затопление спутника в заданном районе Мирового океана.

Тут стоит немного пояснить: прежде чем сводить что-либо с орбиты, необходимо согласовать район падения с различными организациями, это нужно, прежде всего, для обеспечения безопасности местного населения. У России есть договор об использовании района Тихого океана в Южном полушарии для затопления грузовиков «Прогресс». Таким образом, при затоплении «Экспресса» в первую очередь рассматривались варианты прицеливания именно в этот район. Но из-за особенностей орбиты (аргумент широты перигея находился в Северном полушарии) использование этого района не представлялось возможным. Пришлось искать район в Северном полушарии. Ничего лучше места между Западным побережьем США и Японией не нашлось, поэтому решено было топить «Экспресс» именно там.

Нештатное выведение спутника: варианты развития событий

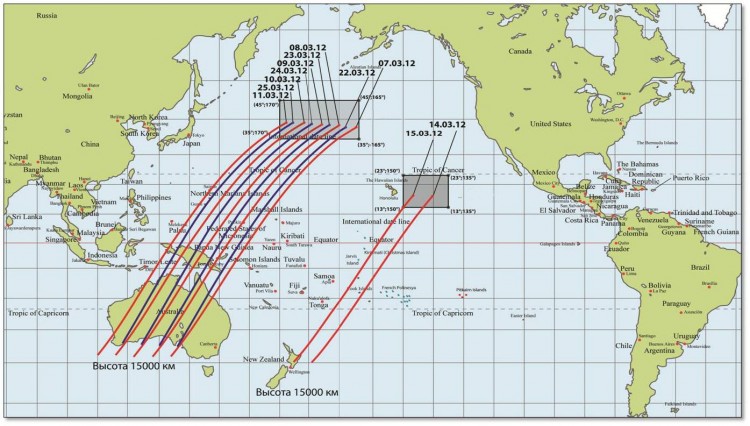

Также для страховки был выбран резервный район (на картинке он поменьше). Для обоснования возможности затопления спутника в эти районы, для разных временных промежутков были просчитаны траектории падания. Как видно из рисунка, все они удовлетворяли условию попадания в заданный район.

Оперативная работа

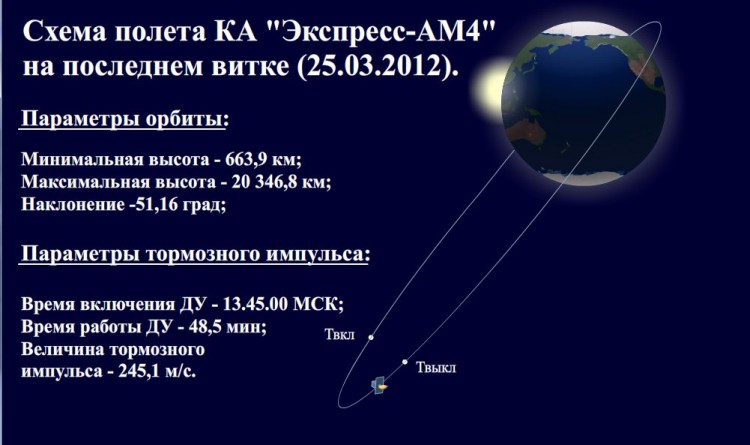

Дальше было самое интересное – непосредственная реализация. Сразу скажу, что все управление спутником осуществлялось из ЦУП г. Тулуза, и все работы проводились совместно с французскими коллегами. Утвержденная схема затопления показана на рисунке.

Нештатное выведение спутника: варианты развития событий

Немного поясню: чтобы свести космический аппарат с высокоэллиптической орбиты, необходимо затормозить его в апогее, при этом понижается перигей, и аппарат входит в плотные слои атмосферы. В данном случае тяга двигателей спутника не позволяла достаточно быстро отработать тормозной импульс, поэтому была выбрана схема, при которой спутник достигал апогея орбиты на середине работы двигательной установки. Это позволяло отрабатывать тормозной импульс с максимальной эффективностью.

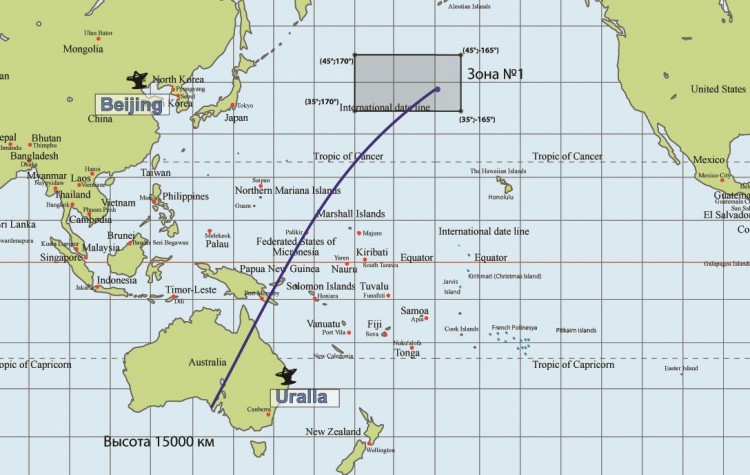

Для повышения надежности, любые динамические операции на космических кораблях стараются проводить в зоне радиовидимости наземных пунктов. Так как включение двигателя происходило не над территорией России, а отечественная орбитальная группировка спутников-ретрансляторов не так хорошо развита, пришлось использовать наземные станции партнеров в г. Уралла (Австралия) и в г. Пекин (Китай). По их данным 25 марта 2012г. в расчетные времена были зафиксированы включение и выключение двигателя. После этого были проведены расчеты, которые подтвердили затопление спутника в заданном районе.

Нештатное выведение спутника: варианты развития событий

Заключение

На данном этапе развития космической техники, далеко не с каждым аппаратом можно что-либо сделать в случае нештатной ситуации при выведении. В первую очередь это связано с дороговизной каждого килограмма, выведенного на орбиту. Например, с целью повышения времени работы спутников на геостационарной орбите, на них ставят электрореактивные двигательные установки, которые обладают очень малой тягой. При аварии со спутником с такими двигателями становится невозможными ни переход на безопасную орбиту, ни его затопление.

На встрече с французскими производителями спутников они выразили заинтересованность в дальнейшем исследовании возможностей парирования нештатных ситуаций при выведении. Сейчас работы ведутся в направлении исследования возможности дополнительной установки двигателей, проработки системы ориентации и еще многих других компонентов спутника. Возможно, в скором времени, на спутниках будут ставить оборудование, способное при нештатном выведении автономно принимать решения о дальнейших своих действиях.

Конечно, в одну статью не уместить все особенности возвращения космических аппаратов на Землю, но для начала, думаю, хватит.
