В 1957 году директор Кеплеровского научного центра Франц Гаммер выступил с докладом на семинаре по истории математики, проходившем в Германии. Он сделал сенсационное известие о том, что проект первой счетной машины появился на несколько десятилетий до знаменитых «колесиков» Паскаля. Первое счетное устройство было изобретено еще в середине 1623 года и называлось машиной Шиккарда.

Первое в мире счетное устройство — машина Шиккарда - 1

Открытие этого факта Гаммер сделал почти случайно. Когда он работал в штутгардской библиотеке, то наткнулся на загадочную фотокопию эскиза какого-то счетного устройства. И поскольку раньше ничего подобного не видел, очень заинтересовался неизвестным наброском. Проведя ряд исследований Гаммер установил, что найденный эскиз — это отсутствующее приложение к письму профессора Тюбингенского университета Вильгельма Шиккарда, адресованное его коллеге математику Иоганну Кеплеру. В своем письме Шиккард подробно описывал счетную машину и ссылался на чертеж.

Первое в мире счетное устройство — машина Шиккарда - 2

копия эскиза

Немного истории

Вильгельм Шиккард родился 22 апреля 1592 года в городе Херренберг (Германия). Он был чрезвычайно талантлив и уже в 17 лет получил в Тюбингенском университете степень магистра, а через два года стал бакалавром наук. Он приобрел всемирную известность благодаря своим достижениям в науках: астрономии, математике и востоковедстве (профессор кафедры восточных языков в университете Тюбингена). А также, Шиккард создал первую вычислительную машину.

Первое в мире счетное устройство — машина Шиккарда - 3

Вильгельм Шиккард (1592-1635)

С 1617 года Шиккард начал преподавать восточные языки в Тюбингенском университете. Там он и познакомился с Кеплером, который по достоинству оценил незаурядные способности молодого ученого и порекомендовал ему заняться математикой. Шиккард послушался совета и на новом поприще достиг значительных успеха. В 1631 году он стал профессором математики и астрономии Тюбингенского университета.

Шиккард был первопроходцем и в других сферах. Как например — в астрономии. Ученый постоянно развивался, вел переписку со многими немецкими, французскими, итальянскими и голландскими учеными по вопросам, касающимся астрономии. Он создал первый механический планетарий, который наглядно демонстрировал положение Солнца, Земли и Луны согласно системе Коперника. Кроме этого, наблюдал метеоры из разных пунктов для определения их траектории.

Первое в мире счетное устройство — машина Шиккарда - 4

Широта интересов Шиккарда действительно заслуживает уважения. Он был опытным механиком, картографом, гравером по дереву и металлу, проводил астрономические наблюдения, писал трактаты о семитских языках, астрономии, математике, оптике и метеорологии. Ученый добился выдающихся научных успехов и был по истине гениальным изобретателем. Но оказался бессильным перед эпидемией холеры. Эта беспощадная болезнь XVII века в 1635 году забрала жизнь Шиккарда и его семьи. Труды ученого на время были забыты из-за Тридцатилетней войны.

Машина Шиккарда — начало XVII века

В одном из писем Кеплеру (от 20 сентября 1623 года) сообщалось, что Шиккард осуществил механически все то, что Кеплер делал алгебраически, а именно — сконструировал машину, которая автоматически выполняла сложение, вычитание, умножение и деление. Шиккард писал, что Кеплер приятно удивился, если бы увидел как устройство само накапливает и переносит влево десяток или сотню цифр и как отнимает то, что держала в памяти при вычитании.

Первое в мире счетное устройство — машина Шиккарда - 5

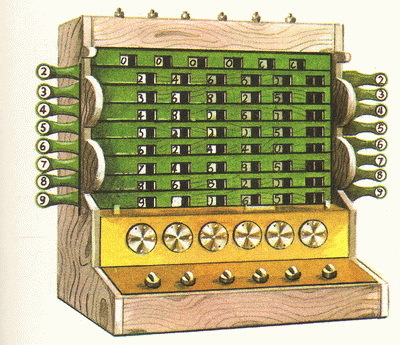

Изобретение, которое стало первой счетной машиной, было создано в 1623 году. Шиккард изобрел и разработал модель шестиразрядного механического вычислительного устройства, выполняющего простые математические функции, такие как — складывать и вычитать числа. Не даром его называли «часами для счета». Машина Шиккарда содержала суммирующее и множительное устройства, а также механизм для записи промежуточных результатов.

Из письма Кеплеру:

… ааа — это верхние торцы вертикальных цилиндров, на их боковых поверхностях нанесены таблицы умножения; при необходимости цифры этих таблиц могут наблюдаться в окнах bbb скользящих планок. К дискам ddd крепятся изнутри машины колеса с десятью зубьями, каждое из которых находится в таком зацеплении с себе подобным, что если любое правое колесо повернется десять раз, то находящееся слева от него колесо сделает один поворот, или если первое из упомянутых колес сделает 100 оборотов, третье слева колесо повернется один раз. Для того чтобы зубчатые колеса вращались в одном и том же направлении, необходимо иметь промежуточные колеса…

Первое в мире счетное устройство — машина Шиккарда - 6

Иоганн Кеплер (1571-1630)

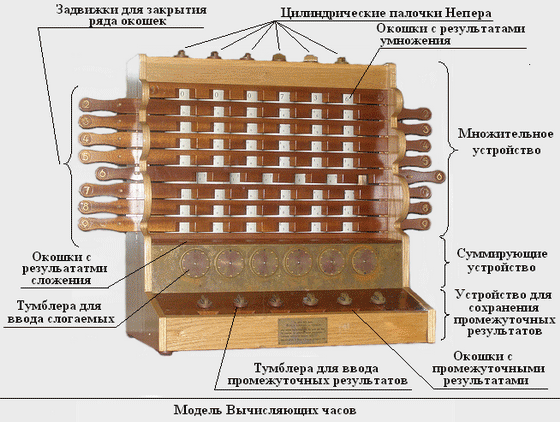

Более подробное описание помогает составить представление об изобретении. Первый блок в виде шестиразрядной суммирующей машины представлял собой соединение зубчатых передач. На каждой оси располагалось по шестерне с десятью зубцами и вспомогательным однозубым колесом — пальцем. Палец служил для того, чтобы передавать единицу в следующий разряд, то есть поворачивать шестеренку на десятую часть полного оборота, после того как шестеренка предыдущего разряда сделает такой оборот. При вычитании шестеренки требовалось вращать в обратную сторону. Контролировать ход вычислений можно было с помощью специальных окошек, где появлялись цифры. Для перемножения использовалось устройство, главную часть которой составляли шесть осей с «навернутыми» на них таблицами умножения. Вычитание выполнялось вращением установочных колес в обратном направлении, так как механизм передачи десятков был реверсивным.

Первое в мире счетное устройство — машина Шиккарда - 7

На самом деле в работе машина Шиккарда была довольно простой. К примеру, чтобы узнать чему равно произведение 296 х 73, нужно установить цилиндр в положении, которое позволит вывести в верхнем ряду окошек первый множитель: 000296. Произведение 296 х 3 получится, если открыть окошки третьего ряда и просуммировать увиденные цифры, как в способе решетки. Далее точно также открываются окошки седьмого ряда, дающие произведение 296 х 7 к которому слава приписывается 0. И останется лишь сложить найденные числа на суммирующем устройстве. Все, результат готов.

Нерешенным остается вопрос — была ли собрана реально действующая модель машины при жизни ученого? На этот счет данных очень мало. В письмах Шиккарда все к тому же Кеплеру идет речь о «практически готовом» экземпляре устройства, который сгорел во время пожара. Он находился в разработке у механика Вильгельма Пфистера. Была ли собрана вторая модель машины — доподлинно неизвестно. Скорее всего, никто кроме Шиккарда и Пфистера не видели готовое и действующее устройство. Во всяком случае свидетельств работоспособности не сохранилось.

Первое в мире счетное устройство — машина Шиккарда - 8

Но что точно — долгое время машина Шиккарда оставалась известной лишь узкому кругу доверенных лиц. И данное изобретение не смогло оказать влияние на последующее развитие механизации счета. Кто знает, может быть с помощью этого проекта прогресс вычислительных устройств мог бы ускориться. Но так или иначе, имя немецкого ученого Вильгельма Шиккарда находится в одном ряду с великими умами, изобретателями счетных устройств XVII—XIX столетий. Такими, как Блез Паскаль, Готфрид Вильгельм Лейбниц, Чарльз Бэббидж, Пафнутий Львович Чебышев, Герман Холлерит и другими.

Первое в мире счетное устройство — машина Шиккарда - 9

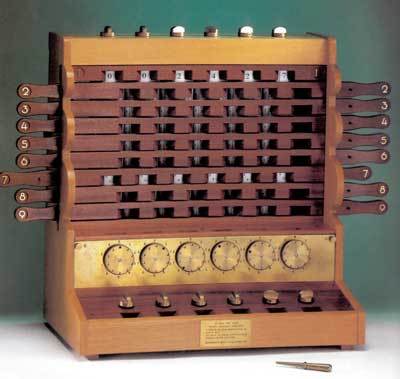

современный прообраз машины Шиккарда

Основываясь на материалах, найденных Гаммером, сотрудники Тюбингенского университета в начале 1960-х годов создали действующую модель машины Шиккарда. Операции сложения и вычитания осуществлялись в ней механически, а умножения и деления — с элементами механизации. Прообраз изобретения находится в собственности университета.

Эволюция в области вычислительных технологий — процесс довольно неравномерный, который происходит скачками от периодов спада до периодов падения. Достигнутые результаты используются на практике и каждый новый шаг выводит процесс вычислительной эволюции на новую, более высокую ступень.
